使用负载均衡实现高可用 | 实验文档

Task 1:确认环境

进行该实验之前,必须先完成实验1的内容,传送门>>

Task 1.1 在另外一个可用区创建 ECS 实例

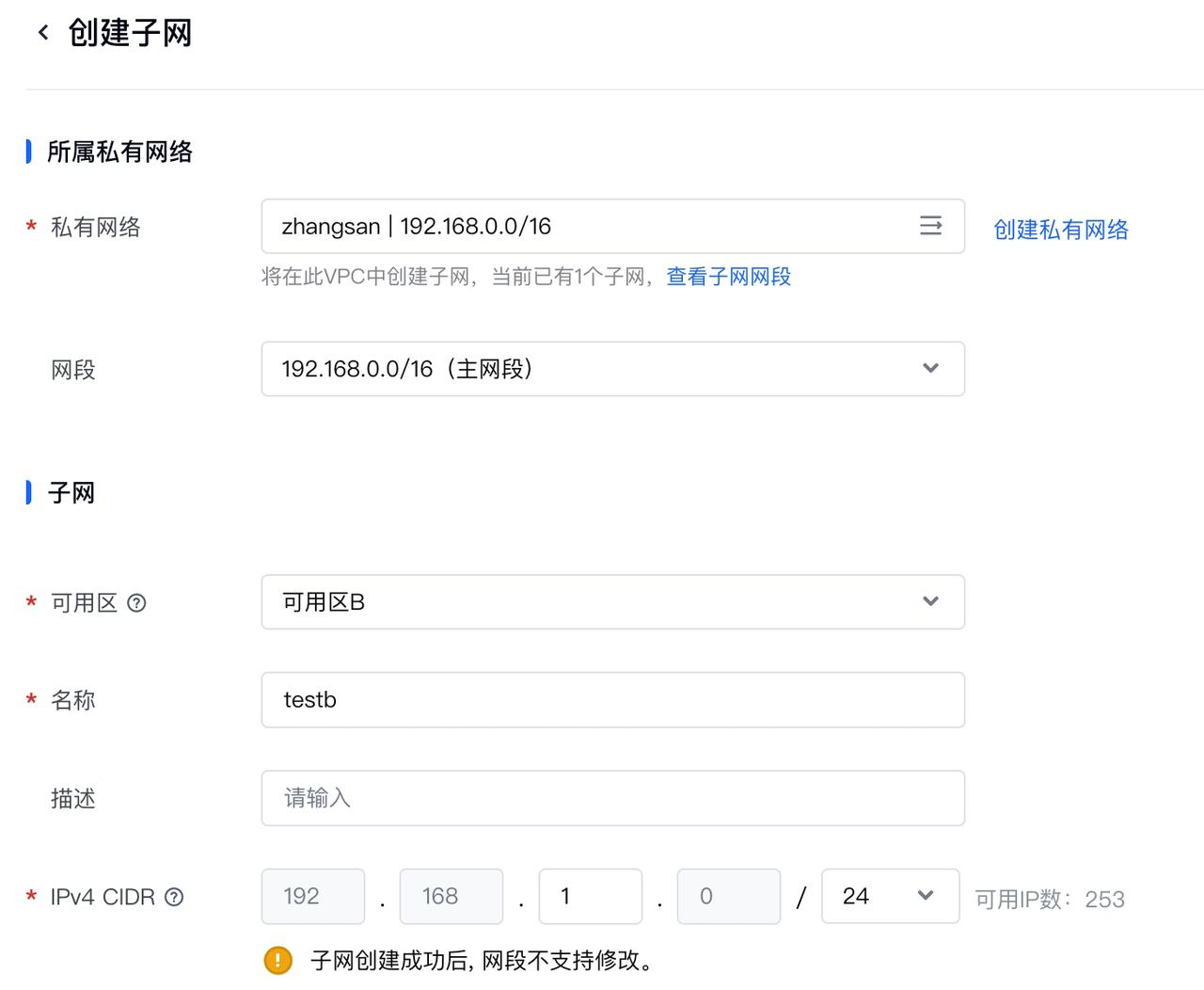

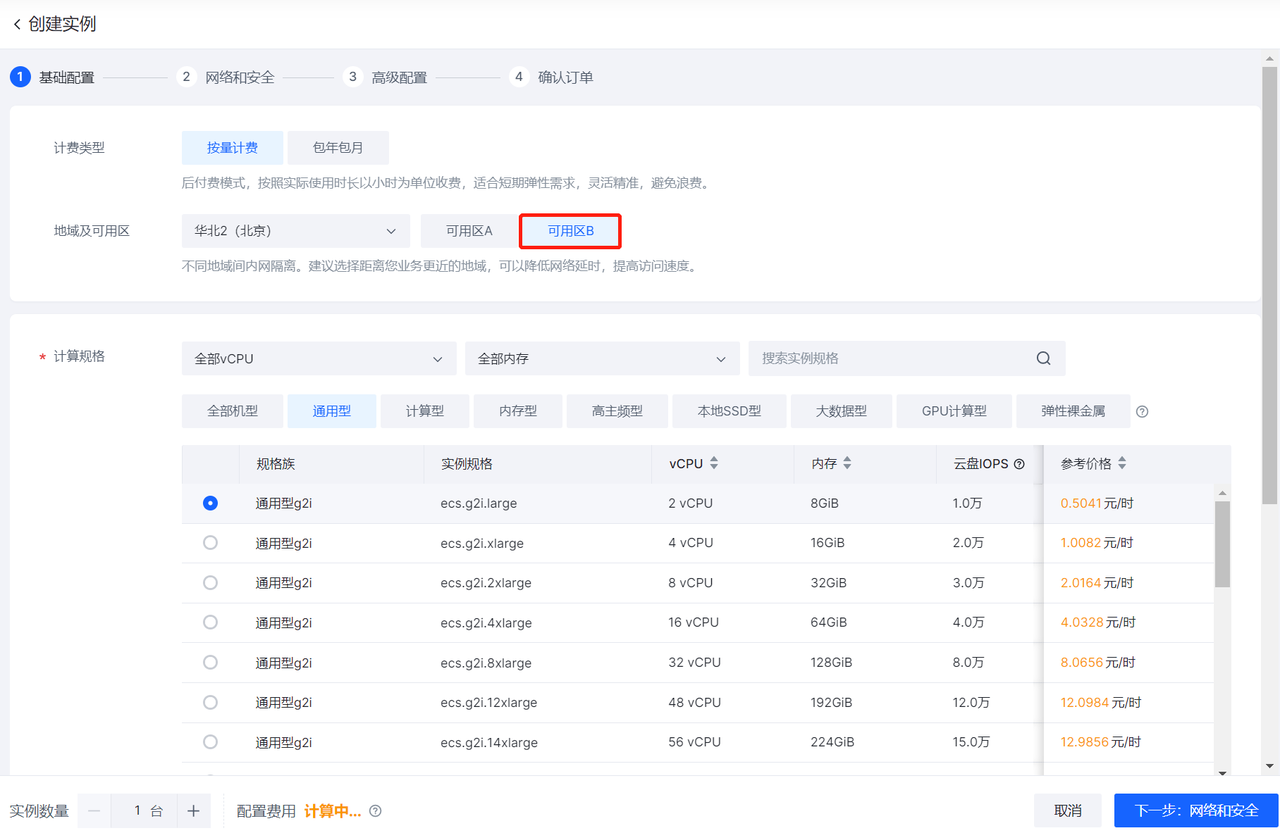

  1. 前往“子网”,创建新的子网,参数为“可用区B、IPv4 CIDR为192.168.1.0”,创建第二台ECS实例,其中地域及可用区需要选择“华北2(北京)、可用区B”,其他参数和创建第一台ECS实例相同

picture.image

picture.image

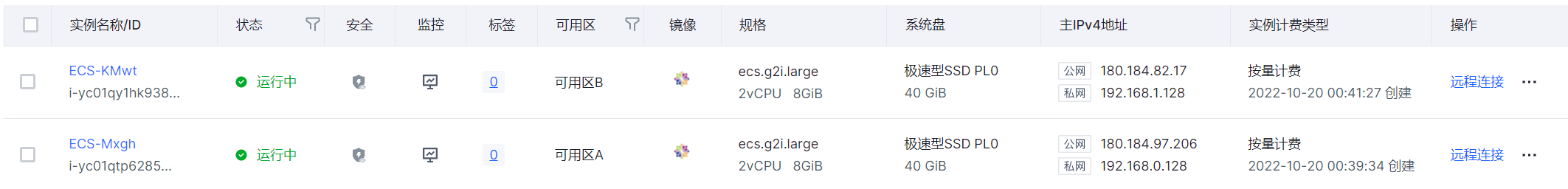

  1. 在列表中查看所有ECS实例。
请提交本步骤截图-1: 截图中体现完整的实例列表

截图例子

picture.image

Task 1.2 搭建和访问ECS中的应用

  1. 登录新创建的第二台ECS,搭建Web服务,然后在浏览器中访问这台ECS上绑定的EIP地址,可以正常访问到搭建的Web服务页面。

Task 2:配置负载均衡

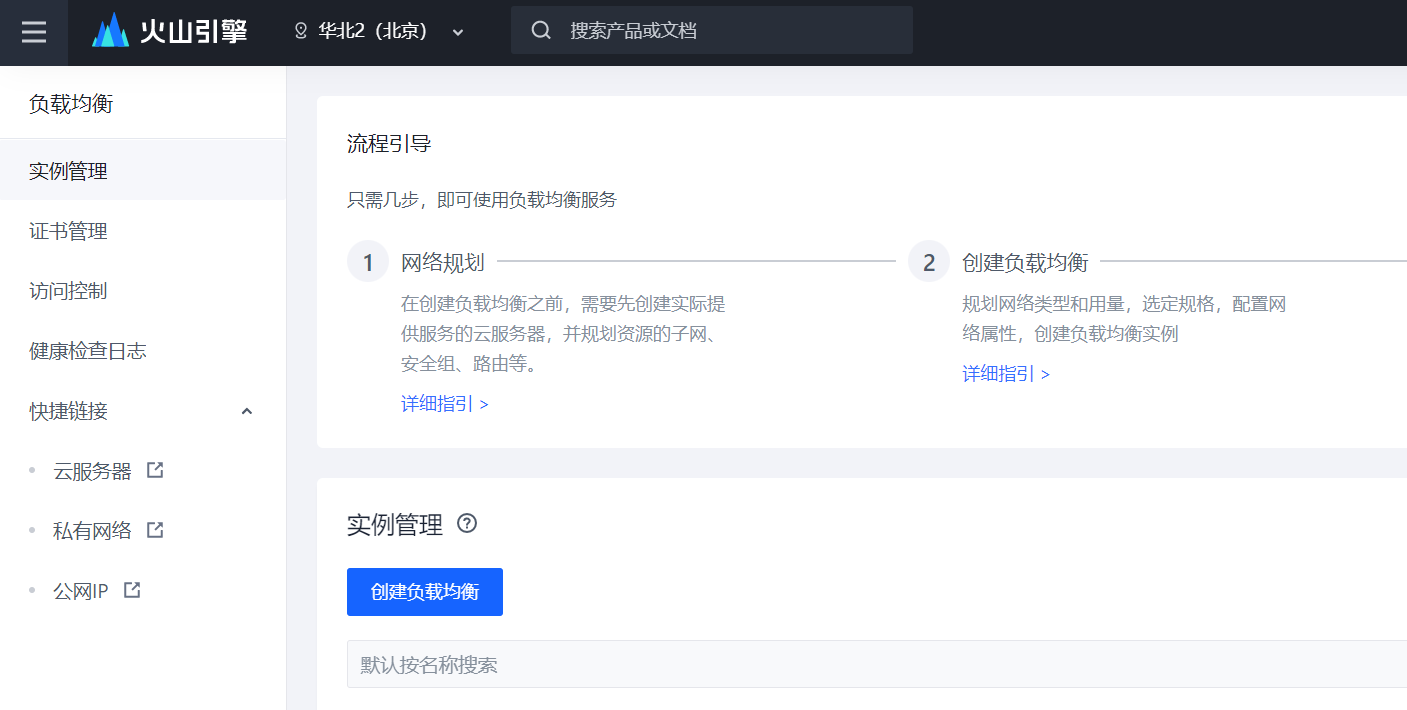

  1. 切换到负载均衡管理界面,点击“创建负载均衡”。

picture.image

  1. 在负载均衡创建配置界面,地域选择“华北2(北京)”,并选择自己创建好的网络,其他使用默认值。

  2. 确认订单信息,阅读并勾选协议后点击“提交订单”,完成负载均衡实例创建。

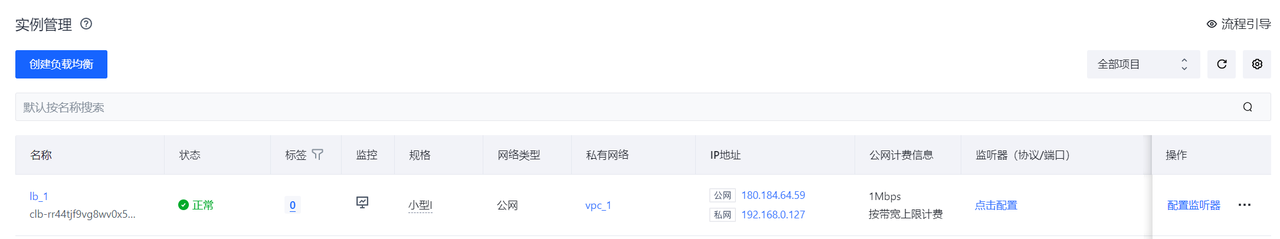

  3. 查看创建的负载均衡。

picture.image

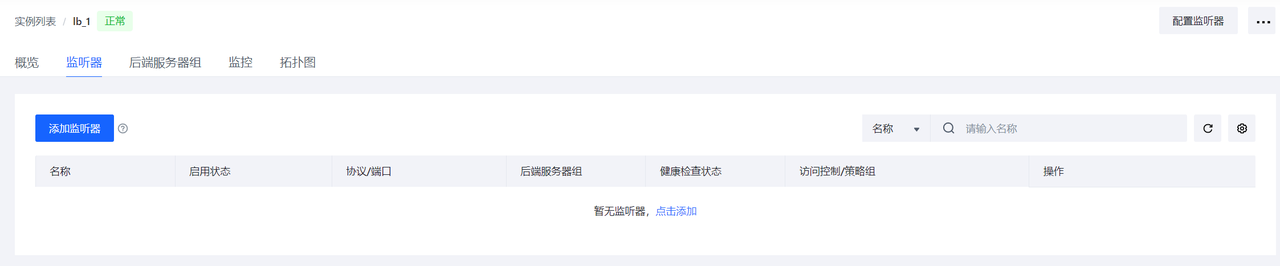

  1. 点击右侧“配置监听器”,并点击“添加监听器”。

picture.image

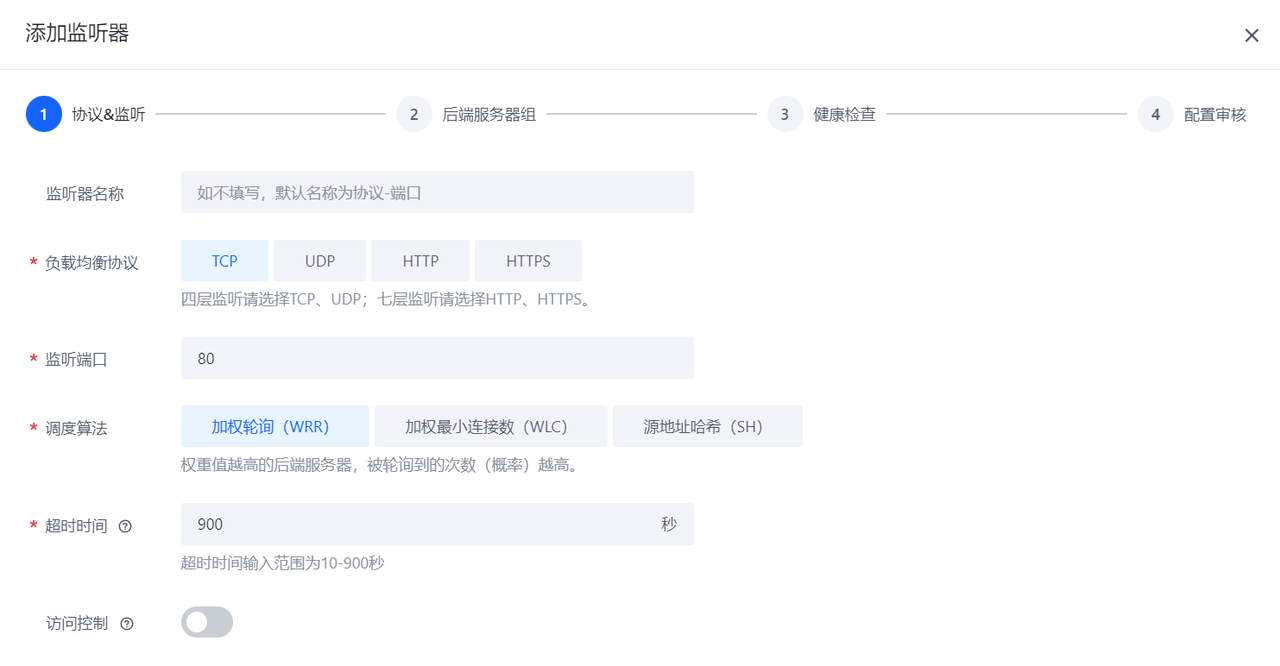

  1. 在监听器配置中填写监听端口为“80”,点击“下一步”。

picture.image

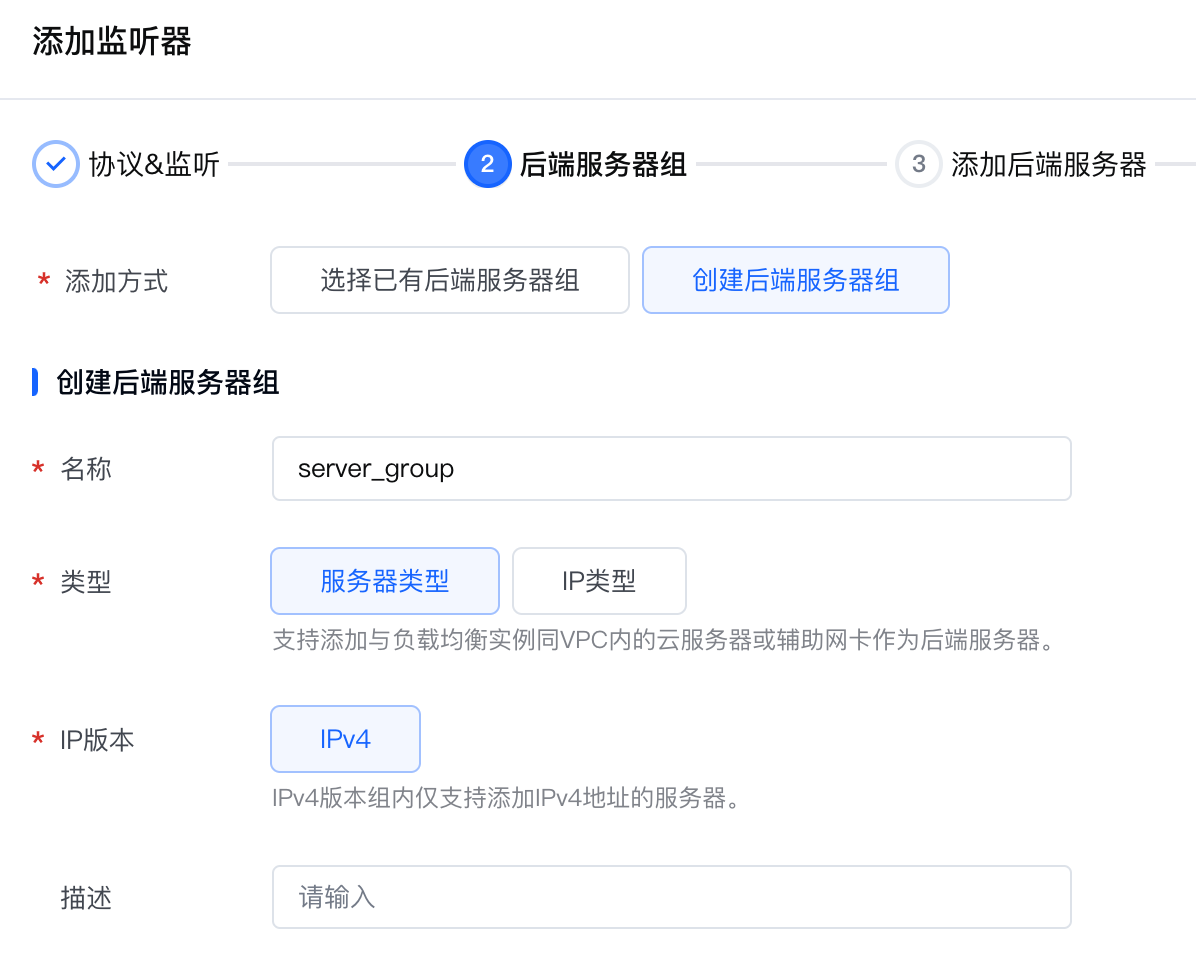

  1. 接下来创建后端服务器组。

picture.image

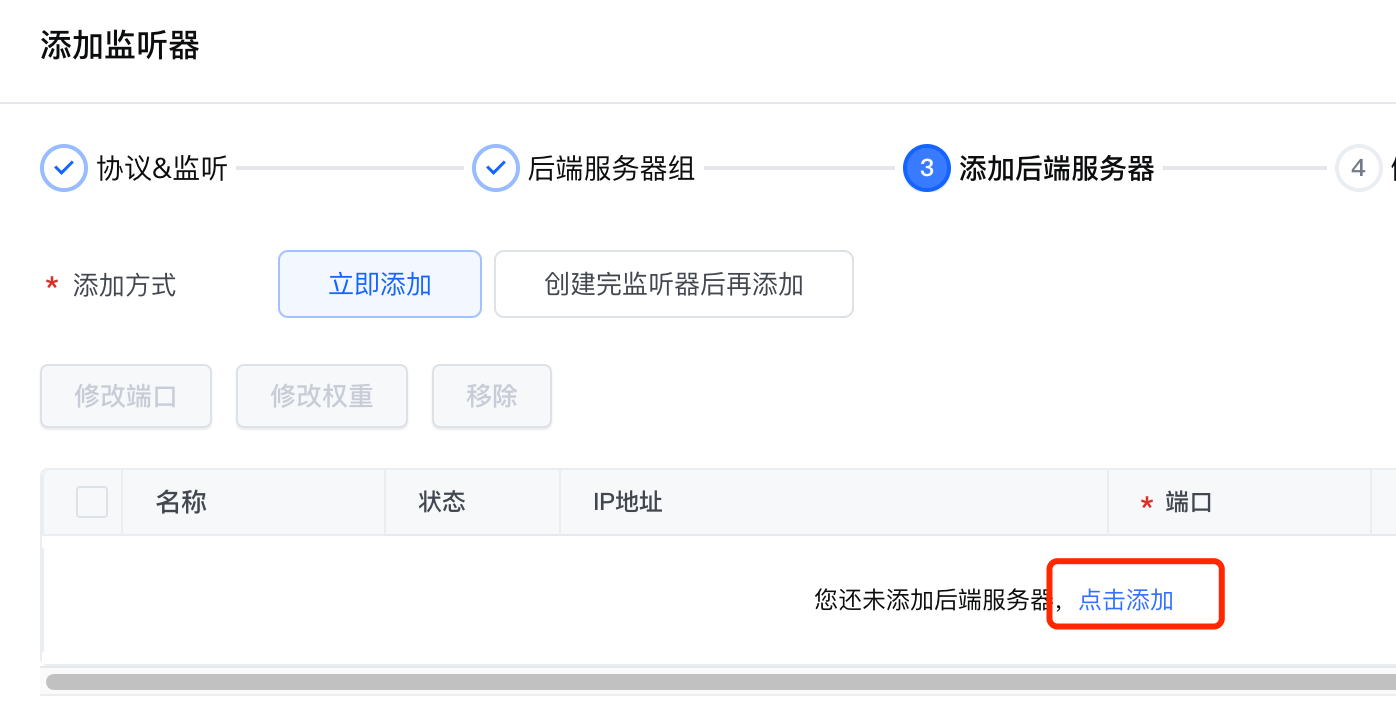

  1. 点击添加。

picture.image

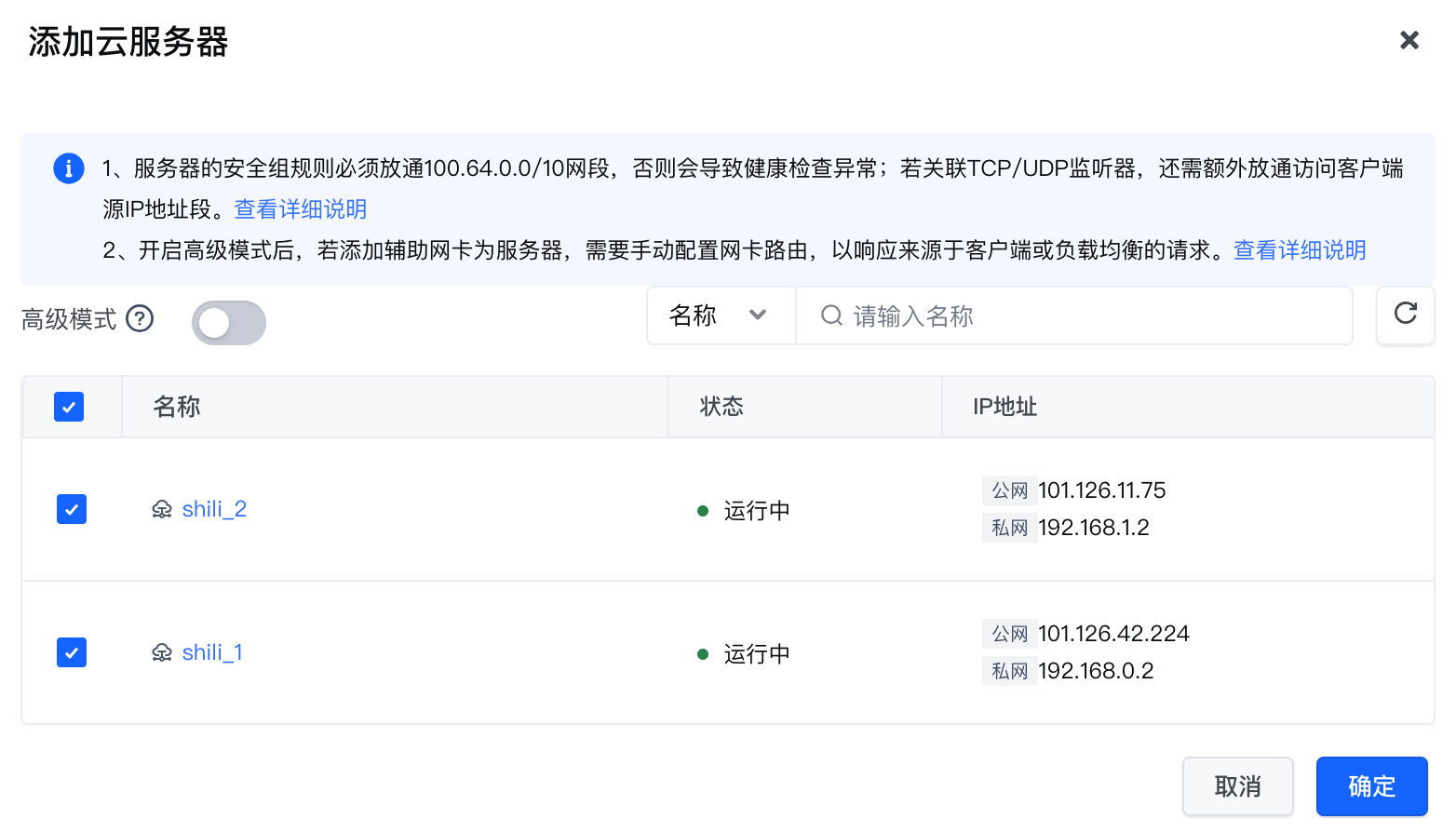

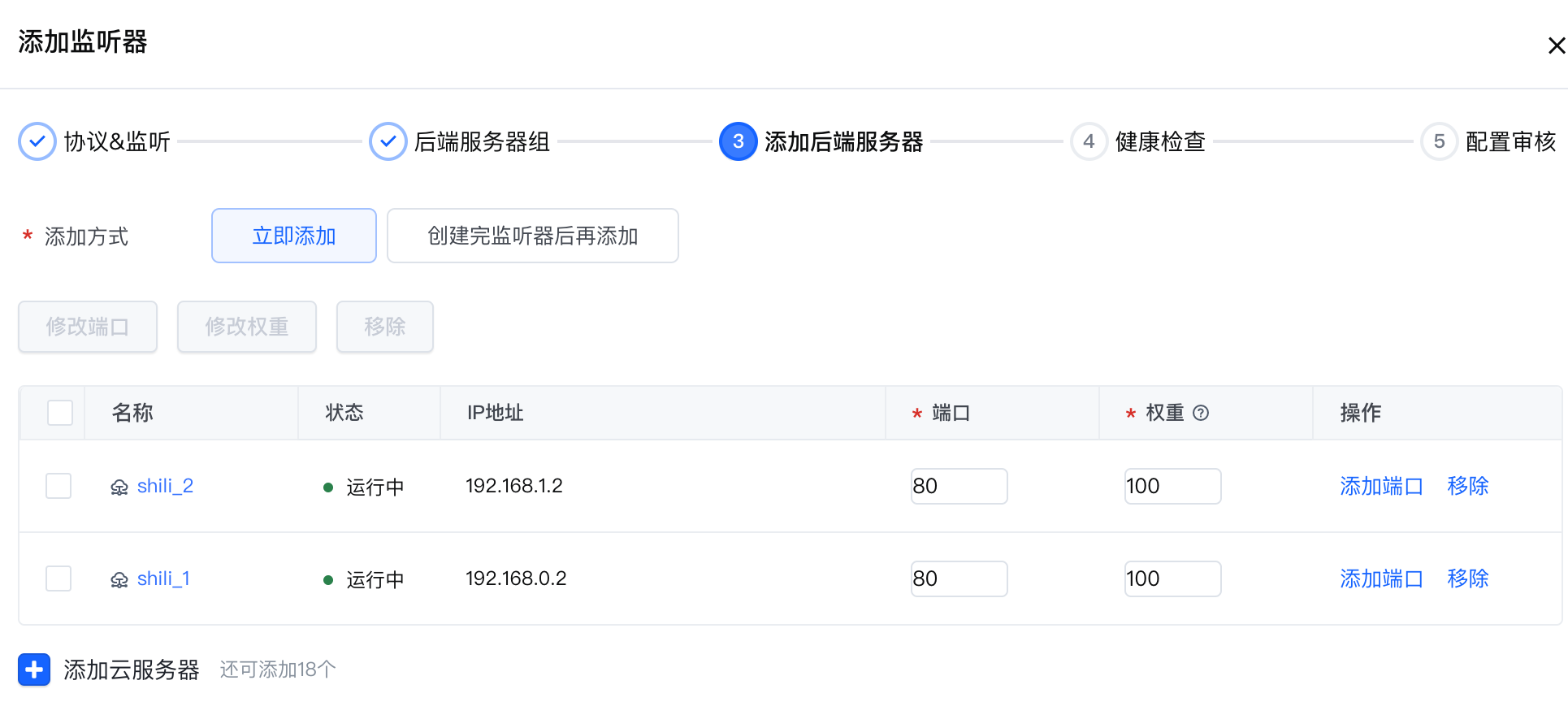

  1. 添加之前创建的2台ECS实例到后端服务器组中。

picture.image

  1. 配置服务端口为“80”,点击“下一步”

picture.image

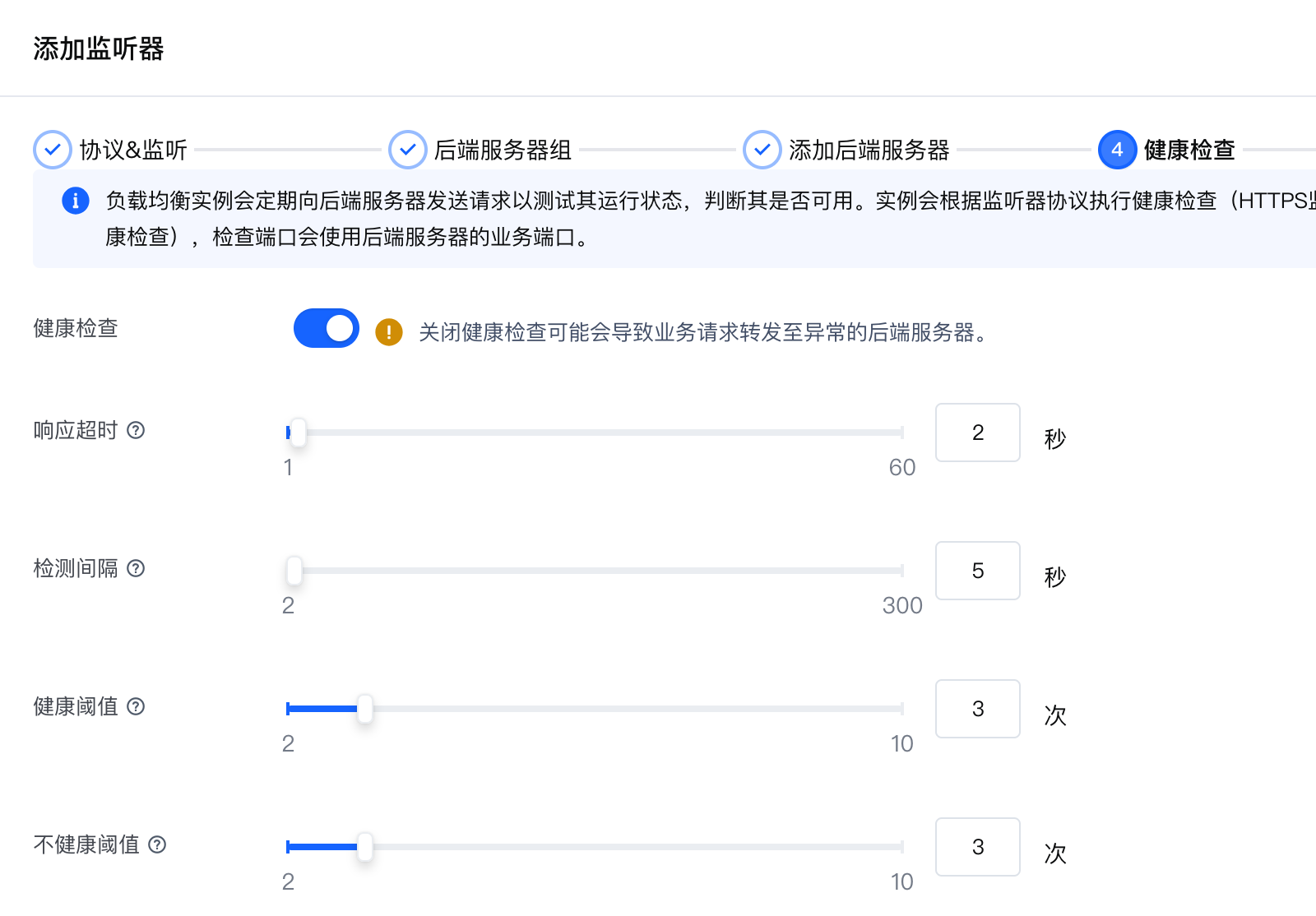

  1. 使用默认值配置健康检查参数。

picture.image

  1. 确认信息后点击“下一步”,完成配置。

  2. 至此,负载均衡配置完成。

Task 3:验证高可用效果

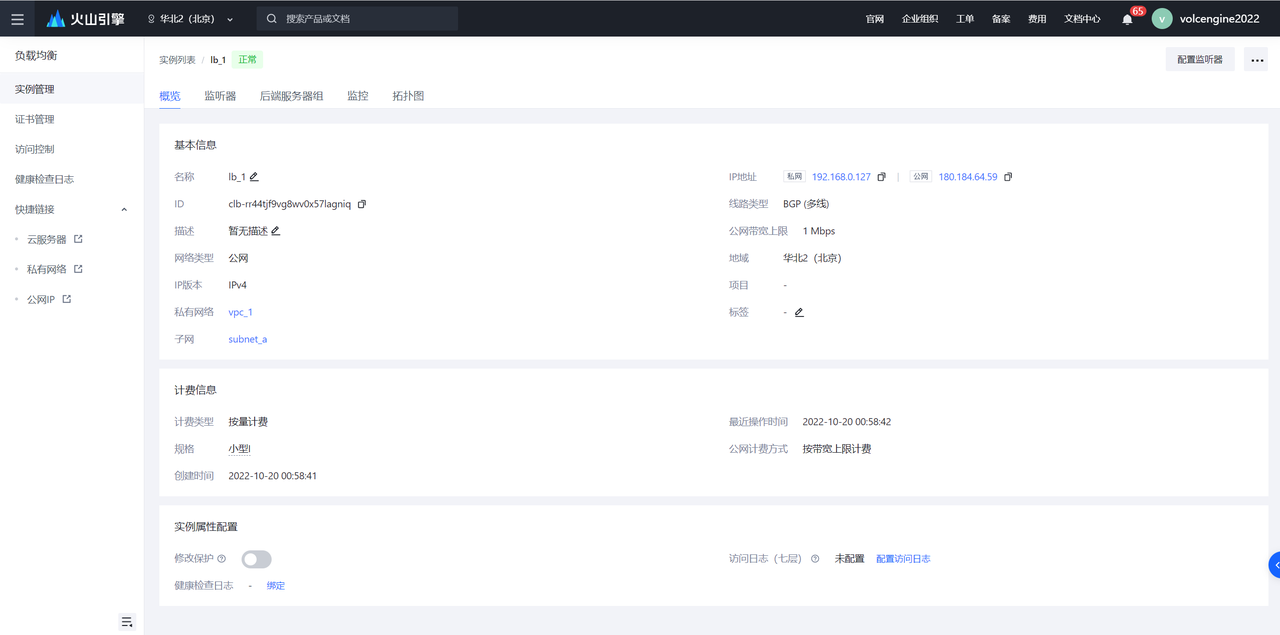

  1. 在负载均衡详情页面,可以查看到负载均衡绑定的EIP地址。
请提交本步骤截图-2: 截图体现完整的“概览”信息

截图例子 picture.image

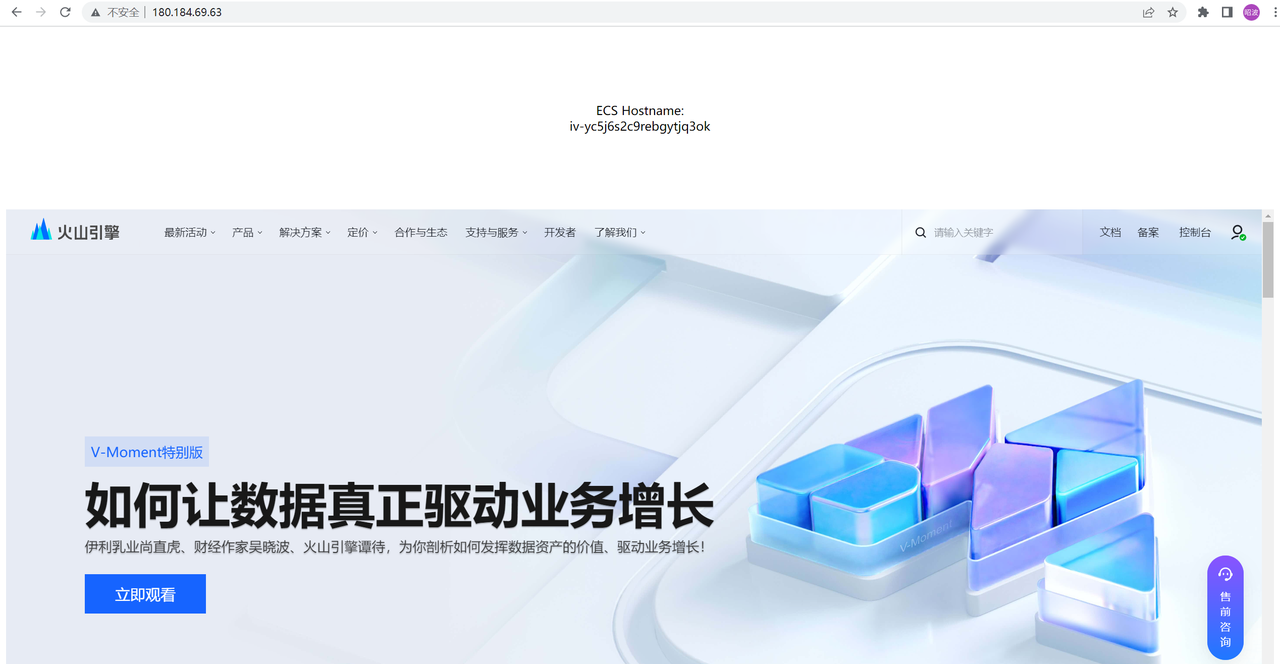

  1. 在浏览器访问负载均衡绑定的EIP地址,可以访问到后端实例的Web服务。
请提交本步骤截图-3: 截图中体现IP地址和页面访问成功状态

截图例子:(页面内容不作为参考)

picture.image

  1. 其中一台ECS出现故障时,负载均衡会将请求转发至另外一台ECS实例中,保障前端业务正常服务。在其中一个可用区出现故障时,负载均衡会将请求转发至另外一个可用区的ECS实例中,也能保障前端业务正常服务。

Task 4:实验提交结果与反馈

  1. 打开浏览器的正常模式,登录自己的 “个人账号”
  2. 点击下方 “提交实验结果” 按钮,请根据上文三处提示,提交指定的3张实验截图和反馈建议。

如果担心提交的截图非最终预期内的截图,可进行重复提交,结果将以正确且最先提交的时间为准
