背景

在混部场景下，内存管理是一个很重要的话题：一方面，当节点或容器的内存紧张时，业务的性能可能会受到影响，比如出现时延抖动或者 OOM。在混部场景下，由于对内存进行了超卖，该问题可能会更加严重。另一方面，节点上可能存在一些较少被使用但未被释放的内存，导致可以出让给离线作业使用的内存量较少，无法实现有效的超卖。

针对上述问题，字节跳动将其在大规模在离线混部过程中积累的 精细化 的内存管理经验，总结成了一套 用户态 的 Kubernetes 内存管理方案 Memory Advisor，并在资源管理系统 Katalyst 中开源。本文将重点介绍 Kubernetes 和 Linux 内核原生的内存管理机制及其局限，以及 Katalyst 如何通过 Memory Advisor 在提升内存利用率的同时，保障业务的内存服务质量。

原生方案的局限

内核原生的内存分配与回收机制

由于访问内存的速度比访问磁盘快很多，Linux 使用内存的策略比较贪婪，采取尽量分配，当内存水位较高时才触发回收的策略。

内存分配

内核的内存分配方式主要包含 2 种：

1. 快速内存分配 ：首先尝试进行快速分配，判断分配完成后整机的空闲水位是否会低于 Low Watermark，如果低于的话先进行一次快速内存回收，然后再判断是否可以分配。如果还不满足，则进入慢速路径。
2. 慢速内存分配 ：慢速路径中会首先唤醒 Kswapd 进行异步内存回收，然后尝试进行一次快速内存分配。如果分配失败，则会尝试对内存页进行 Compact 操作。如果还无法分配，则尝试进行全局直接内存回收，该操作会将所有的 Zone 都扫描一遍，比较耗时。如果还不成功，则会触发整机 OOM 释放一些内存，再尝试进行快速内存分配。

内存回收

内存回收根据针对的目标不同，可以分为针对 Memcg 的和针对 Zone 的。内核原生的内存回收方式包含以下几种：

• Memcg 直接内存回收 ：如果一个 Cgroup 的 Memory Usage 达到阈值，则会触发 Memcg 级别的同步内存回收来释放一些内存。如果还不成功，则会触发 Cgroup 级别的 OOM。
• 全局快速内存回收 ：上文在介绍快速内存分配时提到了快速内存回收，其之所以快速，是因为只要求回收这次分配所需的页数量即可。

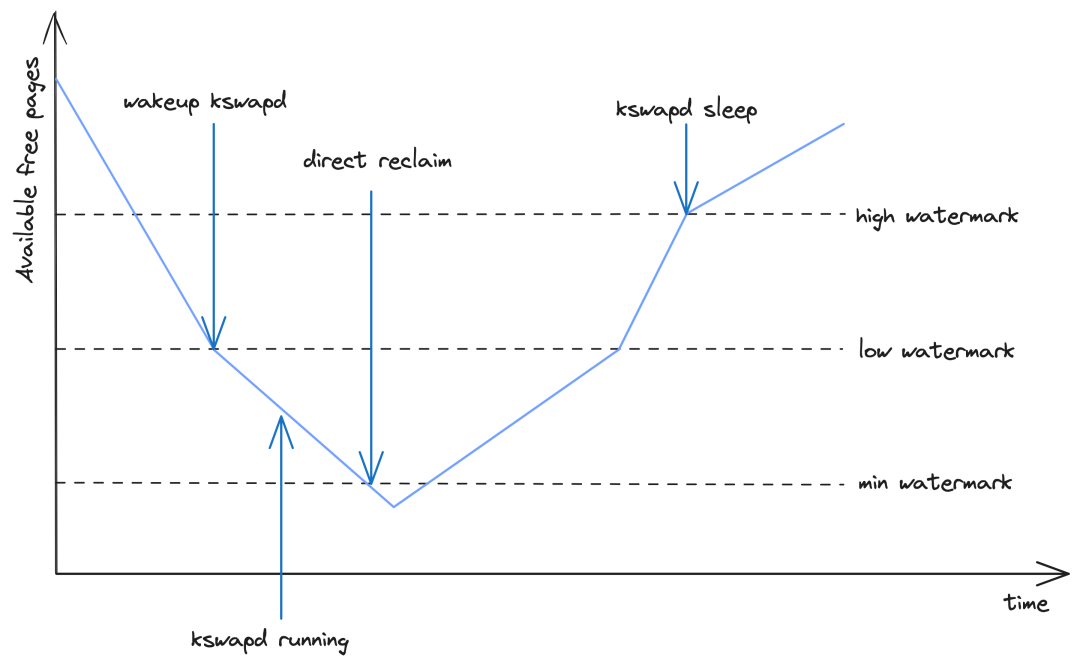

• 全局异步内存回收 ：如上图所示，当整机的空闲内存降到 Low Watermark 时，会唤醒 Kswapd 在后台异步地回收内存，回收到 High Watermark 为止。
• 全局直接内存回收 ：如上图所示，如果整机的空闲内存降到 Min Watermark，则会触发全局直接内存回收。因为该过程是同步的，发生在进程内存分配的上下文，对业务的性能影响较大。

K8s 原生的内存管理机制

Memory Limit

Kubelet 依据 Pod 中各个 Container 声明的 Memory Limit 设置 Cgroup 接口 memory.limit\_in\_bytes ，约束了 Pod 和 Container 的内存用量上限。当 Pod 或 Container 的内存用量达到该限制时，将触发直接内存回收甚至 OOM。

驱逐

当节点的内存不足时，K8s 将选择部分 Pod 进行驱逐，并为节点打上 Taint node.kubernetes.io/memory-pressure ，避免将 Pod 再调度到该节点。

内存驱逐的触发条件条件为整机的 Working Set 达到阈值，即：


 memory.available := node.status.capacity[memory] - node.stats.memory.workingSet




其中 memory.available 为用户配置的阈值。

1. 在对待驱逐的 Pod 进行排序时，首先判断 Pod 的内存使用量是否超过其 Request，如果超过则优先被驱逐；其次比较 Pod 的 Priority，优先级低的 Pod 先被驱逐；最后比较 Pod 的内存使用量超过其 Request 的差值，超出越多则越先被驱逐。

OOM

如果全局直接内存回收仍然满足不了节点上的进程对内存的需求，将触发整机的 OOM。Kubelet 在启动容器时，会根据其所属 Pod 的 QoS 级别与其对内存的申请量，为其配置 /proc/<pid>/oom\_score\_adj ，从而影响其被 OOM Kill 的顺序：

• 对于 Critical Pod 或 Guaranteed Pod 中的容器，将其 oom\_score\_adj 设置为 -997
• 对于 BestEffort Pod 中的容器，将其 oom\_score\_adj 设置为 1000
• 对于 Burstable Pod 中的容器，根据以下公式计算其 oom\_score\_adj


 min{max[1000 - (1000 * memoryRequest) / memoryCapacity, 1000 + guaranteedOOMScoreAdj], 999}




Memory QoS

K8s 从 v1.22 版本开始，基于 Cgroups v2 实现了 Memory QoS 特性 [2]，可以为容器的内存 Request 提供保障，进而保障了全局内存回收在 Pod 间的公平性。

具体的 Cgroups 配置方式如下：

• memory.min : 依据 requests.memory 配置。
• memory.high : 依据 limits.memory * throttling factor (或 node allocatable memory * throttling factor ) 配置。
• memory.max : 依据 limits.memory (或 node allocatable memory ) 配置。

在 K8s v1.27 版本中，对 Memory QoS 特性进行了增强。主要是为了解决以下问题：

1. 当容器的 Requests 和 Limits 比较接近时，由于 memory.high

memory.min 的限制， memory.high 中配置的 Throttle 阈值可能不生效。

2. 按照上述方式计算出的 memory.high 可能较低，导致频繁的 Throttle，影响业务性能。
3. throttling factor 的默认值 0.8 过于激进，一些 Java 应用通常会用到 85% 以上的内存，经常被 Throttle。

因此进行了以下优化：

1. 对 memory.high 的计算方式进行改进：


 memory.high = floor{[requests.memory + memory throttling factor * (limits.memory or node allocatable memory - requests.memory)]/pageSize} * pageSize




2. 将 throttling factor 的默认值调整为 0.9。

局限

从前两节的介绍中，我们可知 K8s 和内核原生的内存管理机制存在以下局限：

• 全局内存回收缺少公平性机制 ：当对内存进行超卖时，即使所有容器的内存使用量都显著低于 Limit，整机内存也可能触及全局内存回收水位线。在当前使用最广泛的 Cgroups v1 环境下，Container 声明的 Memory Request 默认不会体现在 Cgroups 配置上，仅作为调度的依据。因此，全局内存回收在 Pod 间缺少公平性保障，容器的可用内存不会像 CPU 一样按 Request 比例划分。

• 全局内存回收缺少优先级机制 ：在混部场景下，低优离线容器往往运行着资源消耗型任务，可能大量申请内存。而内存回收并不感知业务的优先级，导致节点上的高优在线容器进入直接内存回收的慢速路径，干扰到在线应用的内存资源质量。

• 原生驱逐机制的触发时机可能较晚 ：K8s 当前主要通过 kubelet 驱逐的方式保障内存使用的优先级与公平性，但是原生驱逐机制的触发时机可能发生在全局内存回收之后，不能及时生效。

• Memcg 直接内存回收会影响业务性能 ：当容器的内存使用量达到阈值时，会触发 Memcg 直接内存回收，造成内存分配的延迟，可能导致业务抖动。

Katalyst Memory Advisor 方案

系统架构

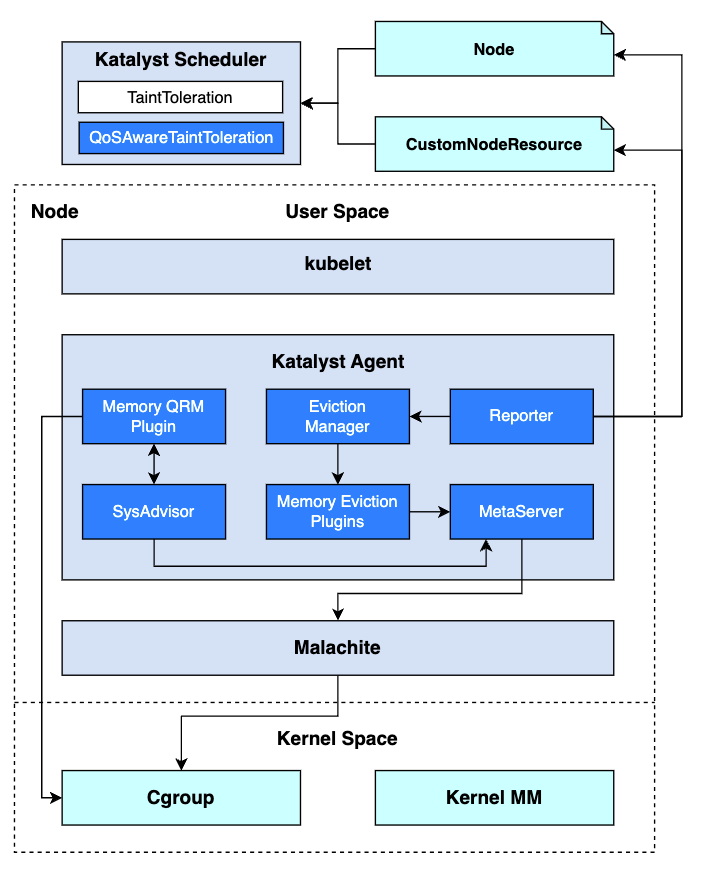

Katalyst Memory Advisor 的架构经过多次讨论和迭代，采用可插拔的设计，以框架加插件的模式便于开发者灵活扩展功能和策略。各组件或模块的职责如下：

• Katalyst Agent: 单机上的资源管理 Agent。本功能中涉及以下模块：

• Eviction Manager: 带外对 kubelet 原生驱逐策略进行扩展的框架。在本功能中负责周期性地调用各驱逐插件的接口，获取驱逐策略计算的结果并执行驱逐动作。
• Memory Eviction Plugins: Eviction Manager 的插件。本功能中涉及以下插件：

• System Memory Pressure 插件：基于整机级别内存压力的驱逐策略。
• NUMA Memory Pressure 插件：基于 NUMA Node 级别内存压力的驱逐策略。
• RSS Overuse 插件：基于 Pod 级别的 RSS 超用情况的驱逐策略。
• Reclaimed Resource Pressure 插件：基于离线 Pod 的内存资源满足度的驱逐策略。

• Memory QRM Plugin: 内存资源管理插件。在本功能中负责离线大框的 Memcg 配置，以及 Drop Cache 动作的实现。
• SysAdvisor: 单机上的算法模块，支持通过插件扩展算法策略。在本功能中涉及以下插件：

• Cache Reaper 插件：计算 Drop Cache 动作的触发时机，以及需要被 Drop Cache 的 Pod。
• Memory Guard 插件：计算离线大框实时的 Memory Limit。
• Memset Binder 插件：动态计算离线 Pod 应该绑定的 NUMA Node。

• Reporter: 带外信息上报框架。在本功能中负责上报内存压力相关的 Taint 到 Node 或 CustomNodeResource CRD 中。
• MetaServer: Katalyst Agent 中的元信息管理组件。在本功能中负责提供 Pod、Container 的元信息，缓存 Metrics，以及提供动态配置能力。

• Malachite: 单机上的 Metrics 数据采集组件。在本功能中负责提供 Node、NUMA、Container 级别的内存指标。
• Katalyst Scheduler: 中心调度器。本功能涉及的插件：

• 原生的 TaintToleration 插件，基于 Node Taint 进行过滤。
• 扩展 QoSAwareTaintToleration 插件，基于 CustomNodeResource CRD 中扩展的 Taint 实现 QoS 感知的禁止调度。

详细方案

多维度的干扰检测

Memory Advisor 通过周期性的干扰检测，提前感知内存压力，并触发对应的缓解措施。当前已支持下列维度的干扰检测：

• 整机 和 NUMA 级别 的内存水位：比较整机和 NUMA 级别的空闲内存水位和全局异步内存回收的阈值水位 Low Watermark 之间的关系，尽量避免触发全局直接内存回收。
• 整机 的 Kswapd 回收内存的速率：如果全局异步内存回收的速率较高，并且持续较久的时间，那么说明此时整机的内存压力较大，后续极有可能会触发全局直接内存回收。
• Pod 级别 的 RSS 超用情况：通过超卖可以使节点的内存得到充分使用，但是无法控制超卖的内存被用作 Page Cache 还是 RSS。如果某些 Pod 使用的 RSS 远超过其 Request，可能造成节点内存水位过高且无法被回收。进而影响其他 Pod 无法使用足够的 Page Cache 而性能受损，或者可能导致 OOM。
• QoS 级别 的内存资源满足度：通过比较节点 Relcaimed Memory 的供应量和该节点上 reclaimed\_cores QoS 级别总的 Memory 申请量，计算离线作业的内存资源满足度，避免离线作业的服务质量受到严重影响。

多层级的缓解措施

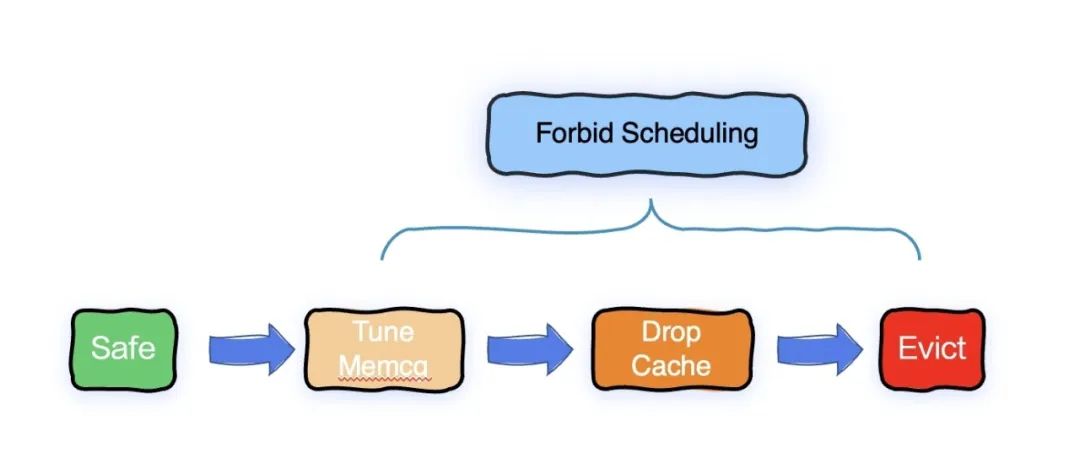

根据干扰检测反馈的异常级别不同，Memory Advisor 支持多层级的缓解措施。在避免高优 Pod 受到干扰的同时，尽量减轻对 Victim Pod 的影响。

1. 禁止调度

禁止调度是影响程度最小的缓解措施。当干扰检测反馈任何程度的整机异常时，都会触发该节点的禁止调度，避免调度更多的 Pod 使情况进一步恶化。

当前 Memory Advisor 已通过 Node Taint 支持对所有 Pod 的禁止调度，后续我们将使调度器能够感知 CustomNodeResource CRD 中扩展的 Taint，从而实现针对 reclaimed\_cores Pod 的精细化禁止调度。

2. Tune Memcg

Tune Memcg 是一种对 Victim Pod 影响程度较小的缓解措施。当干扰检测反馈的异常程度较低时，会触发 Tune Memcg 操作，挑选部分 reclaimed\_cores Pod ，并为其配置较高的内存回收触发阈值，使离线 Pod 尽早触发内存回收，释放出来一些内存，从而尽量避免触发全局直接内存回收。

Tune Memcg 因为需要配合 veLinux 内核开源的 Memcg 异步内存回收特性 [3] 一起使用，默认不会开启，不影响使用。

3. Drop Cache

Drop Cache 是一种对 Victim Pod 影响程度中等的缓解措施。当干扰检测反馈的异常程度中等时，会触发 Drop Cache 操作，挑选部分 Cache 用量较高的 reclaimed\_cores Pod，强制释放其缓存，从而尽量避免触发全局直接内存回收。

在 Cgroups v1 环境下，通过 memory.force\_empty 接口触发缓存释放：


 echo 0 > memory.force\_empty




在 Cgroups v2 环境下，通过向 memory.reclaim 接口写入一个较大的值触发缓存释放，比如：


 echo 100G > memory.reclaim




因为 Drop Cache 是一个比较耗时的操作，我们实现了一个异步的任务执行框架，避免阻塞主流程。这一部分的技术细节将在后续的技术文章中进行介绍。

4. 驱逐

驱逐是一种对 Victim Pod 影响较大的措施，也是最为快速、有效的兜底措施。当干扰检测反馈的异常程度较高时，会触发整机或 NUMA 级别的驱逐 (或仅对 reclaimed\_cores Pod 的驱逐)，从而有效避免触发全局直接内存回收。

Memory Advisor 支持用户通过配置自定义待驱逐 Pod 的排序逻辑。如果用户未配置，默认的排序逻辑如下：

1. 根据 Pod 的 QoS 级别排序， reclaimed\_cores

shared\_cores / dedicated\_cores 。

2. 根据 Pod 的 Priority 排序，优先级低的先被驱逐。
3. 根据 Pod 的 Memory Usage 排序，Usage 高的先被驱逐。

基于“策略器插件化，执行器收敛”的设计理念，我们在 Katalyst Agent 中抽象出了一个 Eviction Manager 框架，将驱逐策略下放到 Plugin 中，将驱逐动作收敛在 Manager。具有以下优势：

• Plugin 和 Manager 可以通过本地函数调用或远程 gRPC 协议通信，方便灵活启停插件。
• 可以在 Manager 中方便地支持一些针对驱逐的治理操作，比如过滤、限流、排序、审计等。
• 支持对插件进行 Dry Run，方便对策略进行充分验证后再使其真正生效。

离线大框

为了避免离线的容器过度使用内存影响到在线容器的服务质量，我们通过离线大框限制 reclaimed\_cores QoS 级别总的内存用量。

具体实现上，我们在单机算法组件 SysAdvisor 中扩展了一个 Memory Guard 插件，周期性地计算 reclaimed\_cores Pod 可以使用的内存总量，并通过 Memory QRM Plugin 将其下发到 BestEffort QoS 层级 Cgroup 的 memory.limit\_in\_bytes 文件中。

内存动态迁移

在 Flink 等业务场景下，服务的性能与内存带宽和内存延迟有较强的相关性，同时对内存容量也有一定规模的占用。默认的内存分配策略会优先从本地的 NUMA Node 分配内存，从而得到较小的内存访问延迟。但是另一方面，默认的内存分配策略可能会造成各个 NUMA Node 的内存使用不均衡，某些 NUMA Node 的压力过大成为热点，进而严重影响服务的性能，出现 LAG。

因此，我们通过 Memory Advisor 感知各个 NUMA Node 的内存水位，并动态调整容器绑定的 NUMA Node 进行内存迁移，避免某个 NUMA Node 成为热点。

Memcg 差异化回收策略

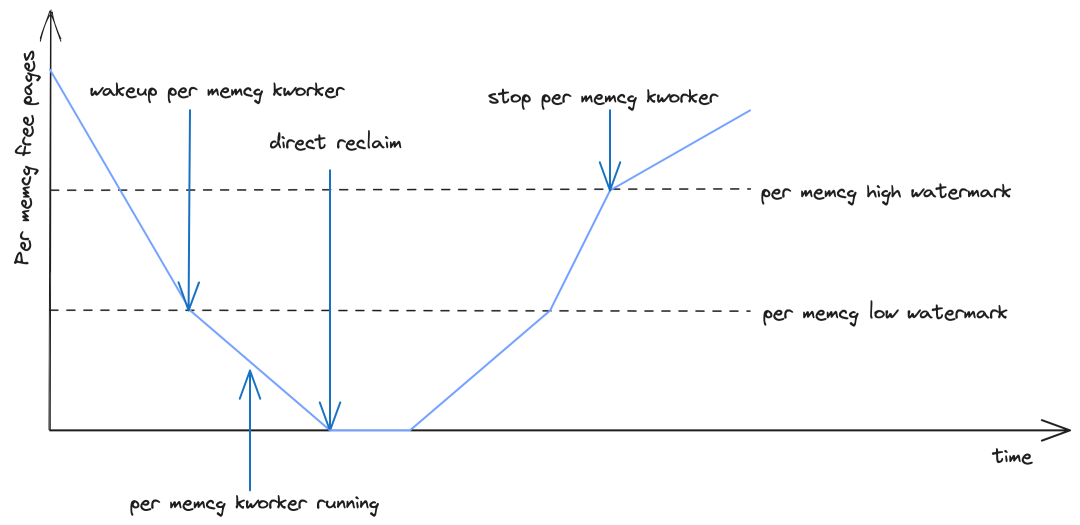

因 Memcg 直接内存回收对业务性能会造成较大影响，字节跳动内核团队为 veLinux 内核增强了 Memcg 异步内存回收特性，并已开源 [3]。

在混部场景下，在线业务主要的 IO 行为是读写日志，而离线任务读写文件更频繁，Page Cache 对离线作业的性能影响较大。因此，我们通过 Memory Advisor 支持了 Memcg 级别的差异化内存回收策略：

• 对于需要使用大量 Page Cache 的业务 (比如离线作业)，用户可以通过 Pod Annotation 为其指定一个相对较低的 Memcg 异步内存回收水位，使其内存回收更保守，从而可以使用更多 Page Cache；
• 而某些业务更倾向于尽量避免触发直接内存回收造成性能抖动，则可以通过 Pod Annotation 为其配置相对激进的 Memcg 异步回收策略。

Memcg 差异化回收策略因为需要配合 veLinux 内核的开源特性一起使用，默认不会开启。

后续规划

在 Katalyst 后续的版本中，我们将持续迭代 Memory Advisor，使其能够支持更多用户场景。

将部分能力与 QoS 解耦

Memory Advisor 在混部场景下扩展了一些增强的内存管理能力，其中一些能力本质上是与 QoS 正交的，在非混部场景下依然适用。

因此，我们后续会将 Memcg 差异化回收策略、干扰检测与缓解等功能与 QoS 解耦，打造成通用场景下的精细化内存管理能力，使非混部场景的用户也可以使用。

OOM 优先级

上文中介绍到 Kubernetes 会根据容器其所属 Pod 的 QoS 级别，为其配置不同的 oom\_score\_adj 。但是最终的 OOM Score 还会受到内存用量等其他因素的影响。

在潮汐混部场景下，在离线 Pod 属于相同的 QoS 级别，可能无法保证离线 Pod 一定早于在线 Pod 被 OOM Kill。因此，需要扩展一个 Katalyst QoS Enhancement：QoS 优先级。Memory Advisor 需要在用户态为属于不同 QoS 优先级的容器配置对应的 oom\_score\_adj ，严格保证在离线 Pod 的 OOM 顺序。

此外，字节跳动内核团队近期为 Linux 内核提交了一个 Patch [4]，期望通过 BPF 将内核的 OOM 行为可编程化，从而更加灵活地自定义 OOM 的策略。

冷内存卸载

节点上可能存在一些较少被使用的内存未被释放 (即冷内存)，导致可以出让给离线作业使用的内存量较少，无法实现有效的内存超卖。

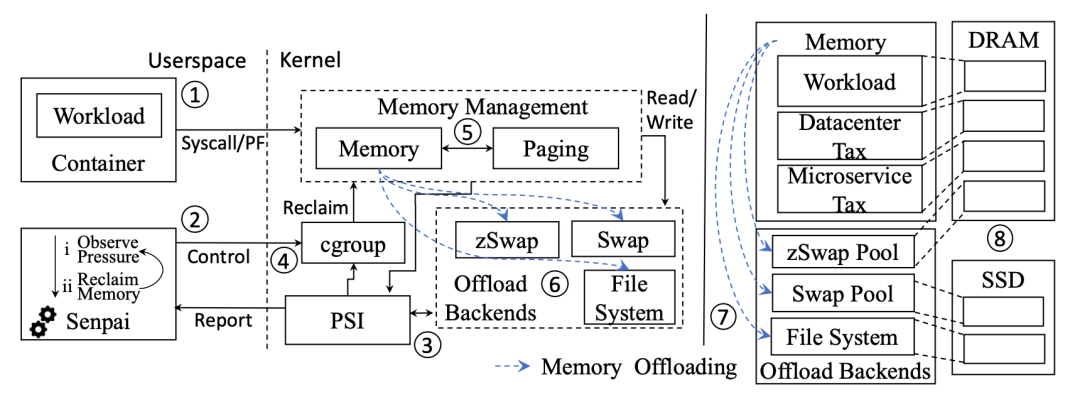

为了获得更多的内存出让量，我们参考了 Meta 的 Transparent Memory Offloading (TMO) 论文 [5]，后续将使 Memory Advisor 在用户态通过 PSI 感知内存压力，当内存压力较小时提前触发内存回收。并通过内存冷热探测子模块 DAMON 统计内存热度信息，将冷内存换出到相对廉价的存储设备上，或通过 zRAM 将其压缩，从而节省内存空间，提高内存资源利用率。

总结

在字节跳动，Katalyst 部署了超过 900,000 个节点，管理了数千万核，统一管理各种类型的工作负载，包括微服务、搜广推、存储、大数据和 AI 作业等。将天级资源利用率从 20% 提升至 60% 的同时，保障了各种类型的工作负载的稳定运行。
