作者:任静思,火山引擎云原生工程师
本文整理自火山引擎开发者社区 Meetup 第八期演讲,主要介绍了字节跳动轻量级 Kubernetes 多租户方案 KubeZoo 的适用场景和实现原理。
Kubernetes多租户模型
伴随着云原生技术的发展和推广,Kubernetes 已经成为了云计算时代的操作系统。在主机时代,操作系统有多个租户共享同一台物理机资源需求;在云计算时代,就出现了多个租户共享同一个 Kubernetes 集群的需求。在这方面,社区的 Kubernetes Multi-tenancy Working Group 定义了三种 Kubernetes 的多租户模型:

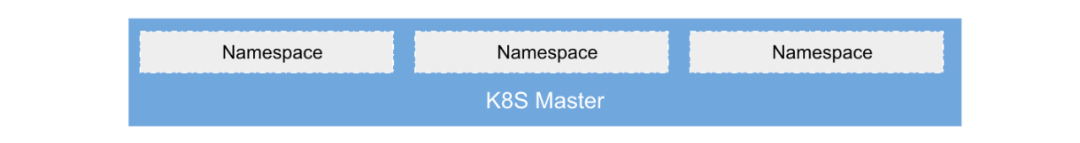

- 第一种是 Namespaces as a Service,这种模型是多个租户共享一个 Kubernetes 集群,每个租户被限定在自己的 Namespace 下,借用原生的 Namespace 的隔离性来实现租户负载的隔离租户一般只能使用 Namespace 级别的资源,不能使用集群级别的资源,它的 API 兼容性比较受限。

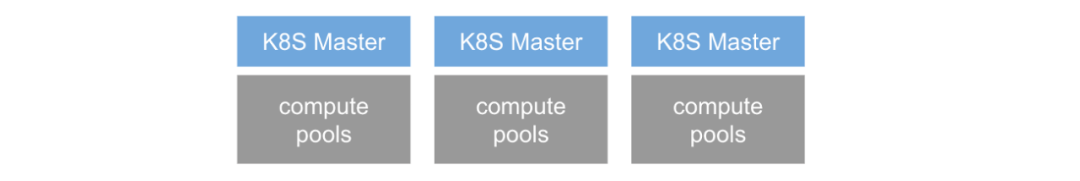

- 后两种模模型分别是 Clusters as a Service 以及 Control planes as a Service,这两者都属于租户间做物理集群隔离的方案。每个租户都有独立的 Master,这个 Master 可能会通过 Cluster API 或 Virtual Cluster 等项目完成它的生命周期管理。Master 是独占的物理资源,因此每个租户都会有一套独立的控制面组件,包括 API Server、Controller Manager 以及自己的 Scheduler,每个组件还可能会有多个副本。在这种方案之下,租户之间是互相不影响的。

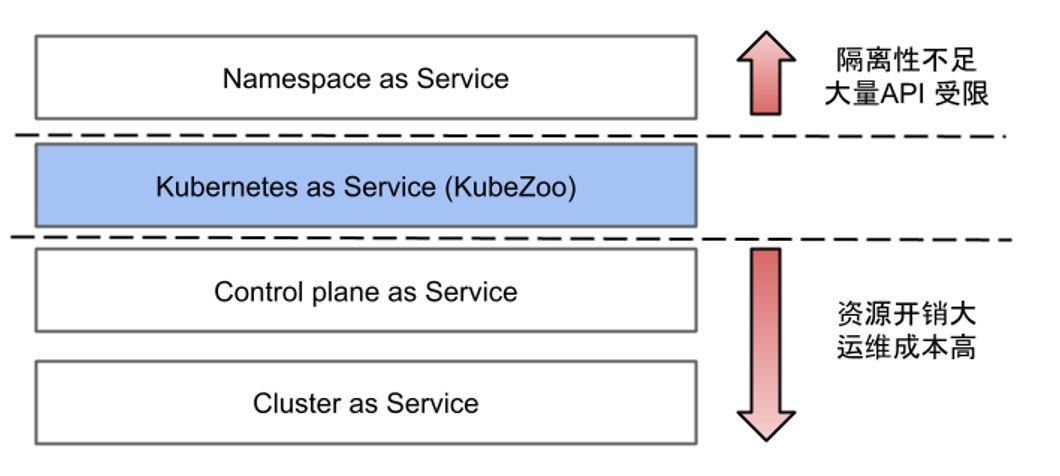

为什么在现有的三种模型基础上,还需要提出一种新的多租户方案呢?
首先我们来看 Namespaces as a Service,它的缺陷是租户没法使用集群级别的 API。比如租户内部再想细分 Namespace 或者租户想要创建 CRD 资源,这些都是 Cluster scope 的资源,需要系统管理员来协调,也就是说它的用户体验是有损的。
其次,Cluster 或 Control plane 的隔离方案引入了过多的额外开销,比如每个租户需要建立独立的控制面组件,这样就降低了资源利用率;同时大量租户集群的建立,也会带来运维方面的负担。
另外,无论是公有云还是私有云,都存在大量小租户并存的场景。在这些场景下,每个租户的资源需求量比较小,同时租户又希望在创建集群之后,能够立即使用集群。
轻量级多租户方案Kubezoo
针对这种海量小租户并存的场景,我们就提出了一种轻量级的多租户方案——KubeZoo。
KubeZoo 作为一个网关服务,部署在 API Server 的前端。它会抓取所有来自租户的 API 请求,然后注入租户的相关信息,最后把请求转发给 API Server,同时也会处理 API Server 的响应,把响应再返回给租户。
KubeZoo 的核心功能是对租户的请求进行协议转换,使得每个租户看到的都是独占的 Kubernetes 集群。对于后端集群来说,多个租户实际上是利用了 Namespace 的原生隔离性机制而共享了同一个集群的资源。
通过上面的架构图可以看出,KubeZoo 作为一种多租户的方案,有一些独特的特性。
- 首先 KubeZoo 能提供足够的租户隔离性:
- 每个租户的请求都经过了 KubeZoo 的预处理。不同租户之间的请求被映射到了后端集群的不同 Namespace 或者不同的 Cluster scope 的对象上,租户之间相互不干扰。
- 同时它又能够提供比较完整的 Kubernetes API,租户既能使用 Namespace 级别的资源,又能使用集群级别的资源。每个租户的体验都可以认为是自己独占了完整的 Kubernetes 集群。
- 其次,KubeZoo 是高效率的:每次添加一个新的租户之后,不必再为该租户初始化新的集群控制面,只需要在 KubeZoo 这个网关层面建立一个 Tenant 对象即可。这样就能达到租户集群的秒级创建和即刻使用的效果。
- 最后,KubeZoo 是一种非常轻量级的多租户方案。因为所有的租户共享同一个后端集群的控制面,所以它拥有非常高的资源利用率,当然运营成本也非常低。

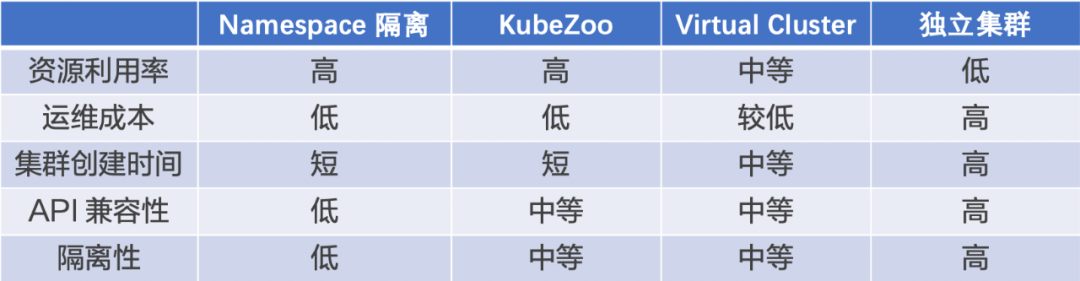

上面的表格展示了 KubeZoo 和一些现有方案的对比。
- 资源利用率:Namespace 隔离和 KubeZoo 都是共享后端集群,二者的资源利用率都是最高的;Virtual Cluster 方案需要为每个租户搭建独立的控制面,资源利用率中等;独立集群方案的资源利用率是最低的。
- 运维成本:Namespace 隔离和 KubeZoo 方案都只需要维护一个后端集群,所以运维成本最低;Virtual Cluster 方案通过 controller 维护租户控制面,运维成本较低;独立集群方案运维成本最高。
- 集群创建时间:Namespace 隔离和 KubeZoo 的租户集群创建都只需要一次 API 调用,集群创建时间最短;Virtual Cluster 方案需要启动租户控制面组件,集群创建时间中等;独立集群方案集群创建时间最长。
- API 兼容性:Namespace 隔离方案下,租户无法任意创建和使用集群级别的资源,API 兼容性是最低的;KubeZoo 和 Virtual Cluster 方案中,除了 Node, Daemonset 等节点相关的资源外,租户可以使用任意的 Namespace 级别或集群级别的资源,API 兼容性中等;独立集群方案 API 兼容性最高。
- 隔离性:Namespace 方案下的租户隔离性最低;KubeZoo 和 Virtual Cluster 方案中,租户请求会经过网关或独立的 Apiserver,隔离性中等;独立集群方案的隔离性最高。
以上各维度综合对比来看,KubeZoo 能在租户体验、集群的资源效率和运维效率之间达到平衡,尤其是在大量小租户共享资源池的情况下,具有显著的优势。
KubeZoo关键技术细节
下面我们来看下 KubeZoo 在实现过程中的一些关键技术细节。

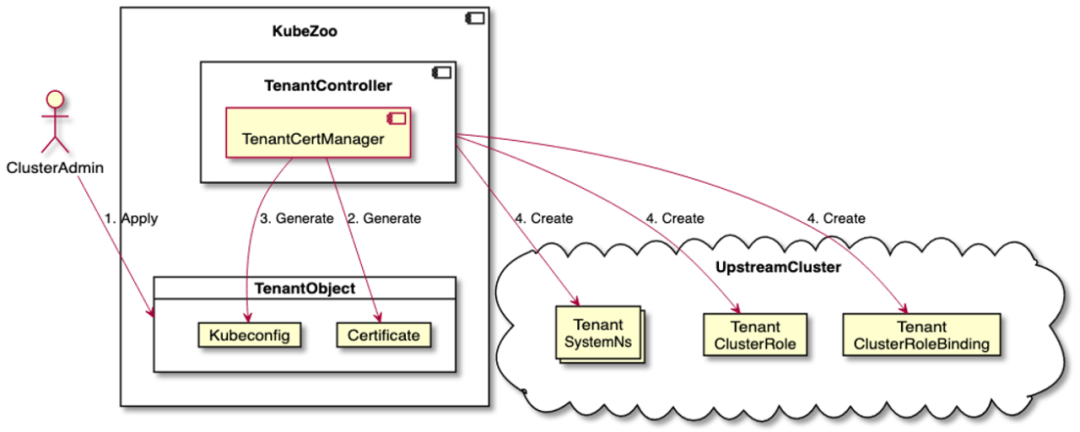

租户管理
KubeZoo 本身可以理解成一种特殊的 API Server,也需要自己的元数据存储服务,比如典型的我们会使用 Etcd 来存储租户相关的信息。对租户对象的管理方式和 Kubernetes 管理原生资源对象的方式是一致的。
- 当管理员创建一个租户对象之后,该 TenantController 会为租户签发一个证书,证书里携带了该租户的 ID,同时也会为该租户生成对应的 Kubeconfig,写入这个 Tenant 对象的 annotation 字段中。
- 下一步,这个 TenantController 会在后端集群中为租户初始化一些相关资源,包括租户的 Namespace,管理该租户权限相关的 Role 和 Rolebinding 对象。

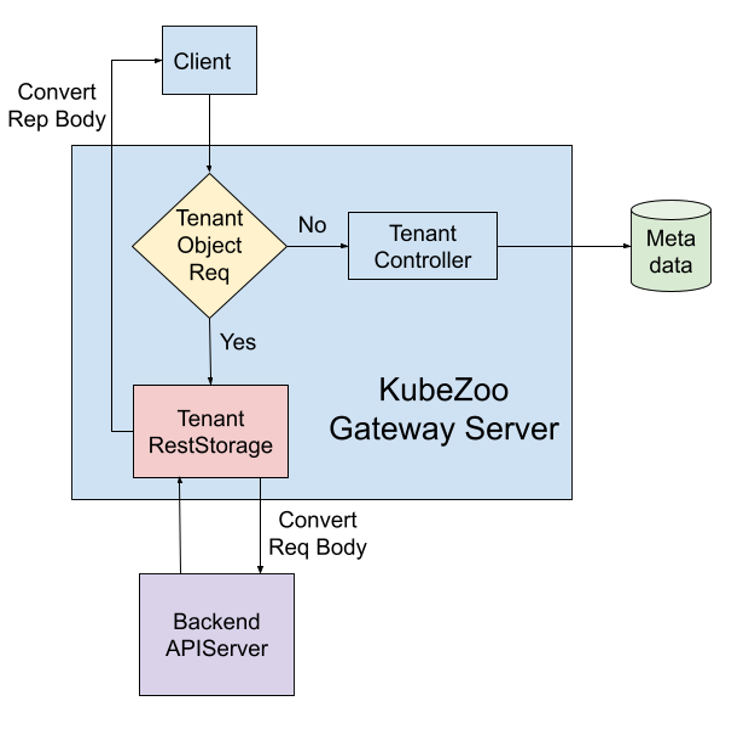

租户请求转换
KubeZoo 本身会同时处理两种请求:一种是来自管理员的请求,另一种是来自租户的请求。所以当一个请求到来之后,KubeZoo 会首先判断该请求是否为租户相关对象:
- 如果是处理 Tenant 对象,就直接交给 TenantController 处理,最终会存储到 KubeZoo 的 metadata server 中,即 Etcd 。
- 否则则说明是租户相关的请求,
- 这时会首先通过证书验证租户的身份,然后从证书中提取该 Tenant 的 ID,最后会通过 Tenant RestStorage 的接口转换租户请求,并发送给后端的 API Server。
- 后端 API Server 返回的响应也在经过处理之后也返回给租户。

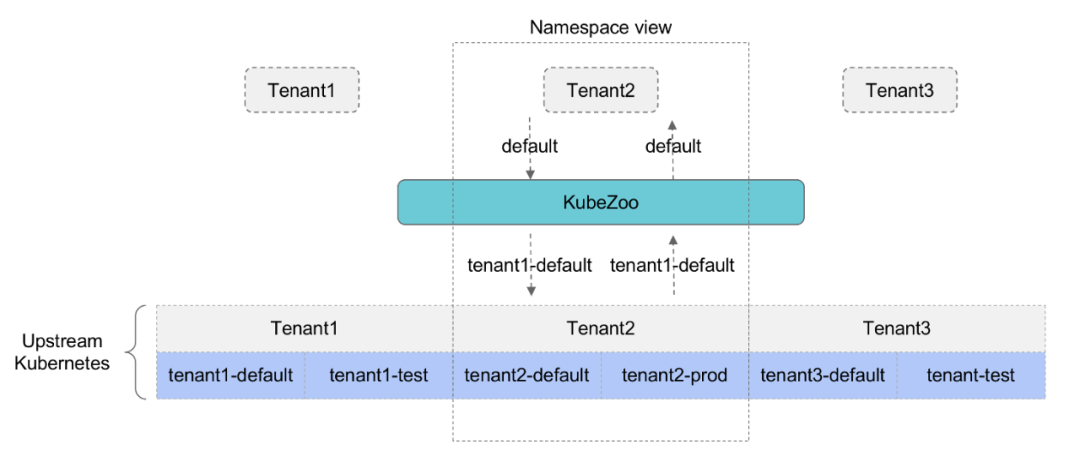

API 对象转换
Kubernetes 的资源可以分为两类:
Namespace 级别和 Cluster 级别。
这两种资源对象的协议转换方式也是有所区别的:
- Namespace 级别对象:需要对资源对象的 Namespace 做转换,保证不同租户的资源在后端集群中映射到不同的 Namespace, 巧妙利用了 Kubernetes 原生的 Namespace 隔离机制,实现不同租户的 API 视图隔离。
- Cluster 级别对象:需要对资源的对象的 name 做转换,保证不同租户的 Cluster 级别对象在后端集群没有命名冲突。
除了原生对象之外,KubeZoo 还支持用户自定义的 CRD 资源。CRD 资源都是运行在租户自定义的 API group 下,经过 KubeZoo 协议转换后,多个租户自定义的资源对象可以在后端集群并存而不发生冲突;同时 KubeZoo 还提供完善的过滤机制,使得租户定义的资源对象只对租户自己可见。

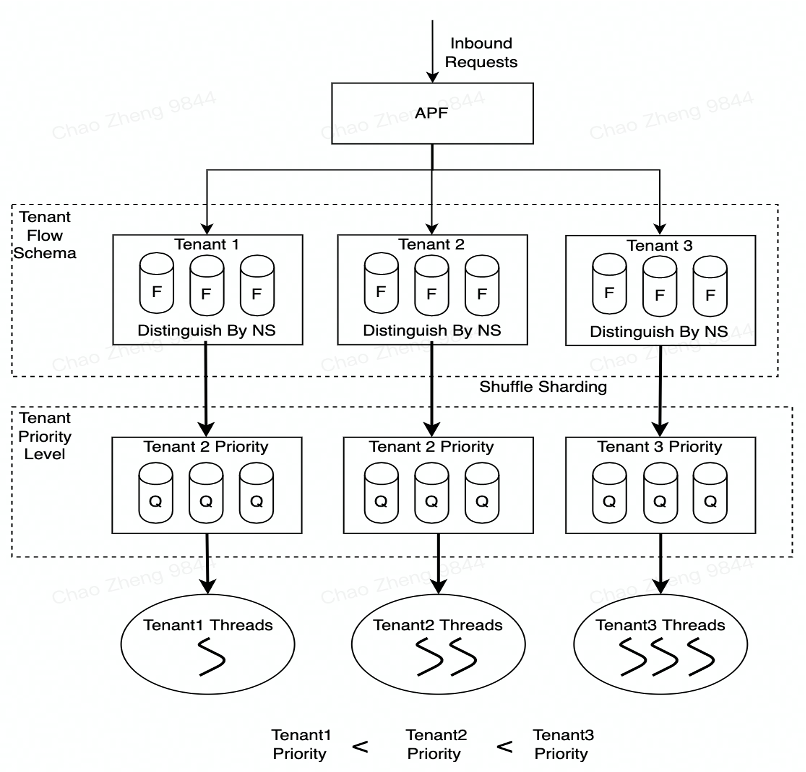

租户请求公平性
由于所有的租户请求都会经过 KubeZoo 的统一网关,所以要避免某个租户发送的大量请求把网关或者集群资源占满,进而影响其他租户请求的发送。
这种情况下我们沿用了 API Server 的 priority and fairness 机制,具体来说会为每一个租户创建 Flow Schema(用来匹配租户的流量),另一方面会为每一个 Flow Schema 对象创建 Priority Level(用来代表租户的权重)。
最后通过配置流量策略来保证不同租户之间请求的公平性。

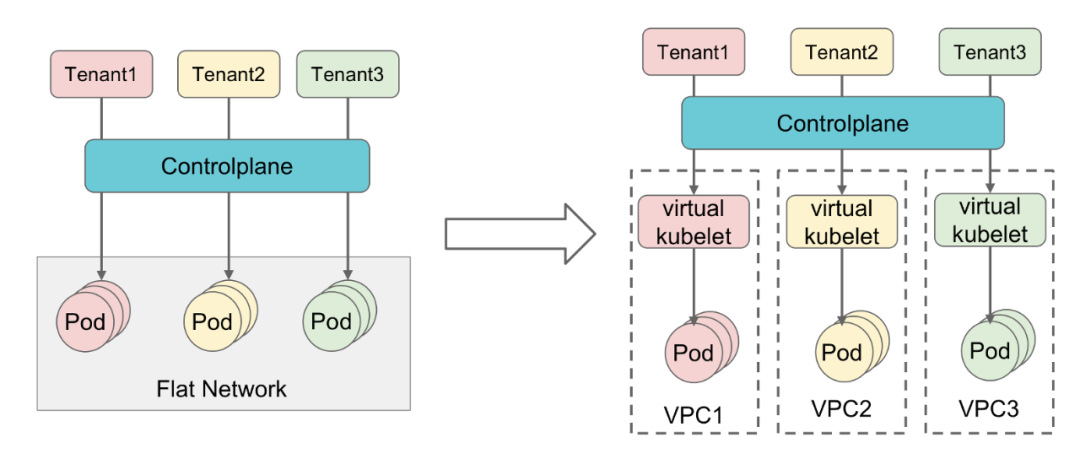

租户网络隔离(VPC)
在网络隔离方面可以细分为两个场景:
- 第一种场景是所有的租户都来自同一个公司的内部。在这种场景下信任度比较高,安全和审计也比较完善。这时后端集群通常可以采用一种扁平的网络,即不同租户的 Pod 之间的网络是可以互通的。
- 另外一种是公有云或者对租户的网络隔离性有较强要求的场景,我们可以在创建租户对象的时候分配对应的 VPC 和子网。当通过 Virtual Kubelet 共享资源池的时候,会同步 Pod 到后端集群,该同步过程中也会同步这个 VPC 和子网的网络配置。这样每一个租户就运行在一个独立的 VPC 内部,能够保证租户内部之间的网络互通,而租户之间的网络是相互隔离的。
总结
KubeZoo 是一种基于协议转换的 Kubernetes 的多租户网关方案。与现有的多租户方案对比,它有三方面的特点:
- 轻量级:主要体现在跟 Cluster as a Service 和 Control planes as a Service 对比,它的资源率利用率是非常高的,因为它只需要一个网关,无需为每一个租户起一个独立的控制面集群。相对应的,因为控制面集群的数量只有一个,其运维成本非常低。
- 高效率:主要体现在租户的集群创建方面。租户的集群创建相当于创建一个 Tenant 对象,一次 API 调用,所以租户的集群其实是秒级拉起,拉起之后可即刻使用。
- 租户隔离:KubeZoo 在租户隔离性方面也做得非常优秀。因为每个租户可以拥有独立且完整的 Kubernetes 集群视图,它既可以使用这个 namespace scope 的资源,又可以使用集群级别的资源。
KubeZoo 方案有几种典型的适用场景:
- 第一种是对集群的资源利用率和租户体验有极致要求。
- 第二种是海量的小租户共享一个大的资源池,每一个租户要求的资源量不多,但租户的总体数量比较多,KubeZoo 可以使其达到非常高效的共享资源池的效果。
Q&A
Q:
除了 DS 还有一些其他的限制吗?
A:
本质上来说 KubeZoo 的方案和 Virtual Cluster 有点类似,是一种 Serverless 的 Kubernetes 方案。
KubeZoo 针对 Pod、Deployment、Statefulset 等租户层面的对象都是不受限制的。
但是针对 Daemonset 和 Node 等集群共享资源对象是受限制,简单来说就是,如果多个租户共享一个集群的话,我们不希望任何一个租户对集群中的节点做任何操作,所以它不能用 Daemonset 也不能操作集群中的 Node。
Q:租户的 RBAC 支持吗?
A:支持。前面提到我们会为租户初始化三种资源,其中就包括租户自己的 Role 和 RoleBinding 对象,然后 KubeZoo 通过 impersonate 机制模拟租户身份。所以 RBAC 的体验跟原生集群的体验是一致的。
Q:不同租户创建的 CRD 能共用吗?
A:关于 CRD 可以介绍一下细节。我们在方案设计上是把 CRD 分为两类:
- 一种是租户级别的 CRD,每个租户都可以创建,相互之间是完全隔离的。
- 另一种是在公有云场景下提供系统级别的 CRD,在后端集群上会由同一个 Controller 进行处理。系统级别的 CRD 可以配置为一种特殊的策略,保证它对于某一个或某一些租户是开放的,这些租户可以创建系统级别的 CRD 的对象。
Q:不同租户的 Pod 部署到相同的 Node 上,性能互相影响怎么办?
A:一般来说,在公有云场景下,Pod 可能会通过一些隔离性更高的方式(比如 Kata 这种轻量级虚拟机)进行部署。在单节点的隔离性和性能优化上肯定会有一些对应的措施,保证每一个租户的资源占用不会超过它的最大申请量,性能互不影响。
Q:CTL 命令上有什么区别吗?
A:没有区别。KubeZoo 可以支持完整的 Kubernetes 的 API 视图,所以每一个租户用 Kubectl 跟单集群的方式完全一样,没有任何区别。唯一的不同是 KubeZoo 会为租户单独签发证书,发送 Kubeconfig,用户只需要指定正确的 Kubeconfig 即可。
Q:KubeZoo 和 Kubernetes 自己的多租户方案 HNC 比较有哪些优势和不足呢?
A:HNC 方案实现了一种层级化的 Namespace 的结构,目前还在演进当中的,尚未成为 Kubernetes 的标准 API 。KubeZoo 的优势在于它能跟现有标准的 Kubernetes API 打平。换句话说,假如以后标准 Kubernetes API 也支持 HNC, 那 KubeZoo 的每个租户也能使用 HNC,相当于 KubeZoo 是 HNC能力的一个超集。
Q:KubeZoo 的实际应用场景能举几个例子吗?
A:举例来说,在字节跳动内部,有一些比较小的业务在接入的时候需要的资源量不多,但是如果为这些业务独立维护一个集群,其运维和资源成本又比较高。在这种内场景下,其实是有一定的业务接入量。在公有云场景下,未必所有的租户都是大客户,可能会有一些小用户,他们的需求量不大。但是有点类似于 Kubernetes 的 Sandbox,他们需要体验一下 API 或者是他们做原型验证,这种场景也是非常适用的。
