mGPU 技术揭秘：mGPU 节点资源管理方案

在上一篇文章中，我们详细介绍了 mGPU 的核心技术之一：

基于 Kubernetes 的 GPU 共享调度方案 。本文是 mGPU 系列文章的第三篇， 将重点介绍节点资源管理方案。

来源 | 火山引擎云原生团队

为了解决独占式地使用 GPU 资源导致资源利用率低且成本高这个问题，火山引擎推出了 mGPU 方案，实现了 GPU 在不同容器间的共享、GPU 显存和算力的强隔离，帮助客户在共享使用 GPU 的同时，保证业务性能与资源不受干扰。

而要实现 GPU 共享的能力，除了上篇文章提到的需要

GPU 共享调度方案的支持外，节点层面的工作也是不可或缺的。

技术方案

资源上报

为了实现 1% 算力粒度和 1 MiB 显存粒度的 GPU 资源调度，我们将每块 GPU 的总算力虚拟化成了 100 个算力资源 mgpu-core，将每 MiB 的显存虚拟化成一个显存资源 mgpu-memory，并使用 DevicePlugin 进行资源的上报。

例如，一个节点上有 4 个 V100 GPU，每个 V100 的显存为 32 GiB，则 DevicePlugin 上报的 mGPU 资源总量如下：


apiVersion: v1

kind: Node

metadata:

  name: 10.xx.yy.zz

spec:

  ...

status:

  allocatable:

    vke.volcengine.com/mgpu-core: "400" # 节点可分配的 GPU 算力，单位为百分比

    vke.volcengine.com/mgpu-memory: "130040" # 节点可分配的 GPU 显存，单位为 MiB

  capacity:

    vke.volcengine.com/mgpu-core: "400" # 节点总的 GPU 算力，单位为百分比

    vke.volcengine.com/mgpu-memory: "130040" # 节点总的 GPU 显存，单位为 MiB

  ...


资源分配

当使用 mGPU 资源的 Pod 被

GPU 共享调度插件调度成功后，调度结果将被填充到 Pod 的 Annotation 字段中：


apiVersion: v1

kind: Pod

metadata:

  annotations:

    vke.volcengine.com/assumed: "true" # 标识 Pod 被调度成功

    vke.volcengine.com/gpu-index-container-app: "3" # 容器调度结果，表示名称为 app 的容器被调度到序号为 3 的 GPU 上

  name: test-mgpu

  namespace: default

spec:

  containers:

  - name: test

    resources:

      limits:

        vke.volcengine.com/mgpu-core: "30"

        vke.volcengine.com/mgpu-memory: "1024"

      requests:

        vke.volcengine.com/mgpu-core: "30"

        vke.volcengine.com/mgpu-memory: "1024"

  nodeName: 10.xx.yy.zz # Pod 调度结果，表示该 Pod 被调度到 10.xx.yy.zz 节点

...


该 Pod 申请了 30% 的 GPU 算力，以及 1024Mi 的显存，被调度到了序号为 3 的 GPU 上，而如何将该调度结果应用到底层的 mGPU driver 就成为了问题的关键。

理想情况下，调度器做出调度决策，将调度结果打到 Pod 的 Annotation 上后，mGPU Device Plugin 会在 Allocate 或 PreStartContainer 读取到该值，并打到容器的 NVIDIA_VISIBLE_DEVICES 环境变量，传递给内核中的 mGPU driver。

但实际的情况是，当前的 DevicePlugin API 无法做到上述流程，关于这点，我们可以看看当前 DevicePlugin API 的接口：


// DevicePluginServer is the server API for DevicePlugin service.

type DevicePluginServer interface {

   // Allocate is called during container creation so that the Device

   // Plugin can run device specific operations and instruct Kubelet

   // of the steps to make the Device available in the container

   Allocate(context.Context, *AllocateRequest) (*AllocateResponse, error)

   // PreStartContainer is called, if indicated by Device Plugin during registeration phase,

   // before each container start. Device plugin can run device specific operations

   // such as resetting the device before making devices available to the container

   PreStartContainer(context.Context, *PreStartContainerRequest) (*PreStartContainerResponse, error)

}



type AllocateRequest struct {

   ContainerRequests    []*ContainerAllocateRequest `protobuf:"bytes,1,rep,name=container_requests,json=containerRequests,proto3" json:"container_requests,omitempty"`

   XXX_NoUnkeyedLiteral struct{}                    `json:"-"`

   XXX_sizecache        int32                       `json:"-"`

}



type ContainerAllocateRequest struct {

   DevicesIDs           []string `protobuf:"bytes,1,rep,name=devices_ids,json=devicesIds,proto3" json:"devices_ids,omitempty"`

   XXX_NoUnkeyedLiteral struct{} `json:"-"`

   XXX_sizecache        int32    `json:"-"`

}



type PreStartContainerRequest struct {

   DevicesIDs           []string `protobuf:"bytes,1,rep,name=devices_ids,json=devicesIds,proto3" json:"devices_ids,omitempty"`

   XXX_NoUnkeyedLiteral struct{} `json:"-"`

   XXX_sizecache        int32    `json:"-"`

}


可以看到，在 DevicePlugin API 的 Allocate 和 PreStartContainer 的参数中，没有任何可以定位到 Pod 和 Container 的信息，只有 DeviceIDs 数组列表。因此，在 kubelet 调用 DevicePlugin 的这两个接口时，研发人员无法知道本次 Allocate 是针对哪个 Pod 的，也就无法拿到 Pod 上的环境变量。同时在 PreStartContainer 阶段，也无法再为 Container 传递环境变量。

为了解决这个问题，火山引擎云原生团队采取了如下方案：

• 在 Allocate 阶段 ，将分配的算力、显存的大小以及 DevicesIDs 数组的哈希值保存在容器的环境变量中。
• 在 PreStartContainer 阶段 ，kubelet 的 Pod Resource API 中就可以拿到每个 Pod/Container 申请的 mGPU Resource 资源，此时我们根据 PreStartContainerRequest 里的 DevicesIDs 找到与之匹配的 Pod 和 Container，从 Annotation 中拿到分配好的 GPU 卡，在节点上持久化 DevicesIDs 和 GPU 卡之间的映射关系。
• mGPU Driver 在启动容器前 ，先从容器环境变量中得到算力、显存的大小以及 DevicesIDs 的相关信息，根据节点上持久化的 DevicesIDs 和 GPU 卡之间的映射关系，就能得到调度器的 GPU 卡分配结果，从而将这些资源分配给容器。

资源监控

在早期的 GPU 监控中，我们会使用一些 NVML 工具来对 GPU 卡的基本信息进行采集，并持久化到监控系统的数据存储层，比如通过 nvidia-smi 这样的命令也是可以获取到 GPU 的基本信息的。

但随着整个 AI 市场的发展和成熟，对于 GPU 的监控也越来越需要一套标准化的工具体系，例如 NVIDIA 提供的 dcgm-exporter 套件。 而在 mGPU 共享场景下，我们还需要做到 Pod/容器/mGPU 级别的资源监控。

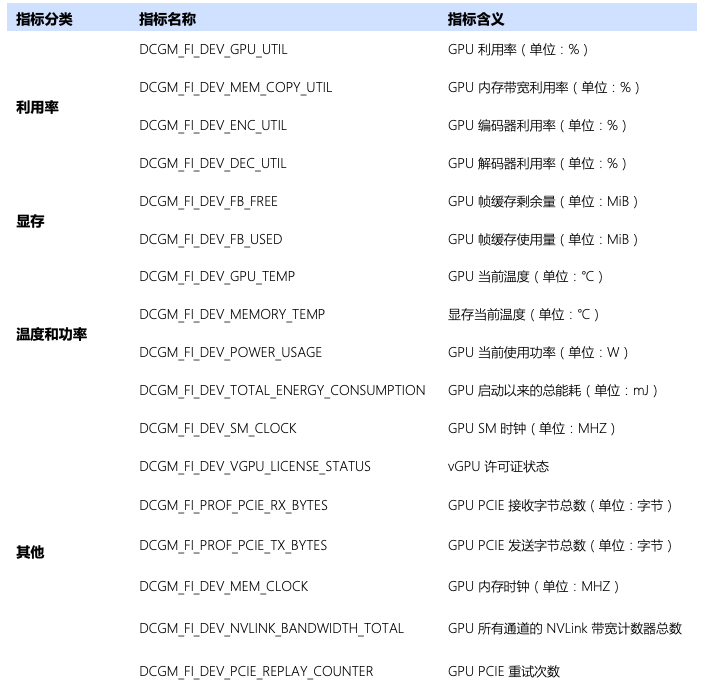

NVIDIA 官方实现了一个 DCGM-Exporter 组件，可以通过 DCGM 收集节点上 GPU 的各项指标，并通过 HTTP 接口暴露出去，常见指标如下：

在原生的 GPU 独占场景，GPU 的利用率情况即代表的容器的利用率情况。而在我们的共享 GPU 场景下，每张 GPU 是会被分配给多个容器的，因此除了上述的 GPU 卡指标外，我们还希望能够获取到 每个 Pod/容器的 GPU 使用率、内存使用量 。

当然，NVIDIA 肯定没有直接提供相关的接口获取这些信息，我们需要通过其他技术手段的配合来达到这个目的。

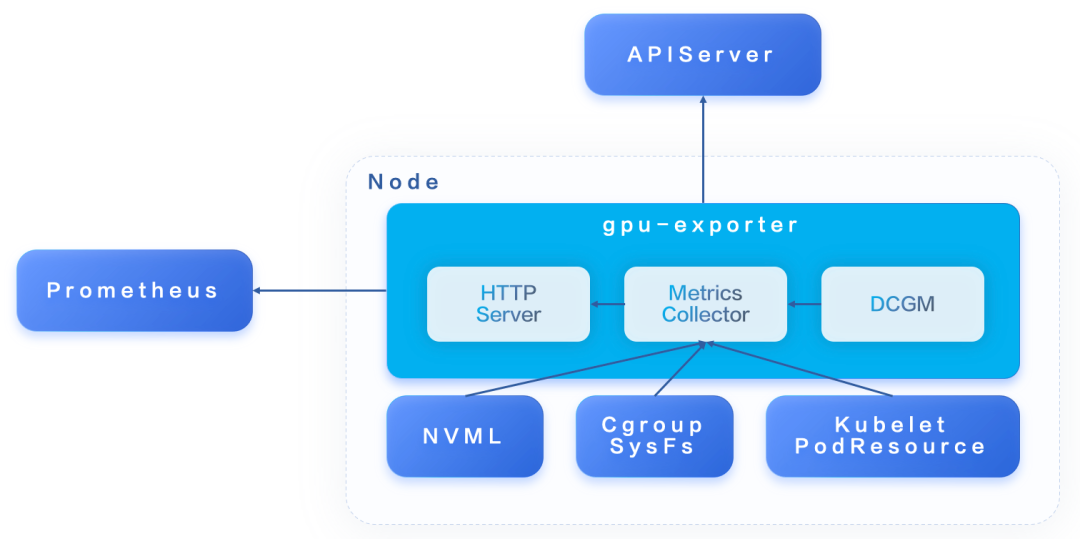

众所周知，通过 NVML 接口可以拿到每个进程在每张卡上的 GPU 使用率、显存使用量，如果我们能拿到容器和进程之间的匹配关系，就可以通过对容器内的每个进程的 GPU 使用量进行求和，从而得到整个容器的 GPU 使用量。幸运的是，通过配合使用 Cgroup，这个目标可以被实现。具体方式如下：

• 通过 Cgroup fs 目录树结构，在组件内构造出 PodsUID → ContainersUID → Pids 的三层树结构，从而可以得到每个 Pod、每个 Container 中包含的进程。
• 通过 NVML 接口，获取每张卡上每个进程使用的 GPU 资源，包括 GPU 利用率、显存利用率、显存使用量等。
• 通过 APIServer Watch 本节点的 Pods，从 Pod 信息可以获取 Pod/Container 的 GPU 分配量，Name 和 UID 的映射关系，定时遍历每个 Pod，统计求和每个 Pod/Container 中所有进程的 GPU 利用率、显存利用率、显存使用量等指标并记录在内存中。
• 通过 HTTP 接口将所有收集的指标暴露。

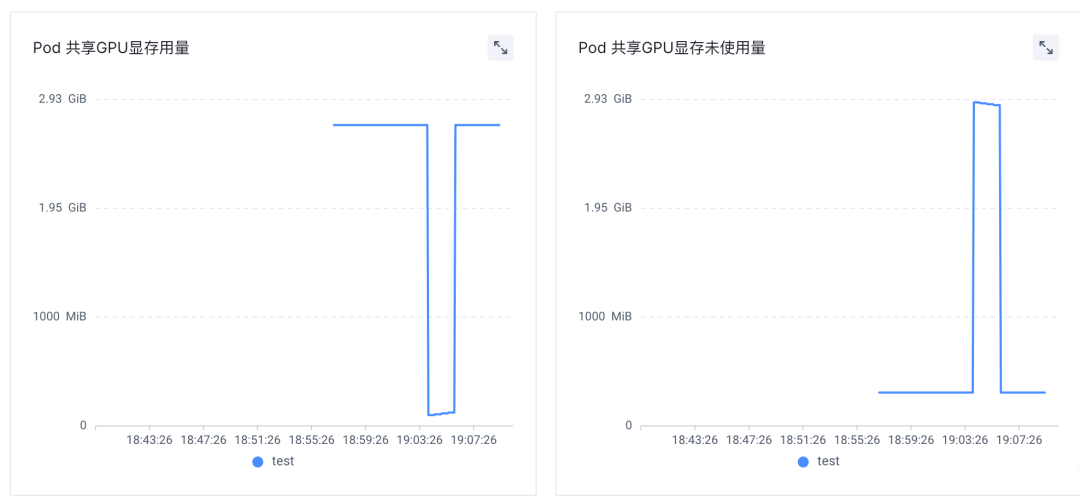

• 采集到 Prometheus 监控。

以上就是火山引擎 mGPU 节点资源管理方案的概述，欢迎企业用户扫描以下二维码开通服务并体验。
