嵌入式数据分析，即在企业现有业务系统中按需集成各类数据分析能力。随着越来越多企业重视BI的部署和应用，在内部实现嵌入式数据分析也展现出强烈需求。本文将具体介绍字节跳动内部嵌入式数据分析实践。

picture.image

文 | 祖华、Lily

来自字节跳动数据平台BI数据应用团队

商业智能 (BI) 已经广泛被应用到用户实际业务过程中，如果BI作为独立应用平台应用，那么用户在日常使用业务系统（比如CRM/ERP/OA等）时，就需要经常切换不同系统，繁杂登录过程与应用系统的切换，会导致业务思考的中断，降低效率。这不利于BI在企业内做推广，也难实现IT应用管理平台的统一。

因此将低门槛数据分析操作功能，和已完成的看板结果直接放置在业务系统程序的UI中，就会保证业务用户数据洞察的连续性和可用性。

该篇文章以字节跳动内部应用的实操案例，来完成如下业务场景。

picture.image

业务场景

案例一

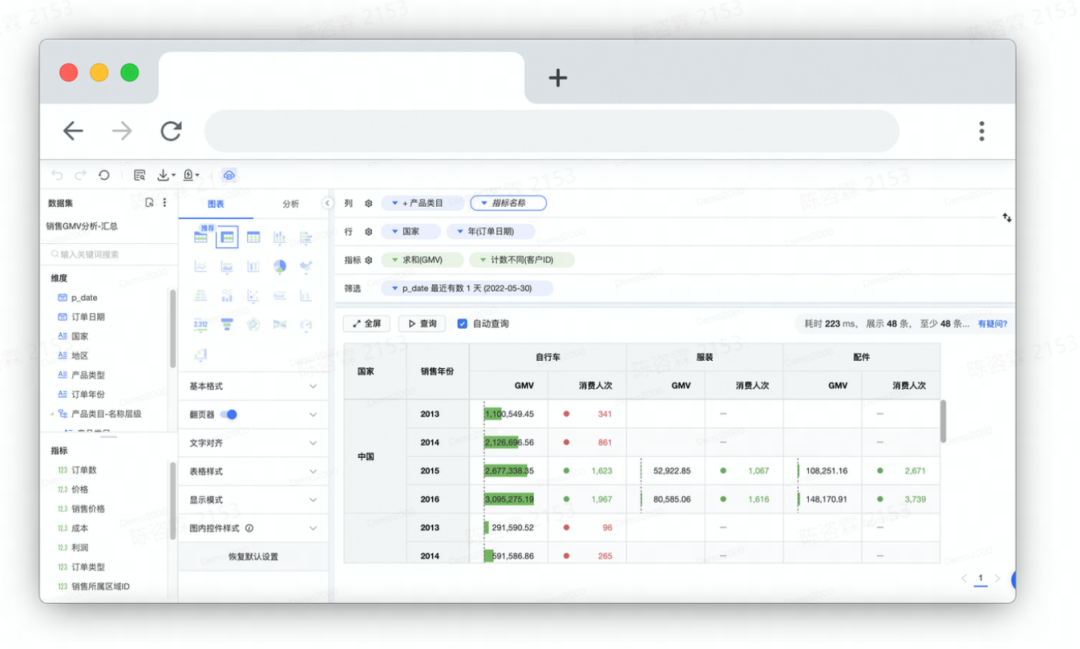

张小明同学希望在自己的运营平台上接入BI的可视化分析能力，能够在运营平台上通过点击、拖拽等页面交互方式便可以快速生成可视化图形，获取数据洞见。

经过调研后决定集成Datawind平台，将自己的数据源通过数据准备导入到Datawind中作为数据集，并在运营平台上嵌入该数据集的可视化查询页面。之后可以直接在运营平台上直接做数据拖拽分析，极大地提高了数据分析效率。

picture.image

案例二

王小红同学想要建立运营数据看板并分享给不同的地区经理，希望不同的地区经理只看到本地区数据。并且这些数据看板可以集成到地区经理最常用的CRM系统之中。

小红发现Datawind能够满足制作数据看板的诉求，并且Datawind的行权限、自定义筛选器也能满足平台对数据权限控制的需要，也可以快速集成到自己的CRM系统中，最后决定使用嵌入Datawind仪表盘的方式搭建运营数据看板。

picture.image

案例三

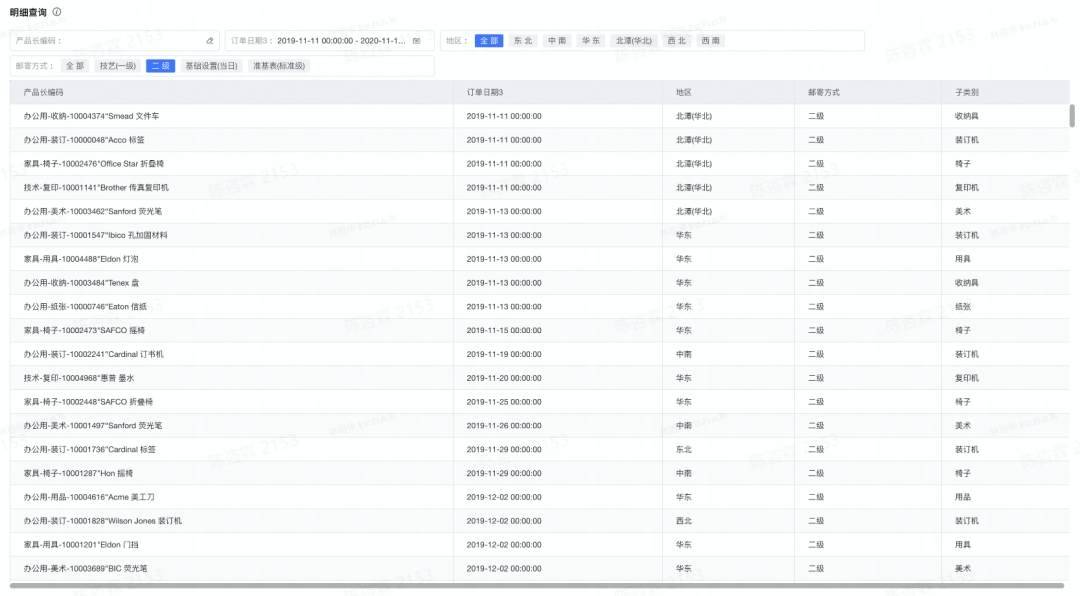

李小华同学需要对海量的商品交易记录进行查询。他希望使用这样一款查询工具：具备对海量明细数据的查询能力、支持丰富的筛选操作、能够配置表格和单元格样式、必要时可以对表格列的字段公式进行改写。确认Datawind满足需要后，李小华在Datawind上建立了明细数据报表并将其嵌入到商品交易管理系统中，让每个相关运营同学都能快速查询获得想要的数据结果。

picture.image

Iframe集成方案

为了最方便快捷实现集成，可以通过Iframe的方式对接，操作方式如下。

概述

该操作需要开发人员完成，主要操作步骤如下所示：

Step 1. 获得目标仪表盘/图表的URL链接

Step 2. 链接修改

Step 3. 生成代码

picture.image

该开发人员建议在需要操作的项目中赋予项目管理员权限，完成后再根据实际情况赋予权限。

picture.image

Step 1.获得目标仪表盘/图表的URL链接

如下两种方式均可获得目标仪表盘/图表/大屏的链接，得到的结果是一致的
仪表盘移动端则只能按照第二种方式获得

1. 直接在产品中获得

（1）仪表盘/图表

图表

进入到仪表盘预览状态

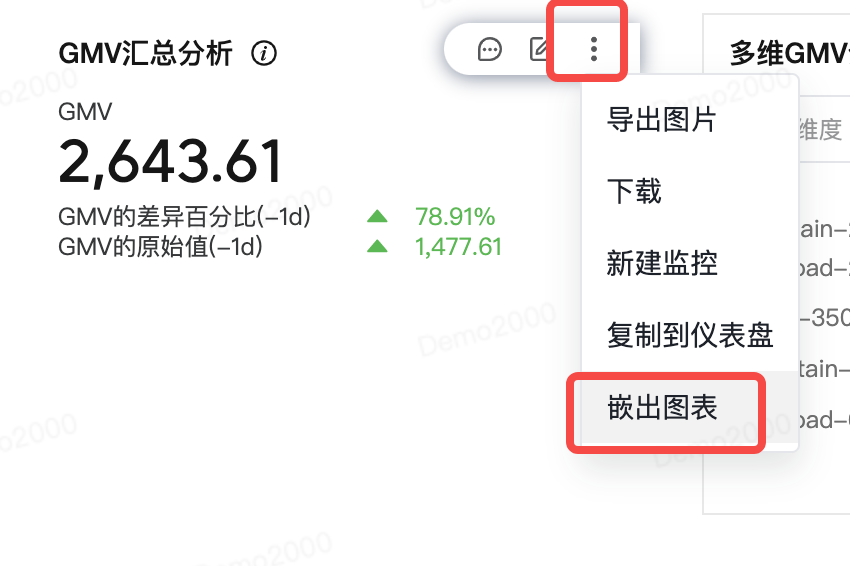

点击需嵌入图表右侧，选择「嵌出图表」

picture.image

显示「复制成功」，之后可以鼠标右键复制，或者键盘crtl+V即可

仪表盘

进入到仪表盘预览状态

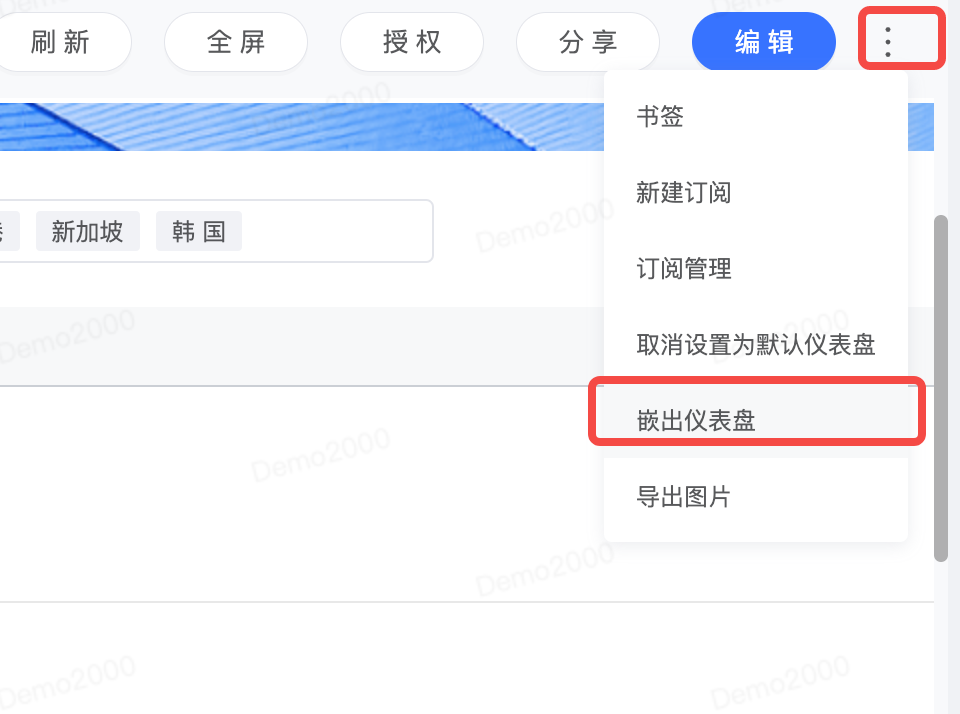

点击需嵌入图表右侧，选择「嵌出仪表盘」

picture.image

显示「复制成功」，之后可以鼠标右键复制，或者键盘crtl+V即可。

（2）大屏

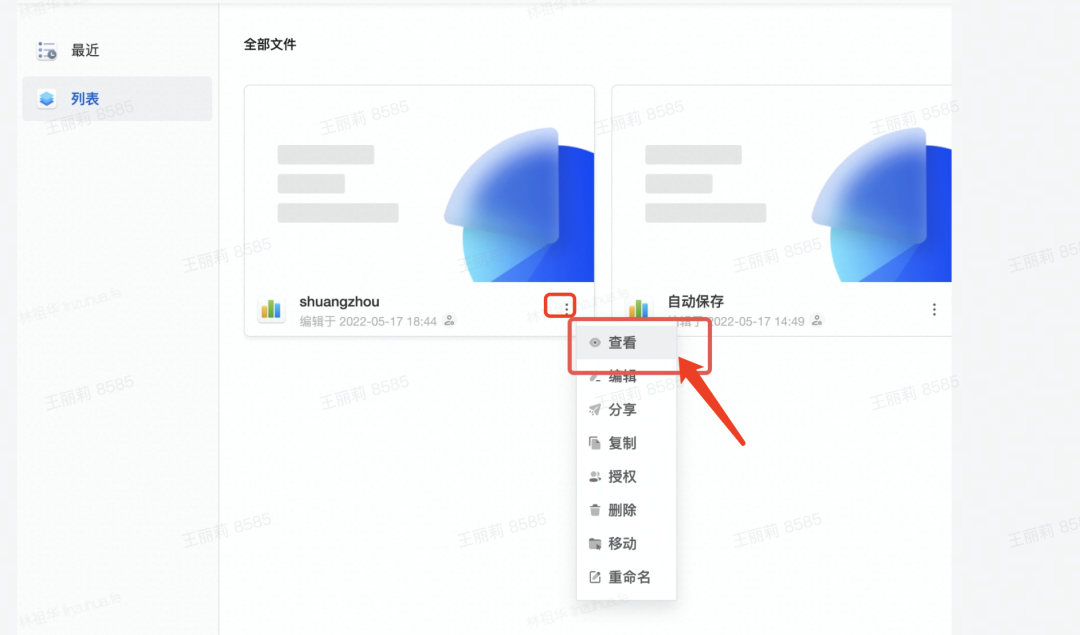

如图在列表页选择查看，打开之后复制浏览器URL即可

picture.image

2. 自行拼接

选择自行拼接，则按照如下方式进行，划下划线内容是变量，在如下参数详解要解释的，其他为固定内容

仪表盘

$HOST/#/external/dashboard/$ DASHBOARD_ID?appId=$APP_ID&inline=true

比如：





          https://console.volcengine.com/bi#/external/dashboard/47610?appId=1010681&inline=true

移动端仪表盘



 `$HOST-h5
 /dashboard/?appId=
 $APP\_ID
 &id=
 $DASHBOARD\_ID
 &inline=true`

比如：





          https://console.volcengine.com/bi-h5/dashboard/?appId=1010681&id=47610&inline=true

picture.image

注意：移动端链接只能移动端设备访问，如果该链接在PC端打开，则默认跳转为PC端链接。

picture.image

图表

$HOST/#/external/dashboard/$ DASHBOARD_ID/ $REPORT\_ID?appId=$ APP_ID&inline=true

比如：





          https://console.volcengine.com/bi#/external/dashboard/47610/305962?appId=1010681&inline=true

可视化查询

$HOST/#/dataQuery?appId=$ APP_ID&inline=true

比如：





          https://console.volcengine.com/bi#/dataQuery?appId=1010681&inline=true

大屏

$HOST/vScreen/preview?appId=$ APP_ID&id=$VSCREEN_ID&resizeMode=auto

比如：





          https://console.volcengine.com/bi#/vScreen/preview?appId=1010681&id=11&resizeMode=auto

参数详解

$HOST

SaaS环境 设置为https://console.volcengine.com/bi
私有化部署环境 替换为产品部署的域名

$HOST-h5

移动端的域名

SaaS环境 设置为https://console.volcengine.com/bi-h5
私有化部署环境 替换为产品移动端部署的域名

$APP_ID

项目id。在项目下任意打开地址均可获得，如图所示，任意打开一个项目下的链接，URL如下所示，app_Id值为1010681





          https://console.volcengine.com/bi#/dashboard/47610?appId=1010681

$DASHBOARD_ID

在列表页面打开需要外嵌的仪表盘，获得浏览器的URL链接如下，则dashboardId值为47610





            https://console.volcengine.com/bi#/dashboard/47610?appId=1010681

$REPORT_ID

图表id，标识唯一的图表。可视化查询页面UR L的 rid 表示图表id 。在如下可视化查询链接中，reportId值为306828





          https://console.volcengine.com/bi#/dataQuery?appId=1010681&id=98850742&rid=306828&sid=22569

$VSCREEN_ID

大屏id。在如下仪表盘链接中，vscreenId值为4750





          https://console.volcengine.com/bi#/vScreen/4750?resizeMode=auto

Step2.加入特性，修改链接

在iframe的url中传入 feature 参数来配置通用特性，以下是该特性的解释说明，可以根据实际情况选择需要的特性。



{

  "dashboard": {                       // --- 仪表盘模块特性 ---

    "showHeader": true,                // 显示Header

    "showFavor": true,                 // 显示收藏

    "showOwner": true,                 // 显示owner

    "actions": [                       // 仪表盘操作，数组类型

      "refresh",                       // 刷新

      "fullscreen",                    // 全屏

      "share",                         // 分享

      "subscribe",                     // 订阅

      "snapshot",                      // 书签

      "auth",                          // 授权

      "edit",                          // 编辑

      "setAsDefaultDashboard",         // 设为默认仪表盘

      "exportImage",                   // 导出图片

      "embed",                         // 嵌出

      "accessStatistics"               // 访问统计

    ],

    "report": {                        // --- 仪表盘图表特性 ---

      "showHeader": true,              // 显示header

      "actions": [                     // 仪表盘图表操作，数组类型

        "imgExport",                   // 导出图片

        "excelExport",                 // 导出excel

        "pivotExport",                 // 导出透视表

        "copyToDashboard",             // 复制图表

        "embed",                       // 嵌出图表

        "createMonitor"                // 新建监控

      ],

    },

    "sheet": {                         // --- 仪表盘sheet特性 ---

      "tabPosition": "top"             // tab页显示位置，可选top/left

    },

  }

}

特性说明

| showHeader | 是否显示/隐藏仪表盘的header头部 | true

false | | dashboard | actions | 仪表盘操作，数组类型，仅showHeader值为ture才生效；

需要的操作直接填到数组中即可

| refresh 刷新

fullscreen 全屏

auth 授权

share 分享

snapshot 书签

subscribe 新建订阅和订阅管理

setAsDefaultDashboard 设置为默认仪表盘/取消设置为默认仪表盘

embed 嵌出

exportImage 导出图片 | | report | showHeader | 是否显示图表header

| true

false

| | report | actions | 图表操作，数组类型，仅report的showHeader值为ture才生效；

需要的操作直接填到数组中即可 | imgExport 导出图片

excelExport 下载

createMonitor 新建监控

pivotExport导出透视表，仅透视表存在该特性

copyToDashboard 复制到仪表盘embed 嵌出图表

| | sheet | tabPosition | 仪表盘多sheet时，tab的显示位置

| top 居上

left 居左

Step3.生成代码

根据上述获得的信息来拼接代码，比如以获得的仪表盘链接举例：





          https://console.volcengine.com/bi#/external/dashboard/47610?appId=1010681&inline=true

1. 生成HTML代码

比如如下代码指的是隐藏仪表盘header





          <iframe allowfullscreen="true" src='https://console.volcengine.com/bi#/external/dashboard/47610?appId=1010681&inline=true&feature={"dashboard":{"showHeader":false}}' />

2. 使用实例

如果在使用 React 框架，参考如下实例
在iframe的url中传入feature 参数来配置通用特性。 feature 的类型为 JSON.stringify 后的特性配置对象。可以参考如下的iframe 嵌入代码隐藏仪表盘header



import React from 'react'

import ReactDOM from 'react-dom'



class EmbedComponent extends React.Component {

  render() {

    return (

      <iframe

        allowFullScreen

        src={`https://console.volcengine.com/bi#/external/dashboard/47610?appId=1010681&inline=true&feature=${

          JSON.stringify(

            {

              dashboard: {

                 showHeader: false

              }

            }

          )

        }`}

      />

    )

  }

}



ReactDOM.render(<EmbedComponent />, document.querySelector('body'))

产品介绍

火山引擎智能数据洞察DataWind ：

智能数据洞察是一款支持大数据明细级别自助分析的增强型 ABI 平台。从数据接入、数据整合，到查询、分析，最终以数据门户、数字大屏、管理驾驶舱的可视化形态呈现给业务用户，让数据发挥价值。后台回复数字“5”了解产品， 并参与 30天免费试用 ！
