观点 | 如何构建面向海量数据、高实时要求的企业级OLAP数据引擎?

技术

picture.image

数据仓库发展历程很久,随着云计算等技术发展以及海量数据应用场景等出现,对数据仓库提出全新要求,高性能、实时性、云原生等成为数据仓库发展关键词,也因此演变出不同的数仓发展路径。

在字节跳动十年发展历程中,各类业务数据量膨胀,不断挑战数据能力边界,也让字节跳动在数据链路优化处理、提升分析效率、数据仓库选型、数据引擎架构搭建等层面积累丰富经验。

picture.image

picture.image

本文将分为四篇呈现,为你解答以下问题:

  • 行业趋势篇: 数仓领域的未来趋势解读 点击查看

  • 技术选型篇: 数据库引擎百花齐放,为什么要大力投入ClickHouse?点击查看

  • 落地方案篇: 如何构建面向海量数据、高实时要求的一个企业级OLAP数据引擎?

  • 最佳实践篇: 深入产业实践,剖析最佳实践

picture.image

picture.image

picture.image

picture.image

落地方案篇

picture.image

picture.image

picture.image

此前两篇文章主要介绍了字节对于数据仓库未来发展趋势的判断,以及选择ClickHouse作为内部众多应用载体的原因。

在字节跳动各产品线飞速成长的过程中,对数据分析能力也提出了更高的要求,现有的主流数据分析产品都没办法完全满足业务要求。因此,字节跳动在ClickHouse引擎基础上重构了技术架构,实现了云原生环境的部署和运维管理、存储计算分离、多租户管理等能力,推出了云原生数据仓库ByteHouse。

在性能、可扩展性、稳定性、可运维性以及资源利用率方面都实现了巨大提升,能够很好的满足字节跳动数据量极大、实时性要求极高、场景丰富的业务需求。

我们可以从下面几个方面认识ByteHouse:

极致性能

在延续了ClickHouse单表查询强大性能的同时,新增了自研的查询优化器,在多表关联查询和复杂查询场景下性能提升若干倍,实现了在各类型查询中都达到极致性能。

新一代MPP架构,存算分离

使用新式架构,Shared-nothing的计算层和Shared-everything的存储层,可以性能损耗很小的情况下,实现存储层与计算层的分离,独立按需扩缩容。

资源隔离,读写分离

对硬件资源进行灵活切割分配,按需扩缩容。资源有效隔离,读写分开资源管理,任务之间互不影响,杜绝了大查询打满所有资源拖垮集群的现象。

丰富功能

ByteHouse提供客户丰富的企业级能力,如: 兼容ANSI-SQL 2011标准、支持多租户、库表资产管理、基于角色的权限管理以及多样的性能诊断工具等。

picture.image

ByteHouse架构设计

picture.image

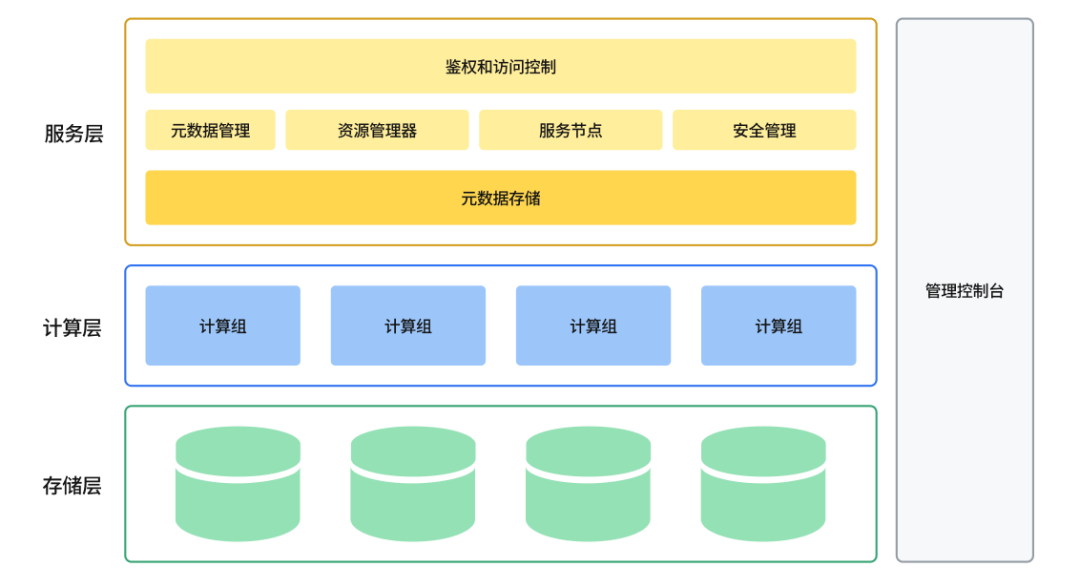

ByteHouse整体架构图

云原生数据仓库ByteHouse总体架构图如上图所示,设计目标是实现高扩展性、高性能、高可靠性、高易用性。从下往上,总体上分服务层、计算层和存储层。

服务层

服务层包括了所有与用户交互的内容,包括用户管理、身份验证、查询优化器,事务管理、安全管理、元数据管理,以及运维监控、数据查询等可视化操作功能。

服务层主要包括如下组件:

  • 资源管理器

资源管理器(Resource Manager)负责对计算资源进行统一的管理和调度,能够收集各个计算组的性能数据,为查询、写入和后台任务动态分配资源。同时支持计算资源隔离和共享,资源池化和弹性扩缩等功能。资源管理器是提高集群整体利用率的核心组件。

  • 服务节点

服务节点(CNCH Server)可以看成是Query执行的master或者是coordinator。每一个计算组有1个或者多个CNCH Server,负责接受用户的query请求,解析query,生成逻辑执行计划,优化执行计划,调度和执行query,并将最终结果返回给用户。计算组是 Bytehouse 中的计算资源集群,可按需进行横向扩展。

服务节点是无状态的,意味着用户可以接入任意一个服务节点(当然如果有需要,也可以隔离开),并且可以水平扩展,意味着平台具备支持高并发查询的能力。

  • 元数据服务

元数据服务(Catalog Service)提供对查询相关元数据信息的读写。Metadata主要包括2部分:Table的元数据和Part的元数据。表的元数据信息主要包括表的Schema,partitioning schema,primary key,ordering key。Part的元数据信息记录表所对应的所有data file的元数据,主要包括文件名,文件路径,partition, schema,statistics,数据的索引等信息。

元数据信息会持久化保存在状态存储池里面,为了降低对元数据库的访问压力,对于访问频度高的元数据会进行缓存。

元数据服务自身只负责处理对元数据的请求,自身是无状态的,可以水平扩展。

  • 安全管理

权限控制和安全管理,包括入侵检测、用户角色管理、授权管理、访问白名单管理、安全审计等功能。

计算层

通过容器编排平台(如 Kubernetes)来实现计算资源管理,所有计算资源都放在容器中。

计算组是计算资源的组织单位,可以将计算资源按需划分为多个虚拟集群。每个虚拟集群里包含0到多台计算节点,可按照实际资源需求量动态的扩缩容。

计算节点主要承担的是计算任务,这些任务可以是用户的查询,也可以是一些后台任务。用户查询和这些后台任务,可以共享相同的计算节点以提高利用率,也可以使用独立的计算节点以保证严格的资源隔离。

计算组是无状态的,可以快速水平扩展。

存储层

采用HDFS或S3等云存储服务作为数据存储层。用来存储实际数据、索引等内容。

数据表的数据文件存储在远端的统一分布式存储系统中,与计算节点分离开来。底层存储系统可能会对应不同类型的分布式系统。例如HDFS,Amazon S3, Google cloud storage,Azure blob storage,阿里云对象存储等等。底层存储是天然支持高可用、容量是无限扩展的。

不同的分布式存储系统,例如S3和HDFS有很多不同的功能和不一样的性能,会影响到我们的设计和实现。例如HDFS不支持文件的update, S3 object move操作时重操作需要复制数据等。

通过存储的服务化,计算层可以支持ByteHouse自身的计算引擎之外,将来还可以便捷地对接其他计算引擎,例如Presto、Spark等。

picture.image

数据导入导出

ByteHouse包括一个数据导入导出(Data Express)模块,负责数据的导入导出工作。

picture.image

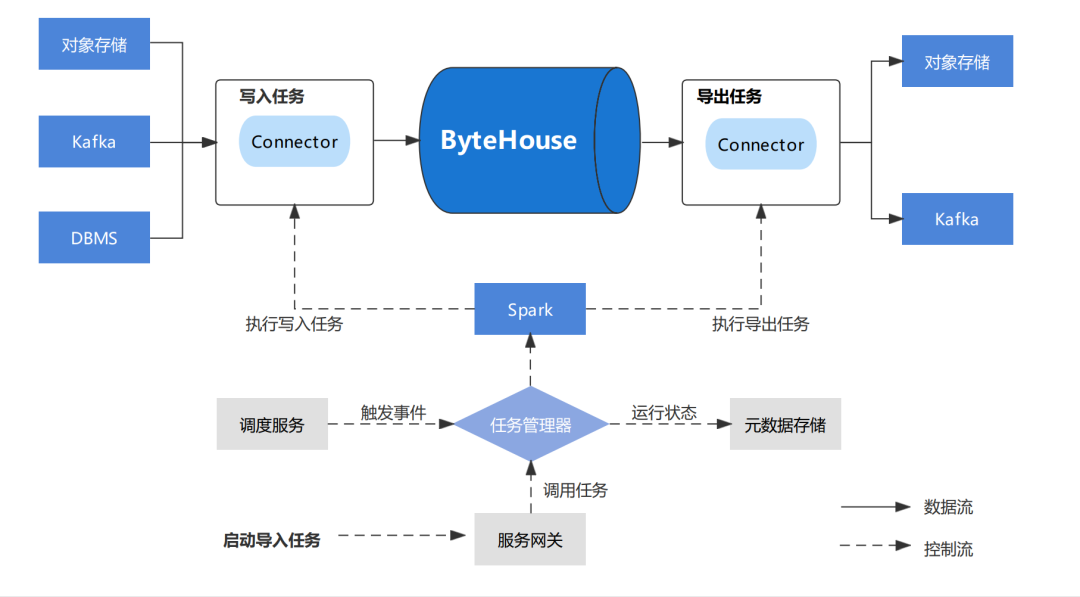

Data Express模块架构图

Data Express 为数据导入/导出作业提供工作流服务和快速配置模板,用户可以从提供的快速模板创建数据加载作业。

DataExpress 利用 Spark 来执行数据迁移任务。

主要模块:

  • JobServer
  • 导入模板
  • 导出模板

JobServer 管理所有用户创建的数据迁移作业,同时运行外部事件触发数据迁移任务。

启动任务时,JobServer 将相应的作业提交给 Spark 集群,并监控其执行情况。作业执行状态将保存在我们的元存储中,以供 Bytehouse 进一步分析。

ByteHouse支持离线数据导入和实时数据导入。

离线导入

离线导入数据源:

  • Object Storage:S3、OSS、Minio

  • Hive (1.0+)

  • Apache Kafka /Confluent Cloud/AWS Kinesis

  • 本地文件

  • RDS

离线导入适用于希望将已准备好的数据一次性加载到 ByteHouse 的场景,根据是否对目标数据表进行分区,ByteHouse 提供了不同的加载模式:

  • 全量加载:全量将用最新的数据替换全表数据。

  • 增量加载:增量加载将根据其分区将新的数据添加到现有的目标数据表。ByteHouse 将替换现有分区,而非进行合并。

支持的文件类型

ByteHouse的离线导入支持以下文件格式:

  • Delimited files (CSV, TSV, etc.)

  • Json (multiline)

  • Avro

  • Parquet

  • Excel (xls)

实时导入

ByteHouse 能够连接到 Kafka,并将数据持续传输到目标数据表中。与离线导入不同,Kafka 任务一旦启动将持续运行。ByteHouse 的 Kafka 导入任务能够提供 exactly-once 语义。您可以停止/恢复消费任务,ByteHouse 将记录 offset 信息,确保数据不会丢失。

ByteHouse 在流式导入中支持以下消息格式:

  • Protobuf
  • JSON

picture.image

总结

云原生数据仓库ByteHouse是一个具备极致性能、能够存储和计算资源分别按需扩缩容、功能丰富的数据分析产品,是一个面向海量数据、高实时要求的一个企业级OLAP数据引擎。

ByteHouse在字节跳动的众多场景中有着丰富的经验积累,尤其是在实时数据分析场景和海量数据灵活查询场景,都有超大规模的应用。ByteHouse基于自研技术优势和超大规模的使用经验,为企业大数据团队带来新的选择和支持,以应对复杂多变的业务需求,高速增长的数据场景。 目前,ByteHouse已在火山引擎上提供免费试用,欢迎大家来尝试,并为我们提出宝贵建议。

picture.image

篇预告: 深入产业实践,剖析 ByteHouse 最佳实践

ByteHouse在字节跳动内部支撑了超过80%的分析应用,包括广告、算法、 模型 、A/B测试场景等,都是由ByteHouse提供服务,在外部客户实践中也积累了不少典型场景,最后一篇将为您揭秘ByteHouse最佳 实践。

picture.image

产品介绍

火山引擎ByteHouse

统一的大数据分析平台。目前提供企业版和云数仓两种版本,企业版是基于开源的企业级分析型数据库,支持用户交互式分析PB级别数据,通过多种自研表引擎,灵活支持各类数据分析和应用;云数仓版作为云原生的数据分析平台,实现统一的离线和实时数据分析,并通过弹性扩展的计算层和分布式存储层,有效降低 企业大数据分析。后台回复数字“6”了解产品
