dubbo系列之-序列化

一款更有价值的序列化协议，dubbo也是很早就支持到了，就是大名鼎鼎的 "protobuf"

protobuf 协议需要有.proto 文件和转换工具支持 （https://github.com/protocolbuffers/protobuf/releases），我们这里为了简单采用protostuff进行测试，他们两者生成的二进制数据结构格式完全相同的，可以说protostuff是一个基于Protobuf的序列化工具，protostuff通过schema的形式简化了复杂的自定义过程。

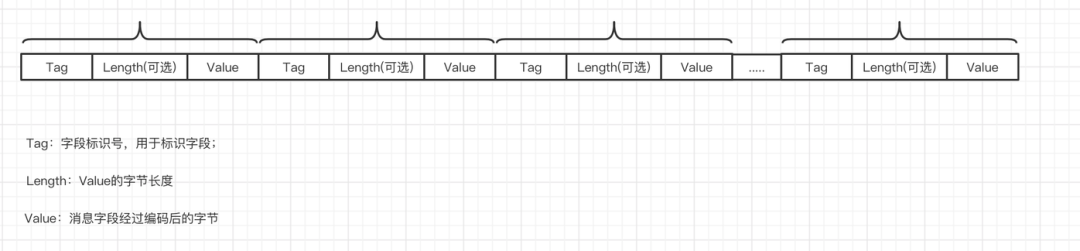

protobuf采用T-L-V (Tag-Length-Value)作为存储方式，既压缩后的字节流为如下形式。

tag的计算公式为：

变量索引 << 3 | wire_type

01、wire_type

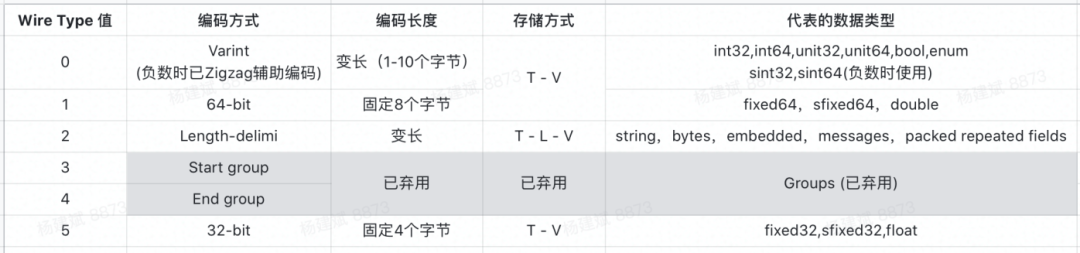

那么分析下Tag，tag代表数据类型wire_type和变量索引index，基础数据类型总共有如下几种：

• 对应的java中Integer

则为 int32 编码方式为Varint ，wireType = 0

• 对应的java中Long

则为 int64 编码方式为Varint ，wireType = 0

• 对应的java中String

则为 string 编码方式为length-delimi ，wireType = 2

• 对应的java中Double

则为 double 编码方式为64-bit ，wireType = 1

02、变量索引

这个索引就是指我们类变量的顺序规则（仔细分析下，通过索引来定义属性位置，这样我们就不需像json一样每次都需要传递key参数，而只需要传递必须的value，但是这样带来一个明显的问题就是顺序和类型依赖很强）

03、length&value

length和value指的是后面变长内容的长度和序列化之后的字节内容。

04、编码规则

protobuf 有一套高效的编码方式，这里解释其中编码方式varint和zigzag和定长编码：

• varint：

将二进制从右到左边7位一次计算，直到读取最后有效位置，7位有效位如果非最后7位则前面补1进行编码。

• zigzag(如果为负数的情况)：

(n << 1) ^ (n >> 31)

• 定长编码：

像字符串"abc"，这种压缩则直接为ascii编码

思考：为什么负数和正数会不一样？

二、案例分析

协议是固定的，先不去质疑，我们运行如下案例，看看能否反推下，加深对协议的理解。

Java要支持protostuff需要引入如下pom。

<dependency>
    <groupId>io.protostuff</groupId>
    <artifactId>protostuff-runtime</artifactId>
    <version>1.7.2</version>
</dependency>
<dependency>
    <groupId>io.protostuff</groupId>
    <artifactId>protostuff-core</artifactId>
    <version>1.7.2</version>
</dependency>

定义一个需要序列化的对象

public class WishRequest implements Serializable {
    private Integer age;
    private Long money;
    private String msg;

用protostuff 工具类进行压缩

public class ProtostuffTest {
    public static void main(String[] args) {
        Schema<WishRequest> schema = RuntimeSchema.getSchema(WishRequest.class);
        WishRequest wishRequest = new WishRequest();
        wishRequest.setAge(18);
        wishRequest.setMoney(1314L);
        wishRequest.setMsg("happy new year");
        LinkedBuffer buffer = LinkedBuffer.allocate(1024);
        byte[] data = ProtobufIOUtil.toByteArray(wishRequest, schema, buffer);
        System.out.println(Arrays.toString(data));
        System.out.println(data.length);
=============================================================================
[8, 18, 16, -94, 10, 26, 14, 104, 97, 112, 112, 121, 32,
110, 101, 119, 32, 121, 101, 97, 114]======>输出数组

[8（第一位）, 18, 16（第3位）, -94, 10, 26（第6位）, 14, 104, 97, 112, 112, 121, 32,
110, 101, 119, 32, 121, 101, 97, 114]======>输出数组
21
//16进制输出
[08 12 10 a2 0a 1a 0e 68 61 70 70 79 20 6e 65 77 20 79 65 61 72]

我们的对象输出了一个长度为 21 字节的数组，这里差个番外篇大家可以用hession、json进行同样压缩对比下输出的字节看看长度和内容上有什么区别。

压缩分析

回到tag-length-value，我们试着将数组拆分开进行分析。

第一个参数为age(Integer)，从表格中得到wire_type = 0，变量索引顺序为第一个 = 1，那么tag = (1 << 3 | 0) = 1000 = 8；很巧和数组第一位吻合，age赋值为18（00000000 00000000 00000000 00010010），length可选长度默认是不需要的，直接看value它的有效位为(10010) 长度为5，按照7位取一次进行编码刚好一次可以取完，所以第二个字节为(000 10010)=18；回看输出数组第二位也很吻合都是18。

第二个参数为money，一样wire_type = 0,变量索引顺序为第二个 = 2，tag= (2<< 3 | 0) = 10 000 = 16；数组第三位也为16很吻合，age赋值为1314（00000000 00000000 00000101 00100010），有效长度为(101 00100010) 超过7位了，我们先取第一个七位 0100010 因为不是最后一位前面补1，最后字节为10100010（-94,负数的计算为取反+1=>01011101+1 => 01011110=94），我们回看也和数组第四位吻合，那么接下去再取第二个七位 000101 0(10) 该七位为最后一个七位不需要补1，直接输出，同样吻合输出数组第5位。

第三个参数为msg，wire_type=2；索引变量顺序3，tag= (3<< 3 | 2) = 11010=26，吻合数组第六位，wire_type对应为定长字符串“happy new year” 长度为14，那么length = 14，吻合数组第七位，下面最后剩下的字节（104, 97, 112, 112, 121, 32, 110, 101, 119, 32, 121, 101, 97, 114）可以用ascii翻译下，刚好就是happy new year。

原来的dubbo demo工程中扩展：

//api 接口
public interface HelloService {
    String sayHappyNewYear(WishRequest wish);
// 生产消费中的protocol xml 加上 protostuff
<dubbo:protocol serialization="protostuff" name="dubbo" port="20880"/>
//消费类
public class ConsumerApplication {
    public static void main(String[] args) throws IOException, InterruptedException {
        ClassPathXmlApplicationContext ctx = new ClassPathXmlApplicationContext("dubbo-consumer.xml");
        ctx.start();
        WishRequest wishRequest = new WishRequest();
        wishRequest.setAge(18);
        wishRequest.setMsg("happy new year");
        wishRequest.setMoney(1314L);
        HelloService bean = ctx.getBean(HelloService.class);
        String jack = bean.sayHappyNewYear(wishRequest);
        System.out.println(jack);

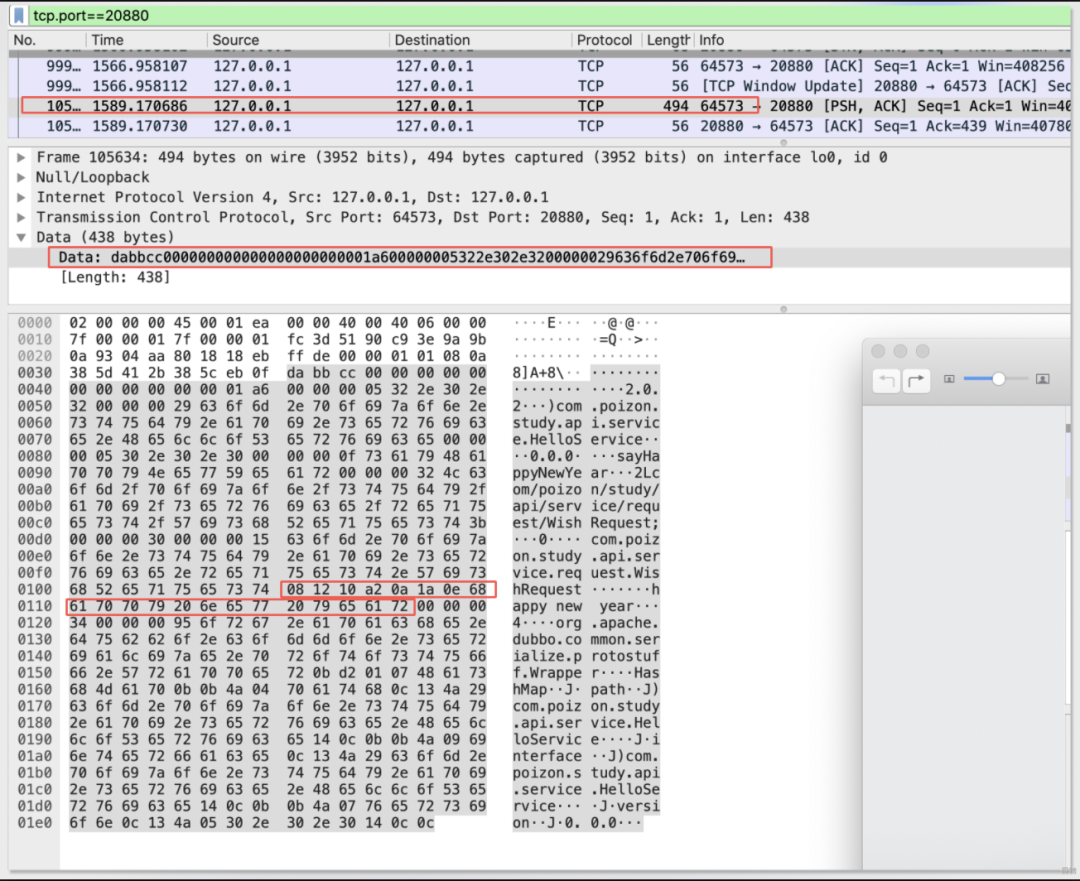

采用wireshark 抓包结果如下：

*大家的输出可能和文章有些偏差，应该是类包名字和我不一致导致的。

开头是dabb这是dubbo的标志象征（这里不是dubbo要注意区分开因为16进制没有u和o），我们在灰色背景中寻找有没有我们刚才压缩打印的长度为21的数组 [08 12 10 a2 0a 1a 0e 68 61 70 70 79 20 6e 65 77 20 79 65 61 72 ]，图中红线框的确是有的，我们思考下，为啥除了21长度的数组还会多出几百个字节的内容呢？

源码分析如下(留意代码旁边的注释)：

//org.apache.dubbo.remoting.exchange.codec.ExchangeCodec#encodeRequest
protected void encodeRequest(Channel channel, ChannelBuffer buffer, Request req) throws IOException {
    //....省略
    if (req.isEvent()) {
        //☆这次是接口请求不走上面心跳
        encodeEventData(channel, out, req.getData());
    } else {
        //走这里进去
        encodeRequestData(channel, out, req.getData(), req.getVersion());
    }
    //....省略
    buffer.writerIndex(savedWriteIndex);
    buffer.writeBytes(header); // write header.
    buffer.writerIndex(savedWriteIndex + HEADER_LENGTH + len);
}
//..rpc.protocol.dubbo.DubboCodec#encodeRequestData()
protected void encodeRequestData(Channel channel, ObjectOutput out, Object data, String version) {
    RpcInvocation inv = (RpcInvocation) data;
    out.writeUTF(version);//输出dubbo版本2.0.2
    out.writeUTF(inv.getAttachment(PATH_KEY)); //输出路径
    out.writeUTF(inv.getAttachment(VERSION_KEY));//输出方法版本0.0.0
    out.writeUTF(inv.getMethodName());//输出方法名
    out.writeUTF(ReflectUtils.getDesc(inv.getParameterTypes())); //输出参数
    //前面几个string算下来有小200的字节，
    Object[] args = inv.getArguments();
    if (args != null) {
        for (int i = 0; i < args.length; i++) {
            //out 走的是 ProtostuffObjectOutput 类实现，我们进去看看
            out.writeObject(encodeInvocationArgument(channel, inv, i));
        }
    }
    out.writeObject(inv.getAttachments()); //输出hashmap附带信息这表也有小200字节
}
//apache.dubbo.common.serialize.protostuff.ProtostuffObjectOutput#writeObject
public void writeObject(Object obj) throws IOException {
    byte[] bytes;
    byte[] classNameBytes;
    //如果是非对象，或者是基础参数类型(比如map,list..)会进行包装
    if (obj == null || WrapperUtils.needWrapper(obj)) {
        Schema<Wrapper> schema = RuntimeSchema.getSchema(Wrapper.class);
        Wrapper wrapper = new Wrapper(obj);
        bytes = GraphIOUtil.toByteArray(wrapper, schema, buffer);
        classNameBytes = Wrapper.class.getName().getBytes();
    } else {
 //寻找类对应的 Schema ，这里的作用相当于是.proto 文件，使用的是反射，并且会有缓存,
 //这里返回的是RuntimeSchema
        Schema schema = RuntimeSchema.getSchema(obj.getClass());
        //压缩obj=WishRequest
        bytes = GraphIOUtil.toByteArray(obj, schema, buffer);
        classNameBytes = obj.getClass().getName().getBytes();
    }
    dos.writeInt(classNameBytes.length);
    dos.writeInt(bytes.length);
    dos.write(classNameBytes);
    dos.write(bytes);
}
//io.protostuff.GraphIOUtil#toByteArray
public static <T> byte[] toByteArray(T message, Schema<T> schema, LinkedBuffer buffer)
{
    final ProtostuffOutput output = new ProtostuffOutput(buffer);
    final GraphProtostuffOutput graphOutput = new GraphProtostuffOutput(output);
    schema.writeTo(graphOutput, message);
    return output.toByteArray();
}
//io.protostuff.runtime.RuntimeSchema#writeTo
@Override
public final void writeTo(Output output, T message){
    //getFields() 中会返回对象所有的属性有age，money，msg，
    //fields是在对象创建的时候通过策略模式找到指定的wire_type类型压缩实现类
    /**
final Field<T> field = RuntimeFieldFactory.getFieldFactory(
        f.getType(), strategy).create(fieldMapping, name, f,
        strategy);
fields.add(field);
   Field 的实现有很多，我们下面 RuntimeUnsafeFieldFactory.java类图，有每一种wireType
   对应的压缩方式
    **/
    for (Field<T> f : getFields())
        f.writeTo(output, message);
}
//我们第一个对象是age Integer 类型的他对应的压缩方式实现应该是INT32 这个变量，我们进入到代码块
public static final RuntimeFieldFactory<Integer> INT32 = new RuntimeFieldFactory<Integer>(5) {
    public <T> Field<T> create(int number, String name, java.lang.reflect.Field f, IdStrategy strategy) {
        final boolean primitive = f.getType().isPrimitive();
        final long offset = RuntimeUnsafeFieldFactory.us.objectFieldOffset(f);
        return new Field<T>(FieldType.INT32, number, name, (Tag)f.getAnnotation(Tag.class)) {
            public void mergeFrom(Input input, T message) throws IOException {}
            public void writeTo(Output output, T message) throws IOException {
                if (primitive) {
                    output.writeInt32(this.number, RuntimeUnsafeFieldFactory.us.getInt(message, offset), false);
                } else {
                //将值转换为Integer
                    Integer value = (Integer)RuntimeUnsafeFieldFactory.us.getObject(message, offset);
                    if (value != null) {
                    //☆ 继续跟进去
                        output.writeInt32(this.number, value, false);
                    }
                }
            }
            public void transfer(Pipe pipe, Input input, Output output, boolean repeated) throws IOException {}
        };
}
//io.protostuff.ProtostuffOutput#writeInt32
@Override
public void writeInt32(int fieldNumber, int value, boolean repeated) {
    if (value < 0){
        //...
    }else{
    //value 为 18 进入此分支，我们先瞄一眼 makeTag方法
        tail = sink.writeVarInt32(value,this,
                sink.writeVarInt32(
makeTag(fieldNumber, WIRETYPE_VARINT),
                        this,
                        tail));
    }
}
#重点
//io.protostuff.WireFormat#makeTag
public static int makeTag(final int fieldNumber, final int wireType)
{//和协议介绍的一样字段索引左移3位 与 上wire_type
    return (fieldNumber << 3) | wireType;
}
#重点
//io.protostuff.WriteSink#writeVarInt32
public LinkedBuffer writeVarInt32(int value, WriteSession session, LinkedBuffer lb) throws IOException {
    while(true) {
        ++session.size;
        if (lb.offset == lb.buffer.length) {
            lb = new LinkedBuffer(session.nextBufferSize, lb);
        }
        //这里&上-128 判断从右往左7位取一次是否到最后，如果到最后就返回流
        if ((value & -128) == 0) {
            lb.buffer[lb.offset++] = (byte)value;
            return lb;
        }
        lb.buffer[lb.offset++] = (byte)(value & 127 | 128);
        value >>>= 7;//七位取一次，也和协议说明一样验证成功
    }
}

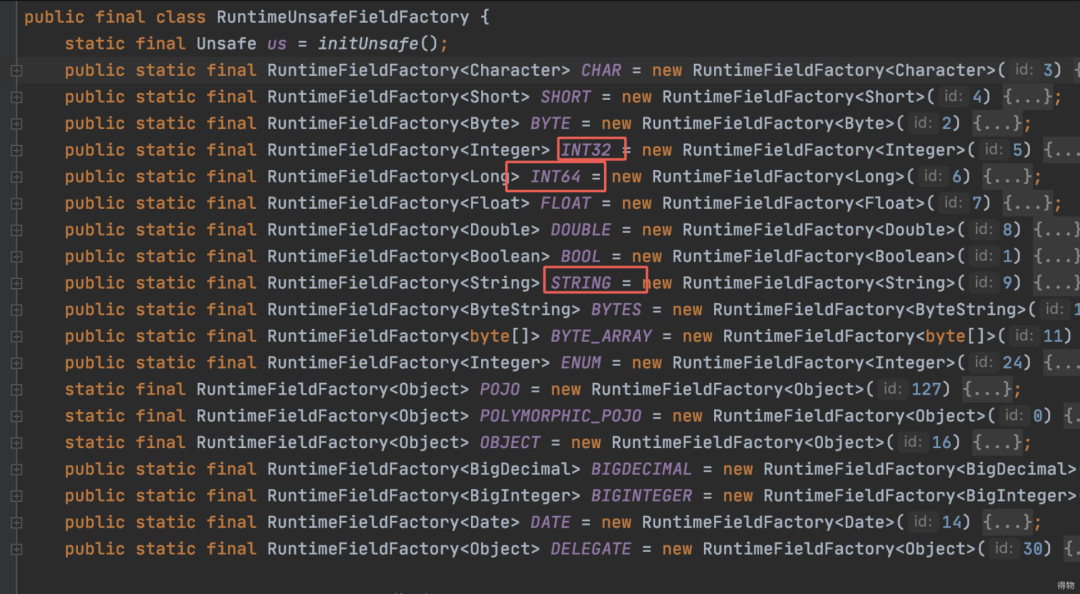

*RuntimeUnsafeFieldFactory.java 图

这样整个压缩的编码的过程我们就分析完了，可以看到对象传输占用了很少的内容，更多的是dubbo自己的包名和类信息还有参数信息，将包名缩短，变量定义减少，减少不必要传递的信息，或者不需要每次都传，那么的性能应该能提升很多。

学习框架或者源码这种越是底层的东西，采用猜想验证的思路去一层层掀开实现往往更让人难以忘记。最底层的01序列化我们也啃完了，让我们一起期待下一个新篇章吧。

*文｜小可爱
