Katalyst v0.5.0 发布：进一步解耦，进一步优化

Katalyst 是字节跳动开源的成本优化实践系统，致力于解决云原生场景下的资源不合理利用问题，为资源管理和成本优化提供解决方案。

来源 | KubeWharf 社区

项目 | github.com/kubewharf/katalyst-core

经过几个月时间的开发测试工作，Katalyst 近日完成了 v0.5.0 版本的发布。在该版本中，我们解耦了 Katalyst 常态混部能力对 kubewharf enhanced kubernetes 的依赖，用户可以在原生 Kubernetes 上安装和使用 Katalyst；另外我们也对上个版本中新加入的资源超分功能做了进一步的优化。期望这个版本可以帮助用户更平滑地使用 Katalyst，实现资源效能提升。

Out-of-Band Resource Manager (ORM)

为了保证业务的 QoS 不受影响，Katalyst 最初在 kubelet 中引入了一个 QoS Resource Manager (QRM) 框架，通过插件化的方式来扩展容器的资源分配策略。虽然该方案在功能上较好地满足了字节跳动内部业务的需求，但 QRM 框架侵入修改了 kubelet，不方便使用和维护。

为此，我们近期对 Katalyst 进行了重构，将 QRM 框架从 kubelet 中解耦出来，实现了一套新的方案叫 ORM。ORM 也就是 Out-of-Band Resource Manager 的缩写，顾名思义就是带外的资源管理框架。

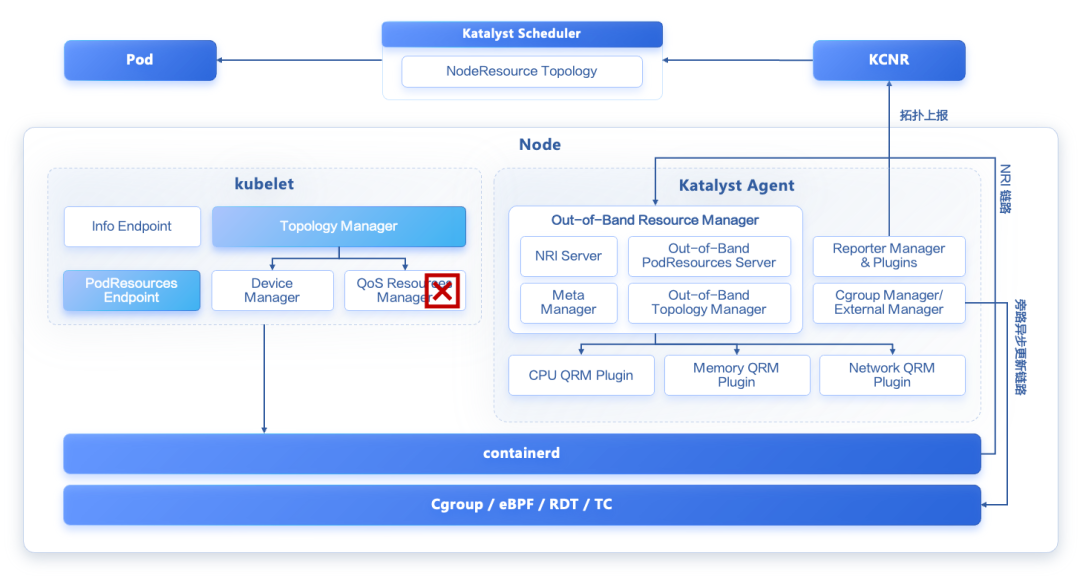

从上面的架构图中可以看到，我们将 QRM 从 kubelet 中移除，在 Katalyst Agent 中新增了一个 ORM 模块。

在注入资源管理策略的 Hook 点的选择上，不同于 QRM，v0.5.0 中新增的 ORM 支持两种模式：NRI 模式（v0.6.0 上线）和旁路异步更新模式。我们在 ORM 中实现了一个 NRI 的 Server，当 Pod 或容器的一些生命周期事件（如 RunPodSandbox/CreateContainer/RemovePodSandbox 等）发生时，containerd 会同步调用 ORM 的 NRI Server，从而实现资源管理策略的注入。此外，对于 containerd 版本比较低的场景，ORM 也提供了一种 Bypass 模式，周期性从旁路异步更新容器的 Cgroup 等配置。

在 NUMA 亲和的实现方式上，因为我们将 QRM 从 kubelet 中解耦出来了，不能再复用 Topology Manager 的撮合能力，因此我们在 ORM 中实现了一个带外的 Topology Manager。此外，解耦之后 kubelet 原生的 PodResources API 返回的数据也和实际的分配情况不一致了，所以我们在 ORM 中也实现了一个带外的 PodResources Server，从而像 Reporter 这样的模块可以从中获取到准确的 CPU 和内存的分配情况，上报到 KCNR CRD 中供调度器感知。

在混部场景下，运行以下命令可以通过 Helm 安装启用了 ORM 的 Katalyst：

helm repo add kubewharf https://kubewharf.github.io/charts
helm repo update

helm install colocation -n katalyst-system --create-namespace kubewharf/katalyst-colocation-orm

ORM 相关的配置项在 charts/katalyst/charts/colocation-orm/values.yaml 文件中，主要包括：

katalyst-agent:
  customArgs:
    # QRM Plugin 注册的 Socket 路径，改为注册到 ORM
    qrm-socket-dirs: "/var/lib/katalyst/plugin-socks"

    # Reporter 访问 PodResources API 的 Socket 路径，改为访问 ORM 旁路的 PodResources Server
    pod-resources-server-endpoint: "/var/lib/katalyst/pod-resources/kubelet.sock"

    # ORM 旁路的 PodResources Server 从何处获取 Device 的分配信息。默认值为 ""；可配置为 "kubelet"，表示 ORM 从 kubelet 原生的 PodResources Server 获取 Device 的分配信息
    orm-devices-provider: "kubelet"

    # 如果将 orm-devices-provider 配置为 kubelet，则可通过该配置指定 kubelet 原生的 PodResources Server 的 Socket 路径
    orm-kubelet-pod-resources-endpoints: "/var/lib/kubelet/pod-resources/kubelet.sock"

    # ORM 旁路的 Topology Manager 的 NUMA 亲和策略，可选值：none / best-effort / restricted / single-numa-node / numeric
    topology-policy-name: "none"

    # ORM 的资源名映射，比如将 Reclaimed Resources 映射到 cpu、memory 等原生的资源名
    orm-resource-names-map: "resource.katalyst.kubewharf.io/reclaimed_millicpu=cpu,resource.katalyst.kubewharf.io/reclaimed_memory=memory"

资源超分

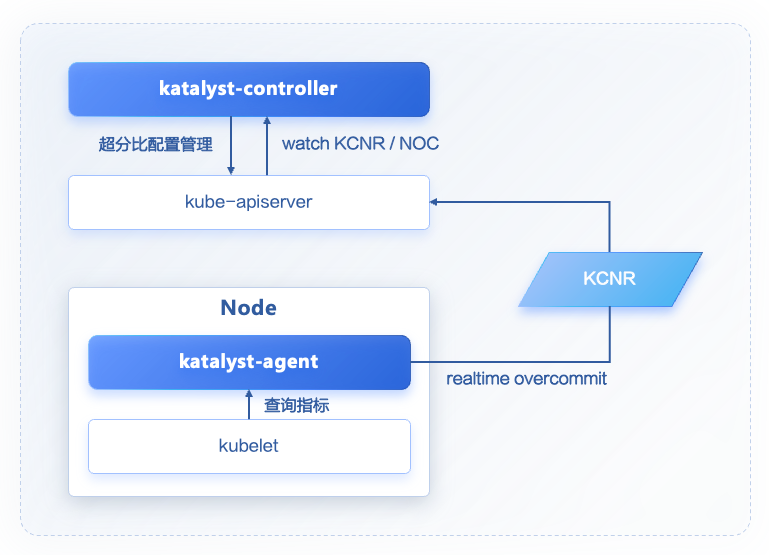

Katalyst-agent：Katalyst-agent 通过监控组件（malachite）查询节点 pod 实时指标，并根据指标与配置预估节点的超分比，通过 KCNR 进行上报。

Katalyst-controller：Katalyst-controller watch 并缓存 KCNR（实时超分比）与 NOC（用户超分配置），选择更小的超分比计算节点的超分后资源并进行更新。

兼容原生绑核能力

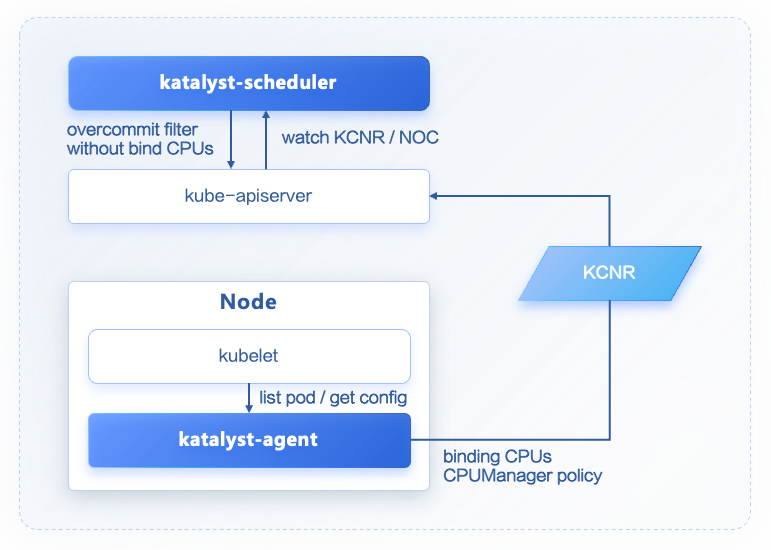

Katalyst-agent：Katalyst-agent 通过查询 kubelet config 获取 CPUManager 的状态，当 CPUManager 开启并且 policy=static 时，katalyst-agent 统计节点所有 pod 独占 CPU 的数量（具有整数型 CPU requests 的 Guaranteed Pod），并通过 KCNR 上报相关信息。

Katalyst-scheduler：Katalyst-scheduler watch 并缓存节点的 KCNR。

当节点 CPUManager 开启并且 policy=static 时，被独占的 CPU 不会被超分，只有共享资源池中的 CPU 会根据超分比进行放大；同时，新调度的 pod 如果需要独占 CPU，其需要占用的 CPU 资源也不允许通过超分比进行放大。

使用

• 部署监控与资源超分组件

# 部署malachite监控组件
helm install malachite -n malachite-system --create-namespace kubewharf/malachite

# 部署katalyst超分组件
helm install overcommit -n katalyst-system --create-namespace kubewharf/katalyst-overcommit


kubectl get deployment -n katalyst-system

NAME                  READY   UP-TO-DATE   AVAILABLE
katalyst-controller   2/2     2            2
katalyst-webhook      2/2     2            2
katalyst-scheduler    2/2     2            2

kubectl get daemonset -n katalyst-system
NAME             DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE
katalyst-agent   3         3         3       3            3


可以看到 katalyst-webhook、katalyst-controller、katalyst-scheduler 以及 katalyst-agent 组件被部署完成。

• 使用动态超分

1. 动态超分配置

可在 charts/katalyst/charts/overcommit/values.yaml 中通过 katalyst-agent.customArgs 对节点的动态超分比计算进行配置：

# 通过修改参数为"-overcommit_aware"可以关闭katalyst-agent中的超分计算与上报功能
sysadvisor-plugins: "overcommit_aware"

# 动态超分比计算周期，默认每10秒进行一次计算并上报
realtime-overcommit-sync-period: "10s"

# 节点CPU目标负载，表示在当前的pod分配情况下，通过超分比将节点预期的CPU负载调整至目标值
realtime-overcommit-CPU-targetload: 0.6
# 节点内存目标负载，表示在当前的pod分配情况下，通过超分比将节点预期的内存负载调整至目标值
realtime-overcommit-mem-targetload: 0.6

# 集群pod预估CPU负载，节点未分配的CPU资源会基于节点当前负载与这个参数进行超分
realtime-overcommit-estimated-cpuload: 0.4
# 集群pod预估内存负载，节点未分配的内存资源会基于节点当前负载与这个参数进行超分
realtime-overcommit-estimated-memload: 0.6

# 计算CPU超分使用的负载指标，支持cpu.usage.container
CPU-metrics-to-gather: "cpu.usage.container"
# 计算内存超分使用的负载指标，支持mem.rss.container、mem.usage.container
# 默认使用rss内存，建议根据集群内存使用情况进行指标与目标负载的配置
memory-metrics-to-gather: "mem.rss.container"

2. 观察测试节点 KCNR，可以看到增加了超分相关的 annotation 信息

kubectl describe kcnr node1

...
Annotations:
    # 根据负载计算的CPU超分比
    katalyst.kubewharf.io/cpu_overcommit_ratio: "1.54"
    # 根据负载计算的内存超分比
    katalyst.kubewharf.io/memory_overcommit_ratio: "1.93"
    # 节点当前已经绑核的CPU数量
    katalyst.kubewharf.io/guaranteed_cpus: "0"
    # 节点 kubelet CPUManager policy
    katalyst.kubewharf.io/overcommit_cpu_manager: "static"
    # 节点 kubelet memoryManager policy
    katalyst.kubewharf.io/overcommit_memory_manager: "None"
...


3. 观察 Node 对象，发现相比静态超分场景，节点 annotation 新增了部分超分与资源信息

可以看到，实际超分后的资源量通过节点计算并上报的超分比计算得到。由于该值相比于配置值更小，规避了可能出现的过度超分风险。

apiVersion: v1
kind: Node
metadata:
  annotations:
    # 节点根据负载计算的CPU超分比
    katalyst.kubewharf.io/realtime_cpu_overcommit_ratio: "1.51"
    # 节点根据负载计算的内存超分比
    katalyst.kubewharf.io/realtime_memory_overcommit_ratio: "1.93"
    # 手动配置的 CPU 超分比
    katalyst.kubewharf.io/cpu-overcommit-ratio: "2.5"
    # 手动配置的 Memory 超分比
    katalyst.kubewharf.io/memory-overcommit-ratio: "2.5"

spec:
  ...
status:
  # 超分后的资源量
  allocatable:
    cpu: 11778m
    memory: 56468160982220m
  capacity:
    cpu: 12080m
    memory: 64452751810560m
  ...


4. 指定节点创建一个高负载 pod，观察节点超分比变化

由于 CPU 负载升高，katalyst-agent 计算得到了更小的超分比，节点可用资源进一步降低，避免更多负载调度到节点上。

apiVersion: v1
kind: Pod
metadata:
  name: testpod1
  namespace: katalyst-system
...
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/hostname
            operator: In
            values:
            - node1
  containers:
  - name: testcontainer1
    image: polinux/stress:latest
    command: ["stress"]
    args: ["--cpu", "4", "--timeout", "6000"]
    resources:
      limits:
        cpu: 8
        memory: 8Gi
      requests:
        cpu: 4
        memory: 8Gi
  tolerations:
  - effect: NoSchedule
    key: test
    value: test
    operator: Equal


kubectl describe kcnr node1

Annotations:
    # 由于负载升高，katalyst-agent计算得到超分比减小
    katalyst.kubewharf.io/cpu_overcommit_ratio: 1.00
    katalyst.kubewharf.io/guaranteed_cpus: 0
    katalyst.kubewharf.io/memory_overcommit_ratio: 1.93
    katalyst.kubewharf.io/overcommit_cpu_manager: static
    katalyst.kubewharf.io/overcommit_memory_manager: None


其他更新

API 扩展

• CNR 支持 socket-level 设备亲和性上报；
• SPD 支持扩展 extended-indicator，方便外部系统自定义画像能力。

QoS 增强

• share-cores with numa-binding 精细化微拓扑分配能力达到生产可用状态。

策略扩展

• 内存：支持 drop cache、TMO、动态跨 NUMA 迁移内存页、基于 min/max 实现内存保护 等策略；
• IO：引入 io.cost，io.weight，wbt，根据优先级针对不同负载进行 IO 限速；
• 基于原生 fake-numa 机制实现自定义 NUMA 调度、分配和内存带宽限制能力。

单机组件

• metrics-fetcher：和 malachite 解耦，并支持对接 cgroup，kubelet stats 等多种不同的数据源；metrics 增加采集时间戳并支持数据过期检查；
• reporter：支持实时上报 node-metrics 到 CNR，配合调度器实现基于负载的重调度能力；
• meta-server：优化单机查询 SPD 频率，避免对 APIServer QPS 过高而引发的稳定性风险；
• 单机组件 healthz 接口集成各个模块核心功能健康检查，并接入 readiness-check。

中心组件

• controller(s)：支持 transformed-informer 机制优化中心组件内存占用；
• recommender：原生规格推荐推荐能力增强并实现和 vpa 体系的集成；
• KCMAS：支持根据 metric label 进行分组聚合查询；

此外，也修复了 goroutine 泄漏、gRPC 连接泄漏，nil allocation-info 导致 panic 等若干问题。

非常期待更多开发者和用户能加入到 Katalyst 开源社区中，和我们一起交流和探讨在离线混部以及资源效能的相关话题。如需开源交流，添加字节跳动云原生小助手，加入云原生社群：
