可视化作为BI产品门户，其展现形式、交互效果、性能等诸多特性在很大层面上决定了一款产品的成败。本文基于字节跳动开源可视化解决方案VisActor在BI产品中的业务实践总结而来，为您提供最佳指南。
商业智能，又称商业智慧或商务智能，指用现代数据仓库技术、线上分析处理技术、数据挖掘和数据可视化技术进行数据分析以实现商业价值。

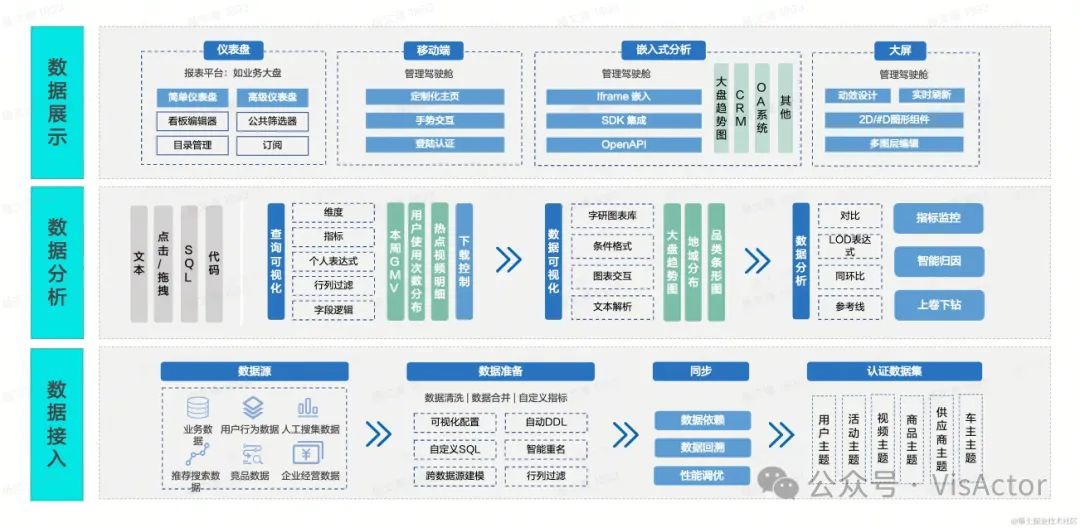

BI 产品通常需要具备以下四个基本能力：
- 数据接入 ：能够支持各种常见数据源的接入。
- 数据分析 ：能够提供多种数据分析方法和工具，帮助用户深入挖掘数据背后的规律和洞察。
- 数据可视化 ：能够以直观、易于理解的方式呈现数据，帮助用户快速了解数据的分布、趋势和关系。通过可视化来探索和挖掘数据的内在意义。
- 决策支持 ：能够根据用户的需求和问题，提供相应的决策依据和建议，帮助用户做出更加明智的决策。
可视化作为BI产品门户，其展现形式、交互效果、性能等诸多特性在很大层面上决定了一款产品的成败。

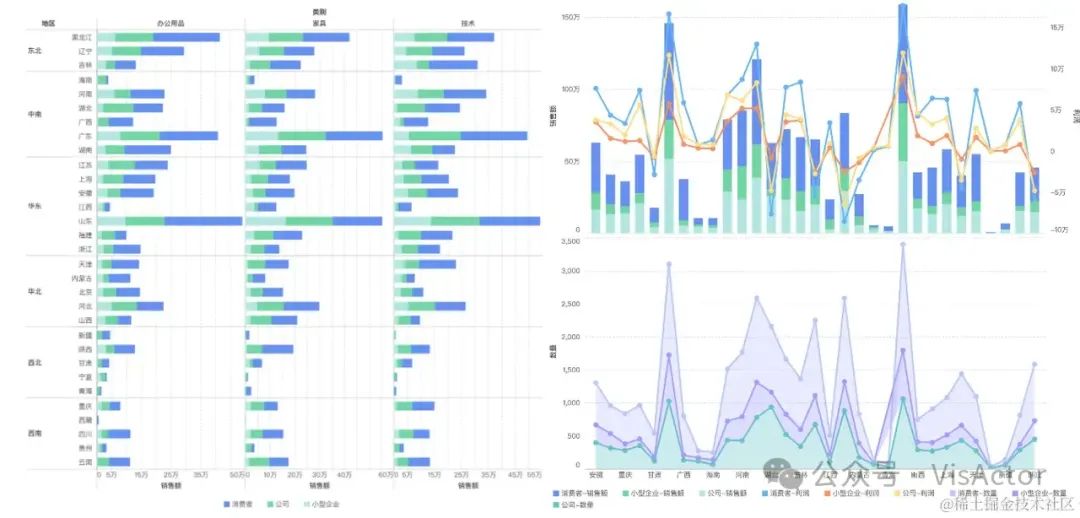

丰富的图表类型

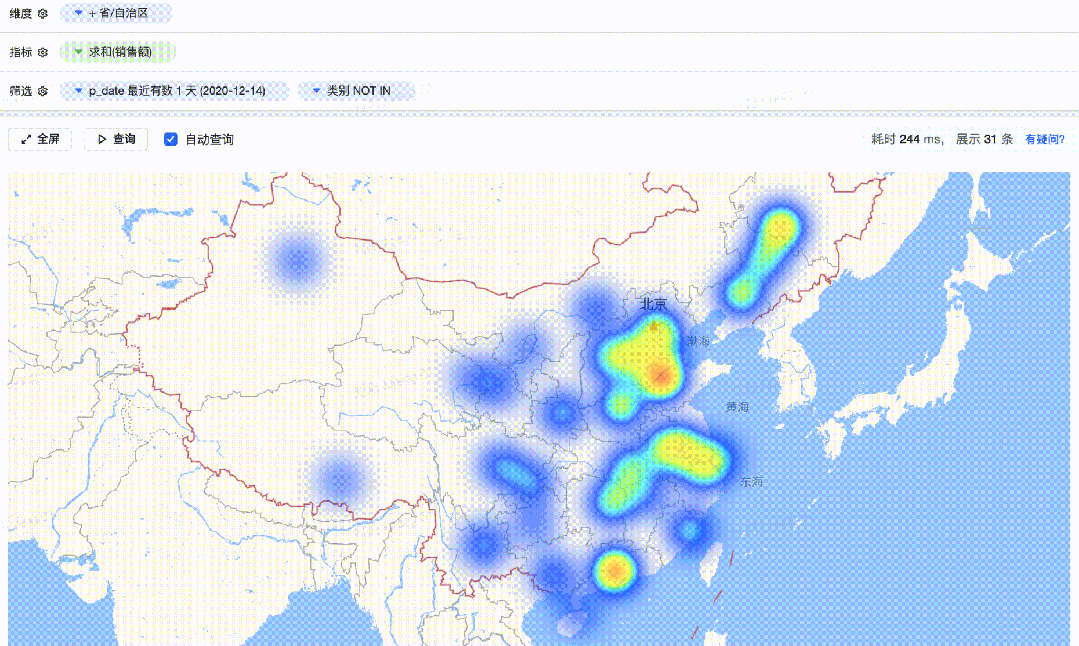

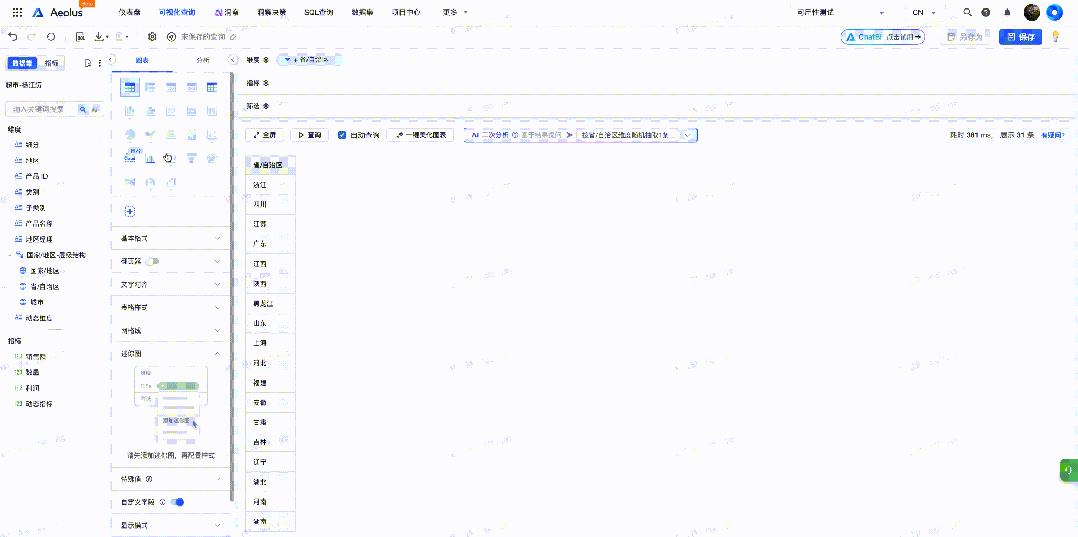

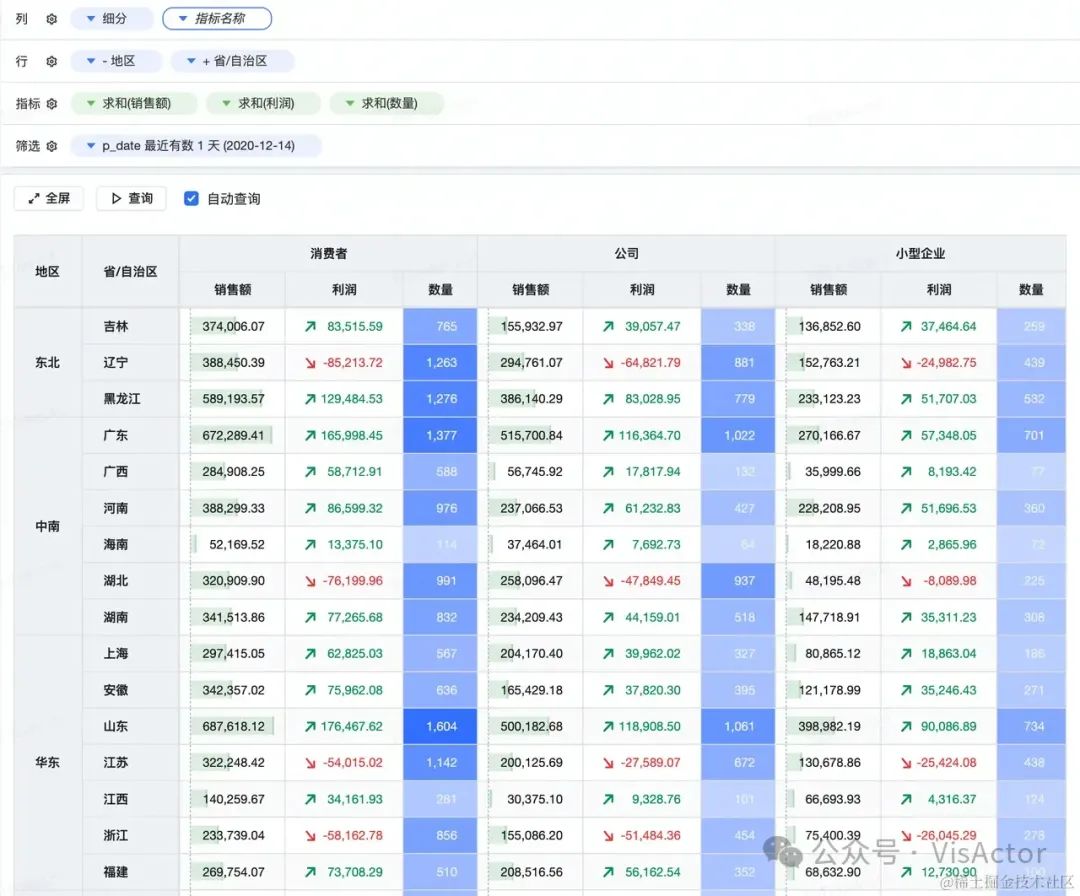

为用户提供了丰富的图表类型供用户使用， 包括统计图表、透视图表、表格、Gis 地图等，才能满足不同数据类型、不同展示目的的用户需求。

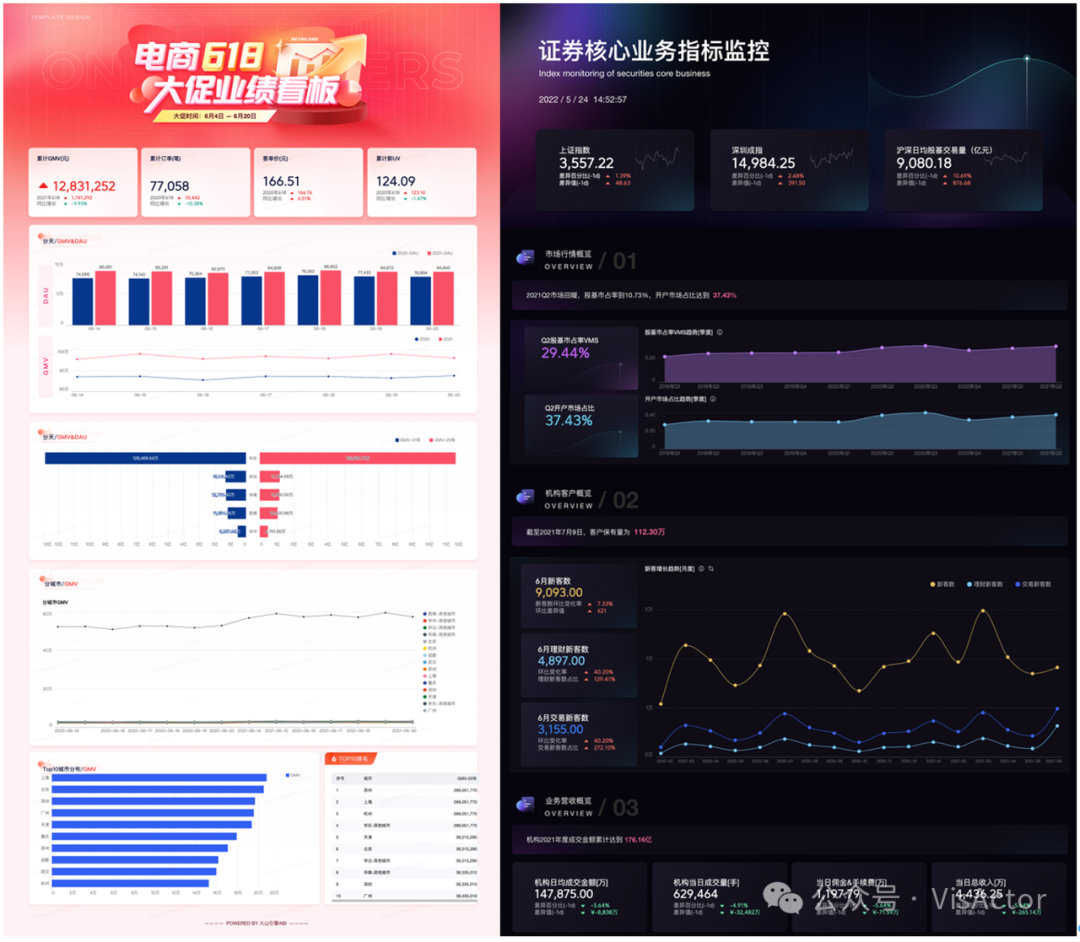

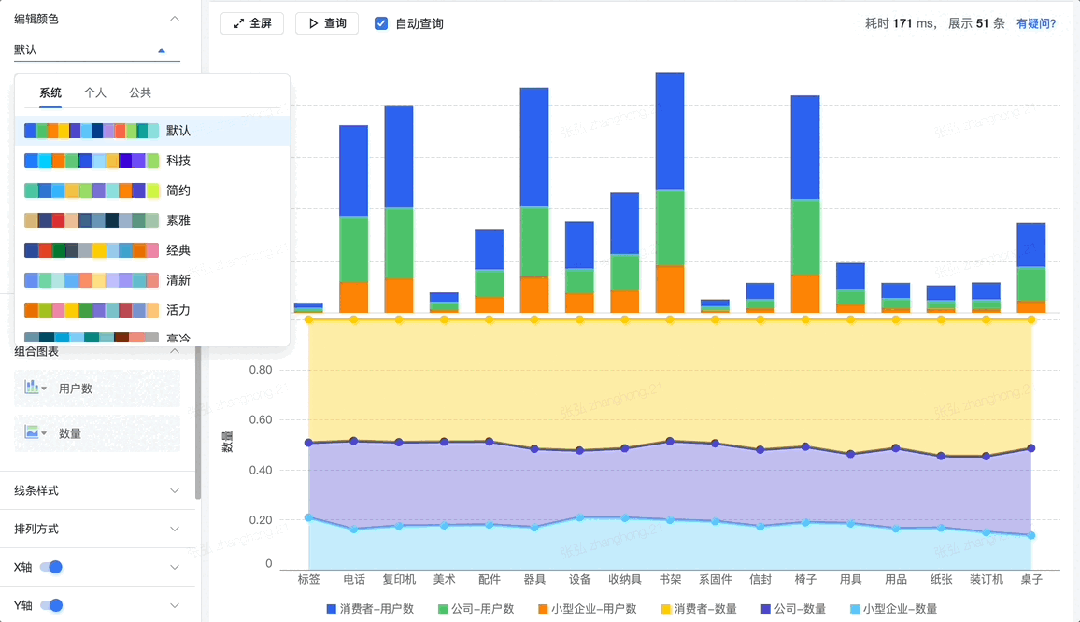

不同风格的主题
需要将查询结果对外展示的时候，需要给用户提供不同的主题来满足不同场景的美化需求。

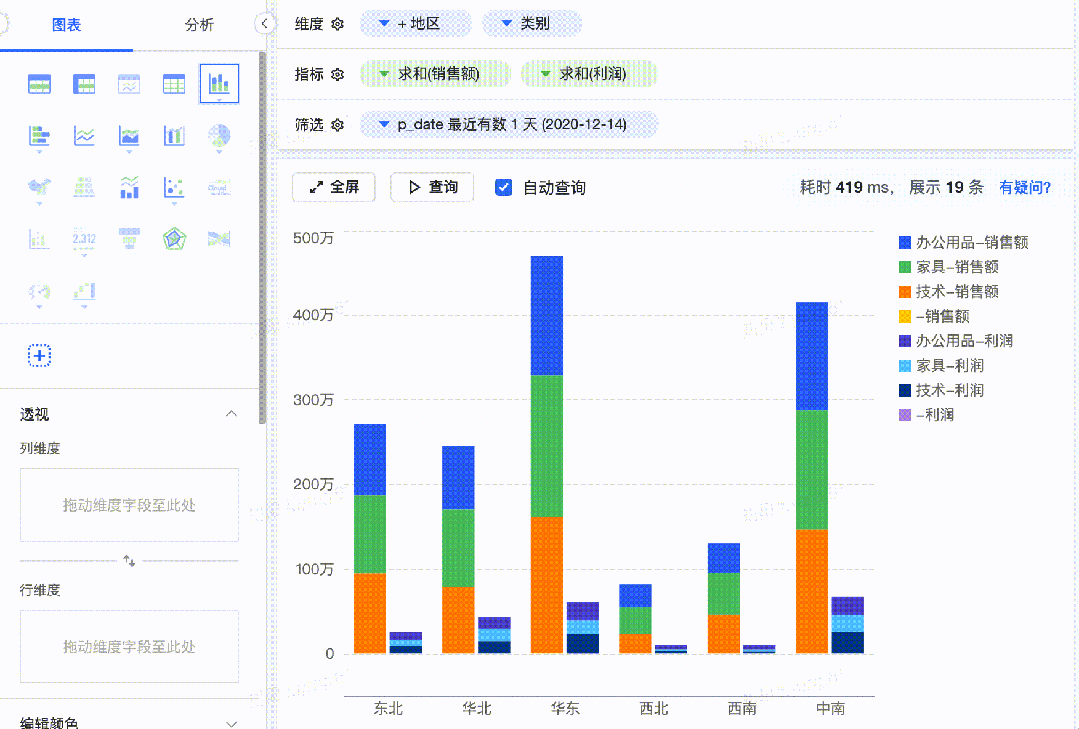

轻松上手的交互形式
简单好用的交互，才能让用户体验BI 产品在探索分析方面的强大能力。常见的交互形式有如下几种：
-
选择和过滤
-
缩放 与 平移

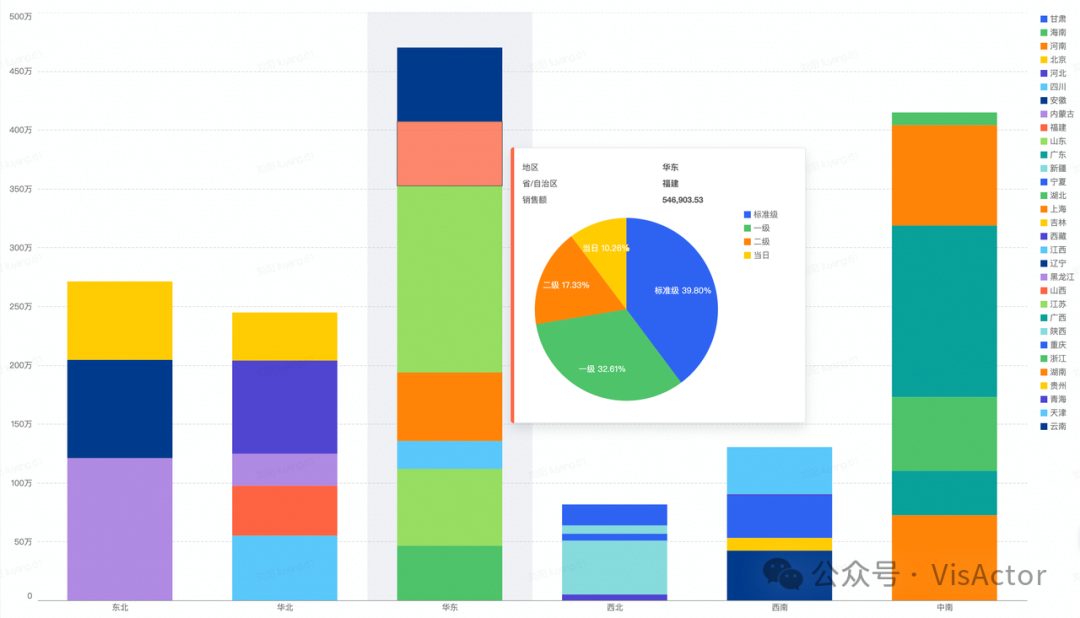

- 嵌入图表的提示信息
- 上卷与下钻 & 标注
懂数据更懂用户的分析助手
目前借助LLM实现的分析助手已经成为各种BI产品的标配， 它可以进行二次分析，帮助用户快速找到数据中的洞察。亦可根据用户当前选中的维度与指标，自动推荐相关的图表类型。分析助手基于 @VisActor/VMind 实现。
极致的性能
性能是用户体验的重中之重，BI产品的性能指标体现在如下几个方面：
-
查询性能， 支持千亿级数据量的秒级查询。
-

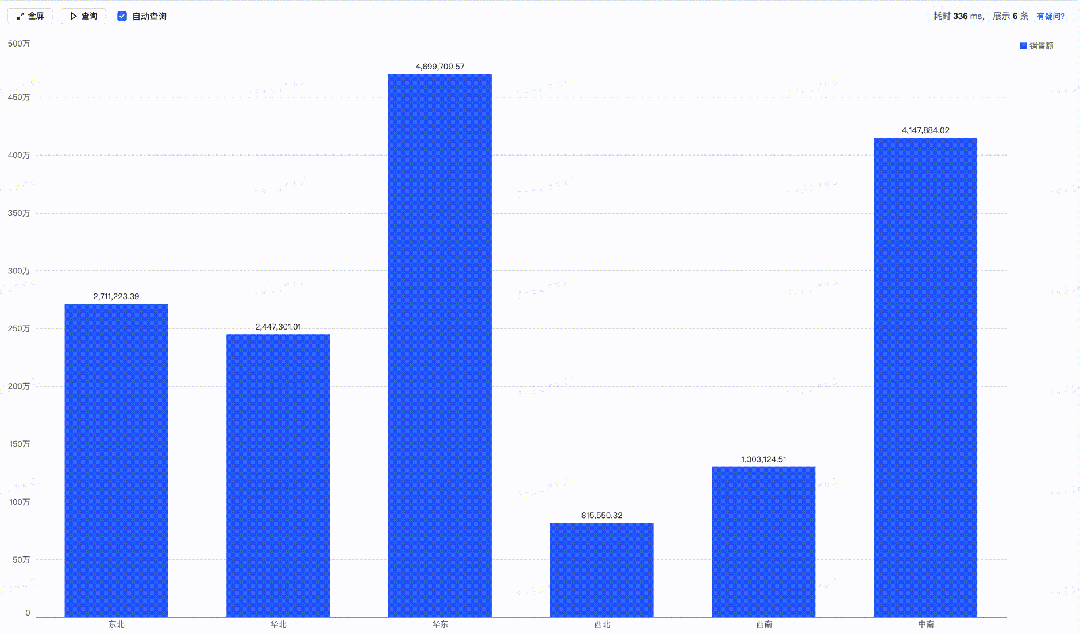

单图表渲染性能， 在100 毫秒内出图。透视图表， 可以渲染上千个图表， 而没有卡顿。
-
多图表无阻塞渲染。渲染调度， 按照图表优先级以及内部策略，依次有序的进行渲染工作的调度与分配，不阻塞页面交互。

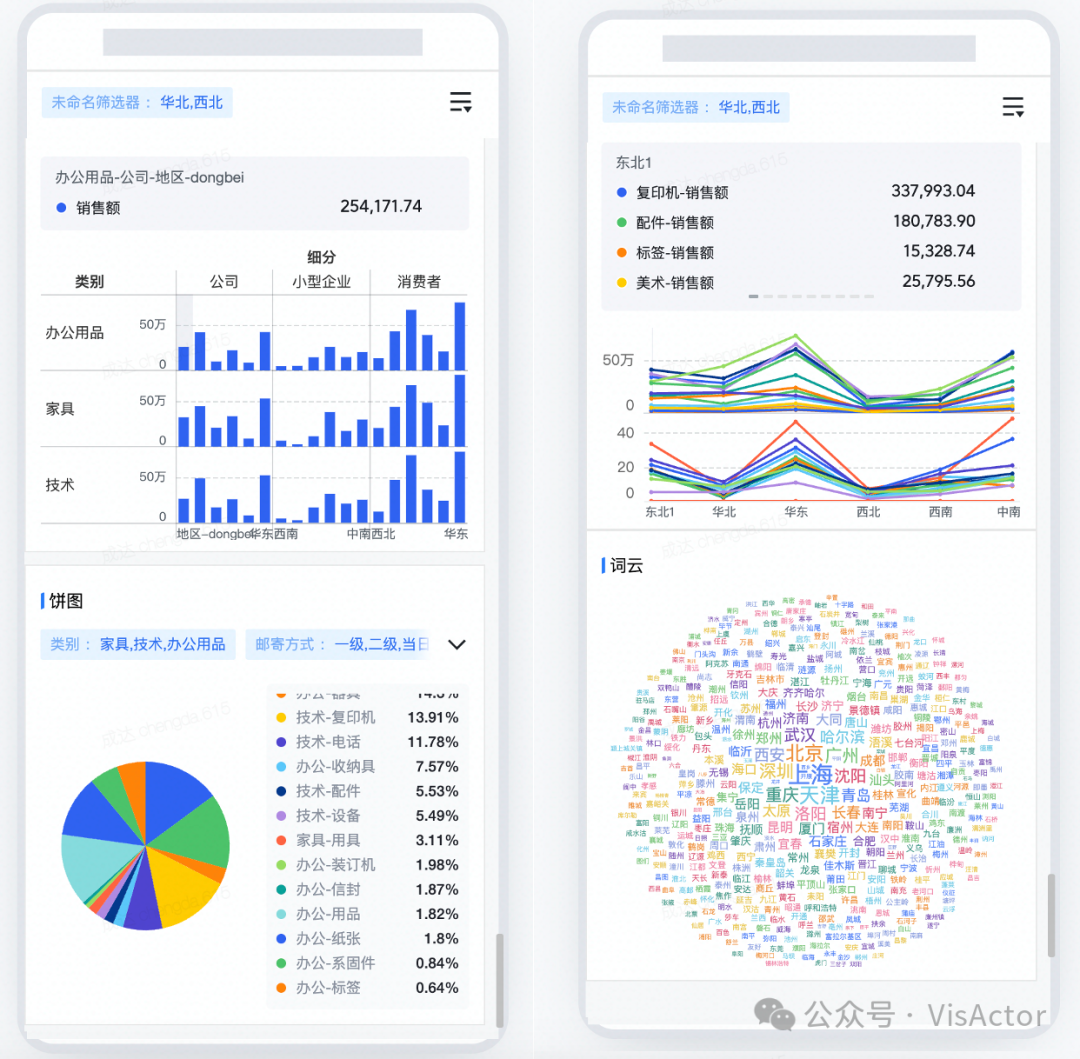

移动端体验
图表和仪表盘需要完美适配了移动端场景，随时随地查看数据报表。
基础模块

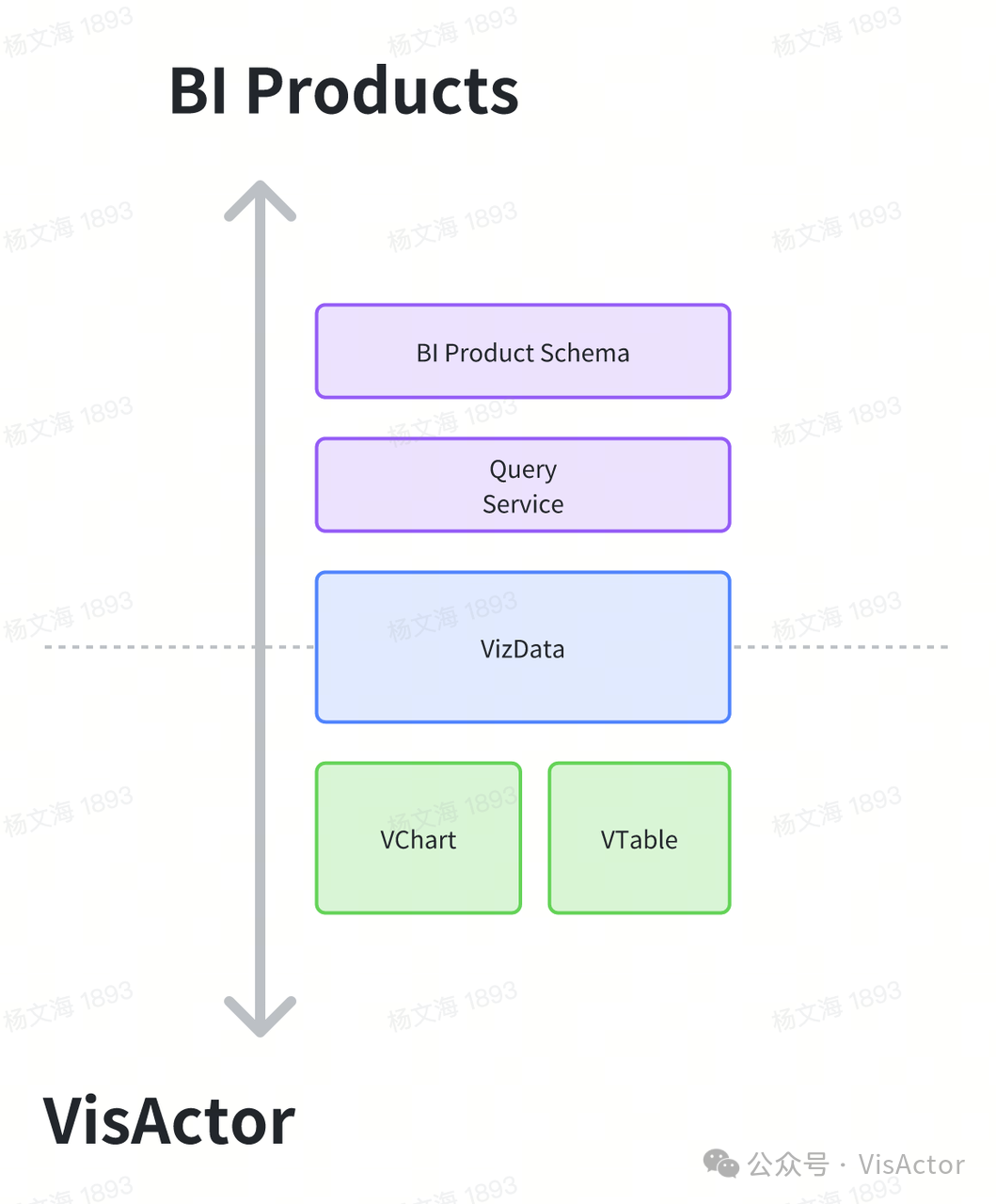

如上图，是我们在BI中实现各种可视化能力的核心模块：
- Schema : 是业务 数据结构， 用于描述BI产品中的可视化业务属性配置。
- QueryService : 是一个查询服务 ， 根据一个 schema， 查询得到数据， 拼装到 VizData 中。
- VizData : 用于统一描述图表、表格的数据结构， 是业务和图表库之间的桥梁 。
- Spec : @VisActor/VChart 和 @VisActor/VTable 的配置文件。
Schema
schema 是一个描述UI 层图表或者表格的数据结构。一个 schema 就是一个图表， 其结构与可视化查询 UI 对应，包含对图表的所有配置。
示例 ：

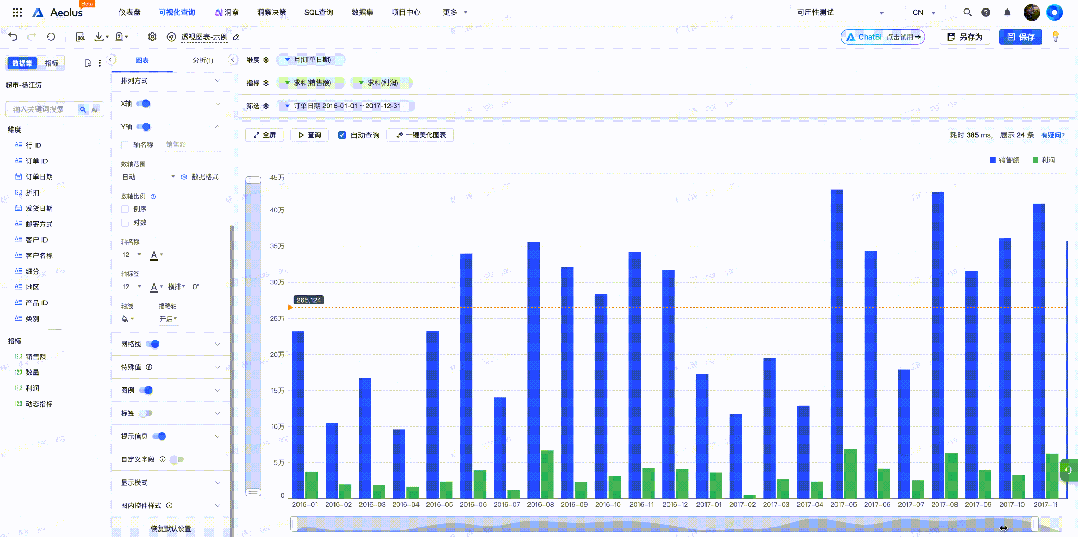

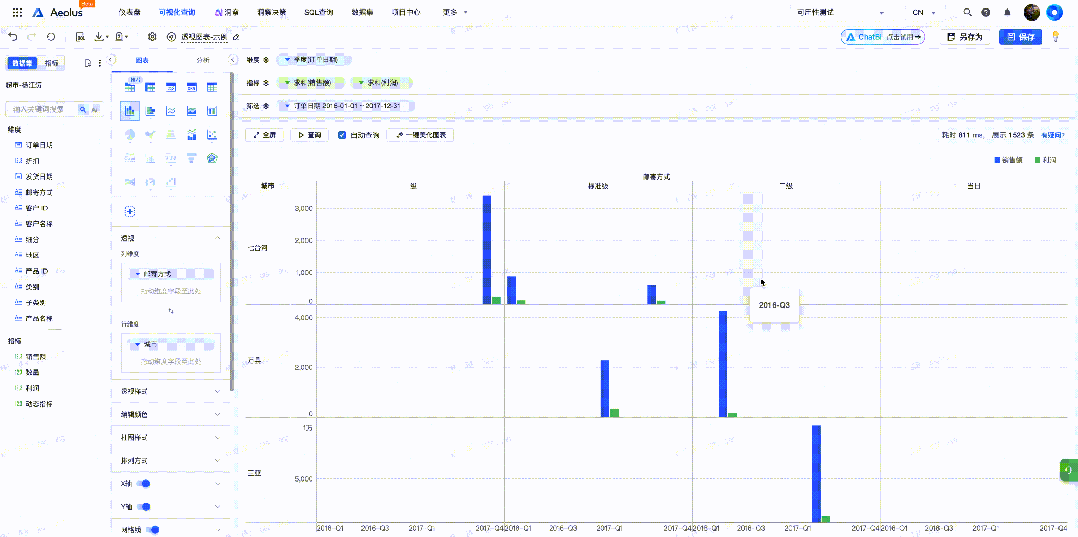

基于一个“超市”数据集， 想简单的分析一下销售额趋势， 做了以下操作：
-
增加 1 个日期维度， 2 个指标， 并调整日期格式为“季度”
-
dimensions、measures -
图表类型“折线图”
-
添加一个筛选器， 筛选 2016 和 2017 两年的数据。
-
whereList -
增加 1 个列透视和 1 个行透视。
-
rows、columns -

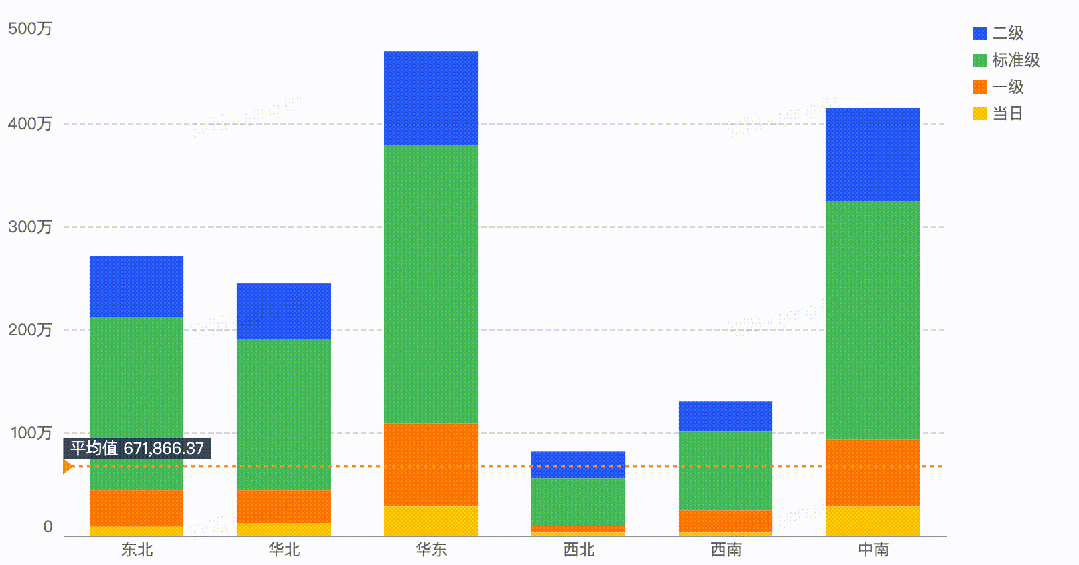

增加 1 个参考系的分析功能
生成的Schema 信息大致如下：
{
"columns": [
],
"dimensions": [
],
"display": {
"conf": {
"axisDimension": [
{
}
],
"axisMeasure": [
{
}
],
"color": {
"colorScheme": "scheme7",
"colors": []
},
"customFields": {
"enable": false
},
"displayMode": "adaptive",
"label": {
},
"legend": {
},
"lineStyle": {
},
"pivot": {
},
"stack": true,
"tooltip": {
},
},
},
"drill": [],
"extensions": {
},
"measures": [
],
"whereList": [
{
"aggrConf": {},
"dataSetId": 3061904,
"dimMetId": 1700056731609,
"filter": {
"op": "between",
"option": {
"dateMode": "absolute",
"isReportFilter": false,
"isWhereInAggr": true
},
"val": [
"2016-01-01 00:00:00",
"2017-12-31 23:59:59"
],
"valOption": {}
},
"format": {},
"id": "1700056731609",
"index": 0,
"location": "whereList",
"name": "订单日期",
"originId": "1700056731609",
"preRelation": "and",
"roleType": 0,
"showEditComponent": false,
"uniqueId": 240524174219108
}
],
"whiteList": []
}
(....)
}
Spec
Spec 详细配置可以在 @VisActor/VChart 和 @VisActor/VTable 的站点查阅，这里我们简单介绍一下在BI 产品里颇具特色的透视组合图结构。

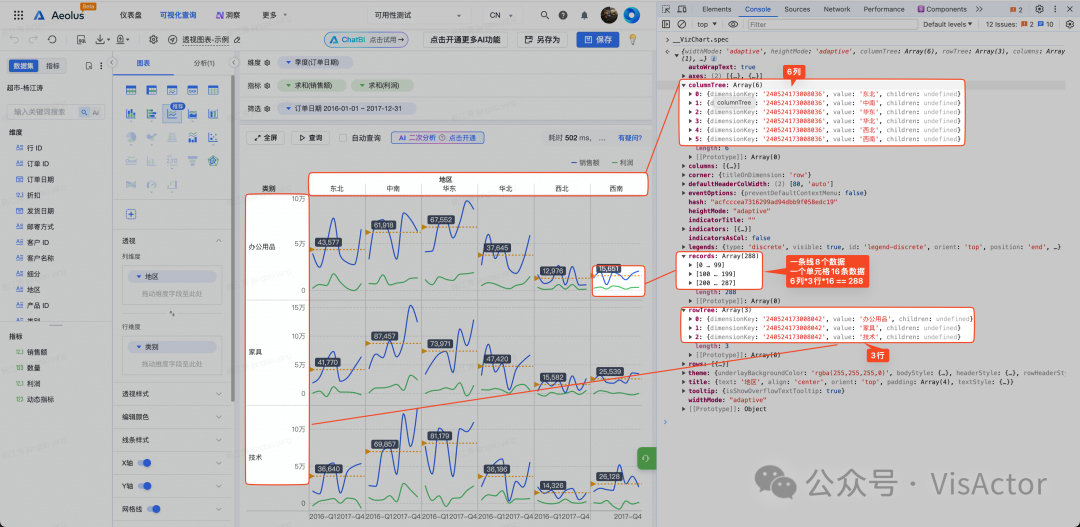

行列透视树 ：
透视图表的行列透视结构实际上就是 2 个多叉树结构， 从 spec 上可以很容易看出并理解。

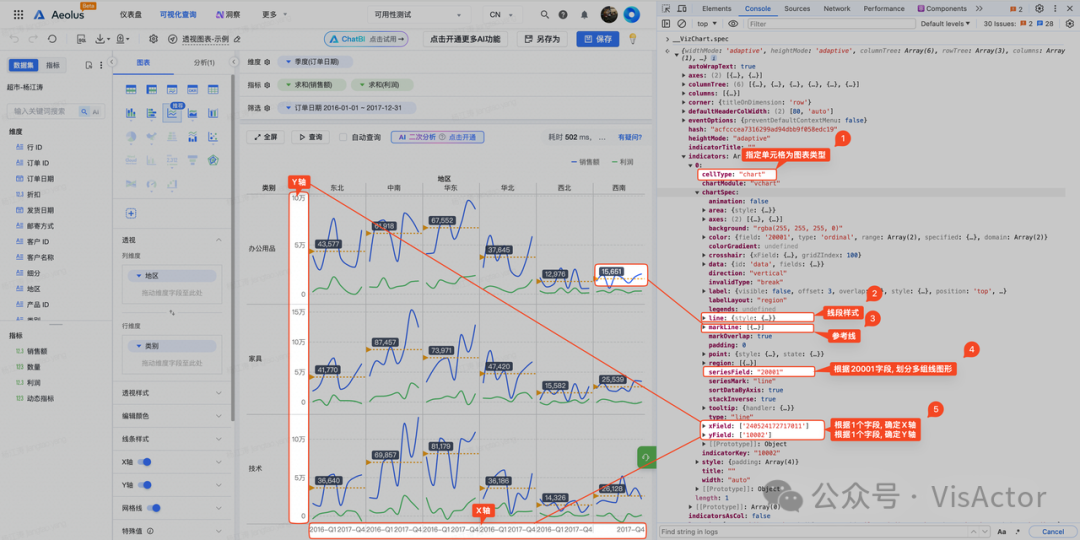

图表单元格：
VTable 的指标配置中， 支持将单元格类型设置为 VChart 的图表， 传入 chartSpec 即可。
在spec.indicators可以约定图表的配置， VTable 会代理 VChart， 进行图表绘制。
图表的 x、y 轴、坐标系、图例、标签、参考系， 都可以从图表的 spec 上看出。
完整 spec示例:https://www.visactor.io/vtable/demo/table-type/pivot-chart
VizData
vizData 是用于统一描述图表、表格的数据结构， 是业务和图表库的桥梁。 我们从下面两个场景来说明 VizData 的作用。
ViZData概念

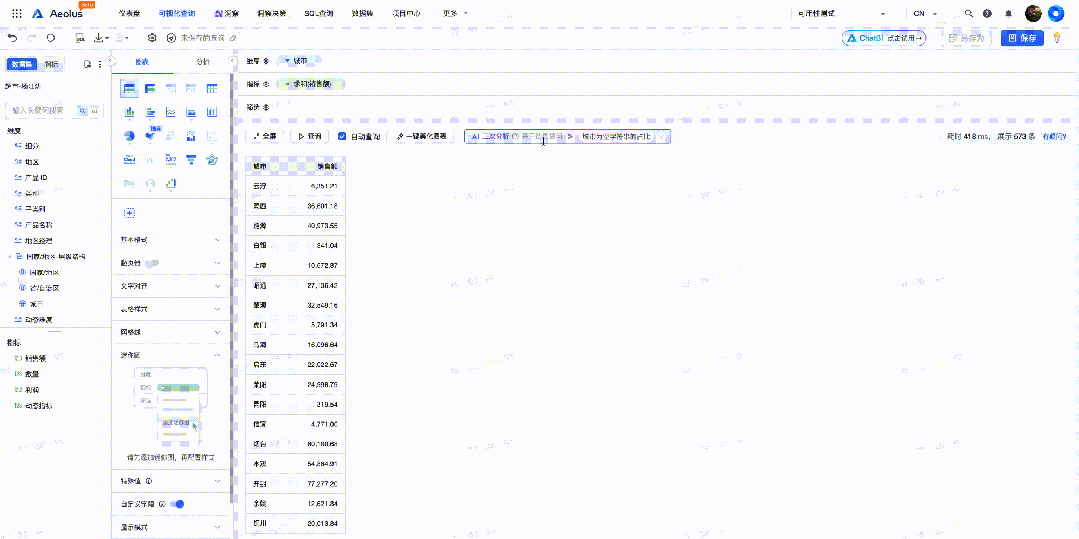

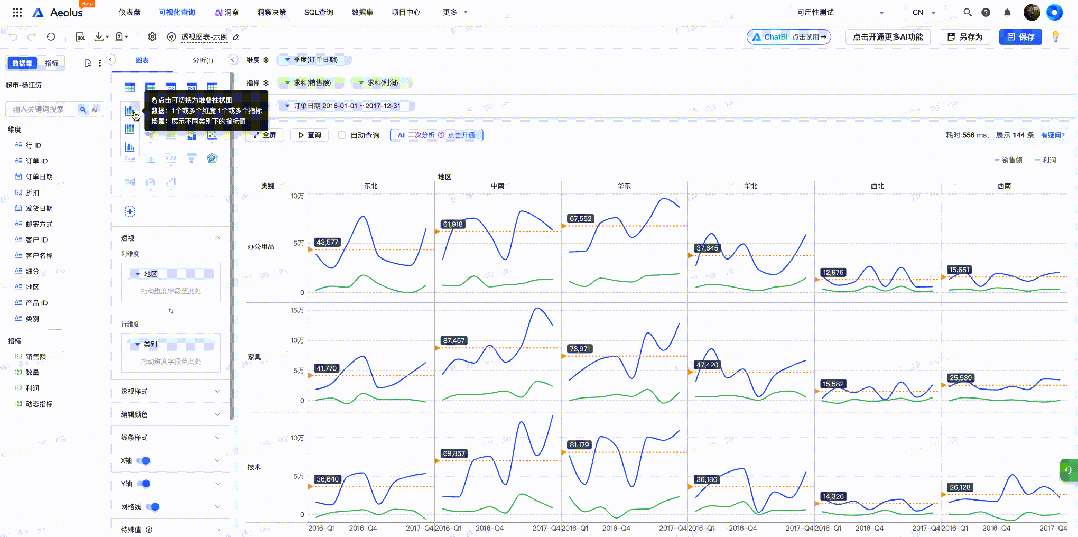

用户选定维度和指标后， 可以任意切换图表类型， 得到可视化图表， 这是怎么做到的？
切换图表功能在 schema 层面是逻辑自洽的， 但图表库并不直接提供图表类型的切换能力， 例如由表格切换到柱状图， 其实是 2 个可视化库，无法顺利的支持图表切换能力。所以需要一个中间层做转换。
VizData 针对这种场景， 就需要对业务的图表切换能力进行抽象， 由此便基于图形语法 设计 VizData， 可以让 VizData 脱离了具体的图表限制， 支持同一份数据渲染为多种图表。

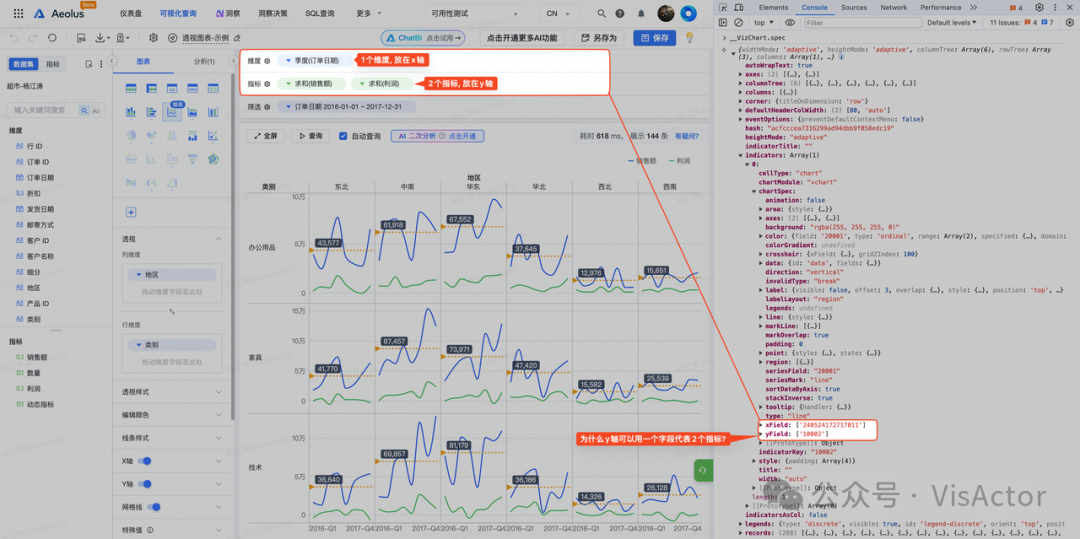

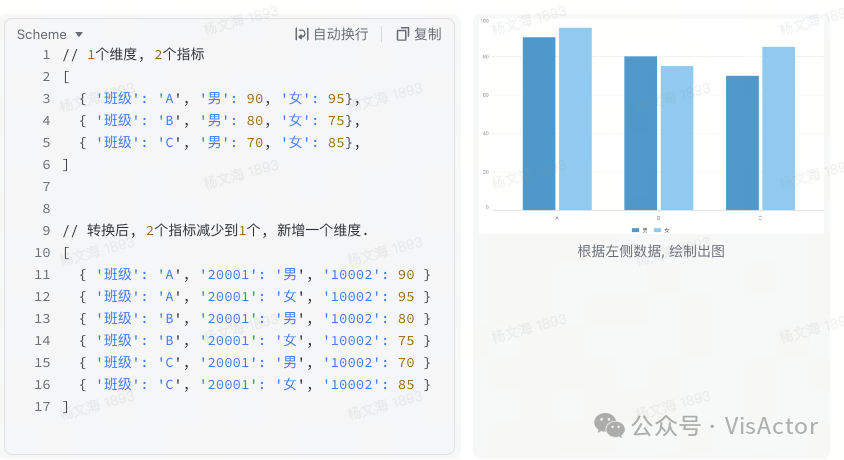

示例中， 指标有 2 个， 但图表只有 1 根轴， 多个指标是如何绘制到一个轴上的？
这涉及到一个将多个指标 转换为 1 个指标的概念， 将多个指标转换为一个指标， 以更好的进行数据可视化， 这个操作被定义为“fold”。
这类功能在业务上是合理的， 因此做在 schema 上是不合适的， 但图表并不直接支持多指标， 所以需要一个中间层做转换 。
VizData 针对这种场景， 就需要对指标的合并进行抽象， 以及封装。基于 fold 操作， 和图形语法中的视觉通道概念， 设计了 VizData.cells 结构， 用于描述这类关系。上述示例在 VizData 中会按此结构表示
// cell 结构
{
foldInfo: {
value: "10002",
},
color: '20001',
x: ['班级'],
y: ['10002']
}
// datasets 结构
[ { '班级': 'A', '20001': '男', '10002': 90}, { '班级': 'A', '20001': '女', '10002': 95}, { '班级': 'B', '20001': '男', '10002': 80}, { '班级': 'B', '20001': '女', '10002': 75}, { '班级': 'C', '20001': '男', '10002': 70}, { '班级': 'C', '20001': '女', '10002': 85}, ]

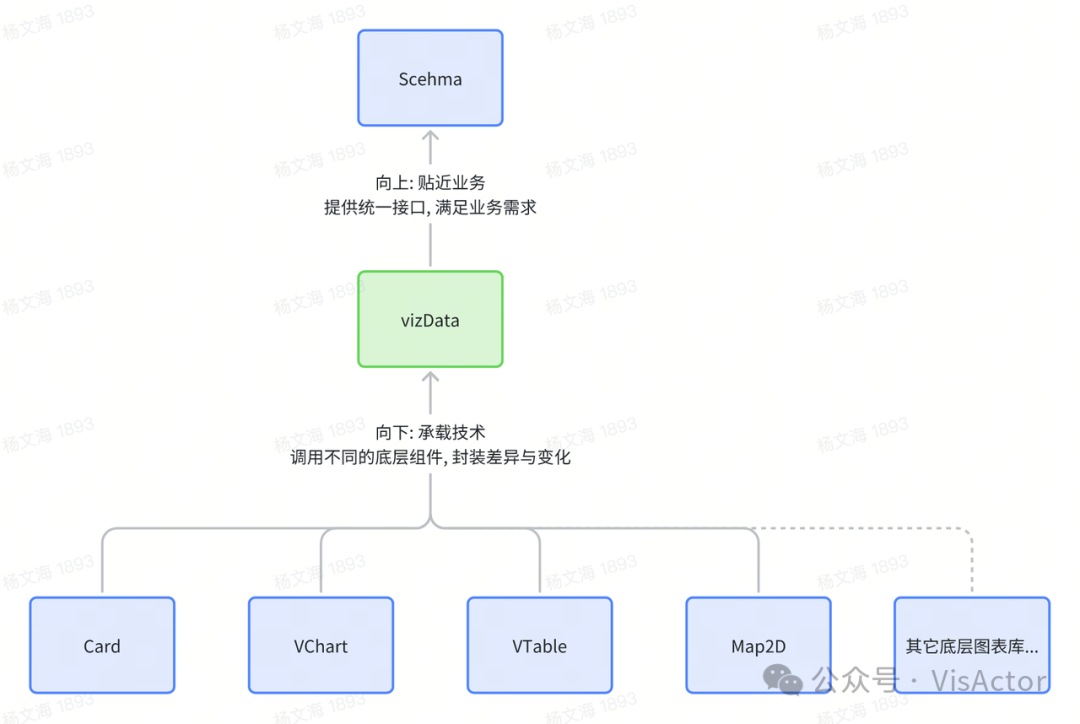

有了上述 2 个场景的举例说明， 可以得知：
贴近业务：VizData 需要将业务功能进行抽象， 通过 VizData 结构， 满足业务的需求。
承载技术：VizData 需要对图表、表格、地图能力进行封装， 提供绘制能力。
基于VizData，我们可以处理非常多的可视化能力：
- 图表类型随意切换。
- 通用图表透视能力。
- 约定配置：为每个图表提供默认配置， 让使用图表变得更加省心。
- 处理多指标的合并。
- 处理维度的笛卡尔积。
- 图表国际化。
- 图表数据格式、条件格式。
- 图表标签。
- 大量的图表样式配置。
VizData 作用
前端业务与图表解耦
隔离BI可视化与图表之间的强关联，schema 与 spec 隔离变化， 二者可以独立变化与切换， 互不影响， 只要 VizData 封装变化即可 。
后端取数与图表解耦
有了 VizData 后， VizData 解除了后端与图表类型的依赖， VizData 是在取数后创建的， 意味着后端不再需要关心具体的图表类型和展示方式，只需要专注于提供数据服务。
这样就可以提高后端的可复用性和可维护性，同时也可以让前端更加灵活地选择不同的图表库和展示方式。
BI图表能力对外开放
VizData 对BI业务进行了抽象，提供了通用接口，满足用户使用需求。因此，第三方开发者可以自定义图表。
本文产品示例来源于 火山引擎DataWind。
DataWind 是一款支持千亿级别数据自助分析的一站式数据分析与协作平台。可打通从数据接入、数据整合、查询分析到全员协同共享的全流程，以数据门户、数字大屏、管理驾驶舱等可视化形态，助力业务用户实现智能洞察，让数据发挥价值。
