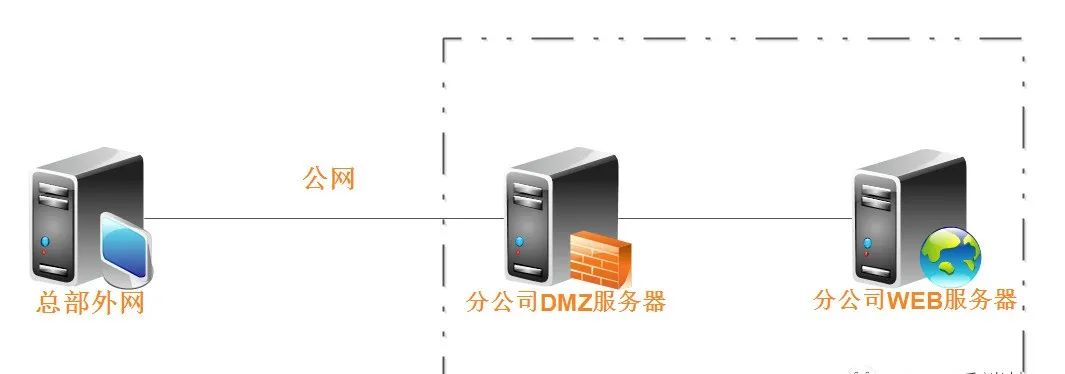

笔者在工作中遇到此场景，如下两条网络限制下，总部如何访问分公司内部web服务器？

dmz服务器可以访问总部外网服务器22端口，不可以访问web服务器；
web服务器不可访问公网，但是到dmz网络无限制。

picture.image

初看需求，我们第一个想到的肯定是内网端口映射到公网，或者vpn，但是不修改网络策略情况下很难实现。有没有别的方法呢，我们继续从纯网络角度分析现有条件。

网络通信是双向的，有请求，有回应，就是我们俗称的“通”。dmz可以访问外部22端口，代表请求，回包两个通信通道都是通畅的，我们是否可以借助回包通道，从外部发起到内部的反向访问呢？答案当然是有的，我们来试一试，需要ssh工具。

我们在dmz执行如下命令。





          [root@dmz]# ssh -f -N -g -R 6606:10.1.1.1:80 root@115.100.100.100

-f：代表后台运行程序
-N：表示使用远程端口转发创建ssh隧道
-g：监听本机所有IP地址
-R，表示使用远程端口转发创建ssh隧道

命令结合起来什么意思呢，我们使用root用户远程连接到115.100.100.100，并且远程主机监听6606端口，当访问此端口时，会跳转到dmz的80端口。此过程会使用到ssh隧道。dmz运行之后，总部服务器的已经有了端口监听。



[root@center]# netstat -tunlp | grep 6606

    tcp        0      0 127.0.0.1:6606          0.0.0.0:*               LISTEN      8616/sshd: root

    我们在总部服务器尝试端口提示拒绝，代表网络已经打通了，但是dmz服务器并没有监听80端口，所以报端口拒绝。

[root@center]# telnet 127.0.0.1 6606

    Trying 127.0.0.1...

    telnet: connect to address 127.0.0.1: Connection refused

如法炮制，再把web服务器到dmz的网络反向打通，dmz服务器访问本地80端口时将跳转到web服务器的80端口。





          [root@web]# ssh -f -N -g -R 80:10.1.1.1:80 root@10.1.1.2

再次到总部服务器测试访问就能通信了。



[root@center]# telnet 127.0.0.1 6606

    Trying 127.0.0.1...

    Connected to 127.0.0.1.

    Escape character is '^]'.

我们最后从网络角度来回顾数据包的的转发过程。

从总部服务器看到如下信息。



#dmz服务器以115.100.100.101:29493作源，访问本地22端口，建立了tcp连接。

[root@center]# ss | grep 115.

    tcp    ESTAB      0      0      172.16.1.1:22                115.100.100.101:29493

[root@center]# netstat -tpna | grep 115.

    tcp        0      0 172.16.1.127:22      101.230.91.53:29493     ESTABLISHED 8555/sshd: root

#本地端口也对应到了进程号8616

[root@center]#netstat -tunlp | grep 6606

    tcp        0      0 127.0.0.1:6606          0.0.0.0:*               LISTEN      8616/sshd: root[root@center]# ps -ef | grep 8616

    root      8616  8555  0 Dec03 ?        00:01:04 sshd: root.

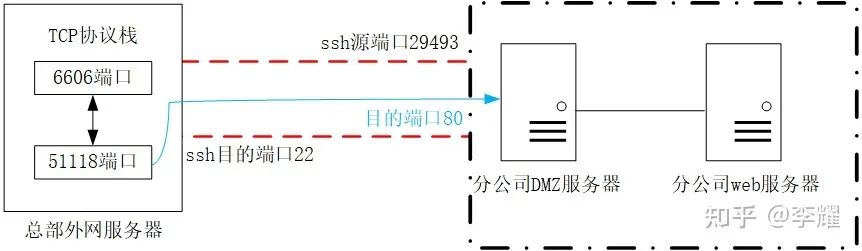

当总部服务器访问127.0.0.1:6606时，网络连接信息如下。

picture.image

2T架构师学习资料干货分享



双向通道已经建立

[root@center]# ss | grep 6606

    tcp    ESTAB      0      0      127.0.0.1:6606                 127.0.0.1:51158

    tcp    ESTAB      0      0      127.0.0.1:51158                127.0.0.1:6606
