前言

我们在梳理flink sql 执行流程时以sql解析、sql校验、sql转化及sql优化的顺序来展开，本篇主要是对过程的梳理，不会涉及过多的代码部分，后面会针对各环节进行逐一分析。

Parser

picture.image

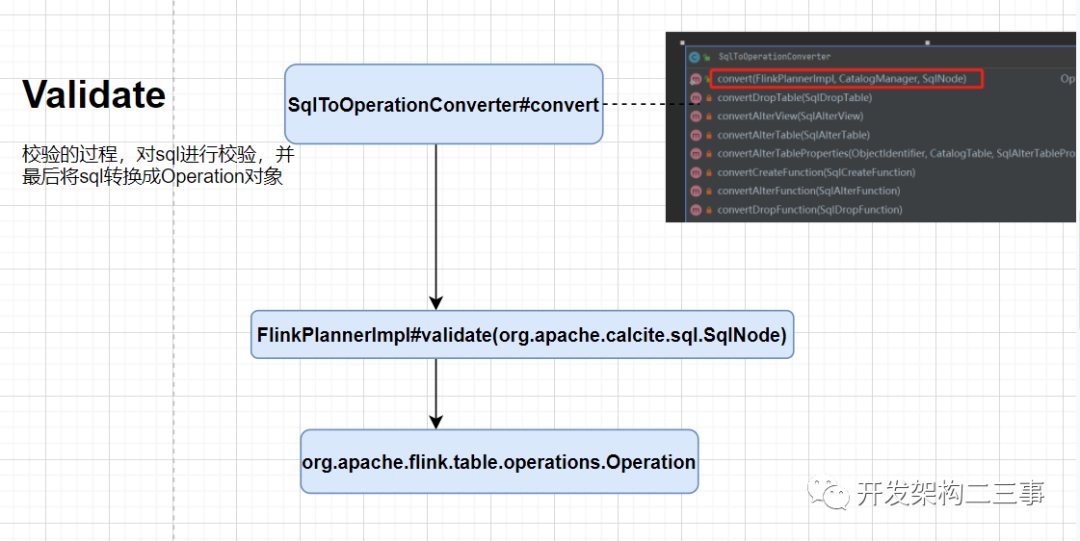

Validate

picture.image

这里以SqlQuery操作的convert过程为例：

picture.image

转换过程

picture.image

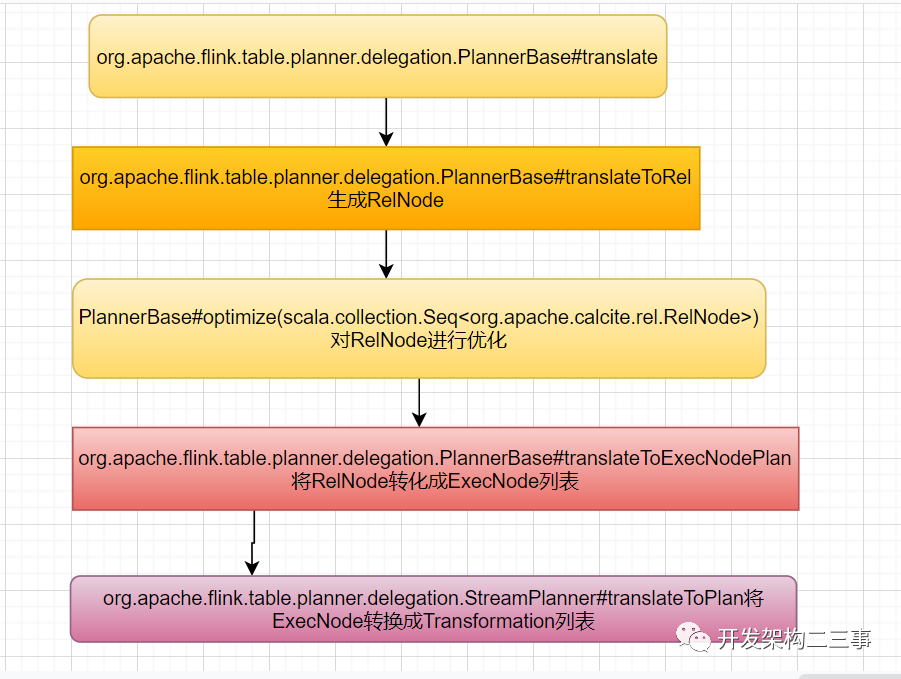

上面是TableEnvironmentImpl中的translate方法入口，我们来具体分析下planner.translate方法在PlannerBase转换过程如下：

picture.image

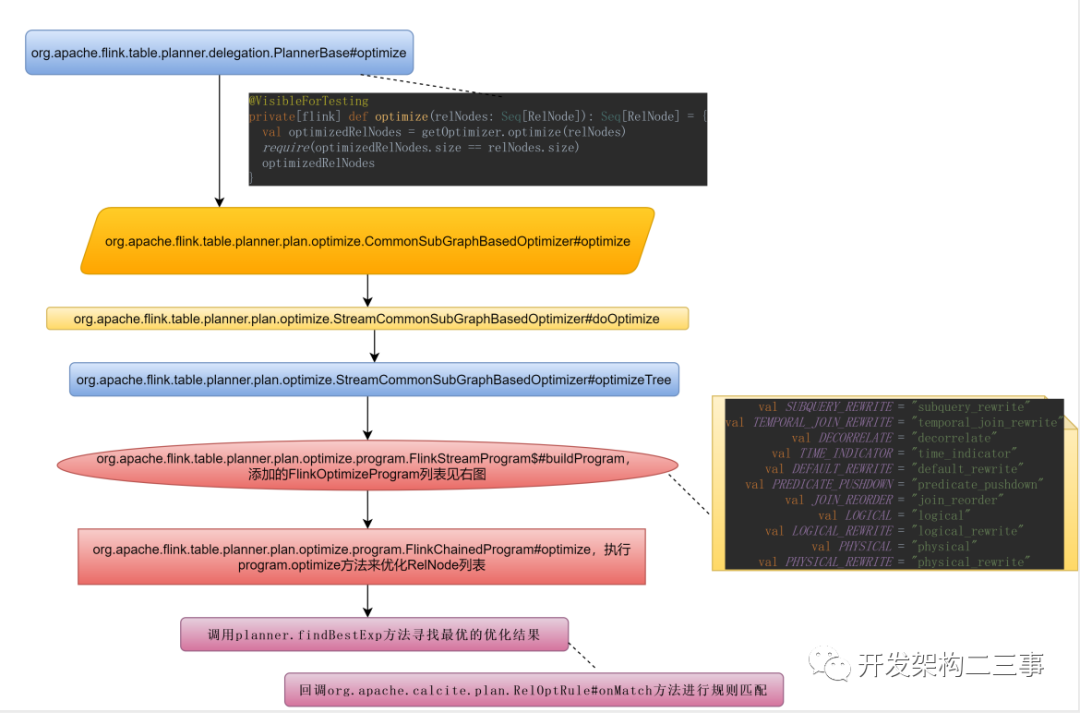

我们来看一下具体的optimize过程：

picture.image

将FlinkPhysicalRel DAG转换成ExecNode DAG



@VisibleForTesting

private[flink] def translateToExecNodePlan(

                                            optimizedRelNodes: Seq[RelNode]): util.List[ExecNode[_, _]] = {

  require(optimizedRelNodes.forall(_.isInstanceOf[FlinkPhysicalRel]))

  // Rewrite same rel object to different rel objects

  // in order to get the correct dag (dag reuse is based on object not digest)

  val shuttle = new SameRelObjectShuttle()

  val relsWithoutSameObj = optimizedRelNodes.map(_.accept(shuttle))

  // reuse subplan

  val reusedPlan = SubplanReuser.reuseDuplicatedSubplan(relsWithoutSameObj, config)

  // convert FlinkPhysicalRel DAG to ExecNode DAG

  reusedPlan.map(_.asInstanceOf[ExecNode[_, _]])

}

在translateToExecNodePlan方法中将FlinkPhysicalRel DAG转换成ExecNode DAG并尝试复用重复的子计划。

ExecNode转换成Transformation

下面代码是将ExecNode列表转成Transformation列表的入口：



  override protected def translateToPlan(

      execNodes: util.List[ExecNode[_, _]]): util.List[Transformation[_]] = {

    val planner = createDummyPlanner()

    planner.overrideEnvParallelism()



    execNodes.map {

          // 将execNode转成Transformation

      case node: StreamExecNode[_] => node.translateToPlan(planner)

      case _ =>

        throw new TableException("Cannot generate DataStream due to an invalid logical plan. " +

          "This is a bug and should not happen. Please file an issue.")

    }

  }

结语

本篇主要梳理sql执行的流程中涉及到的各个步骤，针对内部调用apache calcite的api进行flink sql的优化及使用javacc 进行代码生成的部分在后续的篇幅中会逐一进行分析。
