5分钟入门 Seaborn 热力图可视化

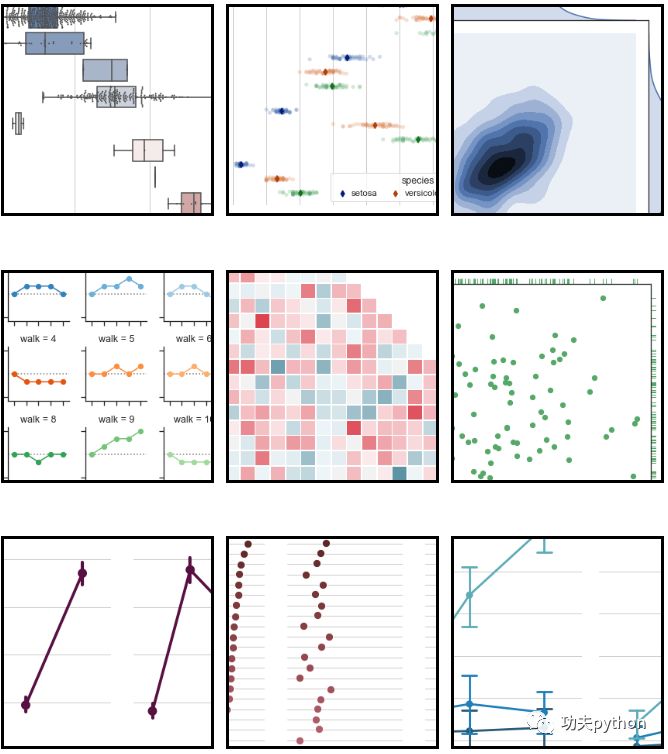

Seaborn是基于matplotlib的Python可视化库。 它提供了一个高级界面来绘制有吸引力的统计图形。 Seaborn其实是在matplotlib的基础上进行了更高级的API封装，从而使得作图更加容易，不需要经过大量的调整就能使你的图变得精致。

注：所有代码均在IPython notebook中实现

heatmap 热力图

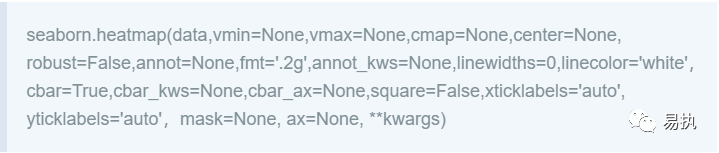

热力图在实际中常用于展示一组变量的相关系数矩阵，在展示列联表的数据分布上也有较大的用途，通过热力图我们可以非常直观地感受到数值大小的差异状况。heatmap的API如下所示：

下面将演示 这些主要参数的用法， 第一件事还是先导入相关的packages。


1import seaborn as sns
2%matplotlib inline
3sns.set(font_scale=1.5)



本次演示采用的数据集是Seaborn中内置的 flights航班数据集 ：


1#导入数据集后按年月两个维度进行数据透视
2data=sns.load_dataset("flights")\
3        .pivot("month","year","passengers")
4data.head()

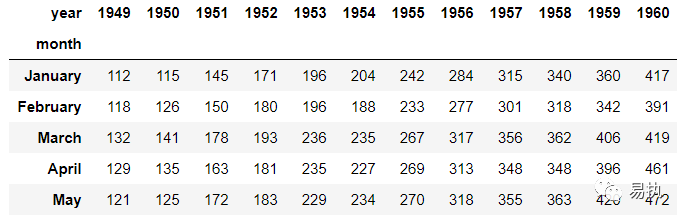

如上图所示，dataframe中的数据代表了1949年-1960年每个月的航班乘客数量，接下来热力图就隆重登场啦！

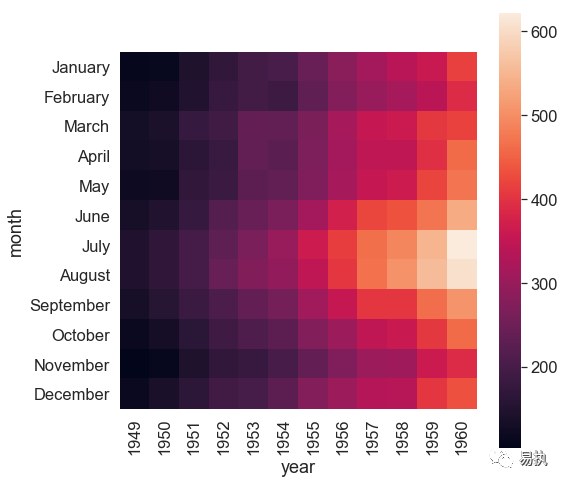

1sns.set_context({"figure.figsize":(8,8)})
2sns.heatmap(data=data,square=True)
3#可以看到热力图主要展示的是二维数据的数据关系
4#不同大小的值对应不同的颜色深浅



热力图的右侧是颜色带，上面代表了数值到颜色的映射，数值由小到大对应色彩由暗到亮。从上面的heatmap中我们可以得到两层信息，一是随着时间的推移，飞机的乘客数量是在逐步增多的，二是航班的乘坐旺季在七月和八月份。下面就具体的参数进行演示。

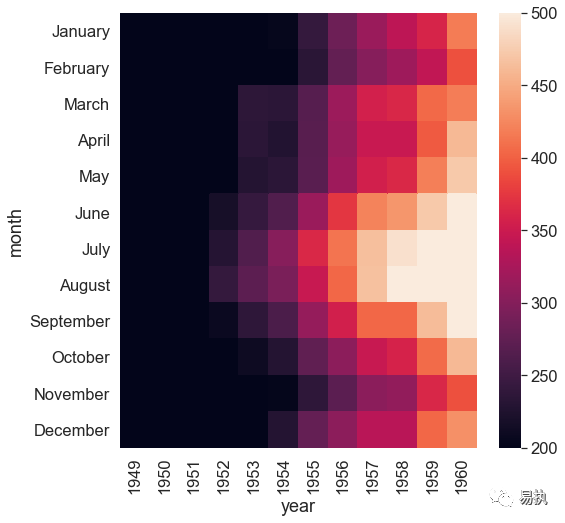

vmax：设置颜色带的最大值
vmin：设置颜色带的最小值


1sns.heatmap(data=data,vmin=200,
2            vmax=500)



可以看到右侧的颜色带最大最小值变了，而heatmap中颜色映射关系也会随之调整，将本图和上面的图进行对比便一目了然。

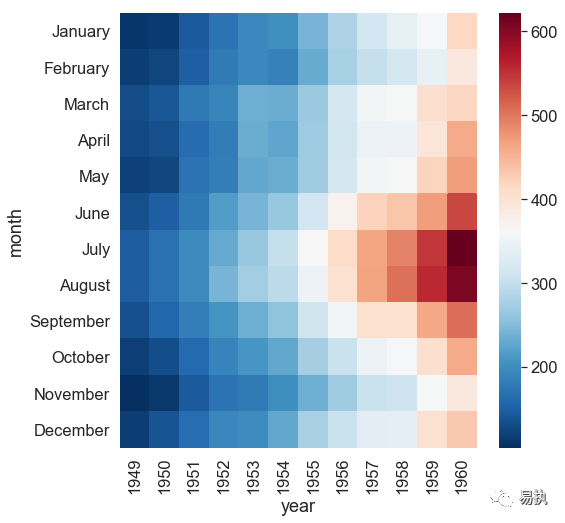

cmap：设置颜色带的色系


1sns.heatmap(data=data,cmap="RdBu\_r")



好像变好看了?

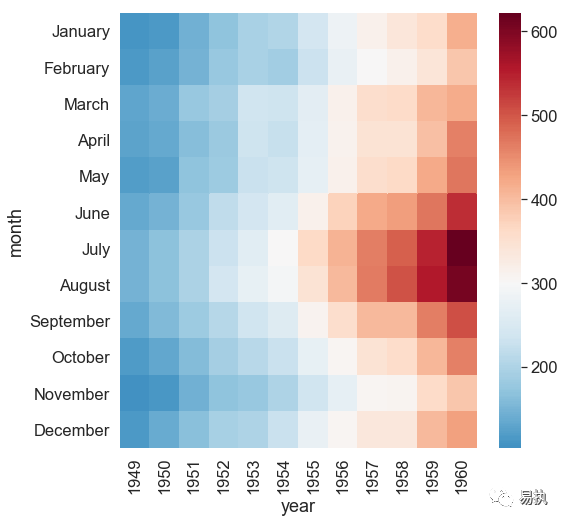

center：设置颜色带的分界线


1sns.heatmap(data=data,cmap="RdBu\_r",
2            center=300)


![picture.image](https://p3-volc-community-sign.byteimg.com/tos-cn-i-tlddhu82om/afd64675d3f64499a6052ca3d062d9e8~tplv-tlddhu82om-image.image?=&rk3s=8031ce6d&x-expires=1752820572&x-signature=%2FCI5rai6ietTZUmDCl%2BczTNu2zs%3D)

细心的朋友可以察觉到颜色带上色彩两级的分界线变成了300

annot：是否显示数值注释


1sns.heatmap(data=data,annot=True,
2            cmap="RdBu\_r")

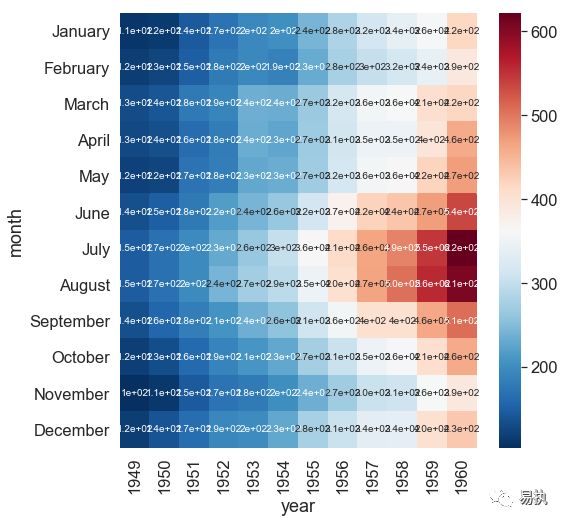

怎么回事？乱码了吗？其实数值注释默认显示的是 科学记数法 的数值，我们得把数值进行格式化，这就用到了下面的参数。

fmt：format的缩写，设置数值的格式化形式


1sns.heatmap(data=data,annot=True,
2            fmt="d",cmap="RdBu\_r")
3#foramt为int类型

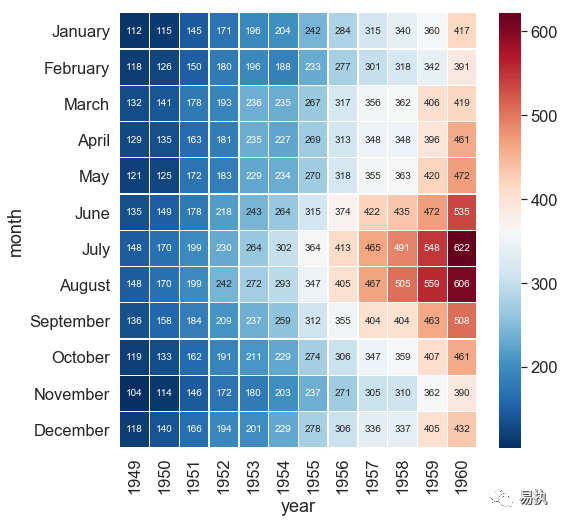

linewidths：控制每个小方格之间的间距


1sns.heatmap(data=data,annot=True,
2            fmt="d",linewidths=0.3,
3            cmap="RdBu\_r")
4#可以看到每个小方格之产生了间隙



linecolor：控制分割线的颜色


1sns.heatmap(data=data,annot=True,
2            fmt="d",linewidths=0.3,
3            linecolor="grey",cmap="RdBu\_r")
4#原来的白色间隙变成了灰色间隙

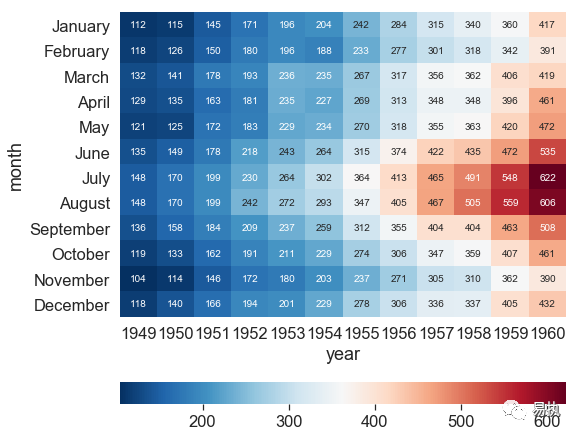

cbar_kws：关于颜色带的设置


1sns.heatmap(data=data,annot=True,
2            fmt="d",cmap="RdBu\_r",
3            cbar_kws={"orientation":"horizontal"})
4#横向显示颜色帮

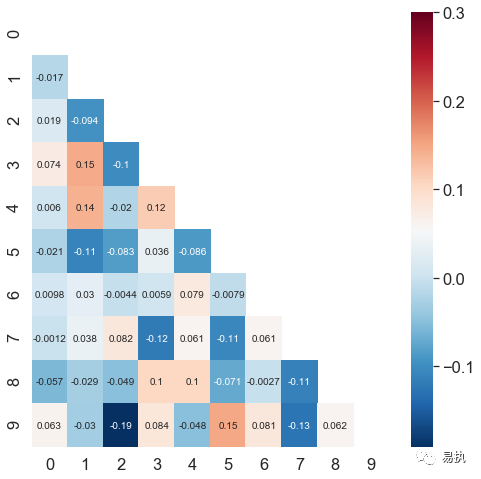

mask：传入布尔型矩阵，若为矩阵内为True，则热力图相应的位置的数据将会被屏蔽掉（常用在绘制相关系数矩阵图）


 1import numpy as np
 2#随机生成一个200行10列的数据集
 3data_new = np.random.randn(200,10)
 4
 5#求出这个数据集的相关系数矩阵
 6corr = np.corrcoef(data_new,rowvar=False)
 7
 8#以corr的形状生成一个全为0的矩阵
 9mask = np.zeros_like(corr)
10
11#将mask的对角线及以上设置为True
12#这部分就是对应要被遮掉的部分
13mask[np.triu_indices_from(mask)] = True
14
15with sns.axes_style("white"):
16    sns.heatmap(corr, mask=mask, vmax=0.3,
17                annot=True,cmap="RdBu\_r")

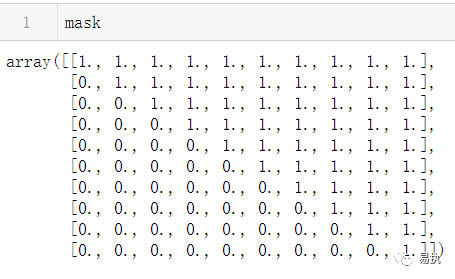

如果大家对上面的代码流程不大了解，可以把mask打印出来看看

参照mask和上面绘制的图，应该就很容易理解了，mask中为1的部分，就是要被盖掉的部分。演示到此为止，想更深入的学习可以自行查阅官方文档！
