用 TFserving 部署深度学习模型

个人简介：wedo实验君, 数据分析师；热爱生活，热爱写作

1.什么是TFserving

当你训好你的模型，需要提供给外部使用的时候，你就需要把模型部署到线上，并提供合适的接口给外部调用。你可能会考虑一些问题：

• 用什么来部署
• 怎么提供api接口
• 多个模型GPU资源如何分配
• 线上模型如何更新而服务不中断

目前流行的深度学习框架Tensorflow和Pytorch， Pytorch官方并没有提供合适的线上部署方案；Tensorflow则提供了TFserving方案来部署线上模型推理。另外，Model Server for Apache MXNet 为MXNet模型提供推理服务。

本文为TFServing的使用指南。如果你是pytorch或者MXNet模型，也可以通过ONNX转成TFserving的模型，部署在TFServing上。

那什么是TFserving?

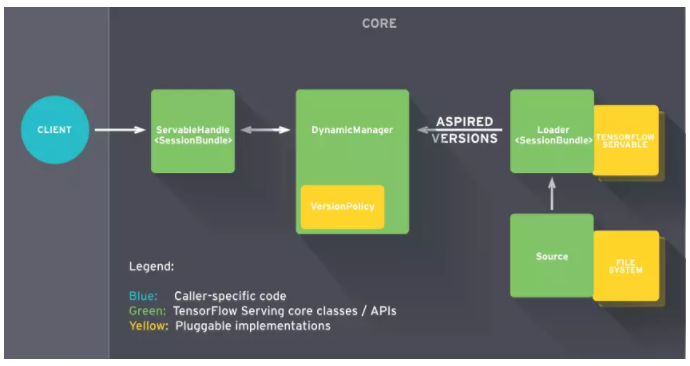

TFserving是Google 2017推出的线上推理服务；采用C/S架构，客户端可通过gRPC和RESTfull API与模型服务进行通信。

TFServing的特点：

• 支持模型版本控制和回滚：Manager会进行模型的版本的管理
• 支持并发，实现高吞吐量
• 开箱即用，并且可定制化
• 支持多模型服务
• 支持批处理
• 支持热更新：Source加载本地模型，通知Manager有新的模型需要加载，Manager检查模型的版本，通知Source创建的Loader进行加载模型
• 支持分布式模型

2.TFserving安装

强烈建议采用docker方式安装TFserving，安装依赖docker和nvidia-docker（TFserving的gpu需要）

• docker 安装


#安装yum-utils工具和device-mapper相关依赖包
yum install -y yum-utils \
device-mapper-persistent-data \
lvm2

#添加docker-ce stable版本的仓库
yum-config-manager \
--add-repo \
https://download.docker.com/linux/centos/docker-ce.repo

#更新yum缓存文件
yum makecache fast

#查看所有可安装的docker-ce版本
yum list docker-ce --showduplicates | sort -r

# 安装docker-ce
yum install docker-ce-17.12.1.ce-1.el7.centos

#允许开机启动docker-ce服务
systemctl enable docker.service

#启动Docker-ce服务
systemctl start docker

#运行测试容器hello-world
docker run --rm hello-world



• nvidia-docker 安装


# 安装nvidia-docker2
yum install -y nvidia-docker2-2.0.3-1.docker17.12.1.ce

# 重启docker服务
service docker restart



• 安装TFserving


docker pull tensorflow/serving:latest-gpu
# 可以选择其他版本如 docker pull tensorflow/serving:1.14.0-rc0-gpu



注意：docker版本和nvidia-docker要匹配

• 目前最新的nvidia-docker需要Docker为19.03 可参考官方https://github.com/NVIDIA/nvidia-docker
• nvidia-docker2 支持Docker版本低于19.03的其他版本（需>=1.12），现有服务器有18.09,1.17,1.13 https://github.com/NVIDIA/nvidia-docker/wiki/Installation-(version-2.0)

3.TFserving使用说明

3.1 模型转换

TFserving的模型需要转换成TFserving的格式， 不支持通常的checkpoint和pb格式。

TFserving的模型包含一个.pb文件和variables目录（可以为空）,导出格式如下：


.
├── 1
│   ├── saved_model.pb
│   └── variables
├── 2
│   ├── saved_model.pb
│   └── variables



不同的深度学习框架的转换路径：


(1) pytorch(.pth)--> onnx(.onnx)--> tensorflow(.pb) --> TFserving
(2) keras(.h5)--> tensorflow(.pb) --> TFserving
(3) tensorflow(.pb) --> TFserving



这里详细介绍下pb转换成TFserving模型


import tensorflow as tf
def create\_graph(pb\_file):
    """Creates a graph from saved GraphDef file and returns a saver."""
    # Creates graph from saved graph\_def.pb.
    with tf.gfile.FastGFile(pb_file, 'rb') as f:
        graph_def = tf.GraphDef()
        graph_def.ParseFromString(f.read())
        _ = tf.import_graph_def(graph_def, name='')
def pb\_to\_tfserving(pb\_file, export\_path, pb\_io\_name=[], input\_node\_name='input', output\_node\_name='output', signature\_name='default\_tfserving'):
    # pb\_io\_name 为 pb模型输入和输出的节点名称，
    # input\_node\_name为转化后输入名
    # output\_node\_name为转化后输出名
    # signature\_name 为签名
    create_graph(pb_file)
    # tensor\_name\_list = [tensor.name for tensor in tf.get\_default\_graph().as\_graph\_def().node]
    input_name = '%s:0' % pb_io_name[0]
    output_name = '%s:0' % pb_io_name[1]
    with tf.Session() as sess:
        in_tensor = sess.graph.get_tensor_by_name(input_name)
        out_tensor = sess.graph.get_tensor_by_name(output_name)
        builder = tf.saved_model.builder.SavedModelBuilder(export_path)  ## export\_path导出路径
        inputs = {input_node_name: tf.saved_model.utils.build_tensor_info(in_tensor)}
        outputs = {output_node_name: tf.saved_model.utils.build_tensor_info(out_tensor)}
        signature = tf.saved_model.signature_def_utils.build_signature_def(
            inputs, outputs, method_name=tf.saved_model.signature_constants.PREDICT_METHOD_NAME)
        builder.add_meta_graph_and_variables(
            sess=sess, tags=[tf.saved_model.tag_constants.SERVING],
            signature_def_map={signature_name: signature}, clear_devices=True)  ## signature\_name为签名，可自定义
        builder.save()


pb_model_path = 'test.pb'
pb_to_tfserving(pb_model_path, './1', pb_io_name=['input\_1\_1','output\_1'],signature_name='your\_model')




3.2 TFserving配置和启动

模型导出后，同一个模型可以导出不同的版本（版本后数字），可以TFserving配置中指定模型和指定版本。TFserving的模型是通过模型名称和签名来唯一定位。TFserving 可以配置多个模型，充分利用GPU资源。

• 模型配置


# models.config
model_config_list {
  config {
    name: 'your\_model'
    base_path: '/models/your\_model/'
    model_platform: 'tensorflow'
#     model\_version\_policy {
#       specific {
#         versions: 42
#         versions: 43
#       }
#     }
#     version\_labels {
#       key: 'stable'
#       value: 43
#     }
#     version\_labels {
#       key: 'canary'
#       value: 43
#     }
  }
  config {
    name: "mnist",
    base_path: "/models/mnist",
    model_platform: "tensorflow",
    model_version_policy: {
       specific: {
        versions: 1,
        versions: 2
       }
  }
}

# 可以通过model\_version\_policy 进行版本的控制



• 启动服务


# 建议把模型和配置文件放在docker外的本地路径，如/home/tfserving/models， 通过-v 挂载到docker内部
# --model\_config\_file： 指定模型配置文件
# -e NVIDIA\_VISIBLE\_DEVICES=0： 指定GPU
# -p 指定端口映射 8500为gRpc 8501为restful api端口
# -t 为docker镜像
nvidia-docker run  -it --privileged  -d -e NVIDIA_VISIBLE_DEVICES=0  -v /home/tfserving/models:/models  -p 8500:8500 -p 8501:8501 \
 -t tensorflow/serving:latest-gpu \
--model_config_file=/models/models.config

# /home/tfserving/models 结构
.
├── models.config
└── your_model
    ├── 1
    │   ├── saved_model.pb
    │   └── variables
    └── 2
        ├── saved_model.pb
        └── variables

# test
curl http://192.168.0.3:8501/v1/models/your_model
{
    "model\_version\_status": [
        {
            "version": "2",
            "state": "AVAILABLE",
            "status": {
            "error\_code": "OK",
            "error\_message": ""
            }
        }
    ]
}


# 其他启动方式
# 如果多个模型在不同的目录，可以通过-mount 单独加载

nvidia-docker run  -it --privileged  -d -e NVIDIA_VISIBLE_DEVICES=0 \
--mount type=bind,source=/home/tfserving/models/your_model,target=/models/your_model \
--mount type=bind,source=/home/tfserving/models/your_model/models.config,target=/models/models.config \
-p 8510:8500 -p 8501:8501 \
-t tensorflow/serving:latest-gpu \
--model_config_file=/models/models.config



3.3 TFserving服务调用

客户端可以通过gRpc和http方式调用TFserving服务模型，支持多种客户端语言，这里提供python的调用方式; 调用都是通过模型名称和签名来唯一对应一个模型

• gRpc调用, gRpc的端口是8500


#
# -*-coding:utf-8 -*-
import tensorflow as tf
from tensorflow_serving.apis import predict_pb2
from tensorflow_serving.apis import prediction_service_pb2_grpc
import grpc
import time
import numpy as np
import cv2


class YourModel(object):
    def \_\_init\_\_(self, socket):
        """

        Args:
            socket: host and port of the tfserving, like 192.168.0.3:8500
        """
        self.socket = socket
        start = time.time()
        self.request, self.stub = self.__get_request()
        end = time.time()
        print('initialize cost time: ' + str(end - start) + ' s')

    def \_\_get\_request(self):
        channel = grpc.insecure_channel(self.socket, options=[('grpc.max\_send\_message\_length', 1024 * 1024 * 1024),
                                                              ('grpc.max\_receive\_message\_length', 1024 * 1024 * 1024)]) # 可设置大小
        stub = prediction_service_pb2_grpc.PredictionServiceStub(channel)
        request = predict_pb2.PredictRequest()

        request.model_spec.name = "your\_model"  # model name
        request.model_spec.signature_name = "your\_model"  # model signature name

        return request, stub

    def run(self, image):
        """

        Args:
            image: the input image（rgb format）

        Returns: embedding is output of model

        """
        img = image[..., ::-1]
        self.request.inputs['input'].CopyFrom(tf.contrib.util.make_tensor_proto(img))  # images is input of model
        result = self.stub.Predict(self.request, 30.0)
        return tf.make_ndarray(result.outputs['output'])

    def run\_file(self, image\_file):
        """

        Args:
            image\_file: the input image file

        Returns:

        """
        image = cv2.imread(image_file)
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
        return self.run(image)


if __name__ == '\_\_main\_\_':
    model = YourModel('192.168.0.3:8500')
    test_file = './test.jpg'
    result = model.run_file(test_file)
    print(result)
    # [8.014745e-05 9.999199e-01]



• restful api调用: restful端口是8501


import cv2
import requests
class SelfEncoder(json.JSONEncoder):
    def default(self, obj):
        if isinstance(obj, np.ndarray):
            return obj.tolist()
        elif isinstance(obj, np.floating):
            return float(obj)
        elif isinstance(obj, bytes):
            return str(obj, encoding='utf-8');
        return json.JSONEncoder.default(self, obj)

image_file = '/home/tfserving/test.jpg'
image = cv2.imread(image_file)
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
img = image[..., ::-1]


input_data = {
    "signature\_name": "your\_model",
    "instances": img
}
data = json.dumps(input_data, cls=SelfEncoder, indent=None)
result = requests.post("http://192.168.0.3:8501/v1/models/your\_model:predict", data=data)
eval(result .content)

# {'predictions': [8.01474525e-05, 0.999919891]}



5.总结

本文介绍了TFserving部署线上推理服务，从模型的转换，部署启动和调用推理，欢迎交流，希望对你有帮助。我们来回答下开篇提出的问题

• 用什么来部署：当然是TFserving
• 怎么提供api接口：TFserving有提供restful api接口，现实部署时会在前面再加一层如flask api
• 多个模型GPU资源如何分配：TFserving支持部署多模型，通过配置
• 线上模型如何更新而服务不中断：TFserving支持模型的不同的版本，如your_model中1和2两个版本，当你新增一个3模型时，TFserving会自动判断，自动加载模型3为当前模型，不需要重启
• 参考资料

• https://www.tensorflow.org/tfx/guide/serving
• https://www.tensorflow.org/tfx/serving/api\_rest
