一、简介
在目标检测任务中，常用到一个指标IoU，即交并比，IoU可以很好的描述一个目标检测模型的好坏。在训练阶段IoU可以作为anchor-based方法中，划分正负样本的依据；同时也可用作损失函数；在推理阶段，NMS中会用到IoU。同时IoU有着比较严重的缺陷，于是出现了GIoU、DIoU、CIoU、EIoU，下面我们一起看一下这几种IoU。
二、IoU（Intersection over Union）

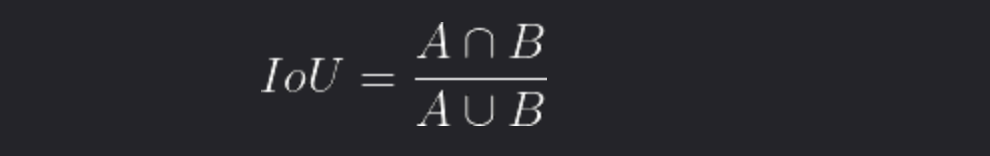

IoU的计算是用预测框(A)和真实框(B)的交集除以二者的并集，其公式为：
IoU的值越高也说明A框与B框重合程度越高，代表模型预测越准确。反之，IoU越低模型性能越差。
IoU优点：
（1）IoU具有尺度不变性
（2）结果非负，且范围是(0, 1)
IoU缺点：
（1）如果两个目标没有重叠，IoU将会为０,并且不会反应两个目标之间的距离，在这种无重叠目标的情况下，如果IoU用作于损失函数，梯度为０，无法优化

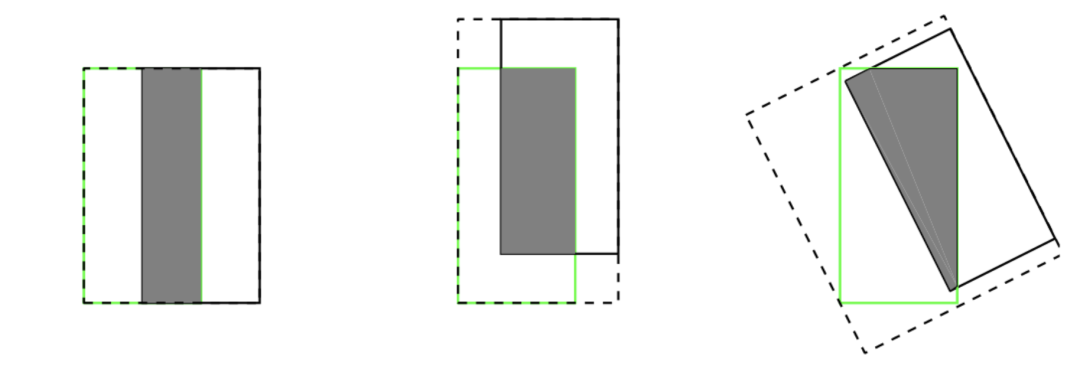

（2）IoU无法精确的反映两者的重合度大小。如下图所示，三种情况IoU都相等，但看得出来他们的重合度是不一样的，左边的图回归的效果最好，右边的最差。
三、GIoU（Generalized IoU）
论文地址：https://arxiv.org/pdf/1902.09630.pdf

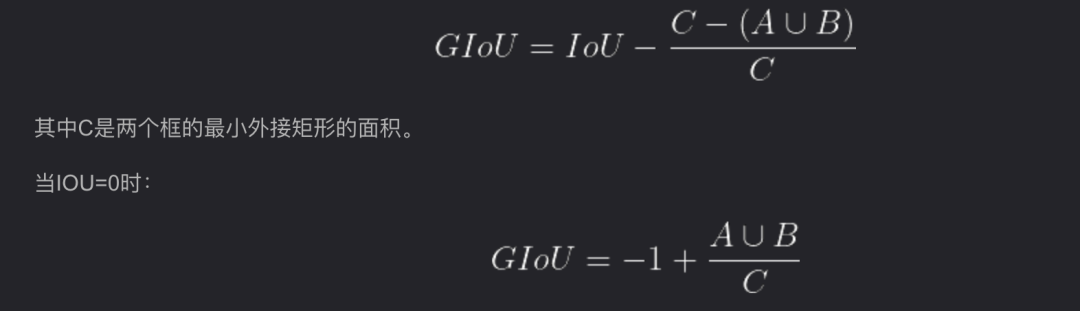

为了解决IoU作为损失函数时的两个缺点，有大神提出了GIoU，在IoU后面增加了一项，计算两个框的最小外接矩形，用于表征两个框的距离，从而解决了两个目标没有交集时梯度为零的问题，公式为：

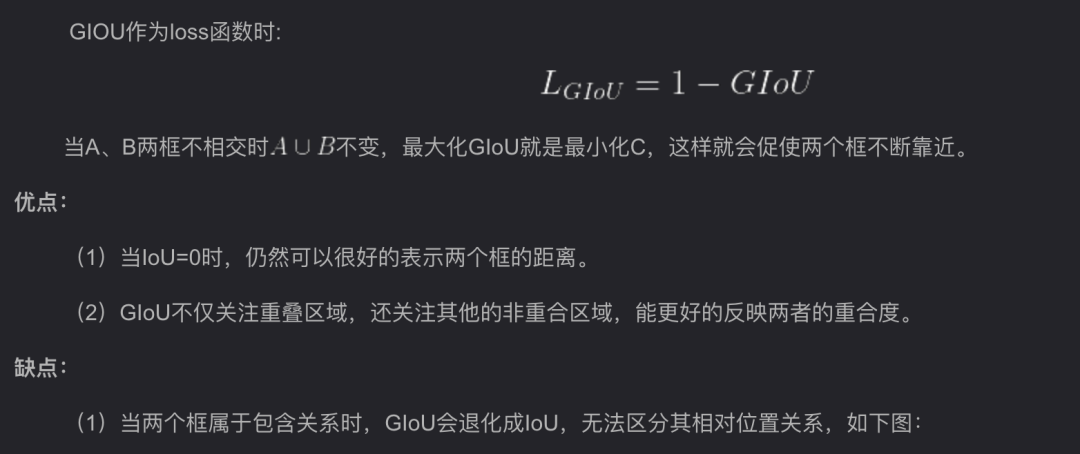

当IOU为0时，意味着A与B没有交集，这个时候两个框离得越远，GIOU越接近-1；两框重合，GIOU=1，所以GIOU的取值为(-1, 1]。
（2）由于GIoU仍然严重依赖IoU，因此在两个垂直方向，误差很大，很难收敛。两个框在相同距离的情况下，水平垂直方向时，此部分面积最小，对loss的贡献也就越小，从而导致在垂直水平方向上回归效果较差。

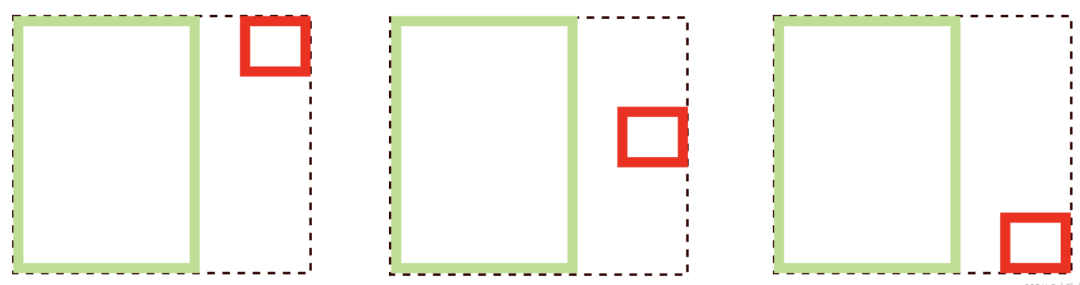

如下图，三种情况下GIoU的值一样，GIoU将很难区分这种情况。
四、DIoU（Distance-IoU）
论文地址：https://arxiv.org/pdf/1911.08287.pdf
针对上述GIoU的两个问题，有大神将GIoU中最小外接框来最大化重叠面积的惩罚项修改成最小化两个BBox中心点的标准化距离从而加速损失的收敛过程，这就诞生了DIoU。
DIoU要比GIou更加符合目标框回归的机制，将目标与预测之间的距离，重叠率以及尺度都考虑进去，使得目标框回归变得更加稳定，不会像IoU和GIoU一样出现训练过程中发散等问题。

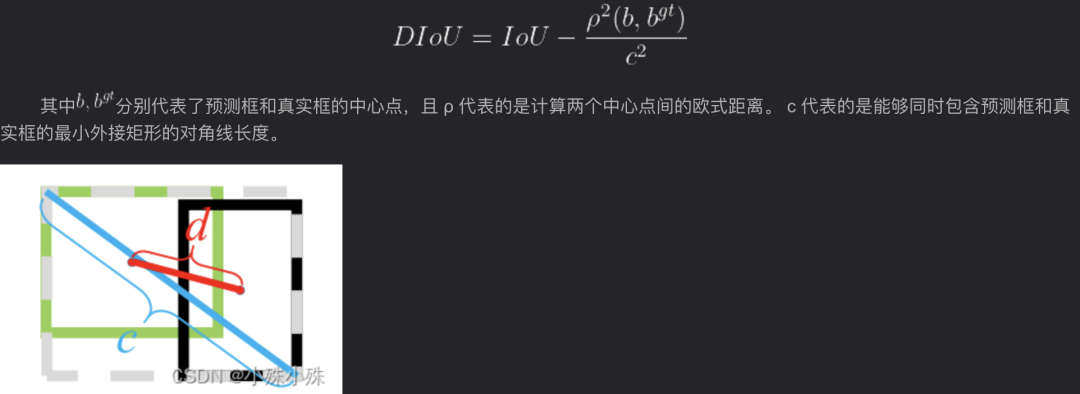

公式如下：
优点：
（1）DIoU loss可以直接最小化两个目标框的距离，因此比GIoU loss收敛快得多。
（2）对于包含两个框在水平方向和垂直方向上这种情况，DIoU损失可以使回归非常快。
（3）DIoU还可以替换普通的IoU评价策略，应用于NMS中，使得NMS得到的结果更加合理和有效。
缺点：

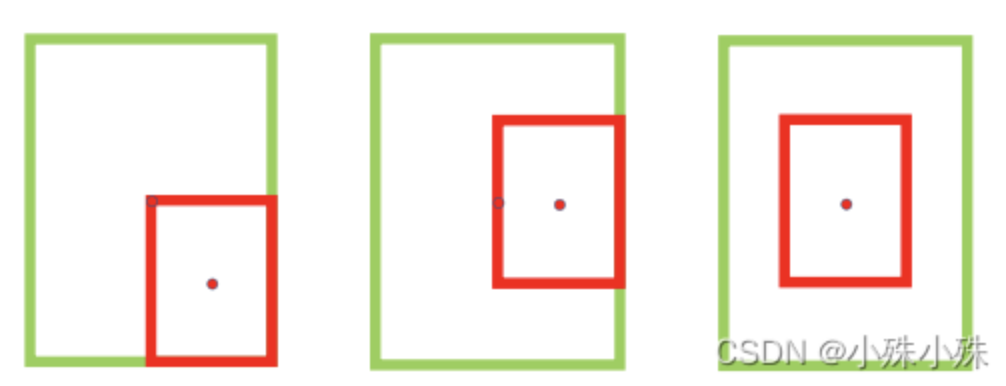

虽然DIOU能够直接最小化预测框和真实框的中心点距离加速收敛，但是Bounding box的回归还有一个重要的因素纵横比暂未考虑。如下图，三个红框的面积相同，但是长宽比不一样，红框与绿框中心点重合，这时三种情况的DIoU相同，证明DIoU不能很好的区分这种情况。

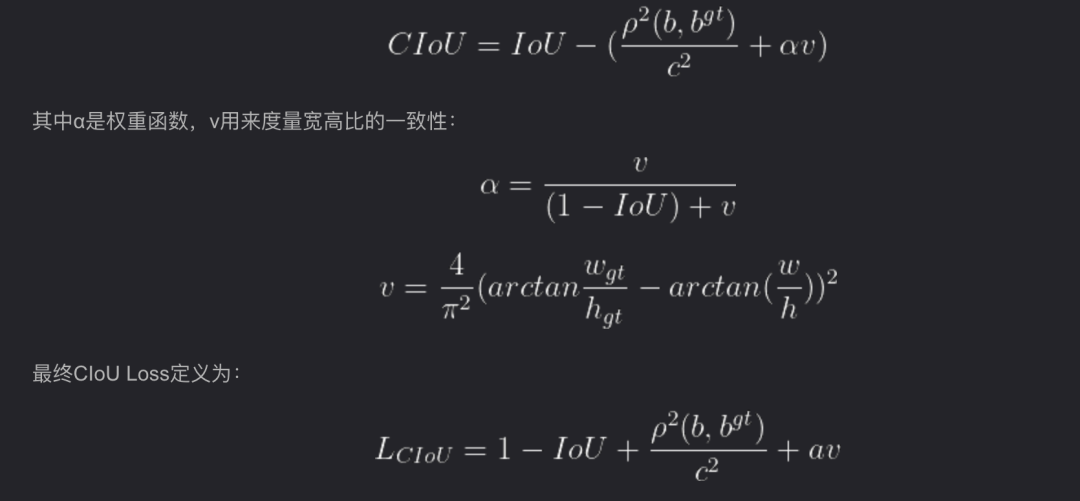

CIoU与DIoU出自同一篇论文，CIoU大多数用于训练。DIoU的作者考虑到，在两个框中心点重合时，c与d的值都不变。所以此时需要引入框的宽高比：
优点：
考虑了框的纵横比，可以解决DIoU的问题
缺点：
通过CIoU公式中的v反映的纵横比的差异，而不是宽高分别与其置信度的真实差异，所以有时会阻碍模型有效的优化相似性。
六、EIoU(Efficient-IoU)
论文地址：https://arxiv.org/pdf/2101.08158.pdf
为了解决CIoU的问题，有学者在CIOU的基础上将纵横比拆开，提出了EIOU Loss，并且加入Focal聚焦优质的预测框，与CIoU相似的，EIoU是损失函数的解决方案，只用于训练。

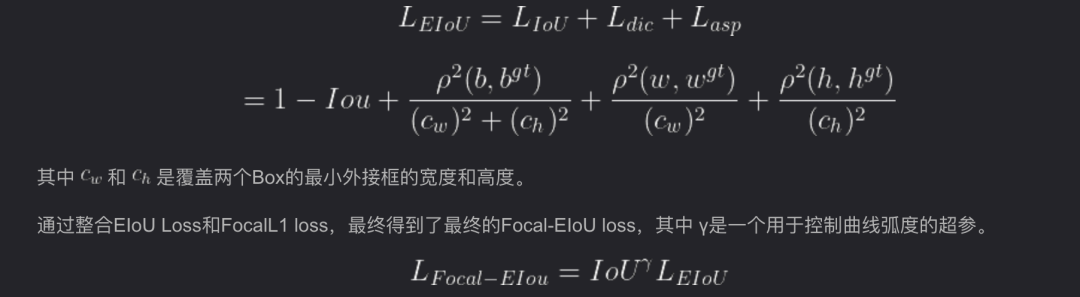

EIOU的惩罚项是在CIOU的惩罚项基础上将纵横比的影响因子拆开分别计算目标框和预测框的长和宽，该损失函数包含三个部分：重叠损失，中心距离损失，宽高损失，前两部分延续CIoU中的方法，但是宽高损失直接使目标框与预测框的宽度和高度之差最小，使得收敛速度更快。惩罚项公式如下：
优点：
1）将纵横比的损失项拆分成预测的宽高分别与最小外接框宽高的差值，加速了收敛提高了回归精度。
2）引入了Focal Loss优化了边界框回归任务中的样本不平衡问题，即减少与目标框重叠较少的大量锚框对BBox 回归的优化贡献，使回归过程专注于高质量锚框
七、pytorch代码实现

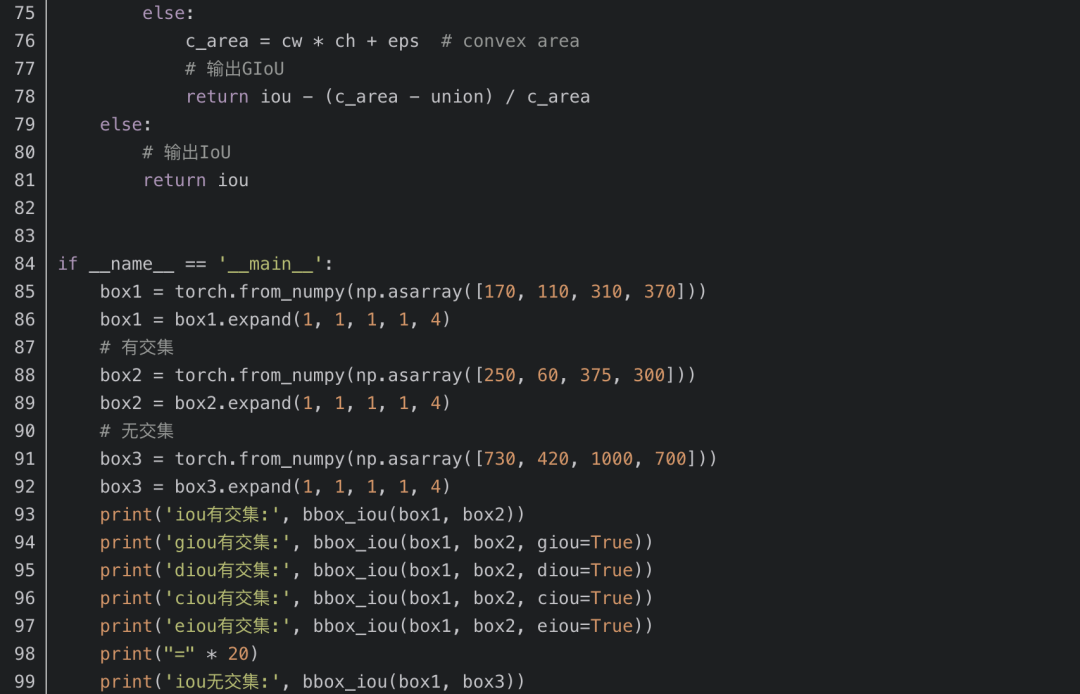

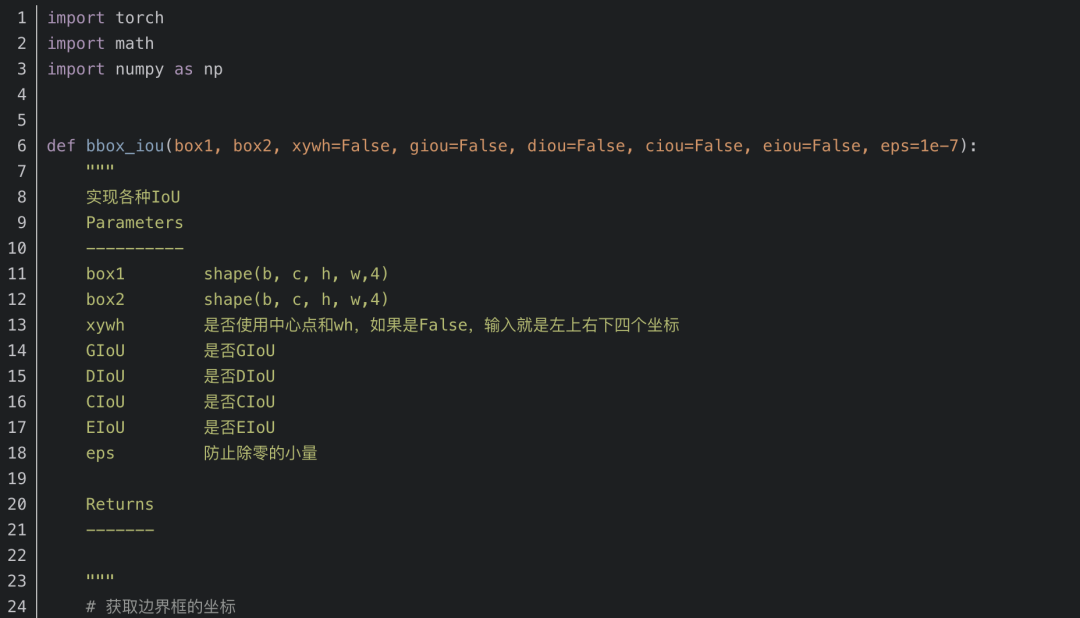

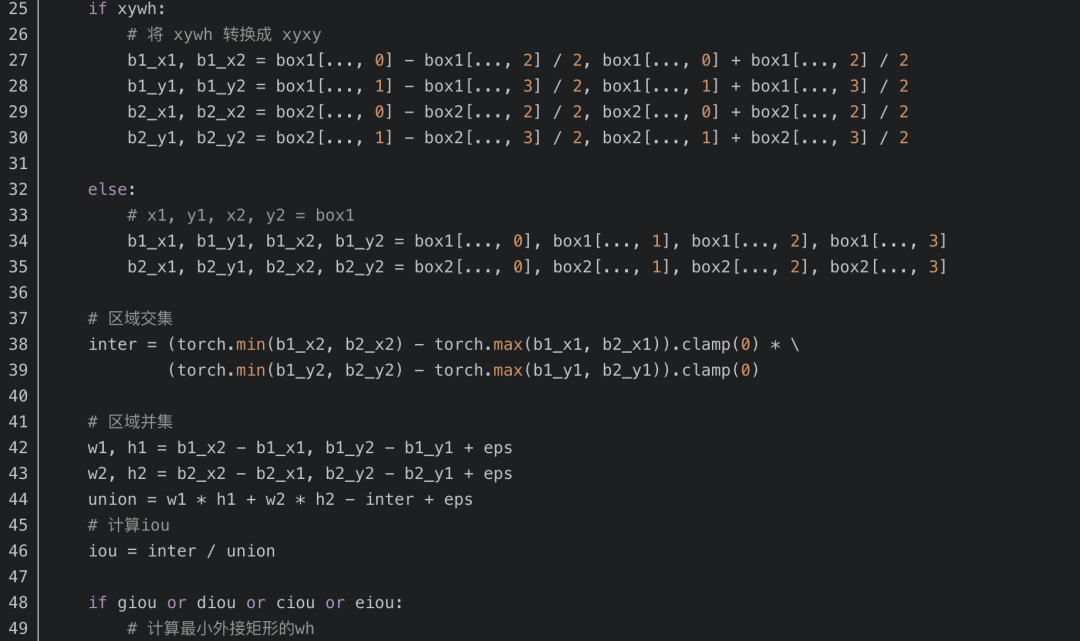

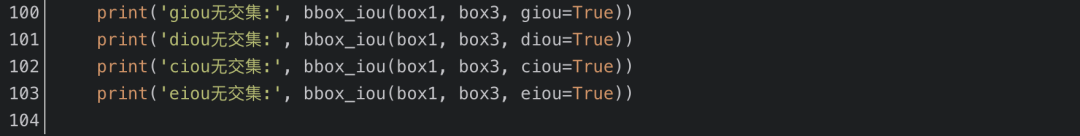

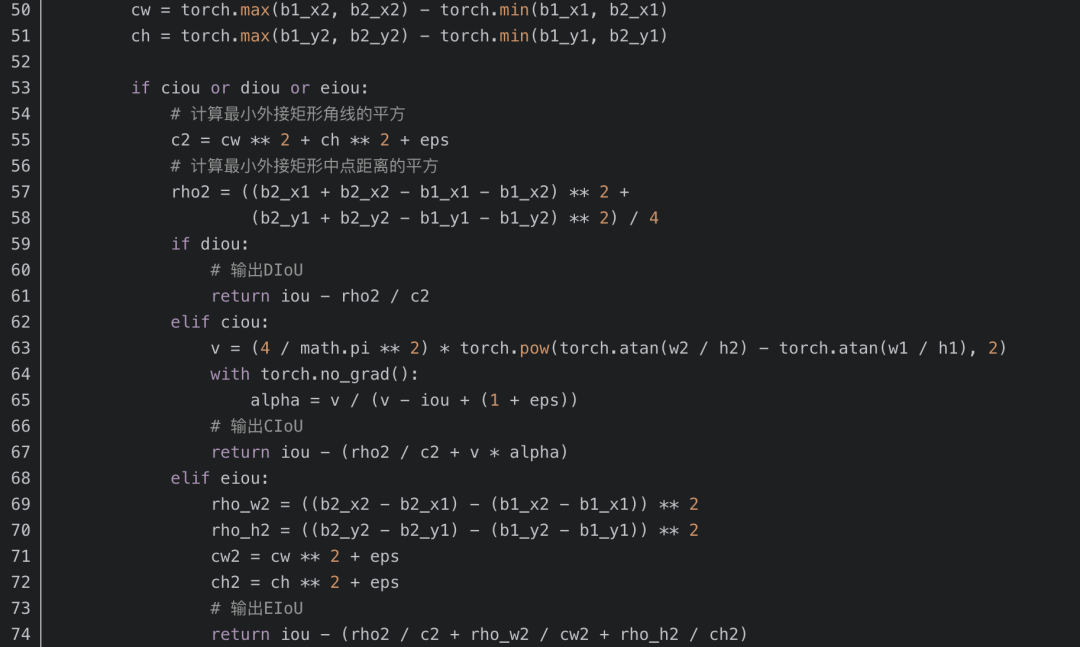

代码中使用pytorch是方便在作为损失函数的时候，方便反向传播，下面的代码计算各种IoU，用作损失函数的时候需要用1减去返回结果。

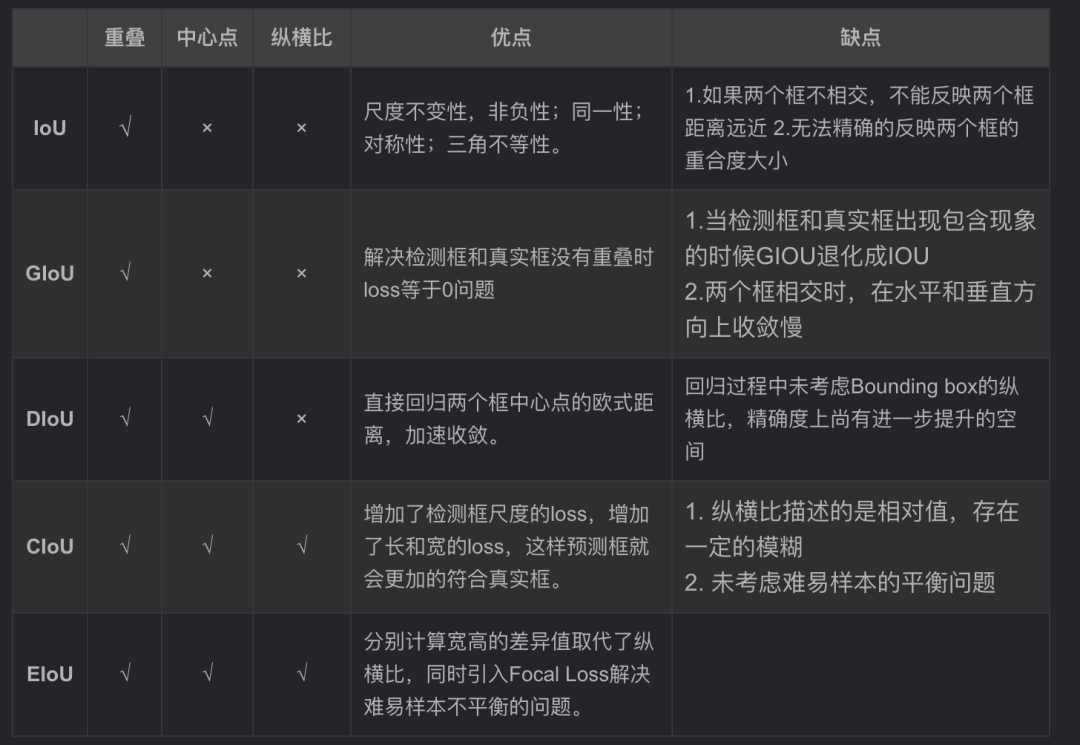

边界框回归的三大几何因素：重叠面积、中心点距离、纵横比。
