我们之前介绍的RAG，更多的是使用输入text来查询相关文档。在某些情况下，信息可以出现在图像或者表格中，然而，之前的RAG则无法检测到其中的内容。
针对上述情况，我们可以使用多模态大模型来解决，比如GPT-4-Vision，它有非常好的图像理解能力，可以理解图像内部发生的事情。

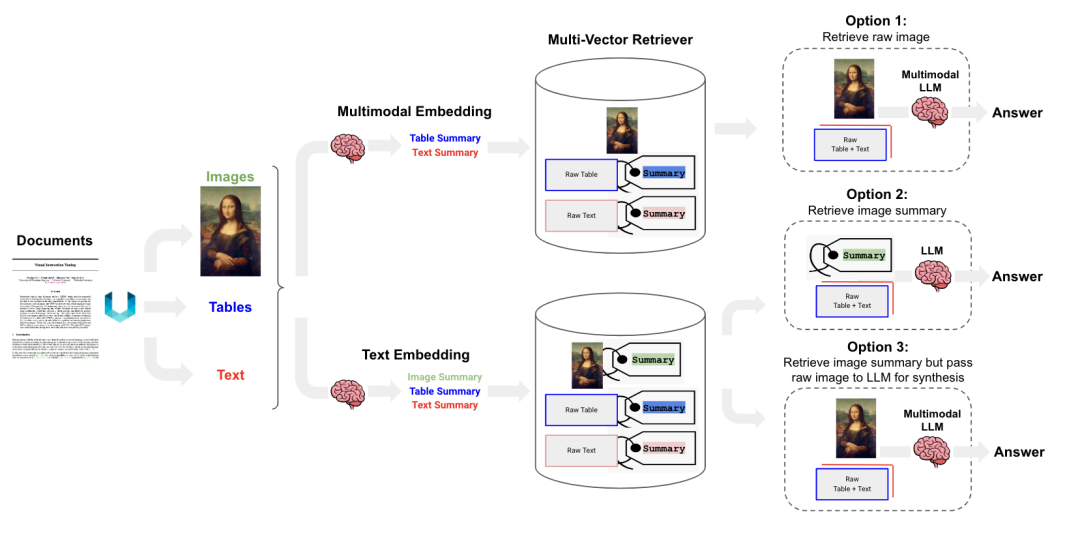

现在的问题与我们如何从矢量数据库中检索正确的图像。我们可以参考LangChain博客[1]中两种实现多模态RAG方法。
两种方法如下所示：
-
Multimodal Embedding (using Open Clip Embedding)
-
Multi-vector retriever with image summary
一、多模态嵌入（使用CLIP Embedding）
根据langchain博客[1]，多模态嵌入方法的准确率仅为60%，而多向量检索方法的准确率约为90%。然而，多模态嵌入方法非常划算，因为只调用一次GPT-4-Vision。
对于多模态嵌入方法，我们需要使用Open CLIP Embeddings。CLIP（对比语言-图像预训练）是Open AI于2021年开发的一个嵌入模型，是一个在同一空间共享文本和图像嵌入的嵌入模型。
多模态嵌入与其他RAG系统类似，现在唯一的区别是图像也嵌入了这个矢量数据库中。但是，这个模型不足以解释图像中的信息，例如，在某些情况下，图像中存在与数字相关的信息，或者数据库中的图像类型相似，嵌入无法从数据库中检索相关图像。

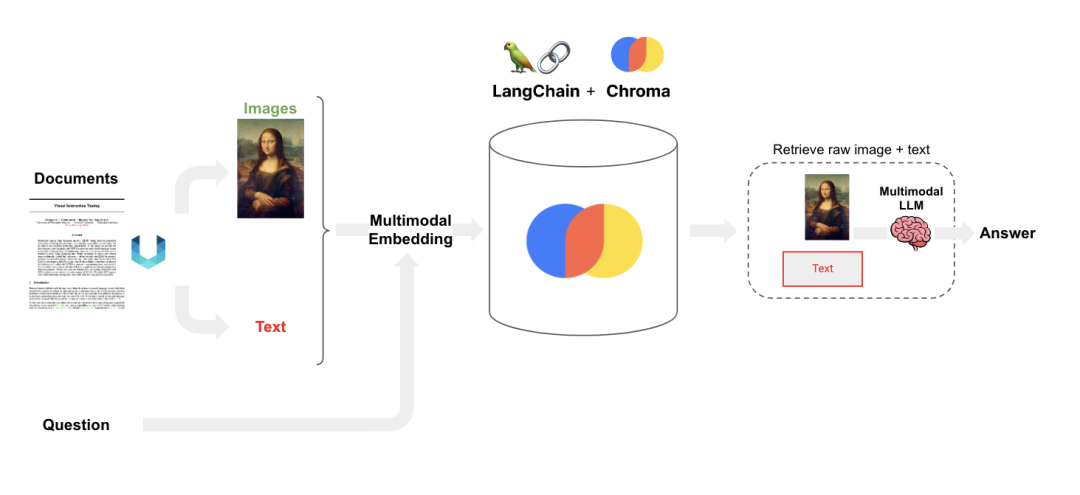

完整的代码可以参考langchain cookbook[2]，下图是整体架构图：
下面稍微介绍一下几个关键步骤：
步骤1:从PDF中提取图像
使用unstructured库抽取PDF信息，并创建一个文本和图像列表。提取的图像需要存储在特定的文件夹中。
# Extract images, tables, and chunk text
from unstructured.partition.pdf import partition_pdf
raw_pdf_elements = partition_pdf(
filename="LCM_2020_1112.pdf",
extract_images_in_pdf=True,
infer_table_structure=True,
chunking_strategy="by_title",
max_characters=4000,
new_after_n_chars=3800,
combine_text_under_n_chars=2000,
image_output_dir_path=path,
)
步骤2：创建矢量数据库
准备矢量数据库，并将图像URI和文本添加到矢量数据库中。
# Create chroma
vectorstore = Chroma(
collection_name="mm_rag_clip_photos", embedding_function=OpenCLIPEmbeddings()
)
# Get image URIs with .jpg extension only
image_uris = sorted(
[
os.path.join(path, image_name)
for image_name in os.listdir(path)
if image_name.endswith(".jpg")
]
)
print(image_uris)
# Add images
vectorstore.add_images(uris=image_uris)
# Add documents
vectorstore.add_texts(texts=texts)
步骤3：QnA管道
最后一部分是Langchain QnA管道。
chain = (
{
"context": retriever | RunnableLambda(split_image_text_types),
"question": RunnablePassthrough(),
}
| RunnableLambda(prompt_func)
| model
| StrOutputParser()
)
如上面的脚本所示，有两个重要的自定义函数在这个管道中发挥着重要作用，分别是：split\_image\_text\_types和prompt\_func。
对于split\_image\_text\_types函数，使用CLIP嵌入获取相关图像后，还需要将图像转换为base64格式，因为GPT-4-Vision的输入是base64格式。
prompt\_func函数是描述如何构建prompt工程。在这里，我们将“问题”和“base64图像”放在提示中。
二、带图像摘要的多向量检索器
根据langchain的观察结果，该方法比多模态嵌入方法的准确性更高，它使用GPT-4V提取摘要。
如果使用多矢量方法摘要时，需要提交文档中的所有图片进行摘要。当在矢量数据库中进行相似性搜索时，图像的摘要文本也可以提供信息。
一般来说，摘要用于查找相关图像，相关图像输入到多模态LLM以回答用户查询。这两条信息需要分开，这就是为什么我们在这种情况下使用多向量检索器[3]的原因。
优点：图像检索精度高
缺点：这种方法非常昂贵，因为GPT-4-Vision非常昂贵，尤其是如果你想总结许多图像，如果你有成本问题，可能会是一个问题。
完整的代码可以参考langchain cookbook[4]，下图是整体架构图：
该方法也可以很好地回答图像中的问题，唯一的问题是整个过程比较缓慢，大概是因为GPT-4-Vision需要时间来处理整个事情。
下面稍微介绍一下几个关键步骤：
步骤1：提取图像
该步骤与上述多模态嵌入方法类似。
步骤2：生成文本和图像摘要
使用generate\_text\_summarys和generate\_mg\_summarys函数生成每个文本和图像的摘要。数据结构，如下所示：
{"input":text, "summary":text_summaries},
{"input":table, "summary":table_summaries},
{"input":image_base64, "summary":image_summaries }
此结构将添加到多矢量检索器中。
步骤3：创建多矢量检索器
使用下面的python脚本将上述数据结构添加到多向量检索器中，我们还需要指定矢量数据库。
# The vectorstore to use to index the summaries
vectorstore = Chroma(
collection_name="mm_rag_cj_blog", embedding_function=OpenAIEmbeddings()
)
# Create retriever
retriever_multi_vector_img = create_multi_vector_retriever(
vectorstore,
text_summaries,
texts,
table_summaries,
tables,
image_summaries,
img_base64_list,
)
使用create\_multi\_vector\_requirer函数初始化多向量。langchain中的MultiVectorRetriever是一个创建多向量检索器的类，在这里我们需要添加向量存储、文档存储和key\_id作为输入。
该案例中，我们的文档存储设置为InMemoryStore，将不会持久化。因此需要使用另一个langchain存储类来使其持久化，可以参考[5]。
docstore很重要，它存储我们的图像和文本，而不是摘要。摘要存储在矢量存储中。
def create_multi_vector_retriever(
vectorstore, text_summaries, texts, table_summaries, tables, image_summaries, images
):
"""
Create retriever that indexes summaries, but returns raw images or texts
"""
# Initialize the storage layer
store = InMemoryStore()
id_key = "doc_id"
# Create the multi-vector retriever
retriever = MultiVectorRetriever(
vectorstore=vectorstore,
docstore=store,
id_key=id_key,
)
# Helper function to add documents to the vectorstore and docstore
def add_documents(retriever, doc_summaries, doc_contents):
doc_ids = [str(uuid.uuid4()) for _ in doc_contents]
summary_docs = [
Document(page_content=s, metadata={id_key: doc_ids[i]})
for i, s in enumerate(doc_summaries)
]
retriever.vectorstore.add_documents(summary_docs)
retriever.docstore.mset(list(zip(doc_ids, doc_contents)))
# Add texts, tables, and images
# Check that text_summaries is not empty before adding
if text_summaries:
add_documents(retriever, text_summaries, texts)
# Check that table_summaries is not empty before adding
if table_summaries:
add_documents(retriever, table_summaries, tables)
# Check that image_summaries is not empty before adding
if image_summaries:
add_documents(retriever, image_summaries, images)
return retriever
步骤4：QnA管道
最后一步与前面的方法类似。只有检索器不同，现在我们使用的是多向量检索器。
三、结论
如果使用多模态RAG，这两种方法是合适的。其实谷歌也发布了他们的多模态嵌入[6]，亚马逊也有Titan多模态嵌入[7]。相信在未来，多模态嵌入将有许多选择。
参考文献：
[1] https://blog.langchain.dev/multi-modal-rag-template/
[2] https://github.com/langchain-ai/langchain/blob/master/cookbook/multi\_modal\_RAG\_chroma.ipynb
[3] https://python.langchain.com/docs/modules/data\_connection/retrievers/multi\_vector
[4] https://github.com/langchain-ai/langchain/blob/master/cookbook/Multi\_modal\_RAG.ipynb
[5] https://python.langchain.com/docs/integrations/stores/file\_system
[6] https://cloud.google.com/vertex-ai/docs/generative-ai/embeddings/get-multimodal-embeddings
[7] https://docs.aws.amazon.com/bedrock/latest/userguide/titan-multiemb-models.html
