在本研究中，通过添加Transformer，作者增强了现有U型神经网络架构在医学图像分割中的性能。尽管Transformer架构在提取全局信息方面非常强大，但由于其高复杂性，其在捕捉局部信息方面的能力有限。
为了应对这一挑战，作者提出了一种新的轻量级U型级联融合网络（LUCF-Net）用于医学图像分割。它采用了不对称的结构设计，并结合了局部和全局模块，以增强其在局部和全局建模方面的能力。
此外，还设计了一个多层级联融合解码网络，以进一步增强网络的信息融合能力。在CT格式的多器官数据集、MRI格式的心脏分割数据集以及图像格式的皮肤病学数据集上的验证结果表明，所提出的模型在处理局部-全局信息方面优于其他最先进的方法，在多器官分割上的Dice系数提高了1.54%，Hausdorff距离提高了2.6毫米。
此外，作为一个结合了卷积神经网络和Transformer架构的网络，它在使用仅有6.93百万个参数和6.6GB浮点运算的情况下，实现了具有竞争力的分割性能，无需预训练。总之，与其它基于Transformer的分割网络相比，所提出的方法在保持模型设计更简单的同时，展示了增强的性能。
unset
unsetI Introductionunset
unset
在医学图像分析领域，人工智能被认为是构建计算机辅助诊断应用的实际方法，尤其在图像分割方面。在这些基于人工智能的应用中，图像分割在促进疾病诊断和治疗策略制定方面起着关键作用。随着深度学习方法快速进步，卷积神经网络（CNN）和Transformer已成为近年来医学辅助分析研究的两个主要方向。这两种方法各有优势，为解决复杂的医学图像分割挑战提供了新的机遇。仅由带有上采样、下采样和跳跃连接的CNN组成的U-Net，在不同领域展示出了令人印象深刻的性能，同时保持了极小的复杂性。它在分割多个器官和皮肤病变等任务中表现出色，巩固了其在医学图像分割领域的独特地位。
然而，在医学图像分析中应用CNN仍存在挑战[5]。医学图像通常包含跨越大范围区域的丰富上下文信息，捕捉图像的整体结构、形状和分布。这种全面的视角对于精确诊断和治疗计划至关重要，要考虑到器官或组织内的整体布局、大小和空间关系等因素。利用这些远距离依赖，可以实现更准确和详细的医学图像分析。CNN在有效捕捉远距离相关性方面可能存在局限性，可能导致忽视全局信息，影响分割准确性。为了解决这个问题，利用自注意力机制Transformer模型受到了广泛关注。其出色的长距离依赖建模能力被引入到计算机视觉中，在图像分割任务中展示了显著成就。
与CNN相比，Transformer在某些医学图像领域方面具有优势。首先，Transformer可以捕获图像中像素间的全局依赖性，从而更好地理解整体结构。其次，Transformer可以提供更高的灵活性。传统的CNN模型通常需要手动设计网络结构，而Transformer模型可以通过简单的修改（如增加或减少层或头）来适应不同的任务。
因此，Transformer模型在处理各种视觉任务时更加灵活。尽管与CNN相比有这些优势，但Transformer有一个致命的缺陷[8]：基于Transformer的网络计算效率通常远低于CNN网络，导致计算成本高昂。因此，如何高效利用Transformer模型成为一个关键问题。
为了进一步提高医学图像分割的性能，研究行人开始探索结合CNN和Transformer的方法[9]。通过整合每种方法的优点，有可能改善医学图像中复杂属性和远距离依赖的处理，最终以降低模型复杂性的方式得到更准确和可靠的分割结果。然而，早期研究在结合CNN和Transformer时，只是简单地将它们合并在一起，而没有从根本上解决Transformer网络的复杂性问题。
在本研究中，受EdgeViTs的启发，提出了一种基于局部-全局特征级联的不对称CNN-Transformer网络。它在下采样后引入了 Patch 状自注意力，以实现局部和全局特征提取，同时显著降低了网络复杂性。通过在U形网络编码器中构建一个有效的局部-全局特征提取模块，使得由CNN提取的局部特征与由Transformer提取的全局特征有效整合。
本研究主要提供以下贡献：
- 通过将一个有效的局部-全局特征提取模块集成到U形网络编码器中，使源自CNN的局部特征与由Transformer提取的全局特征无缝整合。
- 设计了一种不对称的U形网络架构，以减少模型复杂性。在解码器中进行多层特征融合，并在训练过程中逐层计算损失，这加速了网络的收敛速度并增强了网络融合局部和全局信息的能力。
- 采用多种损失函数的新组合来解决数据集样本不平衡的问题，并通过在线硬样本学习策略进一步提高分割准确性。
unset
unsetII Related Workunset
unset
CNN-based Networks
早期医学图像分割方法大多采用纯卷积神经网络（CNN）结构。U-Net无疑是在这个领域的一个开创性工作。它结合了解码器、编码器和跳跃连接，为U形网络架构奠定了基础。在U-Net被提出之后，基于U-Net的各种方法也被引入。Diakogiannis等人使用了U-Net的编码器/解码器主干，并结合残差连接、孔洞模型、金字塔场景解析池和多任务推理来实现ResUNet-a模型，从而在保留U-Net的图像分割架构的同时，增强了特征传播和学习能力。通过实现一个注意力门控模块，Thomas等人能够利用特征图来捕捉全局信息，从而改进长距离依赖建模，增强了U-Net。
Do等人结合了全局方法和基于 Patch 的方法，利用多级距离特征实现全局信息建模。Guan等人融合了密集网络的概念，将每个解码器层的特征与之前的编码器层连接起来，以实现更鲁棒的特征传播。在改进版本如UNet++、IR-UNet++和UNet3+ 中，利用跳跃连接、多级特征融合和上采样结构，进一步增强了模型的信息传播和特征提取能力。在三维医学图像分割中，基于3D卷积的3D-UNet和VNet被引入，使得医学图像分割网络适用于体数据。上述基于CNN的方法主要采用多层特征融合、注意力机制等技术来弥补CNN网络在全局建模能力上的固有局限。因此，这些方法在一定程度上有助于性能的提升。
Transformer-based Networks
Transformer最初在自然语言处理（NLP）领域被引入，并以捕获广泛相互依赖性的卓越能力而闻名。Dsosovitskiy等人将Transformer的使用扩展到计算机视觉领域，通过将图像分割成 Token 以在Transformer网络中使用。这一突破极大地增强了网络提取全局特征的能力。作为一个开创性的尝试，TransUNet将Transformer集成到U形网络架构中。它不仅通过将图像特征编码为序列来编码强全局上下文，还通过U-Net混合网络设计充分利用低级CNN特征。Cao等人进一步结合了Swin Transformer，用Transformer网络替代了解码器和编码器，生成了一个纯Transformer U形网络来修复CNN网络在全局特征上的不足。
同样，DS TransUNet 采用密集网络构建了一个基于TransUNet基础的密集连接纯Transformer U形网络。面对Transformer固有的计算限制，越来越多的研究者开始研究更有效的基于Transformer的U-Net架构。Huang等人 提出了MISSFormer，它重新设计了编码器结构中的前馈网络，便于更高效地提取局部和全局上下文特征。Reza等人引入了DAEFormer，它重新定义了自注意力机制和跳跃连接路径。这种方法保证了在整个特征维度上包含空间和通道连接，保持了特征的可重用性，从而降低了自注意力机制的计算负担。大多数基于Transformer的U-Net架构要么结合CNN和Transformer，要么仅采用纯Transformer结构。
这些方法要么没有考虑到CNN在局部特征提取中的作用，要么使用CNN进行局部特征提取和Transformer进行全局特征提取，对来自CNN网络的特征执行自注意力操作，而没有解决Transformer自注意力机制的计算成本问题。尽管它们设法保持了某种程度的局部和全局特征建模，但往往伴随着高计算成本和模型参数。平衡网络性能和大小成为一项具有挑战性的任务。鉴于这些考虑，作者致力于构建一个高效的CNN-Transformer U形网络。
unset
unsetIII Proposed Methodunset
unset
图1展示了LUCF-Net的完整结构，它采用了一个非对称的CNN-Transformer U形框架。核心组件是局部-全局特征提取模块（LG Block），它与编码器的下采样结构无缝集成。关于每个组件的详细信息将在后续章节中描述。
Local-Global Feature Extraction
在医学图像处理中，模型的全球建模能力在整体特征提取能力中扮演着关键角色。研究者们已经证实自注意力在处理图像的全局背景或长距离空间依赖性方面的重要影响[33]。然而，自注意力必须处理图像内部的大量空间冗余，例如在邻近区域中语义上相似的特征[34]。
因此，即使在降采样特征图上考虑所有标记也可能导致效率低下，浪费大量计算资源。为了在保留全局和局部上下文信息的同时减轻这一挑战，EdgeViTs提出了一种新颖的方法来处理这个问题。与在每一个空间位置执行自注意力的传统 Transformer 块不同，其自注意力模块仅针对一组标记子集计算自注意力。
尽管如此，它仍能实现类似于标准多头自注意力的全面空间交互。受到这种方法的启发，作者无缝地将稀疏自注意力集成到U形网络中。这种集成使作者能够在降低计算需求的同时，增强模型的局部-全局建模能力。
为了实现这一点，作者提出了一个名为LG Block的局部-全局特征提取模块，如图2所示。它接收传入的特征信息，并启动局部特征聚合操作，将信息汇聚到局部窗口中。随后，在通过均匀窗口采样获得的标记上执行注意力操作。最后，通过使用转置卷积的邻域扩散，传播来自注意力操作的全球上下文信息。该模块的公式描述如下：
Encoder and Decoder
在编码器部分，初始输入图像经过两个卷积层，随后进行下采样。在此过程之后，原始输入的分辨率减少了一半，而通道数相应增加。随后，下采样的图像被输入到LG块中，在那里执行自注意力操作。这个序列在四层卷积下采样和四个LG块中重复。解码层仅使用卷积和上采样操作。
同样，对于每一层卷积和上采样，图像分辨率都会翻倍。这个过程通过四层上采样层重复，产生与原始输入相匹配的图像尺寸。需要强调的是，解码器部分不使用LG块，通过使用跳跃连接和多层级联模块，可以在编码器中融合局部和全局层次的信息，从而避免了在解码器中使用Transformer，并减少了模型大小。
Feature Fusion
传统的U-Net网络通常使用解码侧的最后一层作为综合网络输出，并在训练过程中计算损失。为了在多尺度图像输出情况下提高分割效果，通过跳跃连接将来自不同编码器层的多尺度信息整合到解码器中，以增强架构。解码器中每层的上采样输出都输入到独立的解耦头中。这个解耦头对应于图1中的CIE头，它将不同尺度的图像协调成一致的输出大小。
CIE头使用双线性插值操作，这与解码器上的上采样操作相同。在训练过程中，作者通过比较每层的输出及其相应的标签来计算损失。最终输出是四个不同阶段的输出的总和。这种结构通过多级级联加强像素间的空间关系，加速训练期间模型的收敛。
Loss Function
在医学图像分割中，交叉熵损失和Dice损失是最常用的损失函数[25]。Dice系数是在视觉计算领域中广泛使用的一个度量标准，用于测量两张图像之间的相似性。然而，Dice损失在训练过程中表现出显著波动，因此，它经常与交叉熵损失函数结合使用。
在这里，作者引入了Lovasz Softmax损失[35]来替代Dice损失。作者做出这一选择是因为这个损失也直接优化基于区域的指标。它是一个凸函数，确保在训练过程中不会陷入局部最小值。此外，Lovasz Softmax损失在处理目标边界像素方面表现良好，避免了模糊边缘的产生。Lovasz Softmax损失源自Jaccard指数损失的一个变体，其类别可以表示为以下公式：
这里，和分别表示第个像素的标签和网络预测，是类别，是批次中的像素数。公式(5)是一个离散函数，不适合直接优化损失。Lovasz扩展被用于使Jaccard指数损失可微，从而将离散输入值转换为连续值。
在这里，是网络在类别上的输出概率分布，由Softmax函数得到。是类别的像素误差，向量是类别的Jaccard指数的替代。是Jaccard指数的Lovasz扩展。
为了减轻数据集中的样本不平衡问题，引入了在线困难样本挖掘（OHEM）损失函数[36]。在深度学习模型的训练中，这种损失函数策略用于解决由类别分布不平衡引起的问题。OHEM损失的目的在于关注难以分类的样本，鼓励模型更好地学习困难情况，从而提高整体性能。
在训练阶段，OHEM损失的核心思想是从批量中选择难以分类的样本进行反向传播。这有效地引导模型关注具有挑战性的实例，帮助模型更好地区分不同类别。自然地，作者将OHEM损失函数中困难样本的定义扩展到像素 Level 。对于每组训练批量，初始损失函数计算当前批次中所有像素训练的平均交叉熵损失。
基于交叉熵损失，OHEM损失公式可以表述为：
在这里， 和 分别代表所有像素的损失和与所选困难像素相关的损失。变量 表示困难像素的数量，这些像素是通过过滤掉置信度低的预测像素来确定。OHEM损失选择了这些置信度低的像素并计算它们的平均交叉熵损失。随后，困难像素的平均损失与所有像素的平均交叉熵损失进行聚合。
总之，作者的混合损失可以按如下方式确定：
unset
unsetIV Experimentsunset
unset
Datasets and Evaluation Metrics
为了评估网络的泛化性能，使用三种不同的数据集类别进行了实验测试。Synapse多器官腹部数据集包含CT格式数据，自动心脏诊断挑战（ACDC）数据集包含MRI格式数据，而ISIC2016和ISIC2018数据集由图像格式数据组成。除了ISIC2018采用五折交叉验证方法外，其余实验结果均来自五次实验的平均值和标准差。
Iv-A1 Synapse Dataset
腹膜腔多器官数据集（Synapse abdominal multi-organ dataset）[37]包括30个腹部区域的CT扫描和3779张腹部临床CT图像，这些图像是在轴向平面上捕获的。该数据集被划分为18个训练扫描和12个随机测试扫描。作者采用了与[27]相同的处理方法。作者将最后一轮的训练结果作为测试权重。评估指标是8个腹部器官的平均DSC（Dice相似性系数）和平均HD（Hausdorff距离）。
Iv-A2 ACDC Dataset
自动化心脏诊断挑战（ACDC）数据集[38]：该数据集包括来自不同患者的100个MRI扫描，每个扫描都对三个器官进行了标注：左心室（LV）、右心室（RV）和心肌（MYO）。按照[43]的分配，70例用于训练，10例用于验证，20例用于测试。平均DSC作为评估性能的指标。
Iv-A3 ISIC Datasets
对于ISIC-2016[39]数据集，总共有900个训练样本和379个验证样本。ISIC-2018[40]数据集包含2594幅图像及其相应的标签，图像分辨率从720×540到6708×4439不等。如文献[41]所述，进行了五折交叉验证以确保公平评估。评估基于平均DSC和平均交并比（IoU）得分。
Implementation Details
实验是使用PyTorch 2.0.0框架进行的，训练在配备24GB内存的Nvidia RTX 3090 GPU上执行。对于Synapse数据集和ACDC数据集，指定的输入图像尺寸配置为224×224。只有一个通道，训练期间使用的批处理大小为16。对于两个ISIC数据集，输入图像尺寸配置为512×512，采用3个通道，训练期间使用的批处理大小为4。作者在训练中采用了动态学习率。
具体来说，初始学习率为0.05。在训练过程中，随着训练周期的增加，学习率逐渐降低。LUCF-Net使用具有0.9动量和0.0001权重衰减的SGD优化器进行微调。在实验中，使用了如翻转和旋转等数据增强方法来增加数据的多样性。此外，在绘制结果图像时，作者使用了matplotlib函数[42]。
Experimental Results
Iv-C1 Results on Synapse Dataset

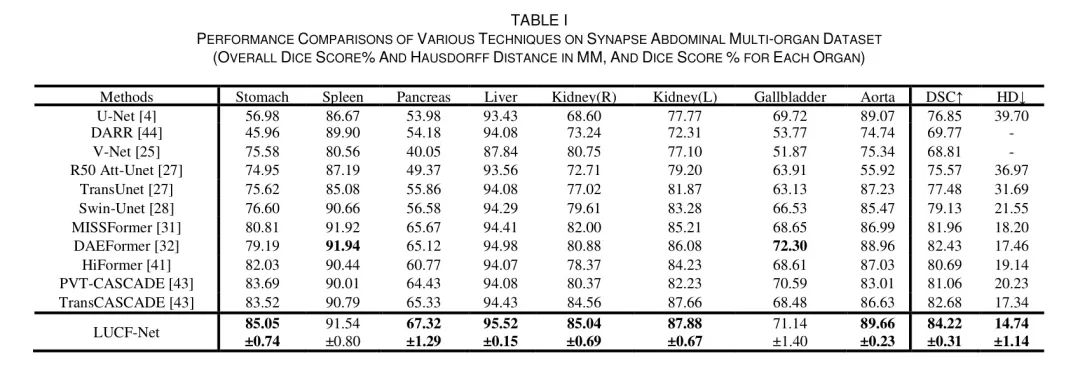

作者提出的LUCF-Net与现有SOTA方法在腹部多器官数据集上的对比结果如表1所示。最后两列分别表示8个器官的平均Dice相似性系数（DSC）和平均Hausdorff距离（HD）。下面不同器官的值代表平均DSC。与基于CNN或Transformer的其他模型相比，LUCF-Net在DSC上比TransCASCADE [43]高出1.54%，在HD上高出2.60毫米（mm）。

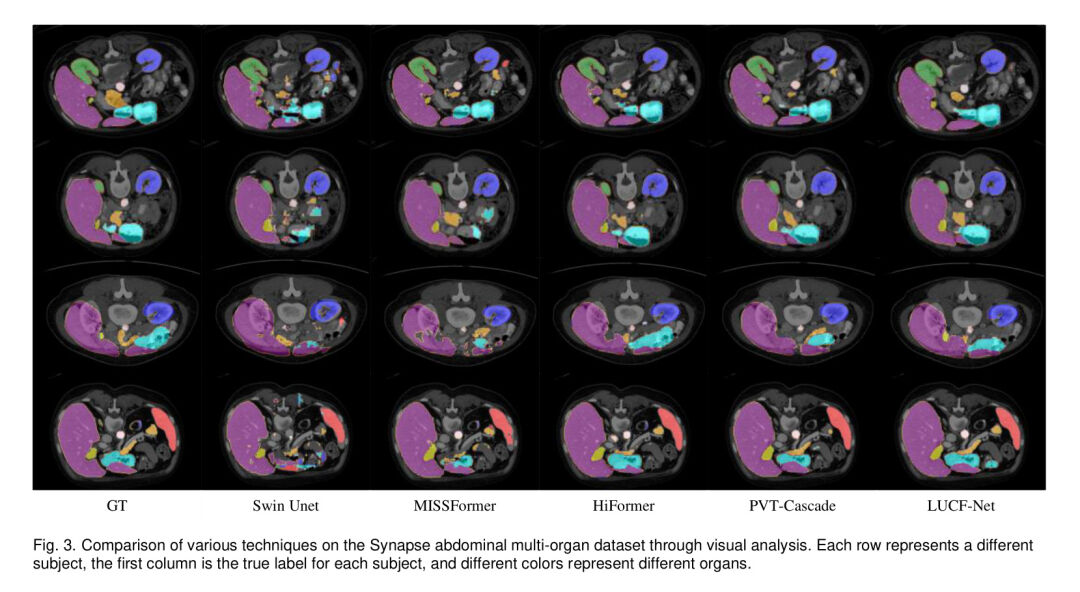

图3中的数字展示了各种方法在多器官CT数据集上实现的分割结果。这些图像显示，LUCF-Net在大多数器官分割任务中准确描绘了复杂结构，产生了更精确的分割结果，即使是在具有挑战性的背景下也表现出具有竞争力的性能。
Iv-A2 Results on ACDC Dataset
表2展示了LUCF-Net与现有SOTA方法在ACDC数据集上性能的比较。最后一列表示心脏三个区域平均的DSC值，而前三个列分别展示了不同区域的平均DSC值。值得注意的是，如Fig. 4所示，LUCF-Net获得了最高的平均DSC，达到92.19%。
Iv-A3 Results on Skin Lesion Segmentation
表3展示了LUCF-Net和其他网络在ISIC 2016和ISIC 2018上的平均DSC和平均IoU性能比较结果。可以看出，LUCF-Net在处理图像数据集方面也展示了具有竞争力的性能。

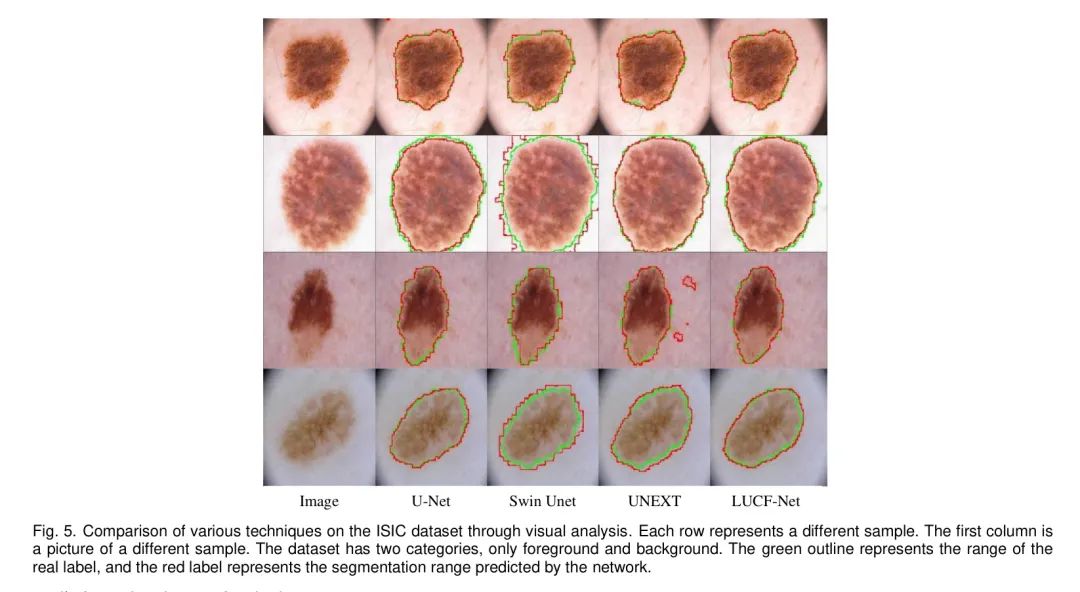

结果的视觉比较也展示在图5中。结果表明，LUCF-Net能够捕捉到复杂的细节并生成更精确的轮廓。与纯Transformer网络相比，作者的方法捕捉到更精细的局部细节，这表明其在提取局部和全局特征方面的有效性。
Iv-B4 注意力层分析
为了进一步验证网络中建模局部和全局特征的有效性，作者从注意力层的角度进行了研究。作者选择了一种与Swin Unet [28]，MISSFormer [31]和LUCF-Net在降采样编码设计上有相似之处的最先进的U形网络架构。作者选择了四个经过自注意力层处理的特征图层次进行比较。在DAEFormer [32]的情况下，编码阶段只有三层降采样，作者选择了这三层经过子注意力层处理后的特征图进行比较。
如图6所示，与其他网络相比，LUCF-Net在浅层编码阶段捕捉到了更详细的图像信息，使其能够捕捉到更精细的局部特征细节。在深层编码阶段，LUCF Net实现了对目标信息更好的全局建模，从而使得包含在特征信息中的物体表示更加完整。
V-C5 Comparison of Model Parameters

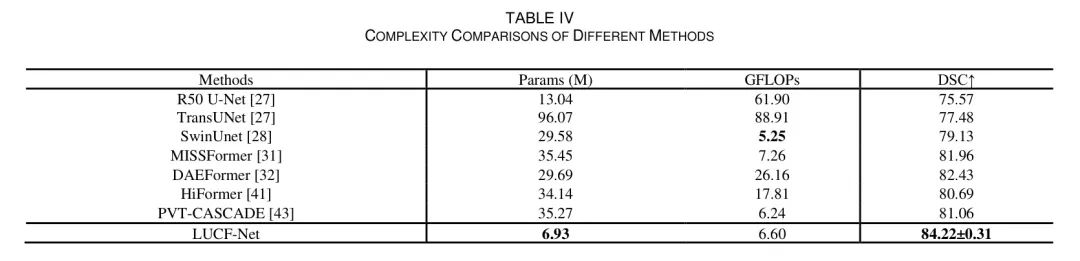

在表4中，作者对比了所提出的方法与医学图像分割模型的参数数量进行比较。网络的输入形状被标准化为11224224，并使用Params和GFLOPs量化了模型的计算强度。Params表示神经网络中的参数数量，而GFLOPs表示模型在推理或训练期间每秒执行的浮点运算的数量级。
与SOTA基于Transformer的网络不同，作者的模型在复杂性方面具有一定的优势。具体而言，在利用CNN架构的简洁性的同时，作者实现了超越现有高复杂性Transformer网络的性能。
Ablation Study
作者首先从两个方面分析了所提出框架的有效性：网络结构和损失函数。然后，作者研究了超参数对模型性能的影响。所有实验都是在Synapse数据集上进行的，使用DSC和HD作为评估指标。下面介绍了消融实验的细节。
V-D1 Ablation Experiment on Network Architecture
为了评估网络架构的有效性，在网络结构的消融研究中，作者采用了包含交叉熵和Dice损失的双损失函数。超参数配置遵循[32]中概述的指南，详细见表5。将局部和全局特征提取模块单独或组合用于特征融合，显著提高了网络性能。同时使用这两个模块使得DSC提高了1.24%，HD增加了6.54毫米，超过了使用单个模块所取得的结果。
V-B2 损失函数的消融实验
为了评估所使用的损失组合的有效性，作者在一致的实验条件下使用不同的损失函数进行实验，训练LUCF-Net。由于损失计算涉及多级特征融合，作者将特征融合纳入损失函数变量的消融研究。OHEM损失源自交叉熵损失，而Lovasz Softmax损失和Dice损失量化集合相似性。作者分别用OHEM损失和Lovasz Softmax损失替换交叉熵损失和Dice损失。

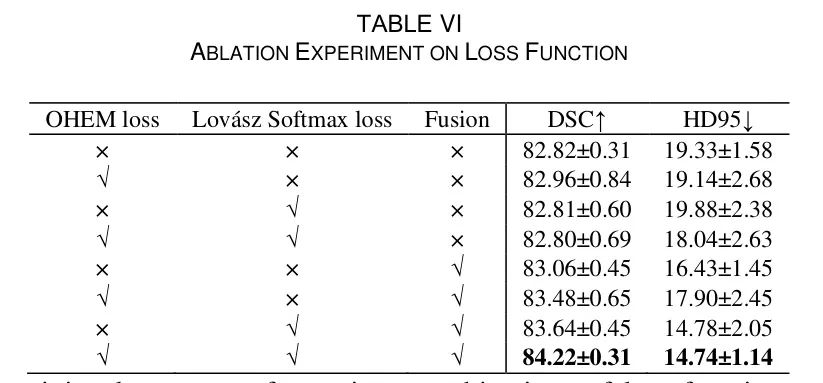

如表6所示，Lovasz Softmax损失和OHEM损失的组合被证明更适合特征融合网络。与交叉熵损失和Dice损失的组合相比，DSC提高了1.16%，HD减少了1.69毫米。
此外，在图7中，展示了在提出的最终网络架构上，不同损失函数组合的训练损失曲线。用OHEM损失和Lovasz Softmax损失训练的网络与其他损失函数训练的网络相比，显示出更高的稳定性。在扩展OHEM损失和Lovasz Softmax损失的应用中，表7概述了融合不同层对模型性能的影响，而图8展示了不同层的训练损失曲线。
输入到CIE Head的四个层次特征来自解码器输出的四个特征图，都进行LeakyReLU操作。CIE Head值的确定仅依赖于卷积双线性插值技术，确保输出形状的一致性。作者分别将最后一层、最后两层、最后三层和最后四层的输出求和，作为融合不同层次深度的特征的结果。结果表明，随着融合层的加深，模型性能和网络收敛速度都有显著提高。
Iv-B3 损失函数超参数的消融实验
作者采用网格搜索方法探索了不同损失函数超参数组合对模型性能的影响，如图9所示。仅用Lovasz Softmax损失或OHEM损失训练的模型性能次优，特别是当仅使用OHEM损失作为训练损失函数时。OHEM损失优先考虑像素级分类准确性，而Lovasz Softmax损失专注于测量两个集合之间的相似性。通过优化组合，可以取得更好的结果。
unset
unsetV Discussionunset
unset
当前合并CNN和Transformer的方法通常需要大量的计算和存储资源。为了解决这些问题，作者融入了一个稀疏自注意力Transformer模块，将稀疏自注意力集成到每个编码器层级中，并将CNN层与Transformer融合，以有效地捕捉局部和全局特征。在比较LUCF-Net在CT、MRI和图片格式下的四个数据集上的性能时，它一致地超过了当前的SOTA方法。
可视化的结果表明，LUCF-Net有效地捕捉到了局部细节和整体全局数据，展示了其强大的性能。此外，由于LUCF-Net的复杂设计，包括简单的Transformer模块和非对称网络架构，其复杂性优于其他网络。
由于其低复杂度和卓越的分割性能，LUCF-Net有望成为一个可靠的 Backbone 网络。尽管现有的方法，如HiFormer [41]和PVT-CASCADE [43]融合了CNN和Transformer，但它们并未充分解决由自注意力机制引起的计算负担的根本问题。像MISSFormer [31]这样的高效纯Transformer U形网络可能会忽视CNN网络在区域特征提取方面的优势，而对称的Transformer模块设计也增加了网络的复杂性。
本研究提出的LUCF-Net通过利用高效且稀疏的自注意力机制有效地减少了Transformer模块的计算需求。它还采用了非对称设计和多层特征级联融合机制，简化了网络同时提高了CNN提取局部特征的能力。因此，LUCF-Net在医学图像分割任务中展示了强大的性能。
unset
unsetVI Conclusionunset
unset
本研究提出了一种新颖的医学图像分割方法，称为LUCF-Net，通过结合CNN和Transformer。与其他基于CNN和Transformer的SOTA模型相比，LUCF-Net不仅捕捉到更多详细的图像信息，而且在目标信息的全局建模上也表现得更好。对这些全局特征进行建模有助于网络更好地理解整个图像上下文，从而提高分割性能。LUCF-Net还在降低模型复杂性的同时展现了更好的分割性能，显示了其在医学图像分割应用中的潜力。
然而，在医学图像处理中，由于可用的样本数量相对有限，常常面临数据不足的挑战，这使得支持完全监督训练变得困难。为了解决这一挑战，Wang等人[48]采用了一种创新的方法，通过将视觉Transformer与一致性正则化框架相结合，与基于有限标注数据的CNN网络的半监督分割框架相比，实现了更优的性能。在未来的工作中，作者的方法可以与半监督医学图像分割集成，以进一步提高分割性能。
