什么是PDP、ICE

PDP（部分依赖图）和ICE（个体条件期望）是用于解释机器学习模型的方法，它们主要用于理解特征与目标变量之间的关系

PDP（部分依赖图）

PDP 是一种全局解释方法，它显示某个特征的变化如何影响模型的预测，通过平均所有其他特征的值来显示某个特征对目标变量的平均影响，PDP 的步骤：

选择特征：选择需要解释的特征
生成网格点：在所选特征的取值范围内生成一系列点
计算预测值：对于每个网格点，保持其他特征不变（平均值或实际值），计算模型的预测值
绘制曲线：将网格点和对应的预测值绘制成曲线，展示该特征与预测值之间的关系

PDP 能够显示特征的平均影响，但它忽略了特征之间的相互作用

ICE（个体条件期望）

ICE 是一种局部解释方法，它显示了特定样本的预测值随某个特征变化的情况，相比于 PDP，ICE 提供了每个个体样本的特征对目标变量的影响， ICE 的步骤：

选择特征：选择需要解释的特征
生成网格点：在所选特征的取值范围内生成一系列点
计算预测值：对于每个样本和每个网格点，保持其他特征不变，计算模型的预测值
绘制曲线：将每个样本的网格点和对应的预测值绘制成曲线，展示该特征与预测值之间的关系

ICE 图展示了不同样本的反应差异，可以更详细地了解特征的影响

PDP 和 ICE 的区别

范围：PDP 是全局的，显示特征对整体预测的平均影响；ICE 是局部的，显示特定样本的预测反应（也就是部分依赖图PDP是个体条件期望图ICE曲线的均值，这个含义在后文实际操作更加清晰明了）

细节：PDP 不能反映样本间的差异；ICE 可以显示样本间的差异

为什么生成网格点

可以发现PDP和ICE流程及其相似只是一个平均的区别，且都存在一个过程网格点的生成，这个实际上这就是这个模型解释的精髓所在，解释如下：

选择特征和范围：确定你想要研究的特征，并设置其取值范围，通常是从最小值到最大值
设置网格分辨率：确定在这个范围内生成多少个取值点，例如，可以设置分辨率为50，表示在范围内均匀生成50个取值点
生成网格点：根据设置的范围和分辨率，在特征的取值范围内生成一系列的值
计算预测结果：对于每个生成的取值点，保持其他特征不变，通过训练好的模型预测结果（通常是平均预测值）
绘制可视化：使用生成的网格点和对应的预测结果，绘制可视化来展示特征对预测结果的影响

通俗来讲就是你'希望探索特征'对因变量的影响，保持其他特征的值不变，并逐步变化'希望探索特征'列的取值，这个过程就是通过生成网格点来实现的，每个点对应一个特定的'希望探索特征'取值，观察其对模型预测结果的影响

代码实现

搭建LightGBM模型



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = 'SimHei'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('california.xlsx')



from sklearn.model_selection import train_test_split



X = df.drop(['price'],axis=1)

y = df['price']



X_temp, X_test, y_temp, y_test = train_test_split(X, y, test_size=0.2, random_state=42)



# 然后将训练集进一步划分为训练集和验证集

X_train, X_val, y_train, y_val = train_test_split(X_temp, y_temp, test_size=0.125, random_state=42)  # 0.125 x 0.8 = 0.1



# 数据集标准化

x_mean = X_train.mean()

x_std =  X_train.std()

y_mean = y.mean()

y_std = y.std()

X_train = (X_train - x_mean)/x_std

y_train = (y_train-y_mean)/y_std

X_val = (X_val - x_mean)/x_std

y_val = (y_val - y_mean)/y_std

X_test = (X_test - x_mean)/x_std

y_test = (y_test - y_mean)/y_std



import lightgbm as lgb



# LightGBM模型参数

params_lgb = {

    'learning_rate': 0.02,

    'boosting_type': 'gbdt',

    'objective': 'mse',

    'metric': 'rmse',

    'num_leaves': 127,

    'verbose': -1,

    'seed': 42,

    'n_jobs': -1,

    'feature_fraction': 0.8,

    'bagging_fraction': 0.9,

    'bagging_freq': 4

}



model_lgb = lgb.LGBMRegressor(**params_lgb)

model_lgb.fit(X_train, y_train, eval_set=[(X_val, y_val)],

              eval_metric='rmse')

picture.image

这里建立一个lightgbm模型，后续将对这个模型利用PDP、ICE进行解释

PDP绘制



from sklearn.inspection import PartialDependenceDisplay

features = ['MedInc']  # 替换为你要绘制的特征

# model_lgb为训练模型 X_val为验证集 kind为average代表绘制PDP

PartialDependenceDisplay.from_estimator(model_lgb, X_val, features, kind='average')

plt.show()

picture.image

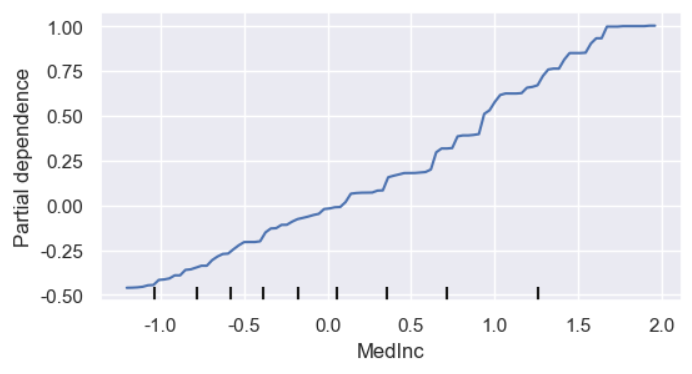

这里都是通过sklearn的PartialDependenceDisplay进行实现，除了这个实现方法，还可以通过shap、pdpbox实现，X轴：表示选择研究的特征的取值范围，Y轴表示模型的预测结果，根据PDP可视化可知在lightgbm模型下目标变量price 随着自变量MedInc 的增加而增加

ICE绘制



features = ['MedInc']

PartialDependenceDisplay.from_estimator(model_lgb, X_val, features, kind='individual')

plt.show()

picture.image

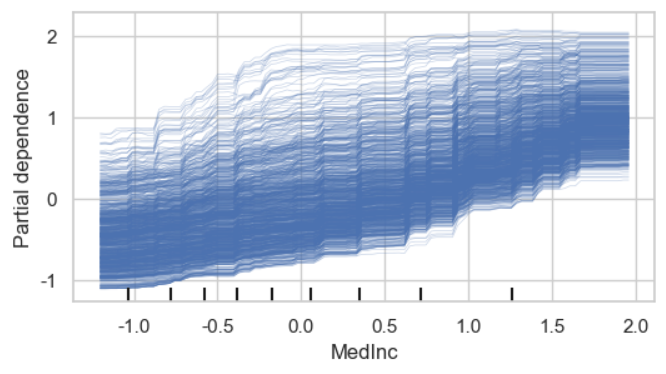

绘制ICE可视化只改变了参数kind='individual'，可发现ICE相较于PDP线条更加密集，因为ICE展示在不同MedInc值下（其它特征值保持原值不变）每一个样本的price值，也就是特定特征取值范围内单个样本对因变量预测的变化路径，而PDP为这些结果的均值，这里也能看出目标变量price随着自变量MedInc的增加而增加，只是这里展示了不同样本的反应差异，可以更详细地了解特征的影响

同画布下绘制PDP、ICE



features = ['MedInc', 'HouseAge']

fig, ax = plt.subplots(figsize=(15, 5))

display = PartialDependenceDisplay.from_estimator(

    model_lgb,

    X_val,

    features=features,

    kind='both',

    grid_resolution=50,

    contour_kw={'cmap': 'viridis', 'alpha': 0.8},

    ax=ax

)



ax.set_title('POP ICE', fontsize=16)

ax.set_xlabel('Median Income', fontsize=14)

ax.set_ylabel('House Age', fontsize=14)

plt.tick_params(axis='both', which='major', labelsize=12)

plt.grid(True, linestyle='--', alpha=0.7)

plt.show()

picture.image

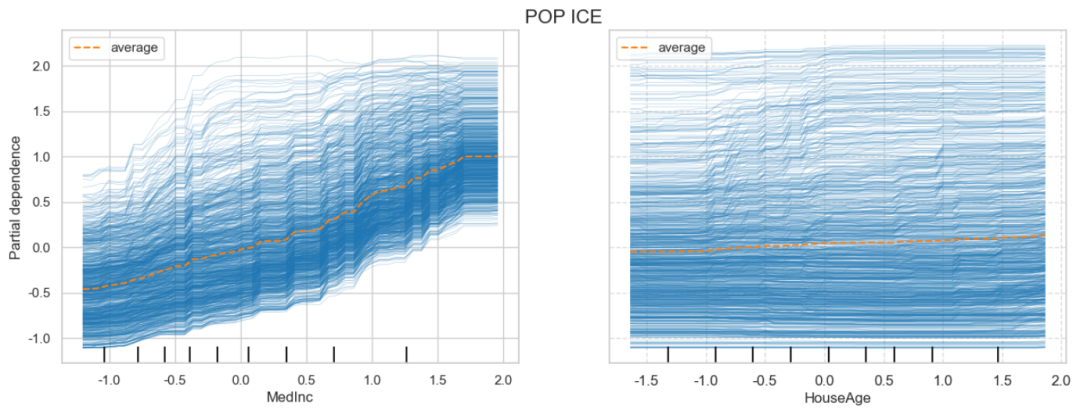

改变参数kind='both'同时绘制PDP、ICE，当然这里的代码对可视化做了一些改变不采用默认可视化，并且同时绘制了两个变量的PDP、ICE

2D PDP绘制



# 选择两个特征绘制2D PDP

features = ['MedInc', 'AveOccup']



# 使用 contour_kw 参数绘制2D PDP

fig, ax = plt.subplots(figsize=(10, 6))

PartialDependenceDisplay.from_estimator(

    model_lgb,

    X_val,

    features=[features],

    kind='average',

    grid_resolution=50,

    contour_kw={'cmap': 'viridis', 'alpha': 0.8},

    ax=ax

)

plt.suptitle('2D Partial Dependence Plot for MedInc and AveOccup')

plt.show()

picture.image

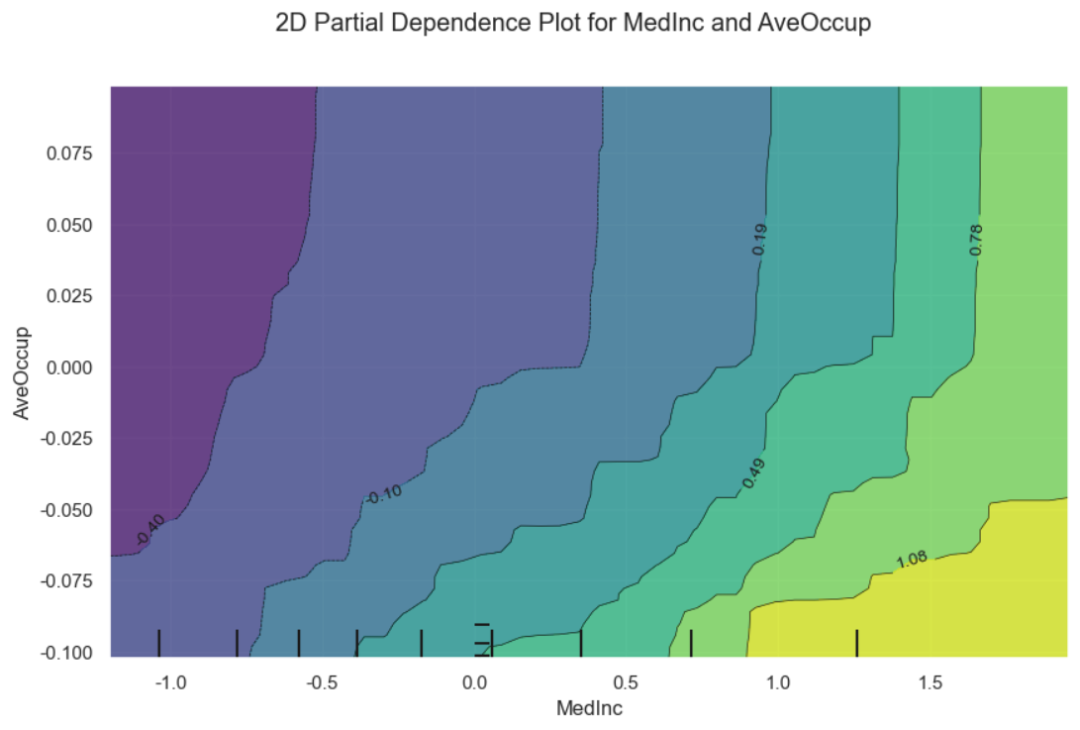

前面进行的所有探讨都是讨论的单变量对预测值的影响，没有考虑变量之间是如何同时对预测值进行影响的，这里引入2D PDP可以同时考虑两个特征变量的取值范围，并显示它们对因变量预测的联合影响，这里从三个方面去理解 2D PDP：轴分别为两个特征、等高线显示在不同组合下两个特征的模型预测值，每条等高线代表一个特定的预测值，沿着等高线模型预测值保持不变，等高线的形状和分布显示了两个特征如何交互影响模型的预测、颜色映射表示模型预测值的大下，颜色越深（根据你使用的cmap），预测值越高或越低具体取决于颜色映射的设置，对这个2D PDP的具体解读如下：

MedInc 值从低到高，颜色从深到浅，意味着随着MedInc的增加，模型预测值增加， AveOccup 值从低到高，颜色逐渐变深，意味着随着AveOccup的增加，模型预测值减少，等高线越密集，表示预测值对特征的变化越敏感，这里作者认为一般，（等高线的平行分布表明特征之间的独立性，而弯曲的等高线表明特征之间存在交互作用）这里等高线显示一个倾斜的方向，表示MedInc和AveOccup的组合影响模型预测值，当MedInc高且AveOccup低时，预测值最高，这可能暗示在高收入且低密度的地区，房价较高

PartialDependenceDisplay参数

picture.image

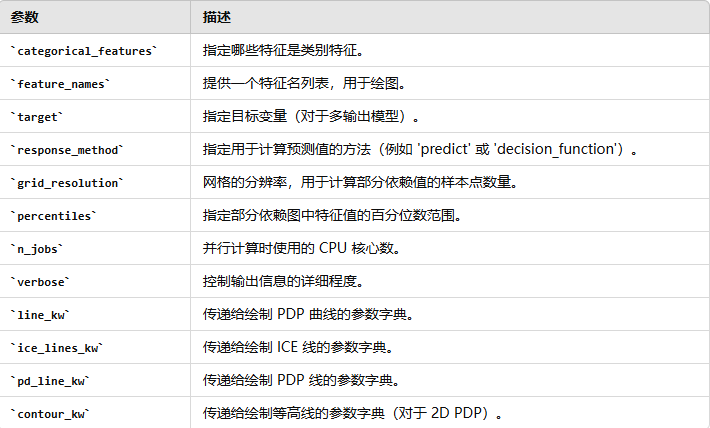

这里给出了一部分参数，具体参考官方文档
