TCN时间序列卷积神经网络

时间序列卷积神经网络（TCN）是一种用于处理时间序列数据的深度学习模型

1. TCN优点

相较于传统的循环神经网络（RNN）和长短期记忆网络（LSTM），TCN 具有以下优点：

• 长期依赖性建模能力： TCN 使用了带有不同扩张率（dilation rate）的卷积层，使得网络可以捕捉到序列中不同尺度的模式和长期依赖性，从而能够更好地建模长期的时间相关性
• 参数效率： 相对于循环神经网络（RNN）和长短期记忆网络（LSTM）等传统的递归结构，TCN 中的卷积操作可以高效地并行计算，减少了参数数量和计算复杂度，从而加速了训练和推理过程
• 平移不变性： TCN 使用的卷积操作是平移不变的，即不论输入序列的时间位置如何改变，模型学习到的特征仍然有效，这使得模型更加稳健，能够更好地适应序列数据中的时间偏移和变化
• 易于并行化： TCN 中的卷积操作可以非常有效地并行计算，因此在现代硬件（如 GPU）上能够充分发挥并行计算的优势，加速训练过程
• 可扩展性： TCN 模型结构相对灵活，可以根据任务的需求进行简单的修改和扩展。例如，通过调整网络的深度、宽度、卷积核大小和扩张率等超参数，可以适应不同的时间序列数据和任务
• 不需要状态存储： 与传统的 RNN 和 LSTM 不同，TCN 不需要显式地存储和更新隐藏状态，这减少了内存占用并简化了模型的实现和调试过程

2. TCN Github网址




          https://github.com/philipperemy/keras-tcn



3 . 代码实现

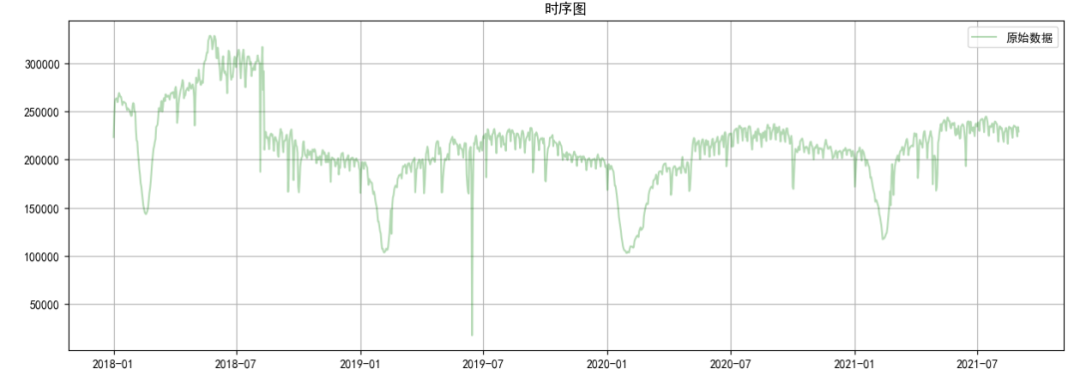

3.1 数据展示


import pandas as pd

import numpy as np

df = pd.read_excel('数据.xlsx',index_col=0, parse_dates=['数据时间'])

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = 'SimHei' # 设置中文显示

plt.rcParams['axes.unicode_minus'] = False

plt.figure(figsize=(15, 5))

plt.plot(df['总有功功率（kw）'], label='原始数据', color='g',  alpha=0.3)

plt.title('时序图')

plt.grid(True)

plt.legend()

plt.show()


3.2 数据形状处理


# 0-1标准化

df_max = np.max(df['总有功功率（kw）'])

df_min = np.min(df['总有功功率（kw）'])

df_bz = (df['总有功功率（kw）']-df_min)/(df_max-df_min)



def prepare_data(data, win_size):

    X = []  # 用于存储输入特征的列表

    y = []  # 用于存储目标值的列表



    # 遍历数据，形成样本窗口

    for i in range(len(data) - win_size):

        temp_x = data[i:i + win_size]  # 提取窗口大小范围内的输入特征

        temp_y = data[i + win_size]    # 提取对应的目标值

        X.append(temp_x)

        y.append(temp_y)



    # 转换列表为 NumPy 数组

    X = np.asarray(X)

    y = np.asarray(y)



    # 将数据维度调整为适用于TCN模型的形式

    X = np.expand_dims(X, axis=-1)



    return X, y



win_size = 12

X, y = prepare_data(df_bz.values, win_size)



# 假设X和y是已经准备好的适用于TCN模型的输入特征和目标值矩阵

train_size = int(len(X) * 0.7)  # 训练集占总样本数的70%



X_train, X_test = X[:train_size], X[train_size:]

y_train, y_test = y[:train_size], y[train_size:]



# 打印训练集和测试集的形状

print("训练集形状:", X_train.shape, y_train.shape)

print("测试集形状:", X_test.shape, y_test.shape)


代码对时间序列数据进行0-1标准化处理，并将其转换为适用于TCN模型的训练数据格式，并最终划分为训练集和测试集，在这里数据集为单序列数据，时间窗口为12

3.3 LSTM模型建立

lstm模型代码参考往期文章 基于VMD分解的VMD-LSTM时间序列预测模型实现，大力提升预测精度！ 其中存在对于该数据的lstm模型建立代码

3.4 简单卷积神经网络模型建立


import tensorflow.compat.v1 as tf

from tensorflow.keras.layers import Conv1D, MaxPooling1D, Flatten, Dense

from tensorflow.keras.models import Sequential



# 构建卷积神经网络

model = Sequential()

model.add(Conv1D(filters=64, kernel_size=3, activation='relu', input_shape=(win_size, 1)))

model.add(MaxPooling1D(pool_size=2))

model.add(Conv1D(filters=128, kernel_size=3, activation='relu'))

model.add(MaxPooling1D(pool_size=2))

model.add(Flatten())

model.add(Dense(10, activation='relu'))

model.add(Dense(1, activation='sigmoid'))



# 编译和训练模型

model.compile(optimizer='adam', loss='mse')

history = model.fit(X_train, y_train, epochs=100, batch_size=32, validation_data=(X_test, y_test))

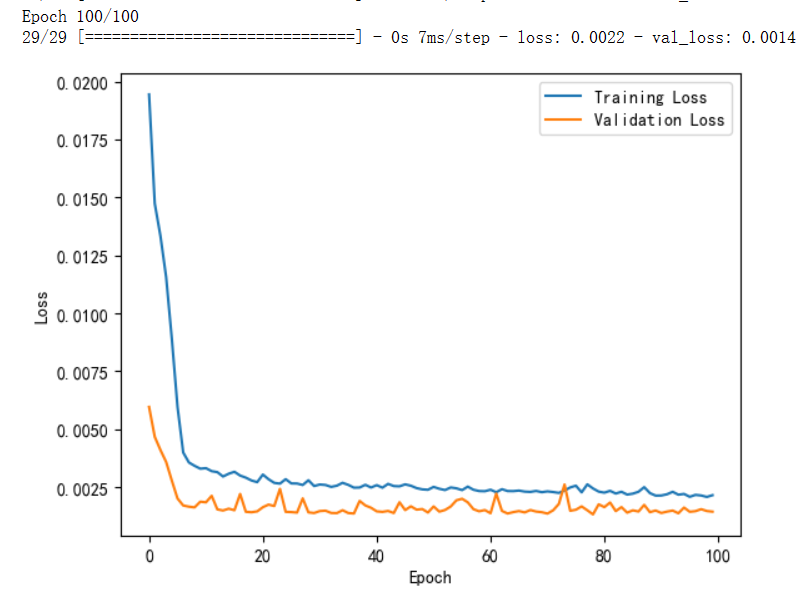

# 可视化训练集和测试集的损失

import matplotlib.pyplot as plt

plt.plot(history.history['loss'], label='Training Loss')

plt.plot(history.history['val_loss'], label='Validation Loss')

plt.xlabel('Epoch')

plt.ylabel('Loss')

plt.legend()

plt.show()



from sklearn import metrics

y_pred = model.predict(X_test)

# 计算均方误差（MSE）

mse = metrics.mean_squared_error(y_test, np.array([i for arr in y_pred for i in arr]))

# 计算均方根误差（RMSE）

rmse = np.sqrt(mse)

# 计算平均绝对误差（MAE）

mae = metrics.mean_absolute_error(y_test, np.array([i for arr in y_pred for i in arr]))

from sklearn.metrics import r2_score # 拟合优度

r2 = r2_score(y_test, np.array([i for arr in y_pred for i in arr]))

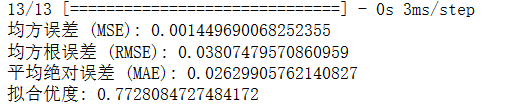

print("均方误差 (MSE):", mse)

print("均方根误差 (RMSE):", rmse)

print("平均绝对误差 (MAE):", mae)

print("拟合优度:", r2)


模型评价指标，模型指标解读参考往期文章 回归任务常见评价指标解读以及Python实现


def predict_future_values(model, sequence, future_steps):

    prediction_results = []

    for _ in range(future_steps):

        # 检查序列的维度并调整形状

        if len(sequence.shape) == 1:

            sequence = sequence.reshape(1, sequence.shape[0], 1)

        elif len(sequence.shape) == 2:

            sequence = sequence.reshape(1, sequence.shape[0], sequence.shape[1])

        # 对当前序列进行预测

        next_day_prediction = model.predict(sequence)

        # 将预测结果加入到结果列表中

        prediction_results.append(next_day_prediction[0, 0])

        # 更新序列，舍弃第一个时间步，将预测结果加入序列末尾

        sequence = np.append(sequence[:, 1:, :], next_day_prediction.reshape(1, 1, 1), axis=1)



    return prediction_results



sequence = X_test[-1]

future_predictions = predict_future_values(model, sequence, 10)



series = np.array(future_predictions)*(df_max-df_min)+df_min

plt.figure(figsize=(15,4), dpi =300)

plt.plot(y_test*(df_max-df_min)+df_min, color = 'c', label = '每日实际功率波动曲线')

plt.plot(y_pred*(df_max-df_min)+df_min, color = 'r', label = '预测每日功率波动曲线')

plt.plot(range(len(y_pred), len(y_pred)+len(series)), series, color = 'b', label = '向后预测30天')

plt.title('每日实际功率波动与预测每日功率波动比对图')

plt.grid(True)

plt.xlabel('时间')

plt.ylabel('总有功功率（kw）')

plt.legend()

plt.show()


根据训练的模型和序列数据进行未来值的预测，最后将预测结果与实际值进行可视化对比

3.5 TCN模型建立


from tcn import TCN



model_tcn = Sequential()

model_tcn.add(TCN(nb_filters=64, kernel_size=6, activation='relu', input_shape=(win_size, 1), dilations=[1, 2, 4, 8, 16]))

model_tcn.add(Flatten())

model_tcn.add(Dense(32, activation='relu'))

model_tcn.add(Dense(10, activation='relu'))

model_tcn.add(Dense(1, activation='sigmoid'))



# 编译和训练模型

model_tcn.compile(optimizer='adam', loss='mse')

history = model_tcn.fit(X_train, y_train, epochs=100, batch_size=32, validation_data=(X_test, y_test))

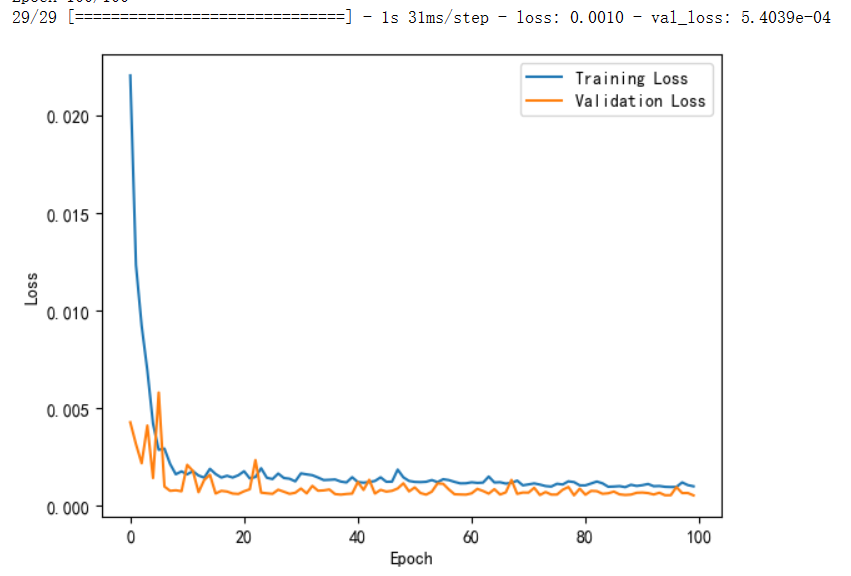

# 可视化训练集和测试集的损失

import matplotlib.pyplot as plt

plt.plot(history.history['loss'], label='Training Loss')

plt.plot(history.history['val_loss'], label='Validation Loss')

plt.xlabel('Epoch')

plt.ylabel('Loss')

plt.legend()

plt.show()

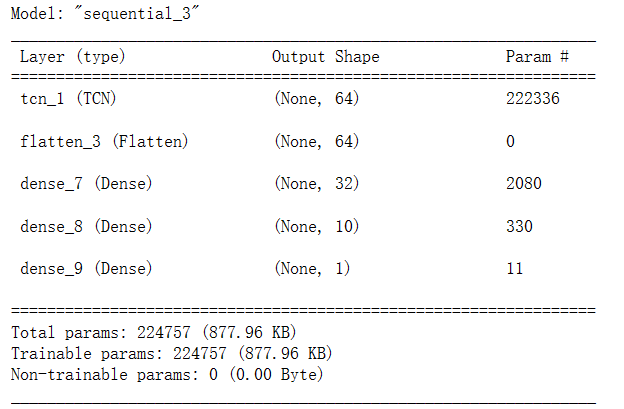

          model\_tcn.summary()




from sklearn import metrics

y_pred = model_tcn.predict(X_test)

# 计算均方误差（MSE）

mse = metrics.mean_squared_error(y_test, np.array([i for arr in y_pred for i in arr]))

# 计算均方根误差（RMSE）

rmse = np.sqrt(mse)

# 计算平均绝对误差（MAE）

mae = metrics.mean_absolute_error(y_test, np.array([i for arr in y_pred for i in arr]))

from sklearn.metrics import r2_score # 拟合优度

r2 = r2_score(y_test, np.array([i for arr in y_pred for i in arr]))

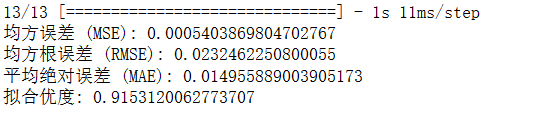

print("均方误差 (MSE):", mse)

print("均方根误差 (RMSE):", rmse)

print("平均绝对误差 (MAE):", mae)

print("拟合优度:", r2)

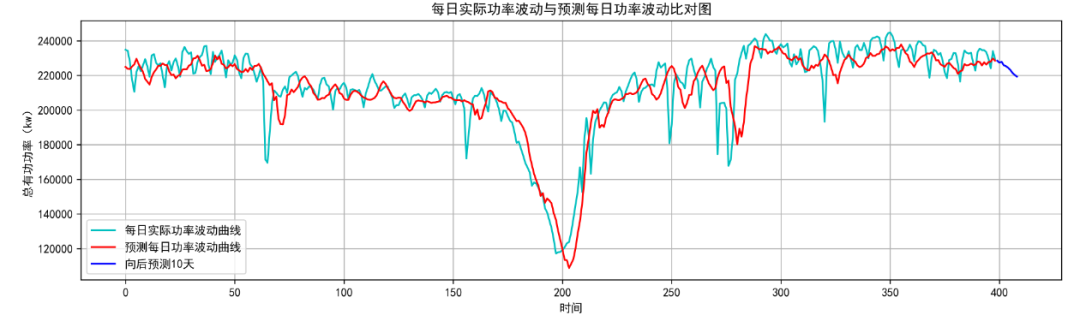

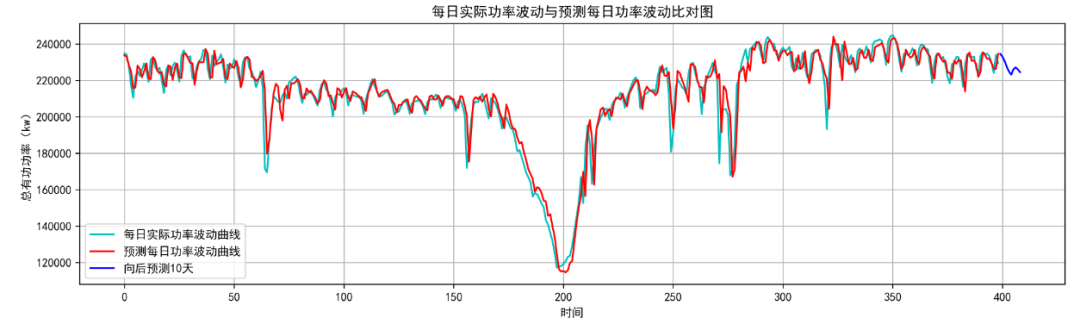

future_predictions = predict_future_values(model_tcn, sequence, 10)

series = np.array(future_predictions)*(df_max-df_min)+df_min

plt.figure(figsize=(15,4), dpi =300)

plt.plot(y_test*(df_max-df_min)+df_min, color = 'c', label = '每日实际功率波动曲线')

plt.plot(y_pred*(df_max-df_min)+df_min, color = 'r', label = '预测每日功率波动曲线')

plt.plot(range(len(y_pred), len(y_pred)+len(series)), series, color = 'b', label = '向后预测10天')

plt.title('每日实际功率波动与预测每日功率波动比对图')

plt.grid(True)

plt.xlabel('时间')

plt.ylabel('总有功功率（kw）')

plt.legend()

plt.show()

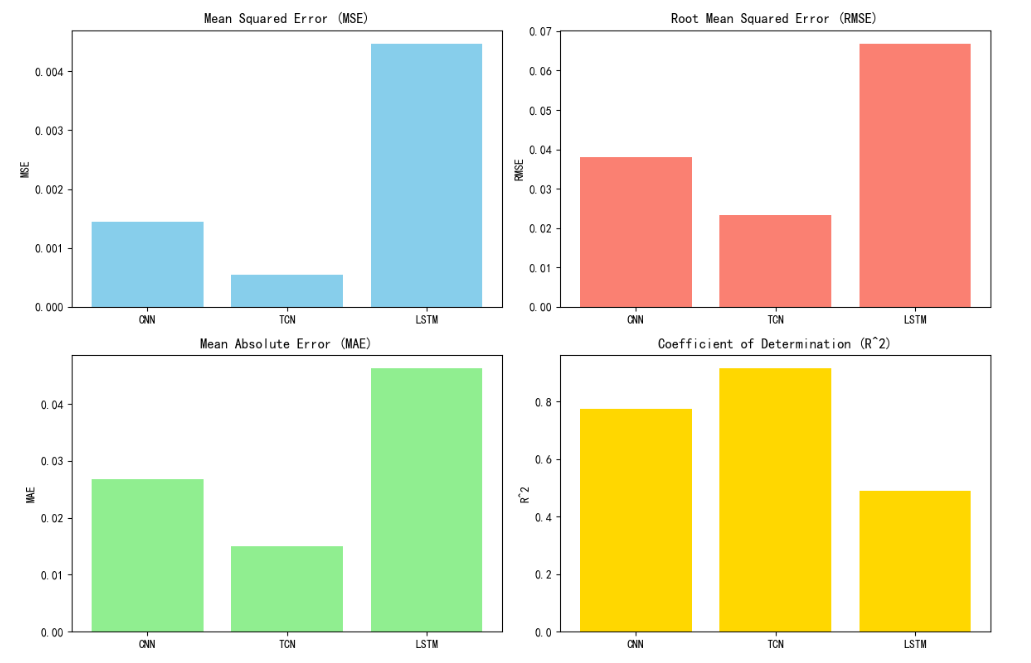

3.6 模型对比

TCN模型相较于CNN和LSTM模型在均方误差、均方根误差、平均绝对误差和拟合优度等评价指标上均表现更好
