一般的相关系数热力图通常用于展示变量之间的相关性强弱，但它们不直接支持在热力图上显示显著性水平（如星号或颜色标记），具体来说：

一般热力图：一般使用像 seaborn 或 matplotlib 这样的库来创建，它们通过颜色编码来显示相关系数的大小，通常使用数字标注在每个格子内
显著性标记的需求：在科研和统计分析中，除了显示相关性本身外，还常常需要展示哪些相关系数在统计上显著不同于零（例如，显著性水平为0.05或更高），这种需求是为了进一步解释相关性的真实性和稳健性
实现显著性标记：为了在热力图上添加显著性标记，需要额外的代码来计算相关系数的显著性，并在热力图上以符号或颜色的形式进行标注，这需要在相关性分析之外进行额外的统计分析和代码编写，以确保显著性水平的正确显示

代码实现

数据生成



import pandas as pd

import numpy as np

import seaborn as sns

from scipy.stats import pearsonr

import matplotlib.pyplot as plt





# 生成具有10个特征的数据

np.random.seed(0)

data = np.random.rand(100, 10)

columns = [f'feature_{i+1}' for i in range(10)]

df = pd.DataFrame(data, columns=columns)

计算相关系数及显著性P值



# 计算相关系数矩阵和显著性p值矩阵

corr_matrix = df.corr()

p_values = pd.DataFrame(np.zeros((10, 10)), columns=columns, index=columns)



for i in range(10):

    for j in range(10):

        if i == j:

            p_values.iloc[i, j] = 0

        else:

            _, p_value = pearsonr(df.iloc[:, i], df.iloc[:, j])

            p_values.iloc[i, j] = p_value

绘制热力图



plt.figure(figsize=(10, 10))

sns.set(font_scale=1.2)

sns.heatmap(corr_matrix, annot=True, cmap='coolwarm', fmt=".2f")

plt.xticks(rotation=45)

plt.title('Correlation coefficient heat map')

plt.show()

picture.image

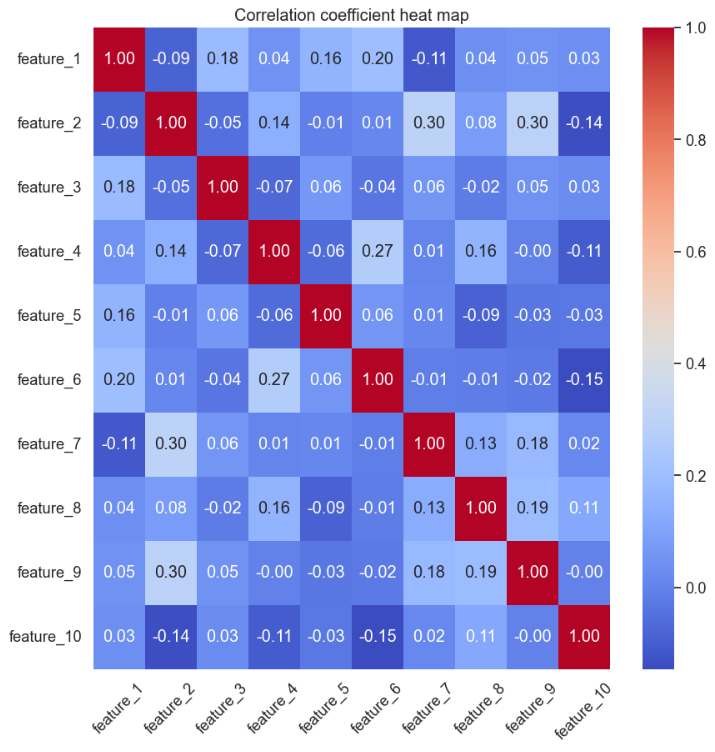

这是一般的热力图，它不会显示相关系数的显著性结果

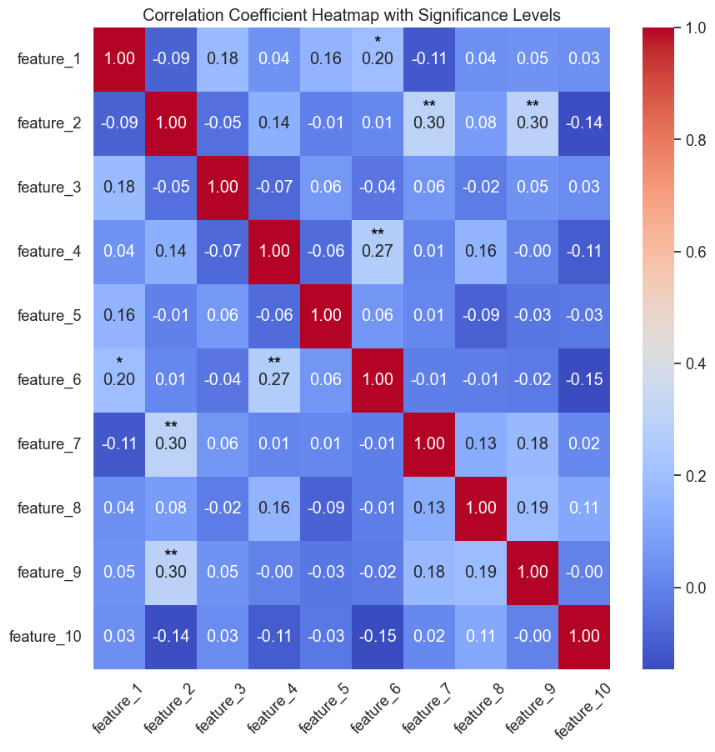

绘制带有显著性标记的相关系数热力图



# 创建相关系数热力图

plt.figure(figsize=(10, 10))

sns.set(font_scale=1.2)

sns.heatmap(corr_matrix, annot=True, cmap='coolwarm', fmt=".2f")



# 添加P值标记

for i in range(len(np.array(p_values))):

    for j in range(len(np.array(p_values))):

        if i != j:  # 跳过对角线上的元素

            if np.array(p_values)[i, j] < 0.01:

                plt.text(j + 0.5, i + 0.25, "**", horizontalalignment='center', verticalalignment='center', fontsize=16, color='black')

            elif np.array(p_values)[i, j] < 0.05:

                plt.text(j + 0.5, i + 0.25, "*", horizontalalignment='center', verticalalignment='center', fontsize=16, color='black')



plt.xticks(rotation=45)

plt.title('Correlation Coefficient Heatmap with Significance Levels')

plt.show()
