先来看一下我们要讲述哪些经典的网络模型，如下：
- LeNet ：最早用于手写数字识别的CNN网络
- AlexNet ：2012年ILSVRC比赛冠军，比LeNet层数更深，这是一个历史性突破。
- ZFNet ：2013年ILSVRC比赛效果较好，和AlexNet类似。
- VGGNet ：2014年ILSVRC比赛分类亚军、定位冠军
- GoogleNet ：2014年ILSVRC分类比赛冠军
- ResNet ：2015年ILSVRC比赛冠军，碾压之前的各种网络
LeNet
1989年，Yang LeCun等人提出了LeNet网络，这是最早的卷积神经网络，极大的推动了深度学习的发展，Yang LeCun也被称为卷积网络之父。确实，这样的大牛也该被每个科研人所记住，这里可以来看一下Yang的照片，一看就很有学问有木有👨🏼🎓👨🏼🎓👨🏼🎓👨🏼🎓👨🏼🎓

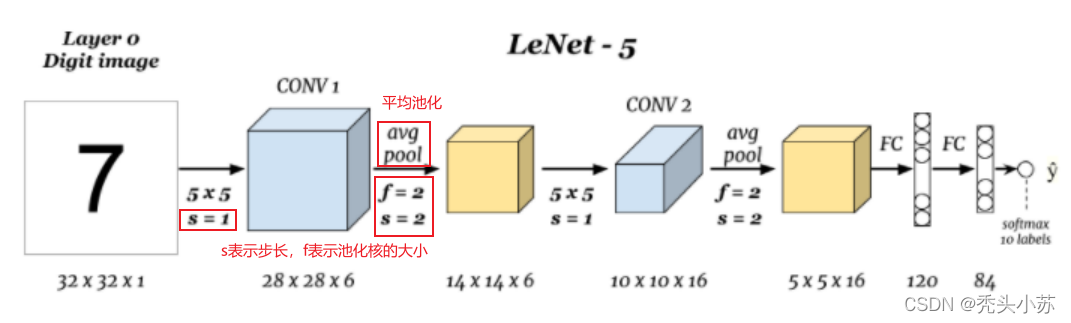

好了，下面就来看看这个大能所设计的网络结构，如下图：
现在看来，这个网络是非常简单的，一共有五层（仅包含有参数的层，无参数的池化层不算在网络模型之中，之后所说的层都不包括池化层）：
- 输入尺寸：32*32
- 卷积层：2个
- 池化层：2个
- 全连接层：2个
- 输出层：1个，大小为10*1
现通过下图逐一讲讲这些层：
- 输入层：LeNet的输入是32*32*1大小的灰度图（只要一个颜色通道）。
- CONV1（第一个卷积层）：对大小为32*32*1的灰度图进行卷积，卷积核大小为5*5，步长s为1,卷积核个数为6，进行卷积操作后得到大小为28*28*6特征图（卷积后特征图大小不会计算的自行百度）。
- 第一个池化层：LeNet采用的是平均池化的方法，上层卷积得到的特征图尺寸为28*28*6，对此大小特征图进行池化操作。池化核大小为2*2，步长s=2，进行第一次池化后特征图大小为14*14*6（池化后特征图大小不会同样自行百度，卷积和池化得到特征图的公式基本是一致的）。
- CONV2（第二个卷积层）：对池化得到的14*14*6大小的特征图进行第二次卷积，卷积核大小为5*5，步长s为1,卷积核个数为16，进行卷积后得到大小为10*10*16的特征图。
- 第二个池化层：池化核大小为2*2，步长s=2，进行第二次池化后特征图大小为5*5*16。
- 第一个全连接层：上一步得到的特征图尺寸是5*5*16，经过这层后输出大小为120*1。这一步其实有一定的迷惑性，开始接触神经网络时可能不是很理解，怎么一个三维的向量一下子就变成了一个一维的？我想看网络模型这部分的人也该对这里是比较清楚的了，但考虑到内容的完整和严谨，这里也简单说一下：其实在得到5*5*16的特征图后，还要进行一个flatten(展平)操作，即是将5*5*16的特征图展开成一个(5x5x16)*1=400*1大小的向量，然后再进入到全连接层。讲到这里应该就很清晰了，在第一个全连接层我们输入的是400个神经元，输出是120个神经元。
- 第二个全连接层：和上一层类似，输入的是120个神经元，输出的是84个神经元。
- 输出层：从得到84个神经元后，其实再经过一个全连接就得到输出，大小为10*1。
AlexNet

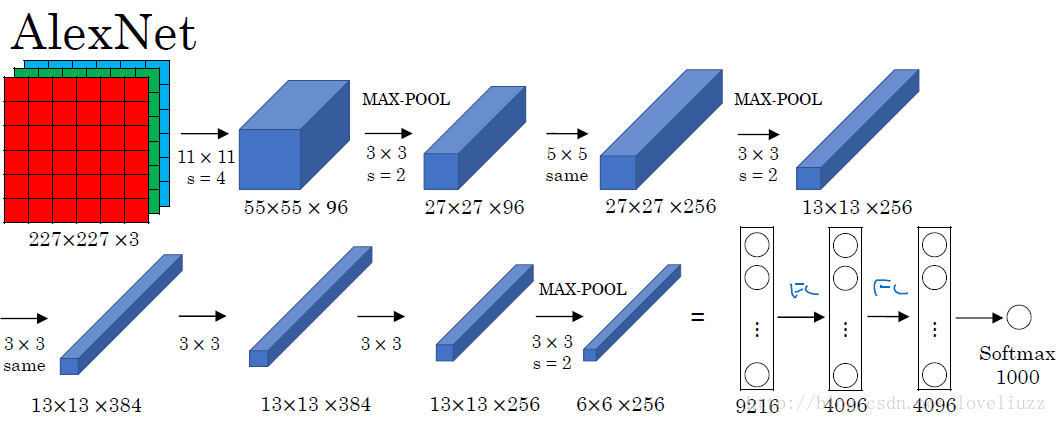

我们直接来看AlexNet的网络架构，如下图所示：可以看出AlexNet和LeNet的整体结构还是非常类似的，都是一系列的卷积池化操作最后接上全连接层。同样的，我们将对每层都进行详细的讲解，即是怎么通过卷积核和池化核得到相应的特征图大小的。该网络一共有8层（不包括池化），如下：
- 输入尺寸：227*227*3
- 卷积层：5个
- 池化层：3个
- 全连接层：2个
- 输出层：1个，大小为1000*1
- 输入层：AlexNet的输入是227*227*3大小的彩色图片（有三个颜色通道）
- 第一个卷积层：对大小为227*227*3的彩色图片进行卷积，卷积核大小为11*11，步长s为4，padding=0，卷积核个数为96，进行卷积后得到大小为55*55*96的特征图。
- 第一个池化层：**AlexNet采用的是最大池化的方法。上层卷积得到55*55*96的特征图，对此特征图进行最大池化操作。池化核大小为3*3，步长s为2，padding=0，经池化后特征图大小为27*27*96。
- 第二个卷积层：输入维度为27*27*96，卷积核大小为5*5，步长s为1，padding=2，卷积核个数为256，进行卷积后得到大小为27*27*256的特征图。 【注1：这里可能有人不明白了，为什么这里的步长s=1,padding=0 ？这里就设计到卷积的三种模式了，不知道的请点击传送门了解。总之，我们可以设置特定的s和padding来达到卷积前后特征图前两个维度大小不变的效果】 【注2：看到上图此步卷积时写有same,则表示卷积的方式是same mode,也即卷积前后特征图大小相同】
- 第二个池化层：输入维度为27*27*256，池化核大小为3*3，步长s为2，padding=0，经池化后特征图大小为13*13*256。
- 第三个卷积层：输入维度为13*13*256，卷积核大小为3*3，步长s为1，padding=1，卷积核个数为384，进行卷积后得到大小为13*13*384的特征图。
- 第四个卷积层：输入维度为13*13*384，卷积核大小为3*3，步长s为1，padding=1，卷积核个数为384，进行卷积后得到大小为13*13*384的特征图。
- 第五个卷积层：输入维度为13*13*384，卷积核大小为3*3，步长s为1，padding=1，卷积核个数为256，进行卷积后得到大小为13*13*256的特征图。
- 第三个池化层：输入维度为13*13*256，池化核大小为3*3，步长s为2，padding=0，经池化后特征图大小为6*6*256。
- 第一个全连接层：输入的是6*6*256=9216个神经元，输出的是4096个神经元。
- 第一个全连接层：输入的是4096个神经元，输出的是4096个神经元。
- 输出层：得到4096个神经元后，其实再经过一个全连接就得到输出，大小为1000*1。

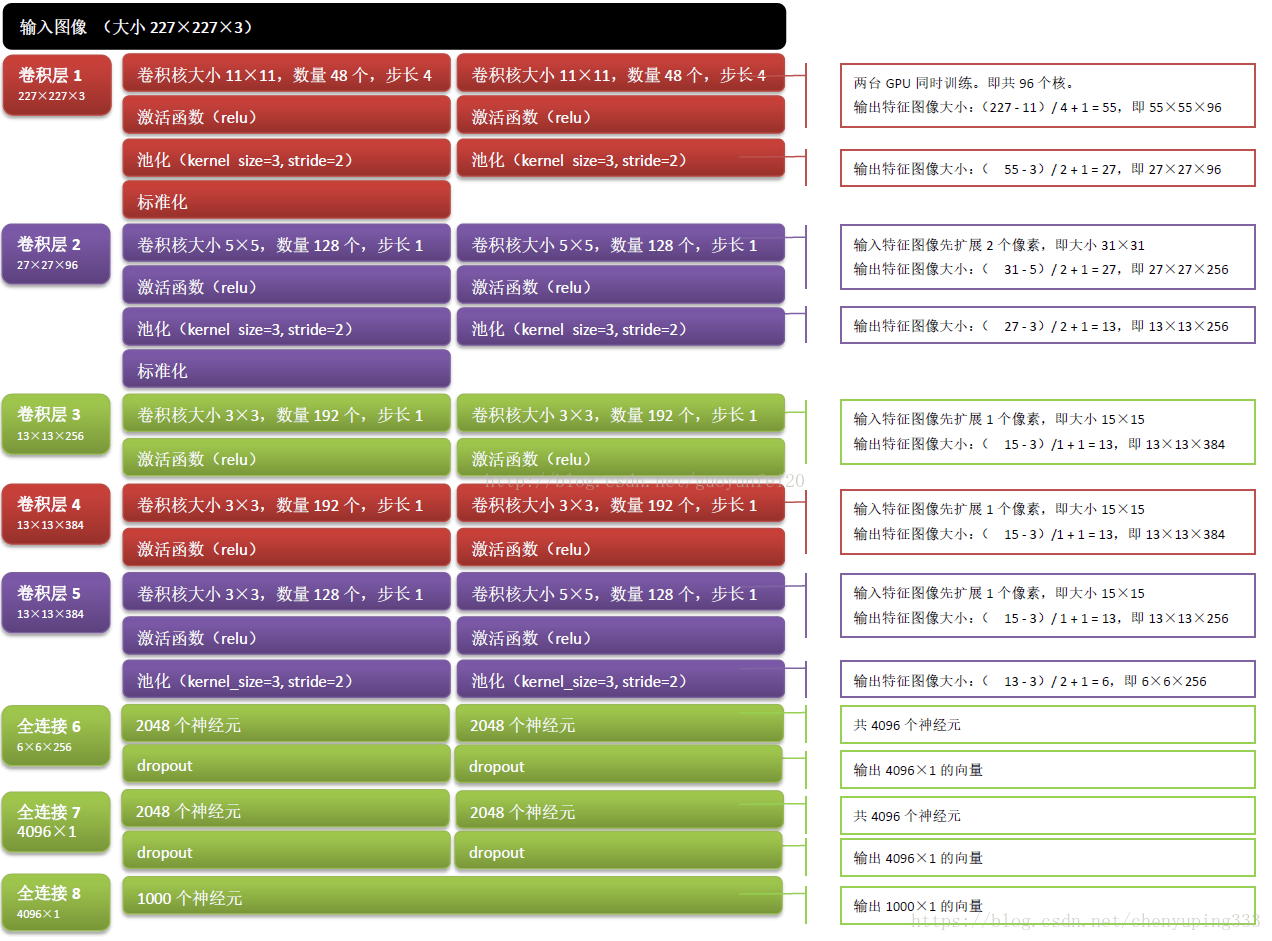

上述已经把AlexNet各层结构给描述清楚了，但模型的一些细节没有描述，如加入了relu激活函数，加入了局部应答标准化（LRN，后再VGG中证明这步是无效的），同时也加入了Dropout层，具体的网络结构如下图。【注：下图描述的是再两台GPU上运行的结构图，是在当时算力不够的情况下减小训练时间所采用的技巧，现已不需要。】
下面总结一下AlexNet的一些创新点：
- 使用ReLU作为CNN的激活函数，并验证其效果在较深的网络超过了Sigmoid，成功解决了Sigmoid在网络较深时的梯度弥散问题，此外，加快了训练速度，因为训练网络使用梯度下降法，非饱和的非线性函数训练速度快于饱和的非线性函数。虽然ReLU激活函数在很久之前就被提出了，但是直到AlexNet的出现才将其发扬光大。
- 训练时使用Dropout随机忽略—部分神经元，以避免模型过拟合。Dropout虽有单独的论文论述，但是AlexNet将其实用化，通过实践证实了它的效果。在AlexNet中主要是最后几个全连接层使用了Dropout。
- 在CNN中使用重叠的最大池化。此前CNN中普遍使用平均池化，AlexNet全部使用最大池化，避免平均池化的模糊化效果。并且AlexNet中提出让步长比池化核的尺寸小，这样池化层的输出之间会有重叠和覆盖，提升了特征的丰富性。
- 提出了LRN层，对局部神经元的活动创建竞争机制，使得其中响应比较大的值变得相对更大，并抑制其他反馈较小的神经元，增强了模型的泛化能力。【此方法在之后的VGG中被认为是无效的】
- 使用CUDA加速深度卷积网络的训练，利用GPU强大的并行计算能力，处理神经网络训练时大量的矩阵运算。AlexNet使用了两块GTX580GPU进行训练，单个GTX580只有3GB显存，这限制了可训练的网络的最大规模。因此作者将AlexNet分布在两个GPU上，在每个GPU的显存中储存一半的神经元的参数。【现在随着算力的增强，也不太需要使用双GPU加速】
- 数据增强，随机地从256*256的原始图像中截取224*224大小的区域(以及水平翻转的镜像），相当于增加了数据量。如果没有数据增强，仅靠原始的数据量，参数众多的CNN会陷入过拟合中，使用了数据增强后可以大大减轻过拟合，提升泛化能力。进行预测时，则是取图片的四个角加中间共5个位置，并进行左右翻转，一共获得10张图片，对他们进行预测并对10次结果求均值。
ZFNet

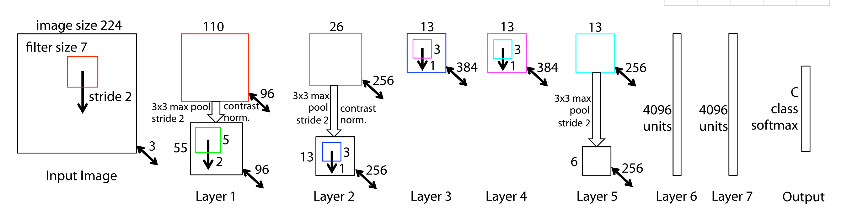

ZFNet的网络结构和AlexNet的结构基本是一致的，主要的改变就是在AlexNet的第一层将卷积核的大小由11*11变成了7*7,并且将步长s由4变成了2。既然ZFNet相比于AlexNet只改变了这么点,那为什么要讲这个结构呢。这是我觉得ZFNet更宝贵的是提出了一种逆变换的思想来可视化了神经网络，将卷积核变小也是因为可视化而产生的结论，即小卷积核使网络效果更好。
