用Python绘制火山图：从零开始的可视化教程

背景

火山图是基因表达数据分析中的重要工具。它通过X轴表示基因的log2 Fold Change（即基因在两组样本中的表达差异），Y轴表示统计显著性（通常是p-value的负对数），从而让实验者一眼就能看出哪些基因显著上调或下调，帮助快速筛选出在实验组和对照组中显著上调或下调的基因

解读火山图

这里根据一个简单的模拟火山图来理解其表达的实际含义

X轴：Log2 Fold Change

X轴表示的是Log2 Fold Change（基因表达的变化倍数），用来衡量基因在实验组和对照组之间表达的变化， 右侧区域（Log2 Fold Change > 0）： 基因在实验组中的表达上调， 左侧区域（Log2 Fold Change < 0）： 基因在实验组中的表达下调

Y轴：-Log10(P-value)

Y轴表示的是-Log10(p-value)，用来衡量变化的统计显著性，越高的点表示p-value越低，也就是说基因的表达变化越显著， 靠近底部的点表示p-value较高，意味着变化不显著

区域解释

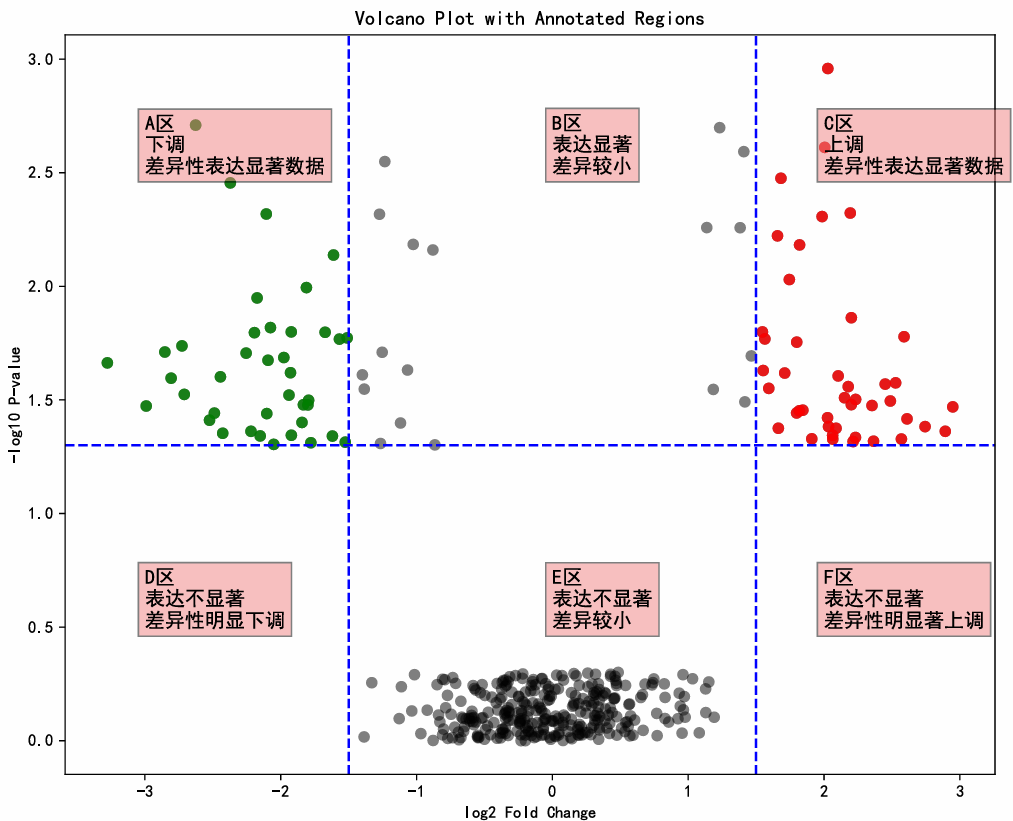

A区（左上角）： 这个区域中的基因表达下调，并且p-value小，表示显著下调。也就是说，这些基因在实验组中的表达量比对照组低，且差异具有统计显著性。 B区（上方中央）： 表示表达显著但差异较小。 这些基因的p-value很低，说明统计显著性较强，但它们的Fold Change接近0，表示在实验组和对照组中的表达差异并不大。 C区（右上角）： 这个区域中的基因上调，并且p-value小，表示显著上调。 这些基因在实验组中的表达量比对照组高，且差异具有统计显著性。 D区（左下角）： 这个区域中的基因p-value较高，表示下调但不显著。 这些基因的表达在实验组中下调，但这种差异没有统计学上的显著性。 E区（下方中央）： 表示基因的变化不显著且差异较小。 这些基因的表达在实验组和对照组中变化不大，且统计显著性也较低。 F区（右下角）： 这个区域中的基因p-value较高，表示上调但不显著。 这些基因的表达在实验组中上调，但这种差异没有统计学上的显著性

代码实现

数据读取


import matplotlib.pyplot as plt

import seaborn as sns

import numpy as np

import pandas as pd

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False



df = pd.read_excel('基因数据.xlsx')

df.head()

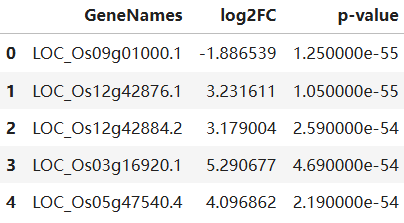

读取的数据包含基因的log2倍数变化（log2FC）和p值（p-value），用于分析每个基因在实验组和对照组之间的表达差异，正的log2FC表示基因上调，负的log2FC表示下调，而p值表示这种差异的统计显著性，p值越小，结果越显著

基础火山图绘制


# Create a column for significance and direction

threshold_log2FC = 1  # example threshold for log2 fold change

threshold_pvalue = 0.05



# Add conditions for 'significant up', 'significant down', and 'not significant'

conditions = [

    (df['log2FC'] > threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['log2FC'] < -threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['p-value'] >= threshold_pvalue)

]

choices = ['Significant Up', 'Significant Down', 'Not Significant']



# Create a new column based on conditions

df['Significance'] = np.select(conditions, choices, default='Not Significant')



# Plot the volcano plot

plt.figure(figsize=(10, 6), dpi=1200)



# Use seaborn to plot the scatterplot

sns.scatterplot(x='log2FC', y=-np.log10(df['p-value']), hue='Significance', data=df,

                palette={'Significant Up': 'red', 'Significant Down': 'blue', 'Not Significant': 'gray'})



# Add axis labels and title

plt.axhline(y=-np.log10(threshold_pvalue), color='black', linestyle='--', label='p=0.05')

plt.xlabel('Log2 Fold Change')

plt.ylabel('-Log10(P-value)')

plt.title('Volcano Plot with Significance')

# Display the legend

plt.legend(title='Significance')

plt.savefig("1.pdf", format='pdf', bbox_inches='tight')

plt.show()

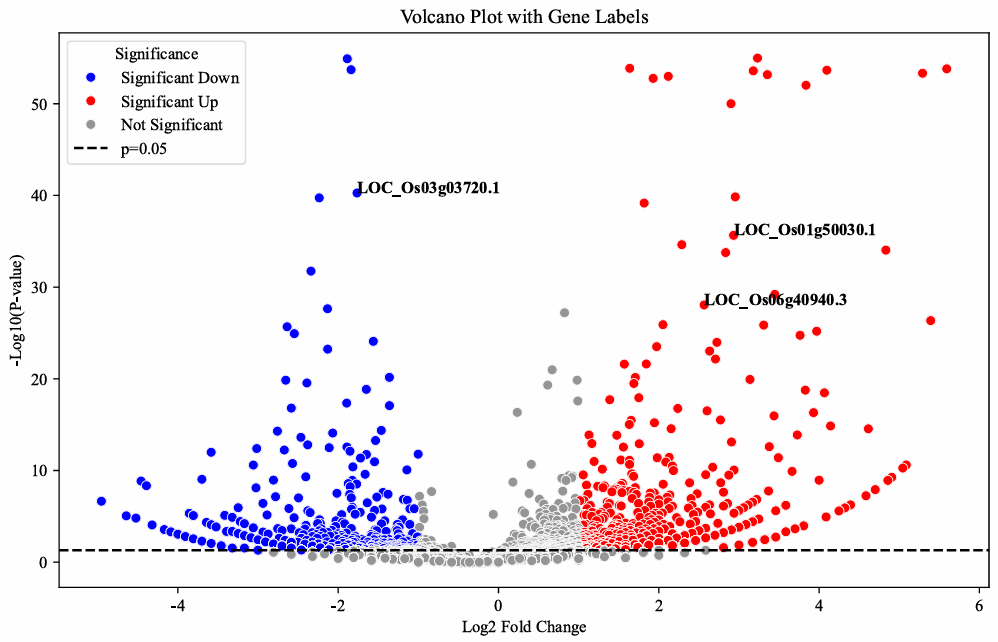

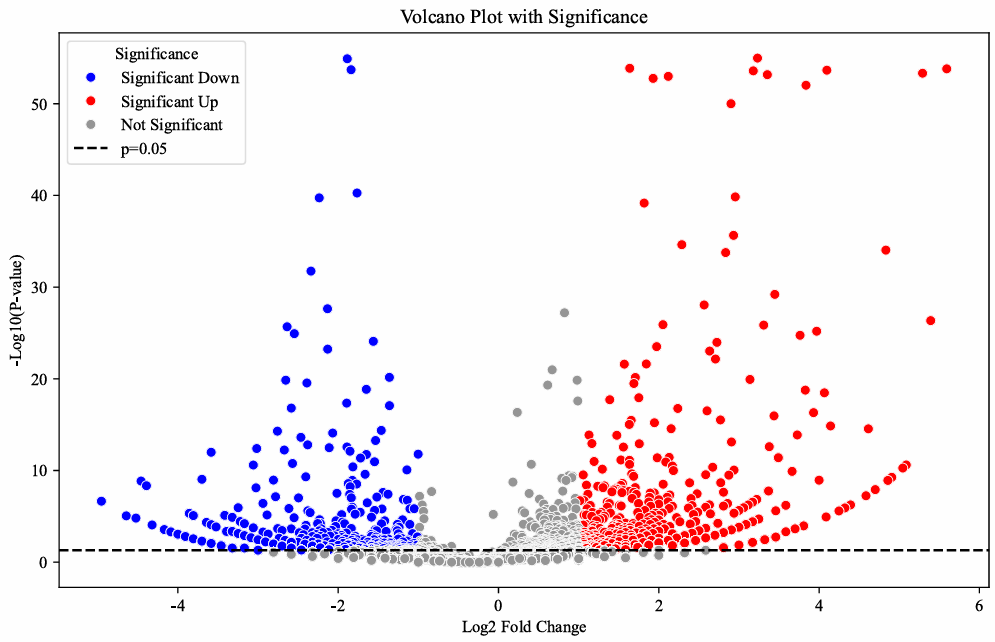

代码绘制一个火山图，用于显示基因表达的差异，X轴表示基因的log2倍数变化（上调或下调），Y轴表示统计显著性（-log10(p-value)），代码将基因分为三类：显著上调（红色）、显著下调（蓝色）和不显著（灰色），并通过添加p值阈值线（p=0.05）来帮助识别显著性差异

添加基因标签


# Create a column for significance and direction

threshold_log2FC = 1  # example threshold for log2 fold change

threshold_pvalue = 0.05



# Add conditions for 'significant up', 'significant down', and 'not significant'

conditions = [

    (df['log2FC'] > threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['log2FC'] < -threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['p-value'] >= threshold_pvalue)

]

choices = ['Significant Up', 'Significant Down', 'Not Significant']



# Create a new column based on conditions

df['Significance'] = np.select(conditions, choices, default='Not Significant')



# List of genes to label

genes_to_label = ['LOC_Os01g50030.1', 'LOC_Os06g40940.3', 'LOC_Os03g03720.1']  # Replace these with your genes of interest



# Plot the volcano plot

plt.figure(figsize=(10, 6), dpi=1200)



# Use seaborn to plot the scatterplot

sns.scatterplot(x='log2FC', y=-np.log10(df['p-value']), hue='Significance', data=df,

                palette={'Significant Up': 'red', 'Significant Down': 'blue', 'Not Significant': 'gray'})



# Add axis labels and title

plt.axhline(y=-np.log10(threshold_pvalue), color='black', linestyle='--', label='p=0.05')

plt.xlabel('Log2 Fold Change')

plt.ylabel('-Log10(P-value)')

plt.title('Volcano Plot with Gene Labels')



# Annotate specified genes

for i in range(df.shape[0]):

    if df['GeneNames'][i] in genes_to_label:

        plt.text(df['log2FC'][i], -np.log10(df['p-value'][i]), df['GeneNames'][i],

                 horizontalalignment='left', size='medium', color='black', weight='semibold')



# Display the legend

plt.legend(title='Significance')

plt.savefig("2.pdf", format='pdf', bbox_inches='tight')

plt.show()


相比之前增加了对特定基因的标注功能，使火山图更加直观，便于突出显示用户关注的基因

添加阀值线


# Create a column for significance and direction

threshold_log2FC = 1  # example threshold for log2 fold change

threshold_pvalue = 0.05



# Add conditions for 'significant up', 'significant down', and 'not significant'

conditions = [

    (df['log2FC'] > threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['log2FC'] < -threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['p-value'] >= threshold_pvalue)

]

choices = ['Significant Up', 'Significant Down', 'Not Significant']



# Create a new column based on conditions

df['Significance'] = np.select(conditions, choices, default='Not Significant')



# List of genes to label

genes_to_label = ['LOC_Os01g50030.1', 'LOC_Os06g40940.3', 'LOC_Os03g03720.1']  # Replace these with your genes of interest



# Plot the volcano plot

plt.figure(figsize=(10, 6),dpi=1200)



# Use seaborn to plot the scatterplot

sns.scatterplot(x='log2FC', y=-np.log10(df['p-value']), hue='Significance', data=df,

                palette={'Significant Up': 'red', 'Significant Down': 'blue', 'Not Significant': 'gray'})

plt.axhline(y=-np.log10(threshold_pvalue), color='black', linestyle='--', label='p=0.05')

plt.axvline(x=threshold_log2FC, color='black', linestyle='--', label='Log2 FC=1', alpha=0.5)  # Add log2FC threshold line (right)

plt.axvline(x=-threshold_log2FC, color='black', linestyle='--', label='Log2 FC=-1', alpha=0.5)  # Add log2FC threshold line (left)

plt.xlabel('Log2 Fold Change')

plt.ylabel('-Log10(P-value)')

plt.title('Volcano Plot with Gene Labels')

for i in range(df.shape[0]):

    if df['GeneNames'][i] in genes_to_label:

        plt.text(df['log2FC'][i], -np.log10(df['p-value'][i]), df['GeneNames'][i],

                 horizontalalignment='left', size='medium', color='black', weight='semibold')

plt.legend(title='Significance')

plt.savefig("3.pdf", format='pdf', bbox_inches='tight')

plt.show()


相比前面的进一步改进了火山图的可视化效果，主要增加了阈值线，即在log2 Fold Change为±1的位置添加了两条竖线，帮助快速识别表达显著变化的基因

基因自定义标签


threshold_log2FC = 1  # example threshold for log2 fold change

threshold_pvalue = 0.05



# 添加显著性条件

conditions = [

    (df['log2FC'] > threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['log2FC'] < -threshold_log2FC) & (df['p-value'] < threshold_pvalue),

    (df['p-value'] >= threshold_pvalue)

]

choices = ['Significant Up', 'Significant Down', 'Not Significant']





df['Significance'] = np.select(conditions, choices, default='Not Significant')



# Gene Mapping Dictionary: Original gene name -> custom label

gene_labels = {

    'LOC_Os01g50030.1': 'CPuORF25',

    'LOC_Os06g40940.3': 'GDH',

    'LOC_Os03g03720.1': 'G3PD'

}



plt.figure(figsize=(10, 6), dpi=1200)



sns.scatterplot(x='log2FC', y=-np.log10(df['p-value']), hue='Significance', data=df,

                palette={'Significant Up': 'red', 'Significant Down': 'blue', 'Not Significant': 'gray'})



plt.axhline(y=-np.log10(threshold_pvalue), color='black', linestyle='--', label='p=0.05')

plt.axvline(x=threshold_log2FC, color='black', linestyle='--', label='Log2 FC=1', alpha=0.5)  # Add log2FC threshold line (right)

plt.axvline(x=-threshold_log2FC, color='black', linestyle='--', label='Log2 FC=-1', alpha=0.5)  # Add log2FC threshold line (left)

plt.xlabel('Log2 Fold Change')

plt.ylabel('-Log10(P-value)')

plt.title('Volcano Plot with Custom Gene Labels')

for i in range(df.shape[0]):

    gene_name = df['GeneNames'][i]

    if gene_name in gene_labels:

        plt.text(df['log2FC'][i], -np.log10(df['p-value'][i]), gene_labels[gene_name],

                 horizontalalignment='left', size='medium', color='black', weight='semibold')

plt.legend(title='Significance')

plt.savefig("4.pdf", format='pdf', bbox_inches='tight')

plt.show()

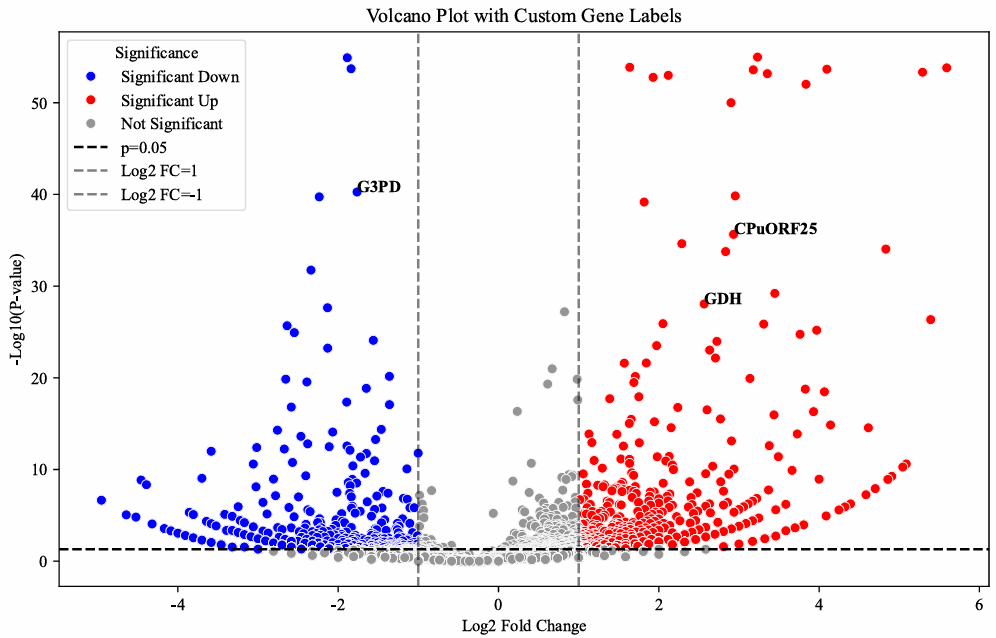

最终的改进包括通过自定义基因标签、添加显著性阈值线，以及标注特定基因，使火山图更加直观易读，帮助用户更好地突出和识别关键基因

总结

在这里火山图绘制中，作者使用了matplotlib和seaborn等可视化库，这些库强大且灵活，适合自定义可视化，然而，Python还有一个专门用于生物信息学分析的库——bioinfokit，它不仅支持火山图的绘制，还提供了更专业且简便的生物信息学工具和功能，使得生物数据的处理和可视化更加高效，使用bioinfokit可以简化绘制过程，并为生信分析提供额外的支持，感兴趣的读者可自行研究
