回顾

前面我们讲解 JUC 中一个重要的基础工具 CAS, 今天我们来分享 JUC 中的另一重要工具 AQS
【多线程系列】高效的 CAS (Compare and Swap)
【多线程系列】CAS 常见的两个升级版本 CLH、MCS

导读

AQS 是什么、底层原理（独占模式、共享模式实现）
AQS 变种 CLH 相比于原始 CLH 的改变

版本及说明

AQS

AQS 全称是 AbstractQueuedSynchronizer，是 Java 并发包中的一个抽象类，用于构建各种同步器和锁，如 ReentrantLock、CountDownLatch、Semaphore 等。

核心思想

基于 CAS 和变种 CLH 实现对互斥资源的访问；访问互斥资源时，当互斥资源空闲时，通过 CAS 操作将互斥资源置为锁定状态，并将访问线程置为当前线程，当互斥资源被其他线程锁定时，通过变种 CLH 实现的逻辑 FIFO 队列实现对线程的阻塞以及资源释放时的唤醒机制。

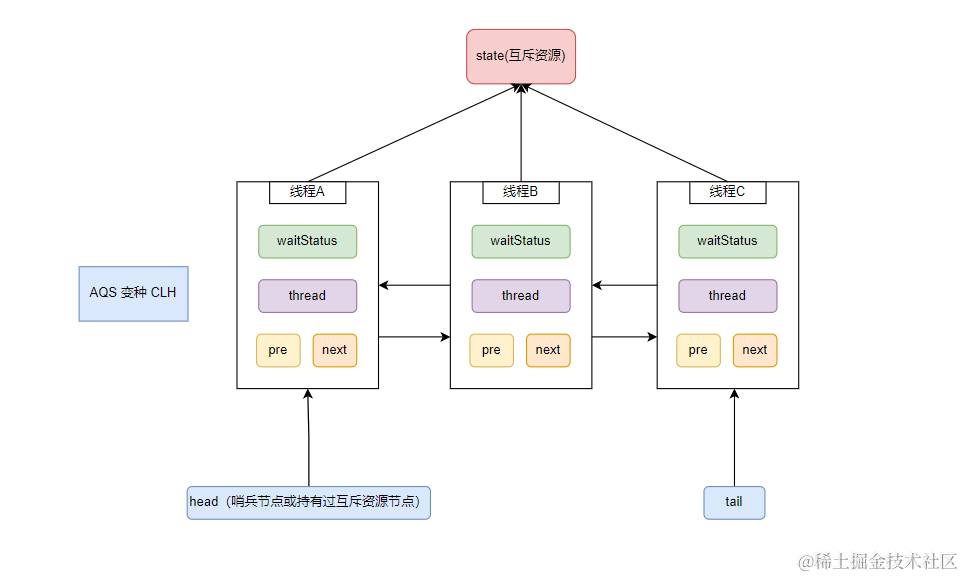

结构

picture.image

AQS 使用 int 成员变量 state 表示同步状态，通过内置的 FIFO 等待队列来完成获取资源线程的排队工作。

public abstract class AbstractQueuedSynchronizer extends AbstractOwnableSynchronizer
    implements java.io.Serializable {

    private transient volatile Node head;

    private transient volatile Node tail;

    // 使用 volatile 保证变量的可见性
    private volatile int state;

    protected final int getState() {
        return state;
    }

    protected final void setState(int newState) {
        state = newState;
    }

    // 提供 CAS 操作更新 state 的值
    protected final boolean compareAndSetState(int expect, int update) {
        // See below for intrinsics setup to support this
        return unsafe.compareAndSwapInt(this, stateOffset, expect, update);
    }
 }

state 状态

状态名	描述
SIGNAL(-1)	表示该节点正常等待
PROPAGATE(-3)	应将 releaseShared 传播到其他节点
CONDITION(-2)	该节点位于条件队列，不能用于同步队列节点
CANCELLED(1)	由于超时、中断或其他原因，该节点被取消
(0)	节点初始状态

Node 节点

static final class Node {
    /**
     * Marker to indicate a node is waiting in shared mode
     */
    static final Node SHARED = new Node();
    /**
     * Marker to indicate a node is waiting in exclusive mode
     */
    static final Node EXCLUSIVE = null;

    /**
     * Status field, taking on only the values:
     */
    volatile int waitStatus;


    // 前置节点
    volatile Node prev;

    // 后置线程
    volatile Node next;

    /**
     * The thread that enqueued this node.  Initialized on
     * construction and nulled out after use.
     */
    volatile Thread thread;

    /**
     * Link to next node waiting on condition, or the special
     * value SHARED.
     */
    Node nextWaiter;

}

独占模式和共享模式

AQS 支持两种资源共享方式：Exclusive（独占，只有一个线程能执行，如基于独占模式实现的 ReentrantLock）和 Share（共享，多个线程可同时执行，如基于共享模式实现的 Semaphore/CountDownLatch）。

独占模式

获取锁

    /**
     * 获取独占锁主流程：
     * 1、阻塞获取锁，获取锁逻辑由具体同步器重写 tryAcquire() 实现
     * 2、获取锁成功直接返回，获取锁失败进入 FIFO 线程进行线程的阻塞和唤醒
     * 2.1、调用 addWaiter() 将当前线程封装为 Node 节点并入队
     * 2.2、入队成功后在 acquireQueued() 方法尝试自旋获取锁或阻塞当前线程
     *
     * @param arg
     */
    public final void acquire(int arg) {
        if (!tryAcquire(arg) && acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
            selfInterrupt();
    }

    /**
     * 将当前线程封装为 Node 节点并入队
     *
     * @param mode
     * @return
     */
    private Node addWaiter(Node mode) {
        Node node = new Node(Thread.currentThread(), mode);
        // Try the fast path of enq; backup to full enq on failure
        Node pred = tail;
        // 当队尾节点不为 null 时使用 CAS 快速入队
        // 这种写法可以借鉴，可以提高性能（减少小概率的临界值判断）
        if (pred != null) {
            node.prev = pred;
            if (compareAndSetTail(pred, node)) {
                pred.next = node;
                return node;
            }
        }
        // 快速入队失败 重新入队直到入队成功
        enq(node);
        return node;
    }

    private Node enq(final Node node) {
        for (; ; ) {
            Node t = tail;
            // 队尾节点为空 初始化一个哨兵节点
            // 作用：统一处理逻辑，首节点是哨兵节点或持有锁线程（正在持有或已释放唤起后续线程）
            if (t == null) { // Must initialize
                if (compareAndSetHead(new Node()))
                    tail = head;
            } else {
                // CAS 入队
                node.prev = t;
                if (compareAndSetTail(t, node)) {
                    t.next = node;
                    return t;
                }
            }
        }
    }

    /**
     * Node 节点入 FIFO 等待队列后 进行 CAS 操作获取锁或线程阻塞
     * @param node
     * @param arg
     * @return
     */
    final boolean acquireQueued(final Node node, int arg) {
        // 获取锁结果
        boolean failed = true;
        try {
            // 是否被中断
            boolean interrupted = false;
            for (; ; ) {
                final Node p = node.predecessor();
                // 当前节点为等待队列中的第二个节点 尝试 CAS 获取锁
                // 前置可能节点为 哨兵节点 或 已经释放锁节点 尝试 CAS 获取锁
                if (p == head && tryAcquire(arg)) {
                    // 获取成功设置当前线程为 头节点
                    setHead(node);
                    p.next = null; // help GC
                    failed = false;
                    return interrupted;
                }
                // 非第二节点/获取失败判断是否阻塞当前线程 & 阻塞线程并判断线程是否被中断
                if (shouldParkAfterFailedAcquire(p, node) &&
                        parkAndCheckInterrupt())
                    interrupted = true;
            }
        } finally {
            // 超时、中断导致线程获取锁失败时 标记节点状态为 Cancel
            if (failed)
                cancelAcquire(node);
        }
    }

    private void setHead(Node node) {
        head = node;
        node.thread = null;
        node.prev = null;
    }

    private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
        int ws = pred.waitStatus;
        // 前置节点 处于等待状态 当前节点线程阻塞挂起
        if (ws == Node.SIGNAL)
            return true;
        // 前置节点已取消 去除队列中已取消节点
        if (ws > 0) {
            do {
                node.prev = pred = pred.prev;
            } while (pred.waitStatus > 0);
            pred.next = node;
        } else {
            /*
             * waitStatus must be 0 or PROPAGATE.  Indicate that we
             * need a signal, but don't park yet.  Caller will need to
             * retry to make sure it cannot acquire before parking.
             */
            // 前置节点状态只能是 0 或 PROPAGATE 可能需要等待
            // 将前置节点 状态置为 SIGNAL 并 重新尝试是否可以获取锁
            compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
        }
        return false;
    }

    private void cancelAcquire(Node node) {
        // Ignore if node doesn't exist
        if (node == null)
            return;

        node.thread = null;

        // Skip cancelled predecessors
        Node pred = node.prev;
        while (pred.waitStatus > 0)
            node.prev = pred = pred.prev;

        // predNext is the apparent node to unsplice. CASes below will
        // fail if not, in which case, we lost race vs another cancel
        // or signal, so no further action is necessary.
        Node predNext = pred.next;

        // Can use unconditional write instead of CAS here.
        // After this atomic step, other Nodes can skip past us.
        // Before, we are free of interference from other threads.
        node.waitStatus = Node.CANCELLED;

        // If we are the tail, remove ourselves.
        if (node == tail && compareAndSetTail(node, pred)) {
            compareAndSetNext(pred, predNext, null);
        } else {
            // If successor needs signal, try to set pred's next-link
            // so it will get one. Otherwise wake it up to propagate.
            int ws;
            if (pred != head &&
                    ((ws = pred.waitStatus) == Node.SIGNAL ||
                            (ws <= 0 && compareAndSetWaitStatus(pred, ws, Node.SIGNAL))) &&
                    pred.thread != null) {
                Node next = node.next;
                if (next != null && next.waitStatus <= 0)
                    compareAndSetNext(pred, predNext, next);
            } else {
                // 唤醒节点条件：pred == head或者pred.thread == null 第一个节点；
                // （(ws = pred.waitStatus) != Node.SIGNAL 并且 (ws >0 || compareAndSetWaitStatus(pred, ws, Node.SIGNAL) == false)）：前置节点突然释放锁
                unparkSuccessor(node);
            }

            node.next = node; // help GC
        }
    }

释放锁

    public final boolean release(int arg) {
        if (tryRelease(arg)) {
            Node h = head;
            // 等待队列不为空 同时状态不为 初始状态（节点初始化已完成）
            if (h != null && h.waitStatus != 0)
                unparkSuccessor(h);
            return true;
        }
        return false;
    }

    private void unparkSuccessor(Node node) {
        int ws = node.waitStatus;
        if (ws < 0)
            // 将头节点状态置为 初始状态 0
            compareAndSetWaitStatus(node, ws, 0);

        // 从尾到头查找到最早的入队可以唤醒的节点（不包括头节点）
        Node s = node.next;
        if (s == null || s.waitStatus > 0) {
            s = null;
            for (Node t = tail; t != null && t != node; t = t.prev)
                if (t.waitStatus <= 0)
                    s = t;
        }
        // 唤醒找到的节点
        if (s != null)
            LockSupport.unpark(s.thread);
    }

共享模式

获取锁

  /**
     * 获取共享锁主流程：
     * 1、尝试获取贡献锁 获取锁逻辑由具体同步器重写 tryAcquire() 实现
     * 2、获取锁成功直接返回，获取锁失败进入 FIFO 线程进行线程的阻塞和唤醒
     * 2.1、调用 addWaiter() 将当前线程封装为 Node 节点并入队
     *2.2、入队成功后尝试自旋获取锁（获取成功后走共享锁唤醒逻辑 setHeadAndPropagate）或阻塞当前线程
     * @param arg
     */
    public final void acquireShared(int arg) {
        if (tryAcquireShared(arg) < 0)
            doAcquireShared(arg);
    }

    private void doAcquireShared(int arg) {
        final Node node = addWaiter(Node.SHARED);
        boolean failed = true;
        try {
            boolean interrupted = false;
            for (;;) {
                final Node p = node.predecessor();
                if (p == head) {
                    int r = tryAcquireShared(arg);
                    if (r >= 0) {
                        // 设置头节点 & 共享锁传播唤醒逻辑
                        setHeadAndPropagate(node, r);
                        p.next = null; // help GC
                        if (interrupted)
                            selfInterrupt();
                        failed = false;
                        return;
                    }
                }
                // 和独占锁一致
                if (shouldParkAfterFailedAcquire(p, node) &&
                        parkAndCheckInterrupt())
                    interrupted = true;
            }
        } finally {
            // 和独占锁一致
            if (failed)
                cancelAcquire(node);
        }
    }

    private void setHeadAndPropagate(Node node, int propagate) {
        Node h = head; // Record old head for check below
        // 设置为头结点
        setHead(node);

        if (propagate > 0 || h == null || h.waitStatus < 0 ||
                (h = head) == null || h.waitStatus < 0) {
            Node s = node.next;
            // 如果后继节点为空或者后继节点为共享类型，则进行唤醒后继节点
            if (s == null || s.isShared())
                // 读锁唤醒往后传播（A 被唤醒获取锁唤醒 B ,B 被唤醒被获取锁唤醒 C...）
                // 见释放锁
                doReleaseShared();
        }
    }

释放锁

    public final boolean releaseShared(int arg) {
        if (tryReleaseShared(arg)) {
            // 唤醒后一个等待节点
            doReleaseShared();
            return true;
        }
        return false;
    }

    private void doReleaseShared() {
         */
        for (;;) {
            // 执行唤醒逻辑（如果从setHeadAndPropagate方法调用该方法，那么这里的head是新的头节点）
            Node h = head;
            if (h != null && h != tail) {
                int ws = h.waitStatus;
                if (ws == Node.SIGNAL) {
                    // CAS原子操作，因为setHeadAndPropagate和releaseShared这两个方法都会调用doReleaseShared，避免多次unpark唤醒操作
                    if (!compareAndSetWaitStatus(h, Node.SIGNAL, 0))
                        continue;            // loop to recheck cases
                    // 唤醒节点
                    unparkSuccessor(h);
                }
                // 如果后继节点暂时不需要唤醒，那么当前头节点状态更新为PROPAGATE，确保后续可以传递给后继节点
                else if (ws == 0 && !compareAndSetWaitStatus(h, 0, Node.PROPAGATE))
                    continue;                // loop on failed CAS
            }
            // 防止其它线程设置了头节点，其它线程已经获取锁，交给其它线程处理
            if (h == head)                   // loop if head changed
                break;
        }
    }

    private void unparkSuccessor(Node node) {
        int ws = node.waitStatus;
        if (ws < 0)
            // 将头节点状态置为 初始状态 0
            compareAndSetWaitStatus(node, ws, 0);

        // 从尾到头查找到最早的入队可以唤醒的节点（不包括头节点）
        // 从尾到头的原因：避免已经入队但通过 next 节点查找不到（https://blog.csdn.net/foxException/article/details/108917338）
        Node s = node.next;
        if (s == null || s.waitStatus > 0) {
            s = null;
            for (Node t = tail; t != null && t != node; t = t.prev)
                if (t.waitStatus <= 0)
                    s = t;
        }
        // 唤醒找到的节点
        if (s != null)
            LockSupport.unpark(s.thread);
    }

模版方法的使用

AQS 使用了模板方法模式，当实现自定义同步器时需要重写下面几个 AQS 提供的钩子方法：

//独占方式。尝试获取资源，成功则返回true，失败则返回false。
protected boolean tryAcquire(int)
//独占方式。尝试释放资源，成功则返回true，失败则返回false。
protected boolean tryRelease(int)
//共享方式。尝试获取资源。负数表示失败；0表示成功，但没有剩余可用资源；正数表示成功，且有剩余资源。
protected int tryAcquireShared(int)
//共享方式。尝试释放资源，成功则返回true，失败则返回false。
protected boolean tryReleaseShared(int)
//该线程是否正在独占资源。只有用到condition才需要去实现它。
protected boolean isHeldExclusively()

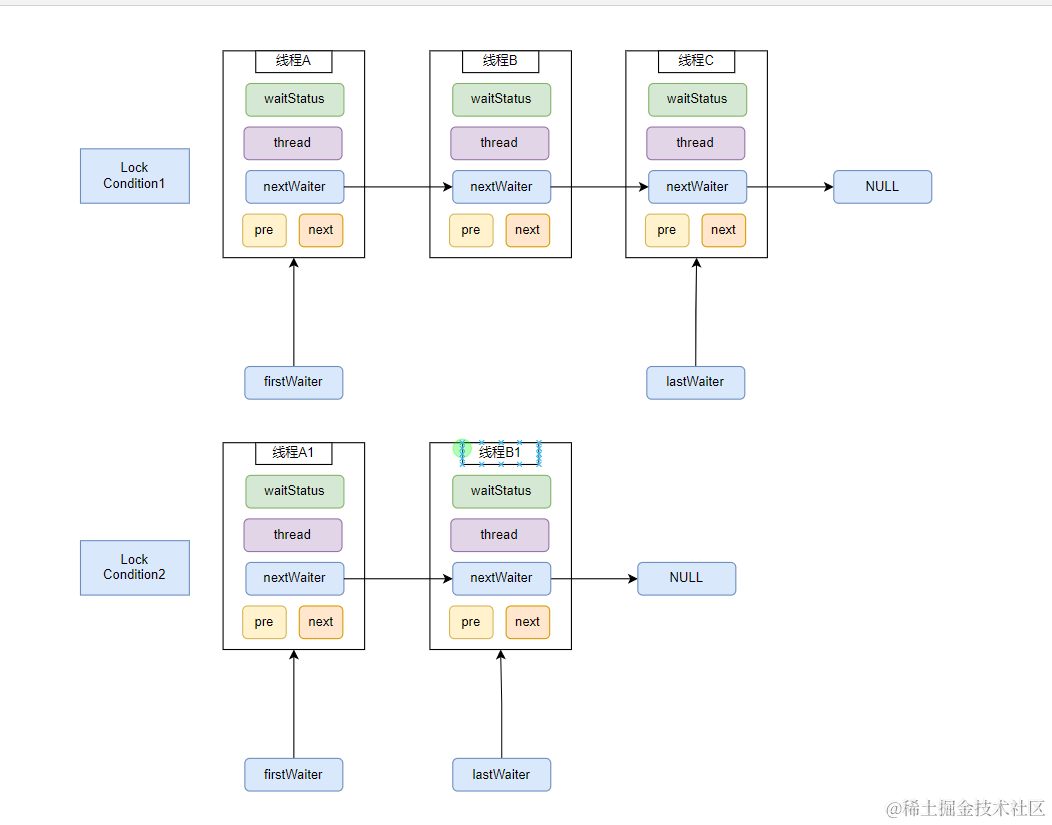

AQS 条件队列 Condition

在 AQS 的基础上，Java 提供了一个更高级的同步工具 Condition，它允许线程在特定条件下等待和唤醒，以实现更复杂的线程间通信。
实现 synchronized 对象锁中的wait、notify、notifyAll， Condition 支持多条件，可以实现更细粒度的控制。
仅支持独占锁。

picture.image

使用示例

public class MainTest {
    public static void main(String[] args) {
        ReentrantLock lock = new ReentrantLock();
        Condition condition = lock.newCondition();

        new Thread(() -> {
            lock.lock();
            System.out.println("线程1获取锁");
            // 条件等待 释放锁
            System.out.println("线程1条件等待、释放锁");
            condition.awaitUninterruptibly();
            System.out.println("线程1重新获取锁");
            lock.unlock();
            System.out.println("线程1释放锁");
        }).start();

        new Thread(() -> {
            lock.lock();
            System.out.println("线程2获取锁");
            // 条件等待 释放锁
            System.out.println("线程唤醒条件队列的的一个锁");
            condition.signal();
            lock.unlock();
            System.out.println("线程2释放锁");
        }).start();
    }
}

// 运行结果：
线程1获取锁
线程1条件等待、释放锁
线程2获取锁
线程唤醒条件队列的的一个锁
线程2释放锁
线程1重新获取锁
线程1释放锁

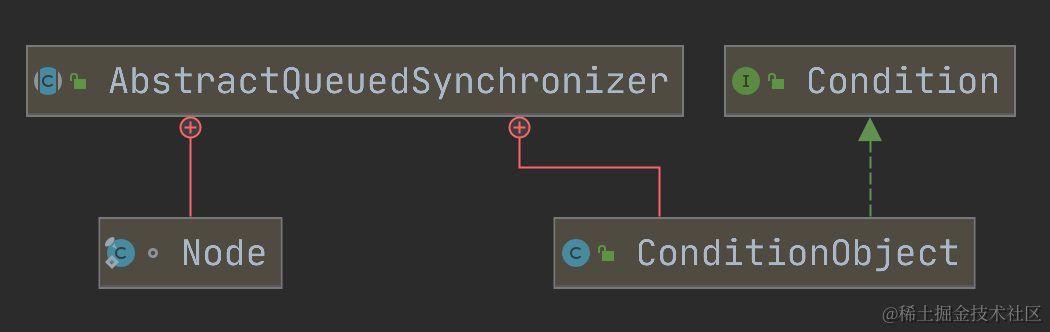

类图

picture.image

ConditionObject 类结构

Condition 接口提供了常见的标准方法，ConditionObject 类是具体实现。

    public class ConditionObject implements Condition, java.io.Serializable {
        private static final long serialVersionUID = 1173984872572414699L;
        /** First node of condition queue. */
        private transient Node firstWaiter;
        /** Last node of condition queue. */
        private transient Node lastWaiter;
    }

Condition 接口提供的方法

 //响应线程中断的条件等待
   void await() throws InterruptedException;

   //不响应线程中断的条件等待
   void awaitUninterruptibly();

   //设置相对时间的条件等待(不进行自旋)
   long awaitNanos(long nanosTimeout) throws InterruptedException;

   //设置相对时间的条件等待(进行自旋)
   boolean await(long time, TimeUnit unit) throws InterruptedException;

   //设置绝对时间的条件等待
   boolean awaitUntil(Date deadline) throws InterruptedException;

   //唤醒条件队列中的头结点
   void signal();

   //唤醒条件队列的所有结点
   void signalAll();

核心方法

下面以 await、signal 两个核心方法介绍 Condition 的底层实现。

await()

  public final void await() throws InterruptedException {
        // 如果线程被中断 抛出中断异常
        if (Thread.interrupted()) throw new InterruptedException();
        // 将节点加入到条件队列
        Node node = addConditionWaiter();
        // 释放之前获取的锁资源
        int savedState = fullyRelease(node);
        int interruptMode = 0;
        // 当不再同步队列时才挂起线程（因为唤醒时会重新加入同步队列竞争锁）
        while (!isOnSyncQueue(node)) {
            LockSupport.park(this);
            if ((interruptMode = checkInterruptWhileWaiting(node)) != 0)
                break;
        }
        // AQS acquireQueued 方法逻辑 加入同步队列后等待获取锁逻辑
        if (acquireQueued(node, savedState) && interruptMode != THROW_IE)
            interruptMode = REINTERRUPT;
        if (node.nextWaiter != null) // clean up if cancelled
            unlinkCancelledWaiters();
        // 中断逻辑处理
        if (interruptMode != 0)
            reportInterruptAfterWait(interruptMode);
    }

    private Node addConditionWaiter() {
        Node t = lastWaiter;
        // If lastWaiter is cancelled, clean out.
        if (t != null && t.waitStatus != Node.CONDITION) {
            // 从后往前清理已经取消的线程
            unlinkCancelledWaiters();
            t = lastWaiter;
        }

        // 将当前线程加入到条件队列中（获取互斥锁时执行 所有不用加锁）
        Node node = new Node(Thread.currentThread(), Node.CONDITION);
        if (t == null)
            firstWaiter = node;
        else
            t.nextWaiter = node;
        lastWaiter = node;
        return node;
    }

    // AQS 释放锁逻辑
    final int fullyRelease(Node node) {
        boolean failed = true;
        try {
            // 获取当前节点的 state
            int savedState = getState();
            // 释放锁
            if (release(savedState)) {
                failed = false;
                return savedState;
            } else {
                throw new IllegalMonitorStateException();
            }
        } finally {
            if (failed)
                node.waitStatus = Node.CANCELLED;
        }
    }

    public final boolean release(int arg) {
        if (tryRelease(arg)) {
            Node h = head;
            if (h != null && h.waitStatus != 0)
                unparkSuccessor(h);
            return true;
        }
        return false;
    }

    final boolean isOnSyncQueue(Node node) {
        // 说明在条件队列中，不再同步队列
        if (node.waitStatus == Node.CONDITION || node.prev == null)
            return false;
        if (node.next != null) // If has successor, it must be on queue
            return true;
        return findNodeFromTail(node);
    }

    // 从同步队列尾部开始遍历线程是否在同步队列中
    private boolean findNodeFromTail(Node node) {
        Node t = tail;
        for (; ; ) {
            if (t == node)
                return true;
            if (t == null)
                return false;
            t = t.prev;
        }
    }

signal()

  public final void signal() {
        // 当前持有锁线程才可唤醒
        if (!isHeldExclusively())
            throw new IllegalMonitorStateException();
        Node first = firstWaiter;
        // 存在需要唤醒的线程
        if (first != null)
            doSignal(first);
    }


    /**
     * 遍历条件队列 从前往后尝试获取一个有效的线程（非取消）
     *
     * @param first
     */
    private void doSignal(Node first) {
        do {
            // firstWaiter 头节点指向条件队列头的下一个节点
            if ((firstWaiter = first.nextWaiter) == null)
                lastWaiter = null;
            // 原来的头节点和同步队列断开
            first.nextWaiter = null;
        } while (!transferForSignal(first) &&
                (first = firstWaiter) != null);
    }

    // 是否唤醒一个有效线程（从前往后依次尝试）
    final boolean transferForSignal(Node node) {
        // 判断节点是否已经在之前被取消
        if (!compareAndSetWaitStatus(node, Node.CONDITION, 0))
            return false;

        // 调用 enq 添加到 同步队列的尾部
        Node p = enq(node);
        int ws = p.waitStatus;
        // 同步节点前置节点 修改为 SIGNAL 等待后续唤醒
        if (ws > 0 || !compareAndSetWaitStatus(p, ws, Node.SIGNAL))
            LockSupport.unpark(node.thread);
        return true;
    }

    // AQS 入同步队列逻辑
    private Node enq(final Node node) {
        for (; ; ) {
            Node t = tail;
            // 尾节点为空 需要初始化头节点，此时头尾节点是一个
            if (t == null) { // Must initialize
                if (compareAndSetHead(new Node()))
                    tail = head;
            } else {
                // 不为空 循环赋值
                node.prev = t;
                if (compareAndSetTail(t, node)) {
                    t.next = node;
                    return t;
                }
            }
        }
    }

    // signalAll() 区别在于会唤醒条件队列中的所有等待线程
    private void doSignalAll(AbstractQueuedSynchronizer.Node first) {
        lastWaiter = firstWaiter = null;
        do {
            AbstractQueuedSynchronizer.Node next = first.nextWaiter;
            first.nextWaiter = null;
            transferForSignal(first);
            first = next;
        } while (first != null);
    }

补充

AQS 变种 CLH 改进点

将 CLH 自旋操作改为线程阻塞操作
扩展每个节点的状态、显式的维护前驱节点和后继节点以及出队节点显式设为 null 等辅助 GC 的优化来支持更多功能

参考

【多线程系列】CAS 常见的两个升级版本 CLH、MCS

预告

下一篇文章将介绍基于 AQS 实现的同步器，也就是我们常常使用的 ReentrantLock 、ReentrantReadWriteLock 等等。
你的点赞收藏是我更新的最大动力，谢谢。
