背景

picture.image

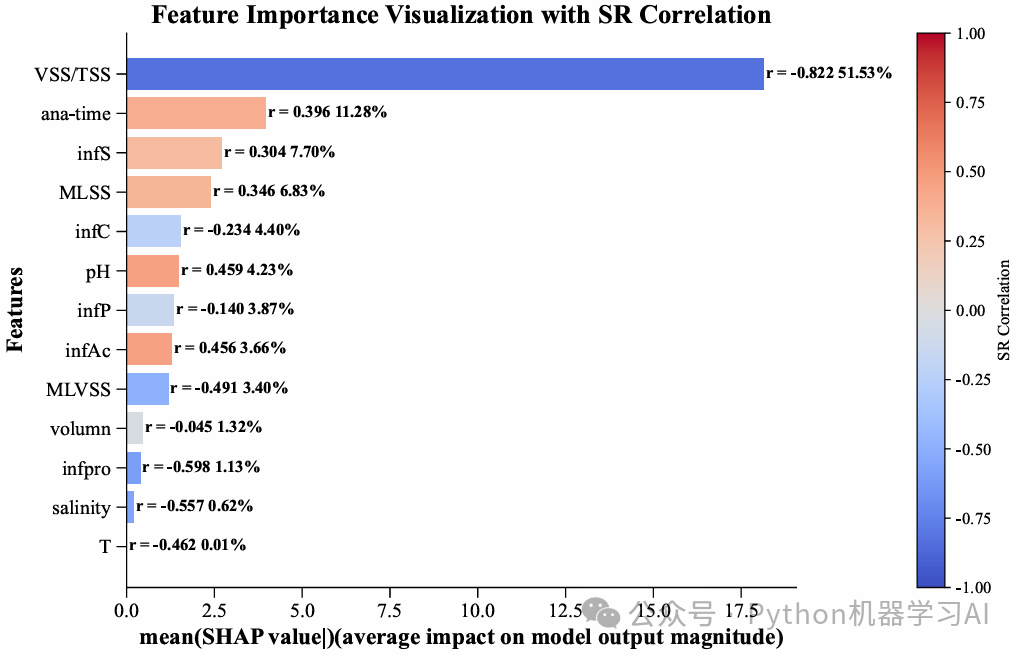

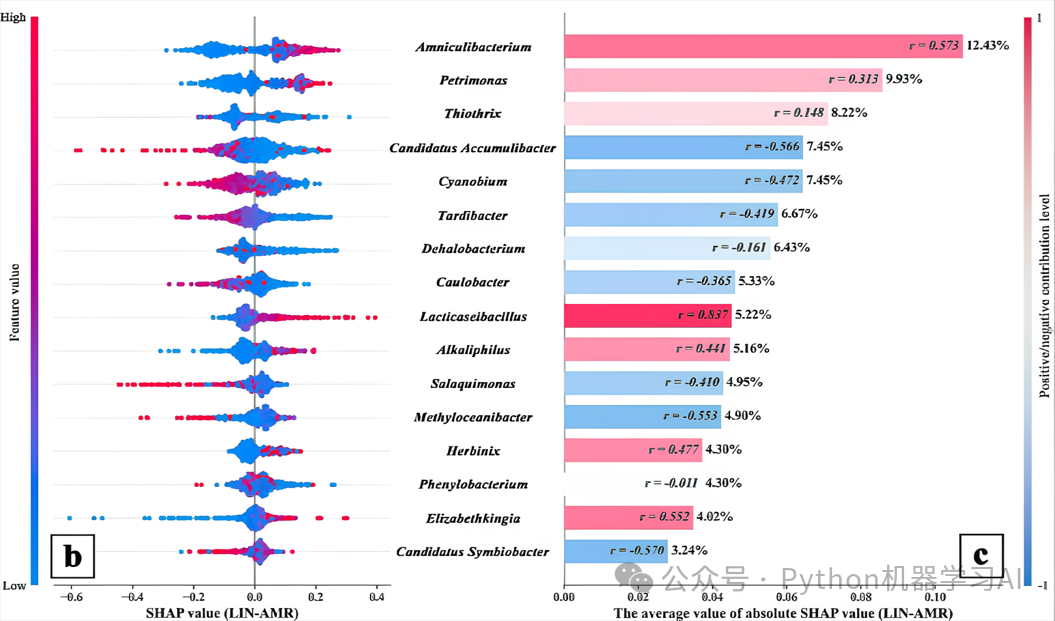

为了更好地展示特征的影响力，可以通过 SHAP特征贡献柱状图 来可视化每个特征对模型预测的贡献。每个特征的贡献通过柱状图的长度表示，长条表示特征对模型输出的重要性。除此之外，我们可以进一步为每个特征增加 相关系数 和占比，这使得图表不仅能展示特征的重要性，还能帮助分析特征与目标变量之间的关系。 相关系数 显示了特征值与目标变量之间的线性关系强度，而占比则反映了每个特征在整体特征贡献中的占比，进一步帮助了解各个特征在模型中的相对重要性

例如，通过将 相关系数 和占比添加到柱状图上，能够直观地看到每个特征不仅对模型的重要性，还能反映出其在目标变量中的关联程度。这些额外的信息将帮助更好地进行特征选择或者模型解释，并从数据中提取出更具解释性的知识

代码实现

数据读取



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False



df = pd.read_excel('2025-2-19公众号Python机器学习AI.xlsx')

df

picture.image

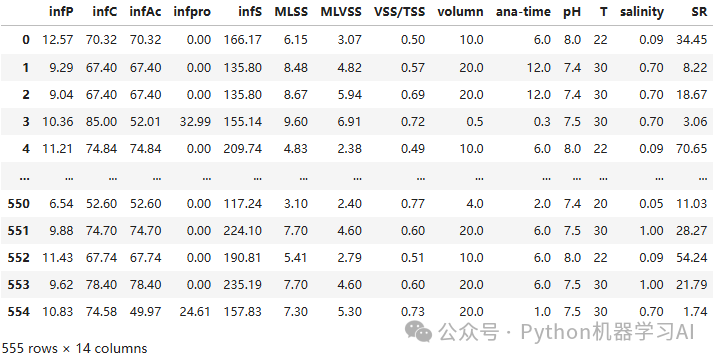

读取一个名为 '2025-2-19公众号Python机器学习AI.xlsx' 的 Excel 文件，并将其内容加载到一个 Pandas DataFrame 中，同时设置 Matplotlib 的字体为 'Times New Roman' 并确保图表中的负号能够正确显示

原始数据相关系数

picture.image

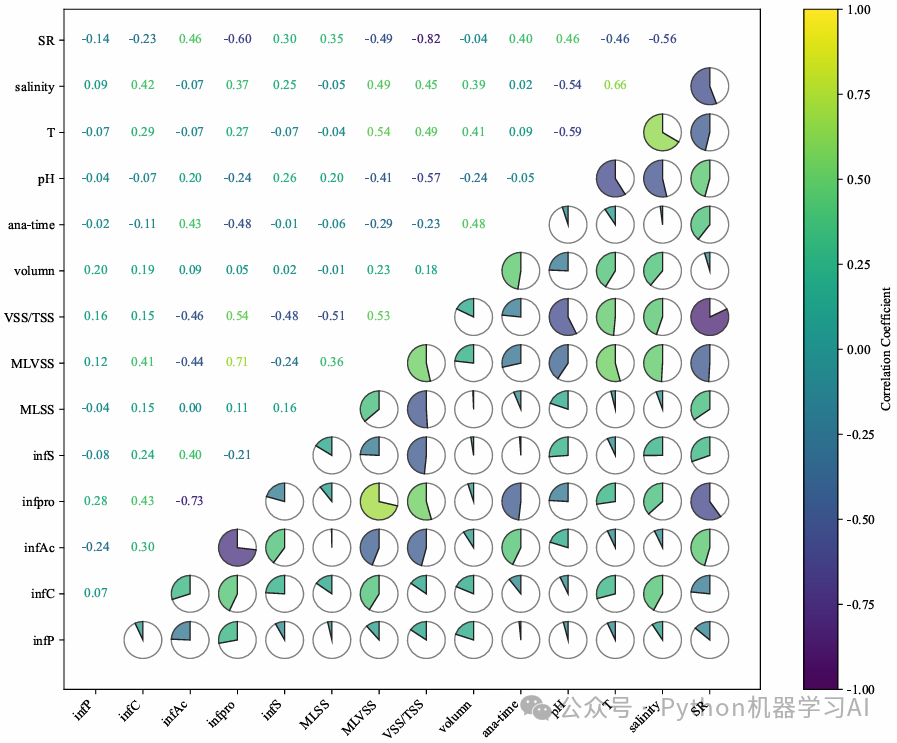

绘制相关系数可视化， 相关系数的作用： 相关系数衡量两个变量之间的线性关系强度和方向，值范围从 -1 到 1，-1 表示完全负相关，1 表示完全正相关，0 表示没有线性关系

模型训练



from sklearn.model_selection import train_test_split

# 划分特征和目标变量

X = df.drop(['SR'], axis=1)

y = df['SR']

# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,

                                                    random_state=42)



from xgboost import XGBRegressor

from sklearn.model_selection import GridSearchCV, KFold

from sklearn.metrics import mean_squared_error, r2_score



# 定义 XGBoost 回归模型

model_xgb = XGBRegressor(use_label_encoder=False, eval_metric='rmse', random_state=8)



# 定义参数网格

param_grid = {

    'n_estimators': [50, 100, 200],

    'max_depth': [3, 5, 7],

    'learning_rate': [0.01, 0.1, 0.2],

    'subsample': [0.8, 1.0],

    'colsample_bytree': [0.8, 1.0]

}



# 使用 K 折交叉验证

kfold = KFold(n_splits=5, shuffle=True, random_state=8)



# 使用网格搜索寻找最佳参数

grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='neg_mean_squared_error',

                           cv=kfold, verbose=1, n_jobs=-1)



# 拟合模型

grid_search.fit(X_train, y_train)

# 使用最优参数训练模型

xgboost = grid_search.best_estimator_

使用 XGBoost 回归模型对数据进行训练，其中 SR 是目标变量（因变量），其余特征为自变量（X），通过网格搜索和 K 折交叉验证来调优模型的超参数，最终找到最佳模型进行训练

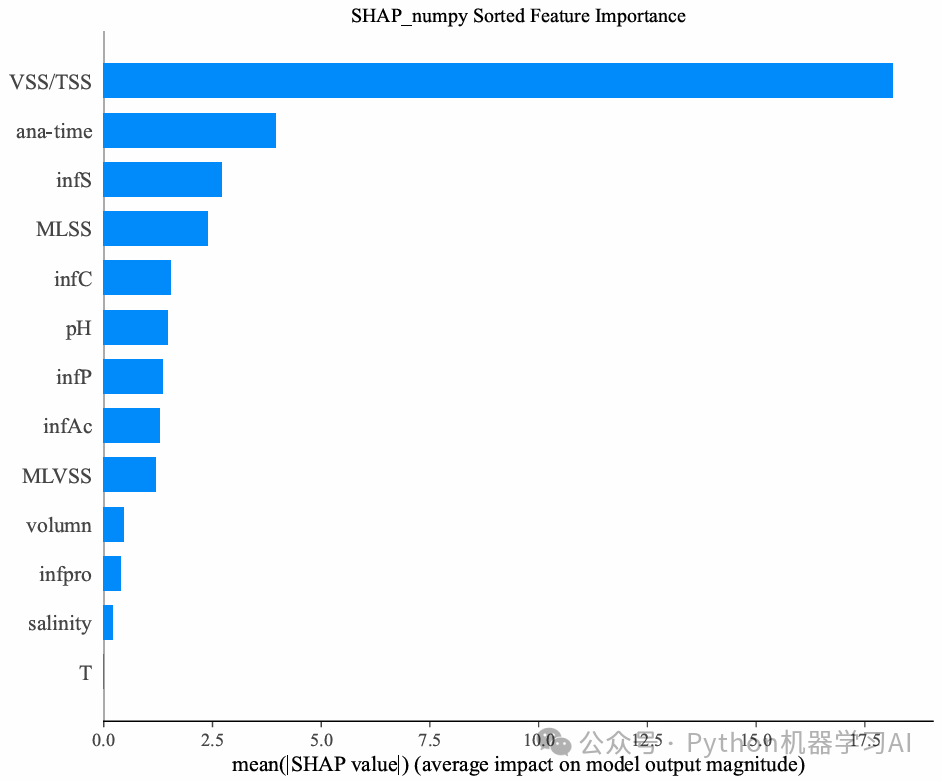

基础shap柱状图



import sys

import os

# 将标准输出重定向到os.devnull

sys.stdout = open(os.devnull, 'w')

import shap

explainer = shap.TreeExplainer(xgboost)

shap_values = explainer.shap_values(X_test)



plt.figure(figsize=(10, 5), dpi=1200)

shap.summary_plot(shap_values, X_test, plot_type="bar", show=False)

plt.title('SHAP_numpy Sorted Feature Importance')

plt.tight_layout()

plt.savefig("2.pdf", format='pdf',bbox_inches='tight')

plt.show()
