✨ 欢迎关注Python机器学习AI ✨

本节介绍：基于

热图对模型评价指标进行相关可视化

，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。

详细数据和代码将在稍后上传至交流群，付费群成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。

购买前请咨询，避免不必要的问题。下面提供完整代码实现。

✨ python实现 ✨



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False



df = pd.read_excel('2025-3-12公众号Python机器学习AI.xlsx')



from sklearn.model_selection import train_test_split

X = df.drop(['y'], axis=1)

y = df['y']

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3,

                                                    random_state=42, stratify=df['y'])



from sklearn.ensemble import RandomForestClassifier, ExtraTreesClassifier

from sklearn.tree import DecisionTreeClassifier

from sklearn.neighbors import KNeighborsClassifier

from xgboost import XGBClassifier

import lightgbm as lgb



# 1. 随机森林模型 (RF)

rf_model = RandomForestClassifier(random_state=42)

rf_model.fit(X_train, y_train)



# 2. 决策树模型 (DT)

dt_model = DecisionTreeClassifier(random_state=42)

dt_model.fit(X_train, y_train)



# 3. XGBoost模型

xgb_model = XGBClassifier(random_state=42)

xgb_model.fit(X_train, y_train)



# 4. K邻近模型 (KNN)

knn_model = KNeighborsClassifier()

knn_model.fit(X_train, y_train)



# 5. 极端梯度提升模型 (ET)

et_model = ExtraTreesClassifier(random_state=42)

et_model.fit(X_train, y_train)



# 6. LightGBM模型 (LGBM)

lgb_model = lgb.LGBMClassifier(random_state=42, verbose=-1)

lgb_model.fit(X_train, y_train)



from sklearn.metrics import accuracy_score, precision_score, recall_score, f1_score, roc_auc_score, cohen_kappa_score

from sklearn.metrics import confusion_matrix



# 预测每个模型在测试集上的结果

rf_pred = rf_model.predict(X_test)

dt_pred = dt_model.predict(X_test)

xgb_pred = xgb_model.predict(X_test)

knn_pred = knn_model.predict(X_test)

et_pred = et_model.predict(X_test)

lgb_pred = lgb_model.predict(X_test)



# 计算每个模型的评价指标

def calculate_metrics(y_true, y_pred):

    # 获取混淆矩阵

    tn, fp, fn, tp = confusion_matrix(y_true, y_pred).ravel()



    # 计算各个评价指标

    return {

        'Accuracy': accuracy_score(y_true, y_pred),

        'Recall': recall_score(y_true, y_pred),

        'F1 Score': f1_score(y_true, y_pred),

        'ROC AUC': roc_auc_score(y_true, y_pred),

        'Sensitivity': recall_score(y_true, y_pred),

        'Specificity': tn / (tn + fp) if (tn + fp) != 0 else 0,

        'PPV': precision_score(y_true, y_pred),

        'NPV': tn / (tn + fn) if (tn + fn) != 0 else 0,

        'Kappa Score': cohen_kappa_score(y_true, y_pred)  # Kappa score

    }



# 获取每个模型的评价指标

metrics = {

    'RF': calculate_metrics(y_test, rf_pred),

    'DT': calculate_metrics(y_test, dt_pred),

    'XGB': calculate_metrics(y_test, xgb_pred),

    'KNN': calculate_metrics(y_test, knn_pred),

    'ET': calculate_metrics(y_test, et_pred),

    'LGBM': calculate_metrics(y_test, lgb_pred)

}



metrics_df = pd.DataFrame(metrics).T

metrics_df

picture.image

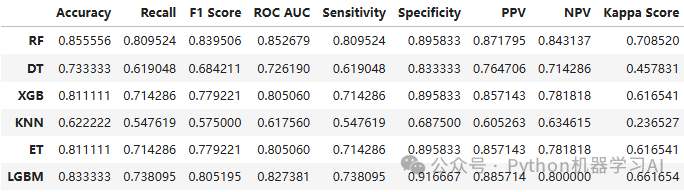

使用六种机器学习模型对数据进行训练，并评估每个模型在测试集上的表现。首先，从一个Excel文件中读取数据，并将数据划分为特征（X）和目标变量（y）。然后，通

过

train\_test\_split 函数将数据集分为训练集和测试集。

接着，代码训练六个不同的机器学习模型，包括：随机森林、决策树、XGBoost、KNN、极端随机树、LightGBM，当然默认参数，主要为了可视化

每个模型在训练集上进行训练后，会在测试集上进行预测，得到预测结果。接下来，使用一系列评价指标（如准确率、召回率、F1分数、ROC AUC等）对每个模型的表现进行评估。评价指标通过计算混淆矩阵来推导，包括灵敏度、特异性、精确度、阴性预测值（NPV）和Kappa得分



import seaborn as sns

from sklearn.metrics import confusion_matrix

# 将字典转换为DataFrame

metrics_df = pd.DataFrame(metrics).T

plt.figure(figsize=(10, 6))

sns.heatmap(metrics_df, annot=True, cmap="Blues", fmt='.3f', cbar=True,

            annot_kws={"size": 14}, cbar_kws={"label": "range"}, linewidths=0.5)

plt.title("Test Set Evaluation Metric", fontsize=18, fontweight='bold')

plt.xlabel("")

plt.ylabel("")

plt.xticks(fontsize=12, fontweight='bold', rotation=45)

plt.yticks(fontsize=12, fontweight='bold')

plt.savefig('1.pdf', format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

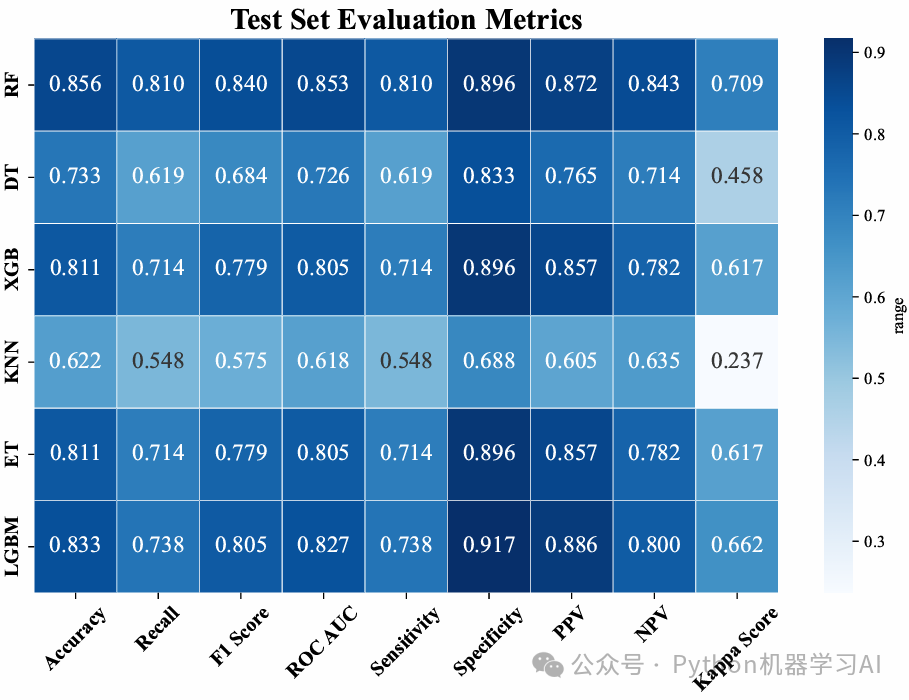

通过绘制一个热图，展示多个机器学习模型在测试集上的评价指标，当然比如有时有着重观测的指标我们可以给它突出显示

picture.image

这是一种极其简洁明了的模型评价指标可视化不复杂但是也有一定的美观程度
