本节介绍：基于参考文献
中对于
回归模型性能与数据分布（核密度）可视化方法进行相关复现，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。
详细数据和代码将在稍后上传至交流群，付费群成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。
购买前请咨询，避免不必要的问题。

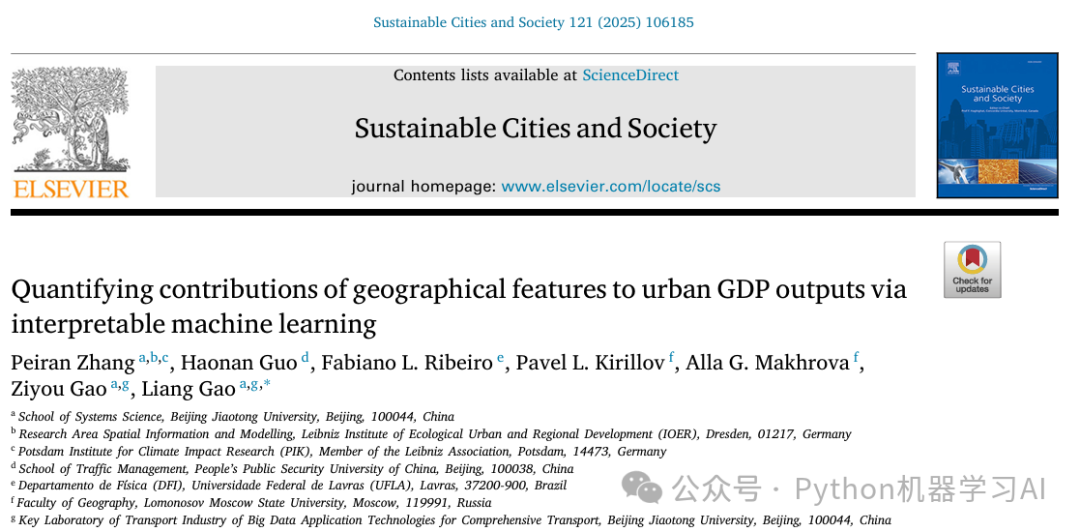

✨ 论文信息 ✨
✨

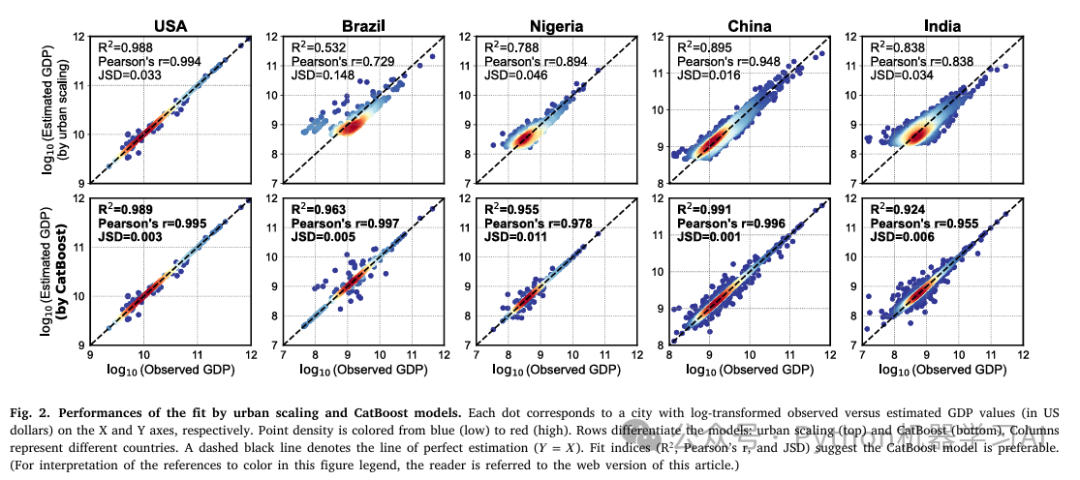

论文原图
✨
可视化图表不仅比较了城市缩放和CatBoost模型在估算不同国家GDP时的表现，还加入了数据密度的信息。图中的颜色梯度从蓝色（低密度）到红色（高密度）表示不同数据点的密度分布，这样可以更直观地了解每个模型在不同区域的拟合情况。更高的密度区域通常意味着更多的观测值，进一步帮助理解模型在实际数据中的适应性
✨ 模拟实现 ✨

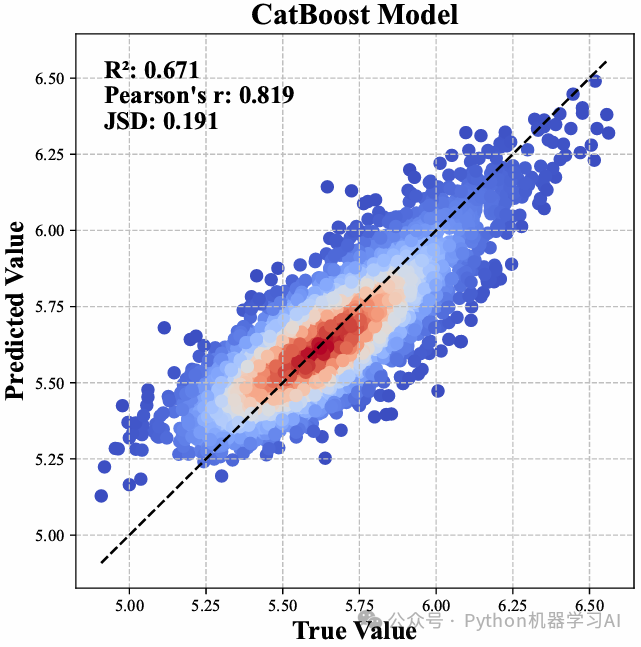

这个图是参考文献进行模拟实现的CatBoost模型的拟合结果，展示了预测值与真实值之间的关系，并加入了数据密度的可视化（从蓝色到红色表示密度的变化），同时显示了模型的R²值、皮尔逊相关系数和JSD值
✨ 代码实现 ✨
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")
path = r"seattle_sample_all.csv"
df = pd.read_csv(path, index_col=0)
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['log_price', 'UTM_X', 'UTM_Y'], axis=1)
y = df['log_price']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)
from catboost import CatBoostRegressor
from sklearn.metrics import mean_squared_error, r2_score
# 初始化CatBoost回归模型
model = CatBoostRegressor(iterations=500, # 设置迭代次数
depth=6, # 树的深度
learning_rate=0.1,# 学习率
loss_function='RMSE', # 使用RMSE损失函数
cat_features=[], # 如果有类别特征可以在此处指定
verbose=False
)
# 训练模型
model.fit(X_train, y_train)
使用 CatBoost 回归模型对房价数据进行训练，模型通过划分训练集和测试集来预测
log\_price
，并设置了超参数，如迭代次数、树的深度和学习率，为接下来的可视化提供模型基础
from sklearn.metrics import mean_squared_error, r2_score
from scipy.spatial.distance import jensenshannon
# 在测试集上进行预测
y_pred = model.predict(X_test)
# 计算R²
r2 = r2_score(y_test, y_pred)
# 计算Pearson相关系数
pearson_corr = np.corrcoef(y_test, y_pred)[0, 1]
# 计算JSD（需要先标准化预测和实际值）
# y_test_hist：将实际值（y_test）分成20个区间，并计算每个区间的频率
y_test_hist, _ = np.histogram(y_test, bins=20, density=True) # 'bins=20'将数据分为20个区间，'density=True'使得每个区间的值归一化为概率密度
# y_pred_hist：将预测值（y_pred）分成20个区间，并计算每个区间的频率
y_pred_hist, _ = np.histogram(y_pred, bins=20, density=True) # 'bins=20'将数据分为20个区间，'density=True'使得每个区间的值归一化为概率密度
# 计算JSD
jsd = jensenshannon(y_test_hist, y_pred_hist)
# 打印结果并加速输出
print("Test Set Evaluation Metrics:")
print(f"R²: {r2}")
print(f"Pearson's r: {pearson_corr}")
print(f"JSD: {jsd}")
在测试集上评估回归模型的性能，计算了R²、Pearson相关系数和Jensen-Shannon散度（JSD）
R² 和 Pearson相关系数是最常用的回归评价指标，分别衡量模型的拟合优度和预测的线性相关性，而Jensen-Shannon散度（JSD）则用于衡量预测分布与真实分布之间的差异，值越小表示预测分布与真实分布越相似
# 创建正方形画布
fig, ax = plt.subplots(figsize=(6, 6), dpi=1200)
# 绘制测试集散点
ax.scatter(y_test, y_pred, color='#DCDCDC')
# 添加 x=y 参考线（黑色虚线）
x_min, x_max = min(y_test.min(), y_pred.min()), max(y_test.max(), y_pred.max())
ax.plot([x_min, x_max], [x_min, x_max], 'k--')
# 设置标签（英文）并加粗字体和增大字体
ax.set_xlabel('True Value', fontsize=16, fontweight='bold')
ax.set_ylabel('Predicted Value', fontsize=16, fontweight='bold')
ax.set_title('CatBoost Model', fontsize=18, fontweight='bold')
# 添加网格线
ax.grid(True)
# 关闭图例
ax.legend().set_visible(False)
# 显示测试集评价指标在左上角，使用黑色字体
test_metrics_text = f"R²: {r2:.3f}\nPearson's r: {pearson_corr:.3f}\nJSD: {jsd:.3f}"
ax.text(0.05, 0.95, f"{test_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',
verticalalignment='top', horizontalalignment='left', color='black')
plt.savefig("1.pdf", format='pdf', bbox_inches='tight')
plt.show()

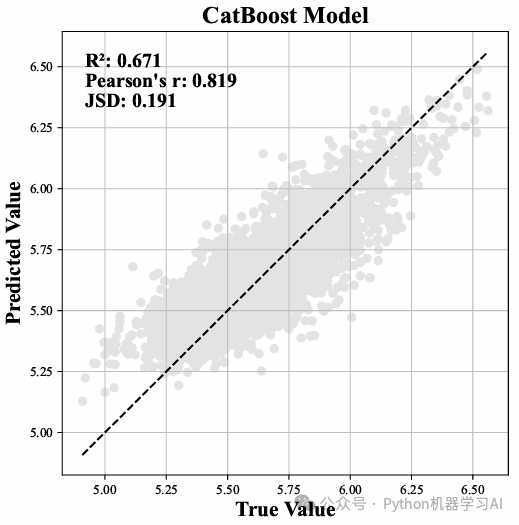

绘制测试集的实际值与预测值的散点图，并通过添加参考线、标题、网格和评价指标展示模型表现，但由于所有散点都使用相同颜色，无法反映数据的密度信息，密集的点难以区分
import seaborn as sns
# 创建正方形画布
fig, ax = plt.subplots(figsize=(6, 6), dpi=1200)
# 绘制核密度图
sns.kdeplot(x=y_test, y=y_pred, cmap='coolwarm', shade=True, ax=ax)
# 添加 x=y 参考线（黑色虚线）
x_min, x_max = min(y_test.min(), y_pred.min()), max(y_test.max(), y_pred.max())
ax.plot([x_min, x_max], [x_min, x_max], 'k--')
# 设置标签（英文）并加粗字体和增大字体
ax.set_xlabel('True Value', fontsize=16, fontweight='bold')
ax.set_ylabel('Predicted Value', fontsize=16, fontweight='bold')
ax.set_title('CatBoost Model', fontsize=18, fontweight='bold')
# 添加网格线
ax.grid(True)
# 关闭图例
ax.legend().set_visible(False)
# 显示测试集评价指标在左上角，使用黑色字体
test_metrics_text = f"R²: {r2:.3f}\nPearson's r: {pearson_corr:.3f}\nJSD: {jsd:.3f}"
ax.text(0.05, 0.95, f"{test_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',
verticalalignment='top', horizontalalignment='left', color='black')
plt.savefig("2.pdf", format='pdf', bbox_inches='tight')
plt.show()

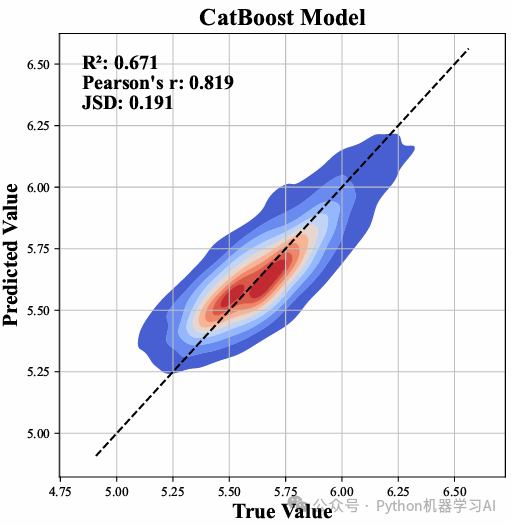

使用核密度估计（KDE）绘制了测试集实际值与预测值的二维密度图，通过颜色渐变显示数据密度，能够更清楚地反映数据的分布情况，相较于之前的散点图，这里能够更好地展示密集区域，当然最后也可以转换为散点图的形式
✨ 该文章案例 ✨

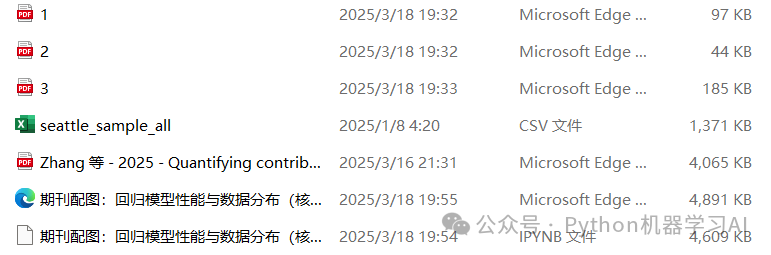

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。
同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。
