昨天分享了，DeepEyes-端到端RL复刻o3的Thinking With Images能力，今天来填坑。

对DeepEyes训练代码框架开发过程中踩过的坑做个总结，可以配合 https://github.com/Visual-Agent/DeepEyes 一起食用~

技术选型、目标、前置acknowledgement

这个代码在开发之初，立了一些flag：

obs部分必须支持动态加载多模数据：这个是DeepEyes的基础，公司里业务上跑训练也有这样的要求；
支持混合训练多种agent数据以及非agent类型的数据，不能把环境交互的逻辑写死在生成逻辑里；
训练效率比较高，并且从单机训练到多机多卡训练，能够比较好地scaling；
尽量开发成插件形式，保证和verl官方版本代码的兼容性，不影响任何verl原本的工程（目前为止已经几次merge verl官方主干分支的改动，除了有一次verl官方丧心病狂地把所有单引号改成了双引号以外，其他几次都没什么conflict）；

回过头来看，虽然中间过程中踩了很多坑，但这几个目标都比较好地达成了，除DeepEyes以外，这套代码在R1-Searcher、frozenlake、以及一些内部的场景都做过验证，应该说是一个经受了实战检验的框架。

Loss mask问题

Agent RL训练与传统RL训练最大的区别在于，response中间会包含observation tokens，这部分token不是模型自己生成的，而是来源于环境返回；

对于DeepEyes来说，obs token包括image token，以及和image token相关的一些文本token和special token；

从RL的视角来看，由于这部分token不是由模型自己生成的，不能看作action space的一部分，计算policy loss时需要mask掉；

verl原生只有一个attention mask（后来比较新的版本中定义了response mask），这个attention mask在代码中用到的地方非常多，同时负责处理eos token之后的pad tokens，以及各种masked_mean的计算等等，理论上所有涉及到attention mask的地方都要改，确保attention mask只发挥attention mask字面意义上的功能；

代码指针：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/workers/agent/parallel\_env.py#L306

Agent GAE问题

大部分人跑agent RL都是GRPO或者reinforce++，即使用到PPO，讨论GAE问题的人也比较少，大部分人直接lambda=1跳过了这个问题，但从更general的角度来说，在0 < lambda < 1 && 0 < gamma < 1的情况下，GAE应该怎么计算，这个问题是需要展开讨论的

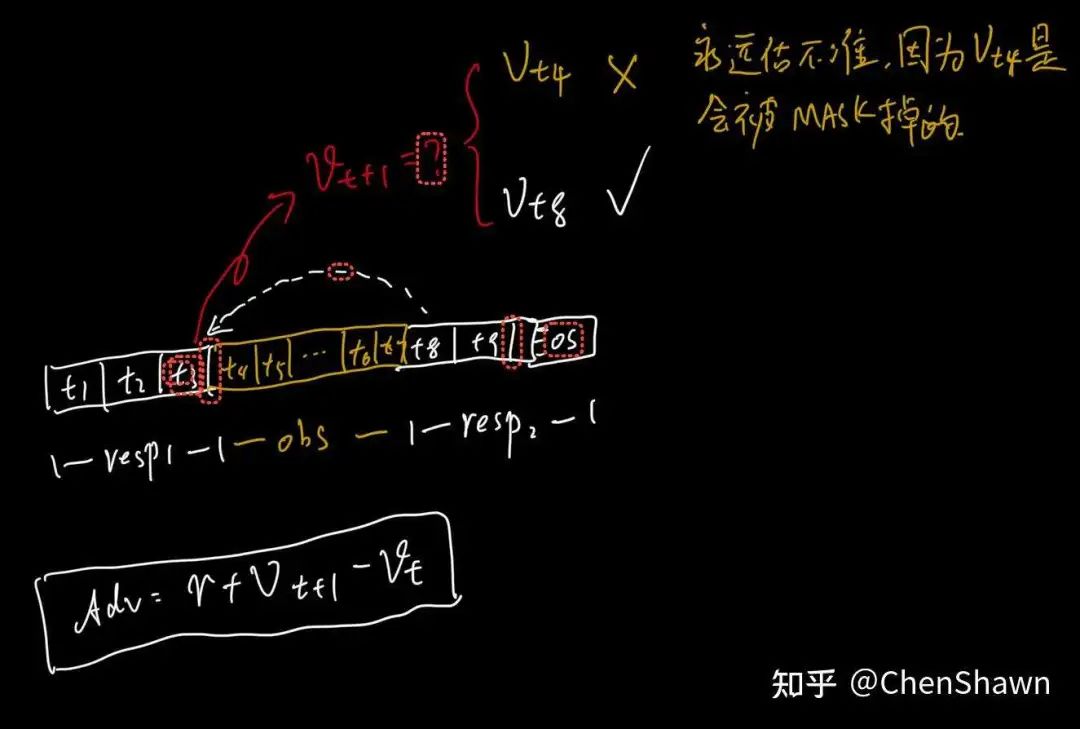

这个问题，最早在今年年初的一次讨论中由知乎@何枝提出，放一张当时讨论时大佬画的图：

picture.image

从t4到t7是来自环境返回的obs tokens，由于这部分token算loss时会被mask掉，PPO的critic网络对这部分token的value预测一定是不准的；
由于GAE的本质是将TD Error从后向前传播，obs token产生的错误的价值估计，也会传导到前面的token上；

当时讨论了几种实现方式，最后发现只有唯一一种正确的实现方式，就是GAE计算要跳过中间所有的obs token，对应图中，TD Error应该直接从t8传导到t3；

为什么我们发现这是唯一一种正确的实现方式？这里放一段检测GAE是否实现正确的代码，如果你的GAE实现正确，放到下面的compute_gae_advantage_return处，应该是可以通过所有assert正确返回的，而verl官方版本的GAE，以及其他的GAE思路都会触发AssertionError ：


import torch
import random

gamma = random.uniform(0.0, 1.0)
lam = random.uniform(0.0, 1.0)

rewards = torch.tensor([
    [ 0.0, 0.0, 0.1, 0.1, 0.1, 0.0, 0.0, 0.1, 1.0, 0.0, 0.0 ]
], dtype=torch.float)

values1 = torch.tensor([
    [ random.uniform(-100.0, 100.0), random.random(), 4.0, 5.0, 6.0, random.uniform(-100.0, 0), random.random(), 7.0, 9.0, 0.0, 0.0 ]
], dtype=torch.float)

values2 = torch.tensor([
    [ random.random(), random.uniform(-100.0, 100.0), 4.0, 5.0, 6.0, random.random(), random.uniform(0.0, 100.0), 7.0, 9.0, 0.0, 0.0 ]
], dtype=torch.float)

eos\_mask = torch.tensor([
    [ 0, 0, 1, 1, 1, 0, 0, 1, 1, 0, 0 ]
], dtype=torch.float)

def compute\_gae\_advantage\_return(token\_level\_rewards: torch.Tensor, values: torch.Tensor, eos\_mask: torch.Tensor,
                                 gamma: torch.Tensor, lam: torch.Tensor):
    # your GAE implementation here ...
    pass

adv1, ret1 = compute\_gae\_advantage\_return(rewards, values1, eos\_mask, gamma, lam)
adv2, ret2 = compute\_gae\_advantage\_return(rewards, values2, eos\_mask, gamma, lam)

ret1 *= eos\_mask
ret2 *= eos\_mask
assert torch.equal(adv1, adv2), f"{adv1=}, {adv2=}"
assert torch.equal(ret1, ret2), f"{ret1=}, {ret2=}"
print(f' [CORRECT] \n\n{adv1=}, \n\n{ret1=}')

代码指针：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/trainer/ppo/core\_algos.py#L67

其他trivial小细节：verl的reinforce++实现中有这么一行代码，

https://github.com/volcengine/verl/blob/main/verl/trainer/ppo/core\_algos.py#L329

这行代码会把第一个eos token之后的advantage全部mask掉

这行代码不改，reinforce++训个寂寞

mrope问题

mrope是一个Qwen-VL底座独有的东西，用途是在position encoding的层面让VLM对图片和视频的空间、时序、位置信息有更好的感知

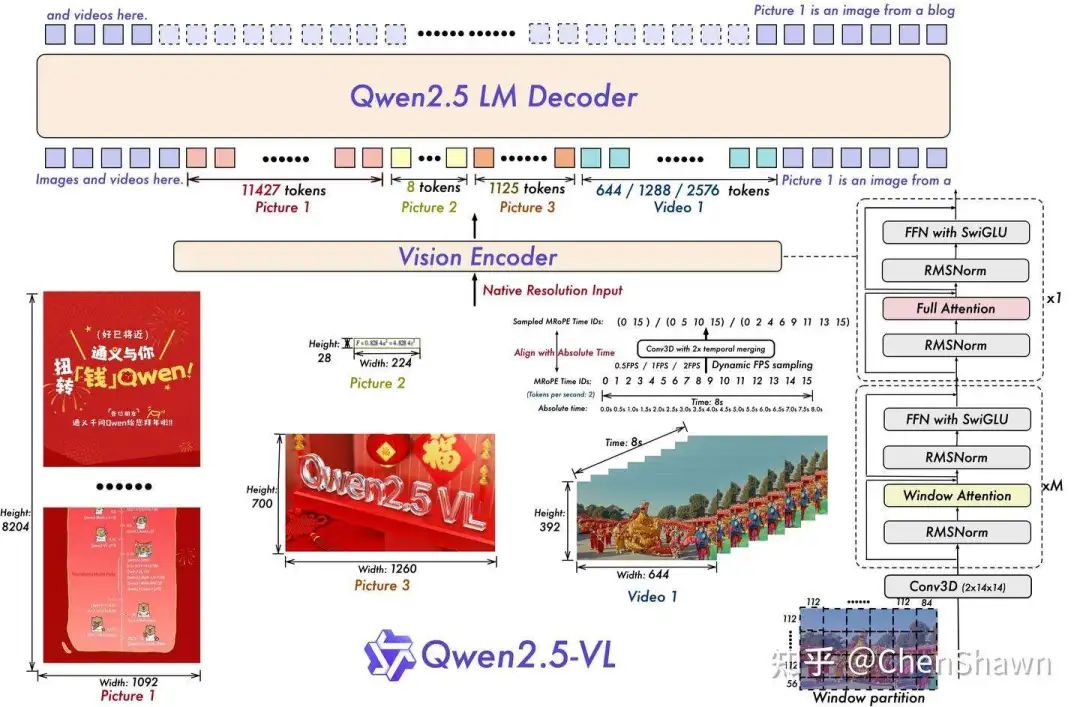

picture.image

mrope的原理在report图中已经非常清晰，这里主要讲讲代码层面的问题

由于response部分会包含crop出来的图片，所以response部分的position_ids也必须要按照mrope的方式来计算

verl在纯文本不带多模数据的情况下，position ids的shape为 (n*bs, seq_len)
verl在Qwen-VL多模态底座的情况下，position ids的shape为 (n*bs, 3, seq_len)，其中，中间数值为3的维度分别对应时序ids、高度ids、宽度ids；

在我们的代码中，为了支持文本多模统一训练，我们把所有的position ids的shape都统一成 (n*bs, 3, seq_len)，并且用统一的mrope覆盖了verl原本的position ids；

mrope在多模agent RL中是一个非常容易被忽视的细节，如果你不对mrope做任何处理（或者错误地处理了mrope），代码跑起来一切正常，没有任何报错，甚至模型的输出看起来也不会有什么异常，唯一的影响就是你的评测指标上不去；

代码指针：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/workers/agent/parallel\_env.py#L285

vllm并行采样的细节

一些比较早的agent RL代码框架（比如 RAGEN-AI/RAGEN，后续有一些其他的工作基于RAGEN二次开发，继承了RAGEN的缺点），它们的采样逻辑是写在最顶层ray_trainer里面的

这样做的好处在于：verl是single controller架构，在ray trainer内部实现采样逻辑，可以不用关心各种分布式调度的细节（所有的脏活都让fsdp workers来干）

这样做的坏处在于：

少数交互流程特别长，采样时间很长的样本会阻塞大部分样本，大部分样本都不得不等待这部分样本返回，才能继续执行下一步的环境交互；

picture.image

打开参数offload的情况下，每次环境交互前需要把vllm engine offload掉，环境交互完再把engine拉起来，这部分耗时非常久，如果跑一些早期的agent RL代码框架，你会发现大部分时间里vllm engine都在反复地offload、拉起、再offload、再拉起。。。；

所以在我们的代码中，环境交互的逻辑放在vllm_rollout_spmd里，这样的代码实现方式，GPU tp group拆得越散，环境交互之间就越少有同步阻塞，整体效率会更高

这里不太严谨地唠一唠vllm的spmd这个东西，vllm在创建engine的时候会fork出来若干个子进程，主进程和子进程交互通信，每个子进程完成在多张GPU上的inference逻辑，这些逻辑在vllm内部实现
从用户的视角来看，用户只操控主进程，不需要关心分布式的代码，就可以完成整个inference流程；

写在vllm底层rollout逻辑中就不得不面对分布式代码的同步异步问题，早期训练中，我们发现只要vllm的tp_size大于1，vllm采样时就有一定概率hang，而且很难复现；

后来万能的工程大佬帮我们解决了这个问题：tp_size>1的情况下，如果你的环境是带有一定随机性的（相同输入不一定相同输出） ，环境交互后，同一个tp group中几张GPU接受的输入token不一样，就会导致hang

修复这个问题只要三行代码：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/workers/agent/parallel\_env.py#L179

Left padding问题

这个问题是一个多轮agent RL特有的问题，最终知乎@Mghao 在讨论中给出了一个简单且有效的解决方案：

single turn RL训练时，如果你对response length做一些统计，往往会发现一些极端case：大部分response的长度都比较短（<1k token），极少数response token length会达到10k甚至20k

单轮RL训练时这不是个问题，少量长response不会影响其他样本的训练；

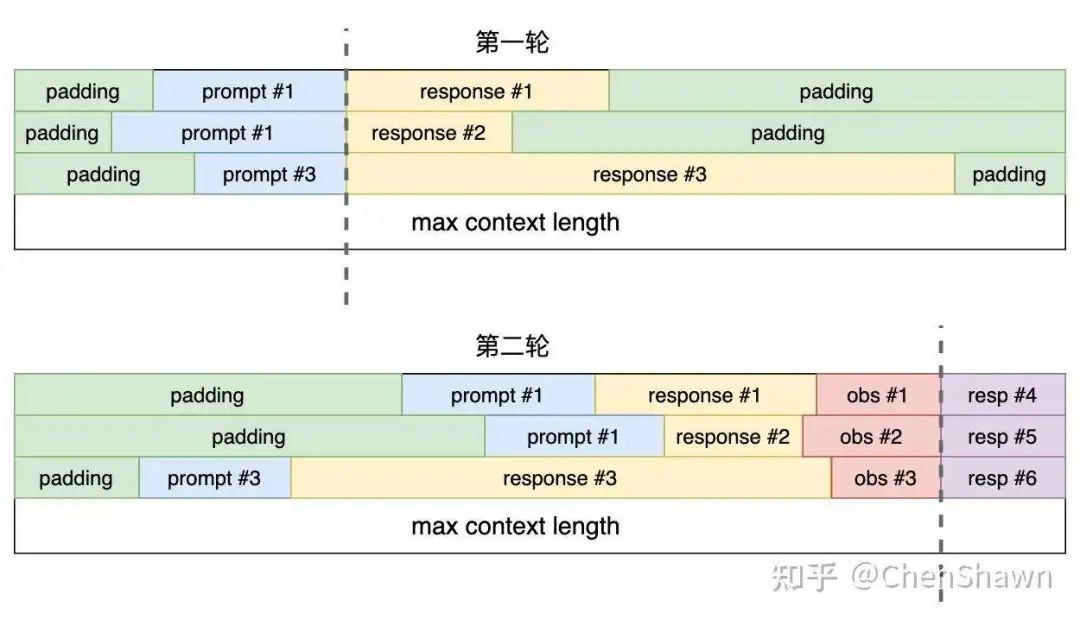

但是多轮RL的情况下，第二轮需要把第一轮的response，加上observation tokens一起拼回到token sequence里，这时，灾难性的事情发生了：

picture.image

由于第一轮出现了一个特别长的response #3，第二轮同一个batch中所有的样本，都只能输出很短的response就会被截断，即使他们的样本本身并没有超长

left padding和batch inference都是vllm内部做的，上层没法控制也不可能控制vllm内部的left padding行为

这个问题会导致agent更加不倾向于调用工具，因为只要调用了工具，就会有长度截断的风险

解决方法很简单：在verl原生的max_response_length基础上，额外加一个单轮response的最大长度控制，从后续实验的经验上来说，这个数值可以设置为max_response_length的二分之一、四分之一、八分之一之类的

代码指针：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/workers/agent/parallel\_env.py#L118

image zoom-in tool的细节问题

vllm采样代码中，数据中的图片经过preprocessor的处理后，存储在multi_modal_data字段中，图片的一些细节（e.g. 尺寸）经过image processor处理后可能会发生变化

一个很重要的细节是，image zoom-in操作需要在原图上操作 ，而不是image processor处理过的图像

这样做的motivation是：既然模型训练grounding时的坐标不考虑图片的preprocessing，那么image zoom-in也应该绕过processor对图片的处理，直接crop原图，然后把crop出的子图输入到image processor中

所以代码里会多一个origin\_multi\_modal\_data字段，代表未处理过的原始图片，在图像分辨率很高的情况下，这样的处理方式是很有必要的

代码指针：

https://github.com/Visual-Agent/DeepEyes/blob/main/verl/utils/dataset/rl\_dataset.py#L173

其他trivial小细节：

Qwen-VL输入图片长宽比超过200会报错，代码中需要拦截agent输出的crop图片长宽比非常极端的情况；
Qwen-VL输入图片长宽小于28（一个patch的尺寸）会报错，如果模型输出的bbox小于这个数字，需要对crop图片做resize处理；

一些细碎的边界条件

由于高分辨率图片占的token数很多，即使你设置非常大的response length，Agent RL训练中还是很容易超过context length，所以务必要确保最后一轮的token来自模型采样，而不是环境返回；

最后一轮的token是环境返回的obs token会带来两个问题：

由于loss mask的存在，在最后一个token上的reward会被mask掉，导致没有任何有效reward传导到前面的token上；
被截断以后shape对不上，计算mrope的时候可能会报错；

最大交互轮数设置的太小，模型也会倾向于尽可能少调用工具，机器资源允许的情况下应当尽量放宽最大交互轮数的限制；
