本节介绍：SHAP模型解释多种特征重要性柱状图可视化解析。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。

✨ 文献信息 ✨

picture.image

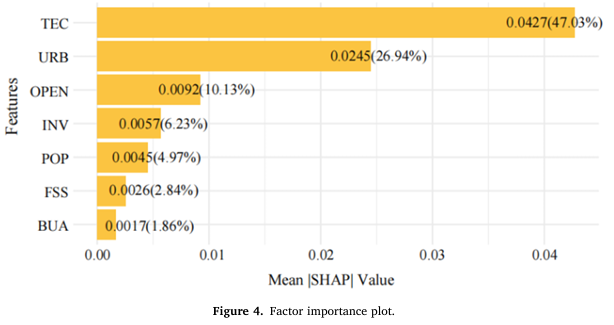

文献中可视化SHAP柱状图展示了不同特征对模型预测的贡献度，并在每个柱子上标出了具体的SHAP绝对值均值及其相对百分比，从而清晰地呈现了各个特征的相对重要，根据可视化的形式可能是R做的接下来通过python实现这个过程

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2025-6-14公众号Python机器学习AI.xlsx')
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['SR'], axis=1)
y = df['SR']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,
                                                    random_state=42)
                                                    from xgboost import XGBRegressor
from sklearn.model_selection import GridSearchCV, KFold
from sklearn.metrics import mean_squared_error, r2_score

# 定义 XGBoost 回归模型
model_xgb = XGBRegressor(use_label_encoder=False, eval_metric='rmse', random_state=8)

# 定义参数网格
param_grid = {
    'n_estimators': [50, 100, 200],
    'max_depth': [3, 5, 7],
    'learning_rate': [0.01, 0.1, 0.2],
    'subsample': [0.8, 1.0],
    'colsample_bytree': [0.8, 1.0]
}

# 使用 K 折交叉验证
kfold = KFold(n_splits=5, shuffle=True, random_state=8)

# 使用网格搜索寻找最佳参数
grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='neg_mean_squared_error',
                           cv=kfold, verbose=1, n_jobs=-1)

# 拟合模型
grid_search.fit(X_train, y_train)
# 使用最优参数训练模型
xgboost = grid_search.best_estimator_
import sys
import os
# 将标准输出重定向到os.devnull
sys.stdout = open(os.devnull, 'w')
import shap
explainer = shap.TreeExplainer(xgboost)
# 计算shap值为numpy.array数组
shap_values_numpy = explainer.shap_values(X_test)
# 计算shap值为Explanation格式
shap_values_Explanation = explainer(X_test)

使用XGBoost模型进行回归任务，并通过网格搜索优化超参数。接着，使用SHAP计算并解释模型的特征重要性。SHAP值有两种格式：shap_values_numpy是以NumPy数组形式存储的SHAP值，适合进行数值计算和可视化；而shap_values_Explanation是更复杂的Explanation格式，除了包含SHAP值外，还包括更多元数据，适用于深入的模型解释和可视化分析


plt.figure(figsize=(10, 5), dpi=1200)
shap.summary_plot(shap_values_numpy, X_test, plot_type="bar", show=False)
plt.savefig("SHAP_numpy Sorted Feature Importance.pdf", format='pdf',bbox_inches='tight',dpi=1200)
plt.tight_layout()
plt.show()

picture.image

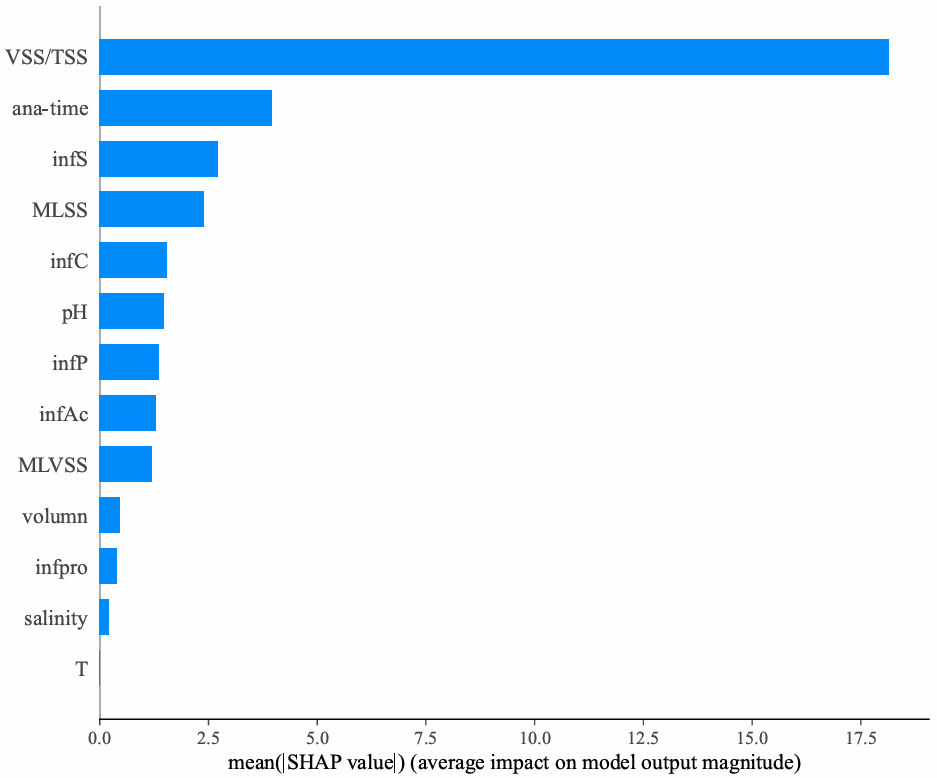

绘制SHAP的柱状图总结图，展示特征的重要性，并将图形保存为PDF文件，使用的SHAP值格式是shap_values_numpy（NumPy数组格式）返回的也就是最常见的可视化


plt.figure(figsize=(10, 5), dpi=1200)
shap.plots.bar(shap_values_Explanation, show=False, max_display=10)
plt.savefig("SHAP_Explanation Sorted Feature Importance.pdf", format='pdf',bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()

picture.image

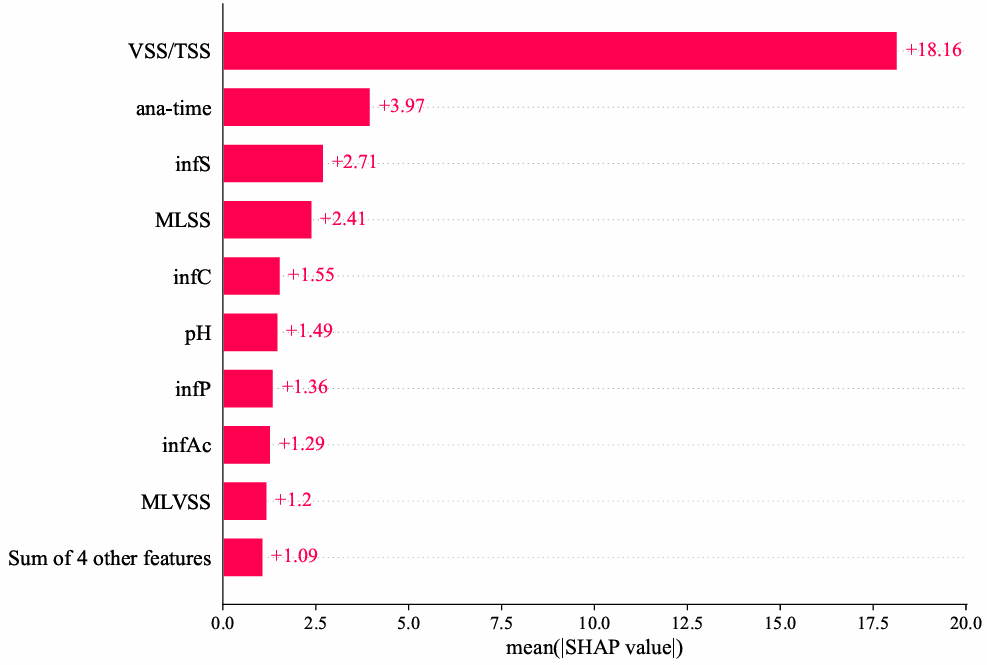

利用了shap_values_Explanation格式绘制SHAP特征重要性柱状图，相比于NumPy数组格式，该格式的柱状图自带每个柱子的SHAP值的绝对均值，并且通过max_display=10参数可以控制显示前10个最重要的特征


shap_values_df = pd.DataFrame(shap_values_numpy, columns=X_test.columns)
# 计算每列的绝对值的均值
abs_shap_values_mean = shap_values_df.abs().mean()
# 计算每列的均值占总均值的百分比
total_mean = abs_shap_values_mean.sum()
shap_values_percentage = (abs_shap_values_mean / total_mean) * 100
# 排序特征
sorted_features = abs_shap_values_mean.sort_values(ascending=True)
sorted_percentage = shap_values_percentage[sorted_features.index]
# 绘制 SHAP 总结图
plt.figure(figsize=(10, 5), dpi=1200)
shap.summary_plot(shap_values_numpy, X_test, plot_type="bar", show=False)
# 添加文本信息：每个特征的均值和百分比
ax = plt.gca()  # 获取当前轴对象
for i, feature in enumerate(sorted_features.index):
    # 获取每个特征的柱子位置
    bar = ax.patches[i]
    # 在每个柱子旁边添加文本：值和百分比
    ax.text(bar.get_width() + 0.01, bar.get_y() + bar.get_height() / 2,
            f'{sorted_features[feature]:.4f}\n({sorted_percentage[feature]:.2f}%)',
            va='center', ha='left', fontsize=10)
plt.savefig("SHAP_sorted_Feature_Importance_with_Text.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.tight_layout()
plt.show()

picture.image

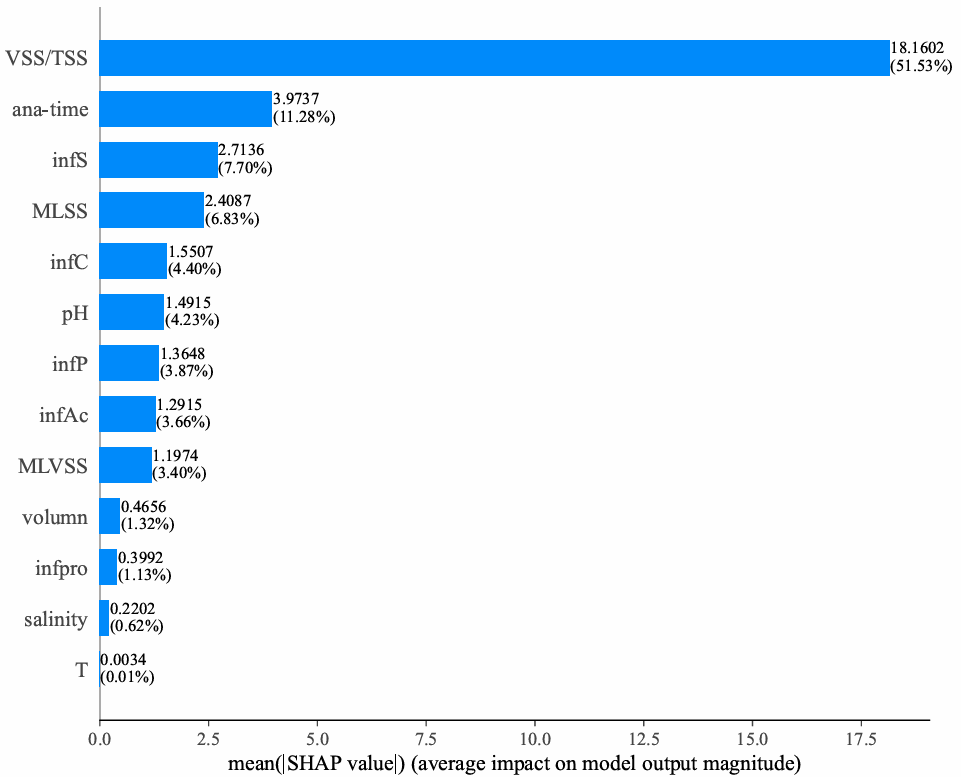

这里就绘制SHAP特征重要性柱状图的同时在柱子旁边添加了每个特征的SHAP值的绝对均值和相对百分比贡献，以更直观地展示各特征对模型预测的影响，就和文献一模一样了

✨ 该文章案例 ✨

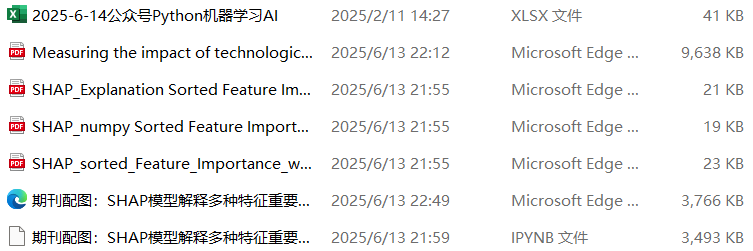

picture.image

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。

同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。
