言归正传，近期我负责的公司人力资源系统中，薪酬统计模块的开发进度正稳步推进。在此过程中，我发现需要展示多种图表（如 ECharts）来直观反映数据。然而，ECharts 的配置过程相对复杂，频繁查阅官方文档不仅耗时，而且效率不高。为了提升开发效率，我萌生了这样一个想法：将 ECharts 中的一些通用属性进行提炼和整理，同时汇总常用的配置项以及在实际应用中需要注意的要点。这样一来，不仅能够简化配置过程，还能为团队提供一个便捷的参考指南。

EChart 资源

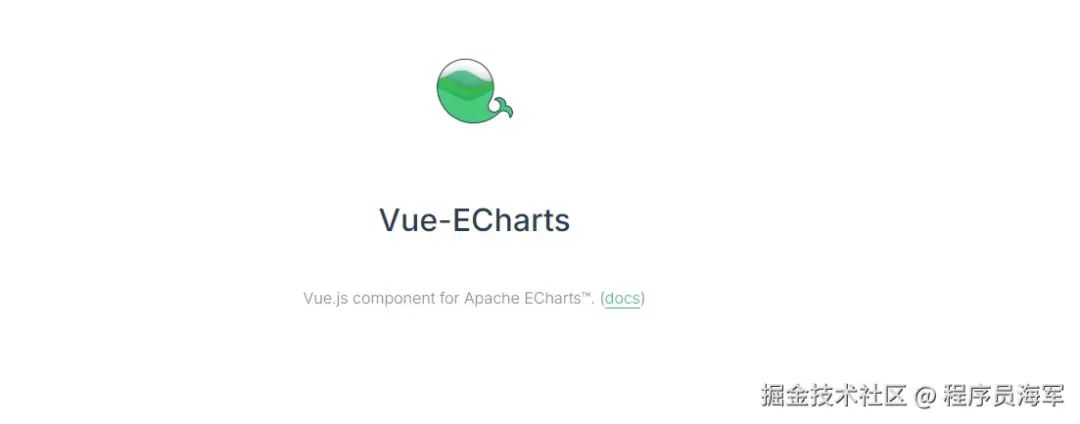

Vue-EChart

不想封装 Echart，可以选用这种方案。

Vue-ECharts 是一个 Vue 组件，旨在简化在 Vue 应用中集成 ECharts 的过程。它封装了 ECharts 的初始化和使用逻辑，用户只需要在 Vue 模板中添加组件并传递相应的 props，即可轻松创建图表。

支持Vue2 & Vue3 & Nuxt3

DOC： github.com/ecomfe/vue-…[1]

picture.image

优点：

Vue-ECharts 组件会自动处理 ECharts 实例的生命周期，能够根据 Vue 组件的状态变化自动更新图表。这使得代码更加简洁，易于维护。
通过 Vue 的数据绑定机制，可以直接将数据绑定到组件的 props 上，Vue-ECharts 会自动将数据变化应用到图表上。
作为 Vue 组件，可以很容易地与其他 Vue 组件组合，并且可以利用 Vue 的指令和事件系统。

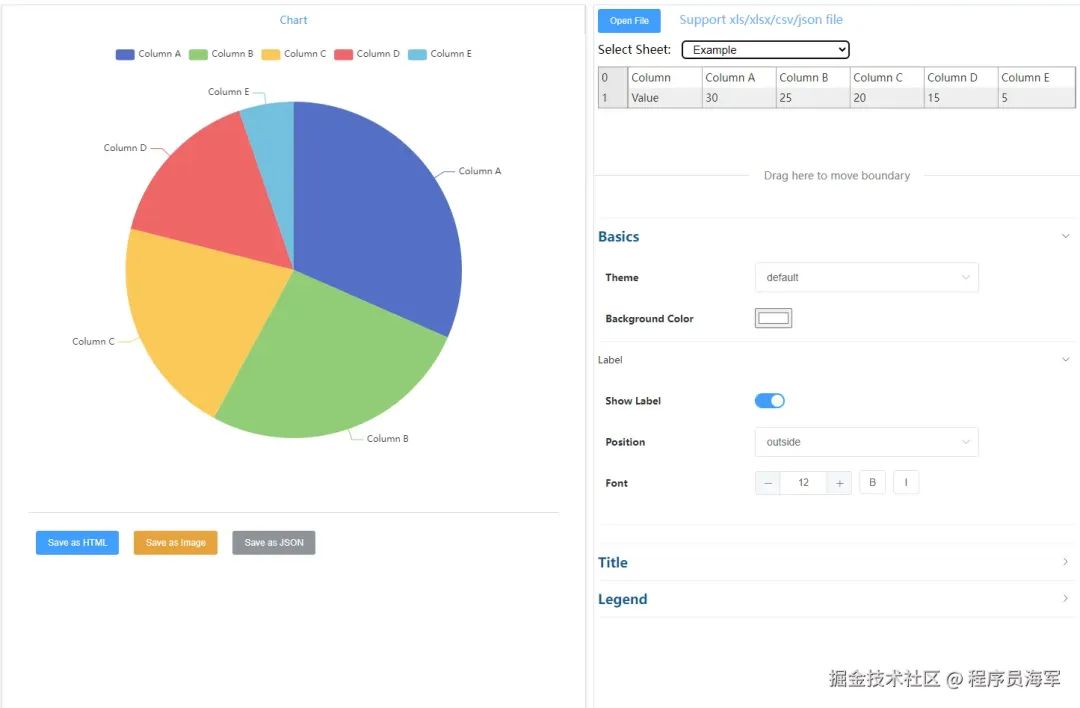

EChart 配置生成 option

目前只有三种图表状态，可生成图片和JSON.

github.com/BruceHenry/…[2]

picture.image

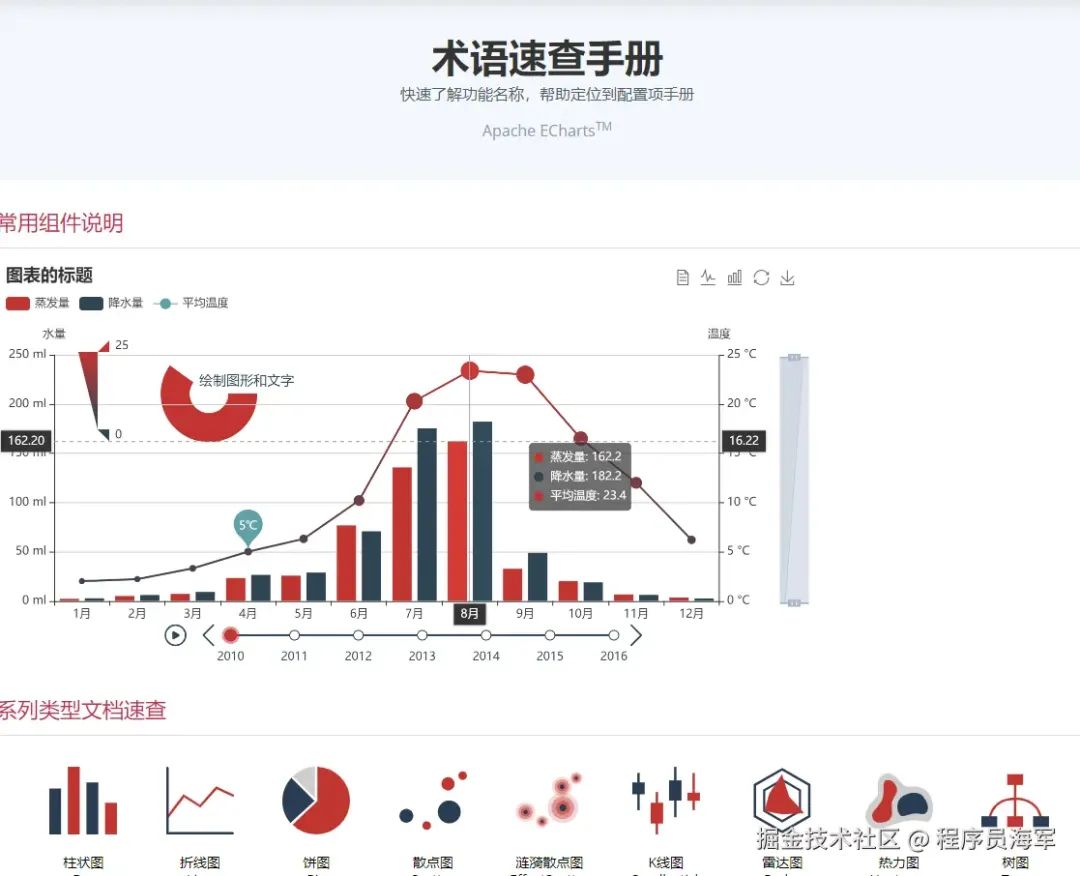

EChart 速查手册 [官网]

echarts.apache.org/zh/cheat-sh…[3]

picture.image

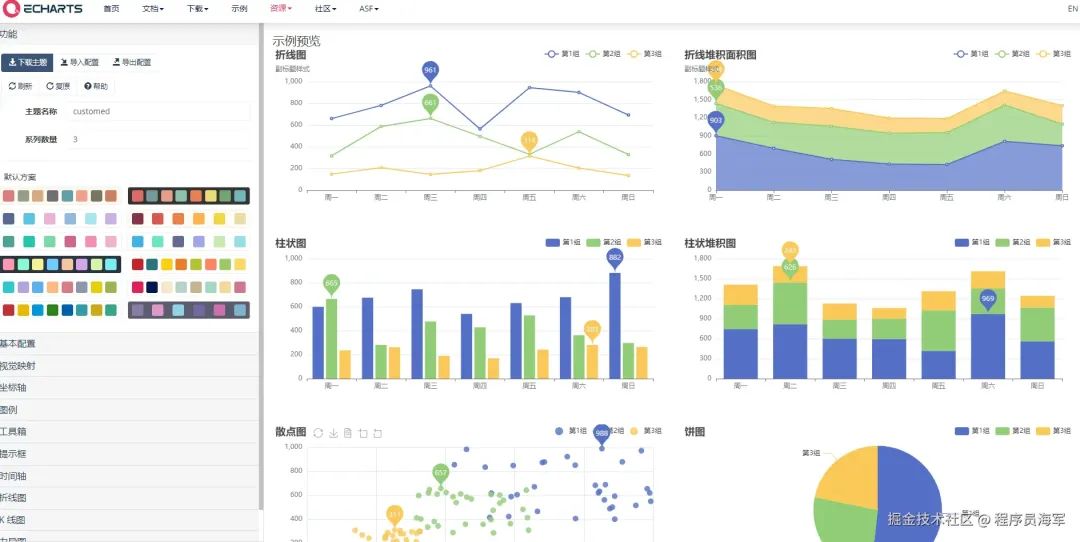

EChart 主题配置 [官网]

echarts.apache.org/zh/theme-bu…[4]

picture.image

EChart 社区示例 [社区，提供了大量的示例基本可以满足任何需求]

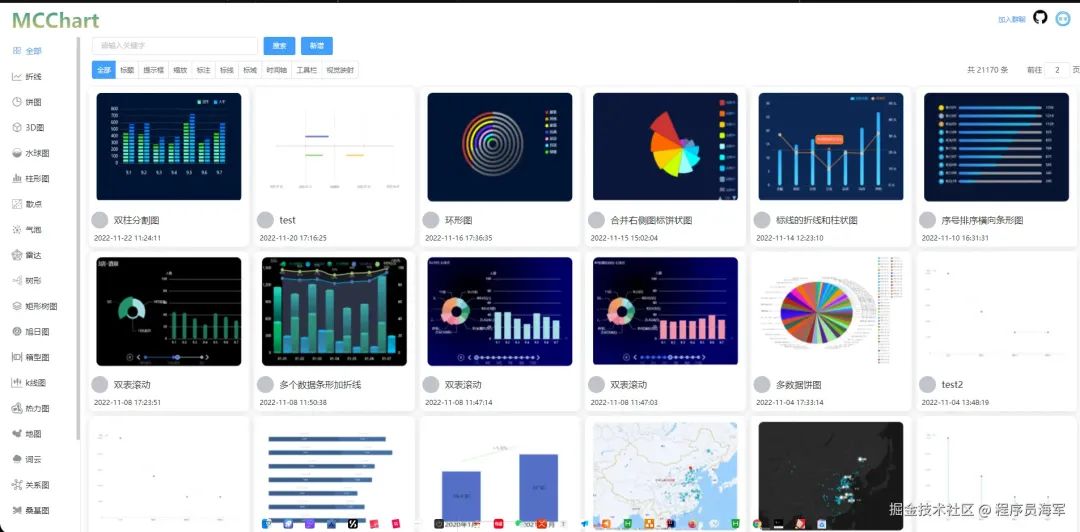

MCChart [5]

picture.image

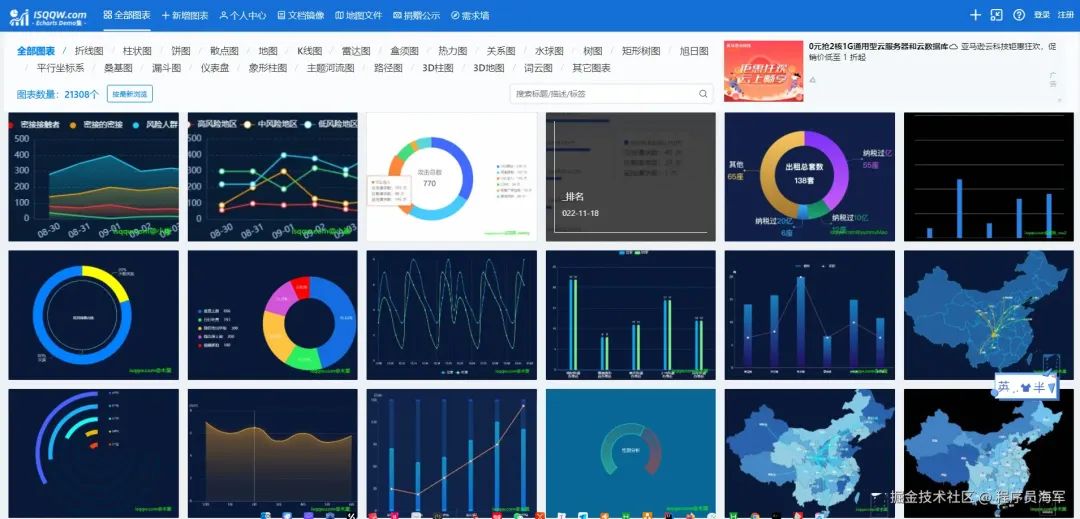

isqqw [6]

picture.image

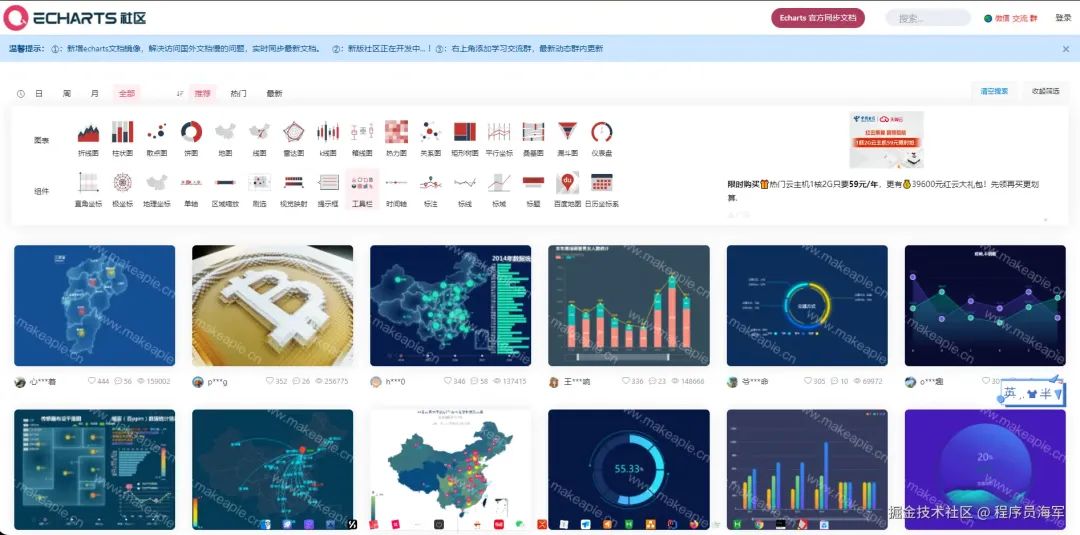

MakeAPie [7]

picture.image

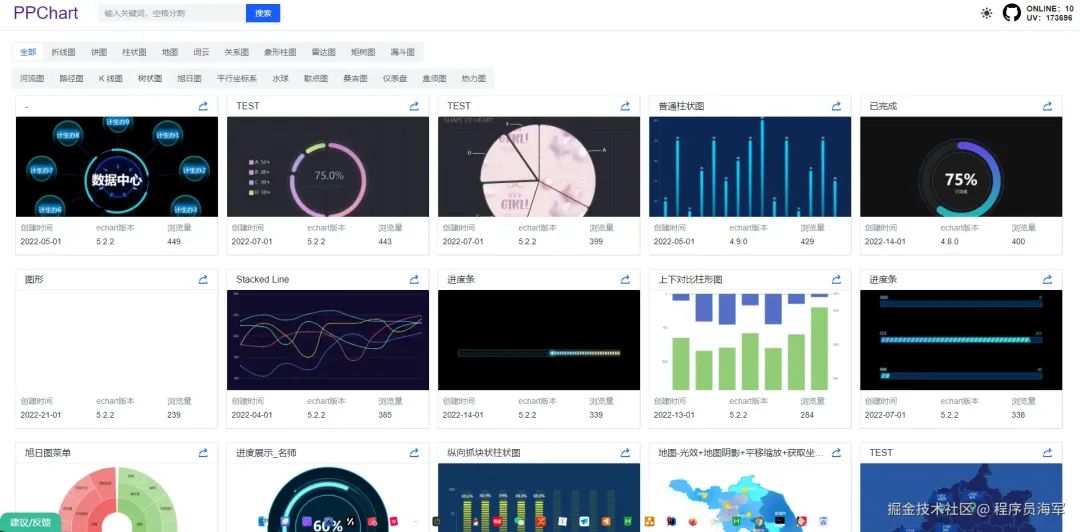

PPChart [8]

picture.image

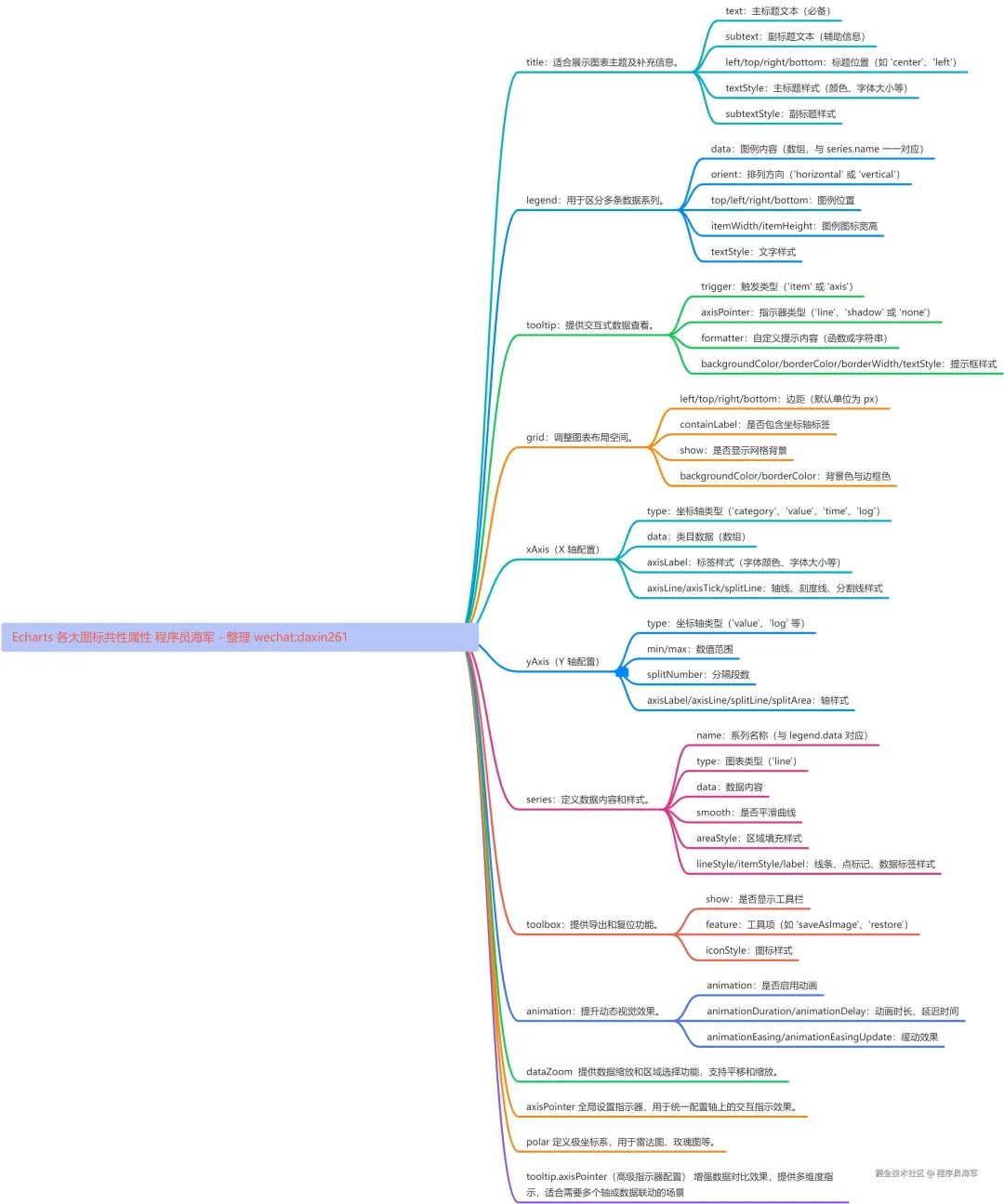

阅读导图

picture.image

画板

常用属性配置

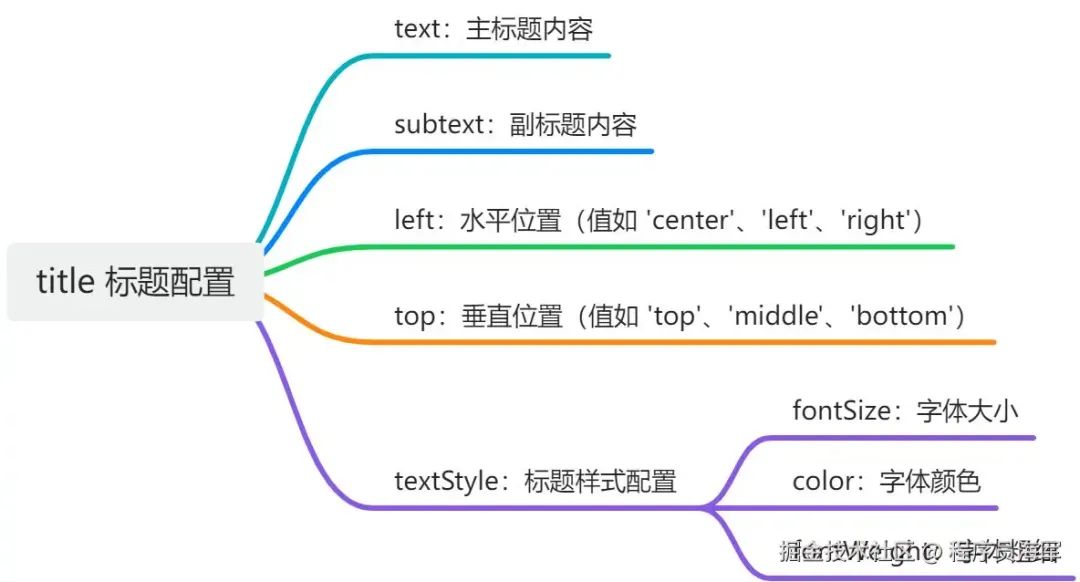

title 标题配置

picture.image

画板

text - 标题文本，例如 "柱状图"
subtext - 副标题文本***

left 标题的水平位置，可以是像'left' 'center' 'right' 或者像'20%' 这样的百分比 4. top *** ** - 标题的垂直位置，可以是像 ** ** 'top' , **** __ 'middle' __ , __ __ 'bottom'** __** __或者像**__** __ '20%'** __** __这样的百分比***

textStyle *** ** - 控制标题文本样式的对象，可以包括 ** **** color **， fontStyle ， fontWeight ， fontFamily ， fontSize ***等
subtextStyle *** ** - 控制副标题文本样式的对象，属性同 ** **** textStyle *
textAlign *** ** - 标题文本对齐，例如 ** ** 'left' , **** __ 'right' __ ,__ __ 'center'***
padding *** ** - 标题内边距，可以是数字或数组 ** **** [上, 右, 下, 左] *
itemGap - 主副标题之间的间距


option = {
    title: {
        // 主标题文本设置
        text: '主标题文本',
        // 副标题文本设置
        subtext: '副标题文本',
        // 标题水平位置设置，'center' 表示居中
        left: 'center',
        // 标题垂直位置设置，'top' 表示顶部
        top: 'top',
        // 主标题样式设置，包括文字颜色、字体风格、字体粗细、字体族、字体大小
        textStyle: {
            color: 'black',      // 文字颜色
            fontStyle: 'normal', // 字体风格，'normal'表示普通样式
            fontWeight: 'bold',  // 字体粗细，'bold'表示加粗
            fontFamily: 'Arial', // 字体族，这里设置为Arial
            fontSize: 18,        // 字体大小，单位像素
        },
        // 副标题样式设置，属性同主标题textStyle
        subtextStyle: {
            color: '#aaa',       // 文字颜色
            fontStyle: 'normal', // 字体风格
            fontWeight: 'normal',// 字体粗细
            fontFamily: 'Arial', // 字体族
            fontSize: 12,        // 字体大小
        },
        // 标题文本对齐方式，'center' 表示居中对齐
        textAlign: 'center',
        // 标题内边距，第一个值表示上边距，第二个值表示右边距
        padding: [5, 10],
        // 主副标题之间的间距
        itemGap: 10
    },
    // 此处省略其他的图表配置选项…
};

tooltip 提示框

formatter - 提示框浮层的内容格式器，支持字符串模板和回调函数两种形式
axisPointer - 坐标轴指示器配置，指定其类型如 'line' 、 'shadow' 等
show - 是否显示提示框组件，包括提示框浮层和 axisPointer，默认为 *** *** true
backgroundColor - 提示框浮层的背景颜色
borderColor - 提示框浮层的边框颜色
borderWidth - 提示框浮层的边框宽
padding - 提示框浮层内边距，可以是数字或数组 __[上, 右, 下, 左]


// 工具提示配置
    tooltip: {
        // 触发类型，'item' 表示数据项图形触发，用于散点图等无类目轴的图表，'axis' 表示坐标轴触发，用于柱状图等有类目轴的图表
        trigger: 'axis',
        // 自定义提示框内容
        formatter: function (params) {
            // `params` 是一个数组，包含了当前鼠标所在点的所有数据信息
            let res = params[0].name + '<br>';
            params.forEach(function (item) {
                // 添加信息，这里只是个简单示例，具体格式可以自由配置
                res += item.seriesName + ': ' + item.value + '<br>';
            });
            return res;
        },
        // 坐标轴指示器配置
        axisPointer: {
            type: 'shadow' // 'line' 表示直线指示器，'shadow' 表示阴影指示器
        },
        // 控制浮层显示
        show: true,
        // 浮层背景颜色
        backgroundColor: 'rgba(50,50,50,0.7)',
        // 浮层边框颜色
        borderColor: '#333',
        // 浮层边框宽度
        borderWidth: 0,
        // 浮层内边距
        padding: 10 // 或者使用数组形式，例如 [5, 10, 5, 10]
    },

formatter - 提示框浮层的内容格式器，支持字符串模板和回调函数两种形式
axisPointer - 坐标轴指示器配置，指定其类型如 'line' 、 'shadow' 等
show - 是否显示提示框组件，包括提示框浮层和 axisPointer，默认为 *** *** true
backgroundColor - 提示框浮层的背景颜色
borderColor - 提示框浮层的边框颜色
borderWidth - 提示框浮层的边框宽
padding - 提示框浮层内边距，可以是数字或数组 __[上, 右, 下, 左]


// 工具提示配置
    tooltip: {
        // 触发类型，'item' 表示数据项图形触发，用于散点图等无类目轴的图表，'axis' 表示坐标轴触发，用于柱状图等有类目轴的图表
        trigger: 'axis',
        // 自定义提示框内容
        formatter: function (params) {
            // `params` 是一个数组，包含了当前鼠标所在点的所有数据信息
            let res = params[0].name + '<br>';
            params.forEach(function (item) {
                // 添加信息，这里只是个简单示例，具体格式可以自由配置
                res += item.seriesName + ': ' + item.value + '<br>';
            });
            return res;
        },
        // 坐标轴指示器配置
        axisPointer: {
            type: 'shadow' // 'line' 表示直线指示器，'shadow' 表示阴影指示器
        },
        // 控制浮层显示
        show: true,
        // 浮层背景颜色
        backgroundColor: 'rgba(50,50,50,0.7)',
        // 浮层边框颜色
        borderColor: '#333',
        // 浮层边框宽度
        borderWidth: 0,
        // 浮层内边距
        padding: 10 // 或者使用数组形式，例如 [5, 10, 5, 10]
    },

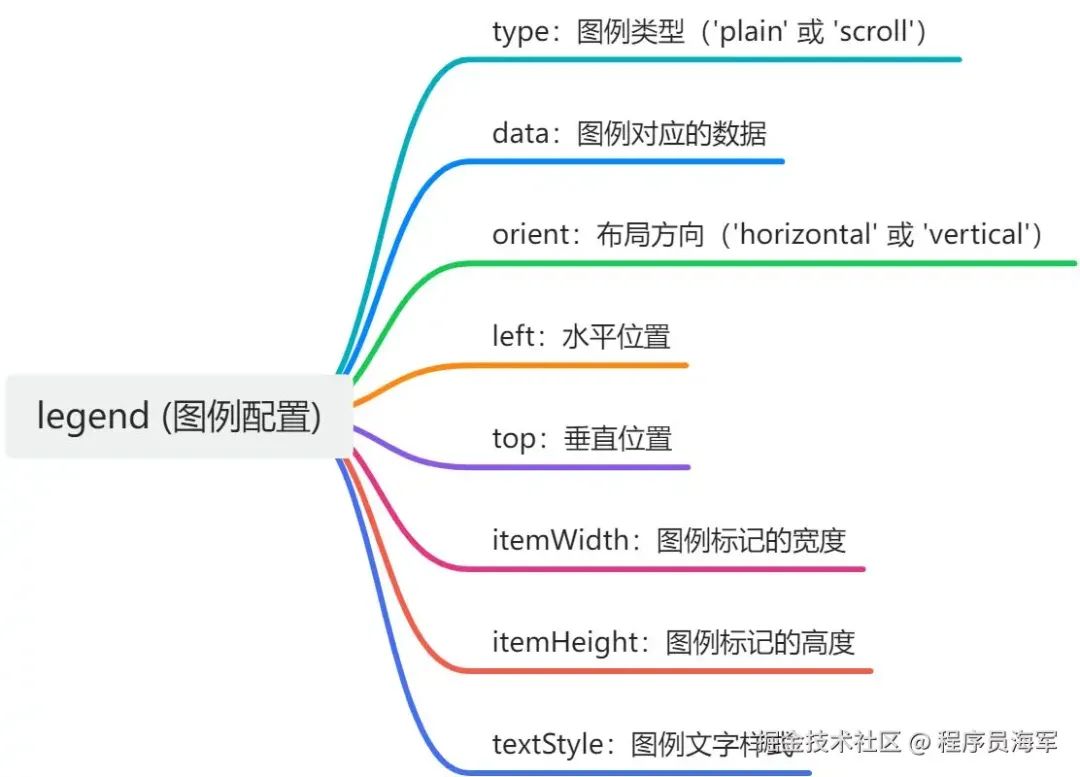

legend（图例组件）

picture.image

画板

图表的图例，表示不同系列的标识。


legend: {
    top: '5%',
    left: 'center',
    data: ['直接访问', '联盟广告', '搜索引擎']
}

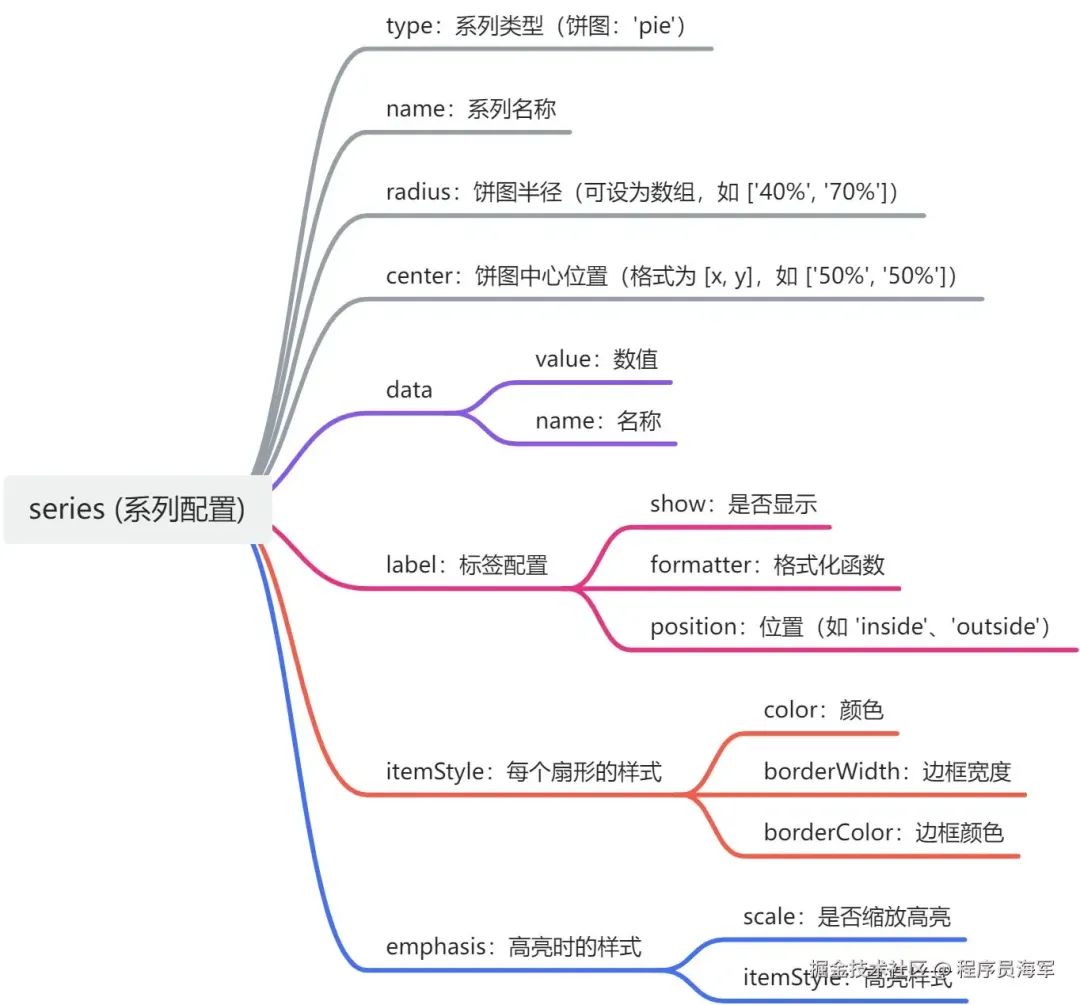

series（系列列表）

picture.image

画板

每个 series 代表一组数据项的集合，对于饼图配置的主要部分。

series 属性及其可能的值包括：

type: 'pie' // 必须设置为 'pie' 表示这是一个饼图。
radius: 半径，可以是百分比或固定像素值，也可以是数组形式表示内外半径。
center: Pie图的中心位置。
data: 数据项数组，每个数据项包括 value（数值）和 name （名称）。
stillShowZeroSum: 如果所有数据值都是0，是否显示图形。
label: 用于设置数据标签，如是否显示、位置、格式等。


series: [
    {
        name: '访问来源',
        type: 'pie',
        radius: '50%', // 半径大小，支持百分比
        center: ['50%', '50%'], // 饼图的中心位置
        data: [
            {value: 335, name: '直接访问'},
            {value: 234, name: '联盟广告'},
            {value: 1548, name: '搜索引擎'}
        ],
        emphasis: {
            itemStyle: {
                shadowBlur: 10,
                shadowOffsetX: 0,
                shadowColor: 'rgba(0, 0, 0, 0.5)'
            }
        },
        stillShowZeroSum: true,
        label: {
            normal: {
                show: true,
                position: 'outside' // 标签的位置
            },
            emphasis: {
                show: true,
                textStyle: {
                    fontSize: '30',
                    fontWeight: 'bold'
                }
            }
        }
    }
]

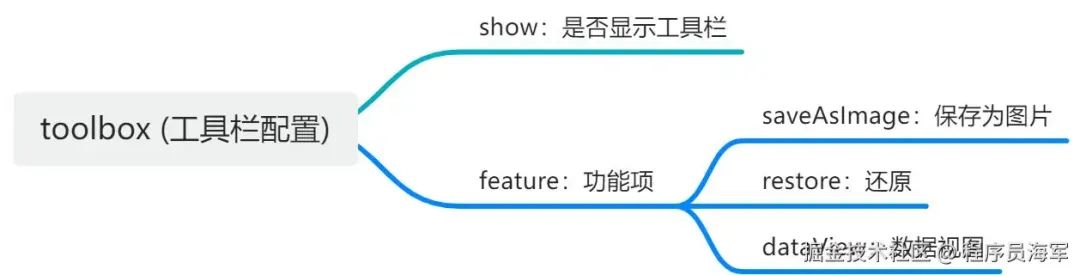

toolbox (工具栏配置)

picture.image

画板

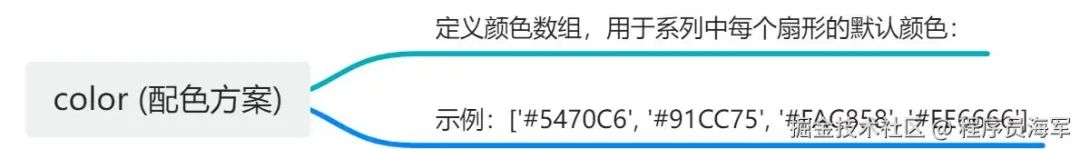

color (配色方案)

picture.image

画板

定义颜色数组，用于系列中每个扇形的默认颜色：

示例： <font style="color:rgb(46, 50, 56);">['#5470C6', '#91CC75', '#FAC858', '#EE6666']</font>

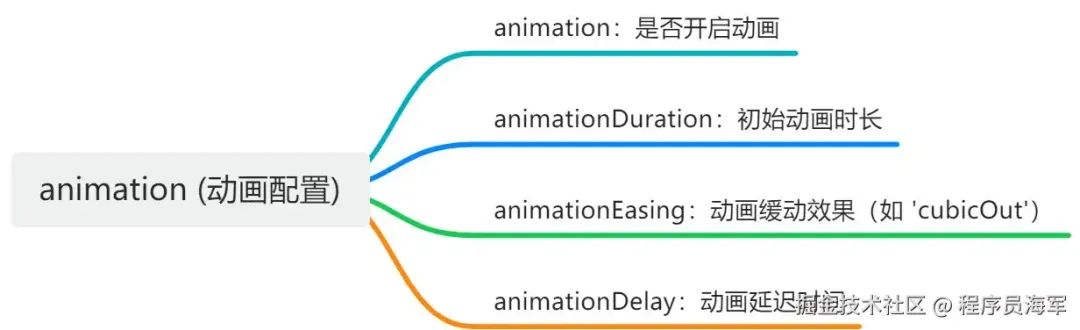

animation (动画配置)

picture.image

画板

完整配置示例代码


option = {
    title: {
        // 饼图的标题
        text: 'Pie Chart Example'
    },
    tooltip: {
        // 鼠标悬浮时的提示框设置
        trigger: 'item' // item: 数据项图形触发
    },
    legend: {
        // 图例组件，展示不同系列的标识颜色和名称
        top: '5%',    // 距离容器上方的距离
        left: 'center', // 水平居中
        // 对应系列名称的数据
        data: ['Direct Visit', 'Union Ad', 'Search Engine']
    },
    toolbox: {
    show: true, // 显示工具栏
    feature: {
      saveAsImage: {}, // 保存为图片功能
      restore: {} // 还原功能
    }
  },
    series: [
        {
            // 系列名称，用于tooltip的显示
            name: 'Access From',
            type: 'pie', // 类型必须为饼图
            // 饼图的半径大小
            radius: '55%',
            // 饼图的中心（圆心）位置
            center: ['50%', '60%'],
            // 数据数组，包含每个扇区的大小和名称
            data: [
                { value: 335, name: 'Direct Visit' },
                { value: 234, name: 'Union Ad' },
                { value: 1548, name: 'Search Engine' }
            ],
            // 强调样式，当鼠标悬浮时显示阴影等效果
            emphasis: {
                itemStyle: {
                    shadowBlur: 10, // 阴影的模糊大小
                    shadowOffsetX: 0, // 阴影水平方向上的偏移距离
                    shadowColor: 'rgba(0, 0, 0, 0.5)' // 阴影颜色
                }
            },
            // 标签的显示方式设定
            label: {
                normal: {
                    // 常规状态下的标签显示设置
                    show: true, // 是否展示标签
                    position: 'outside', // 标签的位置
                    // 标签的格式化器
                    formatter: '{b}: {c} ({d}%)'
                },
                emphasis: {
                    // 高亮状态下的文本样式定义
                    show: true,
                    textStyle: {
                        fontSize: '30', // 字体大小
                        fontWeight: 'bold' // 字体粗细
                    }
                }
            }
        }
    ]
};

EChart 在 Vue3 中实战


// 图表实例的引用
  const chart = ref(null);

  // 初始化图表
  const initChart = () => {
    if (chart.value) {
      const myChart = echarts.init(chart.value); // 初始化 ECharts 实例
      myChart.setOption(props.option); // 设置配置项
    }
  };

  // 监听 props 的变化，动态更新图表
  watch(
    () => props.option,
    (newOption) => {
      if (chart.value) {
        const myChart = echarts.getInstanceByDom(chart.value); // 获取已初始化的图表实例
        myChart.setOption(newOption); // 更新配置项
      }
    }
  );

响应式处理

图表在窗口大小变化时能够自动调整。可以使用 resize() 方法手动调整图表大小，通常是在 updated 生命周期钩子中调用。


// 响应式调整图表大小， 监听窗口大小变化，确保图表自适应容器的大小。
const resizeChart = () => {
  if (chart.value) {
    const myChart = echarts.getInstanceByDom(chart.value);
    myChart.resize(); // 调整图表尺寸
  }
};

// 生命周期钩子
onMounted(() => {
  initChart(); // 组件挂载后初始化图表
  window.addEventListener('resize', resizeChart); // 监听窗口大小变化
});

动态数据更新

使用 Vue 的响应式数据（如 ref 或 reactive）配合 watch，在数据变化时调用 chart.setOption() 重新渲染图表。


const chartOption = ref({
      title: { text: '实时数据' },
      tooltip: { trigger: 'axis' },
      xAxis: { data: ['1', '2', '3', '4', '5'] },
      yAxis: {},
      series: [{
        name: '销量',
        type: 'line',
        data: [120, 132, 101, 134, 90]
      }]
    });

watch(
  () => props.option,
  (newOption) => {
    if (chartInstance.value) {
      chartInstance.value.setOption(newOption); // 动态更新图表配置
    }
  },
  { deep: true } // 深度监听
);



chartOption.value.series[0].data.push(Math.random() * 100);
chartOption.value.xAxis.data.push(String(chartOption.value.xAxis.data.length + 1));

图表容器大小自适应

父容器尺寸发生变化时，图表可能不会自动调整大小。我们可以通过监听 resize 事件或使用 Vue 的响应式布局方案，调用 chart.resize() 更新图表尺寸。


const observer = new ResizeObserver(() => {
  chartInstance.value?.resize(); // 动态调整大小
});
observer.observe(containerElement); // 监听容器

国际化与多语言支持

图表中包含的文案（如标题、提示）需要支持多语言。我们可以使用 Vue I18n 或其他国际化工具动态替换文本。


npm install vue-i18n


import { useI18n } from 'vue-i18n';

const { t } = useI18n();
const option = reactive({
  title: { text: t('chart.title') },
});

ECharts 图表导出


toolbox: {
  feature: {
    saveAsImage: { show: true },
  },
};

性能优化

销毁 ECharts 实例

在组件销毁时，确保销毁 ECharts 实例，防止内存泄漏。


 onBeforeUnmount(() => {
      if (chart.value) {
        const myChart = echarts.getInstanceByDom(chart.value);
        myChart.dispose(); // 销毁 ECharts 实例
      }
      window.removeEventListener('resize', resizeChart); // 移除事件监听
    });

大数据渲染性能优化

数据量大时，ECharts 的渲染可能会导致性能瓶颈。我们可以通过以下三种方式来达到优化作用

使用 **dataZoom** : 允许用户缩放数据区域，减少可视数据点。
启用分片渲染:



series: [
  {
    type: 'line',
    large: true, // 启用大数据优化
    largeThreshold: 4000, // 数据量门槛
  },
];

降级动画： 动态数据场景中禁用或简化动画。


animation: false,
progressive: 4000, // 分步渲染
progressiveThreshold: 10000, // 数据点门槛

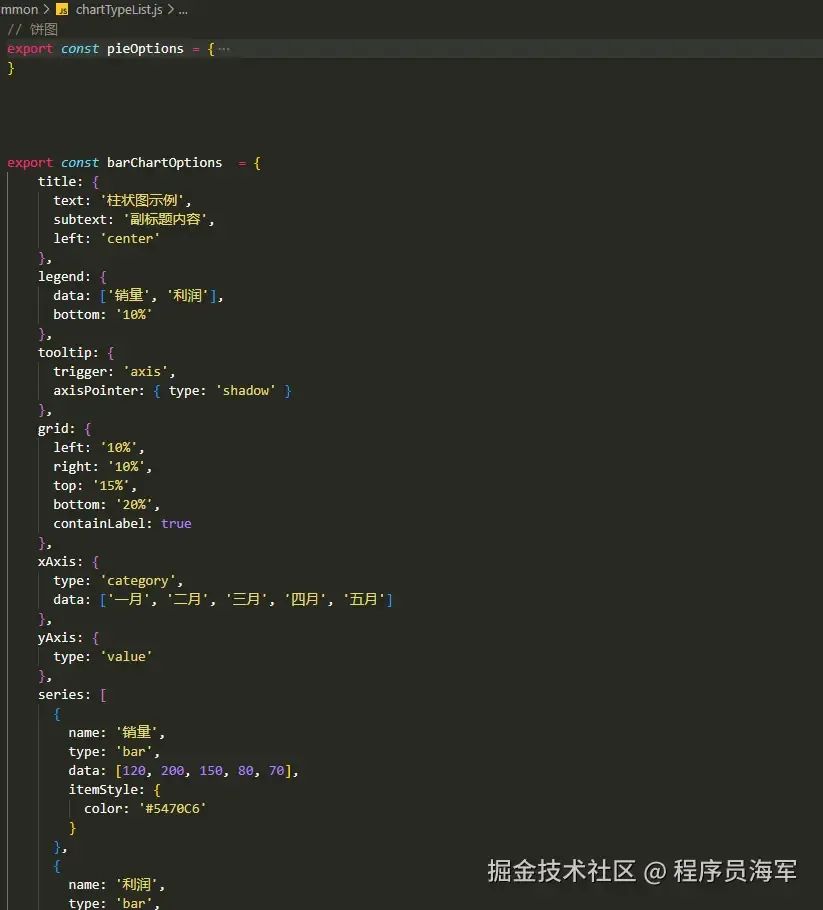

图表配置项太长，分离配置项

配置项代码过长，组件可读性降低。我们可以将配置项提取到单独的模块，便于复用和维护。

picture.image

EChart 知识点常考

如何初始化和销毁 ECharts 实例？

echarts.init(dom) 初始化。
chart.dispose() 销毁实例，避免内存泄漏。

ECharts 常见配置项有哪些？

title, legend, tooltip, grid, xAxis, yAxis, series, toolbox, dataZoom。

动态数据更新


- 如何实现图表数据的动态更新？
- 如何监听 `props` 变化并更新图表配置？

性能优化


- 大数据渲染场景如何优化？
- 什么是 `progressive` 渲染模式？

图表事件


- 如何捕获图表点击、悬停事件并执行对应的业务逻辑？

如何处理数据较多导致渲染卡顿的情况？

使用数据分片渲染（ progressive）。
禁用动画。
使用 dataZoom 限制显示范围。

如何实现图表导出功能？

使用 toolbox.feature.saveAsImage 或通过 chart.getDataURL() 获取图表数据并导出。

最后

通过对 ECharts 通用属性的深入提炼与系统整理，以及常用配置项的归纳总结，我们能够迅速实现图表的搭建与展示，极大地提升了开发效率。此外，借助丰富的 ECharts 资源和示例，我们基本上能够满足大部分业务场景的需求。这样一来，我们不仅能够更加快捷地实现功能需求，还能腾出更多宝贵的时间，专注于其他重要任务。
