用Claude 3.7和Mermaid语法一键生成专业图表，无需纠结微调！国内直接使用

在这个数字化转型的时代，优质的可视化设计已成为高效沟通与项目呈现的必备技能。然而，现实却是令人沮丧的：全网很多大佬都在教如何通过AI大模型画系统设计图、流程图、序列图、ER图、类图等，但真正的痛点却鲜少有人解决——画出来容易，要微调就难了，生成只需3秒钟，而微调却要耗费30分钟！

为什么那些分享AI画图技巧的大佬们不教微调呢？他们是在藏私吗？深入调研后才发现，原来是因为他们自己也不完全掌握这些技巧，大家都是在摸着石头过河。

经过长时间的研究与实践，Lethehong终于突破了这一瓶颈！不仅可以使用AI大模型一句话画出各种常用的图，更重要的是，还掌握了快速微调的秘诀，既节省时间又保证专业效果！

我们知道Claude 3.7是当前市面上最强大的编程大模型之一，本文将详细展示如何利用Claude 3.7生成符合Mermaid语法的各类图表代码，并通过ProcessOn网站（https://www.processon.com/）将其转化为精美的可视化图表，同时掌握微调的核心技巧。

Lethehong的系统已经完美集成了Claude 3.7，今天就让我们一起深入学习这个强大的画图工具，开启AI辅助设计的新篇章！

AI大模型操作指导

首先，您需要访问国内直接可用的AI大模型平台。AI大模型 国内直接访问地址：https://lethehong.xiaoxuzhu.cn/

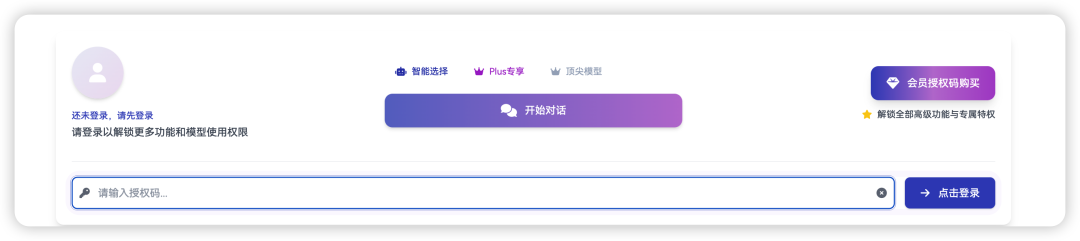

输入购买的授权码即可。

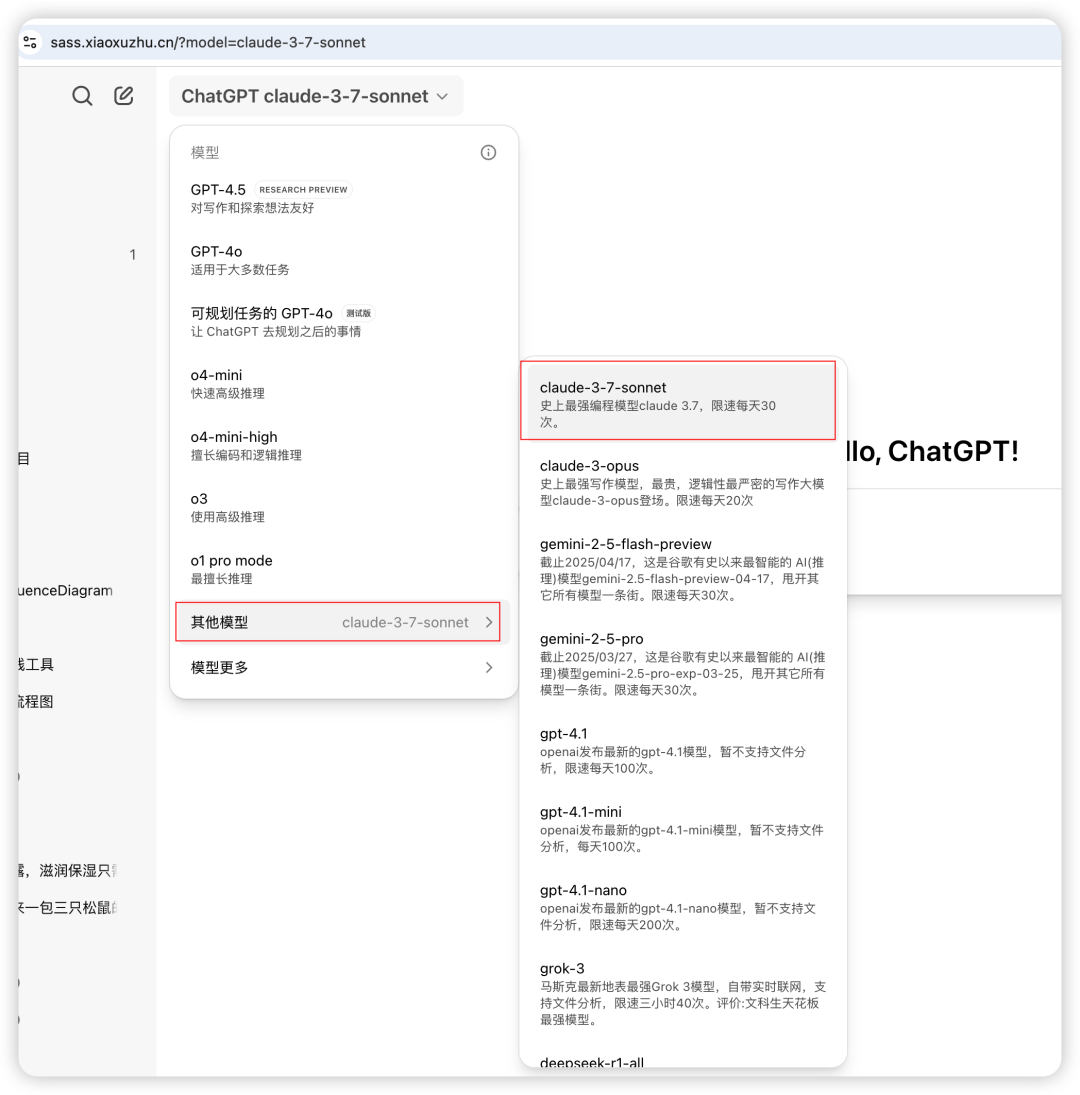

选择 Claude 3.7大模型。

processon操作指导

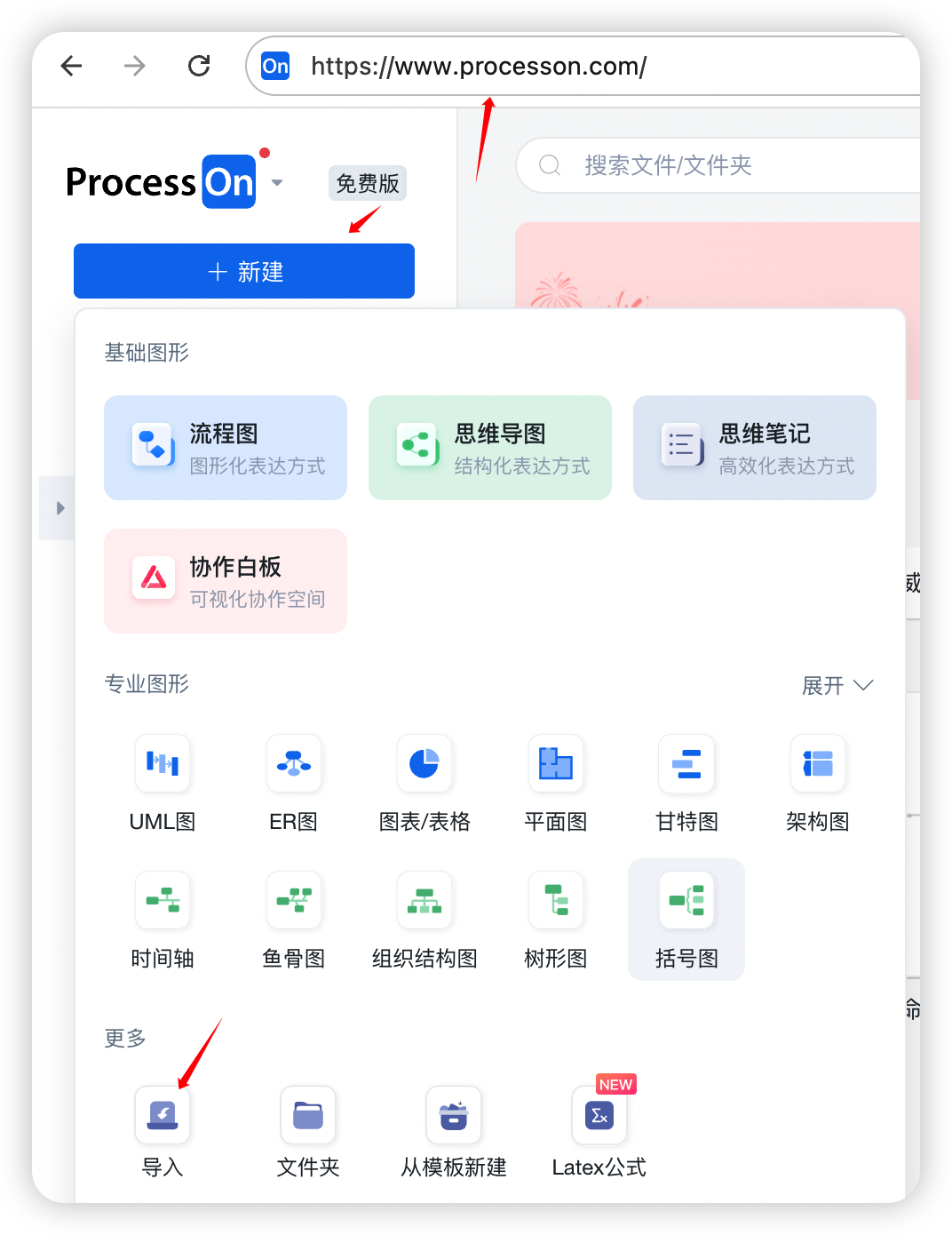

登录（https://www.processon.com/）

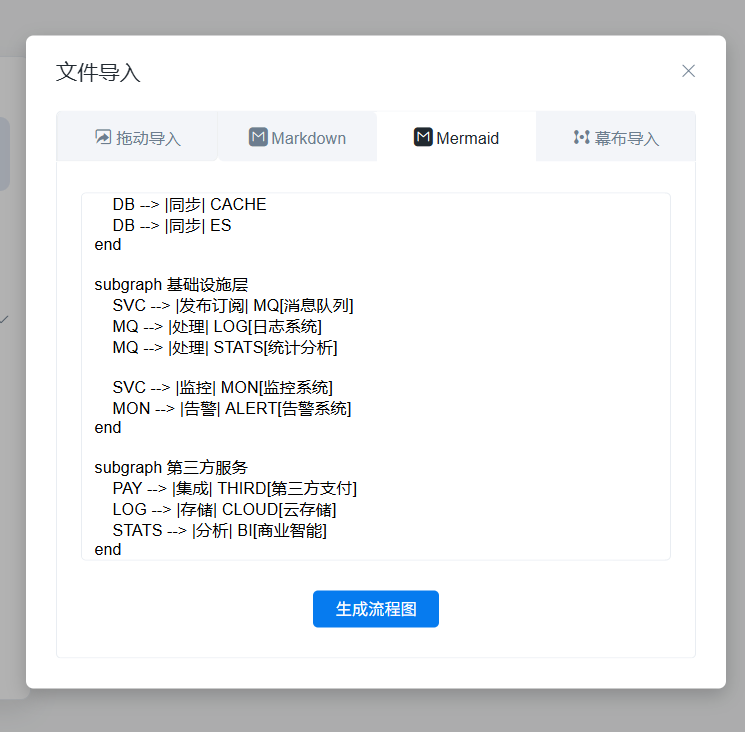

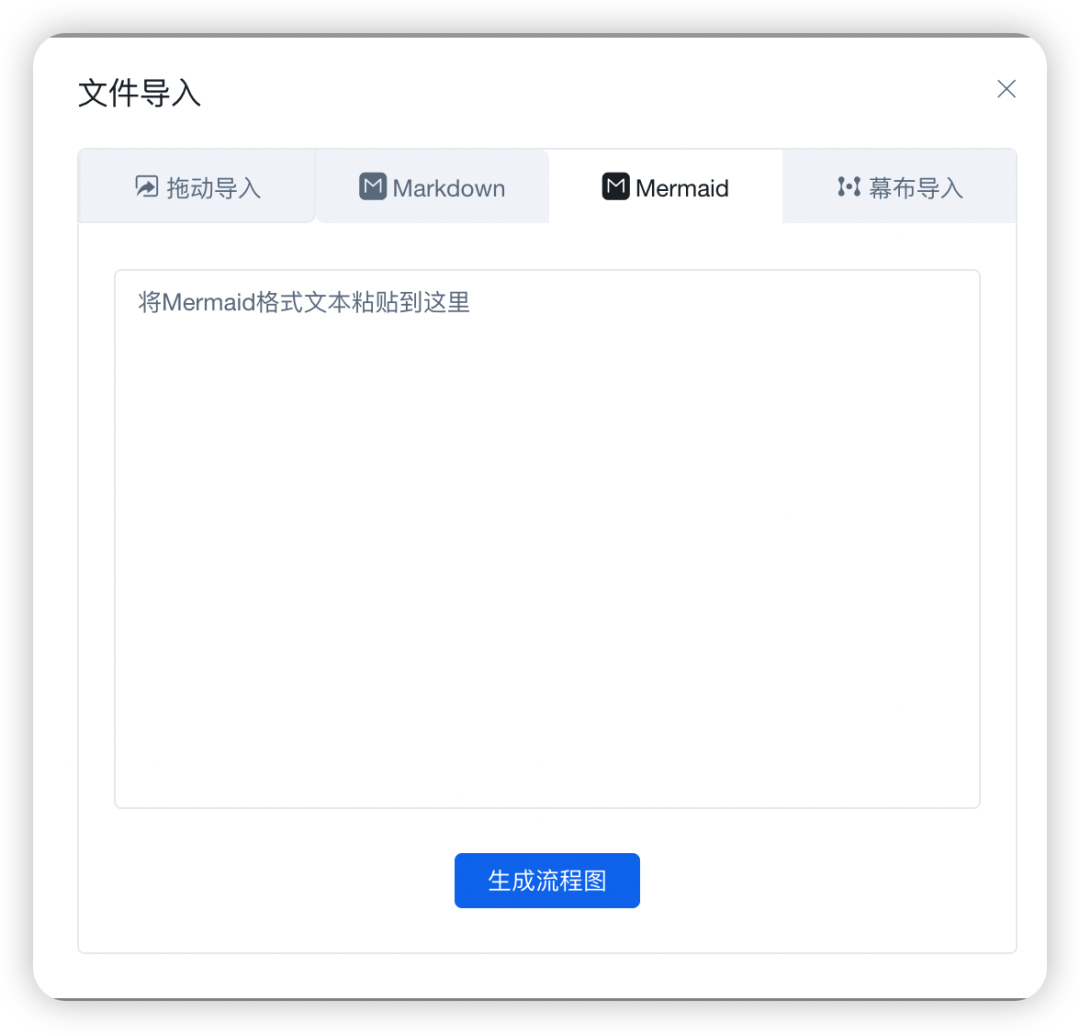

导入mermaid语法的代码

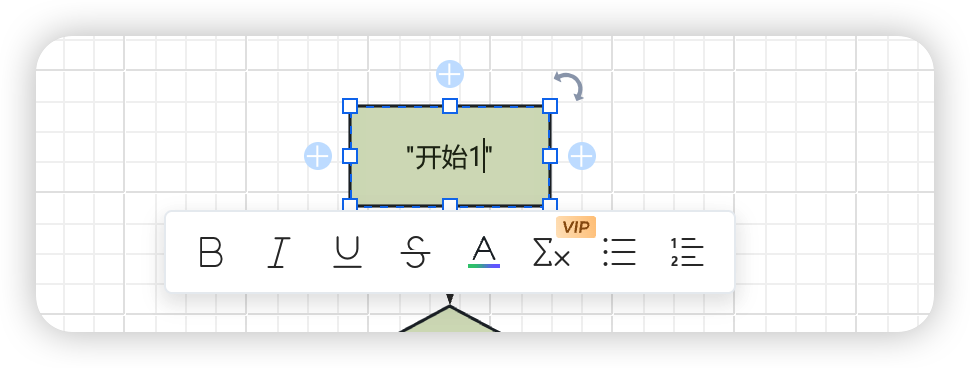

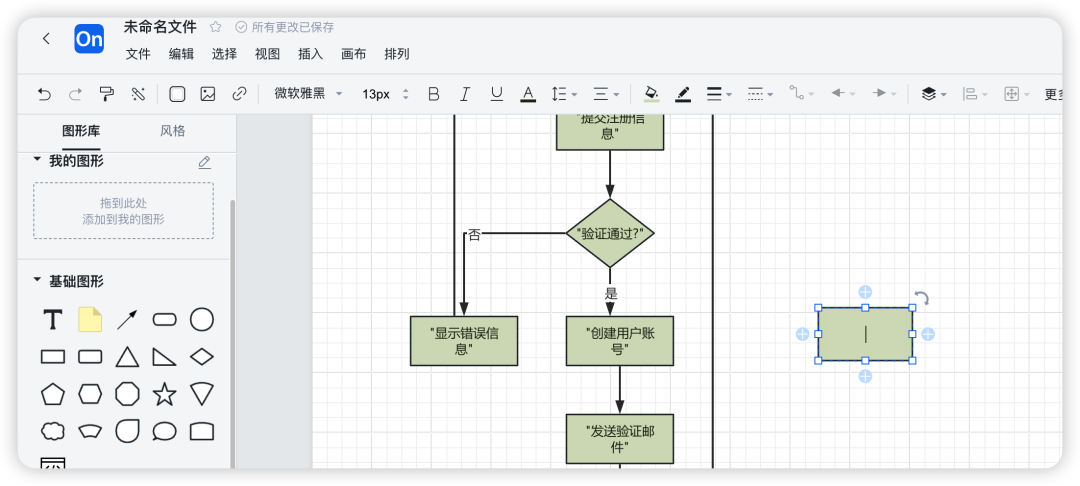

支持手动修改和调整

在这里插入图片描述

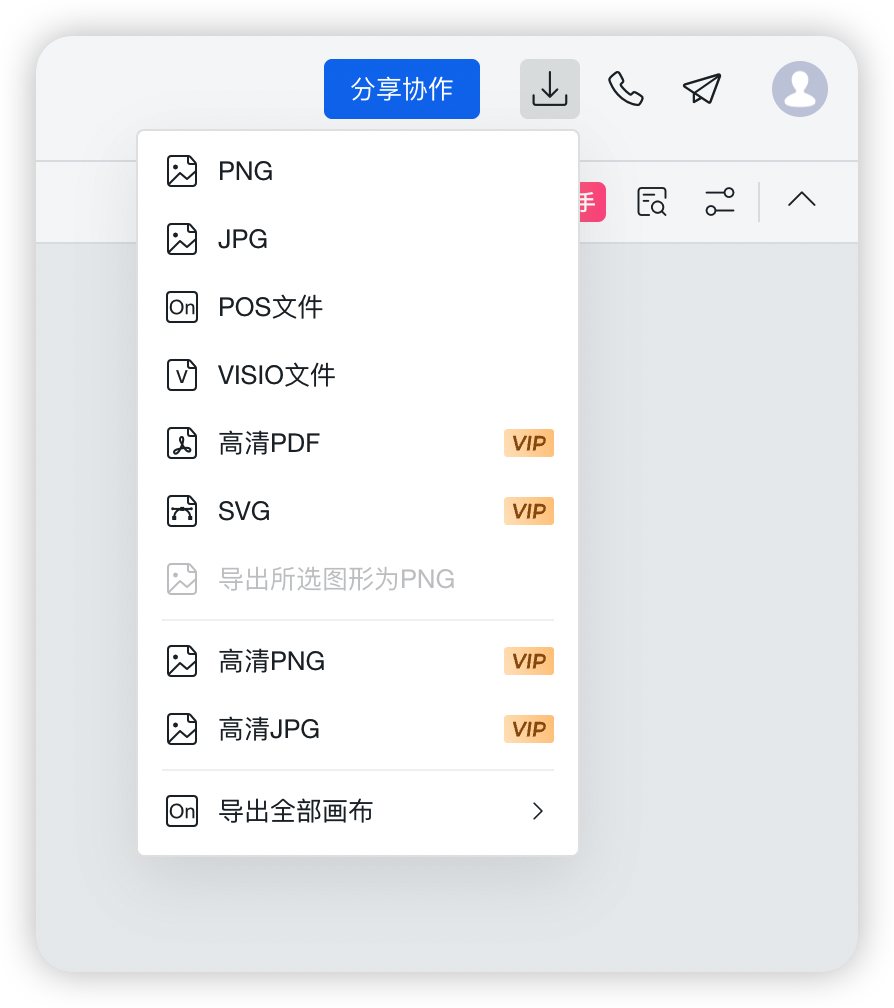

可导出图片

高级提示词技巧： 为了获得最佳效果，您的提示词应当清晰、结构化且包含足够的细节。例如，当您需要生成甘特图时，可以使用如下格式的提示词：


请使用Mermaid语法生成一个甘特图，内容如下：
项目名称：[填写项目名称]
项目时间范围：[填写时间范围]

任务1：[任务名称]
- 开始日期：[日期]
- 结束日期：[日期]
- 描述：[简短描述]

任务2：[任务名称]
...

请确保生成的代码可以直接在ProcessOn网站上使用，并优化布局使其美观易读。

甘特图是项目管理中不可或缺的工具，它由Karol Adamiecki于1896年首次开发，并由Henry Gantt于20世纪10年代进一步完善。甘特图直观地展示项目各阶段的开始日期、结束日期以及各任务之间的依赖关系，是项目规划和进度跟踪的理想工具。

实战示例

一个专业的甘特图通常包含以下元素：

• 任务条 ：表示任务的持续时间
• 里程碑 ：关键时间点，通常用菱形标记
• 依赖关系 ：表示任务之间的前后关系
• 分组 ：将相关任务归类在一起
• 时间轴 ：显示日期或时间段
• 进度指示 ：显示任务完成百分比


画一个甘特图，内容是：
项目：软件开发项目
需求分析（5天）

开始日期：2025年5月1日

完成日期：2025年5月5日

描述：团队与客户进行会议，明确项目需求，编写需求文档。

系统设计（7天）

开始日期：2025年5月6日

完成日期：2025年5月12日

描述：设计系统架构，包括前端和后端设计。

开发阶段（20天）

开始日期：2025年5月13日

完成日期：2025年6月2日

描述：开发前端和后端功能，进行单元测试。

测试阶段（10天）

开始日期：2025年6月3日

完成日期：2025年6月12日

描述：进行系统集成测试、压力测试和用户验收测试。

发布与交付（3天）

开始日期：2025年6月13日

完成日期：2025年6月15日

描述：将软件部署到生产环境，并交付给客户。

项目总结与评估（2天）

开始日期：2025年6月16日

完成日期：2025年6月17日

描述：进行项目总结，评估项目执行情况，整理报告。
用mermaid语法输出

生成的代码如下：


gantt
title 软件开发项目甘特图

section 项目规划
需求分析          :a1, 2025-05-01, 5d
系统设计          :a2, after a1, 7d

section 实施阶段
开发阶段          :a3, after a2, 20d
测试阶段          :a4, after a3, 10d

section 收尾工作
发布与交付        :a5, after a4, 3d
项目总结与评估    :a6, after a5, 2d

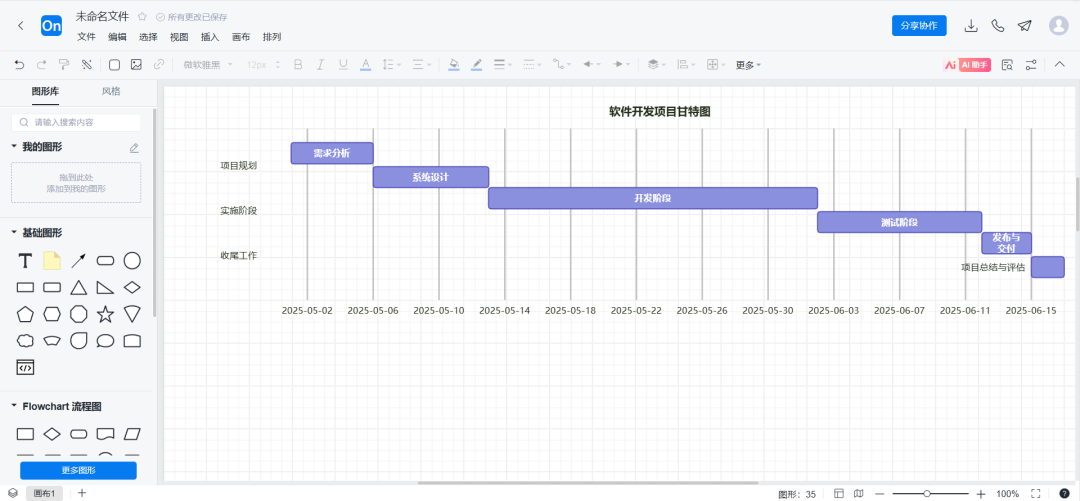

通过指定网站（https://www.processon.com/）生成对应的图。

时间线图是一种直观呈现事件发展脉络的图表，按时间顺序排列事件，清晰展示时间流逝和事件之间的关系。它不仅适用于项目进度展示，还适合于历史事件梳理、个人履历展示、公司发展历程等多种场景。

时间线图根据样式和用途可分为多种类型：

1. 垂直时间线 ：事件沿垂直方向排列，适合事件数量较多的情况
2. 水平时间线 ：事件沿水平方向排列，适合展示在幻灯片等有限宽度的媒介中
3. 双向时间线 ：可同时展示两条平行发展的事件线，适合比较两个相关主题
4. 分支时间线 ：展示事件的因果关系和分支可能性
5. 螺旋时间线 ：以螺旋形式展示循环事件，如季节性或周期性事件

实战示例


画一个时间线图，内容是：
项目开发时间线
项目启动 (2025年5月1日)

设定项目目标、资源分配和团队成员。

需求分析阶段 (2025年5月2日 - 2025年5月10日)

与客户沟通，收集需求，分析功能清单。

设计阶段 (2025年5月11日 - 2025年5月20日)

UI/UX设计，系统架构设计，初步原型展示。

开发阶段 (2025年5月21日 - 2025年6月15日)

前后端开发，数据库设计，集成开发。

测试阶段 (2025年6月16日 - 2025年6月30日)

系统测试、回归测试、压力测试。

上线准备 (2025年7月1日 - 2025年7月5日)

上线前检查，准备部署。

项目上线 (2025年7月6日)

将系统部署到生产环境，进行最终验证。

后期维护 (2025年7月7日 - 持续)

监控运行，修复bug，客户支持。
用mermaid语法输出，用timeline


生成的代码如下：


timeline
    title 项目开发时间线

    section 项目启动
        2025-05-01 : 设定项目目标、资源分配和团队成员

    section 需求分析阶段
        2025-05-02 ~ 2025-05-10 : 与客户沟通，收集需求，分析功能清单

    section 设计阶段
        2025-05-11 ~ 2025-05-20 : UI/UX设计，系统架构设计，初步原型展示

    section 开发阶段
        2025-05-21 ~ 2025-06-15 : 前后端开发，数据库设计，集成开发

    section 测试阶段
        2025-06-16 ~ 2025-06-30 : 系统测试、回归测试、压力测试

    section 上线准备
        2025-07-01 ~ 2025-07-05 : 上线前检查，准备部署

    section 项目上线
        2025-07-06 : 将系统部署到生产环境，进行最终验证

    section 后期维护
        2025-07-07 ~ 持续 : 监控运行，修复bug，客户支持

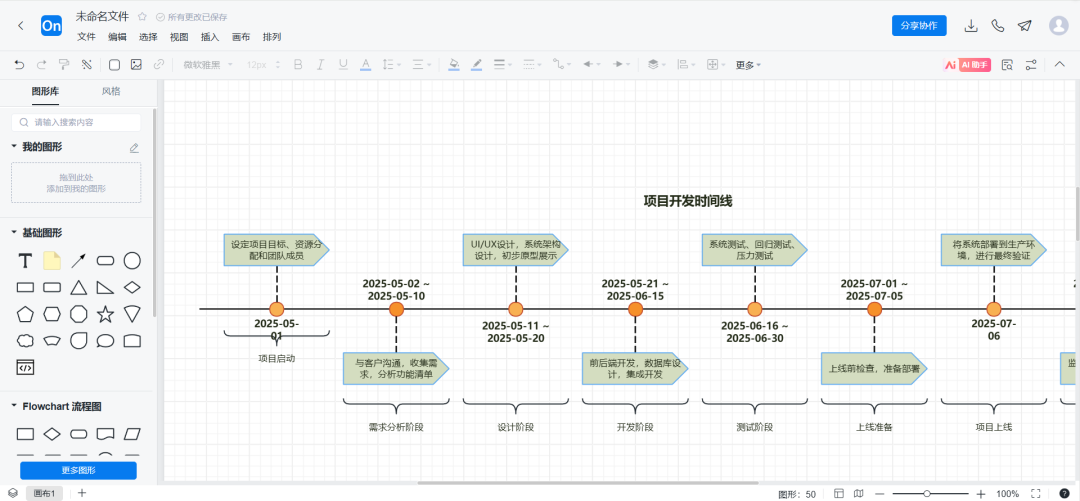

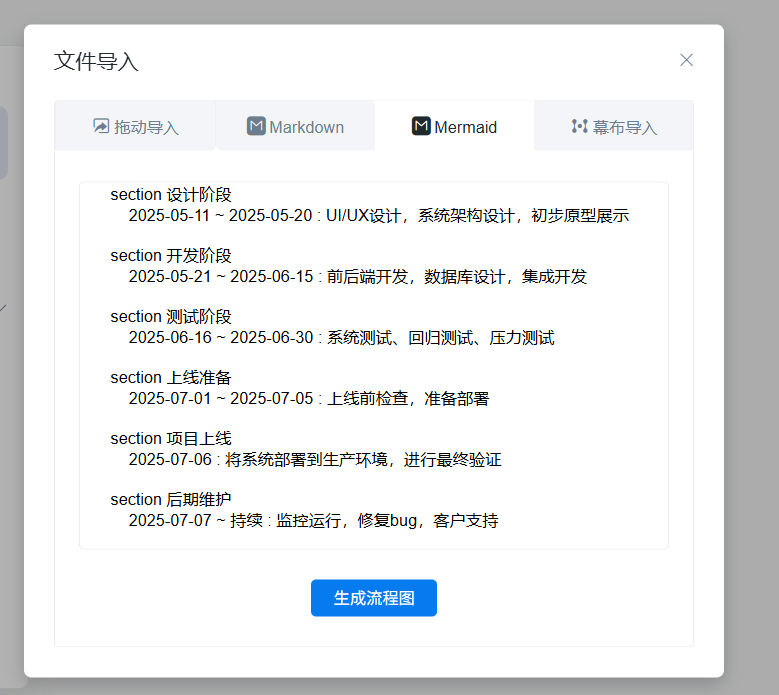

通过指定网站（https://www.processon.com/）生成对应的图。

框图（也称为流程图或系统架构图）是一种直观且高效的方法，用于表示复杂系统、流程或架构。它由节点（代表组件或功能）和连接线（表示关系或数据流）组成，能够清晰呈现系统整体结构而无需深入技术细节。

框图的类型与应用场景

框图根据用途和表现形式可分为多种类型：

1. 系统架构图 ：展示系统各模块及其相互关系，常用于软件开发和IT规划
2. 网络拓扑图 ：描述网络设备及连接方式，用于网络规划和故障排查
3. 数据流图 ：表示系统中数据的流动和处理过程，用于系统分析和设计
4. 组织架构图 ：展示组织内部层级和报告关系，用于企业管理
5. 决策流程图 ：呈现决策逻辑和可能路径，用于业务流程优化

框图应用领域详解

1. 软件开发领域 ：

• 系统架构设计：展示模块划分和交互方式
• 数据流分析：追踪数据在系统中的处理路径
• 服务依赖图：表示微服务之间的调用关系

• IT管理领域 ：

• 网络架构规划：设计网络拓扑和安全区域
• 基础设施规划：服务器、存储和网络设备布局
• 灾备设计：展示主备系统和故障转移路径

• 业务管理领域 ：

• 流程优化：梳理现有流程并识别改进点
• 职责划分：明确各部门和角色的职责边界
• 业务扩展规划：规划新业务线与现有业务的整合方式

• 教育培训领域 ：

• 概念可视化：将复杂概念图形化，便于理解
• 知识结构化：构建知识体系的框架和关联
• 学习路径规划：设计阶梯式学习计划

实战示例


用框图，设计一个购物网站的软件架构,用中文，用mermaid语法输出

生成的代码如下：


 flowchart TD
  subgraph 前端层
  U[用户] --> |访问| WEB[网站前端/移动应用]
  WEB --> |API请求| GW[API网关]
  end
subgraph 应用层
    GW --> |路由请求| SVC[微服务集群]
    SVC --> |包含| AUTH[认证服务]
    SVC --> |包含| PROD[商品服务]
    SVC --> |包含| ORDER[订单服务]
    SVC --> |包含| CART[购物车服务]
    SVC --> |包含| PAY[支付服务]
    SVC --> |包含| USER[用户服务]
    SVC --> |包含| SEARCH[搜索服务]
end

subgraph 数据层
    AUTH --> |读写| DB[(关系数据库)]
    PROD --> |读写| DB
    ORDER --> |读写| DB
    CART --> |读写| CACHE[(缓存)]
    PAY --> |读写| DB
    USER --> |读写| DB
    SEARCH --> |查询| ES[(搜索引擎)]

    DB --> |同步| CACHE
    DB --> |同步| ES
end

subgraph 基础设施层
    SVC --> |发布订阅| MQ[消息队列]
    MQ --> |处理| LOG[日志系统]
    MQ --> |处理| STATS[统计分析]

    SVC --> |监控| MON[监控系统]
    MON --> |告警| ALERT[告警系统]
end

subgraph 第三方服务
    PAY --> |集成| THIRD[第三方支付]
    LOG --> |存储| CLOUD[云存储]
    STATS --> |分析| BI[商业智能]
end




通过指定网站（https://www.processon.com/）生成对应的图。

状态图（State Diagram）

状态图描述对象在其生命周期中的不同状态及状态转换条件，适用于描述复杂的状态变化逻辑。

适用场景 ：

• 工作流设计
• 订单/任务状态流转
• 系统状态管理

示例提示词 ：


请使用Mermaid语法生成一个订单处理系统的状态图，包含以下状态：
1. 已创建（Created）
2. 待支付（Pending Payment）
3. 已支付（Paid）
4. 处理中（Processing）
5. 已发货（Shipped）
6. 已完成（Completed）
7. 已取消（Cancelled）
请显示各状态之间的转换条件，如支付成功、取消订单、确认收货等。

通过本文实例，我们展示了如何灵活地将 Claude 3.7 与 Mermaid 语法、ProcessOn 平台结合，不仅“一句话”生成多种常用图表，还能在后续快速微调，既高效又专业。 相比传统从零开始绘制，这种“先 AI 智能生成—后人工精修”的模式，将重复性劳动降到最低，同时保持了最终图形的专业度和美观度。 希望你也能借助这一流程，快速搭建并完善各类系统设计图，开启更智能、更流畅的可视化之旅！
