序言

在对象存储系统中，保障数据不丢不错，是系统的底线。

而要保障数据不丢不错，非常重要的一环，是要保障网络传输过程中的数据安全。

网络传输过程中的常见问题分为三类：

数据不完整。对象存储系统中，数据包含了文件内容和文件属性。
- 文件内容通过HTTP Body传输，当数据不完整时，本来应该传输100MB的数据，但实际只传输了80MB，用户读取时会发现数据少了一部分。
- 文件属性通过HTTP Header传输，包含了Acl、加密算法、Content-Type等属性。当出现丢失时，用户会发现文件的元数据少了一部分。
数据非故意的损坏。在网络传输过程中，网卡作为传输设备，传输过程中因为线缆、接口、内部器件等问题，可能出现位翻转的情况，数据的内容会由0变为1，或者由1变为0，导致虽然文件长度是正确的，但是文件内容出错。
中间人攻击：指攻击者恶意拦截请求，并且篡改数据内容的行为，同样会导致数据的丢失或者损坏。

一旦在数据传输过程中，数据发生异常或损坏，对于企业都是致命的。这种风险可能直接导致业务中断、客户信任崩塌甚至法律纠纷，在数字化转型加速的今天，数据完整性已成为企业生命线。

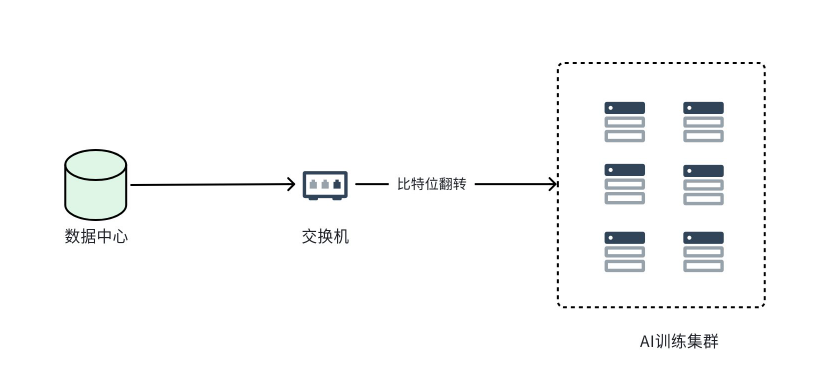

例如在某次自动驾驶AI训练中，训练集群接收来自数据中心的训练数据，在网络传输过程中，由于交换机固件缺陷，发生了间歇性位翻转错误，导致接收到的点云数据中的障碍物高度参数出现偏差。最终在模型验证时，将实际高度1.8米的限高杆识别为2.3米，对于AI模型的实际应用引入了潜在的高危风险。

picture.image

在TOS产品基于对象的访问场景中，很多用户会大量使用公网上传或者分享文件，而公网环境普遍存在网络质量差，网络攻击频繁等问题，遇到网络传输问题的概率也会变大。

那么如何在复杂的网络环境下，保证数据传输过程中的完整性，避免传输过程中数据损坏，TOS围绕此问题，提供组合应对措施。

现有机制：协议层/应用层双轨防护

协议层：TLS加密通信机制

TLS是业界非常通用的加密通信手段，TOS客户端支持通过HTTPS访问服务端，来保证网络传输过程中的安全性。

原理

1、建立连接： 客户端向服务端发起HTTPS请求，并发送支持的加密算法列表和随机数。

2、服务器响应：服务端返回选择的加密算法、随机数以及SSL证书。

3、验证证书：客户端验证证书的有效性，确保服务端身份可信。

4、密钥交换：客户端生成预主密钥，用服务端公钥加密后发送；服务端用私钥解密获取预主密钥。

5、生成会话密钥： 双方结合预主密钥和之前的随机数，生成相同的对称会话密钥，用于后续通信加密。

6、加密通信：客户端和服务器交换加密确认消息，验证握手完整性，之后所有HTTP数据均用会话密钥加密传输。

7、结束连接：数据传输完成后，安全连接关闭。

技术优势

HTTP Header和HTTP Body都进行加密传输，解决绝大多数情况下的数据传输安全问题。
对称加密和非对称加密结合，既保证了主密钥的安全交换性，又保证了后续通信的效率。
证书机制可以确保服务器身份可信，防止中间人攻击。

应用层：TOS V4签名验证机制

将请求的HTTP Header的关键字段、HTTP Body的Checksum、用户的AccessKey和SecretKey，基于TOS V4的算法进行算签，将得到的签名携带在HTTP Header中，服务端收到请求后，会验证签名的正确性，避免请求被篡改。

示意图

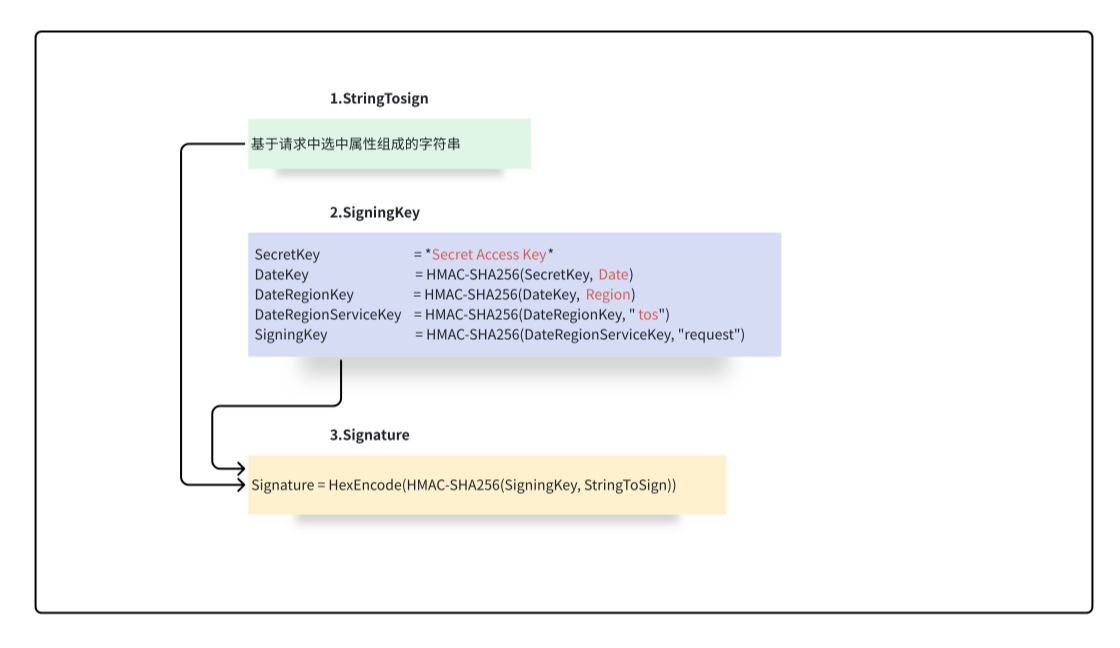

1、 TOS V4签名构造示意图

picture.image

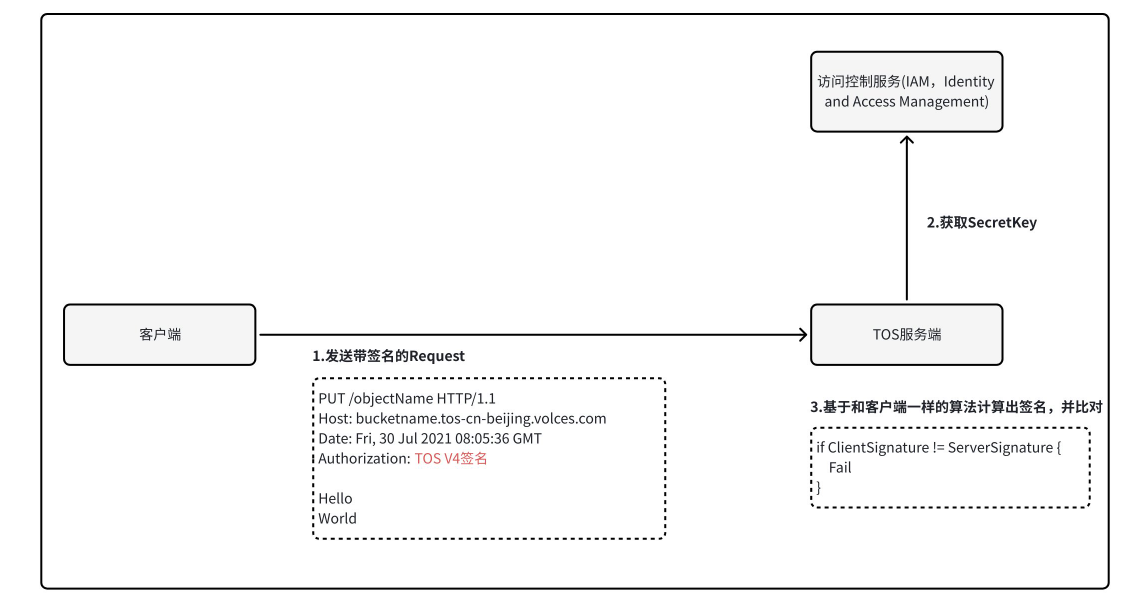

2、 TOS V4签名验证示意图

picture.image

原理

1、构造规范化请求： 客户端将待发送HTTP请求的Method、URI、Query、Headers、HTTP Body的Checksum通过固定的顺序进行排列，得到CanonicalRequest字符串。

CanonicalRequest =
    HTTPMethod + '\n' +
    CanonicalURI + '\n' +
    CanonicalQueryString + '\n' +
    CanonicalHeaders + '\n' +
    SignedHeaders + '\n' +
    HashedPayload

参数说明见附录一。

2、创建签名字符串（StringToSign）： 将请求时间、地域、服务名称、CanonicalRequest的Hash值等信息拼接成一个字符串。

StringToSign = Algorithm + '\n' + RequestDate + '\n' + CredentialScope + '\n' + HexEncode(Hash(CanonicalRequest))

参数说明见附录二。

3、计算签名密钥（SigningKey）： 客户端基于自身账号的私钥（SecretKey），结合当前时间、地域、服务名称等信息，计算出一个临时的签名SigningKey。

SecretKey = *Secret Access Key*
DateKey = HMAC-SHA256(SecretKey, Date)
DateRegionKey = HMAC-SHA256(DateKey, Region)
DateRegionServiceKey = HMAC-SHA256(DateRegionKey, "tos")
SigningKey = HMAC-SHA256(DateRegionServiceKey, "request")

4、计算签名： 客户端将CanonicalRequest和SigningKey通过公开的算法计算出签名Signature。

Signature = HexEncode(HMAC-SHA256(SigningKey, StringToSign))

5、构建Authorization Header： 客户端将账号的公钥(AccessKey)、构造规范化请求的构造范围、Signature字符串，添加在请求的Header中。

Authorization: TOS4-HMAC-SHA256 Credential={AccessKeyId}/{CredentialScope},SignedHeaders={SignedHeaders}, Signature={Signature}

6、服务端验证签名： 服务端通过请求的公钥(AccessKey)从IAM获取到私钥（SecretKey），然后用和客户端一样的计算方式，计算出服务端签名，并和请求的Authorization Header进行对比。当签名完全匹配时，才继续进行服务。

技术优势

基于公钥(AccessKey)能够验证请求者的身份，并允许对其进行精细化的权限控制，比如BucketPolicy、Acl等。
能通过签名中的地域和服务信息，约束请求的使用范围，限制请求用于某些其他的地方。
能够有效防止请求被篡改。

现有机制的痛点

部分客户出于某些考虑，无法使用HTTPS传输，只使用TOS V4签名，在此场景下，为了保证传输安全，必须在签名中携带有效数据的Checksum。而为了获取有效数据的Checksum，客户端需要先将全部数据读入内存，提前计算出Checksum，在发送请求时，又要再次把文件读入内存进行发送，反复的内存拷贝会带来额外的性能开销，导致客户端性能降低。
进行未知长度的数据上传时，客户无法提前预知完整数据的Checksum，只能边读边算，这种场景下，就无法提前携带Checksum进行签名，无法保障数据传输的安全性。
客户上传大文件时，如果刚开始上传就发生的数据异常，也需要传输全部数据后，服务端再根据Checksum的校验结果来拦截请求，造成了带宽和性能上的浪费。

TOS推出流式安全传输方案

边传边验：多分块链式签名验证机制

将请求的HTTP Body拆分为多个固定长度或者可变长度的分块进行上传，每个分块都拥有独立的分块签名，本分块签名中会包含分块数据的Checksum信息以及前一个分块的签名，服务端在接受数据时，会边接收数据边验证签名的正确性。

示意图

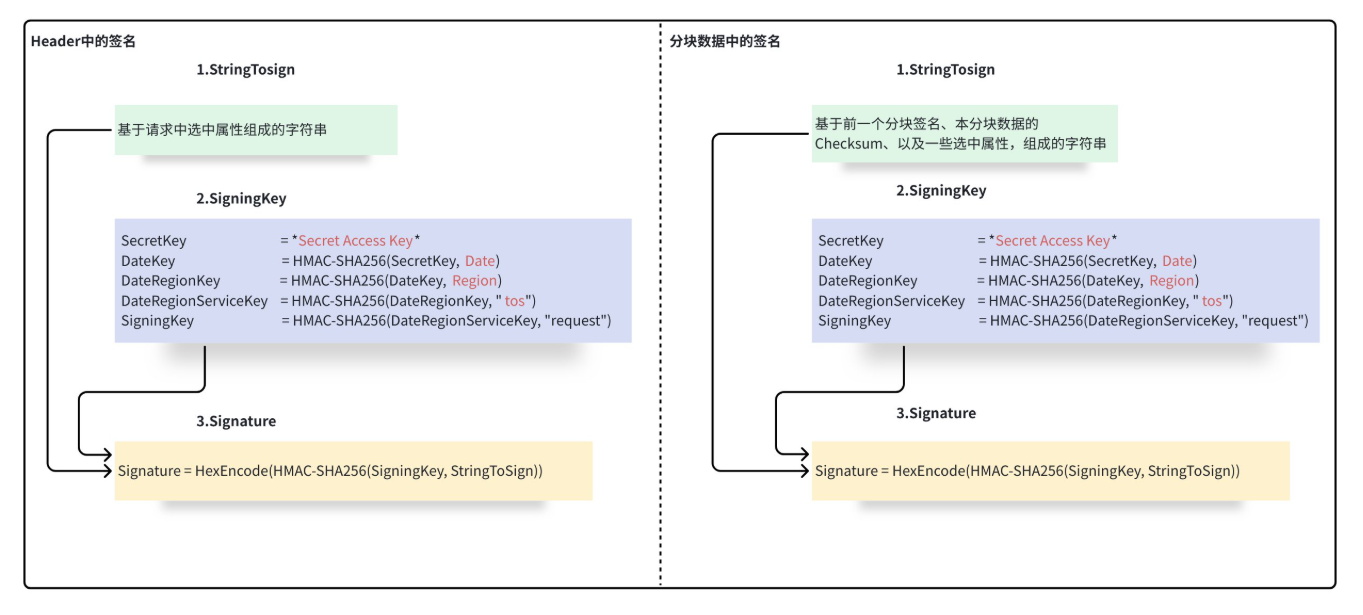

1、多分块链式签名构造示意图

picture.image

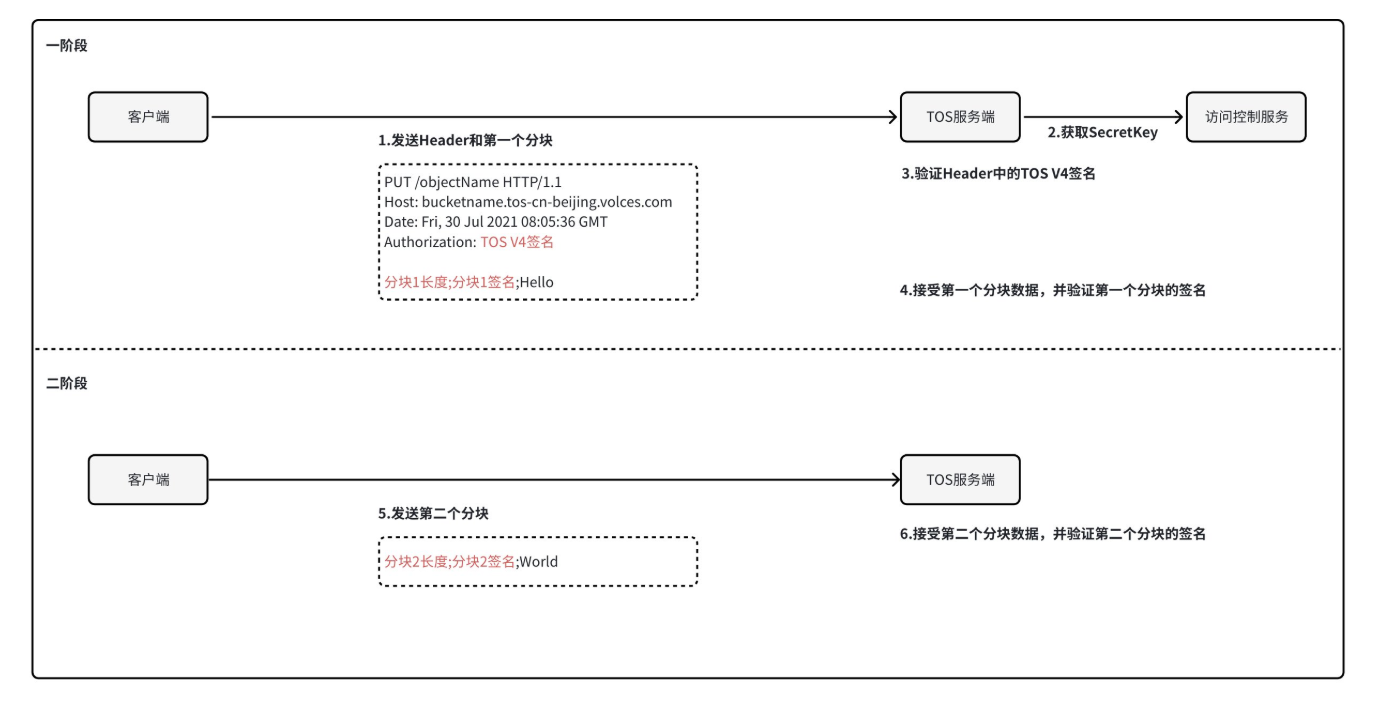

2、多分块链式签名验证示意图

picture.image

原理

1、构造规范化请求： 客户端将待发送HTTP请求的Method、URI、Query、Headers通过固定的顺序进行排列，得到CanonicalRequest字符串。

CanonicalRequest =
    HTTPMethod + '\n' +
    CanonicalURI + '\n' +
    CanonicalQueryString + '\n' +
    CanonicalHeaders + '\n' +
    SignedHeaders + '\n' +
    HashedPayload

参数说明见附录一。

2、创建签名字符串（StringToSign）： 将请求时间、地域、服务名称、CanonicalRequest的Hash值等信息拼接成一个字符串。

StringToSign = Algorithm + '\n' + RequestDate + '\n' + CredentialScope + '\n' + HexEncode(Hash(CanonicalRequest))

参数说明见附录二。

3、计算签名密钥（SigningKey）： 客户端基于自身账号的私钥（SecretKey），结合当前时间、地域、服务名称等信息，计算出一个临时的签名SigningKey。

SecretKey = *Secret Access Key*
DateKey = HMAC-SHA256(SecretKey, Date)
DateRegionKey = HMAC-SHA256(DateKey, Region)
DateRegionServiceKey = HMAC-SHA256(DateRegionKey, "tos")
SigningKey = HMAC-SHA256(DateRegionServiceKey, "request")

4、计算种子签名： 客户端将CanonicalRequest和SigningKey通过公开的算法计算出种子签名SeedSignature。

SeedSignature = HexEncode(HMAC-SHA256(SigningKey, StringToSign))

5、构建Authorization Header： 客户端将账号的公钥(AccessKey)、构造规范化请求的构造范围、SeedSignature字符串，添加在请求的Header中。

Authorization: TOS4-HMAC-SHA256 Credential={AccessKeyId}/{CredentialScope},SignedHeaders={SignedHeaders}, Signature={SeedSignature}

6、服务端验证种子签名： 通过公开算法，计算签名并和Header中的种子签名对比。

7、构建第一个分块的签名并发送数据： 将SeedSignature、本分块数据的Checksum、当前时间、地域、服务名称，使用公开算法，计算出ChunkSignature1，并且携带在分块数据的HTTP Body开头。

7.1、创建分块待签名字符串（StringToSign）： 签名字符串由签名算法、请求日期、信任状、前一个签名字符串、空行哈希值、分块内容哈希值组成。

StringToSign = Algorithm + '\n' + RequestDate + '\n' + CredentialScope + '\n' + PreviousSignature + '\n' + Hash("") + '\n' + Hash(ChunkData)

PreviousSignature指前一个分块的签名。如果当前分块是第一个分块，那么PreviousSignature指第4步得到的SeedSignature。
Hash("")是固定值：e3b0c44298fc1c149afbf4c8996fb92427ae41e4649b934ca495991b7852b855

7.2、计算签名字符串： 计算得到ChunkSignature1。

计算方式同第3、4步骤。

7.3、构建分块的负载： 将签名内容拼接到有效数据前方。

string(IntHexBase(ChunkSize)) + ";chunk-signature=" + ChunkSignature + \r\n + ChunkData + \r\n

IntHexBase() 是将整数转化为十六进制数的函数。例如，若分块大小为65536，则十六进制字符串为“10000“。
ChunkSize指分块有效数据大小，不包含签名和格式数据。
ChunkSignature指7.2步骤得到的签名字符串。
ChunkData指分块有效数据。

8、服务端接收数据并验证分块签名： 通过公开算法，计算签名并和ChunkSignature1进行比对。

9、构建第二个分块的签名并发送数据： 将ChunkSignature1、本分块数据的Checksum、当前时间、地域、服务名称，使用公开算法，计算出ChunkSignature2，并且携带在分块数据的HTTP Body开头。

详细计算方式同第7步。

10、服务端接收数据并验证分块签名： 通过公开算法，计算签名并和ChunkSignature2进行比对。

......

11、构建第N个分块的签名并发送数据： 将ChunkSignatureN-1、本分块数据的Checksum、当前时间、地域、服务名称，使用公开算法，计算出ChunkSignatureN，并且携带在分块数据的HTTP Body开头。

详细计算方式同第7步。

12、服务端接收数据并验证分块签名： 通过公开算法，计算签名并和ChunkSignatureN进行比对，请求完成。

技术优势

通过流式上传的方式，能够避免客户端需要先读入所有数据，提前计算Checksum之后，再进行上传，导致的性能浪费。
对于未知长度的数据，可以不用预知数据的Checksum，可以边传输边计算分块Checksum，从而保证传输安全。
有效抗击中间人攻击，使其无法单独篡改某个分块而不破坏签名链。
服务端逐块验证签名，无需等待全部传输完成才发现传输异常，能提前识别异常，节省客户端开销。

端到端完整性防护：尾部校验机制

在多分块上传格式的基础上，支持在数据的末尾，通过Trailing Header的形式，携带完整数据的Checksum，用于服务端的数据完整性和正确性校验。

示意图

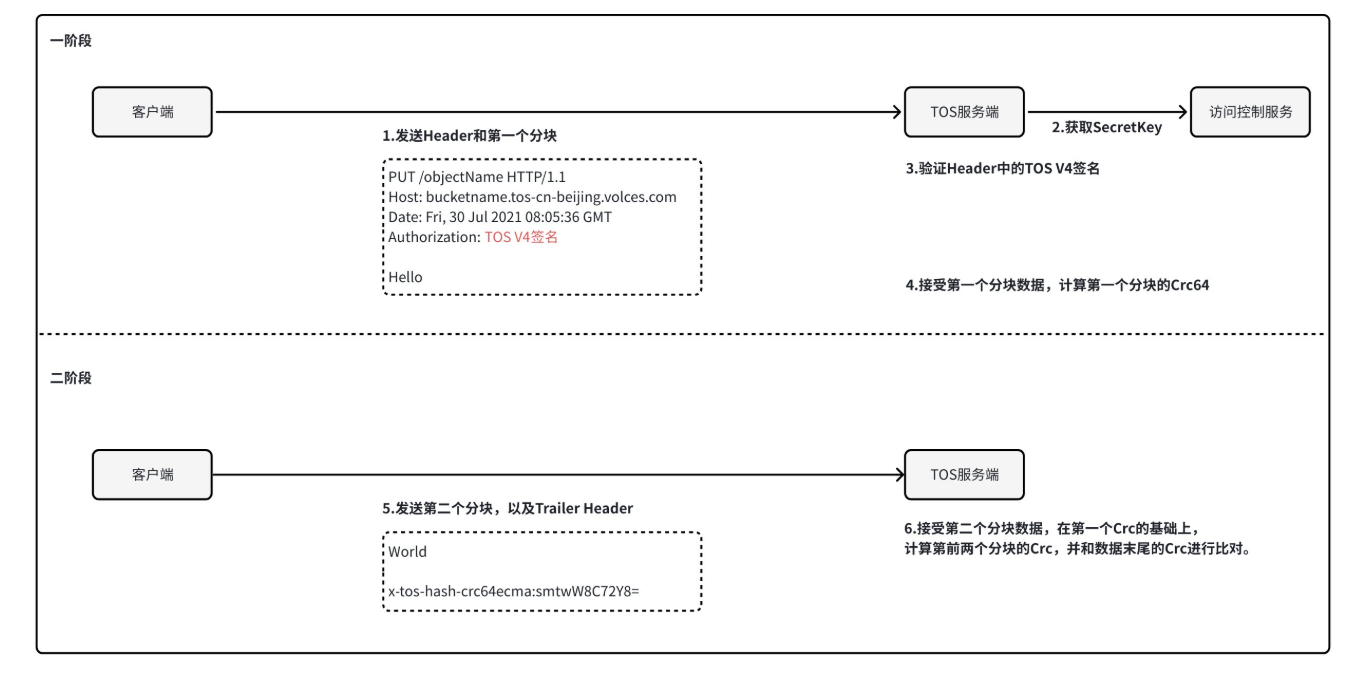

1、尾部校验流程意图

picture.image

原理

1、构造规范化请求： 客户端将待发送HTTP请求的Method、URI、Query、Headers、HTTP Body的Checksum通过固定的顺序进行排列，得到CanonicalRequest字符串。

CanonicalRequest =
    HTTPMethod + '\n' +
    CanonicalURI + '\n' +
    CanonicalQueryString + '\n' +
    CanonicalHeaders + '\n' +
    SignedHeaders + '\n' +
    HashedPayload

参数说明见附录一。

2、创建签名字符串（StringToSign）： 将请求时间、地域、服务名称、CanonicalRequest的Hash值等信息拼接成一个字符串。

StringToSign = Algorithm + '\n' + RequestDate + '\n' + CredentialScope + '\n' + HexEncode(Hash(CanonicalRequest))

参数说明见附录二。

3、计算签名密钥（SigningKey）： 客户端基于自身账号的私钥（SecretKey），结合当前时间、地域、服务名称等信息，计算出一个临时的签名SigningKey。

SecretKey = *Secret Access Key*
DateKey = HMAC-SHA256(SecretKey, Date)
DateRegionKey = HMAC-SHA256(DateKey, Region)
DateRegionServiceKey = HMAC-SHA256(DateRegionKey, "tos")
SigningKey = HMAC-SHA256(DateRegionServiceKey, "request")

4、计算签名： 客户端将CanonicalRequest和SigningKey通过公开的算法计算出签名Signature。

Signature = HexEncode(HMAC-SHA256(SigningKey, StringToSign))

5、构建Authorization Header： 客户端将账号的公钥(AccessKey)、构造规范化请求的构造范围、Signature字符串，添加在请求的Header中。

Authorization: TOS4-HMAC-SHA256 Credential={AccessKeyId}/{CredentialScope},SignedHeaders={SignedHeaders}, Signature={Signature}

6、服务端验证签名： 通过公开算法，计算签名并和Header中的签名对比。

7、发送第一个分块数据： 发送数据的同时，在客户端本地流式计算本分块的Checksum，缓存在客户端内存中。

8、发送第二个分块数据： 发送数据的同时，在客户端本地流式计算本分块的Checksum，缓存在客户端内存中。

......

9、发送第N个分块数据： 发送数据的同时，在客户端本地流式计算本分块的Checksum，缓存在客户端内存中。

10、发送Trailing Header： 将完整数据的Checksum以固定的格式追加到有效数据末尾。

x-tos-hash-crc64ecma:Base64EncodeChecksum

x-tos-hash-crc64ecma：TOS支持Crc64ECMA、Crc32、SHA256、SHA1等Checksum算法。这里示例为Crc64ECMA。

Base64EncodeChecksum：将完整数据的Checksum，进行Base64编码后得到的定长数据。

11、服务端验证Trailing Checksum： 在接收分块数据时，流式计算Checksum，并和Trailing Header的Checksum进行比对，验证通过后继续服务。

技术优势

通过流式计算Checksum的方式，避免客户端需要先读入所有数据，提前计算Checksum之后，再进行上传，导致的性能浪费。
对于未知长度的数据，可以不用预知数据的Checksum，可以边传输边计算分块Checksum，从而保证传输安全。
能够端到端验证数据的完整性和正确性。
支持和多分块链式签名同时使用，同时使用时可以结合二者的优点，既能逐块验证数据正确性，提前发现数据错误，又能端到端完整验证数据正确性。同时多分块链式签名中使用HMAC-SHA256算法计算分块Checksum，Trailing Checksum使用Crc64算法计算Checksum，使用不同的算法可以降低Hash碰撞概率。

总结对比

方案	传输过程防篡改	端到端Checksum校验	流式Checksum校验	客户端内存占用优化
HTTPS	✅	❌	❌	❌
TOS V4签名	✅	✅	❌	❌
多分块链式签名	✅	❌	✅	✅
尾部校验	✅	✅	❌	✅
多分块链式签名 + 尾部校验	✅	✅	✅	✅

AWS S3 SDK兼容性

TOS兼容S3 Multiple Chunks签名的访问请求。

同时也兼容S3 Multiple Chunks Including Trailing Headers的访问请求。

目前AWS S3 SDK默认采用Multiple Chunks签名的访问请求，国内云厂商暂时只有TOS公开支持。

最佳实践建议

协议层建议采用HTTPS的方式进行传输。

应用层的保护措施，建议“多分块链式签名”和“尾部校验”中至少选择一种，或者两种同时使用进行上传。

附录一：CanonicalRequest参数说明

HTTPMethod：HTTP 请求的 Method，如 PUT、GET、HEAD、DELETE 等。
CanonicalURI ：UriEncode( <PATH> )
- 如果 URL 中的 PATH 为空，则 CanonicalURI为/。
- 如果完整路径为 https://bucketname.tos-cn-beijing.volces.com/object，则CanonicalURI为/object。
CanonicalQueryString：请求中 Query 参数的编码格式：
- UriEncode( ) + '=' + UriEncode( ) + '&' + UriEncode( ) + '=' + UriEncode( ) + '&' +
- ...
- UriEncode( ) + '=' + UriEncode( )
- 请求中的 Query 参数编码后按照 ASCII 字节顺序进行上述格式处理。
- 所有 Query 参数必须参与计算。
- 如果没有 Query 参数，则 CanonicalQueryString 为空字符串。
CanonicalHeaders ：请求中 Header 的编码格式：

Lowercase( ) + ':' + Trim( ) + '\n'

Lowercase( ) + ':' + Trim( ) + '\n'

...

Lowercase( ) +':' + Trim( ) + '\n'
- HeaderName 按字典序排列。
- CanonicalHeaders 不必包含全部头域。
- 如果请求中存在 Content-Type 头域，则 CanonicalHeaders 必须包含该头域。
- CanonicalHeaders 必须包含 host 头域。
- 使用临时 AK/SK 鉴权时，必须携带 x-tos-security-token，CanonicalHeaders 必须包含该头域。
- CanonicalHeaders 必须包含所有 x-tos-* 的头域。
SignedHeaders：指明参与签名的 Header 有哪些：

Lowercase( ) + ';' + Lowercase( ) + ... + Lowercase( )
- CanonicalHeaders 中的 HeaderName 按字典序排列。
- SignedHeaders 里的 HeaderName 必须在请求的头域中。
HashedPayload
- TOS V4签名携带Checksum方式：Hex(SHA256Hash()
- 多分块链式签名：STREAMING-TOS4-HMAC-SHA256-PAYLOAD
- 尾部校验：STREAMING-UNSIGNED-PAYLOAD-TRAILER
- 多分块链式签名 + 尾部校验：STREAMING-TOS4-HMAC-SHA256-PAYLOAD-TRAILER

附录二：StringToSign参数说明

参数	说明
Algorithm	指代签名的算法，目前仅支持 HMAC-SHA256 的签名算法。
RequestDate	指代请求 UTC 时间，请使用如下格式：yyyyMMddTHHmmssZ。
CredentialScope	指代凭证范围值，格式为：yyyyMMdd/region/tos/request。
CanonicalRequest	指代规范化请求的结果。
