大家好,我是老杜,是一名资深架构师。

点这里 ↓↓↓ 记得 关注✔ 标星⭐ 哦

导语:如何看懂AI

我想要学习AI的时候,网上找了一下都没有特别理想的架构图,我们都知道学习一项新的技术,不能从小看大,要从大看小,有了大致的概念以后,再去细分领域钻研,那么肯定能对你了解整个体系有很大的帮助,能够加快你学习的进度。我梳理了一份人工智能架构图,根据我所了解的,以及AI补充,将整体架构分为基础设施层、数据层、底层基础层、核心技术层、大模型层、系统架构层、应用层、安全与伦理这几大板块。

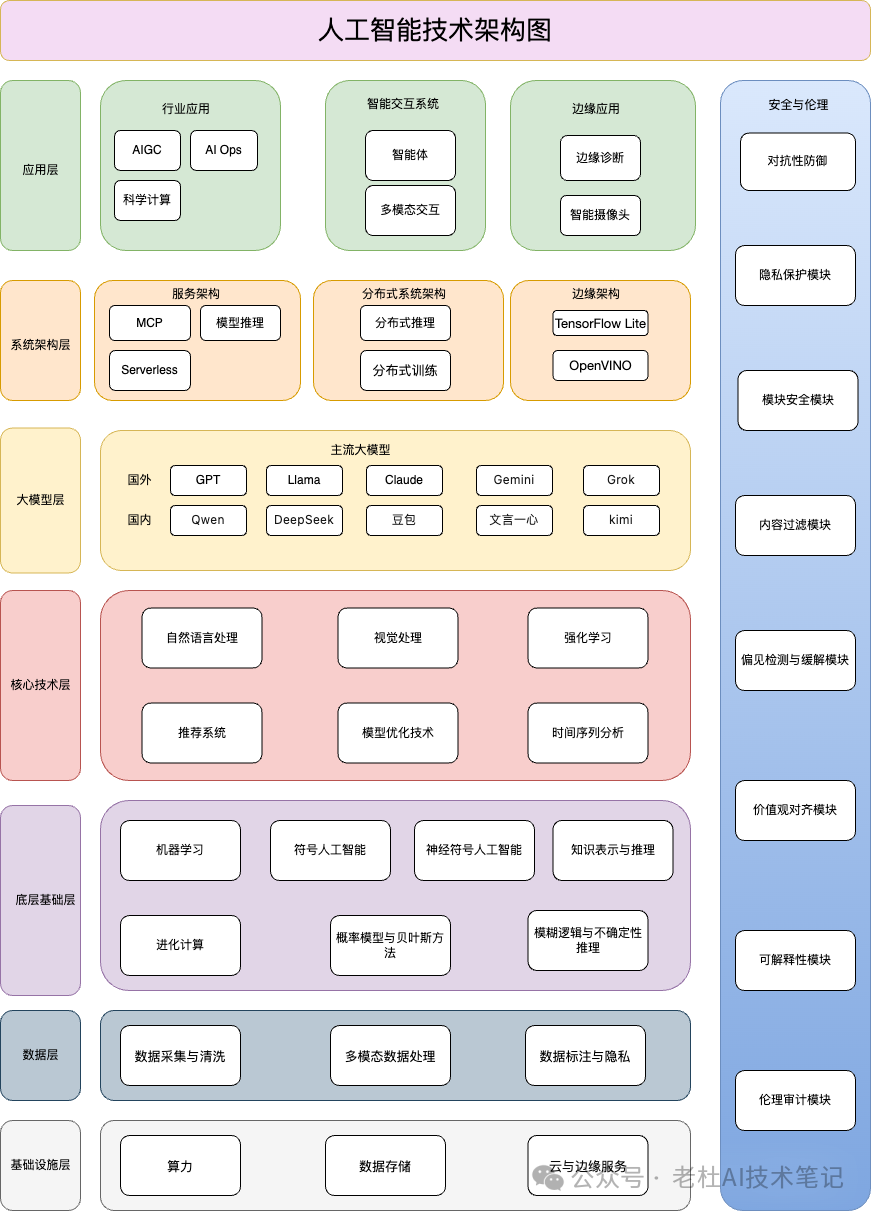

高清架构图

picture.image

  1. 基础设施层

提供计算和存储支持,适应边缘与云端需求。

算力

  • GPU

NVIDIA H100, A100

  • TPU

Google TPU v5

  • 边缘芯片

Intel Loihi, NVIDIA Jetson

数据存储

  • 云存储

AWS S3, Google Cloud Storage

  • 版本控制

DVC, Git LFS

  • 数据湖

Delta Lake, Hadoop HDFS

云与边缘服务

AWS SageMaker, Azure ML, 阿里云PAI

  • 边缘

Edge Impulse, OpenVINO Toolkit


  1. 数据层

支持AI的核心数据处理和知识管理。

数据采集与清洗

  • 采集

IoT传感器, API, Scrapy爬虫

  • 清洗

异常检测, 缺失值填补(KNN), 去噪(Autoencoder)

  • 实时流

Kafka, Flink

多模态数据处理

  • 类型

图像(RGB、深度), 语音(MFCC), 文本(Tokenization)

  • 融合

多传感器融合, 知识图谱嵌入

  • 动态更新

增量数据流, 选择性学习

数据标注与隐私

  • 标注

主动学习, 弱监督, Prodigy

  • 隐私

差分隐私, 联邦学习数据标注


  1. 底层基础层

3.1 符号人工智能(Symbolic AI)

定义: 基于逻辑规则、符号表示和推理,模拟人类的高层次认知。
核心原理:

  • 使用符号表示知识
  • 逻辑推理或规则系统进行决策
  • 强调可解释性和显式知识表示

核心技术:

  • 专家系统: MYCIN
  • 逻辑编程: Prolog, Datalog
  • 知识表示: 语义网络、框架、ontologies(OWL)
  • 自动推理: 一阶逻辑推理、SAT求解器

主流工具与示例:

  • 工具: Prolog, Cyc, SPARQL, Z3
  • 示例: DeepMind AlphaCode, Claude 3.5

应用场景: 法律推理, 医疗诊断, 知识图谱查询
挑战: 知识获取瓶颈, 泛化能力有限


3.2 神经符号人工智能(Neuro-Symbolic AI)

定义: 结合ML的神经网络与符号AI的逻辑推理,兼顾数据驱动和可解释性。
核心原理:

  • 神经网络提取低层次特征
  • 符号系统进行高层次推理
  • 集成方法包括符号嵌入、神经逻辑编程、知识图谱增强

核心技术:

  • 符号嵌入: TensorLog
  • 神经逻辑编程: Logic Tensor Networks
  • 因果推理: DoWhy, CausalML
  • 知识图谱增强: GraphSAGE, TransE

主流工具与示例:

  • 工具: DeepMind Neuralogic, TensorLog, PyReason
  • 示例: Claude 3.5, DeepSeek R-1, Grok 3

应用场景: 可解释诊断, 法律合规性检查, 知识驱动QA
挑战: 神经-符号对齐, 计算复杂度


3.3 进化计算(Evolutionary Computation)

定义: 受生物进化启发,通过迭代优化搜索解空间。
核心原理:

  • 基于种群的搜索算法,模拟自然选择
  • 不依赖梯度优化,适合非连续、非微分问题
  • 强调全局优化

核心技术:

  • 遗传算法(GA): 基因交叉和变异
  • 进化策略(ES): CMA-ES
  • 遗传编程(GP): 树形程序结构
  • 神经进化: NEAT

主流工具与示例:

  • 工具: DEAP, EvoJAX, PyGAD
  • 示例: Google AutoML, DeepSeek R-1

应用场景: 神经架构搜索(NAS), 超参数优化, 机器人控制
挑战: 计算成本高, 收敛速度慢


3.4 知识表示与推理(KRR)

定义: 研究如何用结构化方式表示知识并进行推理。
核心原理:

  • 形式化表示存储知识
  • 基于逻辑或概率推理推导
  • 强调语义一致性和可扩展性

核心技术:

  • 知识图谱: RDF, SPARQL, TransE
  • Ontology工程: OWL, Protégé
  • 概率推理: 贝叶斯网络, 马尔可夫逻辑网络
  • 规则推理: SWRL, Datalog

主流工具与示例:

  • 工具: Neo4j, Protégé, Stardog, SPARQL
  • 示例: Grok 3, DeepSeek R-1, Wikidata

应用场景: 语义搜索, 智能问答, 企业知识管理
挑战: 知识规模化, 动态更新


3.5 概率模型与贝叶斯方法

定义: 利用概率分布建模不确定性,适用于小数据场景。
核心原理:

  • 概率论和统计推断建模联合分布
  • 贝叶斯定理更新后验概率
  • 适合不确定性建模

核心技术:

  • 贝叶斯网络: 动态贝叶斯网络, HMM
  • 概率图模型: 马尔可夫随机场, CRF
  • 变分推理: VAE, 变分贝叶斯
  • 蒙特卡洛方法: MCMC, 粒子滤波

主流工具与示例:

  • 工具: PyMC, Stan, Edward, TensorFlow Probability
  • 示例: DeepSeek R-1, Qwen 2, Grok 3

应用场景: 风险评估, 异常检测, 序列标注
挑战: 计算复杂度, 先验选择


3.6 模糊逻辑与不确定性推理

定义: 处理不精确或模糊的知识,通过模糊集建模不确定性。
核心原理:

  • 模糊集表示部分真值
  • 模糊规则(IF-THEN)推理
  • 人类直觉建模

核心技术:

  • 模糊集与隶属函数: 三角隶属, 梯形隶属
  • 模糊规则系统: Mamdani, Sugeno推理
  • 模糊控制: 模糊PID控制器
  • 模糊神经网络: 结合ML的模糊推理

主流工具与示例:

  • 工具: scikit-fuzzy, FuzzyLite, MATLAB Fuzzy Toolbox
  • 示例: Qwen 2, DeepSeek R-1

应用场景: 智能控制, 决策支持, 机器人导航
挑战: 规则设计复杂, 泛化能力有限


3.7 机器学习

定义: 通过数据训练模型,识别模式并预测或决策。
核心原理:

  • 数据驱动算法训练模型
  • 损失函数优化参数
  • 特征工程和超参数调优

核心技术:

  • 监督学习: 回归, 分类
  • 无监督学习: 聚类, PCA
  • 强化学习: 奖励优化
  • 深度学习: 多层神经网络

主流工具与示例:

  • 工具: TensorFlow, PyTorch, Scikit-learn
  • 示例: LLaMA, Gemini

应用场景: 图像识别, NLP, 推荐系统
挑战: 数据需求大, 计算密集, 解释性差


  1. 核心技术层

4.1 自然语言处理(NLP)

定义: 分析和生成人类语言,理解文本或语音。
核心原理:

  • 统计模型或神经网络处理语言
  • 词嵌入和注意力机制捕捉语义
  • 上下文理解,多语言环境

核心技术:

  • 词嵌入: Word2Vec, BERT
  • 序列建模: RNN, Transformer
  • 文本生成: GPT, T5

主流工具与示例:

  • 工具: NLTK, Hugging Face Transformers, spaCy
  • 示例: Grok, Qwen

应用场景: 聊天机器人, 机器翻译, 文本分类
挑战: 语义歧义, 多语言支持, 数据标注难度


4.2 视觉处理

定义: 分析图像或视频,识别对象和模式。
核心原理:

  • 卷积神经网络提取特征
  • 图像分割和目标检测
  • 实时处理,复杂场景

核心技术:

  • CNN
  • 目标检测: YOLO, Faster R-CNN
  • 图像生成: GAN

主流工具与示例:

  • 工具: OpenCV, TensorFlow, PyTorch
  • 示例: Claude, DeepSeek

应用场景: 自动驾驶, 面部识别, 医疗影像
挑战: 计算资源需求高, 光照变化影响, 标注数据稀缺


4.3 强化学习

定义: 通过试错和奖励优化决策。
核心原理:

  • 马尔可夫决策过程建模
  • Q学习或策略梯度优化动作
  • 探索与利用平衡

核心技术:

  • Q学习: Q-Table, Deep Q-Network
  • 策略梯度: REINFORCE, PPO
  • 多智能体RL: MARL

主流工具与示例:

  • 工具: OpenAI Gym, Stable-Baselines, Ray
  • 示例: Grok, Kimi

应用场景: 机器人导航, 游戏AI, 资源管理
挑战: 训练时间长, 奖励函数设计难, 泛化性不足


4.4 推荐系统

定义: 分析用户行为,预测兴趣并提供个性化建议。
核心原理:

  • 协同过滤或内容相似性建模
  • 矩阵分解和深度学习优化推荐
  • 用户反馈,动态偏好

核心技术:

  • 协作过滤: UserCF, ItemCF
  • 内容推荐: TF-IDF, 神经网络
  • 混合推荐: Wide&Deep, BERT4Rec

主流工具与示例:

  • 工具: Surprise, LightFM, TensorFlow Recommenders
  • 示例: Gemini, LLaMA

应用场景: 电商推荐, 流媒体, 社交媒体
挑战: 冷启动问题, 隐私保护, 实时更新难度


4.5 模型优化技术

定义: 通过调整参数提升性能。
核心原理:

  • 梯度下降优化损失函数
  • 正则化防止过拟合
  • 计算效率,资源限制

核心技术:

  • 梯度下降: SGD, Adam
  • 剪枝与量化: 模型压缩
  • 知识蒸馏: 从大模型转移知识

主流工具与示例:

  • 工具: TensorRT, ONNX, PyTorch Lightning
  • 示例: Claude, Qwen

应用场景: 移动设备部署, 边缘计算, 实时推理
挑战: 性能与精度平衡, 优化复杂性, 跨平台兼容性


4.6 时间序列分析

定义: 处理时序数据进行预测。
核心原理:

  • 自回归和移动平均建模
  • 傅里叶变换提取周期性
  • 趋势和噪声分离

核心技术:

  • ARIMA
  • LSTM
  • Prophet

主流工具与示例:

  • 工具: Statsmodels, Prophet, TensorFlow Time Series
  • 示例: DeepSeek, Grok

应用场景: 股票预测, 天气预报, 需求预测
挑战: 数据噪声干扰, 长期预测精度低, 计算复杂性


  1. 大模型层

🌍 国际主流大模型(国外)

模型名称开发者是否开源官方文档链接
Llama3 / Llama3.1Metahttps://www.llama.com/docs/get-started4

(https://www.llama.com)

| | Llama2 | Meta | 是 | https://www.llama.com/docs/get-started | | GPT-4 / GPT-4o | OpenAI | 否 | OpenAI 官方帮助文档 - GPT-4 | | GPT-3.5 / GPT-3 | OpenAI | 否 | OpenAI 官方帮助文档 - GPT-3.5 | | Claude 3 / Sonnet / Opus | Anthropic | 否 | https://docs.anthropic.com/claude/reference/introduction | | Gemini / Gemini Ultra | Google | 否 | Google AI 官方文档 - Gemini | | PaLM / PaLM 2 | Google | 否 | Google AI 官方文档 - PaLM 2 | | BERT / T5 | Google | 是 | https://huggingface.co/docs/transformers/model\_doc/t5 | | Falcon | TII | 是 | https://falconllm.tii.ae/documentation | | StableLM | Stability AI | 是 | https://stability.ai/blog/stablelm-open-large-language-models | | MPT | MosaicML (Databricks) | 是 | https://www.mosaicml.com/blog/mpt-7b | | Dolly | Databricks | 是 | https://www.databricks.com/blog/2023/04/12/dolly-first-open-commercially-viable-instruction-tuned-llm | | RedPajama | Together AI | 是 | https://together.xyz/blog/redpajama | | BLOOM / BLOOMZ | BigScience | 是 | https://bigscience.huggingface.co/docs/bloom-docs | | Koala | UC Berkeley | 是 | https://bair.berkeley.edu/blog/2023/04/03/koala/ | | Alpaca | Stanford | 是 | https://crfm.stanford.edu/2023/03/13/alpaca.html | | Vicuna | LMSYS | 是 | https://lmsys.org/blog/2023-03-30-vicuna/ |


🇨🇳 国内主流大模型(中国)

模型名称开发者是否开源官方文档链接
Qwen / 通义千问系列阿里巴巴部分开源https://help.aliyun.com/zh/dashscope/developer-reference/quick-start
ERNIE Bot / 文心一言系列百度https://wenxin.baidu.com/
HunYuan / 混元系列腾讯https://cloud.tencent.com/product/hunyuan
Pangu / 盘古系列华为部分开源https://www.huaweicloud.com/product/pangu.html
星火大模型科大讯飞https://xinghuo.xfyun.cn/
Baichuan / 百川系列百川智能https://github.com/baichuan-inc/Baichuan-7B
DeepSeekDeepSeekhttps://www.deepseek.com/
MinimaxMinimaxhttps://minimax.chat/
GLM / ChatGLM 系列智谱AIhttps://chatglm.cn/
MOSS复旦大学https://moss.fastnlp.top/
WuDao 2.0智源研究院https://wudaoai.cn/
LingYue小米https://www.mi.com/
Yi商汤科技https://www.sensetime.com/cn
X-Distill字节跳动https://www.bytedance.com/
HuaHua小鹏汽车https://www.xiaopeng.com/


  1. 系统架构层

支持AI模型高效运行的框架和基础设施。

服务架构

  • 微服务(MCP)
  • 技术: FastAPI, gRPC, Consul
  • 应用: 推理服务, 数据流处理
  • 模型推理
  • 框架: Triton Inference Server, ONNX Runtime
  • 技术: 动态批处理, 模型分片
  • Serverless
  • 平台: AWS Lambda, Google Cloud Functions
  • 应用: 事件驱动推理

分布式系统

  • 分布式训练
  • 数据并行: PyTorch DDP, Horovod
  • 模型并行: DeepSpeed ZeRO, Megatron-LM
  • 流水线并行: PipeDream, GPipe
  • 分布式推理
  • 技术: 负载均衡(Nginx), 模型分片
  • 工具: Ray Serve, Kubernetes

边缘架构

  • 框架: TensorFlow Lite, OpenVINO
  • 优化: 量化(INT8), 剪枝(Weight Sparsification)

  1. 应用层

AI技术在实际场景中的落地应用。

行业应用

  • AIGC(AI生成内容)
  • 文本: GPT-4, LLaMA
  • 图像/视频: DALL·E 3, Video Diffusion Models
  • 音乐: MusicLM, Jukebox
  • 科学计算
  • 分子建模: AlphaFold 3, GNN
  • 气候模拟: 深度学习预测模型
  • AI运维(AIOps)
  • 异常检测: Isolation Forest, Autoencoder
  • 资源优化: PPO强化学习调度

智能交互系统

  • 智能体(Agent)
  • 对话: RAG, Chain of Thought
  • 任务: 多模态任务规划
  • 领域特定智能
  • 医疗: ResNet疾病预测, YOLOv8影像分析
  • 金融: LightGBM风控模型, LSTM交易预测
  • 多模态交互
  • 技术: CLIP, Whisper
  • 应用: 智能客服, 多模态搜索

边缘智能应用

  • 实时推理
  • 边缘诊断: TinyML
  • 智能摄像头: YOLOv8-Tiny
  • 低功耗优化
  • 模型剪枝: Channel Pruning
  • 混合精度推理

  1. 安全与伦理

8.1 对抗性防御模块

保护对象: ML, NLP, CV, RL
作用: 防御对抗性攻击,确保模型鲁棒性。
核心技术:

  • 对抗训练
  • 输入净化
  • 防御性蒸馏

工具与示例:

  • 工具: ART, CleverHans
  • 示例: Grok 3, DeepSeek R-1, Qwen 3

应用: 自动驾驶图像识别, 对话系统

挑战: 新攻击类型, 计算成本


8.2 隐私保护模块

保护对象: ML, NLP, CV, 推荐系统, 时间序列分析
作用: 防止训练数据或用户数据泄露。
核心技术:

  • 差分隐私
  • 联邦学习
  • 同态加密
  • 安全多方计算

工具与示例:

  • 工具: PySyft, TensorFlow Privacy, CrypTFlow
  • 示例: DeepSeek R-1, Qwen 3, Claude 3.7

应用: 电商用户数据保护, 医疗影像隐私

挑战: 精度损失, 计算复杂度


8.3 模型安全模块

保护对象: ML, NLP, CV, RL
作用: 防止模型窃取、篡改或滥用。
核心技术:

  • 模型水印
  • 访问控制
  • 后门检测

工具与示例:

  • 工具: TensorFlow Model Security, OpenMined
  • 示例: Claude 3.7, Grok 3, DeepSeek R-1

应用: 商业对话模型保护, 人脸识别模型防窃取

挑战: 水印移除, 后门检测复杂性


8.4 内容过滤模块

保护对象: NLP, CV
作用: 检测和过滤有害或不道德输出。
核心技术:

  • 文本分类
  • 图像审核
  • 规则过滤

工具与示例:

  • 工具: Perspective API, Hugging Face Content Moderation
  • 示例: Grok 3, Mistral Pixtral

应用: 社交媒体对话, AIGC内容审查

挑战: 上下文理解, 文化差异


8.5 偏见检测与缓解模块

保护对象: ML, NLP, 推荐系统
作用: 识别和减少模型偏见。
核心技术:

  • 偏见检测
  • 数据平衡
  • 后处理

工具与示例:

  • 工具: AIF360, Fairlearn, What-If Tool
  • 示例: Qwen 3, Claude 3.7, DeepSeek R-1

应用: 公平电商推荐, 招聘文本分析

挑战: 多维度偏见, 公平性定义争议


8.6 可解释性模块

保护对象: ML, NLP, CV, RL
作用: 解释模型决策,增强透明性。
核心技术:

  • 特征重要性
  • 注意力可视化
  • 神经符号AI

工具与示例:

  • 工具: SHAP, LIME, InterpretML
  • 示例: DeepSeek R-1, Grok 3, Qwen 3

应用: 对话系统透明性, 医疗影像诊断

挑战: 复杂模型解释困难, 计算成本


8.7 价值观对齐模块

保护对象: NLP, 推荐系统
作用: 确保模型输出符合人类伦理。
核心技术:

  • RLHF
  • 宪法AI
  • 伦理约束

工具与示例:

  • 工具: TRL, Anthropic Constitution
  • 示例: Claude 3.7, Grok 3

应用: 对话机器人, 内容推荐

挑战: 价值观多样性, 过度约束


8.8 伦理审计模块

保护对象: 所有核心技术(ML, NLP, CV, RL, 推荐系统, 时间序列分析)
作用: 评估技术合规性,确保可信赖。
核心技术:

  • 审计框架
  • 风险评估
  • 合规监控

工具与示例:

  • 工具: Model Cards, AI Fairness 360
  • 示例: xAI API, Claude 3.7, DeepSeek R-1

应用: 企业AI部署, 公共政策分析

挑战: 全球标准不统一, 审计成本

写到最后

有了大的概念以后,再回首AI是不是感觉没有那么神秘了,当然AI领域的知识远不是这张图能够概述的,后面我们将一点点拆解其中的知识来分享学习。

如果有什么想法,欢迎留在评论区!别忘了🌟关注哦,可以第一时间收到文章推送呦!
