简述

本文档记录两种在Unity中使用ARCore实现图像识别的方式。

开发环境：

Unity 2021.3.29

依赖库：

    "dependencies":
    {
        "com.unity.xr.arfoundation": "4.1.5",
        "com.unity.xr.arcore": "4.1.5"
    }

方式1：

直接使用AR Foundation的2D图像跟踪API

方式2：

使用我基于AR Foundation实现的API

补充说明：这里基于AR Foundation实现的API，支持在AOT（Ahead-of-time）程序集和热更程序集中使用图像识别功能。

注意： 如需将现有项目从（已废弃）ARCore SDK for Unity 迁移到 Unity 的 AR Foundation 和（可选）ARCore Extensions，请参阅迁移指南。如需从早期版本的 AR Foundation 升级现有项目，请参阅 Unity 的升级和迁移指南。

环境配置

1、在您的项目中，前往 Window > Package Manager。

2、选择Packages旁边的Unity Registry。

3、在搜索栏中输入“AR Foundation”，找到后点击Install。

4、在搜索栏中输入“ARCore XR plugin”，找到后点击Install。

5、前往 Edit > Project Settings。在 XR Plug-in Management 中，打开 Android 标签页并启用 ARCore。

6、配置Player Settings，详情如下：

Player Settings > …	值
Other Settings > Rendering	取消选中 Auto Graphics API。如果 Vulkan 列在 Graphics APIs 下，请将其移除，因为 ARCore 尚不支持 Vulkan。
Other Settings > Package Name	使用 Java 软件包名称格式创建一个唯一的应用 ID。例如，使用 `com.example.helloAR`。
Other Settings > Minimum API Level	如果您要构建 AR 必备应用，请指定 Android 7.0 'Nougat' (API Level 24) or higher。如果您要构建 AR 可选应用，请指定 Android API Level 19 or higher。
Other Settings > Scripting Backend	选择 IL2CPP（而非 Mono）以允许在下一步中启用 ARM64 支持。在开发过程中：使用 Mono + 32 位 (ARMv7)安装 FAT（32 位 + 64 位）ARCore APK寄送到 Play 商店时：使用 IL2CPP同时启用 32 位 (ARMv7) 和 64 位 (ARM64)，以满足 Play 商店的 64 位要求可选（在 2018.3 及更高版本中受支持）：在 Build Settings 中，启用 Android App Bundles
Other Settings > Target Architectures	为了满足 Google Play 64 位要求，请启用 ARM64（64 位 ARM）。使 ARMv7（32 位 ARM）保持启用状态，以支持 32 位设备。

方式1:直接使用ARFoundation

官方文档

AR Foundation 增强图像开发指南

介绍了如何通过Unity的开发方式在应用中使用增强图像（图像识别）功能。

示例工程

ARFoundation-sample

在这个示例工程中 Assets/Scenes/ImageTracking/BasicImageTracking.unity演示了如何识别图片，并当识别到图片时，在图片位置加载一个prefab。

Assets/Scenes/ImageTracking/ImageTrackingWithMultiplePrefabs.unity演示了如何识别图片，并当识别不同图片时，在图片位置加载预设的与之对应的prefab。

关键类

ARTrackedImageManager

API接口文档

调用示例：

void OnEnable() => m_TrackedImageManager.trackedImagesChanged += OnChanged;

void OnDisable() => m_TrackedImageManager.trackedImagesChanged -= OnChanged;

void OnChanged(ARTrackedImagesChangedEventArgs eventArgs)
{
    foreach (var newImage in eventArgs.added)
    {
        // Handle added event
    }

    foreach (var updatedImage in eventArgs.updated)
    {
        // Handle updated event
    }

    foreach (var removedImage in eventArgs.removed)
    {
        // Handle removed event
    }
}

在运行时添加增强图像，示例如下：

[SerializeField]
ARTrackedImageManager m_TrackedImageManager;

void AddImage(Texture2D imageToAdd)
{
    if (!(ARSession.state == ARSessionState.SessionInitializing || ARSession.state == ARSessionState.SessionTracking))
        return; // Session state is invalid

    if (m_TrackedImageManager.referenceLibrary is MutableRuntimeReferenceImageLibrary mutableLibrary)
    {
        mutableLibrary.ScheduleAddImageWithValidationJob(
            imageToAdd,
            "my new image",
            0.5f /* 50 cm */);
    }
}

但是需要注意的是，在运行时添加增强图像的前提是，这之前存在一个ImageLibrary（可以是没有添加图像的）。

void AddImage(Texture2D imageToAdd)
{
    if (!(ARSession.state == ARSessionState.SessionInitializing || ARSession.state == ARSessionState.SessionTracking))
        return; // Session state is invalid

    var library = m_TrackedImageManager.CreateRuntimeLibrary();
    if (library is MutableRuntimeReferenceImageLibrary mutableLibrary)
    {
        mutableLibrary.ScheduleAddImageWithValidationJob(
            imageToAdd,
            "my new image",
            0.5f /* 50 cm */);
    }
}

编辑器操作

ImageLibrary定义

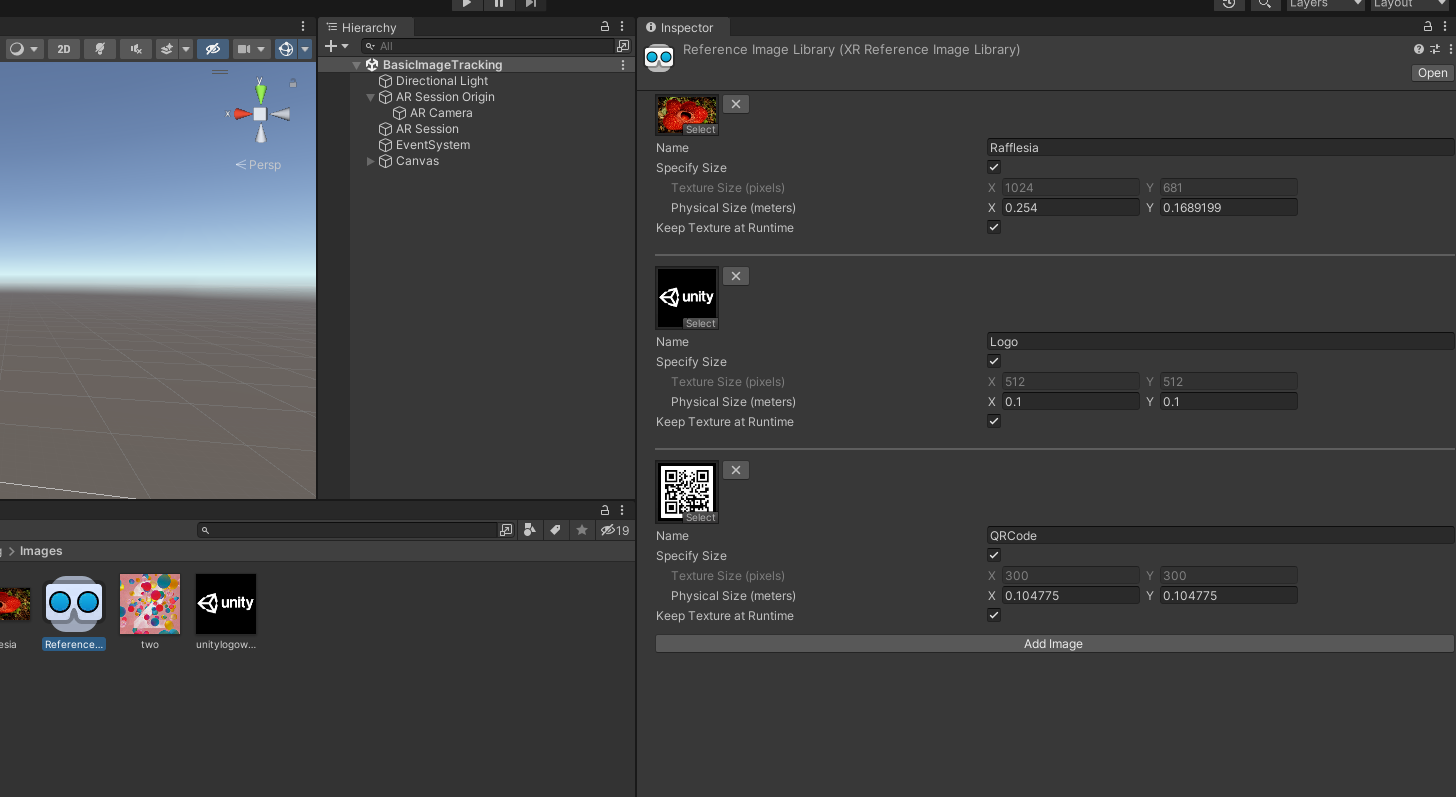

1、在Assets的目录下，右键->create->XR->Reference Image Library

2、在library中添加图像，如下图

picture.image

绑定对象

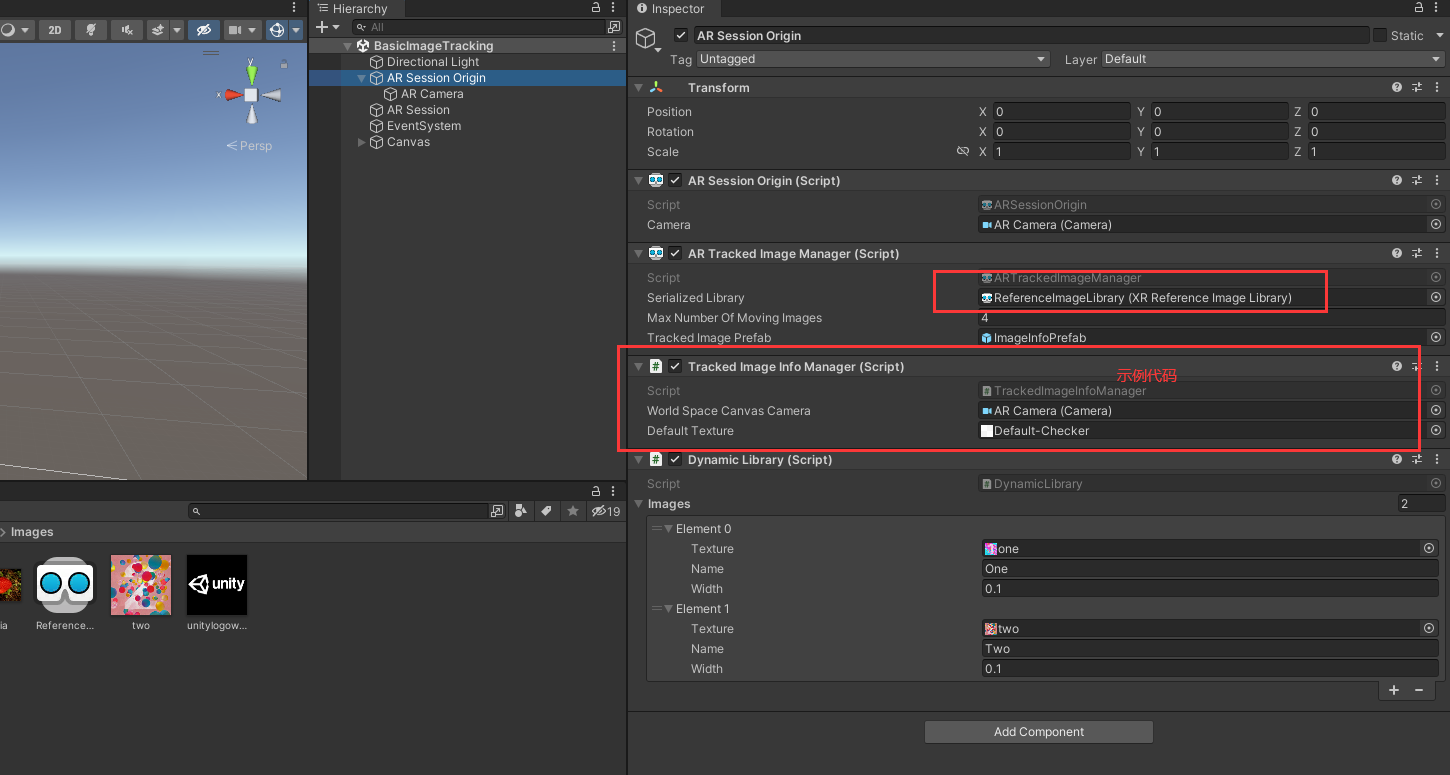

1、在AR session Origin 下添加“ARTrackedImageManager”组件（也可在层级菜单右键创建），

2、在“ARTrackedImageManager”组件中绑定“ReferenceImageLibrary”

picture.image

编写代码

以下是ARFoundation的示例代码

using System;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
using UnityEngine.XR.ARSubsystems;
using UnityEngine.XR.ARFoundation;

namespace UnityEngine.XR.ARFoundation.Samples
{
    /// This component listens for images detected by the <c>XRImageTrackingSubsystem</c>
    /// and overlays some information as well as the source Texture2D on top of the
    /// detected image.
    /// </summary>
    [RequireComponent(typeof(ARTrackedImageManager))]
    public class TrackedImageInfoManager : MonoBehaviour
    {
        [SerializeField]
        [Tooltip("The camera to set on the world space UI canvas for each instantiated image info.")]
        Camera m_WorldSpaceCanvasCamera;

        /// <summary>
        /// The prefab has a world space UI canvas,
        /// which requires a camera to function properly.
        /// </summary>
        public Camera worldSpaceCanvasCamera
        {
            get { return m_WorldSpaceCanvasCamera; }
            set { m_WorldSpaceCanvasCamera = value; }
        }

        [SerializeField]
        [Tooltip("If an image is detected but no source texture can be found, this texture is used instead.")]
        Texture2D m_DefaultTexture;

        /// <summary>
        /// If an image is detected but no source texture can be found,
        /// this texture is used instead.
        /// </summary>
        public Texture2D defaultTexture
        {
            get { return m_DefaultTexture; }
            set { m_DefaultTexture = value; }
        }

        ARTrackedImageManager m_TrackedImageManager;

        void Awake()
        {
            m_TrackedImageManager = GetComponent<ARTrackedImageManager>();
        }

        void OnEnable()
        {
            m_TrackedImageManager.trackedImagesChanged += OnTrackedImagesChanged;
        }

        void OnDisable()
        {
            m_TrackedImageManager.trackedImagesChanged -= OnTrackedImagesChanged;
        }

        void UpdateInfo(ARTrackedImage trackedImage)
        {
            // Set canvas camera
            var canvas = trackedImage.GetComponentInChildren<Canvas>();
            canvas.worldCamera = worldSpaceCanvasCamera;

            // Update information about the tracked image
            var text = canvas.GetComponentInChildren<Text>();
            text.text = string.Format(
                "{0}\ntrackingState: {1}\nGUID: {2}\nReference size: {3} cm\nDetected size: {4} cm",
                trackedImage.referenceImage.name,
                trackedImage.trackingState,
                trackedImage.referenceImage.guid,
                trackedImage.referenceImage.size * 100f,
                trackedImage.size * 100f);

            var planeParentGo = trackedImage.transform.GetChild(0).gameObject;
            var planeGo = planeParentGo.transform.GetChild(0).gameObject;

            // Disable the visual plane if it is not being tracked
            if (trackedImage.trackingState != TrackingState.None)
            {
                planeGo.SetActive(true);

                // The image extents is only valid when the image is being tracked
                trackedImage.transform.localScale = new Vector3(trackedImage.size.x, 1f, trackedImage.size.y);

                // Set the texture
                var material = planeGo.GetComponentInChildren<MeshRenderer>().material;
                material.mainTexture = (trackedImage.referenceImage.texture == null) ? defaultTexture : trackedImage.referenceImage.texture;
            }
            else
            {
                planeGo.SetActive(false);
            }
        }

        void OnTrackedImagesChanged(ARTrackedImagesChangedEventArgs eventArgs)
        {
            foreach (var trackedImage in eventArgs.added)
            {
                // Give the initial image a reasonable default scale
                trackedImage.transform.localScale = new Vector3(0.01f, 1f, 0.01f);

                UpdateInfo(trackedImage);
            }

            foreach (var trackedImage in eventArgs.updated)
                UpdateInfo(trackedImage);
        }
    }
}

编译运行

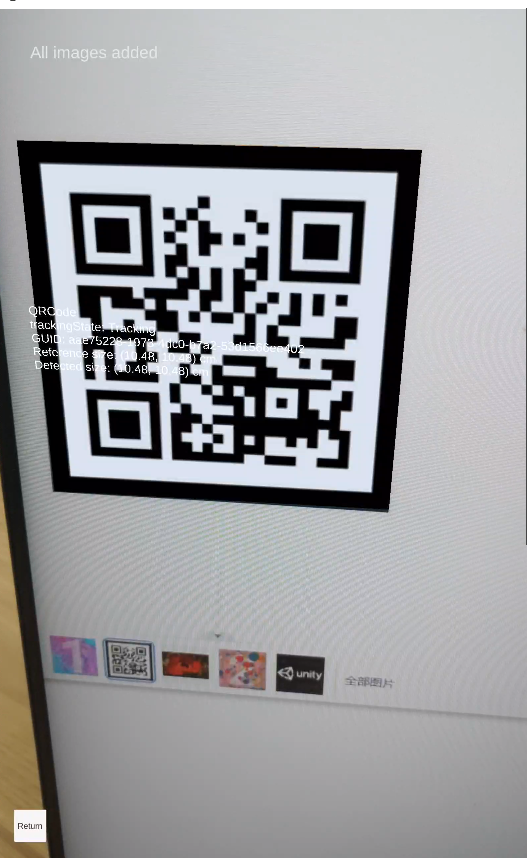

BasicImageTracking场景：识别图片，在真实世界的图片位置加载图片和文字描述。

识别到图片后，运行效果如下：

picture.image

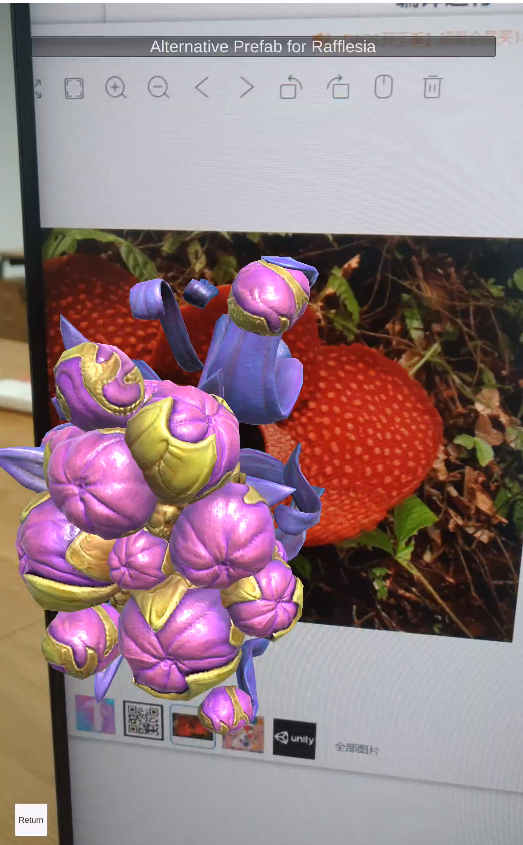

ImageTrackingWithMultiplePrefab场景：识别不同图片，加载不同的Prefab

识别到图片后，运行效果如下：

picture.image

方式2:间接使用ARFoundation（热更新版本）

使用说明

这里我对ARFoundation做了一层封装，简化了ARCore XR Plugin的使用流程，沿用之前集成其它MR SDK的通用接口。

注意事项

若不使用热更新，则可直接参考“方式1：直接使用ARFoundation的方式”实现即可。

主体程序

1、导入集成后的SDK 2、在场景中添加预制件 “ARCore Session” 3、在场景中添加预制件“HotfixDataLoader” 4、在“HotfixDataLoader”的DataDownLoader组件中添加服务器数据地址

至此，简单的主体程序已完成，编译打包即可。

编辑热更场景

目标

在热更场景中实现ARCore的图像识别

添加组件

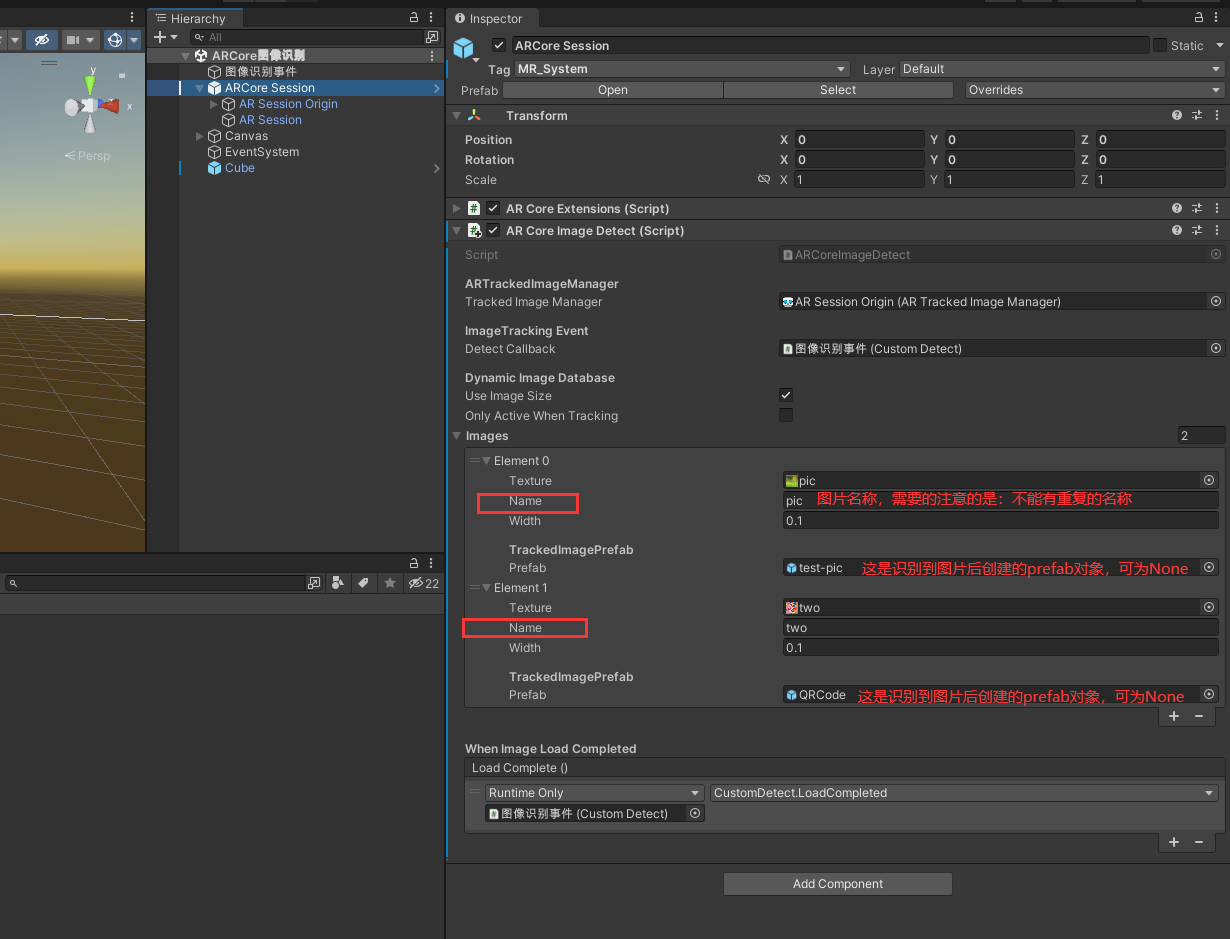

在“ARCore Session”对象上添加组件“ARCoreImageDetect”，如下图所示。

picture.image 在“ARCoreImageDetect”中的“Images”下所添加的就是用于识别的图像和识别到图像后加载的Prefab

在“ARCoreImageDetect”中的“DetectCallback”即是事件回调（见下节描述）。

事件回调

有时我们需要监听什么时候识别到图片，什么时候图片失去跟踪状态等信息。

可通过重写"DetectCallback"类

    public class DetectCallback : MonoBehaviour
    {
        public virtual void OnAdded(ARImageInfo image) { }
        public virtual void OnUpdate(ARImageInfo image) { }
        public virtual void OnRemoved(ARImageInfo image) { }

    }

示例如下：

    public override void OnUpdate(ARImageInfo image)
    {
        EqLog.i("DetectMethod", "image.name:" + image.name
            + "；image.position:" + image.transform.position);
    }

    public override void OnAdded(ARImageInfo image)
    {
        EqLog.i("DetectMethod", "image.name:" + image.name
            + "；image.position:" + image.transform.position);
        AndroidUtils.Toast("image.name:" + image.name
            + "；image.position:" + image.transform.position);
    }

    public void LoadCompleted()
    {
        AndroidUtils.Toast("图片数据库加载完成");
    }

场景导出

执行菜单栏“Holo-XR”->“BuildBundle-Android”，指定入口场景后，点击”导出“

picture.image

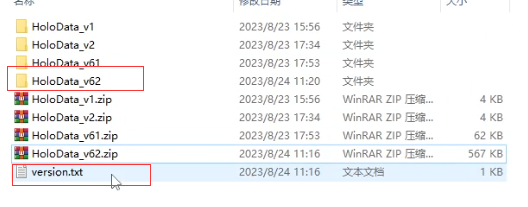

场景打包的结果为zip包和version文件

picture.image

热更运行

启动之前打包安装的主体程序。会自动校正数据版本，并下载最新场景数据。

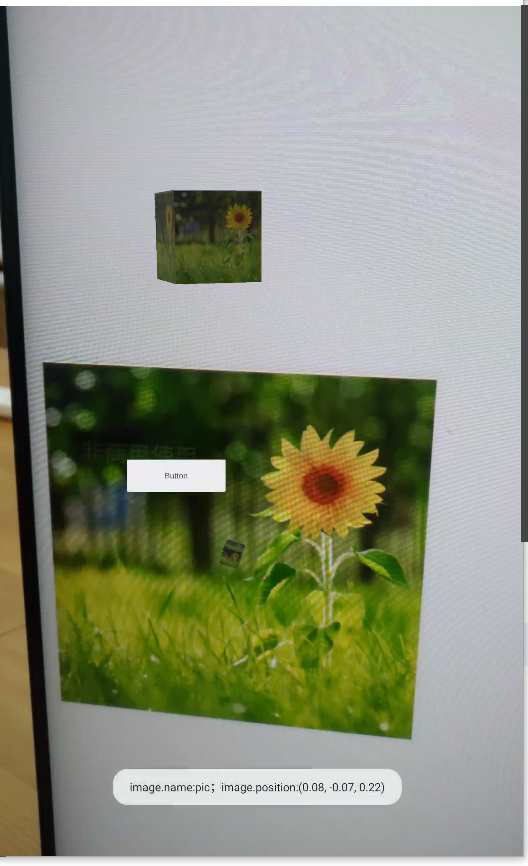

运行效果如下：

picture.image
