顶刊复现：通过TOPSIS赋权优化多模型融合的SHAP解释提升模型透明性

✨ 欢迎关注 ✨

本节介绍： 通过TOPSIS赋权优化多模型融合的SHAP解释提升模型透明性 ，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。 完整 数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。 获取 前请咨询，避免不必要的问题

✨ 文献信息 ✨

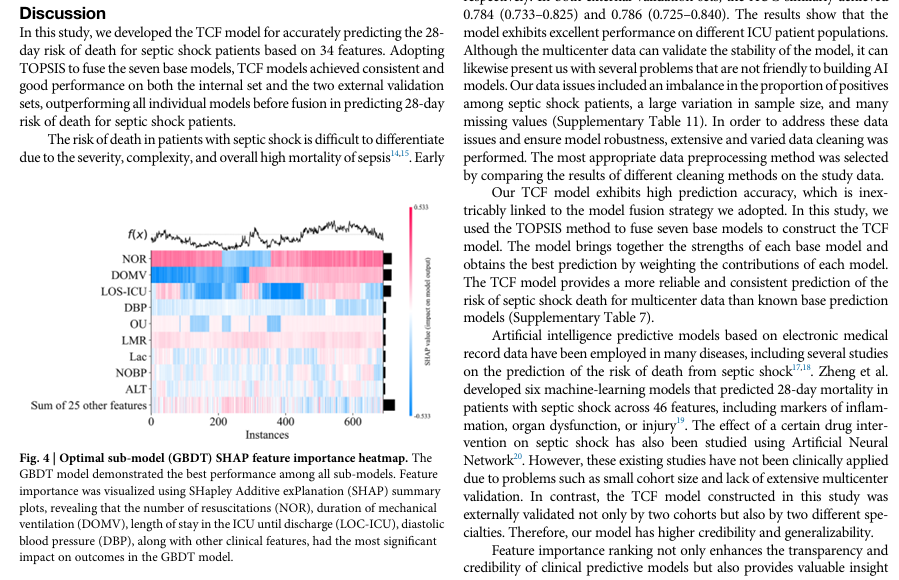

文献中的热图展示了在预测脓毒性休克患者28天死亡风险时，最优GBDT子模型的SHAP特征重要性。SHAP值通过从红色（高重要性）到蓝色（低重要性）的渐变色表示，提供了哪些临床特征对预测结果影响最大的见解。特征如NOR（复苏次数）、DOMV（机械通气时间）、LOC-ICU（ICU住院天数）等在预测死亡风险中发挥了重要作用。这一可视化帮助理解模型的决策过程，突出显示了对死亡预测有显著影响的关键特征，强调的是SHAP是针对最优模型做的

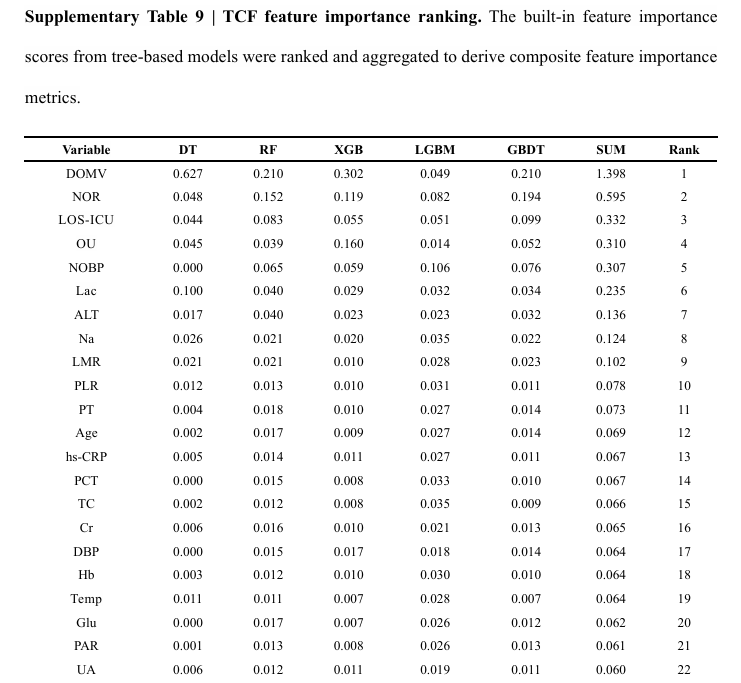

由于融合模型本身不具有特征贡献排名，在使用SHAP解释最优模型之后，对各个子模型（基于树的模型）的特征重要性贡献排名进行汇总。表格中列出了多个特征（如DOMV、NOR、LOS-ICU等），并对每个特征在不同模型（如决策树（DT）、随机森林（RF）、XGBoost（XGB）、LightGBM（LGBM）、GBDT）的贡献进行了排序，帮助理解每个特征在多模型融合中的相对贡献，可以发现的是该方法得到的贡献排名是和SHAP针对最优模型得到的排名是相差不大的

✨ 基础代码 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-8-9公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['Electrical_cardioversion'], axis=1)
y = df['Electrical_cardioversion']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=250807,
    stratify=df['Electrical_cardioversion']
)

读取存储在Excel文件中的数据，并将其划分为特征（X）和目标变量（y）。然后，使用train_test_split将数据按照70%的训练集和30%的测试集进行划分，并设置随机种子，确保每次运行时数据划分的结果一致，保证模型训练的可复现性。需要注意的是，这里并没有重新训练模型，而是直接调用前面已经训练好的模型进行预测或评估


import joblib

# 逐个加载每个模型
BernoulliNB = joblib.load('BernoulliNB.pkl')
DecisionTree = joblib.load('DecisionTree.pkl')
GradientBoosting = joblib.load('GradientBoosting.pkl')
LightGBM = joblib.load('LightGBM.pkl')
RandomForest = joblib.load('RandomForest.pkl')
SVM = joblib.load('SVM.pkl')
XGBoost = joblib.load('XGBoost.pkl')
ensemble_model = joblib.load('ensemble_model.pkl')

通过joblib.load加载之前训练好的多个子模型（如BernoulliNB、DecisionTree等）以及融合模型（ensemble_model），以便在后续的步骤中进行预测或评估，具体模型训练可以参考往期文章——顶刊复现：基于TOPSIS赋权的多模型融合方法及其优化应用提升模型预测性能


from sklearn.metrics import roc_auc_score

# 定义计算AUC的函数
def calculate_auc(model, X_test, y_test):
    y_pred_proba = model.predict_proba(X_test)[:, 1]  # 获取类别1的预测概率
    return roc_auc_score(y_test, y_pred_proba)

# 计算每个模型的AUC值
roc_auc_BernoulliNB = calculate_auc(BernoulliNB, X_test, y_test)
roc_auc_DecisionTree = calculate_auc(DecisionTree, X_test, y_test)
roc_auc_GradientBoosting = calculate_auc(GradientBoosting, X_test, y_test)
roc_auc_LightGBM = calculate_auc(LightGBM, X_test, y_test)
roc_auc_RandomForest = calculate_auc(RandomForest, X_test, y_test)
roc_auc_SVM = calculate_auc(SVM, X_test, y_test)
roc_auc_XGBoost = calculate_auc(XGBoost, X_test, y_test)
roc_auc_ensemble_model = calculate_auc(ensemble_model, X_test, y_test)

# 输出每个模型的ROC AUC值
print(f"BernoulliNB ROC AUC: {roc_auc_BernoulliNB}")
print(f"DecisionTree ROC AUC: {roc_auc_DecisionTree}")
print(f"GradientBoosting ROC AUC: {roc_auc_GradientBoosting}")
print(f"LightGBM ROC AUC: {roc_auc_LightGBM}")
print(f"RandomForest ROC AUC: {roc_auc_RandomForest}")
print(f"SVM ROC AUC: {roc_auc_SVM}")
print(f"XGBoost ROC AUC: {roc_auc_XGBoost}")
print(f"ensemble_model ROC AUC: {roc_auc_ensemble_model}")

定义一个函数来计算每个模型的ROC AUC值，并依次计算并输出每个子模型和融合模型在测试集上的AUC性能指标，当然在前面文章模型构建部分给出了更多的模型详细评价指标，这里只是为了再次确定最优子模型，进行SHAP解释


BernoulliNB ROC AUC: 0.8096153846153846
DecisionTree ROC AUC: 0.6626923076923077
GradientBoosting ROC AUC: 0.8538461538461538
LightGBM ROC AUC: 0.856153846153846
RandomForest ROC AUC: 0.8730769230769231
SVM ROC AUC: 0.7884615384615385
XGBoost ROC AUC: 0.86
ensemble_model ROC AUC: 0.8861538461538462

从输出的ROC AUC值可以看出，RandomForest 模型的AUC值为0.8731，在所有单个子模型中表现最优。因此，RandomForest是最优的子模型。此外，ensemble_model（融合模型）的 AUC 值为0.8862，稍微高于单个子模型，说明融合模型在整体上表现最佳


import shap
explainer = shap.TreeExplainer(RandomForest)
shap_values = explainer.shap_values(X_test)
# 创建 shap.Explanation 对象
shap_explanation = shap.Explanation(shap_values[:,:,1],  # 绘制类别1
                                    base_values=explainer.expected_value,
                                    data=X_test, feature_names=X_test.columns)

# 绘制热图
shap.plots.heatmap(shap_explanation)

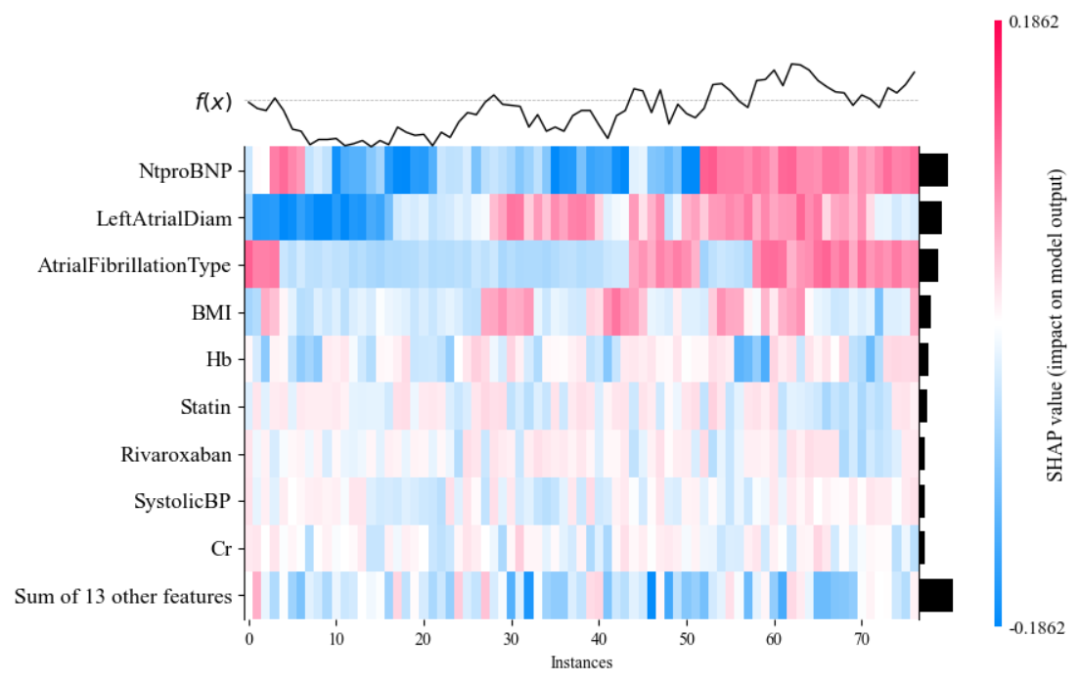

对最优子模型进行SHAP解释，从热图中可以观察到每个特征对模型输出的影响。热图的颜色从红色到蓝色变化，表示每个特征在各个样本上的SHAP值大小：

红色：表示该特征对预测结果有较大的正向影响，即该特征的增加会增加预测值。蓝色：表示该特征对预测结果有较大的负向影响，即该特征的增加会减少预测值。横轴：代表不同的样本（实例），每列是一个不同的测试样本。纵轴：代表模型中的不同特征，显示了每个特征在不同样本上的贡献，最右侧的柱状是表示该特征的整体贡献度，顶部折线为预测值变化


from sklearn.preprocessing import MinMaxScaler

feature_names = X_test.columns

# 存储每个模型的特征重要性分数
model_importances = {}

# 定义模型
models = {
    "DecisionTree": DecisionTree,
    "GradientBoosting": GradientBoosting,
    "LightGBM": LightGBM,
    "RandomForest": RandomForest,
    "XGBoost": XGBoost
}

# 提取每个模型的特征重要性分数
for model_name, model in models.items():
    if hasattr(model, 'feature_importances_'):
        model_importances[model_name] = model.feature_importances_

# 将字典转换为 DataFrame，按特征名和模型名排列
importance_df = pd.DataFrame(model_importances, index=feature_names)

# 为了避免出现0或1，可以对每个特征的值加上一个小的常量
importance_df += 1e-6  # 添加一个小的常量，避免归一化结果为0

# 使用 MinMaxScaler 归一化特征重要性分数
scaler = MinMaxScaler()
normalized_importance_df = pd.DataFrame(scaler.fit_transform(importance_df),
                                        columns=importance_df.columns,
                                        index=importance_df.index)


# 计算每一行的特征重要性之和，作为 SUM 列
normalized_importance_df['SUM'] = normalized_importance_df.sum(axis=1)

# 根据 SUM 列的值进行排名，使用 sort_values 按照 SUM 排序，并且加上 Rank 列
normalized_importance_df['Rank'] = normalized_importance_df['SUM'].rank(ascending=False, method='min')

# 根据 Rank 列进行排序
normalized_importance_df = normalized_importance_df.sort_values(by='Rank', ascending=True)
normalized_importance_df.head(10)

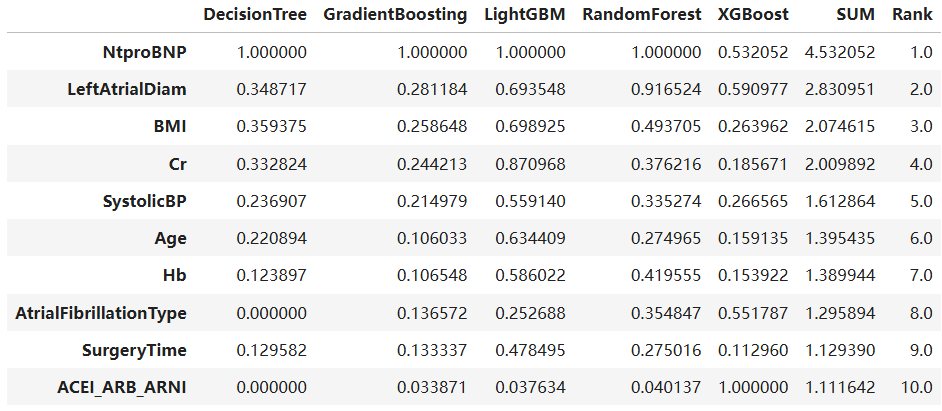

计算了多个子模型（树模型）的特征重要性，使用MinMaxScaler归一化后，添加特征重要性之和（SUM）和排名（Rank）列，并根据排名对特征进行排序，以确定每个特征在不同模型中的综合重要性

进行归一化处理的主要原因是LightGBM的feature_importances_ 计算方式与其他树模型（如DecisionTree、GradientBoosting、RandomForest、XGBoost）的计算方式不同，导致它们的特征重要性分数具有不同的量纲。这种差异可能会影响不同模型之间特征重要性分数的直接比较，尤其是在进行加权求和（SUM）时，可能会引入偏差

树模型的特征重要性汇总排名为 NtproBNP、LeftAtrialDiam、BMI、Cr、SystolicBP等，通过SHAP方法进行最优子模型解释时的排名为 NtproBNP、LeftAtrialDiam、AtrialFibrillationType、BMI、Hb等

可以发现通过树模型获取的特征排名与通过SHAP解释的排名可能存在差异，但是对于排名靠前的特征还是一致的，说明这种方法有一定的参考价值，当然文献在这里的模型解释就到此结束，并没有对融合模型进行一个整体的解释，下一期文章将对其进行扩展如何在融合模型整体上进行解释

该文献完整复现流程参考这几期文章——digital medicine复现：缺失值过滤、方差过滤、缺失值插补、相关系数与逐步特征选择、顶刊复现：基于TOPSIS赋权的多模型融合方法及其优化应用提升模型预测性能

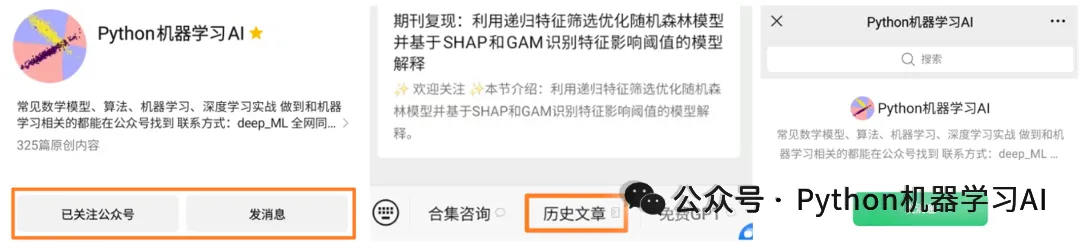

当然，公众号中还有更多机器学习期刊实战技巧，您可以通过历史文章进行检索和阅读，关注公众号，点击“发信息”>“历史文章”即可搜索公众号所有文章信息

✨ 该文章案例 ✨

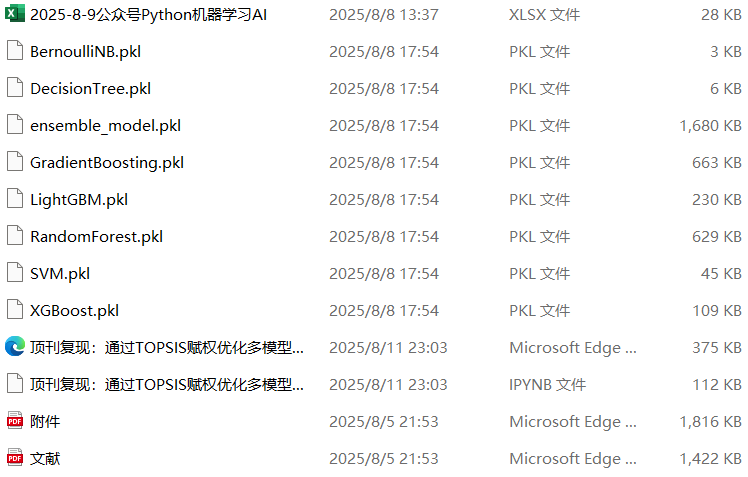

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。
