本节介绍：相关系数可视化的优美呈现揭示数据之间的深层联系，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。 完整 数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。 获取 前请咨询，避免不必要的问题

✨ 参考信息 ✨

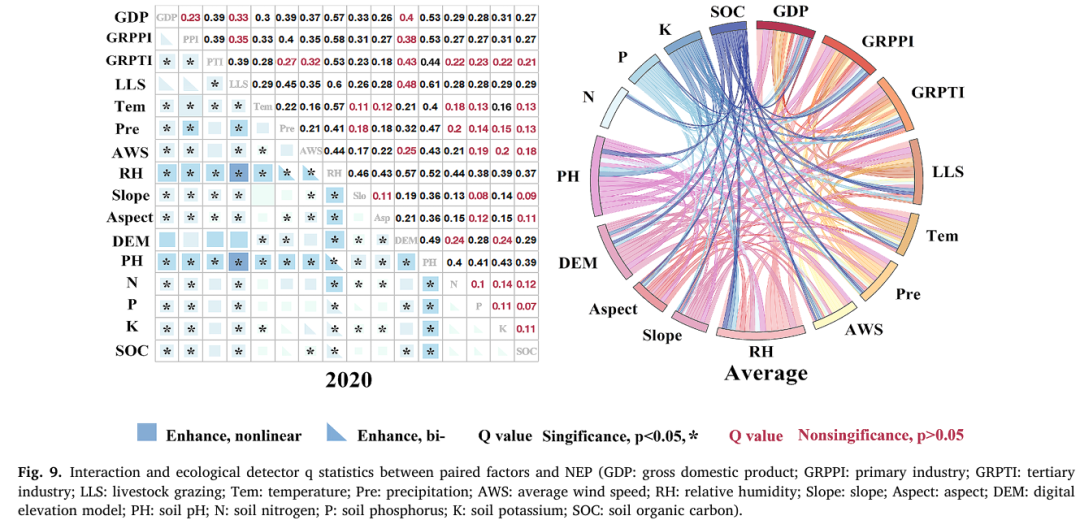

在相关文献中，图9展示多种生态因素之间的相互作用对净生态生产力（NEP）的影响。该图采用配对因素与NEP之间的相互作用的可视化形式，利用q统计量来揭示各因素间的关系强度及其相互作用。这种可视化不仅有助于识别影响NEP的关键因素，还能够有效展示多因素交互对生态系统碳循环的综合影响

接下来可以借鉴这一可视化方法，将其应用于相关系数的可视化。通过使用类似的颜色映射和大小变化，可以直观地展示不同变量之间的相关性强度，并通过不同的颜色或大小标示显著性水平。此方式不仅使得相关系数矩阵的呈现更为直观，也为深入分析变量间的关系提供了清晰的视觉支持

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-8-19公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)

import scipy.stats as stats
from matplotlib.colors import LinearSegmentedColormap

# 计算相关系数矩阵和 p 值矩阵公众号Python机器学习AI
corr = df.corr()
p_values = pd.DataFrame(np.zeros_like(corr), columns=corr.columns, index=corr.index)

# 计算每个相关系数的 p 值
for i in range(len(corr.columns)):
    for j in range(len(corr.columns)):
        if i > j:
            _, p_value = stats.spearmanr(df.iloc[:, i], df.iloc[:, j])
            p_values.iloc[i, j] = p_value
            p_values.iloc[j, i] = p_value

# 创建图形
fig, ax = plt.subplots(figsize=(12, 10))

# 自定义渐变色映射
colors = ['#e6f1f5', '#b3d4e6', '#81b8d6', '#5892c2', '#3c66a4']  # 提供的颜色值
cmap = LinearSegmentedColormap.from_list("custom_blue", colors, N=256)

norm = plt.Normalize(vmin=-1, vmax=1)

# 绘制气泡图和数值
for i in range(len(corr.columns)):
    for j in range(len(corr.columns)):
        if i > j:  # 对角线左下部分，显示正方形
            size = np.abs(corr.iloc[i, j]) * 1000  # 正方公众号Python机器学习AI形大小根据相关系数绝对值大小确定
            color = cmap(norm(corr.iloc[i, j]))  # 颜色映射为自定义渐变
            ax.scatter(i, j, s=size, color=color, alpha=0.75, marker='s')  # 绘制正方形

            # 如果存在显著性 (P < 0.05)，在正方形上添加 '*'
            if p_values.iloc[i, j] < 0.05:
                ax.text(i, j, '*', ha='center', va='center', color='black', fontsize=16, fontweight='bold')

        elif i < j:  # 对角线右上部分，显示相关系数数值
            # 根据 p 值判断字体颜色
            if p_values.iloc[i, j] > 0.05:
                font_color = 'red'  # 无显著性，使用红色字体
            else:
                font_color = 'black'  # 存在显著性，使用黑色字体

            ax.text(i, j, f'{corr.iloc[i, j]:.2f}', ha='center', va='center', color=font_color, fontsize=12, fontweight='bold')  # 设置数值颜色
        else:  # 对角线部分，显示变量名的英公众号Python机器学习AI文字母，字体颜色为灰色
            variable_name = corr.columns[i]
            abbreviation = variable_name.split()[-1]
            ax.text(i, j, abbreviation, ha='center', va='center', fontsize=14, color='gray', fontweight='bold')  # 设置字体颜色为灰色

        # 为每个格公众号Python机器学习AI子添加边框
        ax.plot([i - 0.5, i + 0.5], [j - 0.5, j - 0.5], color='black', lw=1)  # 上边框
        ax.plot([i - 0.5, i + 0.5], [j + 0.5, j + 0.5], color='black', lw=1)  # 下边框
        ax.plot([i - 0.5, i - 0.5], [j - 0.5, j + 0.5], color='black', lw=1)  # 左边框
        ax.plot([i + 0.5, i + 0.5], [j - 0.5, j + 0.5], color='black', lw=1)  # 右边框

# 设置坐标轴标签
ax.set_xticks(range(len(corr.columns)))
ax.set_xticklabels(corr.columns, rotation=45, ha='right', fontsize=14, fontweight='bold')  # 设置字体加粗和增大
ax.set_yticks(range(len(corr.columns)))
ax.set_yticklabels(corr.columns, fontsize=14, fontweight='bold')  # 设置字体加粗和增大

# 设置 x 和 y 轴的比公众号Python机器学习AI例相同
ax.set_aspect('equal')

# 强制使 x 轴和 y 轴的范围相同
ax.set_xlim(-0.5, len(corr.columns) - 0.5)
ax.set_ylim(-0.5, len(corr.columns) - 0.5)

# 添加颜色条，并调整大小
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = fig.colorbar(sm, ax=ax, fraction=0.06, pad=0.04)
cbar.ax.tick_params(labelsize=18)
plt.tight_layout()
plt.savefig('corr-1.pdf', format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

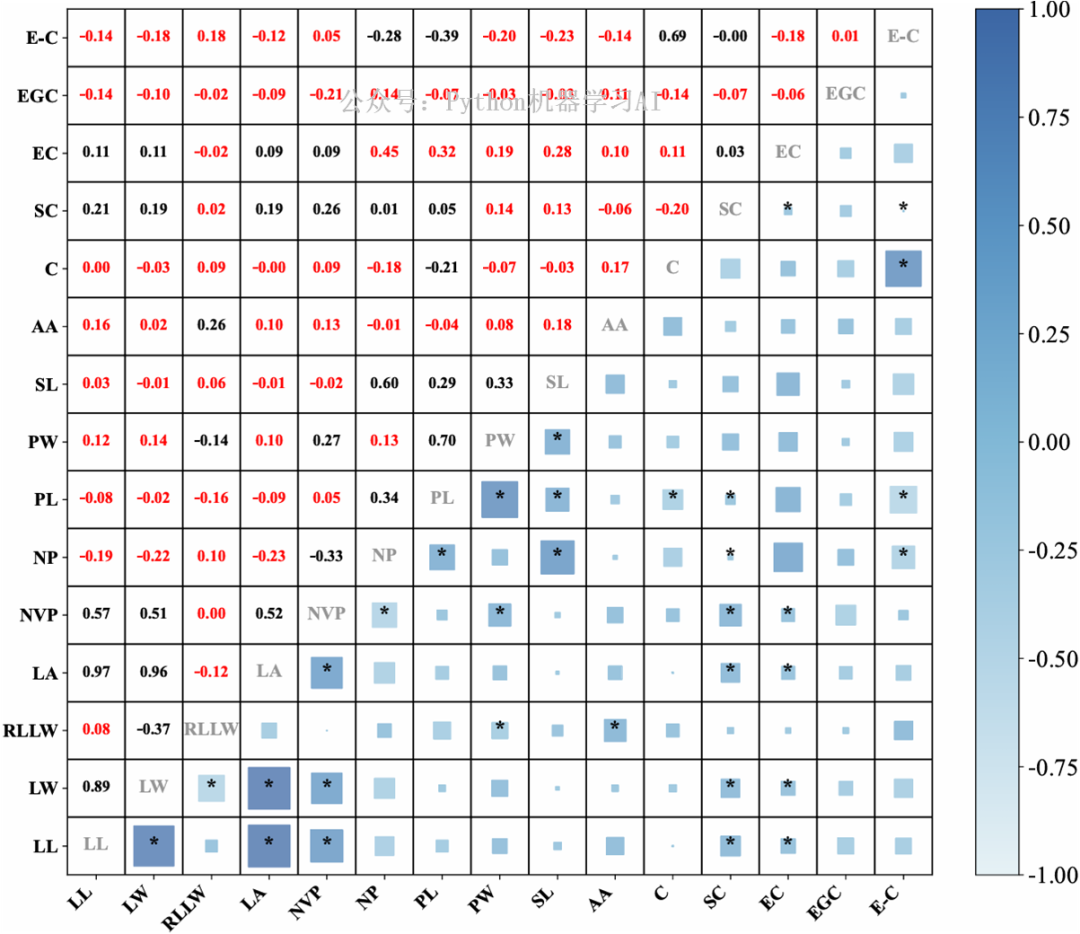

计算数据集df的相关系数矩阵和p值矩阵，并使用气泡图和数值可视化展示相关性强度和显著性，在下三角区域显示为正方形气泡图， 显著性通过星号标记 ，上三角区域为相关系数数值，根据p值的显著性，使用黑色字体（显著性 p < 0.05）和红色字体（无显著性 p ≥ 0.05）来区分显著和非显著的相关系数，最终生成并保存相关系数的可视化图表

在进行相关系数分析时，通常伴随剔除多重共线性问题，可以通过设置一个阈值来实现。具体来说，可以设定一个相关系数阈值，突出显示那些相关系数较高的特征对（例如，绝对值大于0.8的相关系数），这些特征对通常表示存在较强的线性关系，从而可能引发多重共线性问题。通过这种方式，可以帮助识别和处理冗余特征，提高模型的稳定性和预测能力


# 计算相关系数矩阵和 p 值矩阵
corr = df.corr()
p_values = pd.DataFrame(np.zeros_like(corr), columns=corr.columns, index=corr.index)

# 计算每个相关系数的 p 值
for i in range(len(corr.columns)):
    for j in range(len(corr.columns)):
        if i > j:
            _, p_value = stats.spearmanr(df.iloc[:, i], df.iloc[:, j])
            p_values.iloc[i, j] = p_value
            p_values.iloc[j, i] = p_value

# 创建图形
fig, ax = plt.subplots(figsize=(12, 10))

# 自定义渐变色映射
colors = ['#e6f1f5', '#b3d4e6', '#81b8d6', '#5892c2', '#3c66a4']  # 提供的颜色值
cmap = LinearSegmentedColormap.from_list("custom_blue", colors, N=256)

norm = plt.Normalize(vmin=-1, vmax=1)

# 绘制气泡图和数值
for i in range(len(corr.columns)):
    for j in range(len(corr.columns)):
        if i > j:  # 对角线左下部分，显示正方形或三角形
            size = np.abs(corr.iloc[i, j]) * 1000
            color = cmap(norm(corr.iloc[i, j]))  # 颜色映射为自定义渐变

            if np.abs(corr.iloc[i, j]) > 0.75:
                # 如果相关系数绝对值大于0.75
                ax.scatter(i, j, s=size, color=color, alpha=0.75, marker='o')
            else:
                # 否则，使用正方形
                ax.scatter(i, j, s=size, color=color, alpha=0.75, marker='s')  # 绘制正方形

            # 如果存在显著性 (P < 0.05)，在正方形或三角形上添加 '*'
            if p_values.iloc[i, j] < 0.05:
                ax.text(i, j, '*', ha='center', va='center', color='black', fontsize=16, fontweight='bold')

        elif i < j:  # 对角线右上部分，显示相关系数数值
            # 根据 p 值判断字体颜色
            if p_values.iloc[i, j] > 0.05:
                font_color = 'red'  # 无显著性，使用红色字体
            else:
                font_color = 'black'  # 存在显著性，使用黑色字体

            ax.text(i, j, f'{corr.iloc[i, j]:.2f}', ha='center', va='center', color=font_color, fontsize=12, fontweight='bold')  # 设置数值颜色
        else:  # 对角线部分，显示变量名的英文字母，字体颜色为灰色
            variable_name = corr.columns[i]
            abbreviation = variable_name.split()[-1]
            ax.text(i, j, abbreviation, ha='center', va='center', fontsize=14, color='gray', fontweight='bold')  # 设置字体颜色为灰色

        # 为每个格子添加边框
        ax.plot([i - 0.5, i + 0.5], [j - 0.5, j - 0.5], color='black', lw=1)  # 上边框
        ax.plot([i - 0.5, i + 0.5], [j + 0.5, j + 0.5], color='black', lw=1)  # 下边框
        ax.plot([i - 0.5, i - 0.5], [j - 0.5, j + 0.5], color='black', lw=1)  # 左边框
        ax.plot([i + 0.5, i + 0.5], [j - 0.5, j + 0.5], color='black', lw=1)  # 右边框

# 设置坐标轴标签
ax.set_xticks(range(len(corr.columns)))
ax.set_xticklabels(corr.columns, rotation=45, ha='right', fontsize=14, fontweight='bold')  # 设置字体加粗和增大
ax.set_yticks(range(len(corr.columns)))
ax.set_yticklabels(corr.columns, fontsize=14, fontweight='bold')  # 设置字体加粗和增大

# 设置 x 和 y 轴的比例相同
ax.set_aspect('equal')

# 强制使 x 轴和 y 轴的范围相同
ax.set_xlim(-0.5, len(corr.columns) - 0.5)
ax.set_ylim(-0.5, len(corr.columns) - 0.5)

# 添加颜色条，并调整大小
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = fig.colorbar(sm, ax=ax, fraction=0.06, pad=0.04)
cbar.ax.tick_params(labelsize=18)

# 展示图形并保存
plt.tight_layout()
plt.savefig('corr-2.pdf', format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

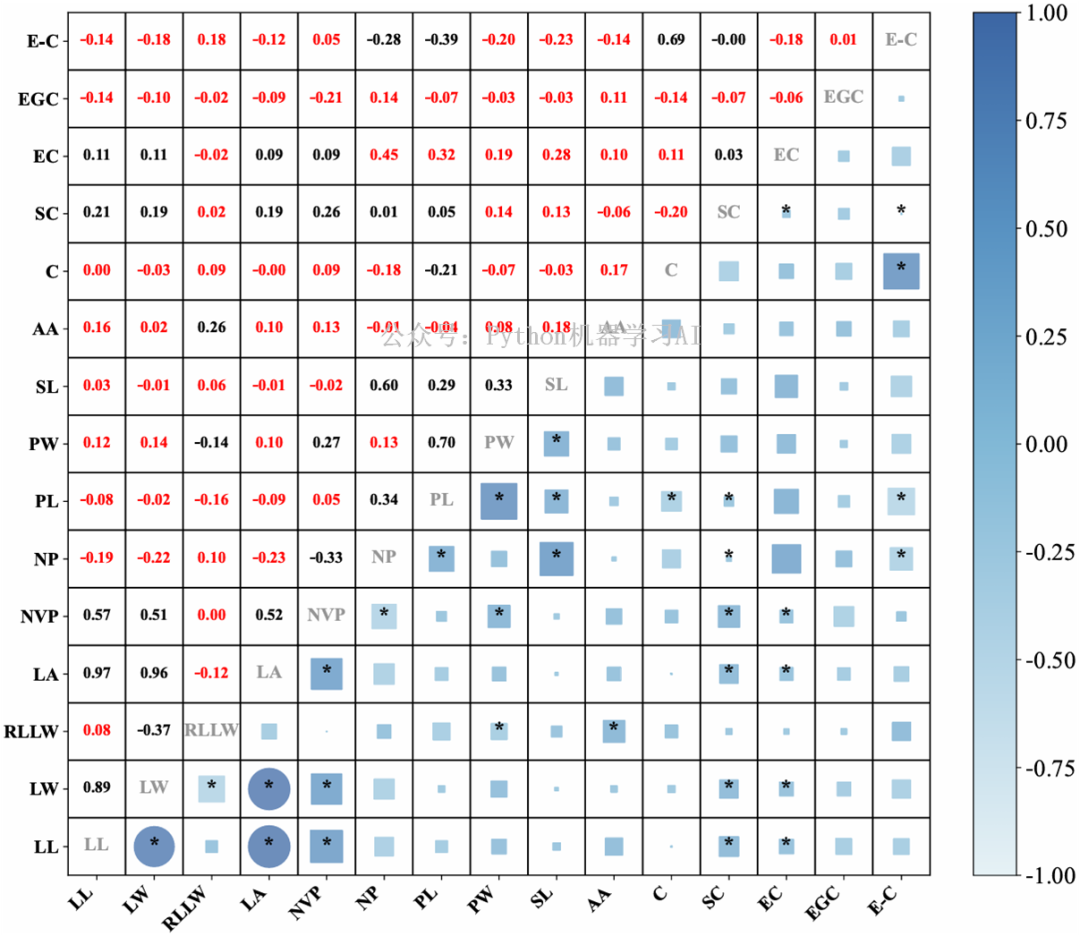

在前面的基础上，在下三角部分，如果相关系数绝对值大于0.75 的特征对用圆形气泡 (marker='o') 来表示，而其余部分则继续使用正方形 (marker='s')。这使得相关性较强的特征对更加突出，便于观察数据中存在多重共线性的特征对

更多关于相关系数可视化和通过多重共线性剔除来优化模型的细节，可以参考往期文章中的相关分析方法和结果，XGBoost模型优化：基于相关系数剔除多重共线性与穷举法进行特征选择、期刊复现：通过机器学习算法+相关系数优化特征选择避免多重共线性、期刊配图：相关系数+统计显著性的饼图可视化 美无需多言、期刊配图：结合显著性多样化相关系数可视化展现线性关系、整合数据分布+拟合线+置信区间+相关系数的皮尔逊相关可视化、digital medicine复现：缺失值过滤、方差过滤、缺失值插补、相关系数与逐步特征选择等

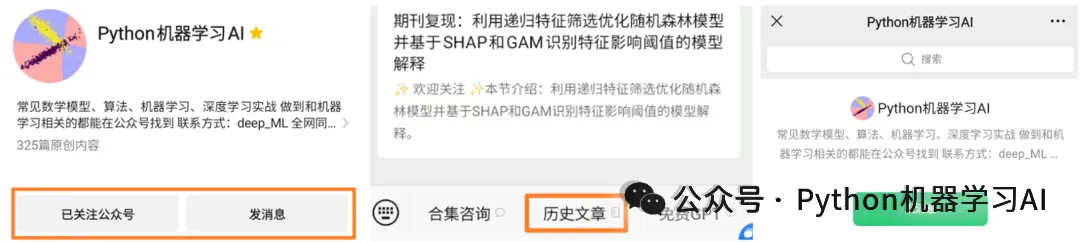

当然，公众号中还有更多机器学习期刊实战技巧，您可以通过历史文章进行检索和阅读，关注公众号，点击“发信息”>“历史文章”即可搜索公众号所有文章信息

✨ 该文章案例 ✨

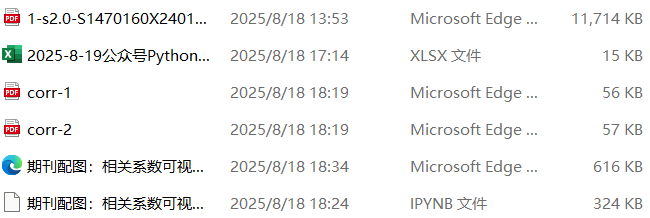

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。
