LangGraph的StateGraph是一个用于构建状态图的核心组件,用于创建有状态的多步骤工作流程。以下是基本用法:
StateGraph基本概念
StateGraph允许你定义一个图结构,其中每个节点代表一个操作,边定义了节点之间的连接关系,整个图维护一个共享的状态。
基本用法步骤
1. 定义状态结构
from typing import TypedDict
from langgraph.graph import StateGraph, END
class GraphState(TypedDict):
input: str
output: str
step\_count: int
2. 创建StateGraph实例
# 创建StateGraph,指定状态类型
workflow = StateGraph(GraphState)
3. 定义节点函数
def node\_1(state: GraphState) -> GraphState:
"""第一个节点的处理逻辑"""
return {
"input": state["input"],
"output": f"处理了: {state['input']}",
"step\_count": state.get("step\_count", 0) + 1
}
def node\_2(state: GraphState) -> GraphState:
"""第二个节点的处理逻辑"""
return {
"input": state["input"],
"output": state["output"] + " -> 进一步处理",
"step\_count": state["step\_count"] + 1
}
4. 添加节点
workflow.add\_node("step1", node\_1)
workflow.add\_node("step2", node\_2)
5. 定义边连接
# 设置入口点
workflow.set\_entry\_point("step1")
# 添加边
workflow.add\_edge("step1", "step2")
workflow.add\_edge("step2", END)

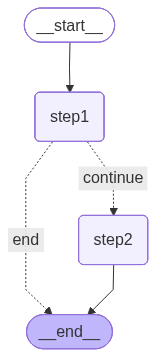

6. 条件边的使用
你还可以添加条件边来实现分支逻辑:
def should\_continue(state: GraphState) -> str:
"""决定下一步走向的条件函数"""
if state["step\_count"] < 3:
return "continue"
else:
return "end"
# 添加条件边
workflow.add\_conditional\_edges(
"step1",
should\_continue,
{
"continue": "step2",
"end": END
}
)
7. 编译并运行
# 编译图
app = workflow.compile()
# 运行图
initial\_state = {
"input": "Hello World",
"output": "",
"step\_count": 0
}
result = app.invoke(initial\_state)
print(result)
State基本概念
在现代AI应用开发中,如何优雅地管理复杂工作流的状态流转是一个关键挑战。LangGraph的State机制为我们提供了一套强大而灵活的状态管理解决方案。本文将深入探讨LangGraph State的设计理念、核心特性和实际应用。
什么是LangGraph State?
LangGraph State是LangGraph框架中用于定义和管理图状态的核心组件。它不仅定义了数据的结构模式(Schema),还通过reducer函数指定了状态更新的逻辑。State既是所有节点和边的输入模式,也是节点间数据流转的载体。 核心设计理念 LangGraph State的设计遵循以下几个核心原则:
- 类型安全: 通过TypedDict或Pydantic模型确保数据结构的正确性
- 状态隔离: 支持多层次的状态模式,实现输入、输出和内部状态的分离
- 灵活性: 节点可以读写任何已声明的状态通道
- 可扩展性: 支持运行时动态添加新的状态通道
核心关系
**state\_schema**
- 图的 内部状态模式 ,定义了图内部所有可能的状态字段
**input\_schema**
- 图的
输入模式
,是
state\_schema
的子集,定义图接受什么输入
**output\_schema**
- 图的
输出模式
,是
state\_schema
的子集,定义图返回什么输出
具体说明
state_schema(必需)
- 图的 完整内部状态 ,包含所有节点可能读写的字段
- 所有节点都可以访问和写入这个schema中的任何字段
- 是图的"全局状态空间"
input_schema(可选)
- 如果不指定,默认等于
state\_schema
- 限制图的 输入接口 ,只能传入这些字段
- 是
state\_schema
的子集或相等
output_schema(可选)
- 如果不指定,默认等于
state\_schema
- 限制图的 输出接口 ,只返回这些字段
- 是
state\_schema
的子集或相等
实际例子
# 内部完整状态
class OverallState(TypedDict):
foo: str # 内部处理字段
user\_input: str # 输入字段
graph\_output: str # 输出字段
# 限制输入只包含user\_input
class InputState(TypedDict):
user\_input: str
# 限制输出只包含graph\_output
class OutputState(TypedDict):
graph\_output: str
# 创建图
builder = StateGraph(
OverallState, # 内部完整状态
input\_schema=InputState, # 输入限制
output\_schema=OutputState # 输出限制
)
关系图示
输入 → [InputState] → [OverallState] → [OutputState] → 输出
(输入过滤) (内部完整状态) (输出过滤)
这种设计的好处:
- 封装性 : 内部处理细节不会暴露给外部
- 接口清晰 : 明确定义输入输出契约
- 灵活性 : 内部可以有更多临时状态字段用于节点间通信
下面是一些例子
基础单模式使用
最简单的情况下,所有节点共享同一个状态模式:
from typing import TypedDict
from langgraph.graph import StateGraph, START, END
class SimpleState(TypedDict):
input: str
output: str
step\_count: int
def process\_node(state: SimpleState) -> SimpleState:
return {
"input": state["input"],
"output": f"处理结果: {state['input']}",
"step\_count": state.get("step\_count", 0) + 1
}
# 创建简单的状态图
workflow = StateGraph(SimpleState)
workflow.add\_node("processor", process\_node)
workflow.add\_edge(START, "processor")
workflow.add\_edge("processor", END)
app = workflow.compile()
result = app.invoke({"input": "Hello", "output": "", "step\_count": 0})
多模式架构:输入输出分离
在实际应用中,我们常常需要区分输入、输出和内部状态:
from typing import TypedDict
from langgraph.graph import StateGraph, START, END
class InputState(TypedDict):
"""用户输入接口"""
user\_input: str
class OutputState(TypedDict):
"""最终输出接口"""
graph\_output: str
step\_count:int
class OverallState(TypedDict):
"""内部完整状态"""
user\_input: str
intermediate\_result: str
processed\_data: str
graph\_output: str
step\_count: int
class PrivateState(TypedDict):
"""节点间私有通信"""
private\_data: str
internal\_flag: bool
def input\_node(state: InputState) -> OverallState:
"""输入处理节点"""
return {
"user\_input": state["user\_input"],
"intermediate\_result": f"开始处理: {state['user\_input']}",
"step\_count": 1
}
def processing\_node(state: OverallState) -> PrivateState:
"""数据处理节点"""
processed = state["intermediate\_result"].upper()
return {
"private\_data": f"私有处理: {processed}",
"internal\_flag": len(state["user\_input"]) > 5
}
def intermediate\_node(state: PrivateState) -> OverallState:
"""中间处理节点"""
additional\_info = " (长文本)" if state["internal\_flag"] else " (短文本)"
return {
"processed\_data": state["private\_data"] + additional\_info
}
def output\_node(state: OverallState) -> OutputState:
"""输出生成节点"""
final\_result = f"最终结果: {state['processed\_data']} | 步骤: {state.get('step\_count', 0)}"
return {
"graph\_output": final\_result
}
# 创建多模式状态图
builder = StateGraph(
OverallState,
input=InputState,
output=OutputState
)
builder.add\_node("input\_processor", input\_node)
builder.add\_node("data\_processor", processing\_node)
builder.add\_node("intermediate\_processor", intermediate\_node)
builder.add\_node("output\_processor", output\_node)
builder.add\_edge(START, "input\_processor")
builder.add\_edge("input\_processor", "data\_processor")
builder.add\_edge("data\_processor", "intermediate\_processor")
builder.add\_edge("intermediate\_processor", "output\_processor")
builder.add\_edge("output\_processor", END)
graph = builder.compile()
# 测试输入
input\_data = {"user\_input": "Hello LangGraph","extra\_input":"额外输入"}
print("输入:", input\_data)
# 执行图
result = graph.invoke(input\_data)
print("输出:", result)

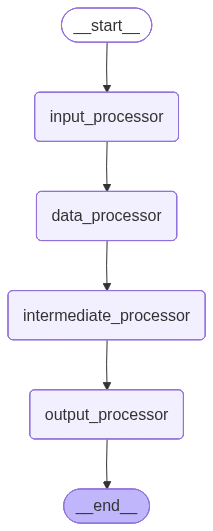

png\_data=graph.get\_graph().draw\_mermaid\_png()
with open("state.png", "wb") as f:
f.write(png\_data)
输出如下
输入: {'user\_input': 'Hello LangGraph', 'extra\_input': '额外输入'}
输出: {'graph\_output': '最终结果: 私有处理: 开始处理: HELLO LANGGRAPH (长文本) | 步骤: 1', 'step\_count': 1}
