期刊配图：堆叠柱状图展示训练与测试的准确率、误差对比 - 文章 - 开发者社区

picture.image

✨ 欢迎关注Python机器学习AI ✨

本节介绍：堆叠柱状图展示训练与测试的准确率、误差对比，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的AI工具~！

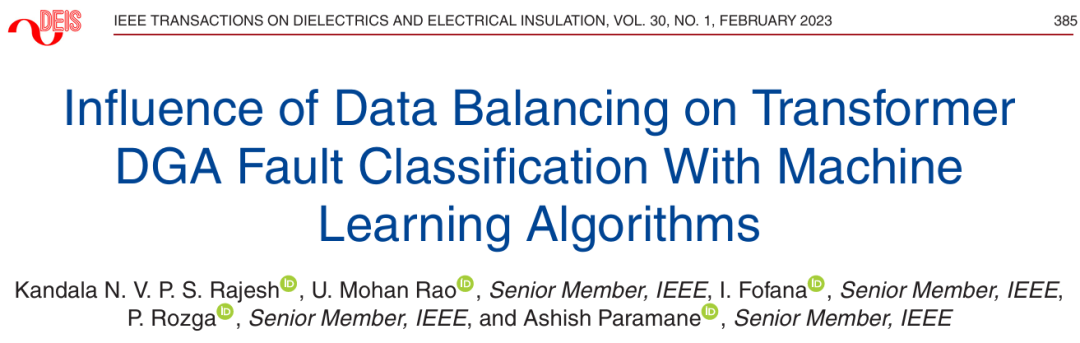

✨ 论文信息 ✨

picture.image

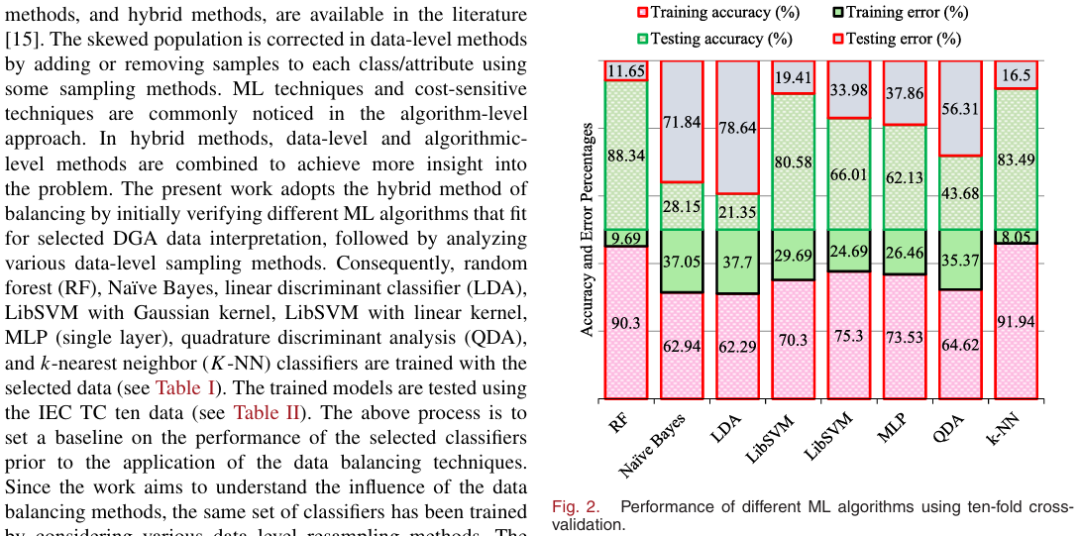

图2展示通过十折交叉验证评估的多种机器学习算法（包括随机森林、朴素贝叶斯、线性判别分析、支持向量机、人工神经网络、二次判别分析和k近邻算法）的性能。每种算法的性能通过堆叠柱状图显示

训练准确率（以红色标记）和测试准确率（以绿色标记）分别表示模型在训练集和测试集上的预测精度
训练误差（以粉红色标记）和测试误差（以灰色标记）分别表示模型在训练集和测试集上的预测误差

每个算法的四个性能指标被堆叠展示，帮助直观对比各算法在不同数据集（训练集和测试集）上的表现差异，同时也可以判断模型是否存在过拟合或者欠拟合

过拟合是指模型在训练数据上表现很好，但在新数据或测试数据上表现较差，通常是由于模型过于复杂，捕捉了训练数据中的噪声（如这里的模型LDA等）；欠拟合则是指模型无法很好地拟合训练数据，导致训练集和测试集上的表现都较差，通常表现为测试集比训练集性能好，通常是因为模型过于简单，无法捕捉数据中的关键模式（如这里LibSVM），仿图如下：

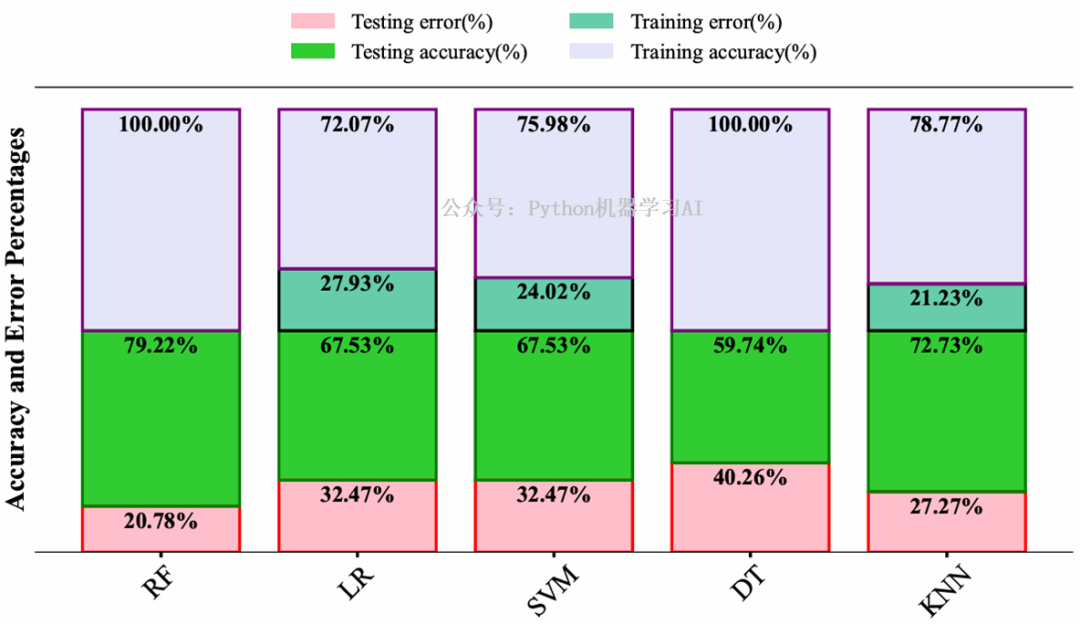

picture.image

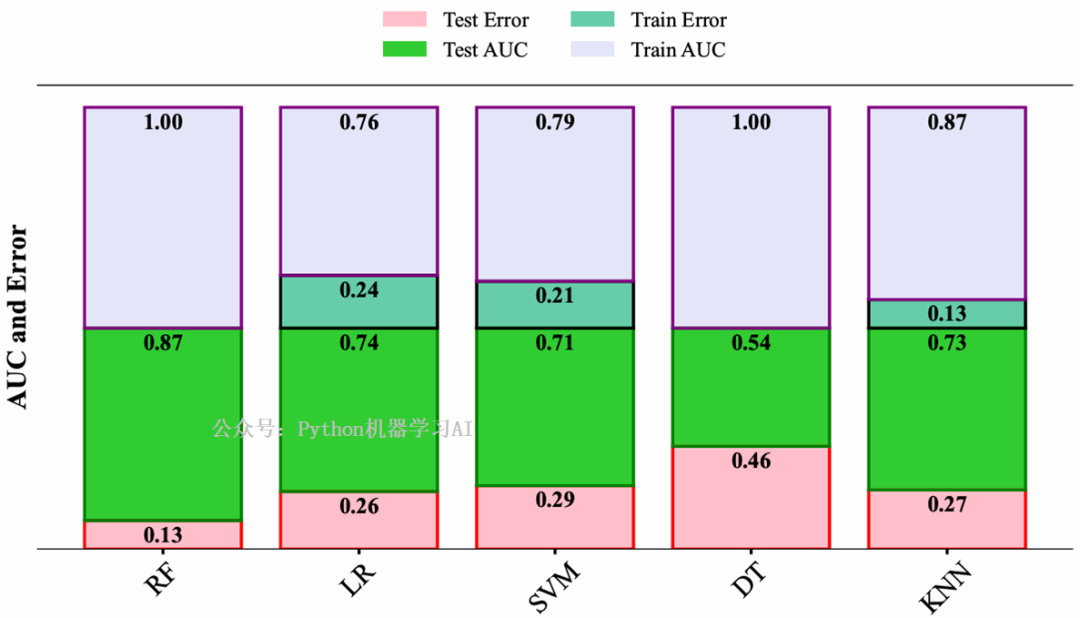

根据文献配图的模拟实现，此类图表不仅可以用来展示准确率和误差，还可以扩展到其他评估指标，如AUC值，用于更加全面地比较模型在不同数据集上的表现，当然回归模型一些评价指标同样适用

picture.image

✨ 基础代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-9-18公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['Electrical_cardioversion'], axis=1)
y = df['Electrical_cardioversion']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=250918,
    stratify=df['Electrical_cardioversion']
)
from sklearn.model_selection import cross_val_score
from sklearn.ensemble import RandomForestClassifier
from sklearn.linear_model import LogisticRegression
from sklearn.svm import SVC
from sklearn.tree import DecisionTreeClassifier
from sklearn.neighbors import KNeighborsClassifier

# 构建模型
rf_model = RandomForestClassifier(random_state=250918)
lr_model = LogisticRegression(random_state=250918)
svm_model = SVC(random_state=250918, probability=True)
dt_model = DecisionTreeClassifier(random_state=250918)
knn_model = KNeighborsClassifier()

加载数据集，划分训练集和测试集，使用五种不同的机器学习模型（随机森林、逻辑回归、支持向量机、决策树和k近邻）进行训练（实际运用中伴随着k折交叉验证、参数调整等），并准备获取各模型的评价指标（如准确率、误差等），最终用于模拟绘图展示模型性能


# 定义一个函数计算模型成绩
def evaluate_model(model, X_train, X_test, y_train, y_test):
    # 在训练集上训练模型
    model.fit(X_train, y_train)

    # 计算训练集和测试集准确率
    train_score = model.score(X_train, y_train)
    test_score = model.score(X_test, y_test)

    # 计算错误率
    train_error = 1 - train_score
    test_error = 1 - test_score

    return train_score, test_score, train_error, test_error

# 创建空的 DataFrame 用于存储结果
results = pd.DataFrame(columns=["Train Accuracy", "Test Accuracy", "Train Error", "Test Error"])

# 评估每个模型并存储结果
models = [
    ('RF', rf_model),
    ('LR', lr_model),
    ('SVM', svm_model),
    ('DT', dt_model),
    ('KNN', knn_model)
]

for model_name, model in models:
    train_acc, test_acc, train_err, test_err = evaluate_model(model, X_train, X_test, y_train, y_test)
    results.loc[model_name] = [train_acc, test_acc, train_err, test_err]


results

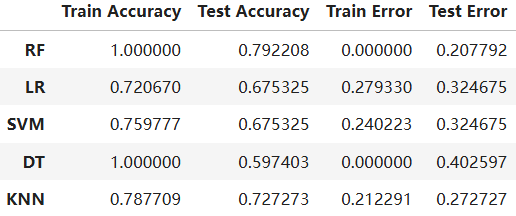

picture.image

定义一个函数来评估多个机器学习模型的训练准确率、测试准确率、训练误差和测试误差


# 设置柱状图的宽度和位置
bar_width = 0.2
index = np.arange(len(results))
# 绘制柱状图
plt.figure(figsize=(10, 6))
plt.bar(index - 1.5 * bar_width, results['Train Accuracy'], bar_width, label='Train Accuracy', color='#FFB6C1')  # Light Pink
plt.bar(index - 0.5 * bar_width, results['Test Accuracy'], bar_width, label='Test Accuracy', color='#98FB98')  # Pale Green
plt.bar(index + 0.5 * bar_width, results['Train Error'], bar_width, label='Train Error', color='#AFEEEE')  # Pale Turquoise
plt.bar(index + 1.5 * bar_width, results['Test Error'], bar_width, label='Test Error', color='#D8BFD8')  # Thistle
plt.xlabel('Model', fontsize=14)
plt.ylabel('Scores', fontsize=14)
plt.xticks(index, results.index, fontsize=12, fontweight='bold')
plt.yticks(fontsize=12)
plt.legend()
plt.tight_layout()
plt.savefig("Scores.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

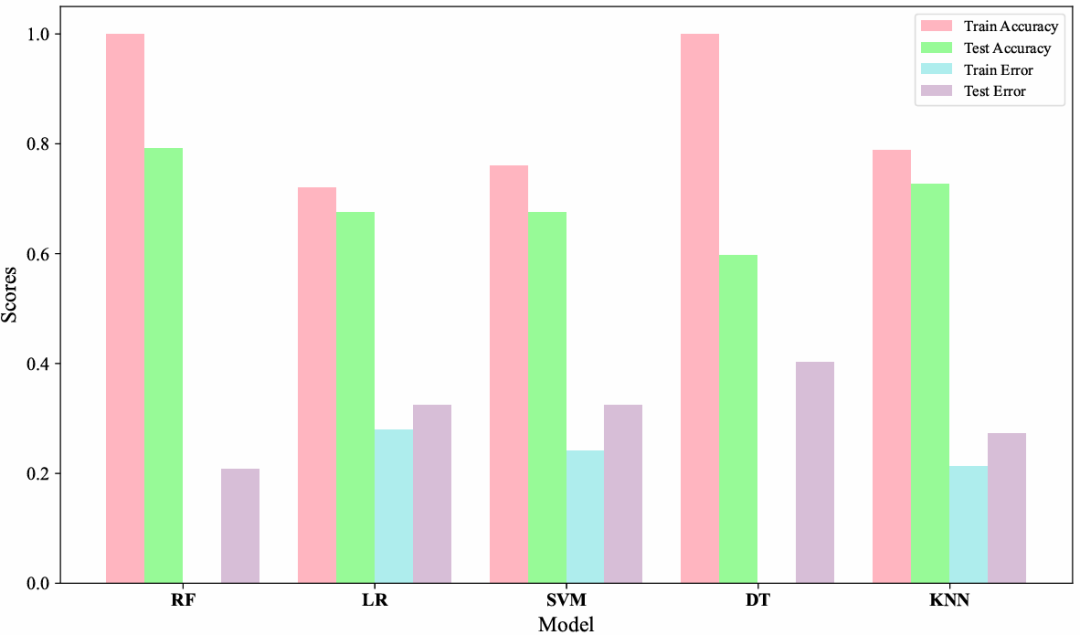

这里为最基础的绘制一个堆叠柱状图，比较多个模型的训练准确率、测试准确率、训练误差和测试误差，优化堆叠形式就可以得到下面的模型比较结果更美观

picture.image


from sklearn.metrics import roc_auc_score

# 定义一个函数计算模型的AUC值及错误率
def evaluate_model_auc(model, X_train, X_test, y_train, y_test):
    # 在训练集上训练模型
    model.fit(X_train, y_train)

    # 获取模型预测概率
    train_pred_prob = model.predict_proba(X_train)[:, 1]  # 取正类的预测概率
    test_pred_prob = model.predict_proba(X_test)[:, 1]  # 取正类的预测概率

    # 计算训练集和测试集的AUC值
    train_auc = roc_auc_score(y_train, train_pred_prob)
    test_auc = roc_auc_score(y_test, test_pred_prob)

    # 计算训练集和测试集的错误率
    train_error = 1 - train_auc
    test_error = 1 - test_auc

    return train_auc, test_auc, train_error, test_error

# 创建空的 DataFrame 用于存储结果
results_auc = pd.DataFrame(columns=["Train AUC", "Test AUC", "Train Error", "Test Error"])

# 评估每个模型并存储结果
models = [
    ('RF', rf_model),
    ('LR', lr_model),
    ('SVM', svm_model),
    ('DT', dt_model),
    ('KNN', knn_model)
]

for model_name, model in models:
    train_auc, test_auc, train_error, test_error = evaluate_model_auc(model, X_train, X_test, y_train, y_test)
    results_auc.loc[model_name] = [train_auc, test_auc, train_error, test_error]

results_auc
