✨ 欢迎关注Python机器学习AI ✨

本节介绍：SHAP配图特征依赖关系、拟合线与频率分布（含置信区间），数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的AI工具~！

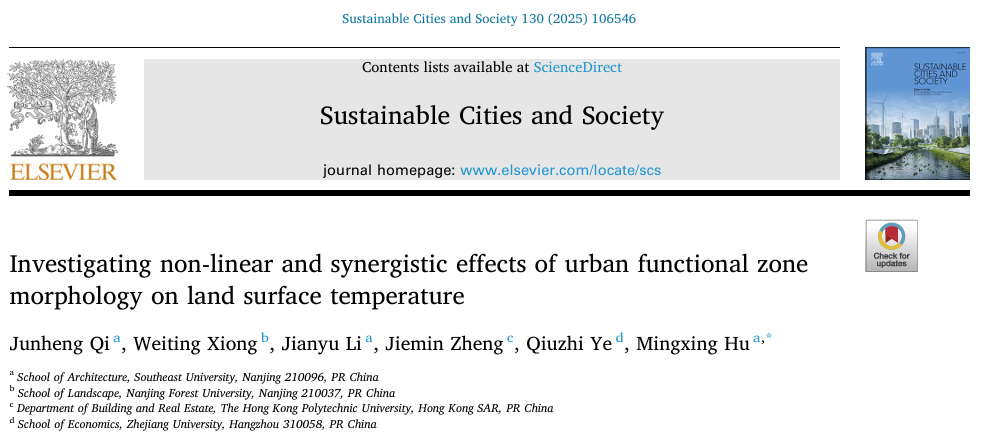

✨ 论文信息 ✨

picture.image

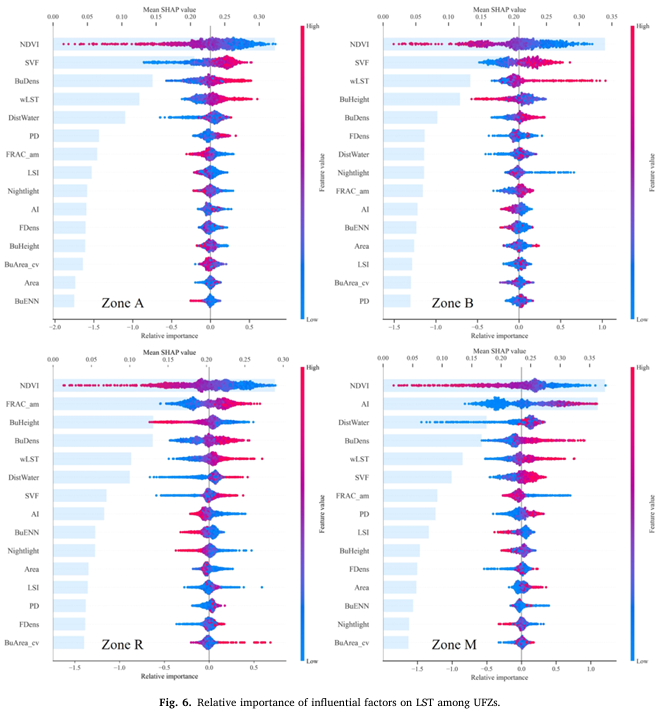

该配图展示不同区域（Zone A, B, R, M）内，影响陆地表面温度（LST）的特征因素的相对重要性和平均SHAP值的合并结果，通过可视化的方式展示了每个区域特征与LST之间的关系，以及各特征在不同区域中的重要性和影响程度，这种配图形式在很早之前就已实现——用SHAP可视化解读数据特征的重要性：蜂巢图与特征关系图结合展示

picture.image

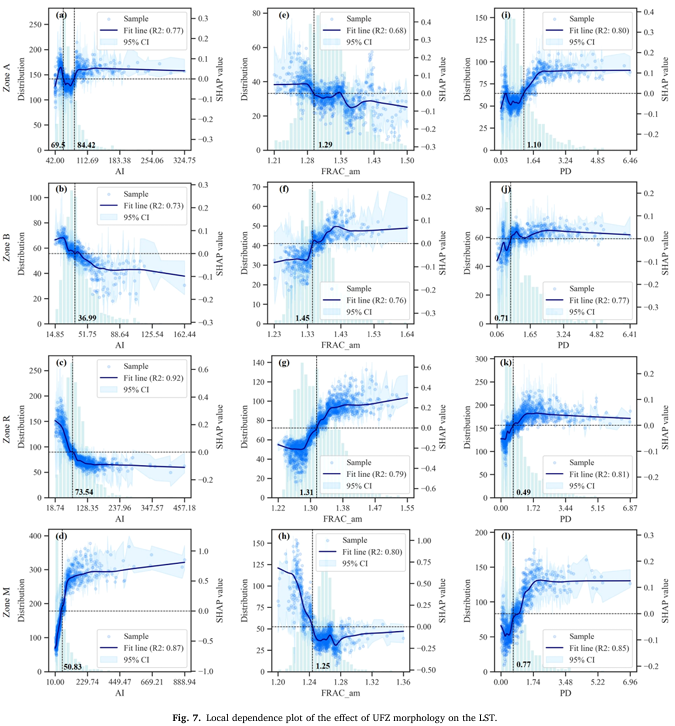

该配图展示不同区域（Zone A, B, R, M）内，UFZ（单元格特征）形态对陆地表面温度（LST）影响的局部依赖图，每个图中包含样本数据、拟合线（含R²值）以及95%置信区间（CI），显示特征与LST之间的关系，也就是对SHAP依赖图的一个优化

✨ 基础代码 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2025-9-23公众号Python机器学习AI.xlsx')
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['SR'], axis=1)
y = df['SR']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,
                                                    random_state=42)
from xgboost import XGBRegressor
from sklearn.model_selection import GridSearchCV, KFold
from sklearn.metrics import mean_squared_error, r2_score

# 定义 XGBoost 回归模型
model_xgb = XGBRegressor(use_label_encoder=False, eval_metric='rmse', random_state=8)

# 定义参数网格
param_grid = {
    'n_estimators': [50, 100, 200],
    'max_depth': [3, 5, 7],
    'learning_rate': [0.01, 0.1, 0.2],
    'subsample': [0.8, 1.0],
    'colsample_bytree': [0.8, 1.0]
}

# 使用 K 折交叉验证
kfold = KFold(n_splits=5, shuffle=True, random_state=8)

# 使用网格搜索寻找最佳参数
grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='neg_mean_squared_error',
                           cv=kfold, verbose=1, n_jobs=-1)

# 拟合模型
grid_search.fit(X_train, y_train)
# 使用最优参数训练模型
xgboost = grid_search.best_estimator_

使用XGBoost回归模型对数据进行训练，并通过网格搜索和K折交叉验证优化模型参数，为后续对模型进行SHAP解释做好准备


import sys
import os
# 将标准输出重定向到os.devnull
sys.stdout = open(os.devnull, 'w')
import shap
explainer = shap.TreeExplainer(xgboost)
# 计算shap值为numpy.array数组
shap_values_numpy = explainer.shap_values(X_test)
# 创建主图（用来画蜂巢图）
fig, ax1 = plt.subplots(figsize=(10, 8))
# 在主图上绘制蜂巢图，并保留热度条
shap.summary_plot(shap_values_numpy, X_test, feature_names=X.columns, plot_type="dot", show=False, color_bar=True)
plt.gca().set_position([0.2, 0.2, 0.65, 0.65])  # 调整图表位置，留出右侧空间放热度条
# 获取共享的 y 轴
ax1 = plt.gca()
# 创建共享 y 轴的另一个图，绘制特征贡献图在顶部x轴
ax2 = ax1.twiny()
shap.summary_plot(shap_values_numpy, X_test, plot_type="bar", show=False)
plt.gca().set_position([0.2, 0.2, 0.65, 0.65])  # 调整图表位置，与蜂巢图对齐
# 在顶部 X 轴添加一条横线
ax2.axhline(y=13, color='gray', linestyle='-', linewidth=1)  # 注意y值应该对应顶部
# 调整透明度
bars = ax2.patches  # 获取所有的柱状图对象
for bar in bars:
    bar.set_alpha(0.2)  # 设置透明度
# 设置两个x轴的标签
ax1.set_xlabel('Shapley Value Contribution (Bee Swarm)', fontsize=12)
ax2.set_xlabel('Mean Shapley Value (Feature Importance)', fontsize=12)
# 移动顶部的 X 轴，避免与底部 X 轴重叠
ax2.xaxis.set_label_position('top')  # 将标签移动到顶部
ax2.xaxis.tick_top()  # 将刻度也移动到顶部
# 设置y轴标签
ax1.set_ylabel('Features', fontsize=12)
plt.tight_layout()
plt.savefig("SHAP_1.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

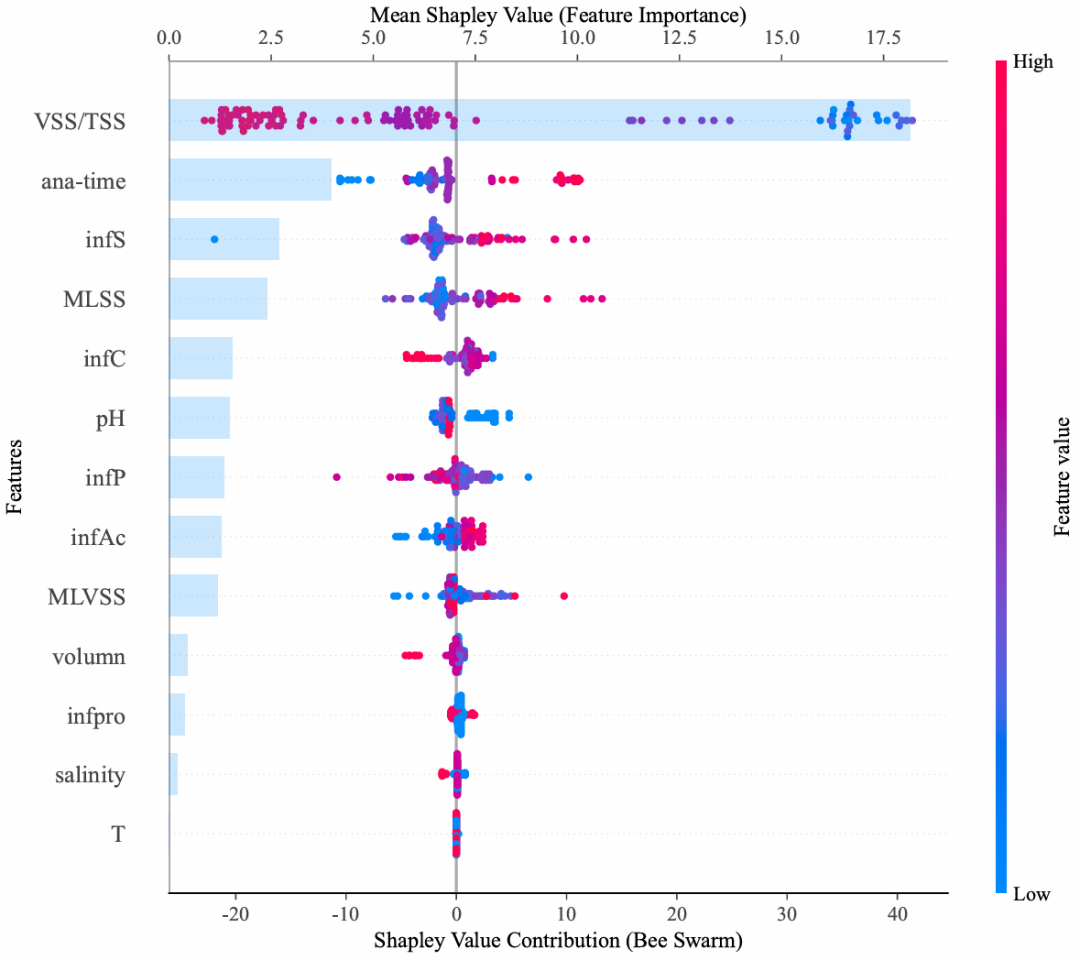

绘制特征对模型预测贡献的蜂巢图和特征重要性的柱状图，展示每个特征的SHAP值（贡献值）以及对应的特征重要性，结果生成一个带有两个X轴（一个显示SHAP值贡献蜂巢图，另一个显示特征重要性）的图，如果特征属于不同的特征类型，可以为柱状图添加颜色映射，以区分不同类别的特征


# 计算shap值为Explanation格式
shap_values_Explanation = explainer(X_test)
feature_name = 'VSS/TSS'
# 找到指定特征的索引
feature_index = shap_values_Explanation.feature_names.index(feature_name)
plt.figure(figsize=(10, 5))
shap.plots.scatter(shap_values_Explanation[:, feature_index], show=False)
plt.title(f'SHAP Scatter Plot for Feature: {feature_name}')
plt.savefig("SHAP_2.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()

picture.image

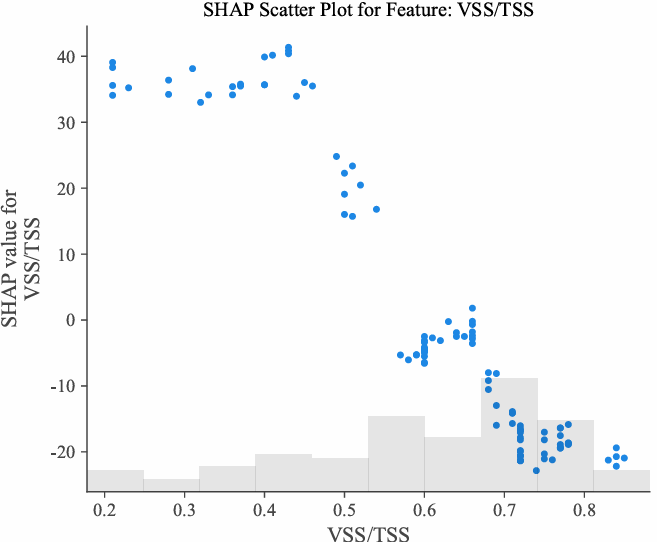

在绘制文献中拟合线与频率分布（含置信区间）之前，直接使用shap.plots.scatter函数绘制指定特征的SHAP散点图，展示该特征的SHAP值与预测贡献的关系

每个蓝色点代表数据集中某个样本的 'VSS/TSS' 特征值与其对应的SHAP值，反映该特征对模型预测的贡献，下方的灰色柱状图显示 'VSS/TSS' 特征值的分布，表明不同特征值的样本数量。有助于解数据集中该特征的分布情况，和文献相比只是少了拟合线部分


plot\_shap\_lowess('VSS/TSS', X\_test, shap\_values\_df, 'SHAP\_3.pdf', n\_bins=30)

picture.image

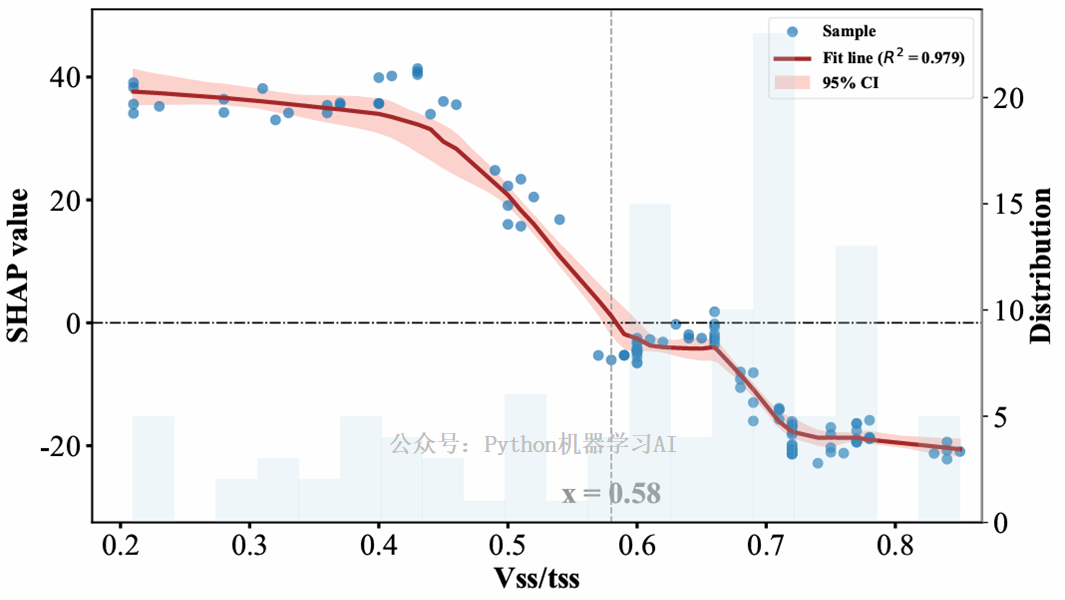

调用自定义函数plot_shap_lowess，绘制特征 'VSS/TSS' 的SHAP值与该特征的关系图，函数接受特征名称、测试集数据、SHAP值数据、PDF文件名、柱状图分箱数量，这里相对于前面就添加上了拟合曲线和文献保持一致

拟合线展示 'VSS/TSS' 特征值与SHAP值之间的趋势。该线拟合数据中的变化模式，R²值为0.979，表示拟合线能够很好地解释SHAP值与该特征之间的关系（但其实这里的拟合优度并不是关注重点主要利用拟合线初步观察SHAP值的趋势）
SHAP=0的横线代表特征对模型预测的零贡献点。意味着该特征原始值对应的SHAP值为0，它对模型预测结果没有影响，图中标记出这个横线有助于理解哪些 'VSS/TSS' 特征原始值会导致模型预测不受该值的影响
图中的x=0.58代表'VSS/TSS' 特征值的一个关键点，即拟合线和SHAP=0横线的交点。此处特征值为0.58，特征对模型的影响从正向转为负向，且SHAP值接近零，表明该特征在该值附近的影响非常小或者几乎为零

相对于直接通过shap.plots.scatter函数绘制，通过拟合线可视化影响趋势的方法，以及哪些特征值（如0.58）可能导致特征的影响发生显著变化，更好理解特征对模型预测的影响程度


plot\_shap\_lowess('infP', X\_test, shap\_values\_df, 'SHAP\_5.pdf', n\_bins=30)

picture.image

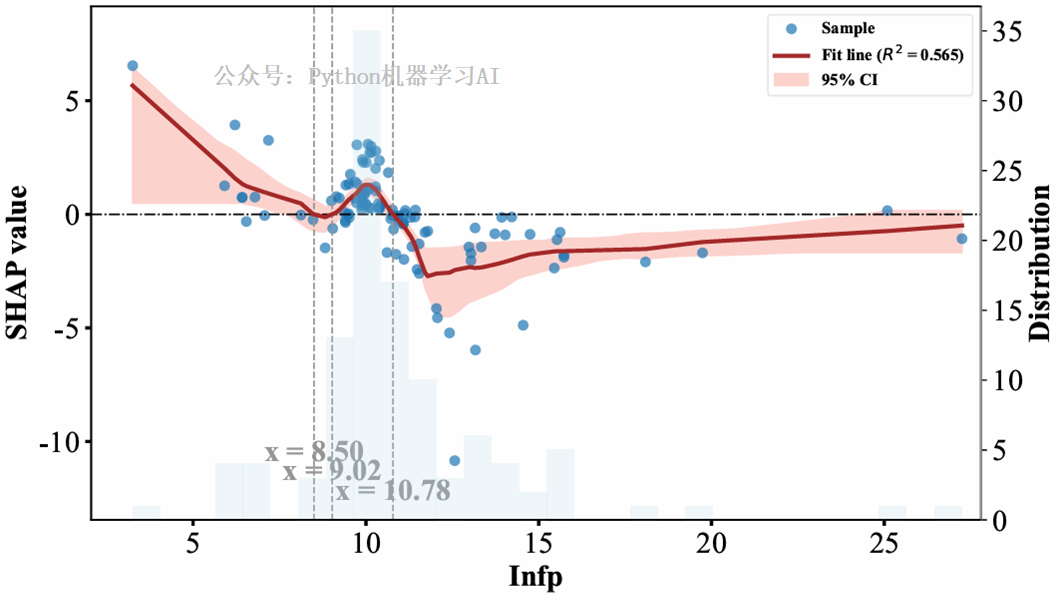

当然并不是拟合曲线与SHAP=0只有一个交点，也可能存在多个交点，如这里针对特征infP，为什么说其是非线性影响，即随着特征值的变化，SHAP值的方向和强度会发生变化。通过该图，可以看到不同区间的 'infP' 对预测的影响程度不同，SHAP值的正负表示该特征对预测结果的影响方向（正向或负向），而SHAP值的绝对值则表示影响的强度


shap.dependence_plot('VSS/TSS', shap_values_numpy, X_test, interaction_index=None, show=False)
plt.savefig("SHAP_6.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

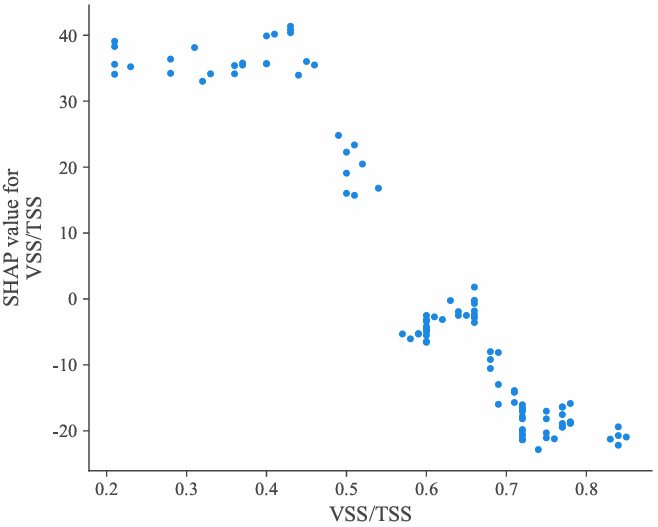

最后提供一种最基础使用shap.dependence_plot函数绘制特征'VSS/TSS'的SHAP依赖图方法，不包含频率的SHAP依赖图最基础的绘图形式，该函数也可以通过interaction_index=None与其它特征进行交互颜色映射，这里关闭，但是只是单纯意义上的颜色交互显示，对该图添加拟合线可以参考往期文章——ES&T顶刊配图：优化SHAP依赖图通过趋势线与置信区间揭示特征的平均边际效应

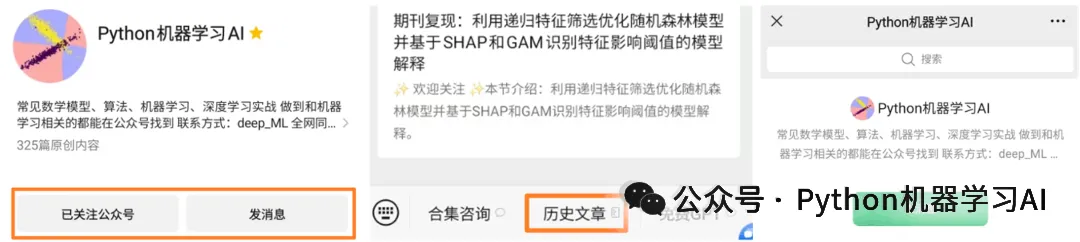

当然，公众号中还有更多机器学习期刊实战技巧，您可以通过历史文章进行检索和阅读，关注公众号，点击“发信息”>“历史文章”即可搜索公众号所有文章信息
