✨ 欢迎关注Python机器学习AI ✨

本节介绍：如何利用分组水平条形图比较多个模型在不同评估指标上的表现，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的AI工具~！点赞、推荐参与文末书籍包邮赠送~！

✨ 参考信息 ✨

picture.image

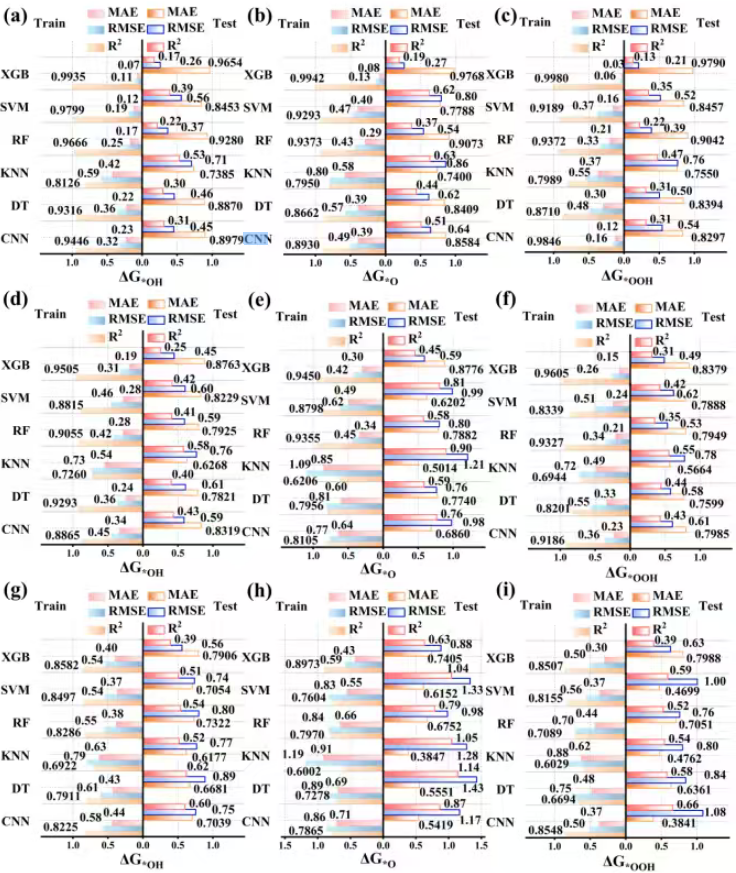

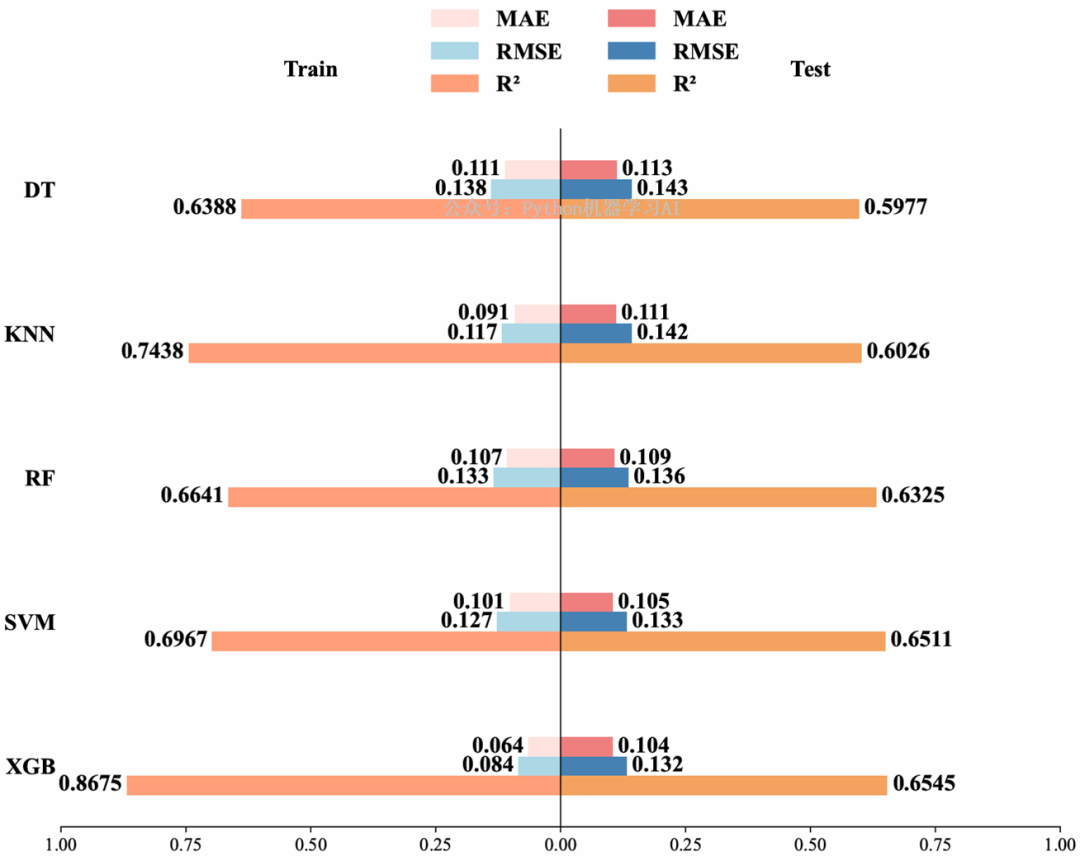

利用分组水平条形图可视化通过多个模型（如XGB、SVM、RF、KNN、DT、CNN）在不同评估指标（MAE、RMSE、R²）上的表现进行对比分析，展示在不同数据集上的训练和测试结果，从而帮助选择最佳模型进行预测分析，下图为仿图实现

picture.image

✨ 基础代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-10-10公众号Python机器学习AI.csv"
df = pd.read_csv(path, index_col=0)
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['log_price', 'UTM_X', 'UTM_Y'], axis=1)
y = df['log_price']

# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X,  y,  test_size=0.3,  random_state=42)
from sklearn.preprocessing import StandardScaler
from xgboost import XGBRegressor
from sklearn.svm import SVR
from sklearn.ensemble import RandomForestRegressor
from sklearn.neighbors import KNeighborsRegressor
from sklearn.tree import DecisionTreeRegressor

# 标准化
scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

# XGBoost
xgb_model = XGBRegressor(n_estimators=500, learning_rate=0.1, max_depth=6, objective='reg:squarederror')
xgb_model.fit(X_train_scaled, y_train)
xgb_pred = xgb_model.predict(X_test_scaled)

# 支持向量机
svm_model = SVR(kernel='rbf', C=1.0, epsilon=0.1)
svm_model.fit(X_train_scaled, y_train)
svm_pred = svm_model.predict(X_test_scaled)

# 随机森林
rf_model = RandomForestRegressor(n_estimators=500, max_depth=6, random_state=42)
rf_model.fit(X_train_scaled, y_train)
rf_pred = rf_model.predict(X_test_scaled)

#  K近邻
knn_model = KNeighborsRegressor(n_neighbors=5)
knn_model.fit(X_train_scaled, y_train)
knn_pred = knn_model.predict(X_test_scaled)

# 决策树
dt_model = DecisionTreeRegressor(max_depth=6, random_state=42)
dt_model.fit(X_train_scaled, y_train)
dt_pred = dt_model.predict(X_test_scaled)

对给定数据集进行特征标准化，并使用五种回归模型（XGBoost、支持向量机、随机森林、K近邻、决策树）进行训练和预测，所有模型都使用默认的超参数设置，没有进行任何参数调整

进行标准化主要是考虑到SVM和K近邻（KNN）对特征的量纲较为敏感。SVM和KNN都依赖于距离度量（如RBF核函数或欧氏距离），因此特征的尺度差异可能导致模型性能不稳定。标准化可以确保所有特征在相同的尺度上，从而帮助SVM和KNN更好地进行学习和预测

虽然其他模型如XGBoost、随机森林等在一定程度上对特征的量纲变化不太敏感，但在这里统一进行标准化也是一个常见的做法，确保所有模型都在相同的条件下进行训练


from sklearn.metrics import mean_absolute_error, mean_squared_error, r2_score

# 模型列表
models = {
    'XGB': xgb_model,
    'SVM': svm_model,
    'RF': rf_model,
    'KNN': knn_model,
    'DT': dt_model
}

# 初始化一个空字典，用于存储每个模型的指标
metrics = {}

# 遍历每个模型，计算其训练和测试集的 MAE, RMSE 和 R2
for model_name, model in models.items():
    # 获取模型的预测结果
    pred_train = model.predict(X_train_scaled)
    pred_test = model.predict(X_test_scaled)

    # 计算并存储模型的指标
    metrics[model_name] = {
        'Train MAE': mean_absolute_error(y_train, pred_train),
        'Test MAE': mean_absolute_error(y_test, pred_test),
        'Train RMSE': mean_squared_error(y_train, pred_train, squared=False),
        'Test RMSE': mean_squared_error(y_test, pred_test, squared=False),
        'Train R2': r2_score(y_train, pred_train),
        'Test R2': r2_score(y_test, pred_test)
    }

metrics_df = pd.DataFrame(metrics).T
metrics_df

picture.image

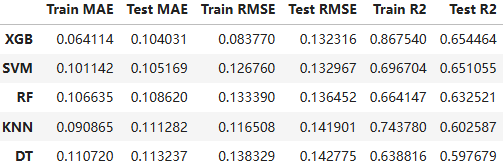

遍历前面训练的回归模型，计算并存储每个模型在训练集和测试集上的MAE、RMSE和R²指标
