大家好，我是苏三，又跟大家见面了。

前言

有些小伙伴在工作中，一提到工作流引擎就头疼，不知道如何选型，更不清楚它们底层的原理。

其实，工作流引擎就像我们生活中的交通信号系统，它负责协调各个"路口"（业务节点）的通行顺序，确保整个"交通"（业务流程）有序进行。

今天我想和大家聊聊工作中最常用的5种工作流引擎，希望对你会有所帮助。

最近建了一些工作内推群，各大城市都有，欢迎各位HR和找工作的小伙伴进群交流，群里目前已经收集了不少的工作内推岗位。

扫码加苏三的微信：li_su223，备注：所在城市，即可进群。

picture.image

一、工作流引擎是什么？

在深入具体引擎之前，我们先明确一个基本概念：工作流引擎本质上是业务流程自动化的核心支撑系统 。

它负责将复杂的业务逻辑分解为多个任务节点，并控制这些节点之间的流转逻辑。

举个例子，比如一个请假审批流程：员工提交申请 → 直接主管审批 → 部门经理审批 → HR备案 → 结束。

如果每个环节都用if-else硬编码，代码会变得极其臃肿且难以维护。

而工作流引擎通过可视化的方式定义流程，让业务逻辑和流程控制彻底解耦。

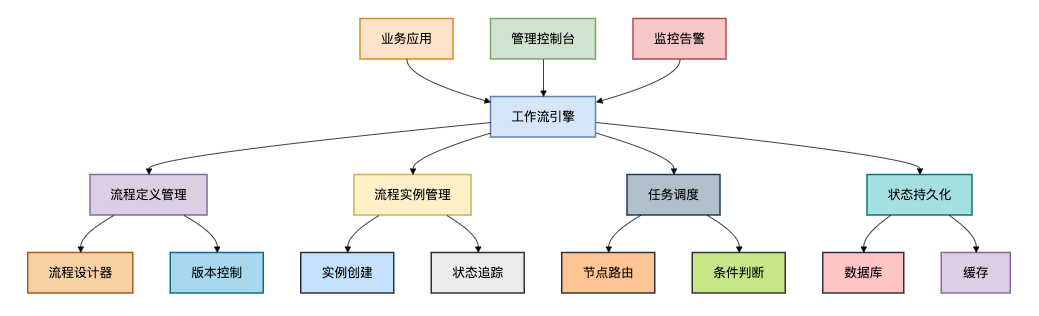

为了让大家更直观地理解工作流引擎的架构，我画了一个整体架构图：

picture.image

这张图展示了工作流引擎的核心组件。接下来，我们看看为什么要用工作流引擎：

降低复杂度 ：将业务流程从业务代码中解耦
提高可维护性 ：流程变更只需修改配置，无需改代码
增强可视化 ：大多数引擎提供流程设计器和监控界面
保证一致性 ：通过状态机保证业务流程的标准执行

有些小伙伴在工作中可能会问："我们系统业务逻辑不复杂，需要用工作流引擎吗？"

我的经验是：当你的业务有状态流转、多人协作、需要长时间运行的特征时，就应该考虑使用工作流引擎了。

二、Activiti：企业级标准工作流引擎

Activiti可以说是Java领域最老牌、最知名的工作流引擎之一，它最初是jBPM的原作者离开JBoss后创建的。

核心原理

Activiti基于BPMN 2.0标准 ，采用状态机+命令模式 的设计。

它的核心思想是将业务流程抽象为一系列的活动节点，通过令牌(Token)在节点间的流动来驱动流程执行。

架构特点 ：

支持完整的BPMN 2.0元素
采用命令模式，所有操作都封装为命令
基于状态机管理流程实例状态
支持事务性流程执行

开源地址

GitHub: https://github.com/Activiti/Activiti

示例：请假审批流程

首先在Spring Boot项目中引入依赖：


<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M6</version>
</dependency>

定义BPMN 2.0流程文件（leave-approval.bpmn20.xml）：


<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">
    <process id="leaveApproval" name="请假审批流程" isExecutable="true">
        <!-- 开始事件 -->
        <startEvent id="startEvent" />

        <!-- 用户提交申请 -->
        <userTask id="submitLeave" name="提交请假申请"
                 activiti:assignee="#{employee}"/>

        <!-- 主管审批 -->
        <userTask id="leaderApproval" name="直接主管审批"
                 activiti:assignee="#{leader}"/>

        <!-- 排他网关：根据审批结果决定流向 -->
        <exclusiveGateway id="decisionGateway"/>

        <!-- 条件序列流：审批通过 -->
        <sequenceFlow id="flowApproved" sourceRef="decisionGateway" targetRef="hrRecord">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[${approved == true}]]>
            </conditionExpression>
        </sequenceFlow>

        <!-- 条件序列流：审批驳回 -->
        <sequenceFlow id="flowRejected" sourceRef="decisionGateway" targetRef="rejectEnd">
            <conditionExpression xsi:type="tFormalExpression">
                <![CDATA[${approved == false}]]>
            </conditionExpression>
        </sequenceFlow>

        <!-- HR备案 -->
        <userTask id="hrRecord" name="HR备案"
                 activiti:assignee="#{hr}"/>

        <!-- 结束事件 -->
        <endEvent id="endEvent" />
    </process>
</definitions>

Java代码中启动和执行流程：


@Service
@Transactional
publicclass LeaveProcessService {

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    @Autowired
    private RepositoryService repositoryService;

    // 部署流程定义
    public void deployProcess() {
        repositoryService.createDeployment()
            .addClasspathResource("processes/leave-approval.bpmn20.xml")
            .name("请假审批流程")
            .deploy();
    }

    // 启动请假流程
    public void startLeaveProcess(String employee, String leader, int leaveDays) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("employee", employee);
        variables.put("leader", leader);
        variables.put("hr", "hr\_department");
        variables.put("leaveDays", leaveDays);
        // 启动时尚未有审批结果，approved变量稍后设置
        variables.put("approved", null);

        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(
            "leaveApproval", variables);

        System.out.println("流程启动成功，实例ID：" + processInstance.getId());
    }

    // 查询用户待办任务
    public List<Task> getPendingTasks(String assignee) {
        return taskService.createTaskQuery()
            .taskAssignee(assignee)
            .orderByTaskCreateTime().desc()
            .list();
    }

    // 完成任务并传递审批结果
    public void completeTask(String taskId, boolean approved, String comment) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("approved", approved);

        // 添加审批意见
        if (comment != null && !comment.trim().isEmpty()) {
            taskService.addComment(taskId, null, comment);
        }

        taskService.complete(taskId, variables);
        System.out.println("任务完成，审批结果：" + (approved ? "通过" : "驳回"));
    }
}

代码逻辑深度解析 ：

流程定义 ：BPMN文件定义了节点拓扑结构， userTask 表示人工任务， exclusiveGateway 是决策点
变量传递 ：通过 variables 映射表在流程实例中传递业务数据
任务查询 ：Activiti自动维护任务状态，通过 TaskQuery API查询待办
状态持久化 ：所有流程状态自动持久化到数据库，保证一致性

有些小伙伴在工作中可能会遇到Activiti表太多的问题，其实这是因为它采用分表设计 ：ACT\_RE\_*存储静态定义，ACT\_RU\_*存储运行时数据，ACT\_HI\_*存储历史数据。

这种设计既保证了运行时性能，又支持历史追溯。

三、Flowable：Activiti的性能优化版

Flowable是Activiti的原班人马创建的分支项目，在性能和云原生支持方面有显著改进。

它完全兼容Activiti的API，但内部进行了大量优化。

核心原理

Flowable在Activiti的基础上引入了异步执行器 和执行树优化 。

它通过更精细的锁管理和批量处理来提升高并发下的性能。

架构改进 ：

增强的异步执行器，支持批量操作
优化的执行树结构，减少数据库访问
更好的缓存管理和懒加载策略
原生支持Spring Boot Starter

开源地址

GitHub: https://github.com/flowable/flowable-engine

示例：订单处理流程（含服务任务）

Flowable特别擅长处理自动化业务流程，下面是一个订单处理示例：


@Service
publicclass OrderProcessService {

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private RepositoryService repositoryService;

    // 部署订单流程
    public void deployOrderProcess() {
        repositoryService.createDeployment()
            .addClasspathResource("processes/order-process.bpmn20.xml")
            .addClasspathResource("processes/order-discount.dmn") // DMN决策表
            .deploy();
    }

    // 启动订单流程
    public void startOrderProcess(Order order) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("order", order);
        variables.put("customerService", "cs\_team");
        variables.put("warehouse", "wh\_team");

        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(
            "orderProcess", order.getOrderNo(), variables);

        logger.info("订单流程启动: {}", processInstance.getId());
    }
}

// 服务任务处理器 - 库存检查
@Component
publicclass InventoryCheckDelegate implements JavaDelegate {

    @Autowired
    private InventoryService inventoryService;

    @Override
    public void execute(DelegateExecution execution) {
        Order order = (Order) execution.getVariable("order");

        // 调用库存服务检查库存
        boolean inStock = inventoryService.checkInventory(
            order.getProductId(), order.getQuantity());

        execution.setVariable("inStock", inStock);

        if (!inStock) {
            execution.setVariable("needBackorder", true);
            logger.warn("产品{}库存不足，需要备货", order.getProductId());
        }
    }
}

// 服务任务处理器 - 支付处理
@Component
publicclass PaymentProcessDelegate implements JavaDelegate {

    @Autowired
    private PaymentService paymentService;

    @Override
    public void execute(DelegateExecution execution) {
        Order order = (Order) execution.getVariable("order");

        try {
            // 调用支付网关
            PaymentResult result = paymentService.processPayment(order);
            execution.setVariable("paymentSuccess", result.isSuccess());
            execution.setVariable("paymentId", result.getPaymentId());

        } catch (Exception e) {
            execution.setVariable("paymentSuccess", false);
            execution.setVariable("paymentError", e.getMessage());
            thrownew RuntimeException("支付处理失败", e);
        }
    }
}

对应的BPMN流程包含服务任务：


<process id="orderProcess" name="订单处理流程">
    <startEvent id="start" />

    <!-- 库存检查服务任务 -->
    <serviceTask id="inventoryCheck" name="库存检查"
                 activiti:class="com.example.InventoryCheckDelegate"/>

    <!-- 库存决策网关 -->
    <exclusiveGateway id="inventoryDecision" />

    <!-- 有库存流程 -->
    <sequenceFlow id="inStockFlow" sourceRef="inventoryDecision" targetRef="paymentProcess">
        <conditionExpression>${inStock == true}</conditionExpression>
    </sequenceFlow>

    <!-- 无库存流程 -->
    <sequenceFlow id="outOfStockFlow" sourceRef="inventoryDecision" targetRef="backorderTask">
        <conditionExpression>${inStock == false}</conditionExpression>
    </sequenceFlow>

    <!-- 支付处理 -->
    <serviceTask id="paymentProcess" name="支付处理"
                 activiti:class="com.example.PaymentProcessDelegate"/>

    <!-- 备货任务 -->
    <userTask id="backorderTask" name="备货处理"
              activiti:assignee="#{warehouse}"/>

    <endEvent id="end" />
</process>

深度原理剖析 ：

服务任务异步执行 ：Flowable的 JavaDelegate 默认支持异步执行，避免阻塞主线程
执行树优化 ：Flowable将流程执行建模为执行树，减少状态同步开销
批量事件处理 ：多个流程实例的事件可以批量处理，提升吞吐量
DMN集成 ：内置DMN决策引擎，支持复杂业务规则

有些小伙伴在工作中处理高并发场景时，Flowable的异步执行器 特别有用。

它能够将耗时的服务任务放入消息队列异步处理，避免数据库长事务。

四、Camunda：微服务架构的首选

Camunda是另一个流行的Activiti分支，特别强调运维监控 和微服务集成 能力。

它提供了完整的操作工具链。

核心原理

Camunda采用外部任务模式 和乐观锁并发控制 。它的核心思想是将工作流引擎与业务服务解耦，通过外部任务队列实现松耦合集成。

架构特色 ：

外部任务模式，支持多语言客户端
完整的监控工具Cockpit和Tasklist
基于乐观锁的高并发控制
原生支持微服务架构模式

开源地址

GitHub: https://github.com/camunda/camunda-bpm-platform

示例：贷款审批流程（外部任务模式）

Camunda的外部任务模式特别适合微服务架构：


// 贷款申请DTO
@Data
publicclass LoanApplication {
    private String applicationId;
    private String applicantName;
    privatedouble amount;
    privateint duration;
    privatedouble income;
    privateint creditScore;
}

// 贷款流程启动服务
@Service
@Transactional
publicclass LoanProcessService {

    @Autowired
    private RuntimeService runtimeService;

    public void startLoanProcess(LoanApplication application) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("application", application);
        variables.put("creditCheckRequired", application.getAmount() > 100000);
        variables.put("autoApprovalLimit", 50000.0);

        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(
            "loanApprovalProcess", application.getApplicationId(), variables);

        logger.info("贷款流程启动: {}", processInstance.getId());
    }
}

// 征信检查外部任务工作者
@Component
publicclass CreditCheckWorker {

    @Autowired
    private ExternalTaskService externalTaskService;

    @Autowired
    private CreditService creditService;

    @PostConstruct
    public void startCreditCheckWorker() {
        new Thread(() -> {
            while (true) {
                try {
                    // 获取外部任务
                    List<LockedExternalTask> tasks = externalTaskService
                        .fetchAndLock(10, "credit-check-worker")
                        .topic("credit-check", 60000L)
                        .execute();

                    for (LockedExternalTask task : tasks) {
                        processCreditCheck(task);
                    }

                    Thread.sleep(5000); // 5秒轮询

                } catch (Exception e) {
                    logger.error("征信检查工作者异常", e);
                }
            }
        }).start();
    }

    private void processCreditCheck(LockedExternalTask task) {
        try {
            LoanApplication application = (LoanApplication)
                task.getVariable("application");

            // 调用外部征信系统
            CreditReport report = creditService.getCreditReport(
                application.getApplicantName(), application.getApplicantId());

            Map<String, Object> variables = new HashMap<>();
            variables.put("creditReport", report);
            variables.put("creditScore", report.getScore());
            variables.put("creditCheckPassed", report.getScore() > 600);

            // 完成任务
            externalTaskService.complete(task.getId(), "credit-check-worker", variables);

            logger.info("征信检查完成: {}", application.getApplicationId());

        } catch (Exception e) {
            // 处理失败，解锁任务以便重试
            externalTaskService.handleFailure(task.getId(), "credit-check-worker",
                e.getMessage(), 3, 30000L);
        }
    }
}

// 风险评估外部任务工作者
@Component
publicclass RiskAssessmentWorker {

    @Autowired
    private RiskService riskService;

    public void startRiskAssessmentWorker() {
        // 类似的实现模式
        // 订阅"risk-assessment"主题
    }
}

Camunda还提供强大的运维监控 能力：


// 流程实例监控
@Service
publicclass ProcessMonitorService {

    @Autowired
    private HistoryService historyService;

    @Autowired
    private ManagementService managementService;

    // 获取流程实例统计
    public Map<String, Object> getProcessStats(String processDefinitionKey) {
        Map<String, Object> stats = new HashMap<>();

        // 运行中实例数量
        long runningInstances = historyService.createHistoricProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .unfinished()
            .count();

        // 今日完成数量
        long todayCompleted = historyService.createHistoricProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .finishedAfter(TemporalUtil.todayStart())
            .count();

        // 平均处理时间
        HistoricProcessInstanceQuery query = historyService
            .createHistoricProcessInstanceQuery()
            .processDefinitionKey(processDefinitionKey)
            .finished();

        stats.put("runningInstances", runningInstances);
        stats.put("todayCompleted", todayCompleted);
        stats.put("avgDuration", calculateAverageDuration(query));

        return stats;
    }
}

架构深度解析 ：

外部任务模式 ：业务逻辑在引擎外部执行，支持多语言和技术栈
主题订阅机制 ：工作者订阅特定主题的任务，实现关注点分离
乐观锁控制 ：通过版本号避免并发冲突，提高吞吐量
完整的运维体系 ：Cockpit提供实时监控，Optimize提供流程分析

Camunda的这种设计特别适合微服务架构 ，每个微服务可以独立开发部署，通过外部任务与工作流引擎交互。

五、jBPM：规则集成的最佳选择

jBPM是红帽旗下的开源BPM套件，基于KIE（Knowledge Is Everything）平台，与Drools规则引擎深度集成。

核心原理

jBPM采用知识会话 模式，将流程引擎和规则引擎统一在同一个会话中。

这种设计使得业务流程和业务规则能够无缝协作。

架构特色 ：

与Drools规则引擎深度集成
基于知识会话的统一执行环境
支持BPMN 2.0和CMN（案例管理）
完整的生命周期管理

开源地址

GitHub: https://github.com/kiegroup/jbpm

示例：保险理赔流程（规则集成）

jBPM最大的优势在于规则和流程的集成：


// 保险理赔DTO
@Data
publicclass InsuranceClaim {
    private String claimId;
    private String policyNumber;
    private String claimType; // AUTO, HEALTH, PROPERTY
    privatedouble claimAmount;
    private Date incidentDate;
    private String description;
    privateboolean fraudulent = false;
    privatedouble approvedAmount = 0.0;
}

// 理赔流程服务
@Service
publicclass ClaimProcessService {

    @Autowired
    private RuntimeEngine runtimeEngine;

    @Autowired
    private KieContainer kieContainer;

    public void startClaimProcess(InsuranceClaim claim) {
        // 创建KIE会话
        KieSession kieSession = kieContainer.newKieSession();

        try {
            // 插入事实对象到规则引擎
            kieSession.insert(claim);
            kieSession.insert(new Date());

            // 启动流程实例
            ProcessInstance processInstance = runtimeEngine.getKieSession()
                .startProcess("claimApprovalProcess",
                    createProcessVariables(claim));

            logger.info("理赔流程启动: {}", processInstance.getId());

        } finally {
            kieSession.dispose();
        }
    }

    private Map<String, Object> createProcessVariables(InsuranceClaim claim) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("claim", claim);
        variables.put("claimAmount", claim.getClaimAmount());
        variables.put("claimType", claim.getClaimType());
        variables.put("autoApprovalLimit", 5000.0);
        variables.put("requiresManagerApproval", claim.getClaimAmount() > 10000);
        return variables;
    }
}

// 欺诈检测规则（DRL文件）
rule "High Amount Fraud Detection"
    when
        $claim : InsuranceClaim(claimAmount > 50000)
        Date() // 当前日期
    then
        $claim.setFraudulent(true);
        modify($claim);
        System.out.println("检测到大额理赔，标记为可疑欺诈: " + $claim.getClaimId());
end

rule "Quick Claim Fraud Detection"
    when
        $claim : InsuranceClaim(incidentDate after [30d] )
        // 事故日期在30天内的快速理赔
    then
        $claim.setFraudulent(true);
        modify($claim);
        System.out.println("快速理赔标记为可疑: " + $claim.getClaimId());
end

rule "Auto Approval for Small Claims"
    when
        $claim : InsuranceClaim(claimAmount <= 5000, fraudulent == false)
    then
        $claim.setApprovedAmount($claim.getClaimAmount());
        modify($claim);
        System.out.println("小额理赔自动批准: " + $claim.getClaimId());
end

流程定义中集成规则任务：


<process id="claimApprovalProcess" name="保险理赔审批流程">

    <startEvent id="start" />

    <!-- 规则任务：欺诈检测 -->
    <businessRuleTask id="fraudDetection" name="欺诈检测"
                      g:ruleFlowGroup="fraud-detection" />

    <!-- 网关：基于欺诈检测结果路由 -->
    <exclusiveGateway id="fraudDecision" />

    <!-- 检测到欺诈 -->
    <sequenceFlow id="fraudDetected" sourceRef="fraudDecision" targetRef="investigateFraud">
        <conditionExpression>${claim.fraudulent == true}</conditionExpression>
    </sequenceFlow>

    <!-- 无欺诈 -->
    <sequenceFlow id="noFraud" sourceRef="fraudDecision" targetRef="approvalDecision">
        <conditionExpression>${claim.fraudulent == false}</conditionExpression>
    </sequenceFlow>

    <!-- 规则任务：自动理赔决策 -->
    <businessRuleTask id="approvalDecision" name="理赔决策"
                      g:ruleFlowGroup="claim-approval" />

    <!-- 欺诈调查人工任务 -->
    <userTask id="investigateFraud" name="欺诈调查"
              g:assignee="fraud\_investigator" />

    <endEvent id="end" />
</process>

深度集成原理 ：

统一知识会话 ：流程实例和规则引擎共享同一个KIE会话
事实对象同步 ：流程变量自动作为事实插入规则引擎
规则流组 ：通过规则流组控制规则执行顺序
动态规则更新 ：支持运行时更新业务规则而不影响流程实例

有些小伙伴在处理复杂业务规则时，jBPM的这种集成模式特别有价值。

比如在风控场景中，反欺诈规则经常变化，使用jBPM可以独立更新规则而不需要修改流程定义。

六、JDEasyFlow：轻量级流程编排新星

JDEasyFlow是京东自研的轻量级流程编排组件，特点是简单、灵活、易扩展 。

它适用于不需要完整BPMN功能的简单场景。

核心原理

JDEasyFlow采用基于JSON的流程定义 和状态机引擎 。

它的设计理念是"约定优于配置"，通过简单的节点定义实现灵活的流程编排。

架构特色 ：

基于JSON的声明式流程定义
无数据库依赖，纯内存执行
支持BPMN元素子集
极低的学习成本

开源地址

GitHub: https://github.com/JDEasyFlow/jd-easyflow

示例：简单订单状态流转

JDEasyFlow特别适合简单的状态机场景：

首先引入依赖：


<dependency>
    <groupId>com.jd.easyflow</groupId>
    <artifactId>easyflow-flow</artifactId>
    <version>1.2.0</version>
</dependency>

定义订单状态流程JSON：


{
  "id": "order\_flow",
"name": "订单状态流程",
"nodes": [
    {
      "id": "created",
      "name": "订单创建",
      "start": true,
      "post": {
        "to": "paid"
      }
    },
    {
      "id": "paid",
      "name": "已支付",
      "action": {
        "createExp": "new com.example.order.PaymentAction()"
      },
      "post": {
        "to": "shipped"
      }
    },
    {
      "id": "shipped",
      "name": "已发货",
      "action": {
        "createExp": "new com.example.order.ShipmentAction()"
      },
      "post": {
        "to": "received"
      }
    },
    {
      "id": "received",
      "name": "已收货",
      "action": {
        "createExp": "new com.example.order.ReceiveAction()"
      },
      "post": {
        "to": "completed"
      }
    },
    {
      "id": "completed",
      "name": "已完成"
    },
    {
      "id": "cancelled",
      "name": "已取消"
    }
  ]
}

Java节点动作实现：


// 支付节点动作
@Component
publicclass PaymentAction implements FlowNodeAction {

    @Autowired
    private PaymentService paymentService;

    @Override
    public Object execute(FlowRequest request, FlowContext context) {
        String orderId = (String) request.getParam("orderId");

        // 执行支付逻辑
        PaymentResult result = paymentService.confirmPayment(orderId);

        // 设置节点输出
        Map<String, Object> resultData = new HashMap<>();
        resultData.put("paymentId", result.getPaymentId());
        resultData.put("paymentTime", result.getPaymentTime());
        resultData.put("success", result.isSuccess());

        logger.info("订单{}支付处理完成", orderId);

        return resultData;
    }
}

// 发货节点动作
@Component
publicclass ShipmentAction implements FlowNodeAction {

    @Autowired
    private LogisticsService logisticsService;

    @Override
    public Object execute(FlowRequest request, FlowContext context) {
        String orderId = (String) request.getParam("orderId");

        // 调用物流服务发货
        ShipmentInfo shipment = logisticsService.createShipment(orderId);

        Map<String, Object> resultData = new HashMap<>();
        resultData.put("shipmentId", shipment.getShipmentId());
        resultData.put("shipmentTime", shipment.getShipmentTime());
        resultData.put("logisticsCompany", shipment.getCompany());

        logger.info("订单{}发货完成，物流单号: {}", orderId, shipment.getShipmentId());

        return resultData;
    }
}

流程引擎配置和使用：


@Configuration
publicclass EasyFlowConfig {

    @Bean
    public FlowEngine flowEngine() {
        FlowEngineImpl flowEngine = new FlowEngineImpl();
        flowEngine.setFlowPath("classpath:flows/order\_flow.json");
        flowEngine.init();
        return flowEngine;
    }
}

@Service
publicclass OrderFlowService {

    @Autowired
    private FlowEngine flowEngine;

    // 执行订单流程
    public void processOrder(String orderId, String action) {
        Map<String, Object> params = new HashMap<>();
        params.put("orderId", orderId);
        params.put("action", action);

        FlowParam flowParam = new FlowParam("order\_flow", params);

        // 执行流程
        FlowResult result = flowEngine.execute(flowParam);

        if (result.isSuccess()) {
            logger.info("订单流程执行成功: {}", result.getNodeIds());
        } else {
            logger.error("订单流程执行失败: {}", result.getMessage());
            thrownew RuntimeException("流程执行失败: " + result.getMessage());
        }
    }

    // 获取下一个可用节点
    public List<String> getNextNodes(String orderId, String currentNode) {
        Map<String, Object> params = new HashMap<>();
        params.put("orderId", orderId);

        FlowParam flowParam = new FlowParam("order\_flow", params);

        // 解析流程定义，获取后续节点
        return flowEngine.getNextNodes(flowParam, currentNode);
    }
}

轻量级架构解析 ：

JSON定义 ：通过简单的JSON结构定义节点和流转
无持久化 ：纯内存执行，性能极高
插件化动作 ：通过接口实现业务逻辑
条件支持 ：支持简单的条件表达式路由

JDEasyFlow的这种设计特别适合服务编排 和简单状态机 场景。

有些小伙伴在微服务架构中需要编排多个服务调用，但又不想引入沉重的BPMN引擎，JDEasyFlow是完美选择。

七、五种工作流引擎全面对比

为了帮助大家更好地进行技术选型，我整理了这五种工作流引擎的详细对比：

| 特性维度 | Activiti | Flowable | Camunda | jBPM | JDEasyFlow | | --- | --- | --- | --- | --- | --- | | 学习曲线 | 中等 | 中等 | 较陡 | 较陡 | 简单 | | 性能 | 良好 | 优秀 | 优秀 | 良好 | 极佳 | | 功能完备性 | 高 | 高 | 很高 | 高 | 中等 | | 监控运维 | 基础 | 良好 | 优秀 | 良好 | 简单 | | 社区生态 | 活跃 | 活跃 | 活跃 | 活跃 | 一般 | | 云原生支持 | 基础 | 良好 | 优秀 | 良好 | 良好 | | 规则集成 | 基础 | 基础 | 良好 | 优秀 | 无 | | 适用场景 | 传统企业应用 | 高性能业务 | 微服务架构 | 规则密集型 | 轻量级编排 |

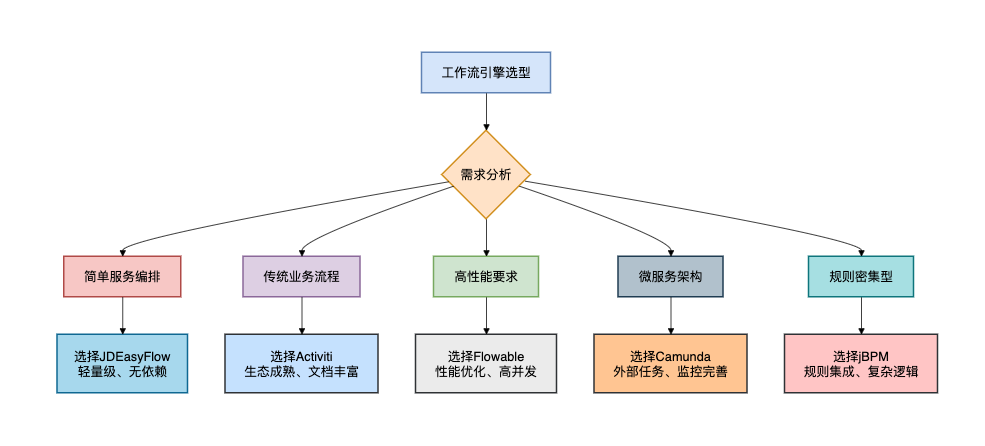

为了更直观地展示选型逻辑，我画了一个决策流程图：

picture.image

八、总结

下面我们来总结一下工作流引擎选型的一些建议：

传统企业级应用 ：选择 Activiti ，生态成熟，文档丰富，遇到问题容易找到解决方案
高性能高并发场景 ：选择 Flowable ，它在Activiti基础上做了大量性能优化
微服务架构 ：选择 Camunda ，外部任务模式完美契合微服务理念，运维监控工具完善
规则密集型业务 ：选择 jBPM ，与Drools规则引擎深度集成，适合风控、保险等场景
轻量级服务编排 ：选择 JDEasyFlow ，简单灵活，学习成本低，无外部依赖

有些小伙伴在工作中可能会想："能不能一个项目用多种工作流引擎？"

我的经验是：可以，但要明确边界 。

比如用Camunda管理核心业务流程，用JDEasyFlow做微服务内部编排。

最后记住：没有最好的工作流引擎，只有最合适的 。

选型时要综合考虑团队技术栈、业务场景、性能要求和运维能力。

最后欢迎加入苏三的星球，你将获得：SaaS点餐系统（DDD+多租户）、100万QPS短链系统（超过并发）、复杂的商城微服务系统（分布式）、苏三AI项目、刷题吧小程序、秒杀系统、商城系统、码猿简历网站、代码生成工具等9个项目的源代码、开发教程和技术答疑。系统设计、性能优化、技术选型、底层原理、Spring源码解读、工作经验分享、痛点问题、面试八股文等多个优质专栏。

还有1V1免费修改简历、技术答疑、职业规划、送书活动、技术交流。

扫描下方二维码，可以加入星球：

picture.image

数量有限，先到先得。目前星球已经更新了6100+篇优质内容，还在持续爆肝中.....

星球已经被官方推荐了3次，收到了小伙伴们的一致好评。戳我加入学习，已有2000+小伙伴加入学习。
