DeepSeek可以生成文本数据，如果需要制作图表，则需要与其他的一些工具相互配合。这些工具中有大家所熟知的Visio、http://draw.io等。http://draw.io是一款开源免费的图表制作工具，作者《大模型实战：多领域应用开发》和《大模型实战：Agent开发与应用》两本书中的插图，就全部是用http://draw.io制作的。关于DeepSeek与http://draw.io相配合制作图表的方法，网上已有一些方法，但问题比较多，稳定性也比较差。现介绍一种简单、稳定、图表样式多、功能强大的AI制图方法。
一、原理
原理很简单：用提示词（业务需求+格式举例）生成XML文件
。
二、制作过程
制作过程细分为4步，其中第一步要注意一下，其他步都是大家日常使用频率很高的操作，只是点一下鼠标而已，一点也不麻烦。
1、准备提示词
在一些文章介绍的方法中，生成的图表往往效果不佳，表现为结果发散、样式不美观、后期修改工作量大等，主要原因还是提示词过于简单，本例中，提示词不但要包括具体业务需求，还要举个生成格式的例子，这样出来的结果不但贴近需求，也比较美观。提示词举例如下：
我现在需要一个CRM系统的部署架构图，使用WEB结构，K8S
部署。
请直接帮我用draw.io默认的文件格式生成，输出的XML可以直接用draw.io工具装载。XML的格式举例如下：
<?xml version="1.0" encoding="UTF-8"?>
<mxfile host="app.diagrams.net" page="1">
<diagram name="分页名称">
<mxGraphModel dx="1428" dy="849" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="1" pageScale="1" pageWidth="1169" pageHeight="827" math="0" shadow="0">
<root>
<mxCell id="0" />
<mxCell id="1" parent="0" />
<mxCell id="nq-HUVbVELaHH7V7m82m-1" value=" 前端层" style="rounded=0;whiteSpace=wrap;html=1;fontSize=16;strokeColor=#82b366;fillColor=#d5e8d4;align=left;verticalAlign=top;fontStyle=1" vertex="1" parent="1">
<mxGeometry x="170" y="60" width="670" height="140" as="geometry" />
</mxCell>
<mxCell id="nq-HUVbVELaHH7V7m82m-3" value="WEB门户" style="dashed=0;outlineConnect=0;html=1;align=center;labelPosition=center;verticalLabelPosition=bottom;verticalAlign=top;shape=mxgraph.weblogos.html5;fontSize=14;strokeColor=default;" vertex="1" parent="1">
<mxGeometry x="360" y="90" width="52.400000000000006" height="74" as="geometry" />
</mxCell>
<mxCell id="nq-HUVbVELaHH7V7m82m-4" value="移动应用" style="html=1;verticalLabelPosition=bottom;align=center;labelBackgroundColor=none;verticalAlign=top;strokeWidth=2;strokeColor=#0080F0;shadow=0;dashed=0;shape=mxgraph.ios7.icons.smartphone;fontSize=14;" vertex="1" parent="1">
<mxGeometry x="520" y="104" width="40" height="60" as="geometry" />
</mxCell>
<mxCell id="nq-HUVbVELaHH7V7m82m-5" value="管理后台" style="aspect=fixed;perimeter=ellipsePerimeter;html=1;align=center;shadow=0;dashed=0;spacingTop=3;image;image=img/lib/active_directory/home_page.svg;fontSize=14;strokeColor=default;labelBackgroundColor=none;" vertex="1" parent="1">
<mxGeometry x="670" y="95.75" width="69.44" height="62.5" as="geometry" />
</mxCell>
<mxCell id="nq-HUVbVELaHH7V7m82m-6" value=" 应用层" style="rounded=0;whiteSpace=wrap;html=1;fontSize=16;strokeColor=#d79b00;fillColor=#ffe6cc;align=left;verticalAlign=top;fontStyle=1" vertex="1" parent="1">
<mxGeometry x="170" y="210" width="670" height="130" as="geometry" />
</mxCell>
<mxCell id="nq-HUVbVELaHH7V7m82m-8" value="认证服务" style="verticalLabelPosition=bottom;shadow=0;dashed=0;align=center;html=1;verticalAlign=top;strokeWidth=1;shape=mxgraph.mockup.containers.userMale;strokeColor=#666666;strokeColor2=#008cff;labelBackgroundColor=none;fontSize=14;" vertex="1" parent="1">
<mxGeometry x="317.5" y="240" width="50" height="50" as="geometry" />
</mxCell>
</root>
</mxGraphModel>
</diagram>
</mxfile>
注意：mxCell元素
的属性不能重复定义
2、用DeepSeek生成XML

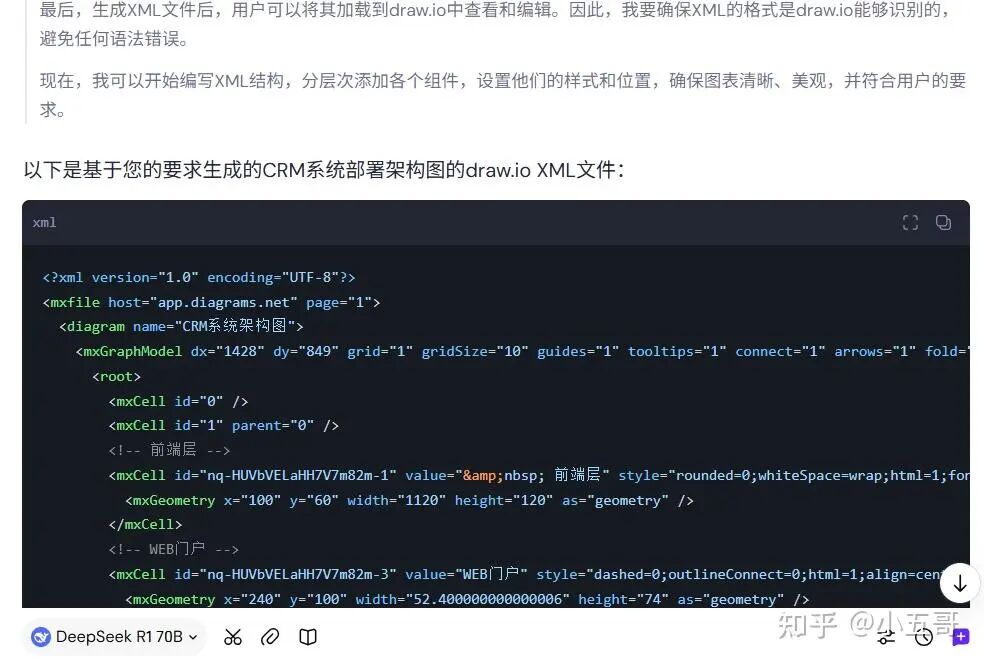

使用DeepSeek R1、DeepSeek V3或其他大模型，输入以上提示词，生成的XML内容保存成文件。
3、校验XML文件

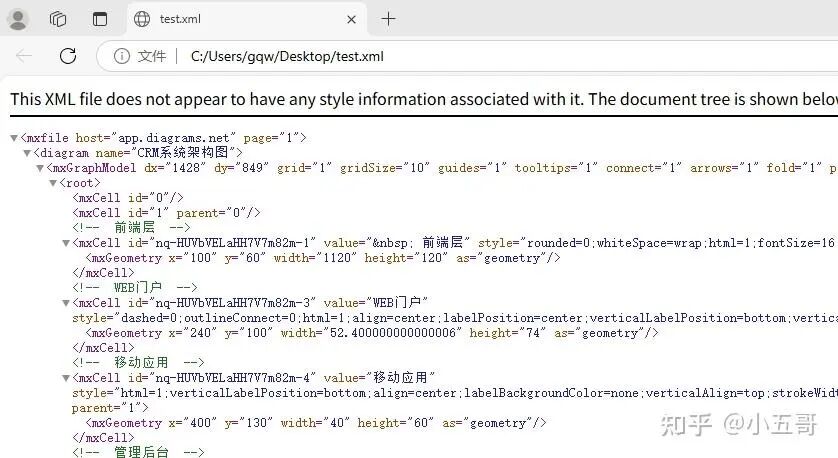

生成的XML格式依赖于模型的能力，有可能格式会有问题，双击XML文件，用浏览器打开此文件，查看是否报错，如果文件以层级显示，则没有问题，如有报错，则需要手动修改XML文件。有问题的情况多发生在用Ollama在本地部署的量化模型服务时出现，DeepSeek的在线服务不会有问题。

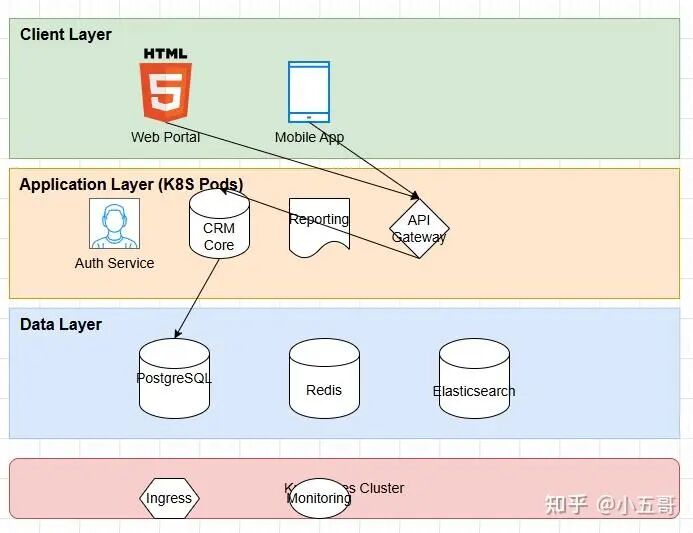

用http://draw.io软件打开此XML文件，再进行修改加工就可以了。
三、高级应用
按以上提示词格式，生成图表的样式比较固定，如果需要更多样式，可以采用以下方法。
1、下载http://draw.io的源码
gitclonehttps://github.com/jgraph/drawio-diagrams
在examples目录下找到合适的例子，然后通过“文件->导出->XML”导出成XML文件。
2、准备提示词
提示词中举例的部分，就按以上例子中的XML的内容设定。一般大模型的输入窗口都超过了8K，所以提示词不要超过8K就行了，太长的话，中间删除些内容即可。下图是以infographic-project-steps.drawio为例的生成结果：
除了上述方法
这年头谁还人工画图啊？我用 AI 几十秒就搞定了。

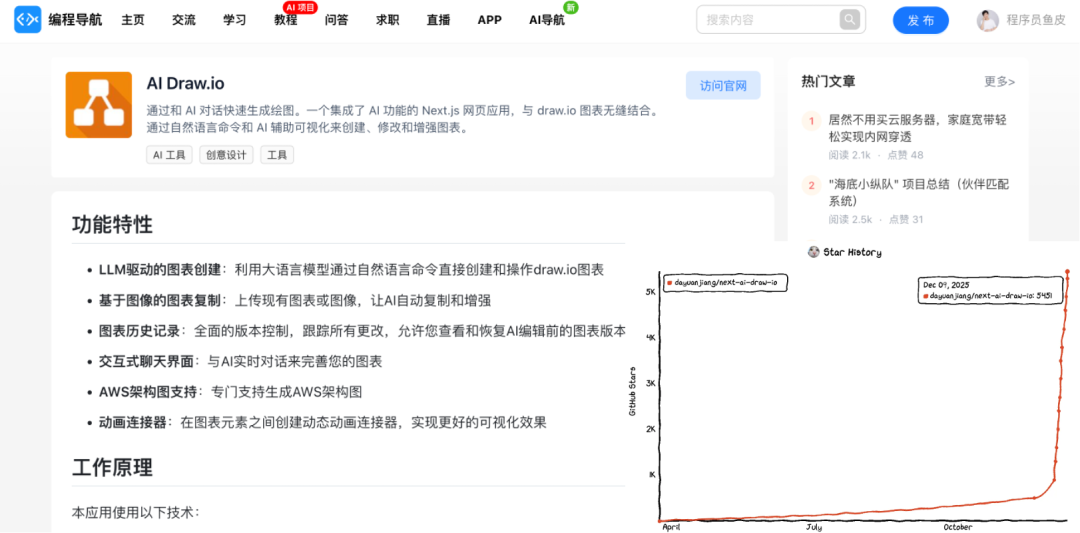

这个最近大火的 AI 画图神器，完全免费开源，短短几天就涨了 6k star，值得收藏！
开源指路：https://github.com/DayuanJiang/next-ai-draw-io

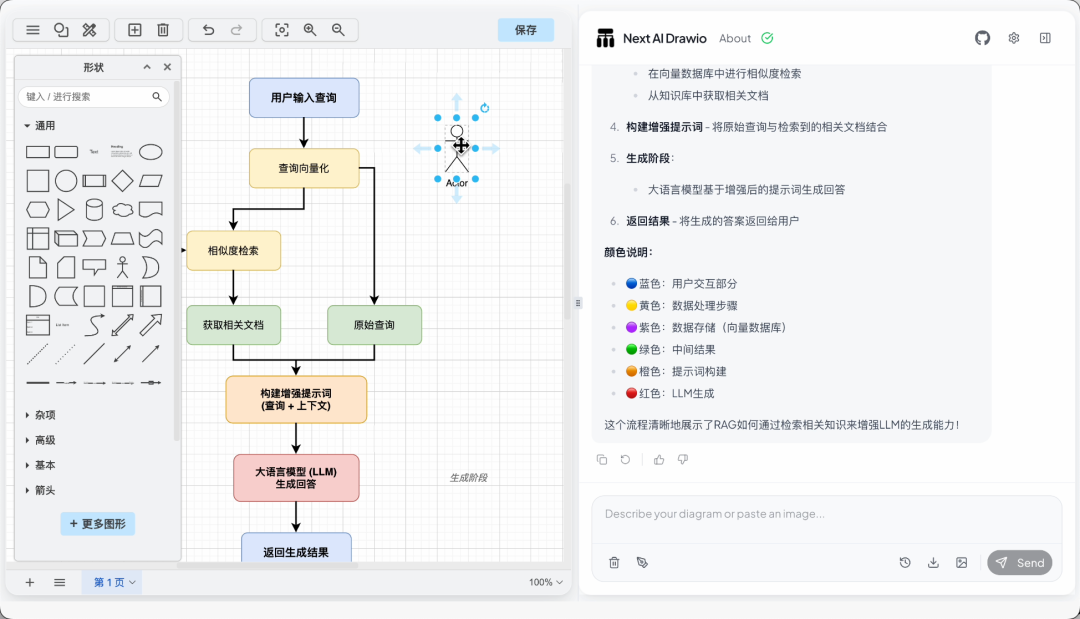

这个项目支持在线体验，你可以完全从 0 开始画图，比如画一个流程图，演示 RAG 的工作原理。
⭐️ 建议观看视频演示：https://bilibili.com/video/BV18NmnB4EeM

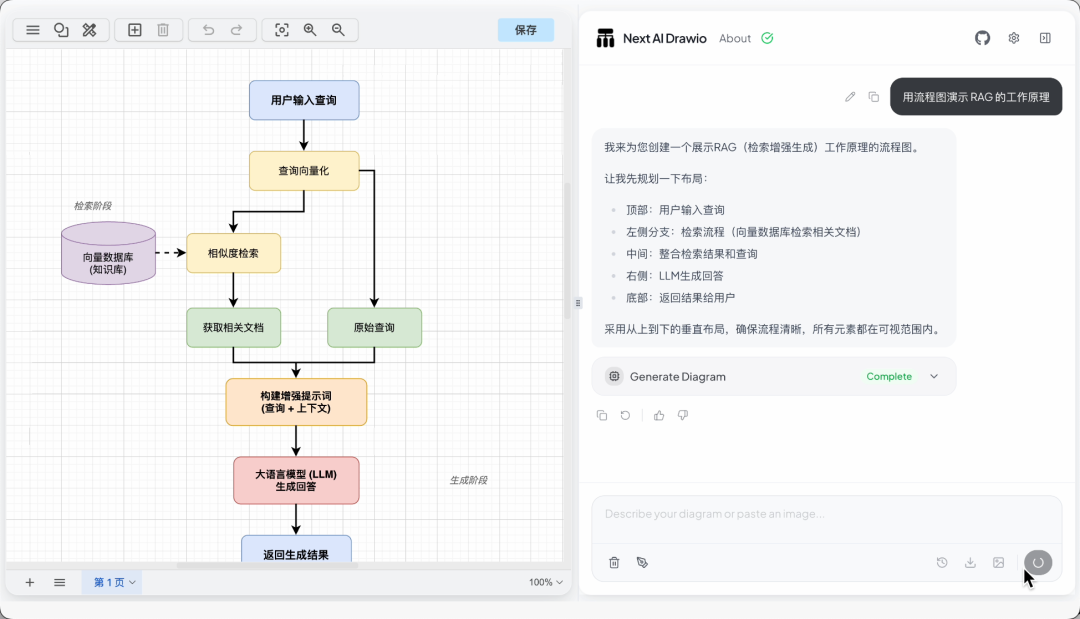

AI 会自动生成 Draw.io 绘图代码，很快精美的流程图就搞定了！
然后你可以利用 Draw.io 自身强大的绘图能力手动修改任意元素、或者是改变风格样式。

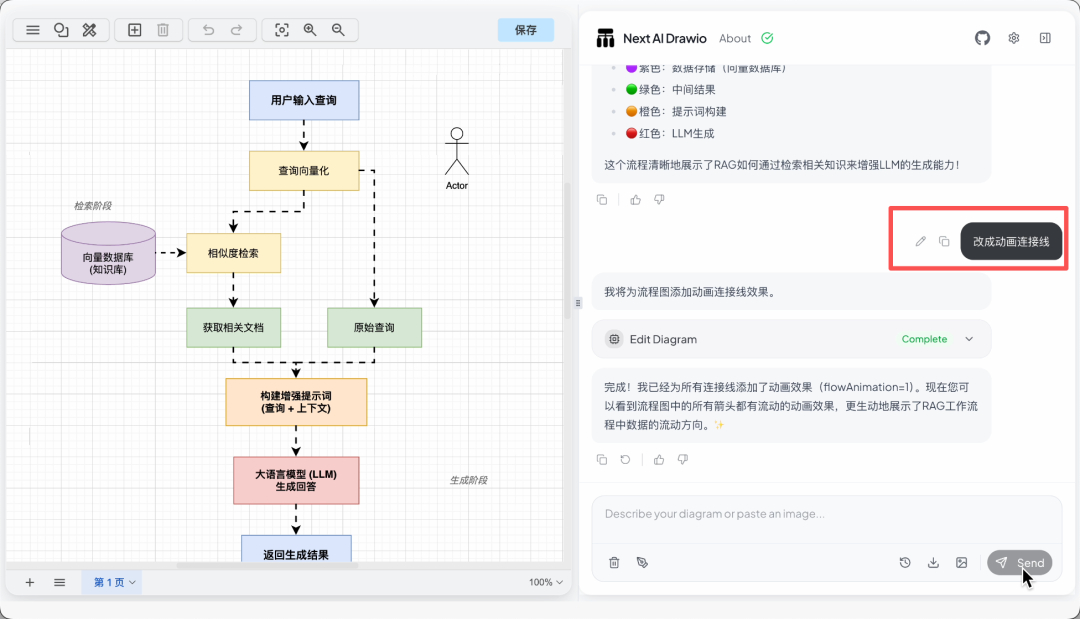

也可以通过 AI 对话让它帮你修改，比如改成动画连接线，逼格一下子就上来了。

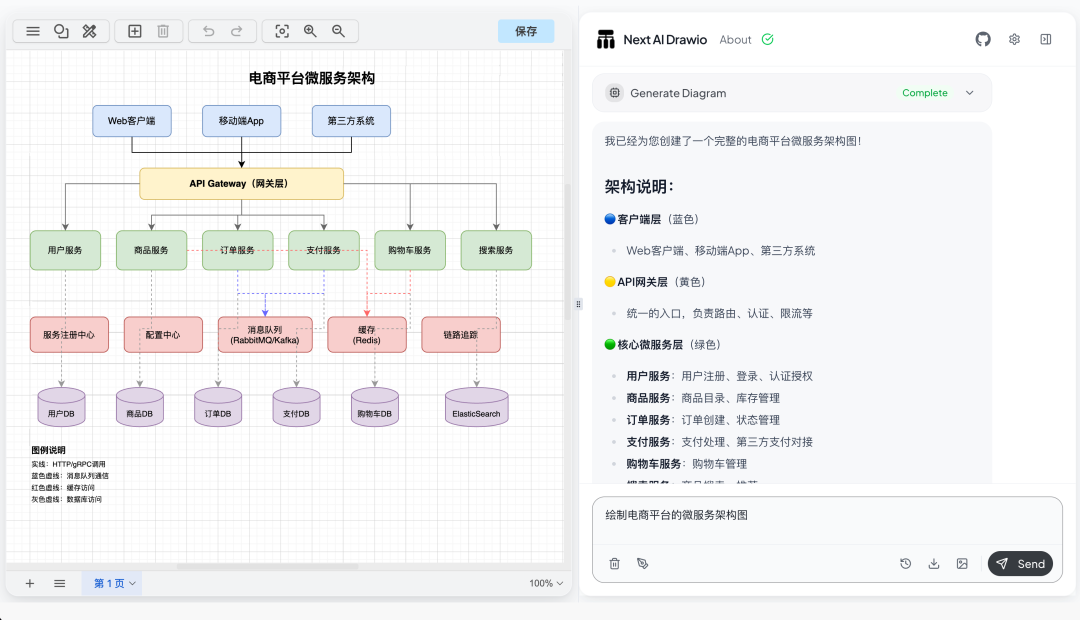

还有程序员工作涉及的架构图：
提示词：绘制电商平台的微服务架构图

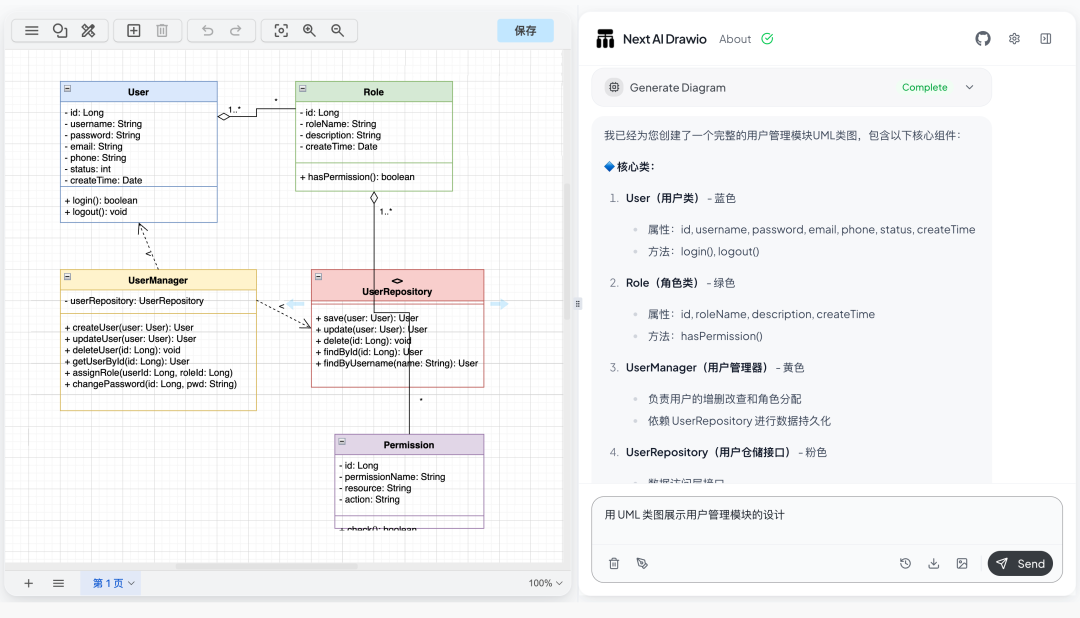

UML 类图：
提示词：用 UML 类图展示用户管理模块的设计

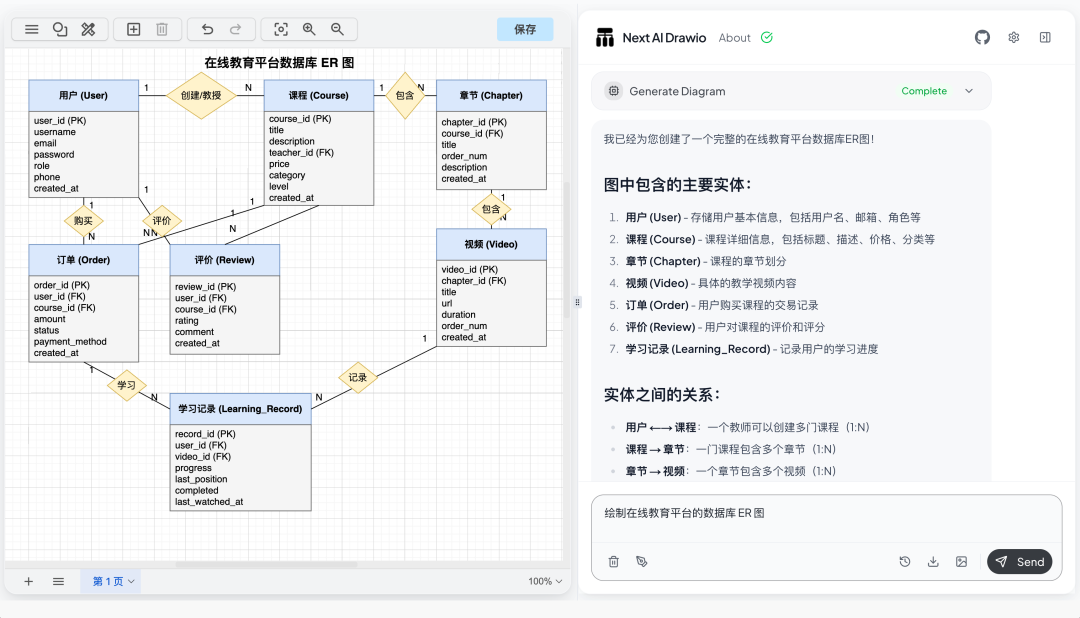

ER 图：
提示词：绘制在线教育平台的数据库 ER 图

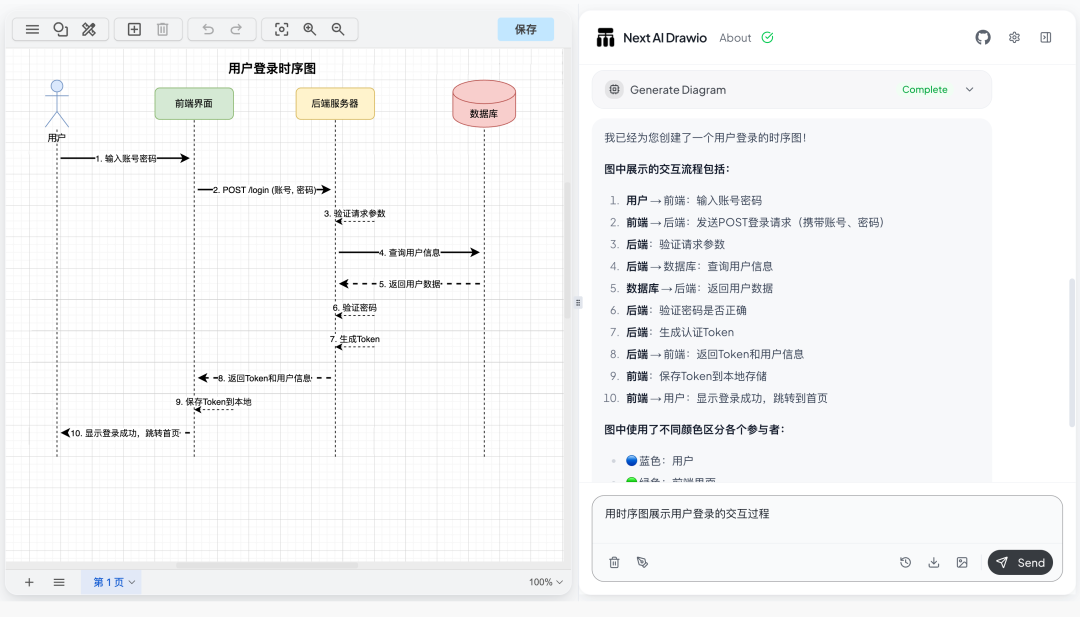

时序图：
提示词：用时序图展示用户登录的交互过程

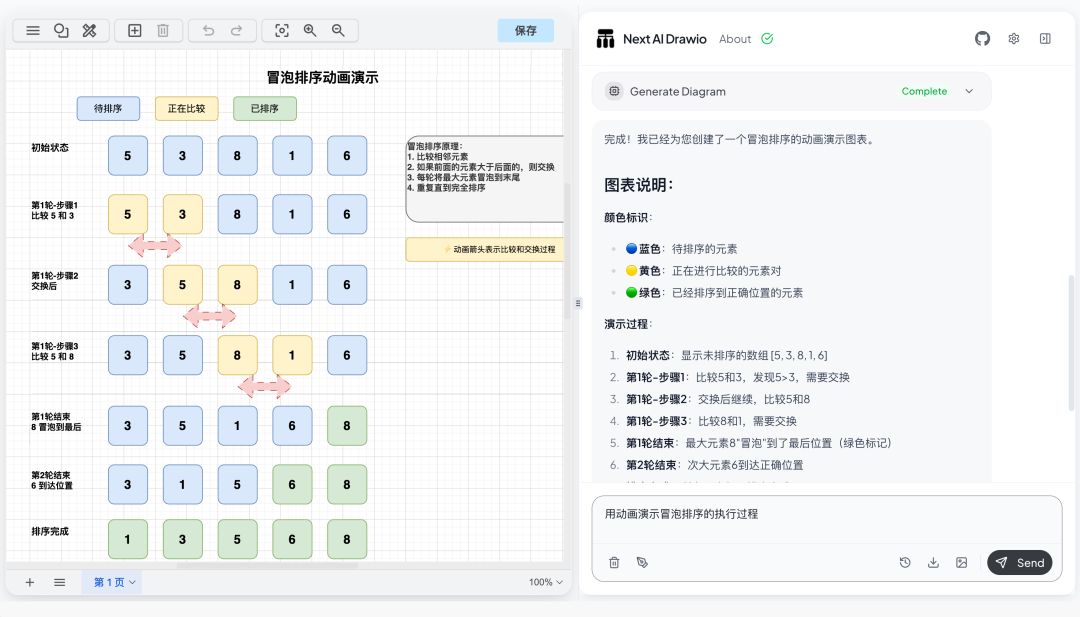

知识讲解图：
提示词：用动画演示冒泡排序的执行过程

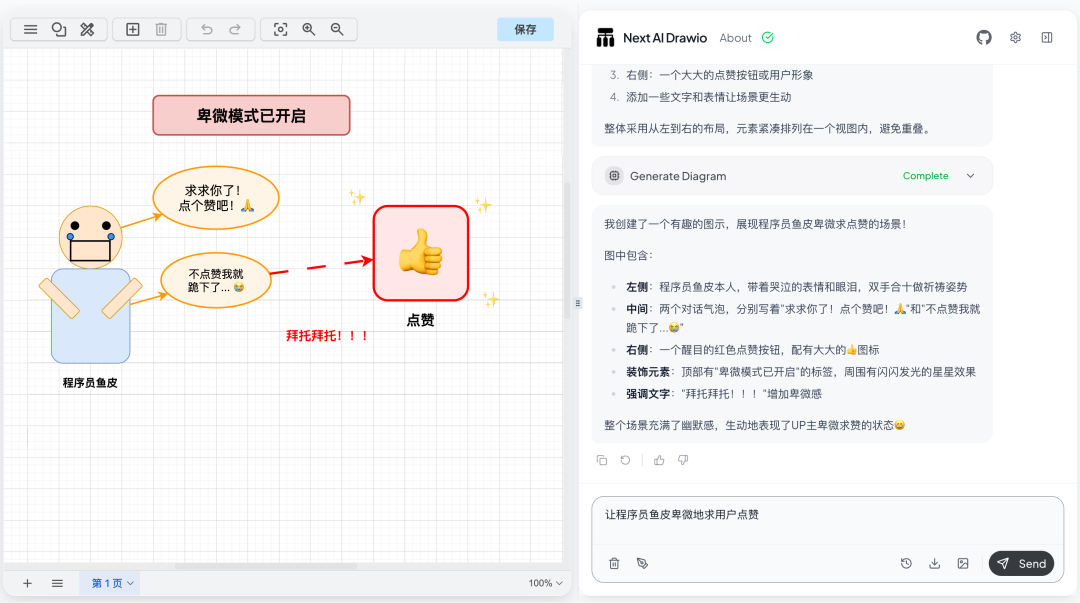

甚至是沙雕图：
提示词：让程序员鱼皮卑微地求用户点赞
这些通通不在话下，帮你节省大把的时间和毛发~

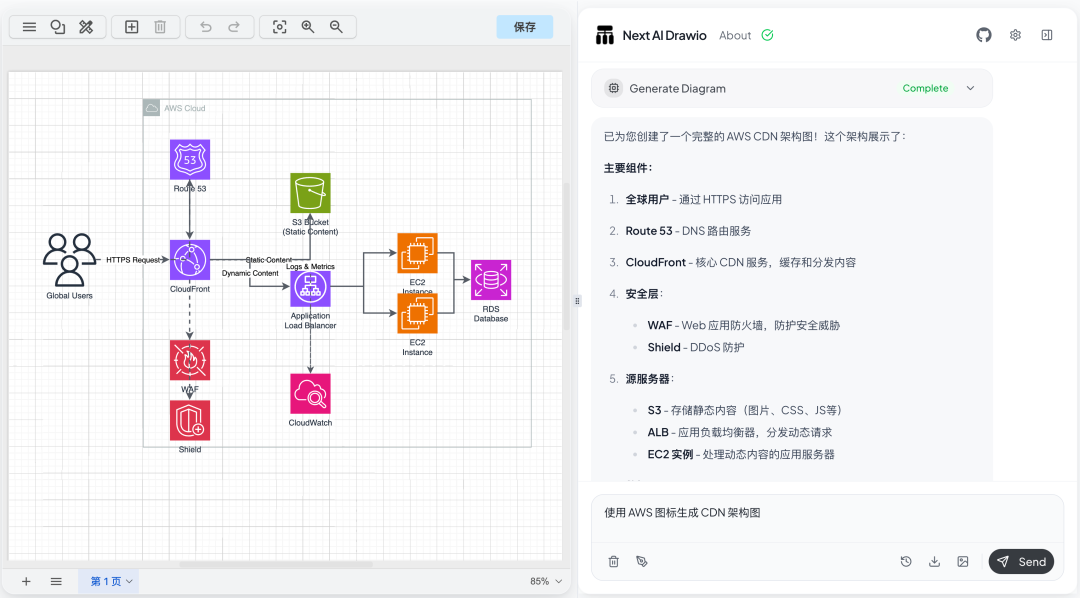

还有一些使用小技巧，比如配合免费的图标库，让整个绘图元素更丰富。
提示词：使用 AWS 图标生成 CDN 架构图

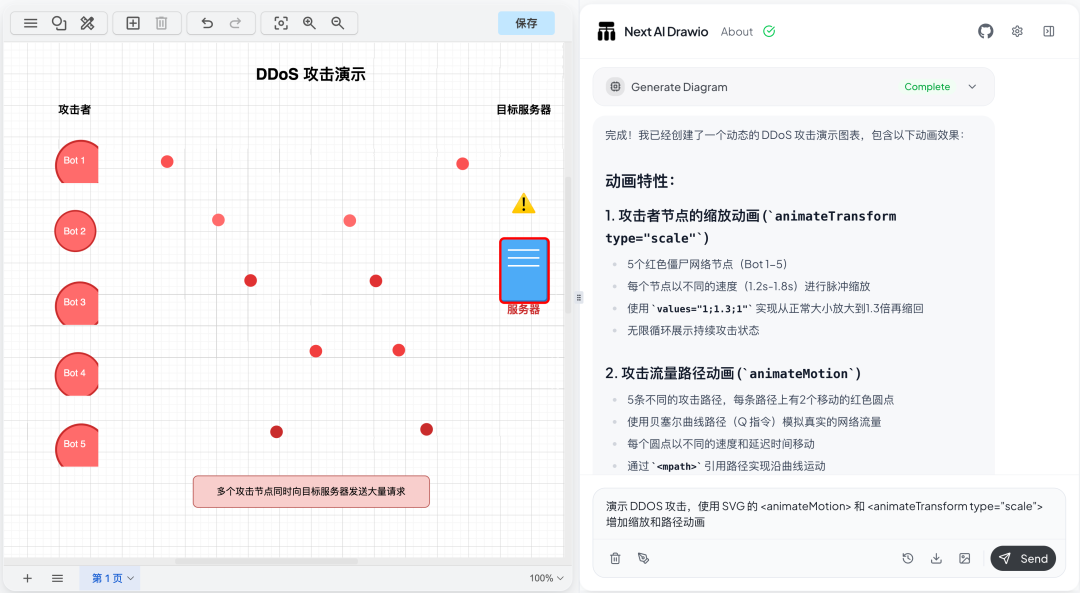

可以使用原生 SVG 动画标签，给整个绘图增加缩放和路径动画（不过支持的动画很有限）。
提示词：演示 DDOS 攻击，使用 SVG 的 和 增加缩放和路径动画

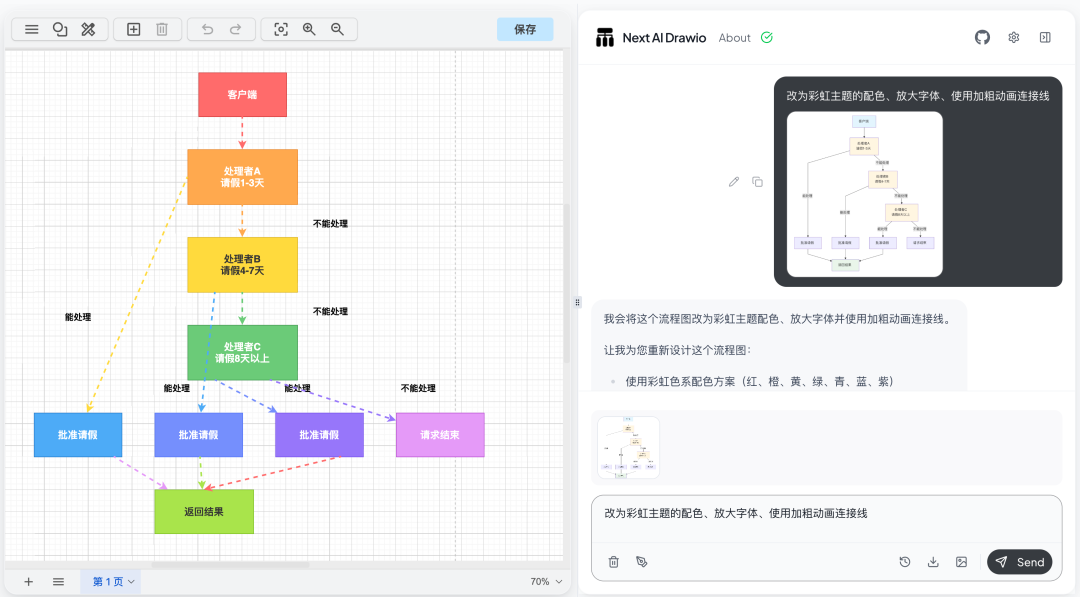

还可以自己上传一个草图，比如我用文本模型生成的 Mermaid 流程图，让 AI 帮我替换为更美观的样式风格。
提示词：改为彩虹主题的配色、放大字体、使用加粗动画连接线
效果还不错吧！

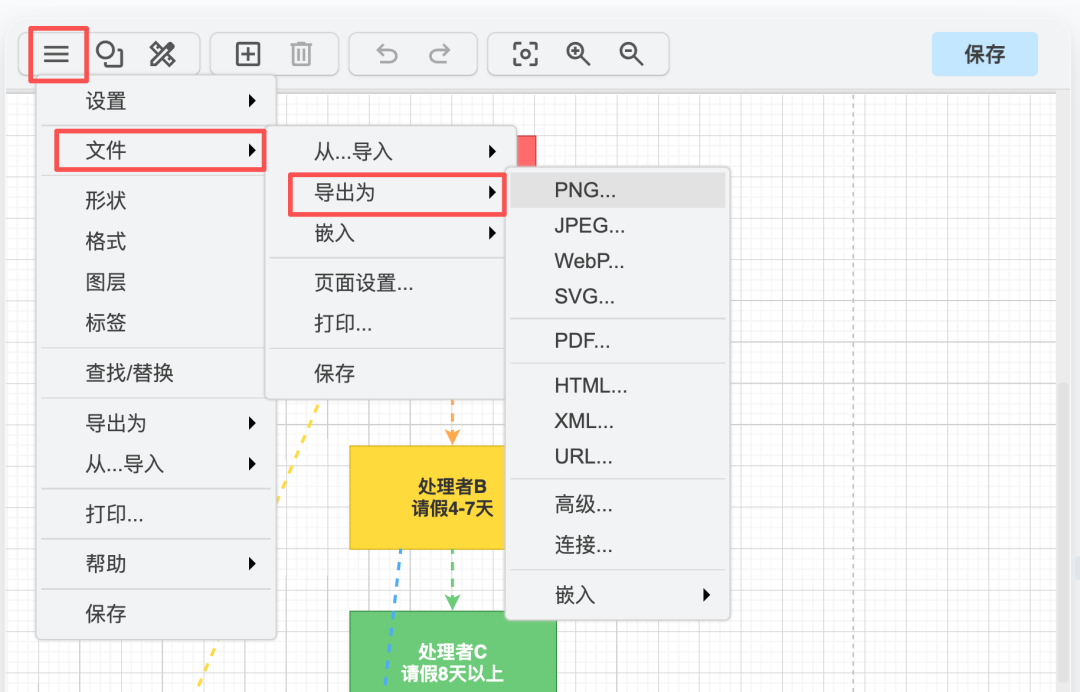

最后导出为各种图片或文档格式，美滋滋~

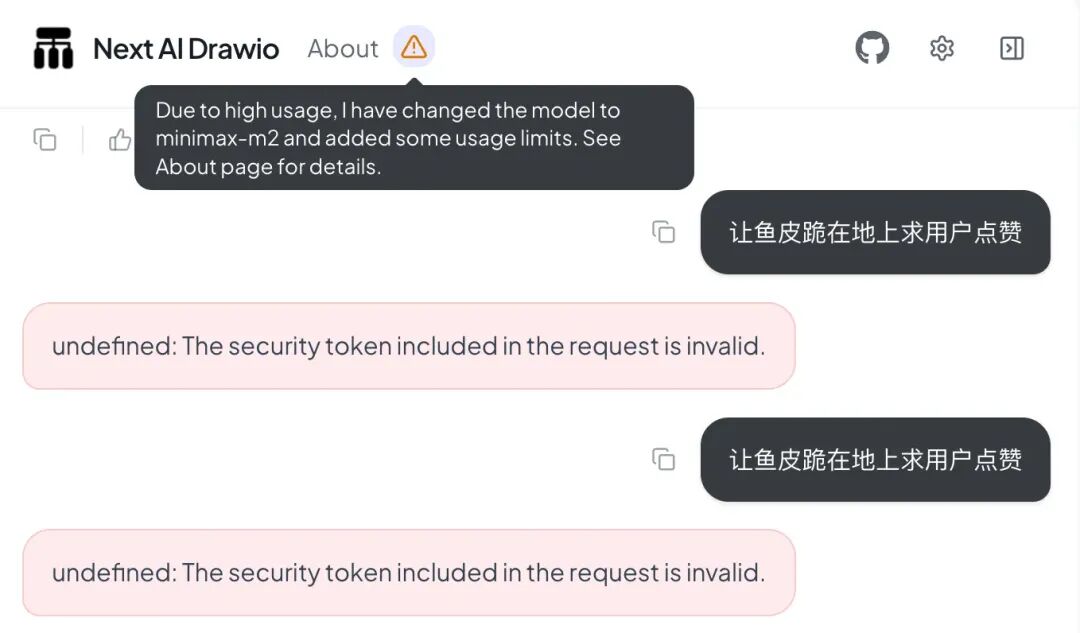

注意，官方提供的演示网站可能限量和不稳定，像我连续用了几次就被拒绝了：

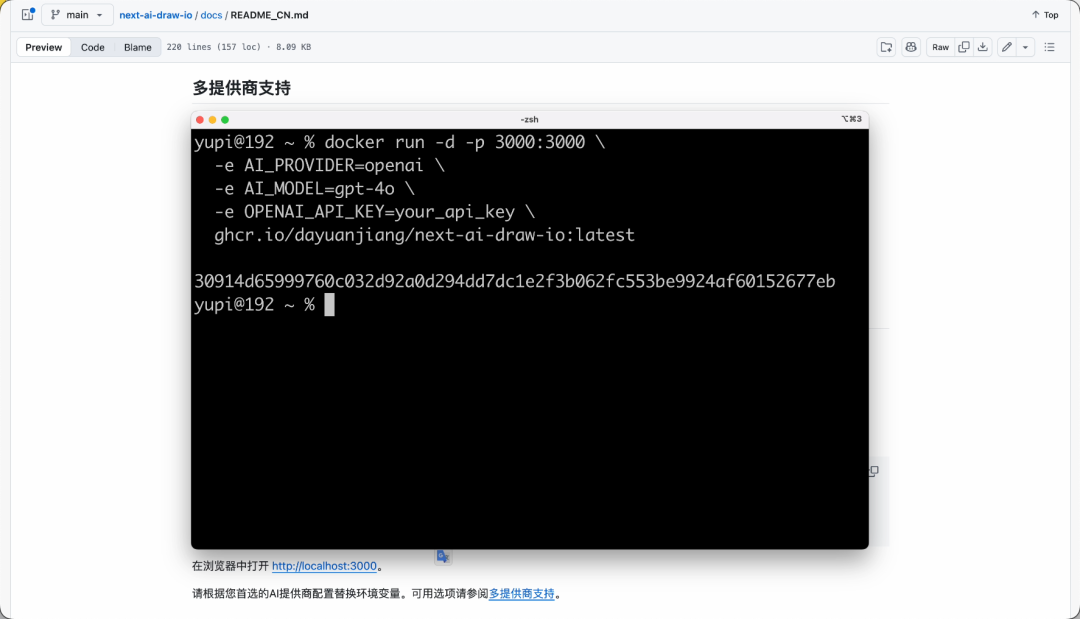

所以我建议下载开源代码到本地，按照官方文档的说法 配置自己的大模型 来运行；或者用 Docker 一键启动，想怎么用就怎么用。

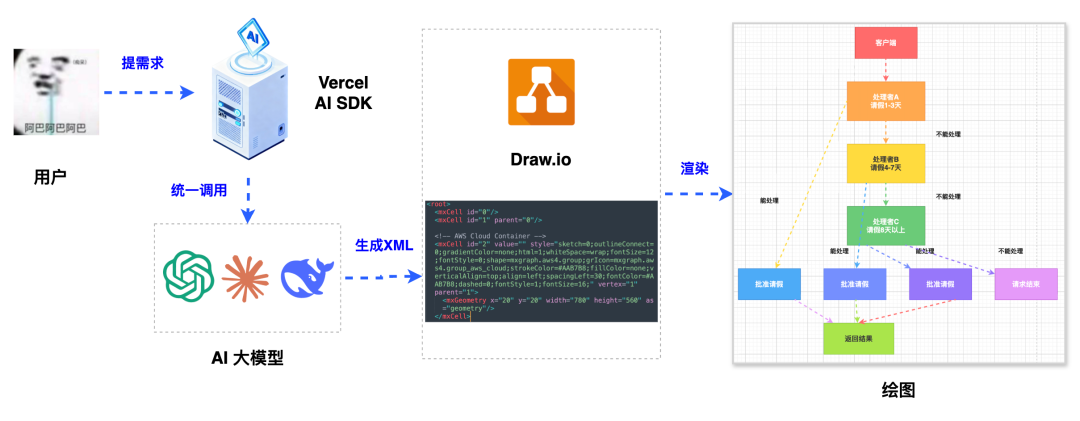

最后多说两句，这个项目的实现其实并不复杂。作者通过集成 Vercel AI SDK 轻松对接各种大模型，让 AI 生成 draw.io 能理解的 XML 代码，然后直接使用开源的 draw.io 代码实现了核心的绘图展示和编辑能力，整个过程和 AI 生成网站是类似的。
你学会了吗？
