全面揭秘：抖音集团 QUIC 千万 QPS 应用实践

近日，ArchSummit全球架构师峰会深圳站成功举办。随着移动互联网的蓬勃发展，人们对网络速度和实时性的需求日益增加。在面对越来越多的图片、视频和音频等大资源时，页面加载缓慢、视频卡顿等问题频发，传统的传输控制协议（TCP）显得力不从心。近年来，QUIC 协议在网络通信领域掀起热潮，在直播、视频、点播、下载等场景得到广泛应用，QUIC显著提升网络加载速度，带来了前所未有的加速效果和用户体验。会上，火山引擎边缘云高级工程师龙志与多位行业资深专家共同探讨，在大带宽、低延时场景下，打造高质量的网络环境，服务用户这一新难题的解决方案。

火山引擎高级工程师龙志认为：QUIC 作为新型传输协议，可以显著提升网络性能，在有限的资源条件下承载千万 QPS成为了可能，这也是大多数行业伙伴选择QUIC协议的原因。2018年，火山引擎正式完成QUIC项目立项并启动开发；19年内部API业务顺利落地；20年在文件传输场景落地，QPS突破300万；2021年在图片业务落地，QPS突破2000万；22年支持抖音春节活动并上线了IETF QUIC；23年在视频点播场景落地并支持MPQUIC协议，QPS突破3000万。

QUIC协议的独特优势

1. 0-RTT建立连接：理论上，TCP结合TCP-FastOpen和TLS1.3两个特性可以实现0-RTT能力，但这需要全链路配合，尤其是中间路由器的支持。从业界数据看，在TCP上能真正实现0-RTT的比例是极低的。QUIC是基于UDP的协议，具备节省TCP握手的时间消耗优势，QUIC除首次握手外，绝大多数场景都能实现0-RTT。目前，火山引擎QUIC 0-RTT占比达到95%以上；

2. 双边用户态协议栈加速：这两个特性使QUIC的想象空间变得更大。比如，一些高级网络特性、多路径、FEC等功能可以基于QUIC实现快速研发迭代，双端可控，上线部署也非常方便；

3. 连接迁移：连接迁移是指用户可以在WiFi和蜂窝网络之间实现无缝切换。在工程落地过程中，由于边缘节点大多数属于单一运营商，如果WiFi和蜂窝网络属于不同运营商，需要在调度上做一些工作才能实现连接迁移；

4. 多路复用：H2也有类似的功能，但受限于TCP的可靠传输特性，不同请求之间还是会互相影响，存在队头阻塞问题。QUIC基于UDP，可以屏蔽这个问题，但GQUIC使用HPACK，Header都在一条Stream上发送，还是会存在一定程度的阻塞，IETF QUIC使用QPACK的编解码流可以解决这个问题。

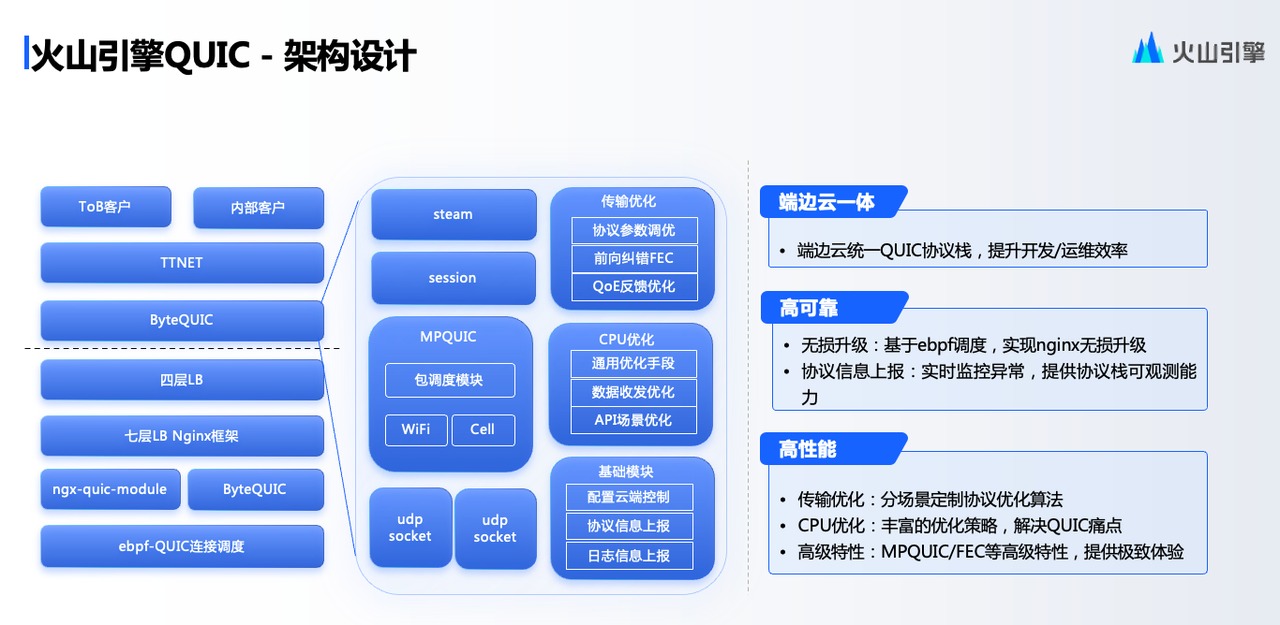

火山引擎QUIC架构设计

1. 端边云一体：火山引擎QUIC充分发挥边缘云端边云一体的优势，在原有客户端、边缘节点、中心机房接入架构的基础上进行微调，将QUIC能力嵌入到端边云全链路中，以最小的代价支持QUIC协议能力。同时，端边云共用一套QUIC网络库，避免同一个功能需要在双端不同网络库重复实现，大幅提升开发和运维效率；
2. 高可靠：在Nginx升级时，TCP可以通过关闭Listen FD实现无损升级。火山引擎QUIC通过基于Ebpf实现的连接调度模块，在升级时，将新老连接分别调度到新老Worker，从而实现无损升级。另外，QUIC作为一个新型协议，相关的监控、可观测等配套工具不够完善。为此，火山引擎在双端实现了协议信息上报能力，实现了实时监控；
3. 高性能：在传输优化方面，火山引擎针对业务网络特性进行针对性优化，分场景定制协议优化算法；在CPU优化方面，火山引擎通过丰富的优化策略，提升QUIC CPU性能，解决QUIC CPU高消耗这一痛点；在高级特性方面，针对部分网络性能要求极高的场景，火山引擎提供MPQUIC、FEC等高级特性进一步提升QUIC性能，充分发挥客户端多网卡特性，增加弱网对抗能力。

火山引擎QUIC-网络性能优化

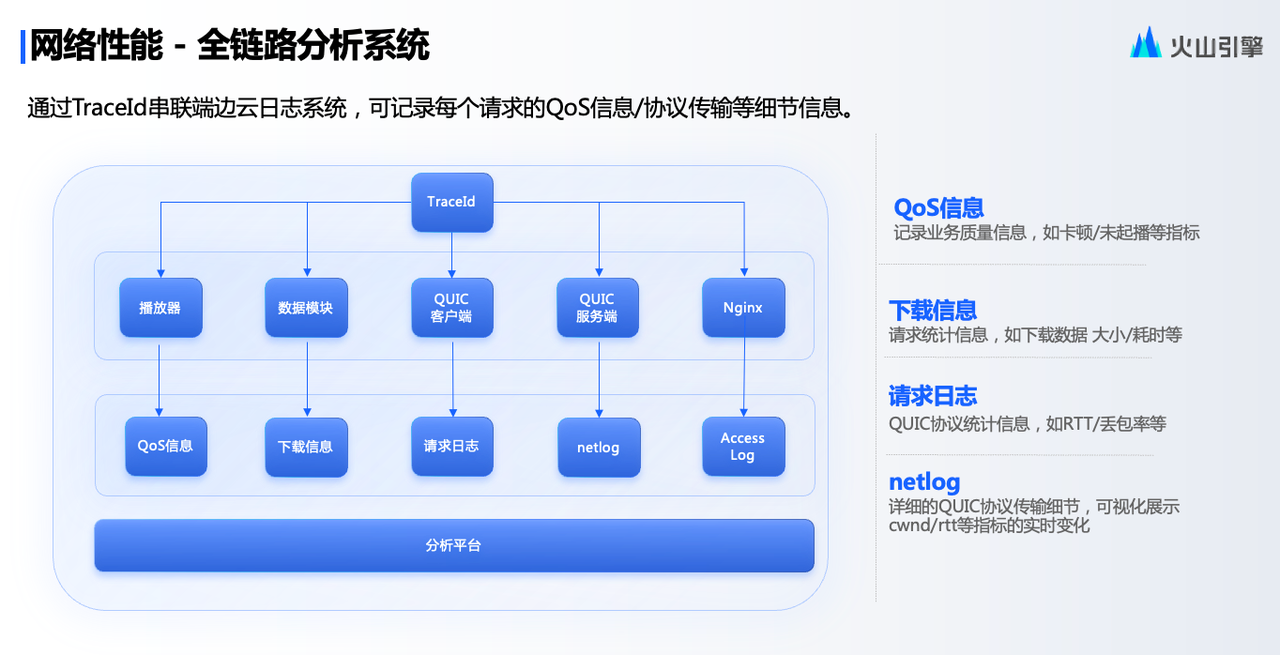

网络性能-全链路分析系统优化

QUIC作为新型的双端加密传输协议，缺少相应的分析系统，但在上线落地过程中难免会遇到性能问题，建立一套全链路分析系统显得格外重要。以点播场景为例，火山引擎通过全局的TraceId贯穿每个请求经过的Nginx、双端QUIC网络库、播放器等关键模块，做到每个请求可追踪，通过数据，形成性能监控大盘。另外，火山引擎对Qvis进行定制化开发，实现网络传输可观测和常态化开启状态，为业务排查故障以及优化网络性能带来了非常大的便利。

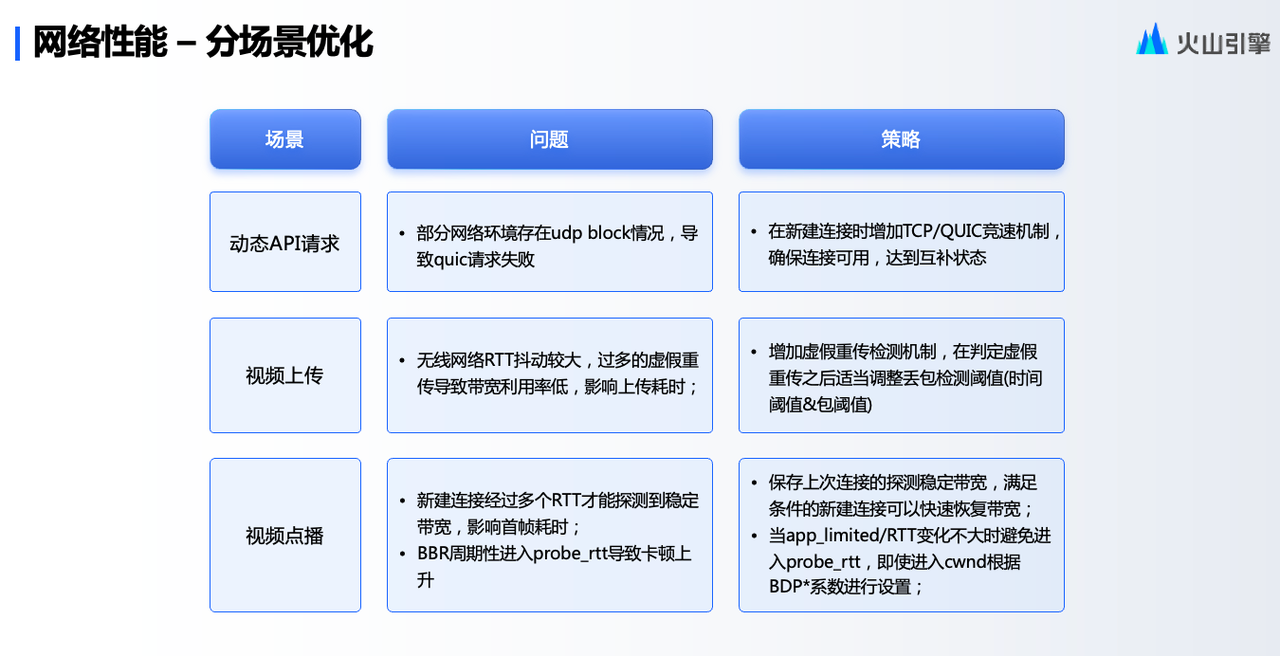

网络性能-分场景优化

以动态API请求、视频上传、视频点播点播三个典型场景为例，基于全链路分析系统，工程师可以对线上的各种场景进行针对性优化。

1. 动态API请求场景：在飞书QUIC实验过程中，用户处于企业网环境，部分企业网存在Udp Block情况，导致QUIC请求失败。面对这种场景，火山引擎充分发挥TCP的通用性以及QUIC的性能优势，在新建连接时增加TCP、QUIC竞速机制，通过远端云控竞速策略，使TCP、QUIC达到互补状态，提升稳定性和网络性能；
2. 视频上传场景：视频上传场景中，存在无线网络RTT抖动较大，丢包检测算法会触发大量的虚假重传、降低带宽的有效利用率、增加上传耗时等问题。为此，火山引擎增加了虚假重传检测机制，如果判断出现了虚假重传，系统会根据情况调整丢包检测阈值（包括时间阈值和包乱序阈值），提升传输效率；
3. 视频点播场景：视频点播场景中，新建连接需要经过若干个RTT才能探测到稳定的带宽，这会影响视频起播率。通过发挥QUIC的双端协议优势，将用户历史连接探测到的稳定带宽保存在客户端，下次新建连接将利用历史数据快速恢复带宽，有效提升视频起播率。

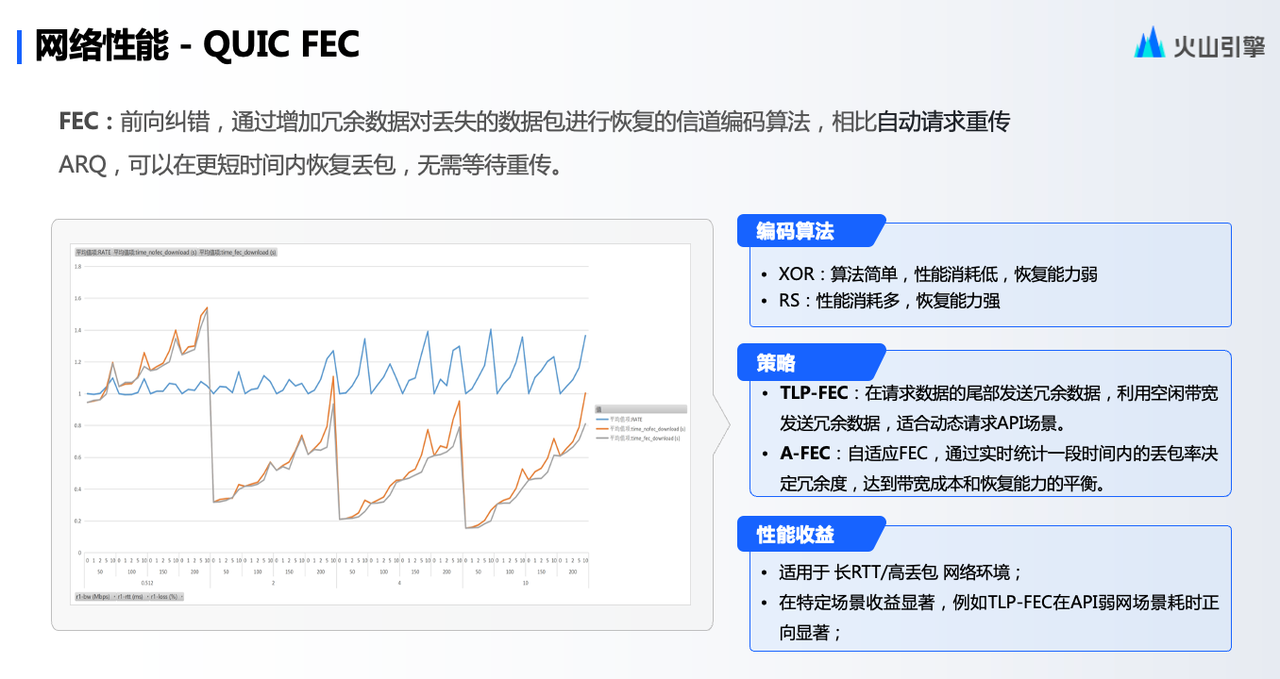

网络性能-QUIC FEC优化

QUIC FEC在发送数据时按照特定的编码算法发送一些冗余数据。出现丢包时，接收端可以通过编码数据恢复丢失的数据包，相比ARQ(自动请求重传)，可以在更短时间内恢复丢包，节省丢包检测/重传过程的耗时。

1. TLP-FEC：FEC需要在原始数据基础上增加一些冗余数据，存在原始数据和冗余数据相互抢占带宽的情况，极端场景下甚至会出现开启FEC导致性能劣化的后果。为了应对这种情况，火山引擎提出了TLP-FEC，即在请求数据的尾部，判断后续数据发送状态，利用空闲带宽来发送冗余数据，解决带宽抢占的问题。TLP-FEC适合动态请求API场景；
2. A-FEC：XOR和RS算法，都需要设定精准的冗余度，设置难度高。火山引擎提出A-FEC(Adaptive FEC 自适应FEC)策略，以实时统计数据为基础，精准设置冗余度，实现带宽成本和恢复能力的平衡。

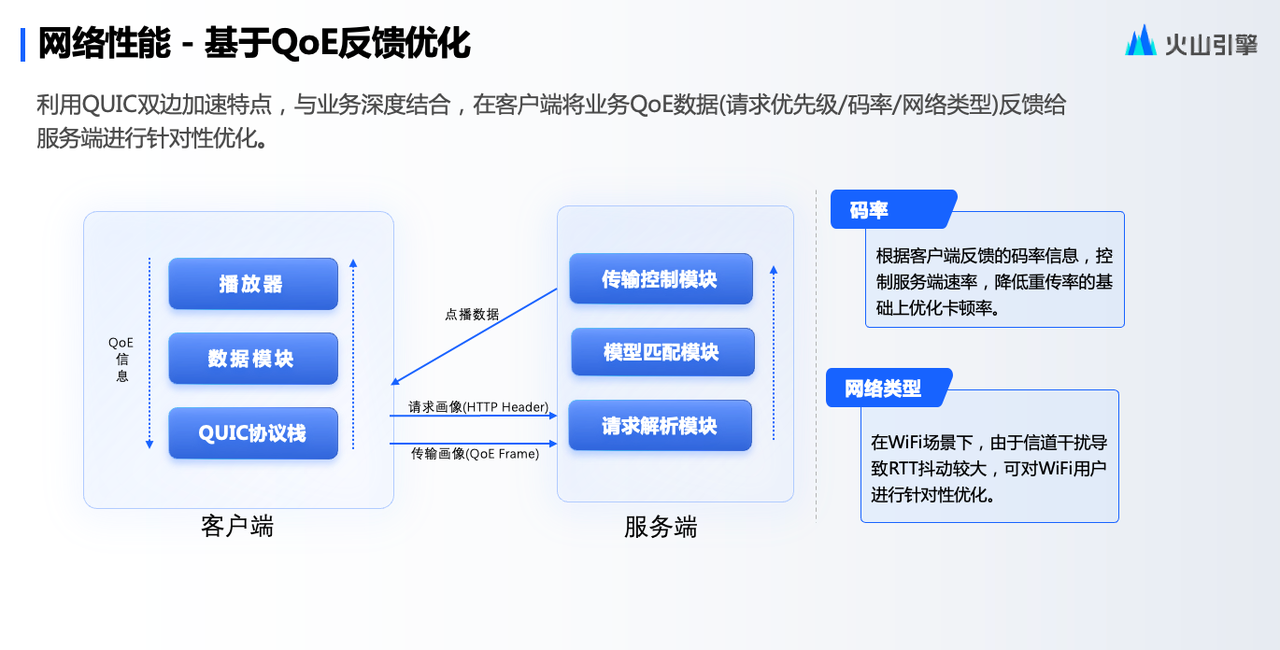

网络性能-QOE反馈优化

传统协议优化通常基于网络传输的视角进行，对用户的体验感知较少。火山引擎充分利用QUIC双边加速特点，与业务深度结合，将业务客户端QoE数据(请求优先级/码率/网络类型)反馈给服务端进行针对性优化，有效降低用户卡顿率和重传率，实现降本增效。

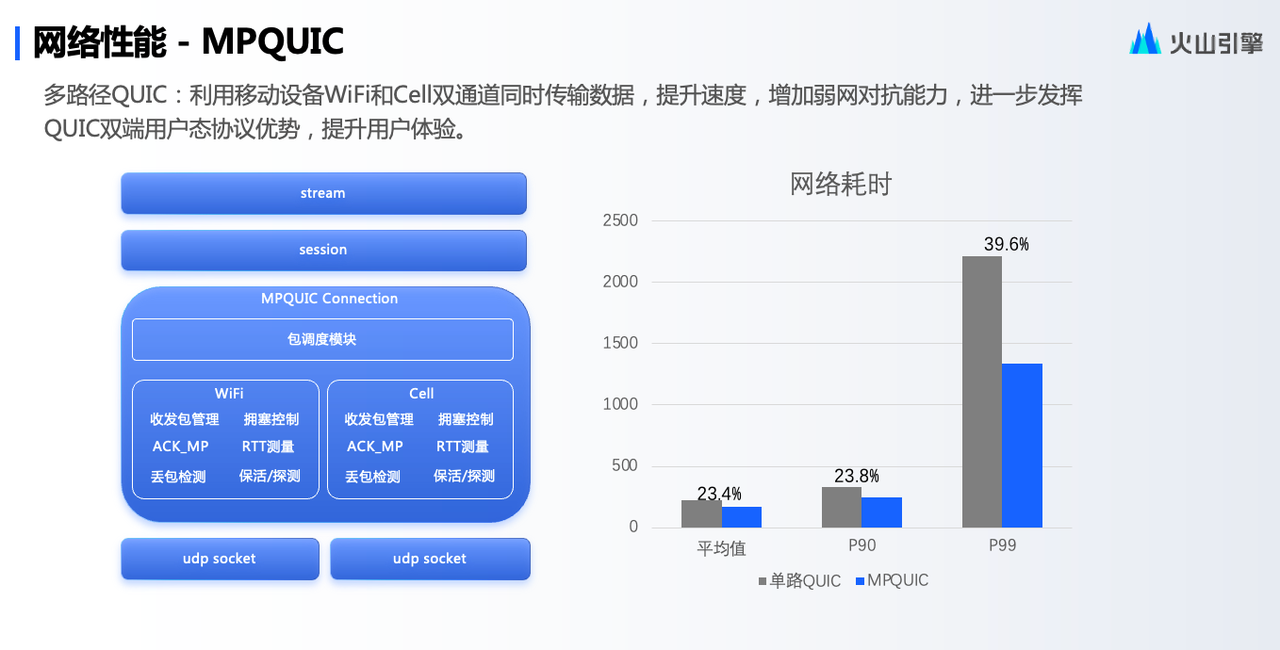

网络性能-MPQUIC优化

MPQUIC想在工程上落地，需要对中间链路，包括四层LB以及QUIC连接调度模块进行改造。火山引擎对QUIC CID进行了重新定义，用不同字段分别表示QUIC连接、后端RS、路径等信息。利用移动设备Wifi和Cell双通道同时传输数据，提升速度，增加弱网对抗能力，进一步发挥QUIC双端用户态协议优势，提升用户体验。在效果上，线上Feed推荐流场景AB对比实验结果显示，MPQUIC对单路径QUIC网络性能提升明显，网络耗时P99降低约40%，平均值和P90降低超过20%。

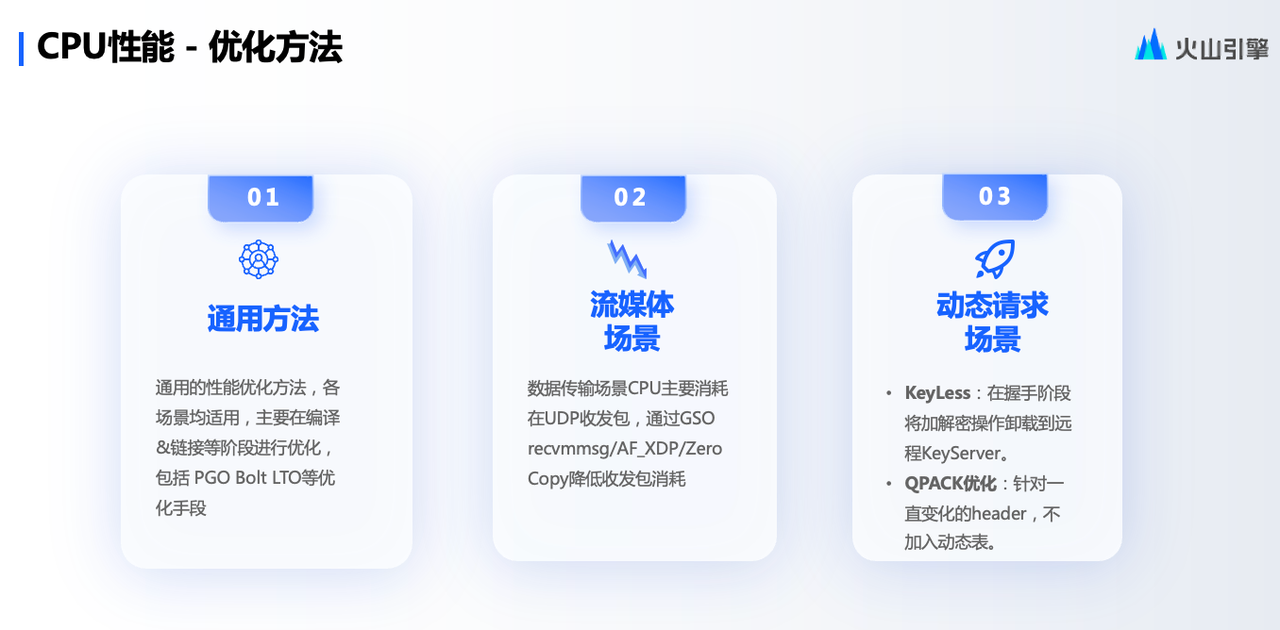

火山引擎QUIC-CPU性能优化

QUIC CPU高消耗一直是业界痛点，在大流量业务场景中，问题更加突出。针对不同场景，火山引擎提供通用场景、流媒体场景、动态请求场景等性能优化方案：

1. 通用场景：编译&链接优化，如PGO/LTO/Bolt等方法；
2. 流媒体场景：发方向，通过GSO将QUIC包进行聚合，降低系统调用次数，大大提升发包性能，数据显示，线上收益15%左右；收方向，通过ACK算法优化，在不影响网络性能的基础上，降低ACK频率，大大降低收包方向CPU消耗；
3. 动态请求API场景：将QUIC握手阶段的非对称加解密卸载到硬件加速卡或者其他机器的空闲CPU上，支持在远程卸载失败的情况下fallback到本地卸载模式，提升握手性能；IETF QUIC使用QPACK的编解码流解决了GQUIC中请求Header存在的队头阻塞问题。线上会存在部分Header一直变化的情况，此时编解码流会持续发送对应Header的编码数据，消耗大量CPU资源，火山引擎采取不加入动态表的策略来节省资源消耗。

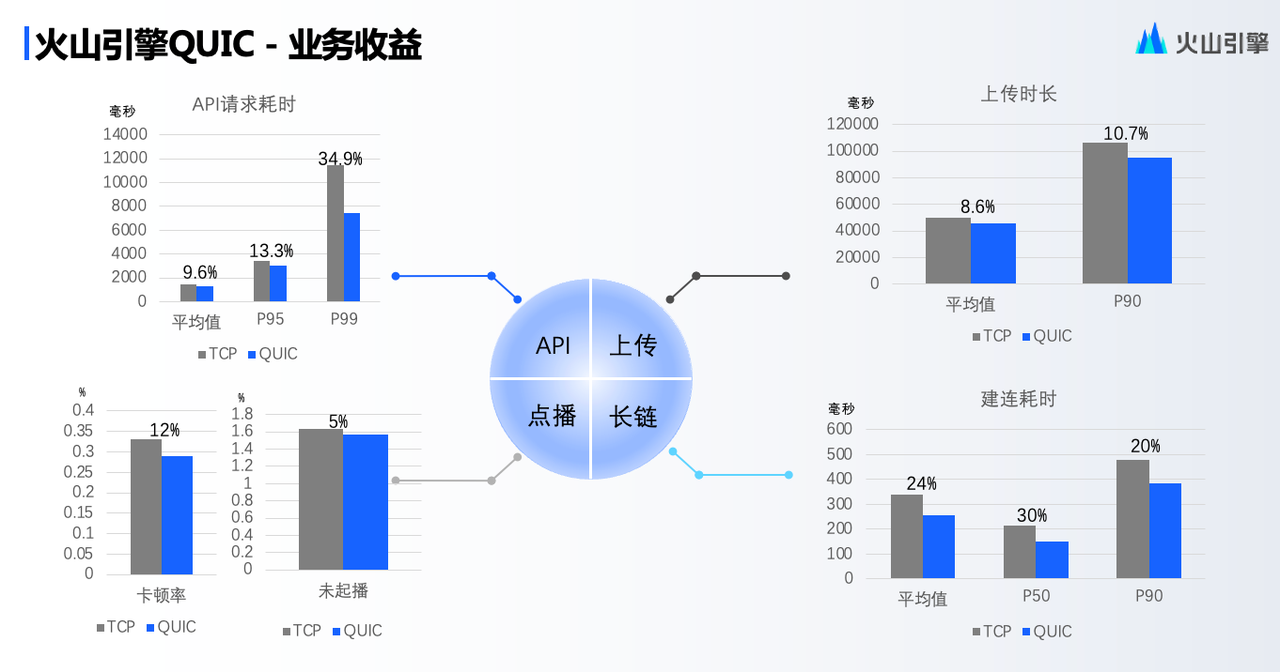

火山引擎QUIC-业务收益

目前，火山引擎QUIC已在各场景大规模上线，覆盖了抖音、飞书、头条、西瓜等APP，涉及实时通信、音视频、云游戏等多个领域，业务场景包括API、上传、点播、长连接等，日高峰QPS超过3000万，且还在不断增长。

ArchSummit全球架构师峰会为QUIC协议在网络通信领域的创新应用提供了一个重要的交流平台。通过这次峰会，行业专家们汇聚智慧，共同探讨QUIC 在各个业务场景的应用和优化。火山引擎边缘云愿与社会各界伙伴共同努力，致力于探索网络通信领域的创新技术，并与行业共享最新的成果。通过技术分享与合作，满足用户日益增长的网络需求，助力产业蓬勃发展。
