干货 | 字节跳动数据质量动态探查及相关前端实现

数据探查是数据质量保障非常重要的一步，它是数据开发的基础，如果没有数据探查，数据类项目就会频繁反复，对项目开发，运维带来很大困难，大幅延长项目周期。 本篇将介绍对于数据探查常见问题，目前字节跳动提供的动态探查解决方案、应用场景以及技术实现。

文 | 小哲

来自字节跳动数据平台开发套件团队

需求背景

数据探查上线之前，数据验证都是通过写SQL方式进行查询，从编写SQL，到解析运行出结果，不仅时间长，还会反复消耗计算资源。探查上线后，只需要一次探查，就可以得到整张表的探查报告， 但后续也存在相关问题，主要有三点：

1. 无法看到探查的数据明细以及关联的行详情，无法对数据进行预处理操作。

2. 探查还是需要资源调度，等待时长平均分钟级。

3. 与质量监控没有打通，探查数据的后续走向不明确。

针对这些问题，我们进一步开发了动态探查需求， 解决问题如下：

1. 基于大数据预览的探查，支持对数据进行函数级别的预处理。

2. 探查结果秒级更新，实时响应。

3. 与数据监控打通，探索SQL的生成模式。

本文主要介绍动态探查的应用场景和相关的技术实现。

应用场景

探查主要应用在元数据管理，数据研发，数仓的开发以及数据治理，可为对数据质量有需求的场景提供数据质量的发现和识别能力。目标用户除了研发同学，也包含不是以SQL研发为主的群体，比如算法建模和数据挖掘等领域。

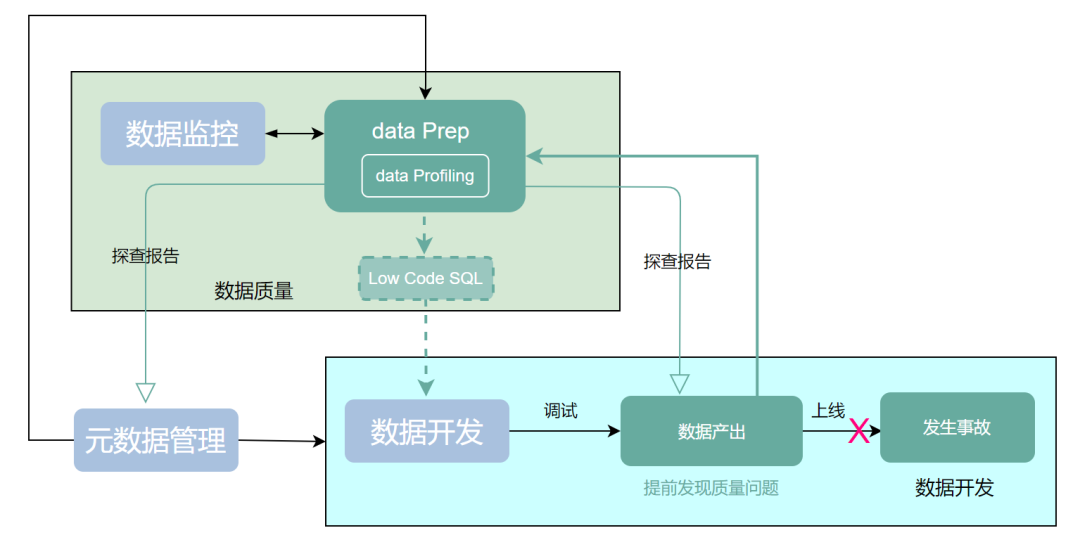

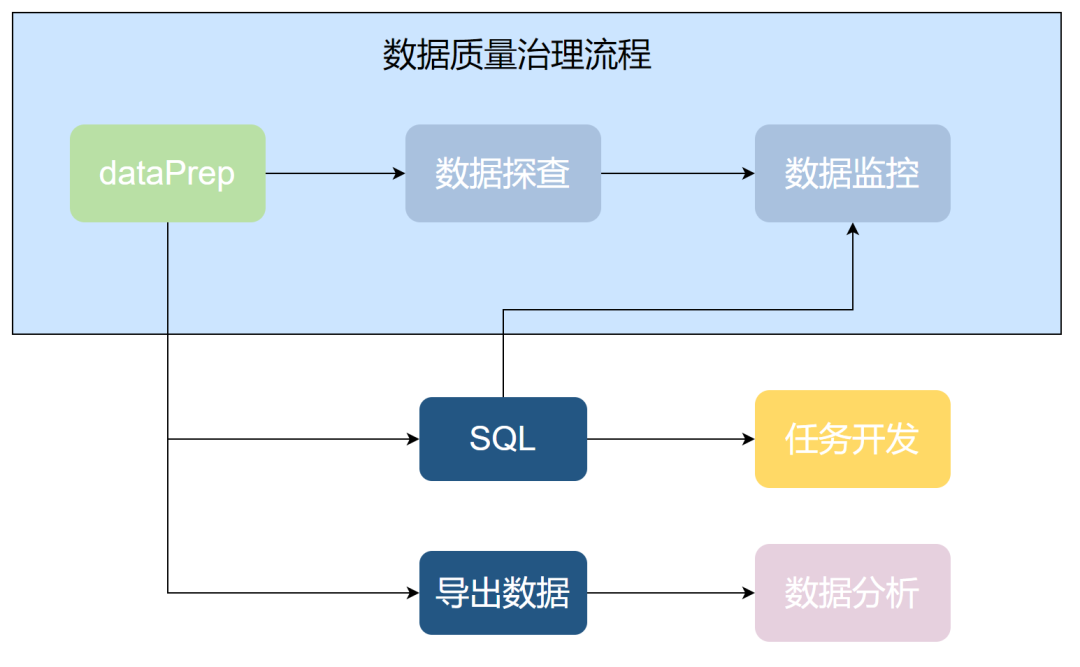

探查可以有效的打通三个闭环：

1. 元数据管理 -> 探查 -> 数据预览探查（库表的质量报告）
2. 数据监控 <-> 数据探查
3. 动态探查 -> SQL -> 数据开发 -> 调试 -> 探查报告（质量分析）

名词解释

全量探查：

基于库表的全量探查，后端引擎执行，展示探查后列的统计分布结果。

动态探查：

基于抽样的部分数据探查，展示字段明细，可以使用操作对数据进行预处理，并实时动态的展示统计分布结果。数据获取后的过程都由前端执行。

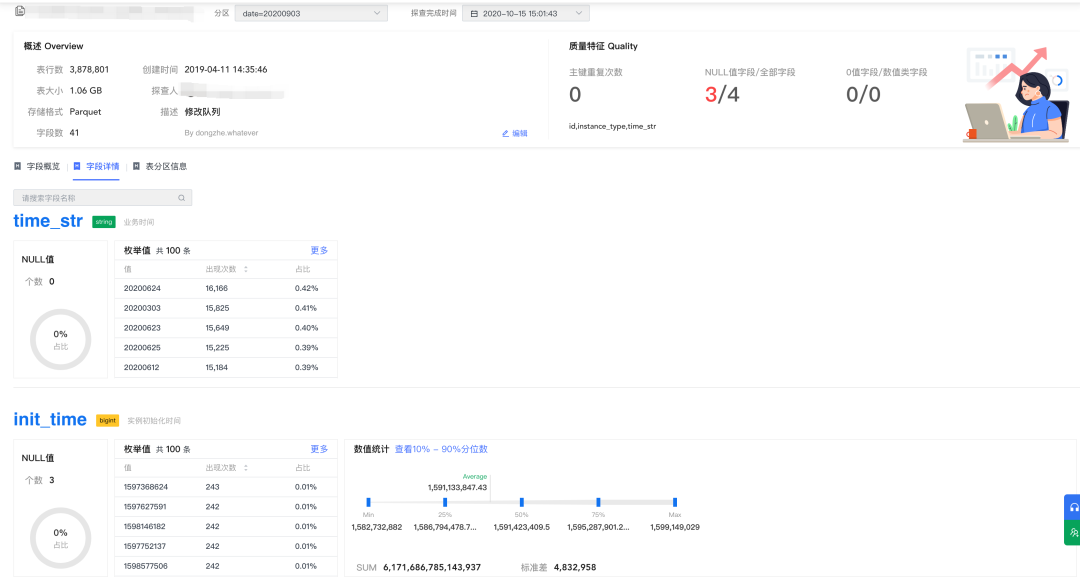

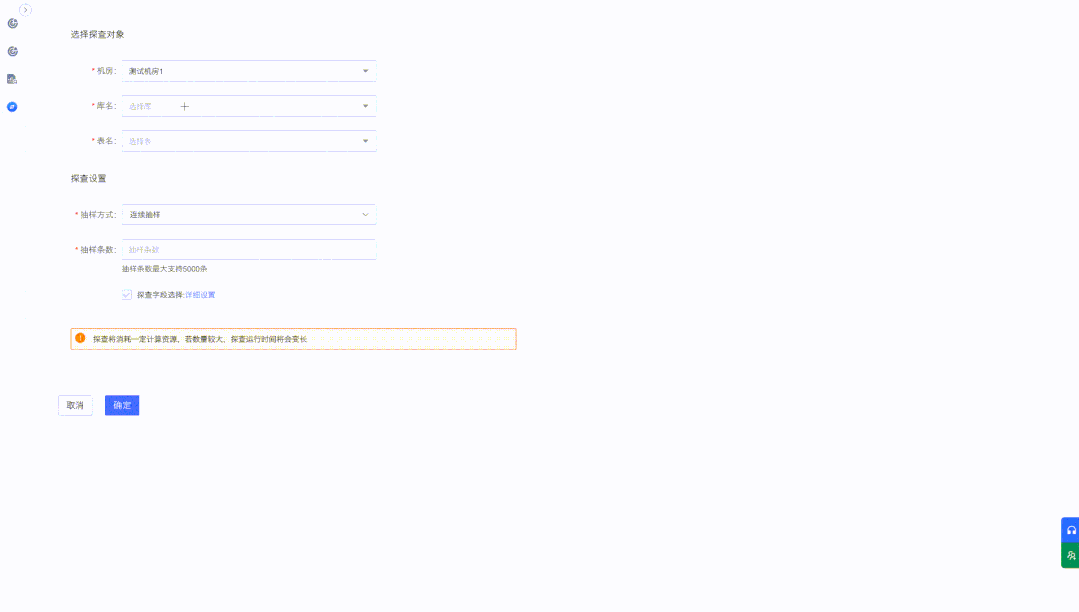

两者的对比示意图

技术实现

除了数据的抽样部分在后端做，其他的都是前端实现的。包括大数据展示，探查计算，卡片联动，操作栈交互，以及未来要做的函数编辑器以及SQL生成。

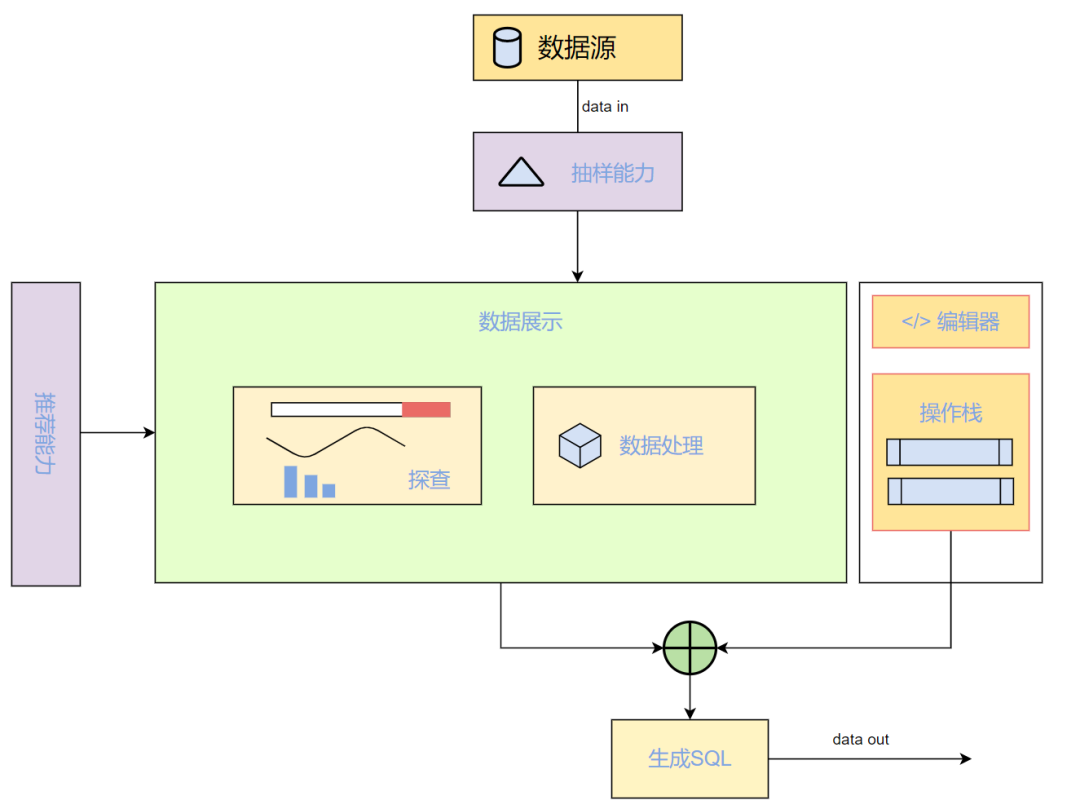

技术架构

1. 抽样能力：对数据进行基于质量分布特征的抽取。

目前做的是随机抽样，后续尝试基于特征来抽样。

2. 数据展现：大容量的数据载体，支持对数据处理的实时展现。

前端目前是基于虚拟滚动Table做的，后续打算迁移到canvas table上。

3. 前端探查：实时探查，可视化展现数据分布，突出质量指标。

4. 数据处理能力：函数处理能力（GroupBy..）

5. 操作栈：需要对数据操作进行管理和回溯

基于immutable和操作流实现操作栈。

6. 编辑器：提供完整函数的功能，需要：词法解析，智能提醒，语法高亮。

基于编辑器实现函数的功能，antlr4实现词法解析，配合monaco editor实现一些智能提醒和语法高亮。

7. 生成 SQL ：将可视化的交互式操作转换成可执行的SQL。

目前sql generator有以下几种方式：

• 基于链式调用生成

• 基于标签模板生成

• 基于AST（抽象语法树）去做

关键技术及实现

大数据渲染

由于动态探查场景下前端需要支持最大5000条数据的展示和交互，所以在渲染这块存在比较大的压力，主要集中在探查卡片和数据预览两个部分。

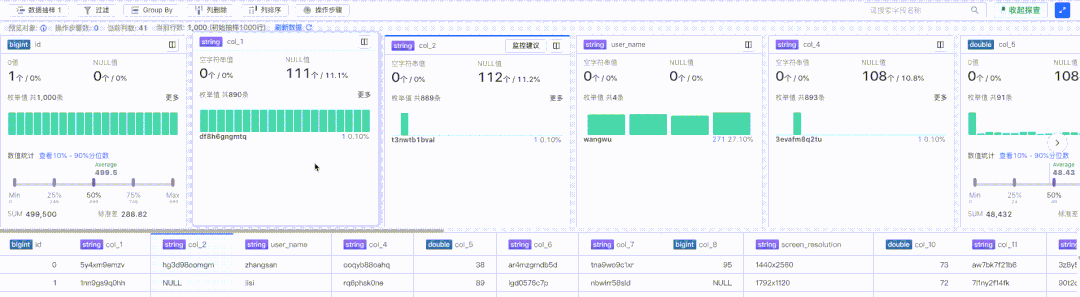

探查卡片包含了特定列的部分关键信息汇总，比如0值、Null值、枚举值等，如下图红框部分：

探查卡片部分由于存在较多定制化内容，所以采用了虚拟列表方案进行渲染，支持收起状态和展开状态：

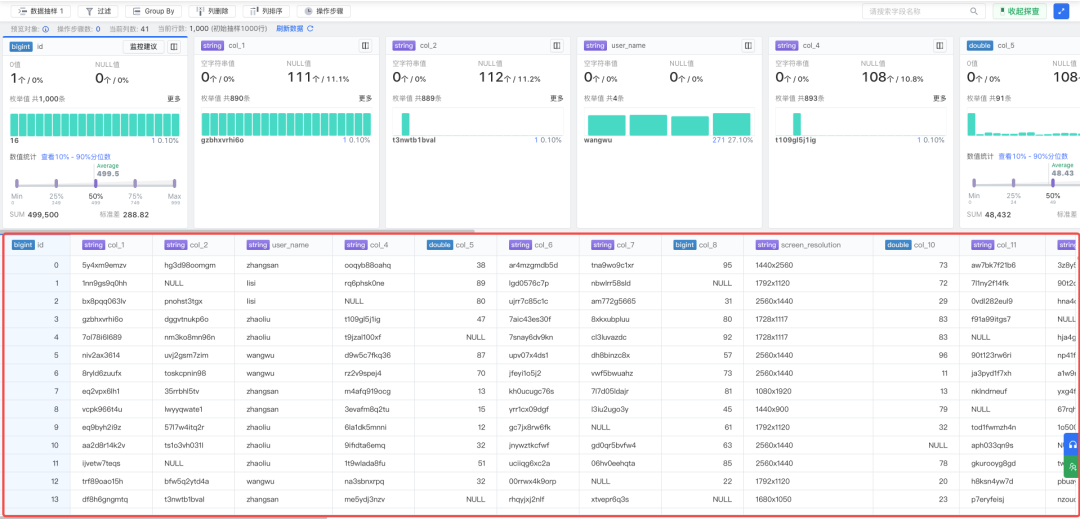

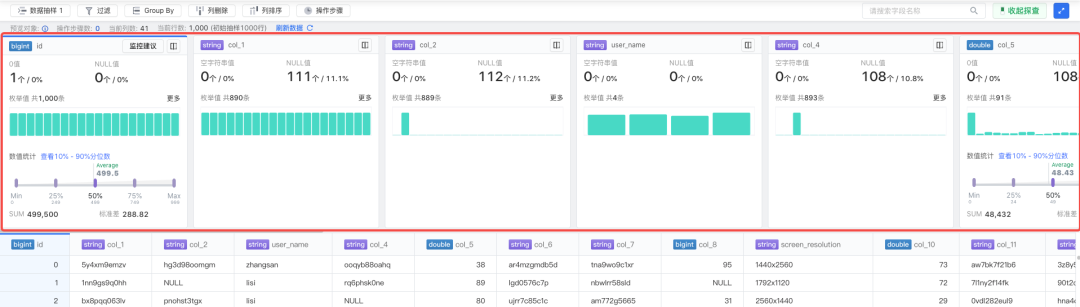

数据预览部分展示的是探查的全部数据集合，可以快速查看原始数据的详细内容，由于内容同质化比较高，所以数据预览采用的是基于团队内部维护的canvas版本Table方案进行渲染，如下图红框部分：

卡片联动

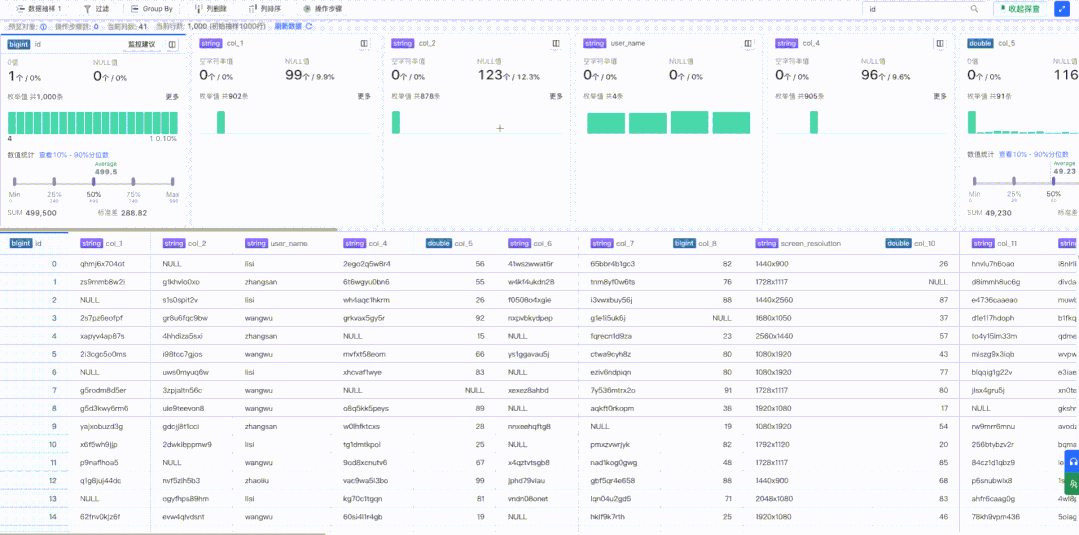

由于卡片和数据预览列的宽度差异较大，并且上下两部分滑动是独立的，造成在选择查看某个具体列的时候，上下对齐位置会比较麻烦，为了解决这个问题，这块增加了自动定位功能，演示效果如下：

这部分需要解决的问题有两个：卡片中间点坐标计算和自动定位逻辑。

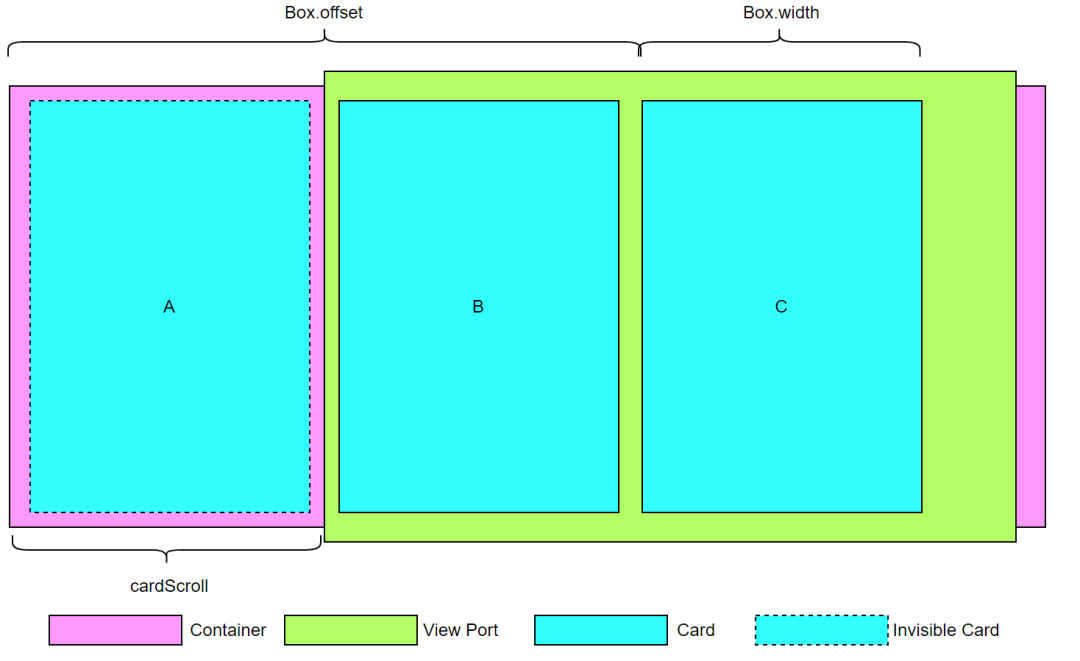

中间点坐标计算逻辑如下：


  `// 计算卡片中点坐标 index是卡片序号，adsorbSider表示是否吸边getCardCenter(index: number, adsorbSider?: boolean) { ... // 获取卡片信息 const cardBox: IBaseBox = this.cardList[index]; // 获取列信息 const colBox: IBaseBox = this.colList[index]; const clientWidth = getClientWidth(); if(adsorbSider) { // 吸边处理 if(cardBox.offset < this.cardScroll) { return cardBox.offset; } if(cardBox.offset + cardBox.width - this.cardScroll > clientWidth) { return cardBox.offset + cardBox.width - clientWidth; } return this.cardScroll; } return getTargetPosition(colBox, this.tableScroll, cardBox);}// 获取滚动目标位置// originBox: 滚动起始对象// originScroll: 滚动起始左侧scroll// targetBox: 滚动结束对象const getTargetPosition = (originBox: IBaseBox, originScroll: number, targetBox: IBaseBox) => { const clientWidth = getClientWidth(); if(!originBox || !targetBox) return 0; let offsetLeftSider = Math.max(originBox?.offset - originScroll, 0); if(offsetLeftSider + targetBox.width >= clientWidth) { if(targetBox.offset + targetBox.width > clientWidth) { // 此处容易出现吸边 return targetBox.offset + targetBox.width - clientWidth; } else { return 0; } } const scroll = targetBox?.offset - offsetLeftSider + (targetBox.width - originBox.width) / 2; return Math.max( Math.min(targetBox.offset, scroll), 0 );}`



获取到中点坐标后，自动定位需要符合如下规则：

1. 选中卡片后，表格要自动滚动定位到下方居中对齐，无法满足对齐标准的，尽量靠近选中卡片位置。

2. 选中表格列后，卡片要自动滚动定位到上方居中对齐，无法满足对齐标准的，尽量靠近选中表格位置。

3. 搜索选中列后，卡片和表格要自动满足上面两个规则，并滚动到可视区域内。

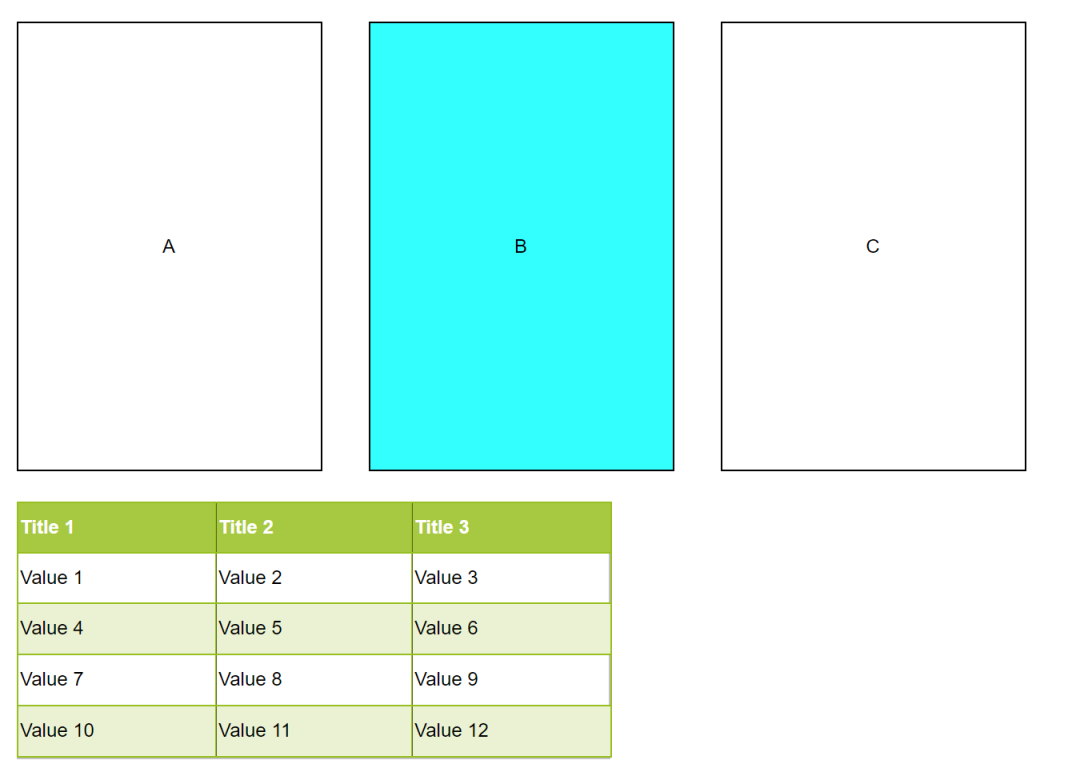

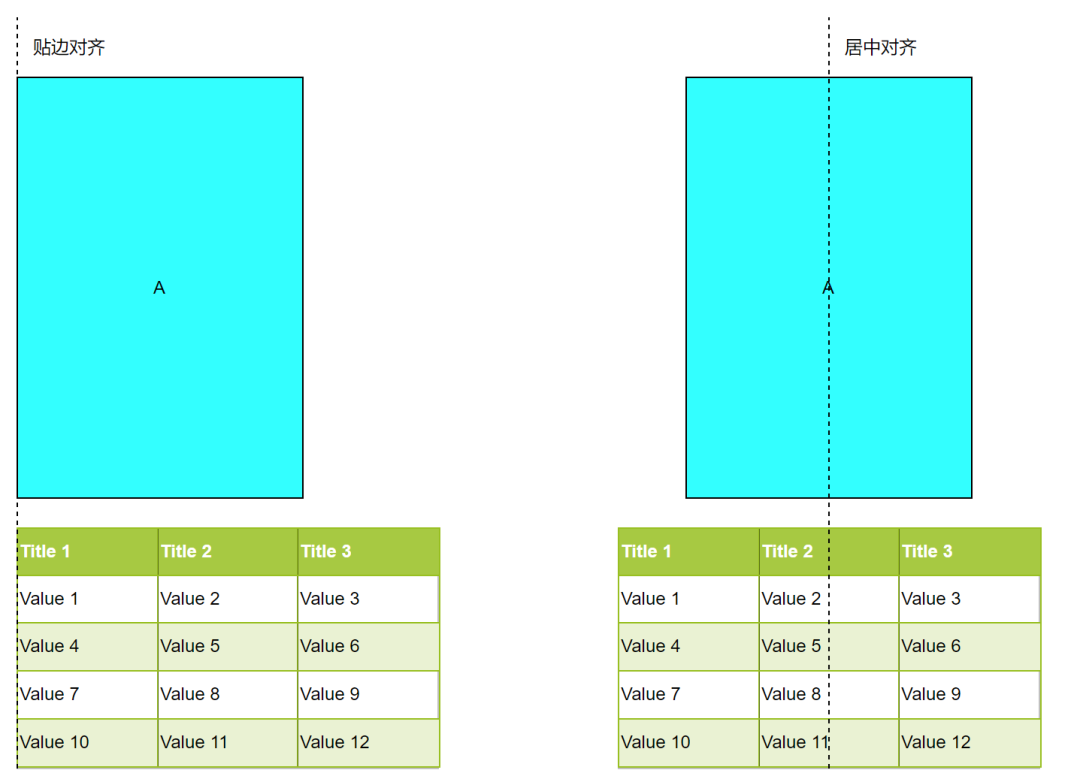

规则中有几种边界情况，参考下图：

居中对齐是对于卡片和列宽在scroll距离允许情况下的理想对齐方式，贴边对齐是针对卡片在起始和结束位置scroll不足以满足居中对齐要求时候的对齐方式，除此之外还有一种是卡片的宽度远大于列宽，并且不是起始或者结束位置的时候所采取的对齐方式，如下如卡片B因为无法滚动，卡片A的宽度又占据了底部第二列的一部分，所以此时卡片B只能高亮和底部的列进行对齐。

操作栈

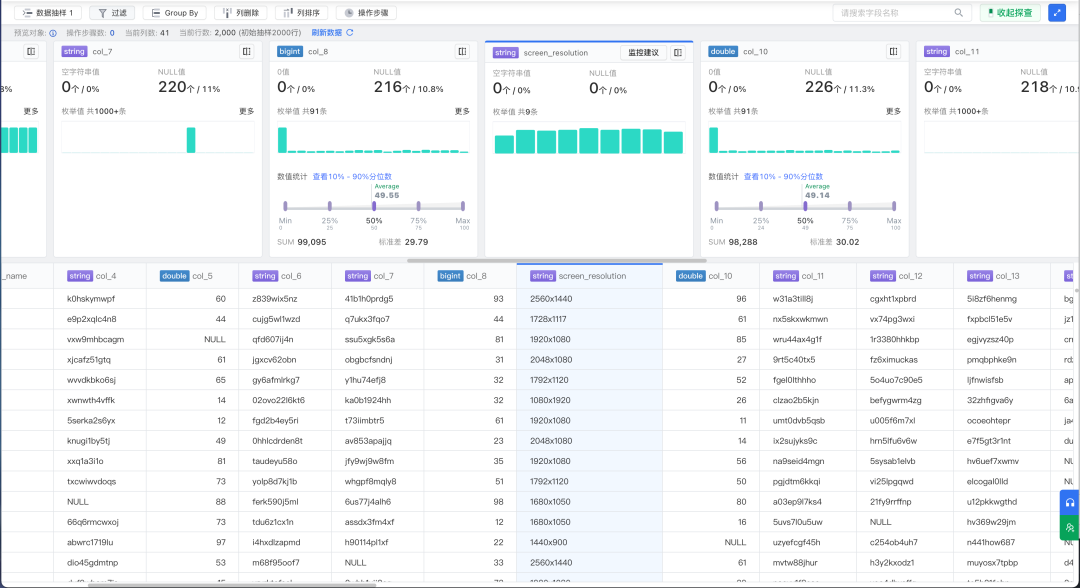

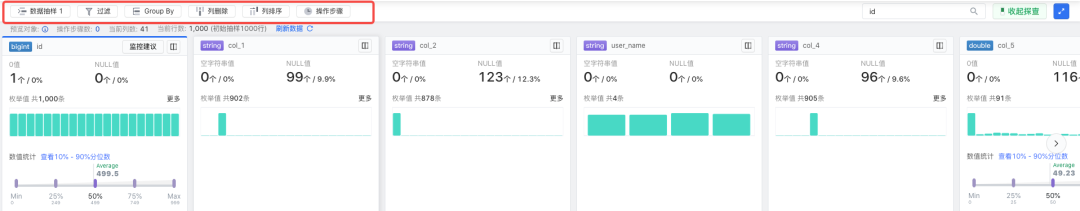

动态探查支持了对于探查结果的基础分析能力，比如列删除、过滤、排序等，如下图红框部分：

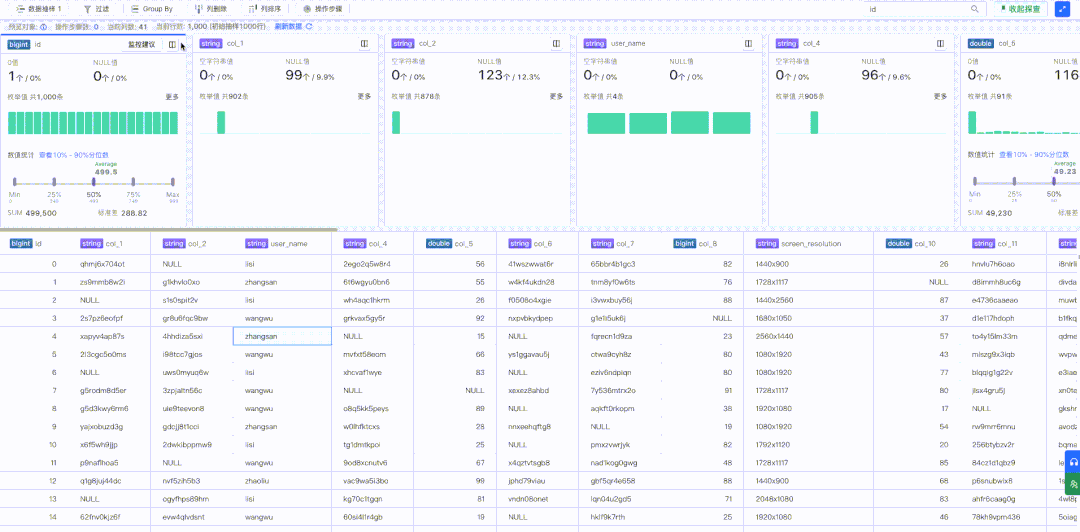

用户对于探查结果的每一次操作都会被记作一次操作，多次操作串联起来形成操作栈，可以自由的修改或者删减操作栈里的操作，并实时查看最新结果，以过滤操作演示效果如下：

操作栈部分需要处理的问题主要有以下几点：

1. 如何管理多种操作进行串行计算

这里把所有操作都抽象成了 Input + Logic = Ouput 的结构，Input是输入参数，此处可以是指某一列的数据、上一步操作的结果或者其他计算值，Logic是操作的具体逻辑，负责根据Input转换生成Output，Output可以作为最终结果进行渲染，也可以再次进入下一环节参与计算，拿列删除操作举个栗子，下面是大体代码实现：


  `class ColDelOpt { run = (params: IOptEngineMetaInfo) => { // 操作Input部分 const { columns = [], dataSourceMap = {} } = params; const { fields = [] } = this.params; // 操作Logic部分 const nextColumns = columns.filter((item) => !fields.includes(item.name)); // 操作的Output return { columns: nextColumns, dataSourceMap } }}`



可以看到ColDelOpt内部有一个run方法，该方法支持传入一个包含了列信息columns和数据集dataSourceMap的params对象，此处params即被抽象的外部输入参数Input，run方法内部的逻辑部分即被抽象的Logic部分，最后方法返回值包含了最新的columns和dataSourceMap，即为Output部分。基于这种结构，用户所有的操作都可以被初始化成不同的Opt实例，由操作引擎统一调用实例的run方法，并传入所需的参数，最终得到计算结果。

2. 某个操作被修改后如何进行二次计算

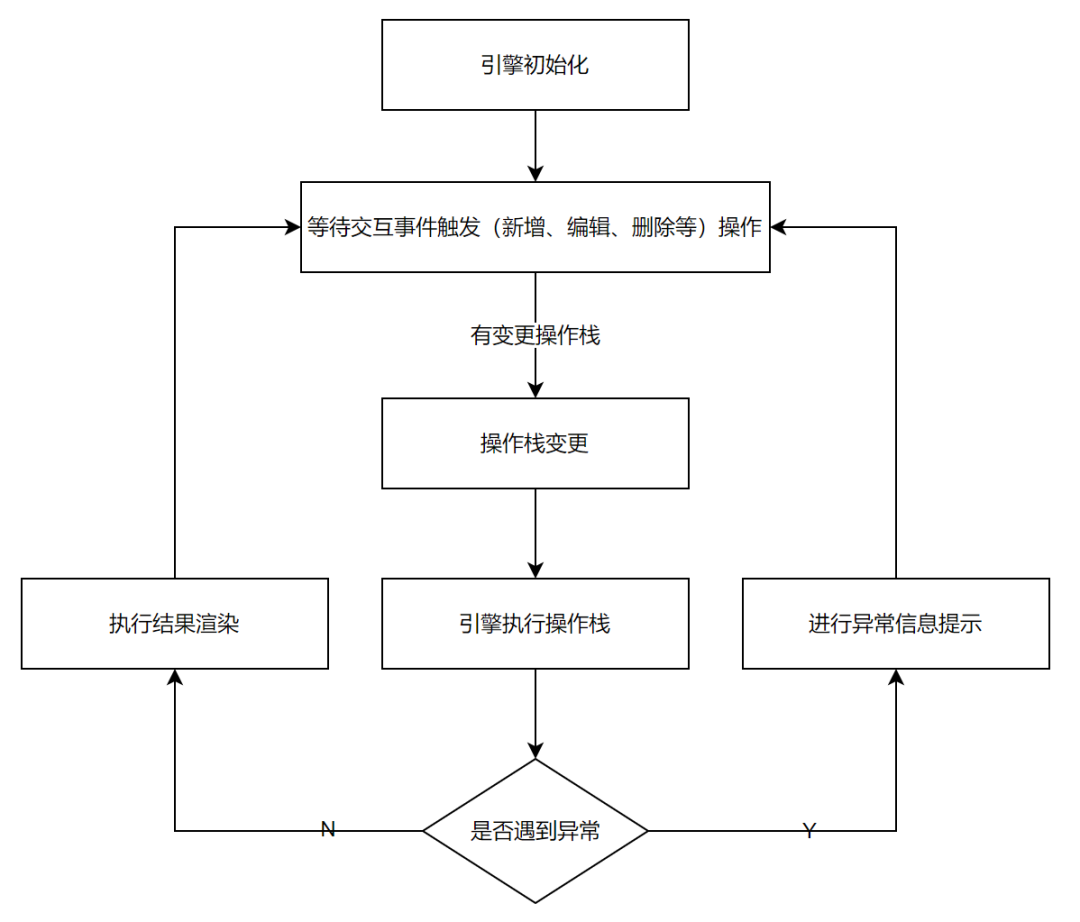

操作栈的计算是由计算引擎来完成的，引擎负责根据外部事件，来自动执行现有操作的数据处理工作，引擎执行流程和大体代码如下：


  `// 操作引擎class OptEngine { // 操作列表 private optList: IOptEngineItem[] = []; // 原始数据 private metaData: IOptEngineMetaInfo = { columns: [], dataSourceMap: {}, }; // 执行算子 optRun = () => { let { columns = [], dataSourceMap = {} } = this.metaData; if(!this.optList.length) return { columns, dataSourceMap }; for(let index = 0; index < this.optList.length; index++) { // 读取操作算子 const optItem = this.optList[index]; let startTime = performance.now(); try { // 执行算子计算 const result = optItem.run({ columns, dataSourceMap }); // 更新算子结果 columns = result.columns || []; dataSourceMap = result.dataSourceMap || {}; } catch(e) { // 报错后直接直接返回 return { columns, dataSourceMap, // 装填报错信息 errorInfo: { key: optItem.key || '', message: e.message } } } } return { columns, dataSourceMap, } } autoRun = ( metaInfo: IOptEngineMetaInfo, optList: IOptItem[], callback: (params: IAutoRunResult) => void ) => { // 装填数据 this.setupMetaData(metaInfo); // 装填操作栈 this.setupOptList(optList.map((item) => { // 行过滤 if(item.type === OPT_TYPE.FILTER) { return new FilterOpt({ key: item.key, params: item.params }) } // 其余类型操作 ... // 默认原值返回 return new IdentityOpt({ key: item.key, }) })); // 执行操作计算 const result = this.optRun(); // 返回数据 return { // 计算列 columns: result.columns, // 执行结果 dataSource: Object.entries(result.dataSourceMap).map(([key, value]) => ({ field: key, value })), // 操作栈执行异常信息 errorInfo: result.errorInfo }; }}`





应用实践

‍

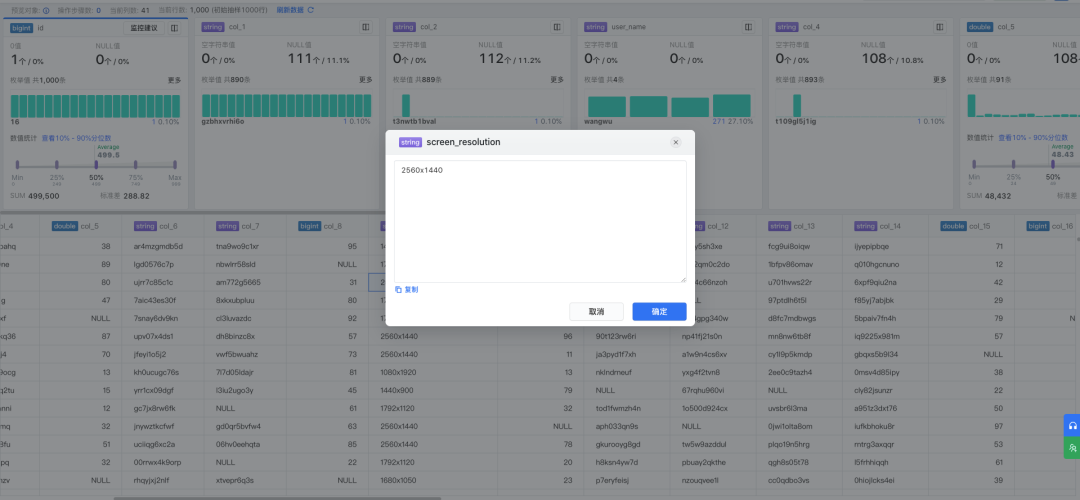

以一个小例子来演示下动态探查的使用。前端开发过程中，有一个真实的场景，我们为了排查一个竖屏显示器的bug（1080*1920），想找到关联的用户，看其分布情况，就可以很方便的用动态探查去寻找。

后续计划

关注动态探查的操作丰富性以及之后的数据走向，比如离线数据导出、生成SQL等， 技术方向上主要放在以下几个方面：

• 更多的探查类型和图表支持

动态探查目前支持空值，枚举值，零值，数据统计等基础的探查功能，未来会计划支持包括map，json，time，sql语句等类型的识别和探查。同时提供更丰富的图表支持。

• 操作栈的编辑器体验

动态探查目前还是以类Excel的操作为主，未来主要提供编辑器级别的操作体验，可以提供HSQL支持的大部分函数，包括支持多表join功能。

• 操作流程的SQL生成

动态探查目前的SQL能力还未建设完成，会在未来结合编辑器级别的操作，并支持多表，配合词法解析功能，提供更精准的生成SQL能力。
