BitSail是字节跳动开源数据集成引擎，支持多种异构数据源间的数据同步，并提供离线、实时、全量、增量场景下全域数据集成解决方案，目前支撑了字节内部和火山引擎多个客户的数据集成需求。经过字节跳动各大业务线海量数据的考验，在性能、稳定性上得到较好验证。 本篇将围绕 字节跳动开源数据集成 引擎BitSail的演进历程与能力解析展开分享。
文
| LC 来自字节跳动数据平台BitSail团队、钟晓华 来自DataFun 的志愿者
导读
10月26日，字节跳动宣布BitSail项目正式在GitHub开源， 为更多的企业和开发者带来便利，降低数据建设的成本，让数据高效地创造价值。本篇内容将围绕BitSail演讲历程及重点能力解析展开， 主要包括以下四个部分：
-
字节跳动内部数据集成背景
-
BitSail技术演进历程
-
BitSail能力解析
-
未来展望
一直以来，字节跳动都非常重视并贯彻“数据驱动”这一理念，作为数据驱动的一环，数据中台能力的建设至关重要，而这其中，数据集成作为数据中台建设的基础，主要解决了异构数据源的数据传输、加工和处理的问题。
BitSail 源自字节跳动数据平台团队自研的数据集成引擎 DTS（全称 Data Transmission Service，即数据传输服务），最初基于 Apache Flink 实现，至今已经服务于字节内部业务接近五年，现已具备批式集成、流式集成和增量集成三类同步模式，并支持分布式水平扩展和流批一体架构，在各种数据量和各种场景下，一个框架即可解决数据集成需求。此外，BitSail采用插件式架构，支持运行时解耦，从而具备极强的灵活性，企业可以很方便地接入新的数据源。
全域数据集成引擎演进三阶段

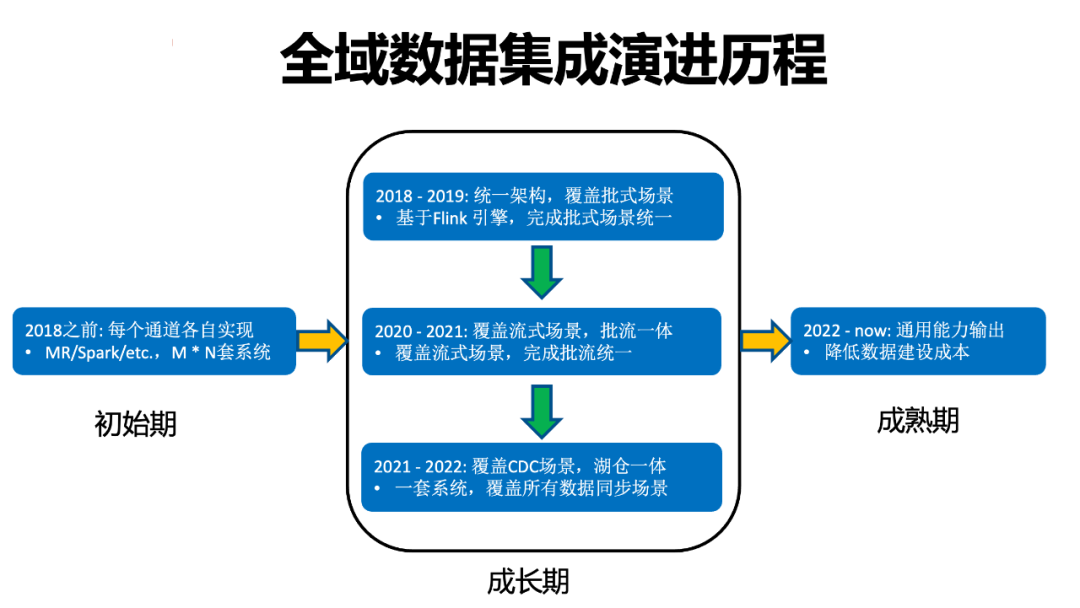

字节跳动数据集成引擎BitSail演进的历程可以分为三个阶段：
① 初始期： 2018年以前公司没有统一的数据集成框架，对每个通道都是各自实现，因此依赖的大数据引擎也比较零散，如MapReduce、Spark，数据源之间的连接也是网状连接，整体的开发和运维成本都比较高。
② 成长期： 可以分为三个小阶段。
-
2018-2019：随着Flink生态不断完善，越来越多的公司将Flink作为大数据计算引擎的首选，字节跳动也不例外，并在Flink上持续探索，并于2019年提出基于Flink的异构数据源间传输，完成批式场景的统一。
-
2020-2021：随着Flink批流一体的完善，字节跳动对原有架构进行较大升级，并覆盖了流式场景，完成批流场景的统一。
-
2021-2022：接入了Hudi数据湖引擎，解决CDC数据实时同步问题，并提供湖仓一体解决方案。
③ 成熟期： 2022年开始全域数据集成引擎的整体架构已经稳定，并经过字节跳动内部各业务线生产环境的考验，在性能和稳定性上也得到充分的保障，于是团队希望能够将能力对外输出，为更多的企业和开发者带来便利，降低数据建设的成本，让数据高效地创造价值。
BitSail数据集成引擎技术架构演进

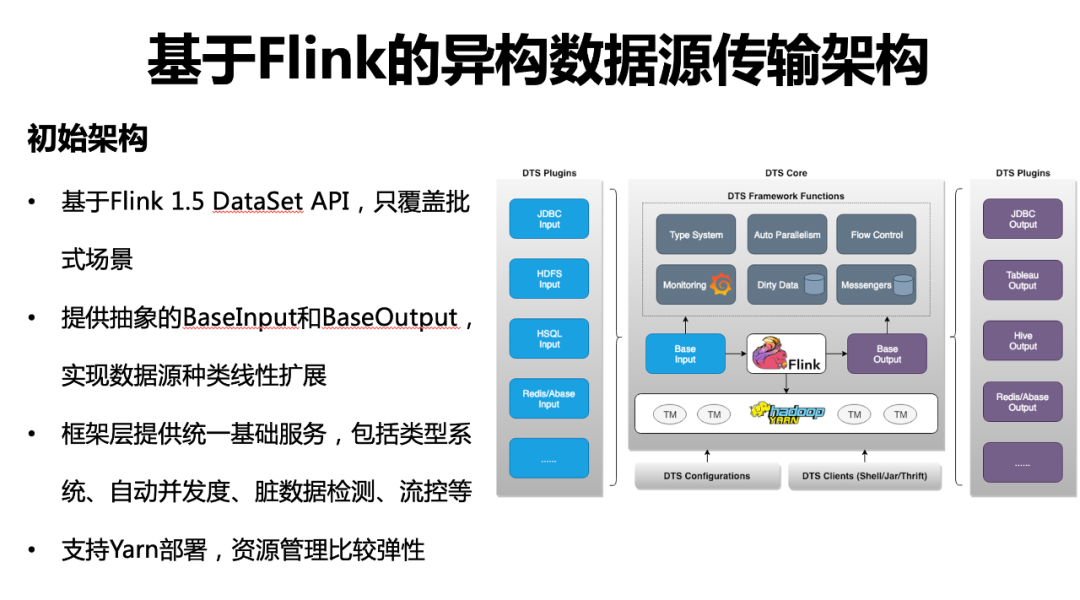

① 基于Flink的异构数据源传输架构
基于Flink 1.5 DataSet API实现的异构数据源传输架构，只支持批式场景。 框架核心思想是 ， 对原始输入层数据抽象为BaseInput ，主要用于拉取源端的数据； 对输出层抽象为BaseOutput ，负责将数据写到外部系统。同时，框架层提供了基础服务，包括类型系统（Type System）、自动并发度（Auto Parallelism）、流控（Flow Control）、脏数据检测（Dirty Data）等等，并对所有的数据源通道生效。
以下介绍一个批次场景上比较有意思的功能，也是实际业务中面临的一些 痛点 。

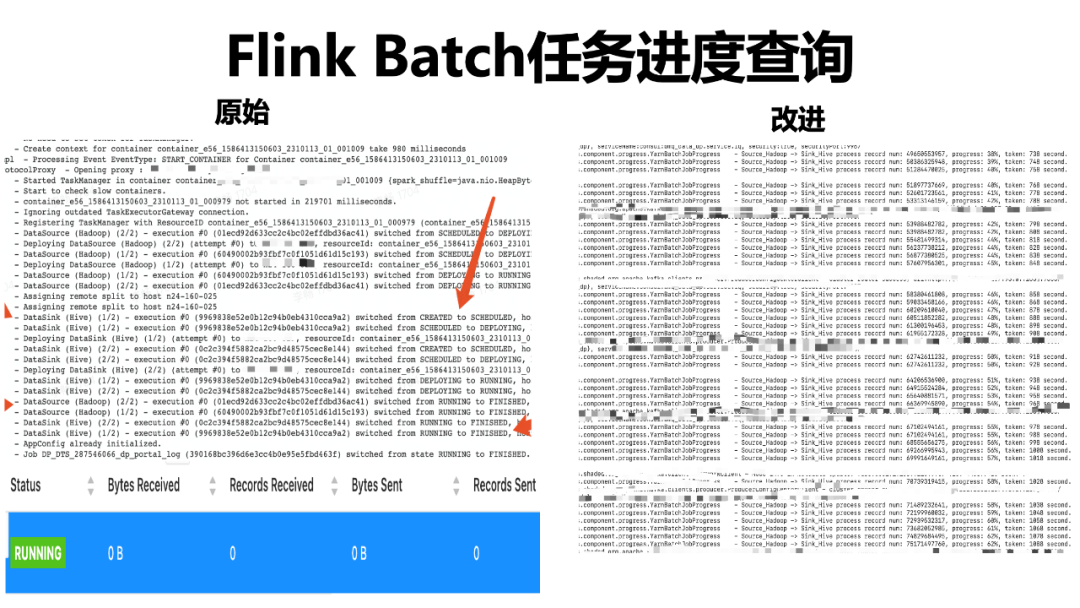

上图左上部分是原始的Flink运行日志，从这个日志里看不到任务进度数据和预测数据，如当前任务运行的百分比、运行完成所需时间。
左下部分则是Flink UI界面提供的任务运行的元信息，可以看到读写条数都是0，从Flink引擎角度，由于所有算子作为一个整体是没有输入和输出的，这是合理的，但从用户角度就无法看到任务整体进度信息和当前处理记录条数，从而导致用户怀疑这个任务是否已经卡住。图中右边是改造之后的效果，日志中明确输出当前处理了多少条数、实时进度展示、消耗时间等等，该功能在字节内部上线后，得到了很多业务的好评。
下面介绍一下具体的实现。
首先回顾Flink Task的执行过程，与传统的MapReduce、Spark的驱动模型不一样，Flink是以任务驱动，JM创建好Split之后，Task是常驻运行，不断向JM请求新的Split，只有所有的Split处理完之后，Task才会退出。此时，如果用总的完成的Task个数除以总的Task个数，进度将出现一定程度的失真。最开始，所有的Task都在运行，不断地去拉取Split，我们看到的进度会是0，等到JM的Split处理完之后，所有的Task会集中退出，可以看到进度会突然跳动到100%，中间是缺少进度信息的。
为了解决这个问题，我们还是要回到数据驱动本身，以Split的维度来衡量整个Job的运行过程。图中右边所展示的是，通过Flink UI提供的API，可以拿到整个任务的拓扑信息，将其分为两层算子并进行改造，分别是Source层和Operator层。
- Source层
我们修改了原生的Source API，具体的话包括两个部分，第一个是创建Split之后，我们会去拿到Total Split的个数，将它上载到Metric里；其次是Source里的每个Task每处理完一个Split之后，我们会上报一个CompletedSplit。最终我们通过Flink UI是可以拿到当前已经完成的Split个数以及总共的Split个数，并用完成的Split个数来除以总共的Split个数来衡量Source节点的进度。
- Operator层
首先我们会看当前Operator上游节点的输出多少条，以及当前节点它读取了多少条，并用当前节点读取的条数除以它的上游节点的输出条数作为当前Operator的进度。同时，这里我们做了一个梯度限制，就是当前节点的进度只能小于等于它的上游节点进度。

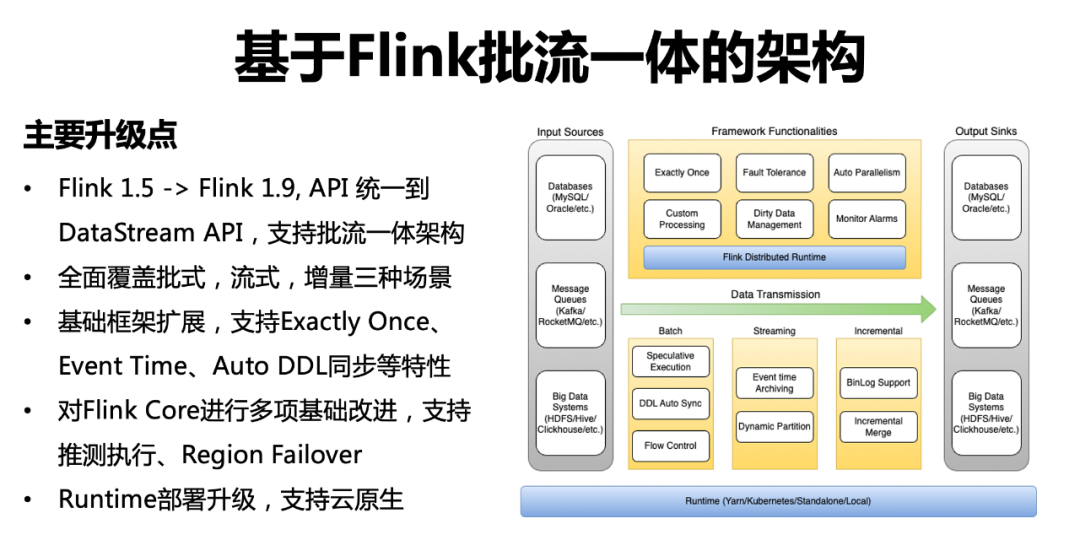

② 基于Flink批流一体的架构
以下是批流一体的架构，相对于原有架构，字节跳动数据平台团队完成如下升级：
-
将Flink版本从1.5升级到1.9，同时我们分析了DataSet API，统一升级到DataStream API，以支持批流一体架构。
-
对数据源支持进行扩充，除了原有的离线数据源之外，增加了实时数据源，如消息队列。
-
对框架层完成拓展，支持Exactly Once、支持Event Time写入、Auto DDL等功能。
-
对引擎层进行改进，增加推测执行、Region Failover等功能。
-
在Runtime层也做了进一步的扩充，支持云原生架构。

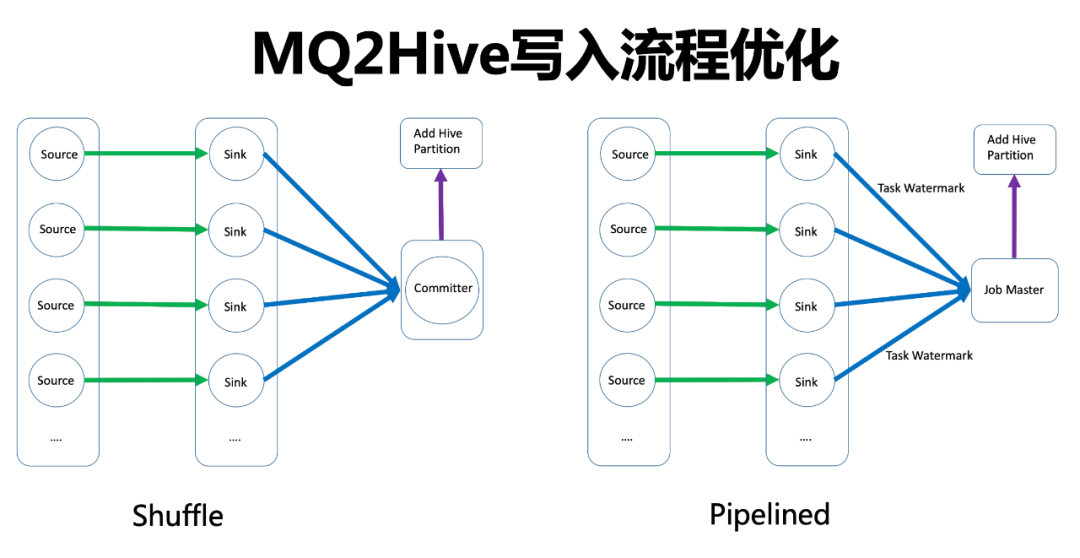

我们分析一个实时场景中比较典型的链路，MQ到Hive这个链路。
左图（Shuffle）是目前社区的实现方式，很多数据湖的写入，比如Hudi、Iceberg基本上也是这个结构。这套结构分为两层算子，第一层是我们的数据处理层，负责数据的读取和写入；第二层算子是一个单节点的提交层，它是一个单并发，主要负责元信息的提交，比如去生成Hive的分区或者做一些其他的元信息动作。
这个架构的优势 是其整体拓扑（数据处理流程）比较清晰，算子功能定位也比较清楚，但是它有一个明显的 缺陷 ，加入一个单并发节点后，导致整个任务变成Shuffle连接。而Shuffle连接天然的弱势是，当遇到Task Failover的时候，它会直接进行全局重启。
右图（Pipelined）是改造之后的数据处理流程，数据写入部分没有变化，变化的是后面的提交部分，这样的设计考虑是是保持原有Pipeline架构，以实现Task容错时不会进行全局重启。废弃了原有的单并发提交节点，把所有元信息的提交拿到JM端处理，同时Task和JM的通讯是通过Aggregate Manager来实现。改为这套架构之后，在大数据量场景下，其稳定性得到了显著的提升。
③ 基于Flink湖仓一体的架构
引入湖仓一体架构的目的是解决CDC数据的近实时同步。

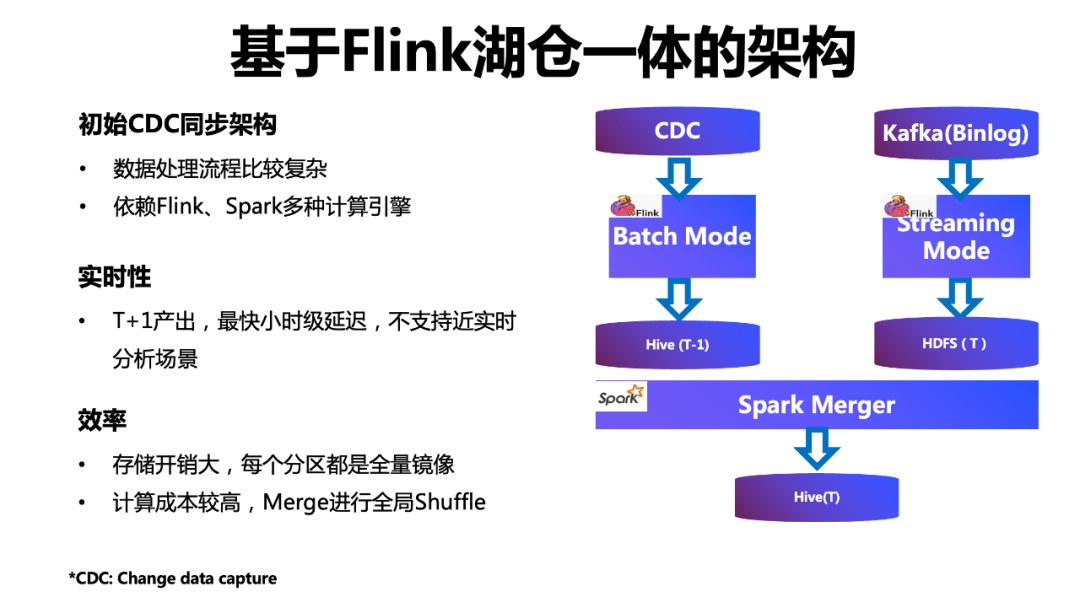

右图是原有架构，处理流程包括三个模块：
-
拉取批次任务 ：用来拉取CDC全量的数据，写到Hive里作为一个基础的镜像。
-
实时任务 ：拉取CDC的Changelog，并实时写入HDFS，作为一个增量数据。
-
离线调度任务 ：周期性地进行Merge，将全量数据和增量数据进行合并，形成新的全量数据。
上述架构比较复杂，并依赖Flink、Spark等多种计算引擎，在实时性方面，只能做到T+1，最快也只能做到小时级延迟，无法有效支撑近实时分析场景。从效率来说，存储开销比较大，每个分区都是一个全量镜像，而且计算成本较高，每次Merge都需要进行全局Shuffle。

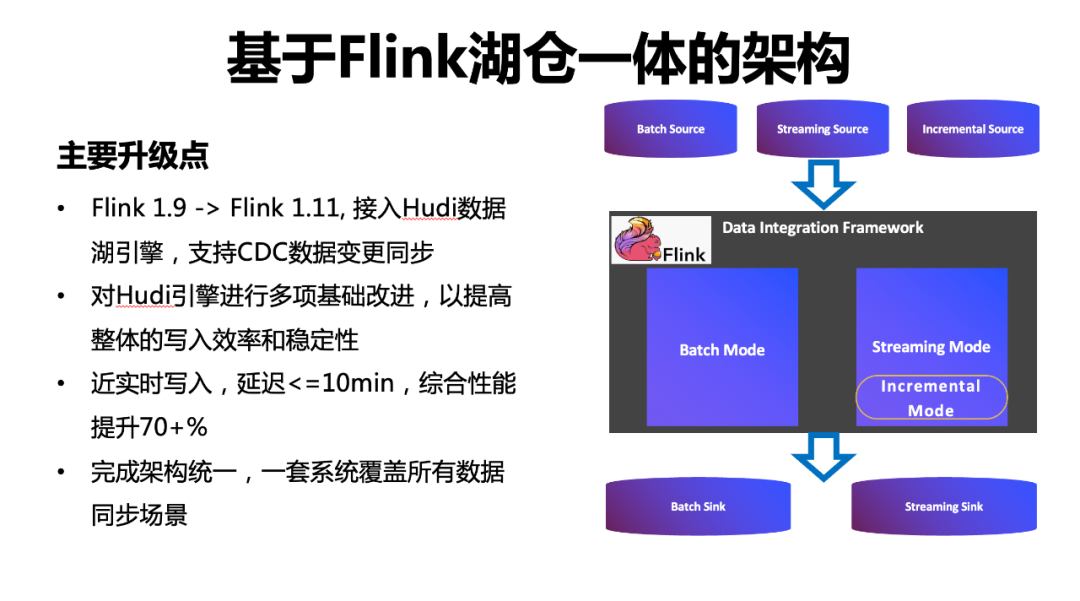

右图是升级后的架构， 主要的升级点包括：
-
将Flink 1.9升级到Flink 1.11，接入了Hudi数据湖引擎，以支持CDC数据近实时同步。这是因为Hudi引擎有完备的索引机制以及高效的Upsert性能。
-
对Hudi引擎也进行了多项基础改进，以提高整体的写入效率和稳定性。
最终实施的效果，近实时写入，整体的延迟在10分钟以内，综合性能比原有架构提升70%以上。至此，完成了全域数据集成架构统一，实现一套系统覆盖所有同步场景。
架构演进过程实践经验分享
下面介绍实际演进过程中的一些思考、问题和改进方案。

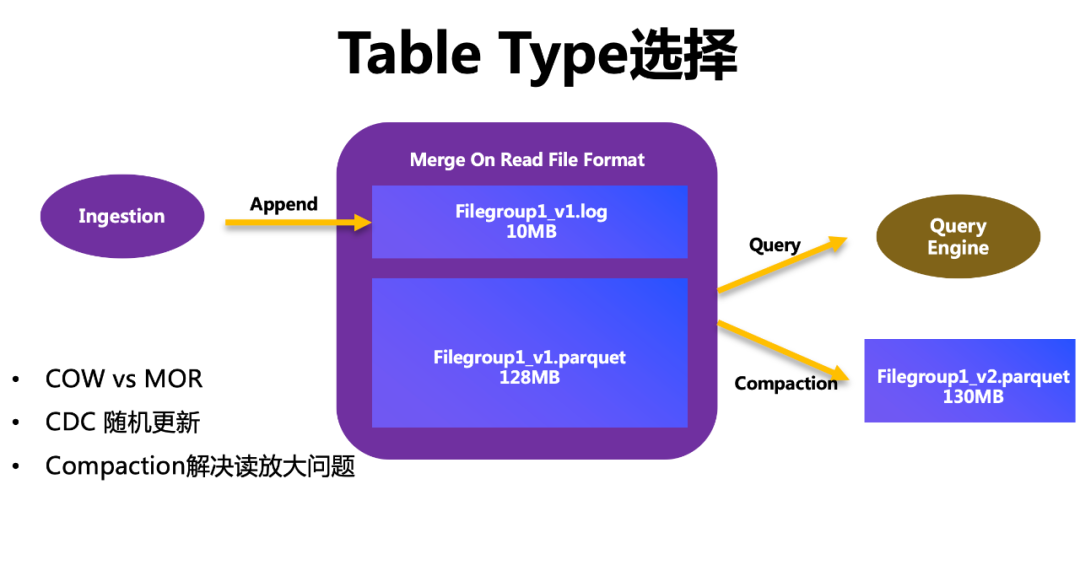

- 表类型选择
数据湖是支持多种表格式的，比如CopyOnWrite（简称COW）表、MergeOnRead（简称MOR）表。COW表的优势在于读性能比较好，但是会导致写放大，MOR表正好相反，写的性能比较好的，会导致读放大。具体选择哪种表格式，更多要根据大家的业务场景来决定。
我们的业务场景是为了解决CDC数据的近实时同步，CDC数据有个明显的特点，是存在大量的随机更新。这个场景下选择COW，会导致写放大的问题比较严重，所以我们选择了MOR表。上图就是一个MOR表查询和写入的流程。第一个是列存储的基础镜像文件，我们称之为Base文件，第二个是行存储的增量日志，我们称之为Log文件。
每次查询时，需要将Log文件和Base文件合并，为了解决MOR表读放大的问题，通常我们会建一个Compaction的服务，通过周期性的调度，将Log文件和Base文件合并，生成一个新的Base文件。
- Hudi 实时写入痛点

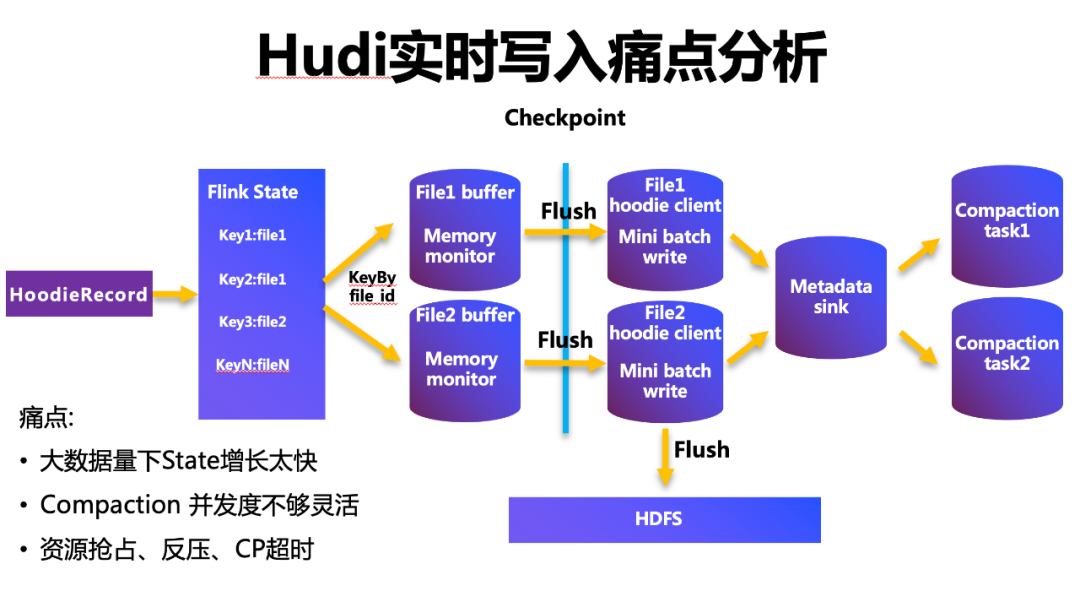

如图所示，这是原生的Hudi实时写入的流程图。
首先，我们接入Hudi数据，会进入Flink State，它的作用是索引。Hudi提供了很多索引机制，比如 BloomIndex。但是BloomIndex有个缺陷，它会出现假阳性，降级去遍历整个文件，在效率上有一定的影响。Flink State的优势是支持增量更新，同时它读取的性能会比较高。经过Flink State之后，我们就可以确认这条记录是Upsert，还是Insert记录，同时会分配一个File Id。
紧接着，我们通过这个File Id会做一层KeyBy，将相同File的数据分配到同一个Task。Task会为每一个File Id在本地做一次缓存，当缓存达到上限后，会将这批数据Flush出去到hoodie client端。Hoodie client主要是负责以块的方式来写增量的Log数据，以Mini Batch的方式将数据刷新到HDFS。
再之后，我们会接一个单并发的提交节点，最新的版本是基于Coordinator来做的，当所有的算子Checkpoint完成之后，会提交元信息做一次Commit，认为这次写入成功。同时Checkpoint时，我们会刷新Task的缓存和hoodie client的缓存，同时写到HDFS。通常，我们还会接一个Compaction的算子，主要用来解决MOR表读放大的问题。
这个架构在实际的生产环境会遇到如下问题：
（1）当数据量比较大的时候，Flink State的膨胀会比较厉害，相应地会影响Task的速度以及Checkpoint的成功率。
（2）关于Compaction算子，Flink的流式任务资源是常驻的，Compaction本身是一个周期性的调度，如果并发度设置比较高，往往就意味着资源的浪费比较多。
（3）Flink提供了很多资源优化的策略，比如Slot Sharing，来提高整体的资源利用率，这就会导致资源抢占的问题，Compaction会和真正的数据读写算子来进行资源的抢占。Compaction本身也是一个重I/O、CPU密集型操作，需要不断地读取增量日志、全量日志，同时再输出一个全量数据。

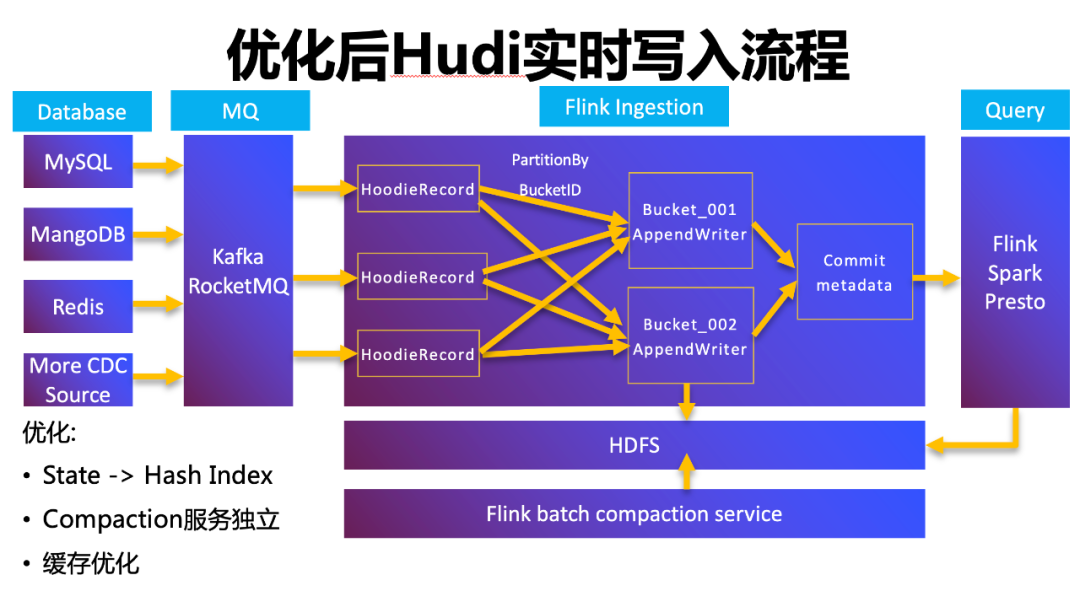

针对上述问题，我们 优化了Hudi的写入流程 。
首先我们会采集 CDC 的Change Log，并发送到消息 队列 ，然后消费消息队列中的Change Log，然后我们进行如下三个优化：
（1）废弃了原先的Flink State，替换为Hash Index。Hash Index的优势是不依赖外部存储。来了一个HoodieRecord之后，只需要一个简单的哈希处理，就知道它对应的Bucket。
（2）将Compaction服务独立成一个离线的任务，并且是周期性的调度，用来解决资源浪费和资源抢占的问题。
（3）将Task缓存和Hudi缓存做了合并，因为每次Checkpoint都需要刷新Task缓存，Hudi缓存需要写入HDFS，如果缓存的数据量比较多，会导致整个Checkpoint时间比较长。

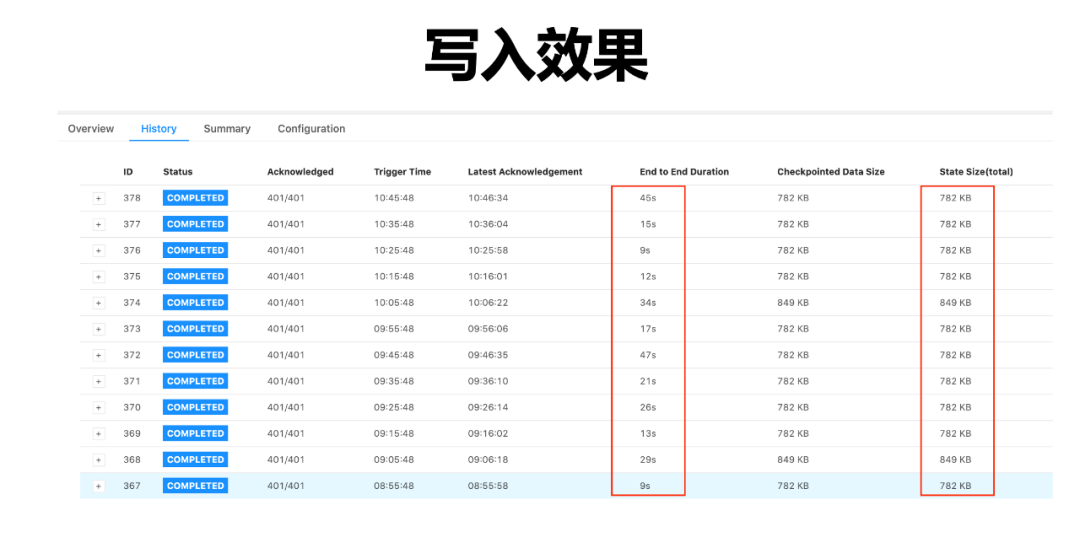

优化之后，稳定性方面，可以支持百万级的QPS；端到端的Checkpoint延时控制在1分钟以内，Checkpoint成功率可以做到99%。
BitSail能力解析
目前技术架构比较成熟，并经过字节跳动各业务线的验证，在数据的稳定性和效率上都能得到一定的保障。因此，我们希望能把自己沉淀的经验对外输出，给更多企业和开发者带来便利，降低大家数据建设的成本，让数据创造高效的价值。为了达到这个目标，我们要解决两个能力的构建。
低成本共建能力
数据集成有一个明显的网络效应，每个用户所面临的数据集成的场景也是不一样的，因此需要大家的共同参与，完善数据集成的功能和生态，这就需要解决共建成本的问题，让大家都能低成本地参与整个项目的共建和迭代。
在BitSail中，我们通过两个思路推进这个能力建设。

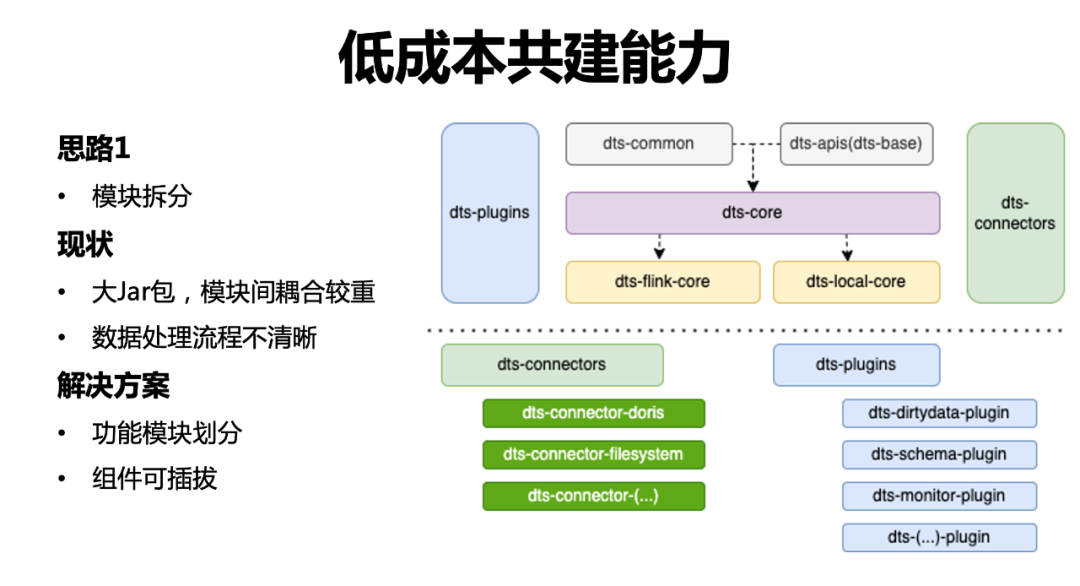

① 模块拆分
所有的模块糅合在一个大的jar包中，包括引擎层、数据源层、基础框架层，模块耦合比较严重，数据处理流程也不清晰。针对这个问题，我们按照功能模块进行划分，将基础框架和数据源从引擎中独立出来，同时我们的技术组件采取可插拔的设计，以应对不同的用户环境，比如脏数据检测、Schema同步、监控等等，在不同的环境中会有不同的实现方式。

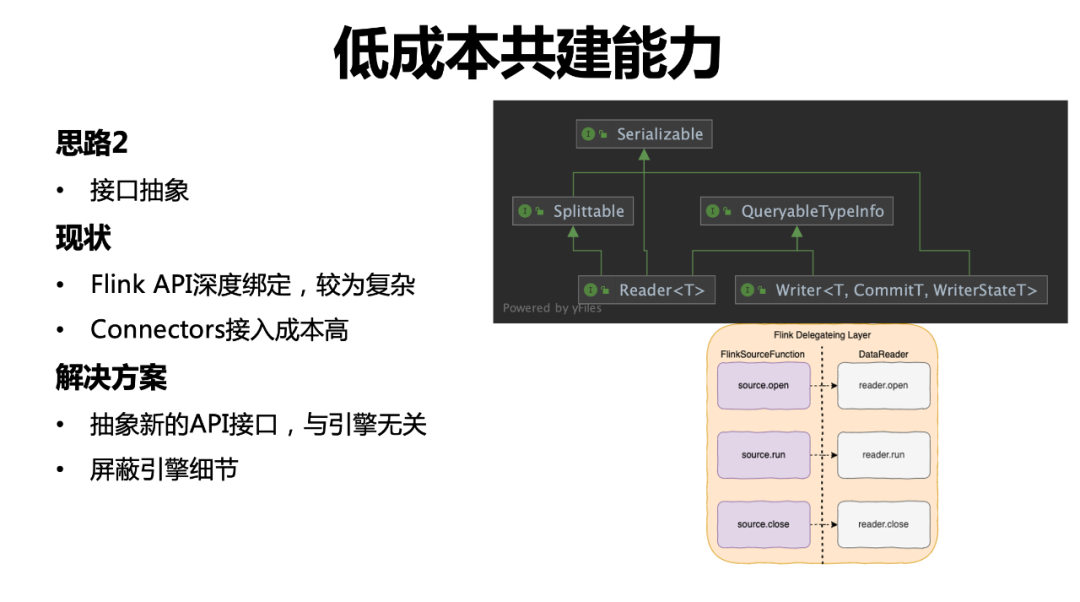

② 接口抽象
框架对Flink API是深度绑定，用户需要深入到Flink引擎内部，这会导致整体Connector接入成本比较高。为了解决这个问题，我们抽象了新的读写接口，该接口与引擎无关，用户只要开发新的接口即可。同时在内部会做一层新的抽象接口与引擎接口的转换，这个转换对用户是屏蔽的，用户不需要了解底层引擎细节。
架构兼容能力
不同公司依赖的大数据组件和数据源的版本不一样，同时还会遇到版本前后不兼容问题，因此需要完善架构的兼容能力，以解决不同环境下的快速安装、部署和验证。我们同样有两个思路来建设这个能力。

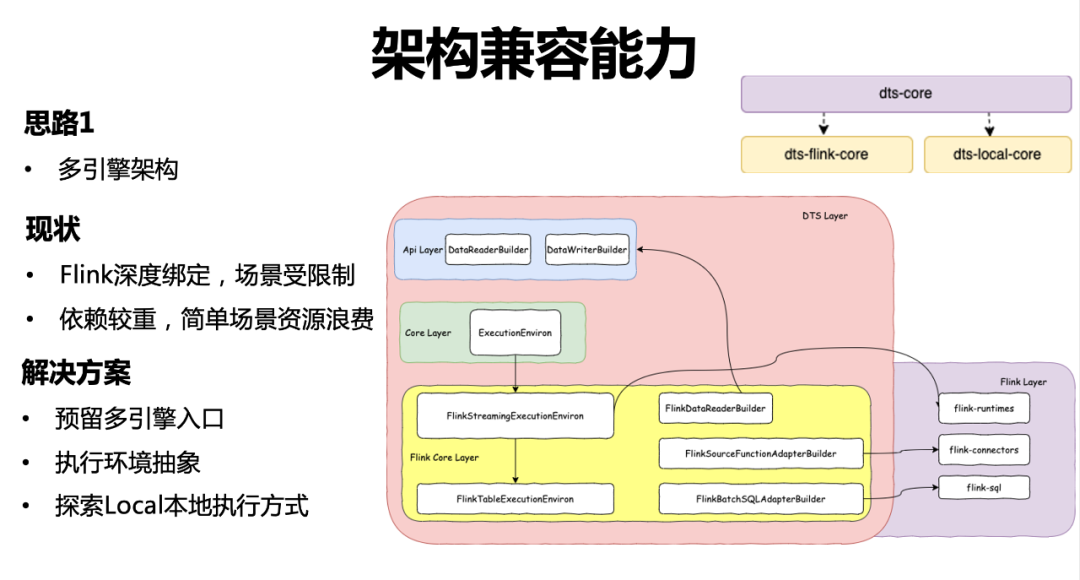

① 多引擎架构
当前架构和Flink引擎深度绑定，在使用场景方面受到一定的限制，比如有些客户用了Spark引擎或者其他引擎。Flink引擎依赖比较重的情况下，对于简单场景和小数据量场景，整体的资源浪费比较严重。
为解决此问题，我们在引擎层预留了多引擎入口，在已经预留的Flink引擎基础之上，接下来会扩展到Spark引擎或者Local Engine。具体实现方面，我们对执行的环境进行了一层抽象，不同的引擎会去实现我们的抽象类。同时，我们探索Local执行方式，对小数据量在本地通过线程的方式来解决，不用去启动Flink Job或类似的处理，提高整体资源的使用效率。

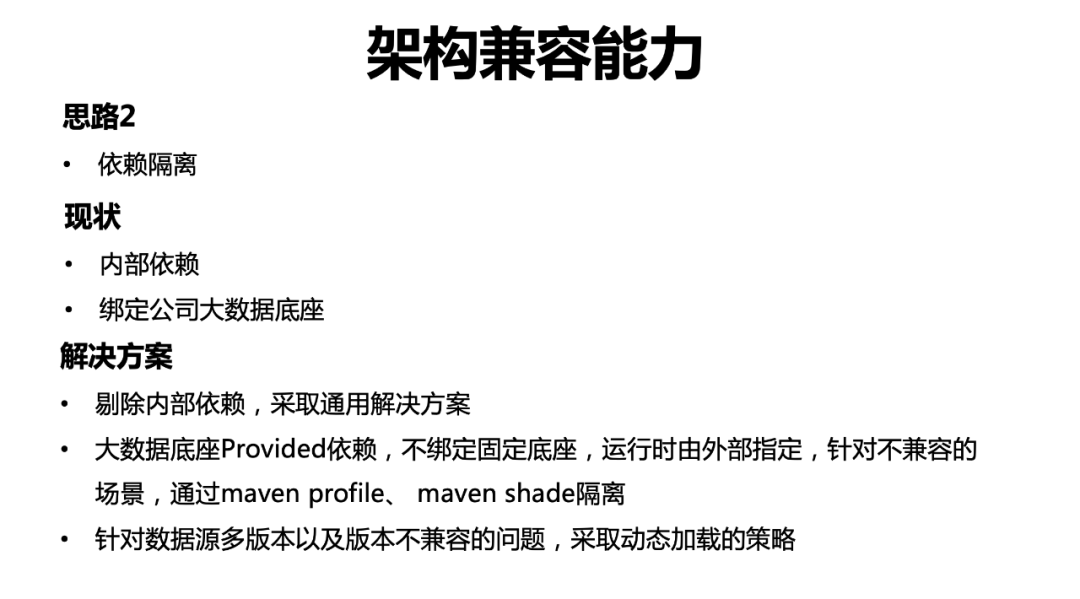

② 依赖隔离
目前系统存在一些外部环境中没有的内部依赖，大数据底座也是绑定的公司内部版本，我们进行了三个方面的 优化 ：
-
剔除公司内部依赖，采取开源的通用解决方案，以应对不同的业务场景。
-
大数据底座方面，采用Provided依赖，不绑定固定底座，运行时由外部指定，针对不兼容的场景，通过Maven Profile和Maven Shade隔离。
-
针对数据源多版本和版本不兼容的问题，采取动态加载的策略，将数据源做成独立的组件，每次只会加载需要的数据源，以达到隔离的目标。
未来展望
BitSail希望数据畅通无阻地航行到有价值的地方，期待和大家共同合作，完善数据集成的功能和生态。同时未来我们将在三个方面 继续深化 ：
① 多引擎架构： 探索Local Engine落地，支持本地执行，对简单场景和小数据量场景提高资源利用率；实现引擎智能选择策略，针对简单场景使用Local Engine；针对复杂场景复用大数据引擎的能力。
② 通用能力建设： 推广新接口，对用户屏蔽引擎细节，降低Connector开发成本
探索Connector多语言方案。
③ 流式数据湖： 统一CDC数据入湖解决方案，在性能上稳定支撑千万级QPS
在数据湖平台能力构建方面，全面覆盖批式、流式、增量使用场景。
