彻底搞懂LangGraph：构建强大的Multi-Agent多智能体应用的LangChain新利器 【1】

点击上方蓝字关注我们

上个月LangChain刚刚发布了正式的0.1稳定版本（没错，是0.1而不是1.0），在版本公告里面首当其冲宣布的最重要更新，是在这个版本里面引入了一个最新库 - LangGraph。 这是一个面向当前LLM开发领域最火热的AI Agent开发与控制的开发库，也是LangChain试图用来 弥补其在Agent开发、特别是复杂的多Agent系统定制方面的不足 的重大尝试，相信也会成为LangChain在2024升级更新的重点领域！

我们会用一系列文章深入LangGraph，结合官方例子介绍与剖析其在几个重点Agent方向的应用。

• LangGraph诞生的动力及设计思想
• LangGraph应用：增强的RAG应用
• LangGraph应用：自修复代码助手
• LangGraph应用：Multi-Agent系统
• LangGraph应用：构建Web Agents

由于官方文档较为晦涩，加上LangChain一贯的“重量级”风格。为了更好地帮助深入浅出的理解LangGraph，并照顾到没有LangChain基础的朋友，我们首先来了解一些“预备知识”。

PART 01

预备知识

【LangChain中的链与LCEL】

Chain（链） 是LangChain中最核心的概念之一（看名字就知道）。简单的说，就是把自然语言输入、关联知识检索、Prompt组装、可用Tools信息、大模型调用、输出格式化等这些LLM 应用中的常见动作，组装成一个可以运行的“链”式过程。链可以直接调用，也可以用来进一步构建更强大的Agent。

LCEL即LangChain Express Language， 即LangChain表达语言。这是LangChain提供的一种简洁的、用于组装上述“链”的声明性方式。

我们看一个官方使用LCEL“组装”Chain的例子就明白：


prompt = ChatPromptTemplate.from_template("讲一个关于 {topic} 的笑话")model = ChatOpenAI(model="gpt-4")output_parser = StrOutputParser()chain = prompt | model | output_parser

#调用chainchain.invoke({"topic": "冰淇淋"})


这个官方的例子中，把提示（prompt）、大模型（model）、输出解析（output_parser）几个组件使用管道符号“｜”链接在一起，上个组件的输出作为下一个组件的输入，一起形成了一个链。

对于最常见的RAG应用来说，使用LCEL也无非是在此之上增加一个检索相关文档的动作，类似：




          chain = setup\_and\_retrieval | prompt | model | output\_parser



这里很清晰地看到一个简单的RAG应用处理过程：检索关联文档 => 组装Prompt => 调用大模型 => 输出处理。

最后总结一下： LCEL就是LangChain提供用来组装Chain的一种简单表示方式。用这种方式组装链，可以自动获得诸如批量、流输出、并行、异步等一系列能力；而且链可以进一步通过LCEL组装成更复杂的链与Agent。

【LCEL构建与调度Agent】

那么如何用LCEL来创建一个AI Agent并调度运行呢？以最常见的React（推理&行动）范式的Agent来说，相对于Chain需要扩展的能力有：

• 增加工具使用能力 。这体现在Prompt中需要注入可用工具信息，并能自动调用工具获得结果。
• 增加“循环”能力。 Agent的运行通常需要多次Reason（推理）-Act（行动）的反复与循环，直到完成任务。

以LCEL来组装并创建运行一个Agent的简单过程如下：




          """
定义Agent需要使用的Tools
"""
@tool
def search(query: str) -> str:
  """此处省略"""

"""
LCEL创建一个Agent，与Chain类似
"""
agent = (
    {input:{输入信息}, agent\_scratchpad:{中间步骤}}
    | prompt
    | model
    | AgentOutputParser()
)

"""
注意：Agent需要使用agent\_executor调用，以增加上述两个能力
"""
agent\_executor = AgentExecutor(agent=agent, tools=tool\_list, verbose=True)
agent\_executor.invoke({"input": "whats the weather in New york?"})



注意到，相对于Chain.invoke()直接运行，这里的 Agent_executor的作用就是为了能够实现多次循环ReAct的动作，以最终完成任务。

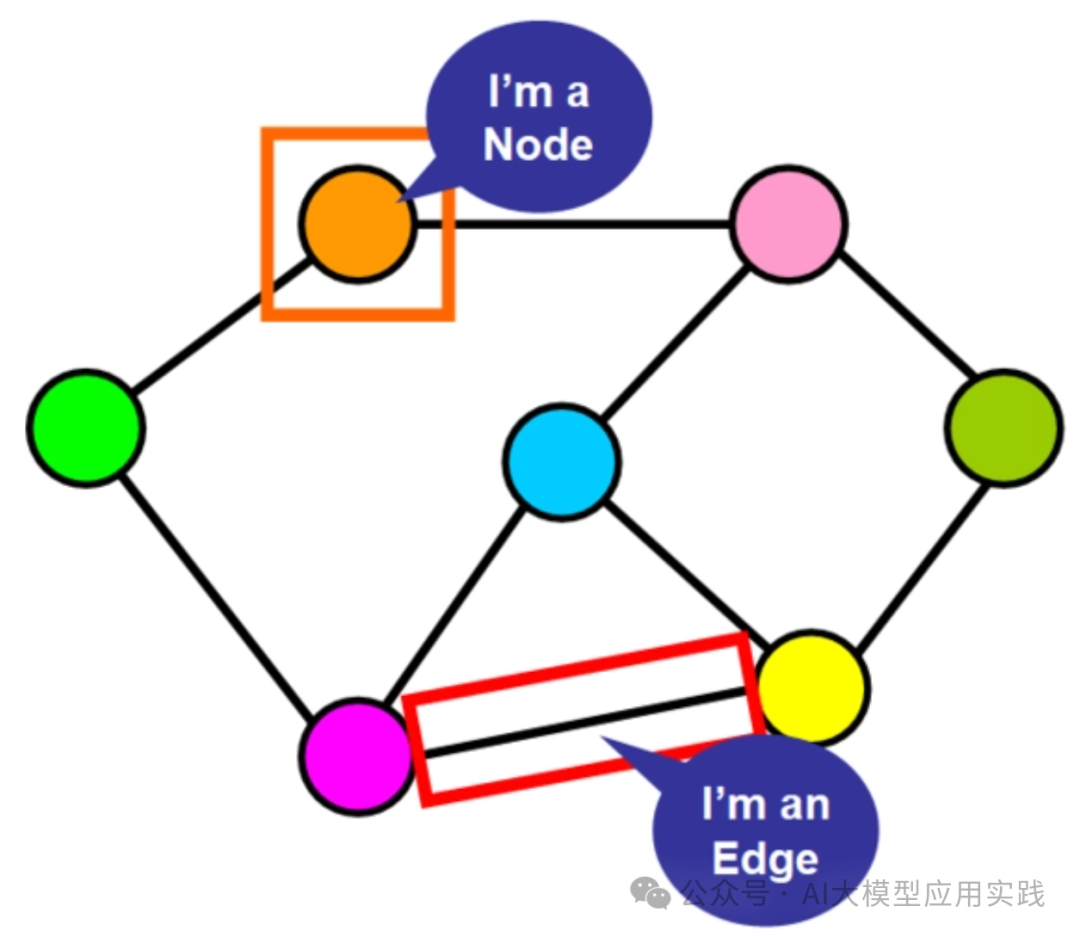

【什么是图（Graph）】

图是计算机科学中的一种数据结构。大部分人可能都接触过一些基本的数据结构，比如队列（Queue）、堆栈（Stack）、链表（List）或者树（Tree）等，图（Graph）也是其中的一种相对复杂的数据结构。我们无意在此普及图的数据结构知识，你只需要了解的图的几个基本知识：

• 图是表示多个元素及其之间关系的一种结构 。其特点是，任何两个元素之间都可以直接发生联系，所以适合表达更复杂的元素关系。
• 图的基本表示就是N个元素（节点/顶点）及这些元素之间的关系（边）的集合。

• 有向无环图（Directed Acyclic Graph，DAG） ：有向指的是图中的“边”有方向；无环指的是无法从某个节点经过若干“边”返回这个节点。

其 他的一些图 的理论，包括不同类型图的存储结构、相关算法等 ，这里对理解LangGraph无关紧要。

PART 02

LangGraph的驱动力

即然上文介绍的LCEL已经很强大，但是为什么还需要LangGraph呢？基于LCEL构建的Chain与Agent又存在哪些不足呢？

*** 链（Chain）：无法满足在循环中调用LLM以完成任务。**

上文中，我们可以轻易地使用LCEL来快速创建一个链，但是很显然的一个问题是：如果我们把链中的组件想象成Graph中的节点，组件之间的联系想象成Graph中的边，那么这个链就是一个有向无环图(DAG）。 即在一次Chain运行中，一个调用节点无法重复/循环进入。

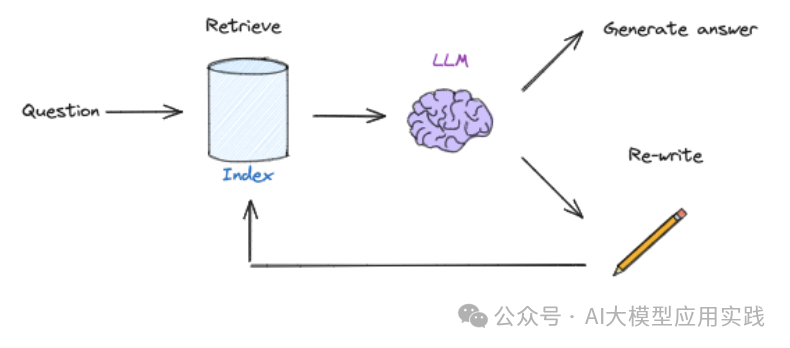

那么为什么需要将循环引入运行时呢？考虑一个增强的RAG应用:

在这个RAG应用设计中，我们可以对语义检索出来的关联文档（上下文）进行评估：如果评估的文档质量很差，可以对检索的问题进行重写（Rewrite，比如把输入的问题结合对话历史用更精确的方式来表达），并把重写结果重新交给检索器，检索出新的关联文档，这样有助于获得更精确的结果。

这里把Rewrite的问题重新交给检索器，就是一个典型的“循环”动作。 而在目前LangChain的简单链中是无法支持的。

其他一些典型的依赖“循环”的场景包括：

• 代码生成时的自我纠正： 当借助LLM自动生成软件代码时，根据代码执行的结果进行自我反省，并要求LLM重新生成代码。
• Web访问自动导航 ：每当进入下一界面时，需要借助多模态模型来决定下一步的动作（点击、滚动、输入等），直至完成导航。

*** AgentExecutor：尽管支持“循环”，但缺乏精确控制能力。**

那么，如果我们需要在循环中调用LLM能力，就需要借助于AgentExecutor。其调用的过程主要就是两个步骤：

1. 通过大模型来决定采取什么行动，使用什么工具，或者向用户输出响应（如运行结束时）；
2. 执行1步骤中的行动，比如调用某个工具，并把结果继续交给大模型来决定，即返回步骤1；

这里的AgentExecute存在的问题是： 过于黑盒，所有的决策过程隐藏在AgentExecutor背后，缺乏更精细的控制能力，在构建复杂Agent的时候受限 。这些精细化的控制要求比如：

• 某个Agent要求首先强制调用某个Tool
• 在 Agent运行过程中增加人机交互步骤
• 能够灵活更换Prompt或者背后的LLM
• 多Agent（Multi-Agent）智能体构建的需求，即多个Agent协作完成任务的场景支持。（这也是Langchain相对于竞争对手Autogen等最薄弱的能力之一，也是众多开发者千呼万唤的特性）

所以，让我们简单总结LangGraph诞生的动力： LangChain简单的链（Chain）不具备“循环”能力；而AgentExecutor调度的Agent** 运行又过于“黑盒”。因此需要一个具备更精细控制能力的框架来支持更复杂场景的LLM应用。**

PART 03

LangGraph的设计思想

LangGraph并非一个独立于Langchain的新框架，它是基于Langchain之上构建的一个扩展库，可以与Langchain现有的链、LCEL等无缝协作。LangGraph能够协调多个Chain、Agent、Tool等共同协作来完成输入任务，支持LLM调用“循环”以及Agent过程的更精细化的控制。

LangGraph的实现方式是把之前基于AgentExecutor的黑盒调用过程用一种新的形式来构建：状态图（StateGraph）。 把基于LLM的任务（比如RAG、代码生成等）细节用Graph进行精确的定义（定义图的节点与边），最后基于这个图来编译生成应用；在任务运行过程中，维持一个中央状态对象(state)，会根据节点的跳转不断更新，状态包含的属性可自行定义。

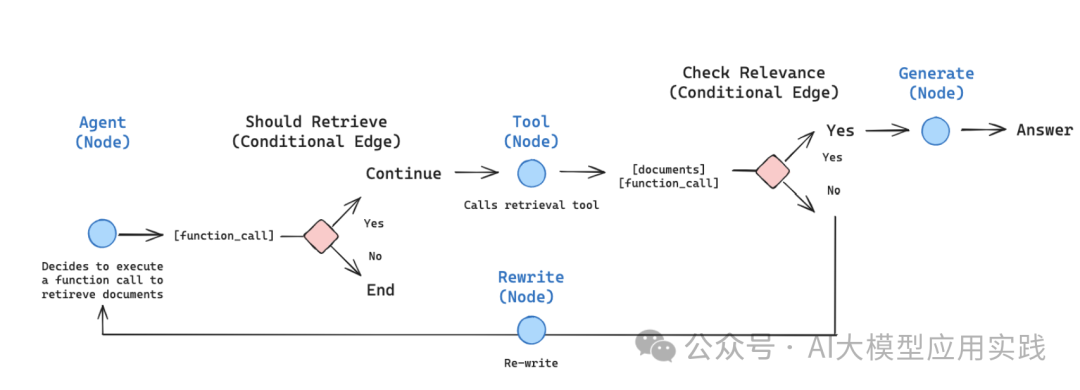

我们用官方的一个增强的RAG应用的Graph来帮助理解：

这个Graph中体现了LangGraph的几个基本概念：

• StateGraph ：这是代表整个状态图的基础类。
• Nodes ：节点。在有了图之后，可以向图中添加节点，节点通常是一个可调用的函数、一个可运行的Chain或者Agent。有一个特殊的节点叫END，进入这个节点，代表运行结束。

在上图中，推理函数调用、调用检索器、生成响应内容、问题重写等都是其中的任务节点。

• Edges ：边。有了节点后，需要向图中添加边，边代表从上一个节点跳转到下一个节点的关系。目前有三种类型的边：

• Starting Edge ：一种特殊的边。用来定义任务运行的开始节点，所以它没有上一个节点。
• Normal Edge ：普通边。代表上一个节点运行完成后立即进入下一个节点。比如在调用Tools后获得结果后，立刻进入LLM推理节点。
• Conditional Edge ：条件边。代表上一个节点运行完成后，需要根据条件跳转到某个节点，因此这种边不仅需要上游节点、下游节点，还需要一个条件函数，根据条件函数的返回来决定下游节点。

在上图中，Check Relevance就是一个条件边，它的上游节点是检索相关文档，条件函数是判断文档是否相关，如果相关，则进入下游节点【产生回答】；如果不相关，则进入下游节点【重写输入问题】。

在构建好StateGraph，并增加Node和Edge后，可以通过compile编译成可运行的应用：

app = graph.compile()

接下来你就可以调用这个app来完成你的任务。

PART 04

LangGraph构建基础Agent

我们可以粗暴的认为LangGraph就是把现在黑盒的AgentExecutor揉碎掰开，允许你定义内部的细节结构（用图的方式），从而实现更强大的功能。 那么我们当然可以用LangGraph来重新实现原来的AgentExecutor，即实现一个最基础的ReAct范式的Agent应用。

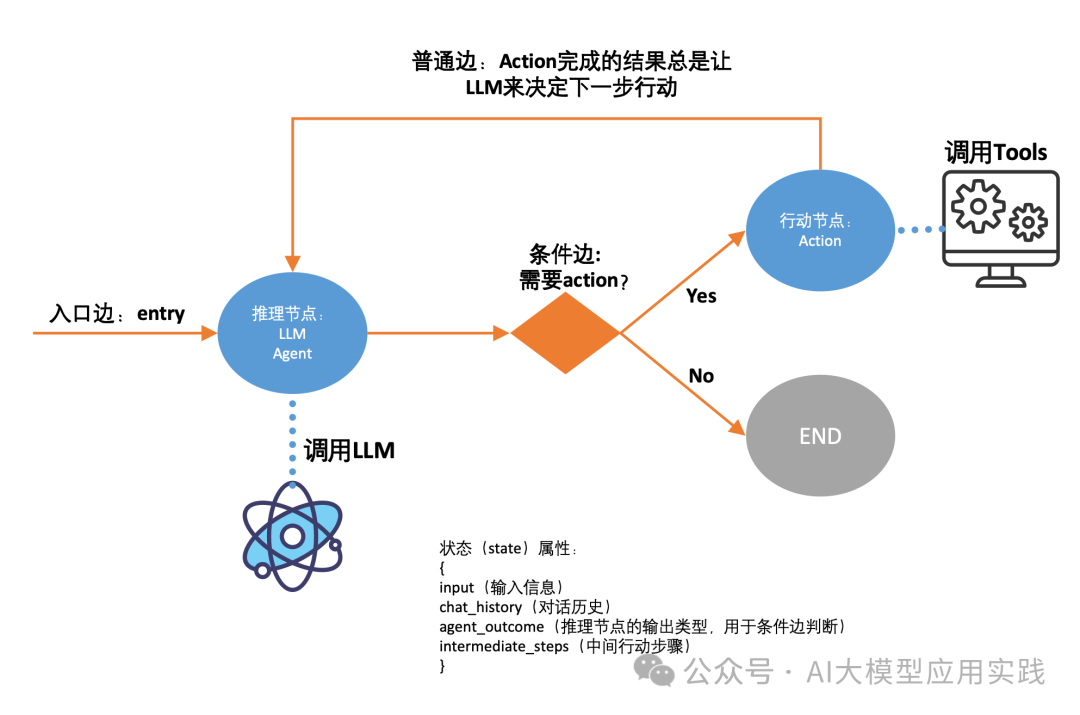

对应的Graph如下：

简单的实现代码如下（省略了部分细节）：




          # 定义一个Graph，传入state定义（参考上图state属性）
workflow = StateGraph(AgentState)

# 两个节点

#节点1: 推理节点，调用LLM决定action，省略了runreason细节
workflow.add\_node("reason", run\_reason)

#节点2: 行动节点，调用tools执行action，省略executetools细节
workflow.add\_node("action", execute\_tools)

#入口节点：总是从推理节点开始
workflow.set\_entry\_point("reason")

#条件边：根据推理节点的结果决定下一步
workflow.add\_conditional\_edges(
    "reason",
    should\_continue, #条件判断函数（自定义，根据状态中的推理结果判断）
    {
        "continue": "action", #如果条件函数返回continue，进action节点
        "end": END, #如果条件函数返回end，进END节点
    },
)

#普通边：action结束后，总是返回reason
workflow.add\_edge("action", "reason")

#编译成app
app = workflow.compile()

#可以调用app了，并使用流式输出
inputs = {"input": "you task description", "chat\_history": []}
for s in app.stream(inputs):
    print(list(s.values())[0])
    print("----")



代码中的注释对graph构建的细节做了解释。显然，这要比简单的使用agentExecutor要复杂的多，但同时也展示了LangGraph在构建LLM应用时强大的控制能力： 通过Graph的定义，可以对一个LLM应用的处理过程进行非常细节的编排设计，从而满足大量复杂场景的AI Agent应用。

由于LangGraph刚推出不久，一些细节与易用性在后期也会不断完善。比如未来是否会提供更直观的定义界面等，也值得期待。 在后续的文章中，我们将逐渐实践几个代表性场景下的LangGraph的应用，比如代码助手，自省式RAG，多Agent应用等，敬请期待。
