前面的话

前面的文章中，我们关注了Non-local网络模块和 视觉注意力机制在分类网络中的应用 —— SENet、SKNet、CBAM等。 他们构成了视觉注意力机制中的基本模块，本节中，我们将主要介绍融合Non-local模块和SENet模块的全局上下文建模网络（Global Context Network，简称 GCNet），以及Non-local模块与CBAM模块融合变形在语义分割中的应用——双重注意力网络DANet。

前面的文章有详细讨论Non-local模块，Non-local Network（NLNet） 使用自注意力机制来建模远程依赖 。对于每个查询点（query position），NLNet 首先 计算查询点与所有点之间的成对关系 以得到注意力图，然后通过 加权和的方式聚合 所有点的特征，从而得到与此查询点相关的 全局特征 ，最终再分别将全局特征加到每个查询点的特征中，完成远程依赖的建模过程。但是，NLNet存在着 计算量大 的问题。

SENet模块中提出的SE block是使用全局上下文对不同通道进行权值重标定，对通道依赖进行调整。但是采用这种方法，并 没有充分利用全局上下文信息。

CBAM将注意力过程分为两个独立的部分， 通道注意力模块（look what） 和 空间注意力模块（look where） 。不仅可以节约参数和计算力，而且保证了其可以作为即插即用的模块集成到现有的网络架构中去。但是CBAM需要手工设计pooling，多层感知器等复杂操作。

下面，将主要介绍 GCNet和DANet 。

1 Global Context Network（GCNet）

论文地址：https://arxiv.org/abs/1904.11492v1

代码地址：https://github.com/xvjiarui/GCNet

为了捕获长距离依赖关系，产生了两类方法：

采用 自注意力机制 来建模query对的关系。
对query-independent(可以理解为无query依赖)的 全局上下文 建模。

NLNet就是采用自注意力机制来建模像素对关系。然而NLNet 对于每一个位置学习不受位置依赖的attention map，造成了大量的计算浪费。

SENet用 全局上下文对不同通道进行权值重标定 ，来调整通道依赖。然而，采用权值重标定的特征融合，不能充分利用全局上下文。

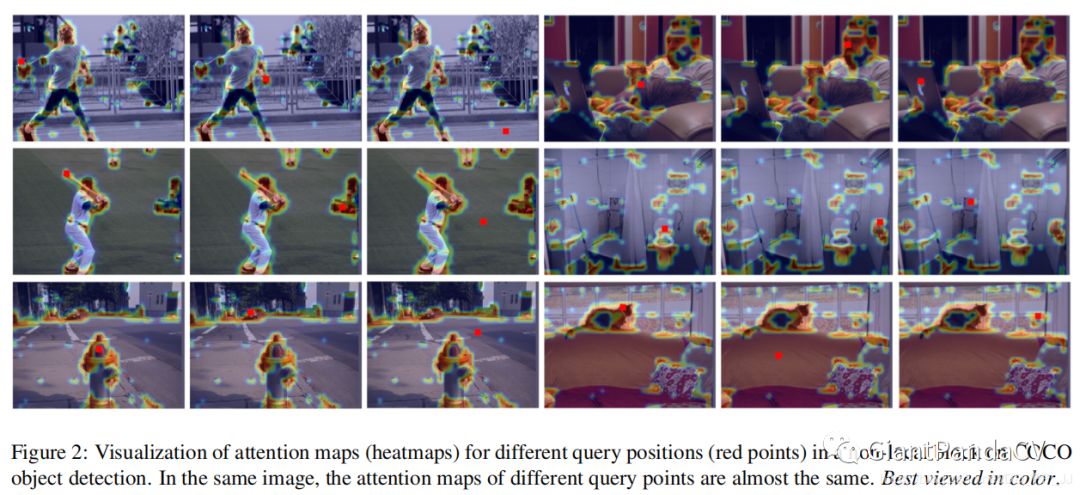

GCNet作者对NLNet进行试验，选择COCO数据集中的6幅图，对于 不同的查询点（query point） 分别对Attention maps进行可视化，得到以下结果：

picture.image

可以看出，对于不同的查询点，其attention map是几乎一致的，这说明NLNet学习到的是 独立于查询的依赖(query-independent dependency) ，这说明虽然NLNet想要对每一个位置进行特定的全局上下文计算，但是可视化结果以及实验数据证明， non-local network的全局上下文在不同位置几乎是相同的，这表明学习到了无位置依赖的全局上下文。

基于以上发现，作者希望能够减少不必要的计算量，降低计算，并结合SENet设计，提出了GCNet融合了两者的优点， 既能够有用NLNet的全局上下文建模能力，又能够像SENet一样轻量 。

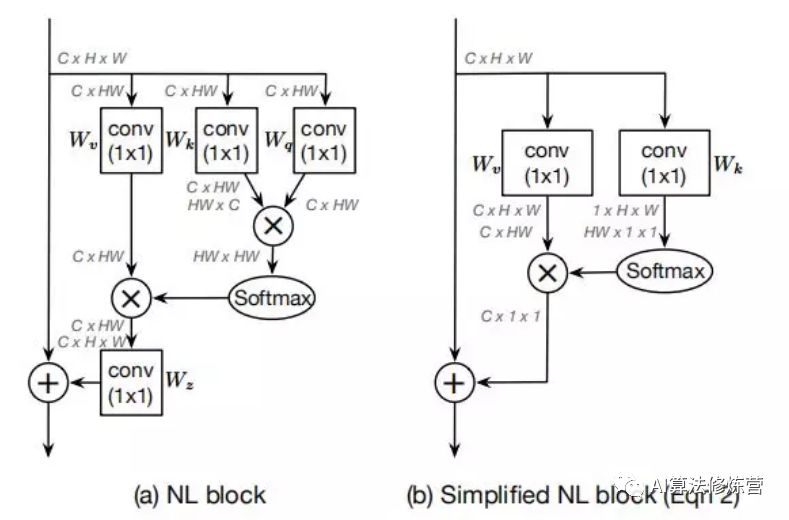

简化的Non-local模块

picture.image

作者 通过计算一个全局的attention map来简化non-local block ，并且 对所有位置共享 这个全局attention map。忽略 picture.image ，简化版的non-local block定义为：

picture.image

picture.image 和表示为线性转换矩阵。

picture.image

为了进一步减少简化版non-local block的计算量， 将移到attention pooling的外面 ，表示为：

picture.image

这样修改之后，1x1卷积 picture.image 的FLOPs从降到了。

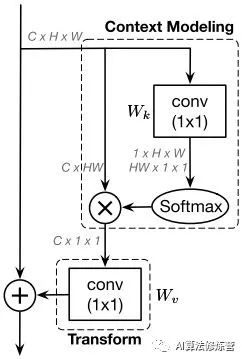

不同于原始的non-local block，简化版non-local block的 第二项是不受位置依赖的，所有位置共享这一项。 因此，作者直接 将全局上下文建模为所有位置特征的加权平均值，然后聚集全局上下文特征到每个位置的特征上 。

简化版的non-local block可以抽象为3个步骤：

全局attention pooling ：采用1x1卷积和softmax函数来获取attention权值，然后执行attention pooling来获得全局上下文特征。
特征转换 ：采用1x1卷积。
特征聚合 ：采用相加操作将全局上下文特征聚合到每个位置的特征上。

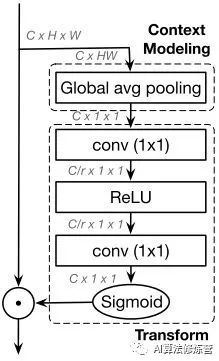

SE模块

前面讲过，SE block如下图所示，也可以抽象成3个步骤：

全局平均池化 用于上下文建模(即squeeze operation)。
bottleneck transform 用于计算每个通道的重要程度(即excitation operation)。
rescaling function 用于通道特征重标定(即element-wise multiplication)。

picture.image

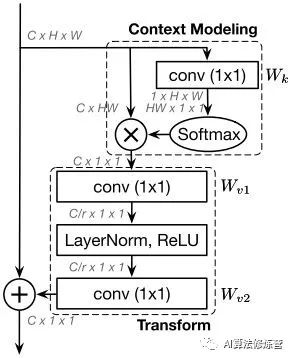

GCNet模块

作者提出了一种新的 全局上下文建模框架 ，global context block(简写GCNet)， 即能够像Non-local block一样建立有效的长距离依赖，又能够像SE block一样省计算量。

picture.image

GC block的3个步骤为：

global attention pooling用于 上下文建模 。
bottleneck transform来 捕获通道间依赖 。
broadcast element-wise addition用于 特征融合 。

在简化版的non-local block中，transform模块有大量的参数。为了获得SE block轻量的优点， 1x1卷积用bottleneck transform模块来取代 ，能够显著的降低参数量(其中r是降低率)。因为两层bottleneck transform增加了优化难度，所以 在ReLU前面增加一个layer normalization层(降低优化难度且作为正则提高了泛化性)。

GC block在ResNet中的使用位置是每两个Stage之间的连接部分，下边是GC block的官方实现(基于mmdetection进行修改)：



import torch
from torch import nn

class ContextBlock(nn.Module):
    def \_\_init\_\_(self,inplanes,ratio,pooling\_type='att',
 fusion\_types=('channel\_add', )):
        super(ContextBlock, self).__init__()
        valid_fusion_types = ['channel\_add', 'channel\_mul']

        assert pooling_type in ['avg', 'att']
        assert isinstance(fusion_types, (list, tuple))
        assert all([f in valid_fusion_types for f in fusion_types])
        assert len(fusion_types) > 0, 'at least one fusion should be used'

        self.inplanes = inplanes
        self.ratio = ratio
        self.planes = int(inplanes * ratio)
        self.pooling_type = pooling_type
        self.fusion_types = fusion_types

        if pooling_type == 'att':
            self.conv_mask = nn.Conv2d(inplanes, 1, kernel_size=1)
            self.softmax = nn.Softmax(dim=2)
        else:
            self.avg_pool = nn.AdaptiveAvgPool2d(1)
        if 'channel\_add' in fusion_types:
            self.channel_add_conv = nn.Sequential(
                nn.Conv2d(self.inplanes, self.planes, kernel_size=1),
                nn.LayerNorm([self.planes, 1, 1]),
                nn.ReLU(inplace=True),  # yapf: disable
                nn.Conv2d(self.planes, self.inplanes, kernel_size=1))
        else:
            self.channel_add_conv = None
        if 'channel\_mul' in fusion_types:
            self.channel_mul_conv = nn.Sequential(
                nn.Conv2d(self.inplanes, self.planes, kernel_size=1),
                nn.LayerNorm([self.planes, 1, 1]),
                nn.ReLU(inplace=True),  # yapf: disable
                nn.Conv2d(self.planes, self.inplanes, kernel_size=1))
        else:
            self.channel_mul_conv = None


    def spatial\_pool(self, x):
        batch, channel, height, width = x.size()
        if self.pooling_type == 'att':
            input_x = x
            # [N, C, H * W]
            input_x = input_x.view(batch, channel, height * width)
            # [N, 1, C, H * W]
            input_x = input_x.unsqueeze(1)
            # [N, 1, H, W]
            context_mask = self.conv_mask(x)
            # [N, 1, H * W]
            context_mask = context_mask.view(batch, 1, height * width)
            # [N, 1, H * W]
            context_mask = self.softmax(context_mask)
            # [N, 1, H * W, 1]
            context_mask = context_mask.unsqueeze(-1)
            # [N, 1, C, 1]
            context = torch.matmul(input_x, context_mask)
            # [N, C, 1, 1]
            context = context.view(batch, channel, 1, 1)
        else:
            # [N, C, 1, 1]
            context = self.avg_pool(x)
        return context

    def forward(self, x):
        # [N, C, 1, 1]
        context = self.spatial_pool(x)
        out = x
        if self.channel_mul_conv is not None:
            # [N, C, 1, 1]
            channel_mul_term = torch.sigmoid(self.channel_mul_conv(context))
            out = out * channel_mul_term
        if self.channel_add_conv is not None:
            # [N, C, 1, 1]
            channel_add_term = self.channel_add_conv(context)
            out = out + channel_add_term
        return out

if __name__ == "\_\_main\_\_":
    in_tensor = torch.ones((12, 64, 128, 128))

    cb = ContextBlock(inplanes=64, ratio=1./16.,pooling_type='att')

    out_tensor = cb(in_tensor)

    print(in_tensor.shape)
    print(out_tensor.shape)

2 Dual Attention Network for Scene Segmentation （DANet）

论文地址：https://arxiv.org/pdf/1809.02983.pdf

代码地址：https://github.com/junfu1115/DANet

DANet 是一种经典的应用self-Attention的网络，它引入了一种 自注意力机制来分别捕获空间维度和通道维度中的特征依赖关系。

场景分割需要预测出图像中的像素点属于某一目标类或场景类，其图像场景的复杂多样（光照，视角，尺度，遮挡等）对于场景的理解和像素点的判别造成很大困难。

主流场景分割方法大致可分为以下两种类型：一是通过 使用多尺度特征融合的方式增强特别的表达 ，例如空间金字塔结构 (PSP，ASPP) 或者高层浅层特征融合 (RefineNet)。但是这些方式 没有考虑到不同特征之间的关联依赖， 而这对于场景的理解确实十分重要。另一是利用 RNN 网络构建特征长范围的特征关联，但这种关联往往受限于 RNN 的 long-term memorization。

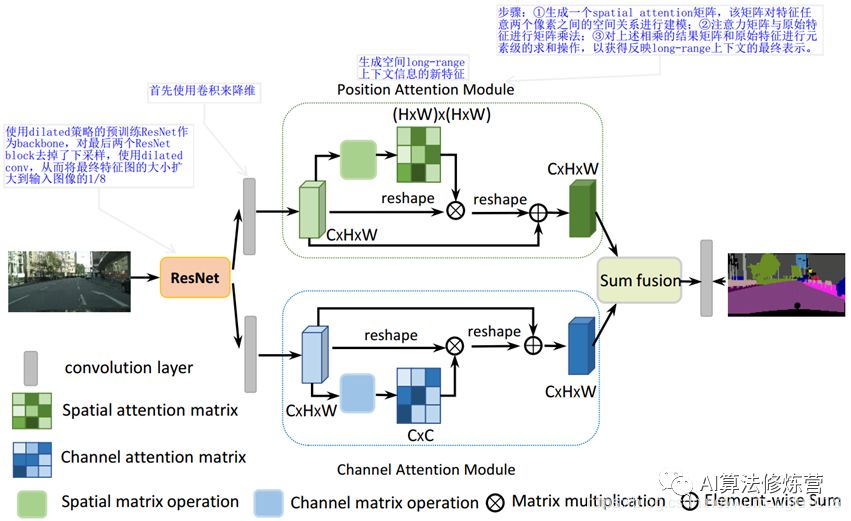

双重注意网络（DANet）来 自适应地集成局部特征和全局依赖 。在传统的扩张FCN之上附加两种类型的注意力模块，分别模拟空间和通道维度中的语义相互依赖性。

picture.image

从其结构图中可以看到，它由两个并列的attention module组成，第一个得到的是特征图中任意两个位置的依赖关系，称为Position Attention Module（PAM）；第二个是任意两个通道间的依赖关系，称为Channel Attention Module（CAM）。

从其具体的模块中来看， PAM中的attention_map的大小为B×(W×H)×(W×H)，而CAM中的attention_map大小为B×C×C，这就是PAM与CAM的区别 ，他们所代表的一个是任意两个位置之间的依赖关系，一个代表的是任意两个通道之间的依赖关系。

位置注意力模块（PAM）通过所有位置处的特征的加权和来 选择性地聚合每个位置的特征 。无论距离如何，类似的特征都将彼此相关。
通道注意力模块（CAM）通过整合所有通道映射之间的相关特征来 选择性地强调存在相互依赖的通道映射。
将两个注意模块的输出相加以进一步改进特征表示，这有助于更精确的分割结果。

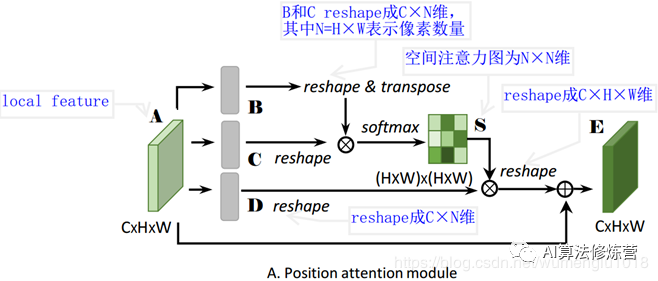

位置注意力模块（PAM）

问题： 传统FCNs生成的特征会导致对物体的错误分类。

解决： 引入位置注意模块 在局部特征上建立丰富的上下文关系， 将更广泛的上下文信息编码为局部特征，进而增强他们的表示能力。

picture.image

位置注意力模块 旨在利用任意两点特征之间的关联，来相互增强各自特征的表达 。

具体来说，首先 计算出任意两点特征之间关联强度矩阵 ，即原始特征 A 经过卷积降维获得特征 B 和特征 C，然后改变特征维度 B 为 ((HxW)xC') 和 C 为 (C'x(HxW)) 然后矩阵乘积获得任意两点特征之间的 关联强度矩 ((HxW)x(HxW))。然后 经过 softmax 操作归一化获得每个位置对其他位置的 attention 图 S, 其中越相似的两点特征之间，其响应值越大。接着将 attention 图中响应值作为加权对特征 D 进行加权融合，这样对于各个位置的点，其通过 attention 图在全局空间中的融合相似特征。

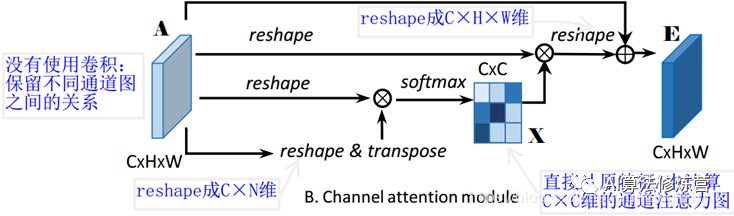

通道注意力模块（CAM）

问题： 每个high level特征的通道图都可以看作是一个特定于类的响应，通过挖掘通道图之间的相互依赖关系，可以突出相互依赖的特征图，提高特定语义的特征表示。

解决： 建立一个通道注意力模块来显式地建模通道之间的依赖关系。

通道注意力模块旨 在通过建模通道之间的关联，增强通道下特定语义响应能力。

具体过程与位置注意力模块相似，不同的是在获得特征注意力图 X 时，是 将任意两个通道特征进行维度变换和矩阵乘积 ，获得任意两个通道的关联强度，然后同样经过 softmax 操作获得的通道间的 attention 图。最后通过通道之间的 attention 图加权进行融合，使得各个通道之间能产生全局的关联，获得更强的语义响应的特征。

为了进一步获得全局依赖关系的特征，将两个模块的输出结果进行 相加融合 ，获得最终的特征用于像素点的分类。

总的来说，DANet网络主要思想是 CBAM 和 non-local 的融合变形 。把deep feature map进行 spatial-wise self-attention ，同时也进行 channel-wise self-attetnion ，最后将两个结果进行 element-wise sum 融合。

在 CBAM 分别进行空间和通道 self-attention的思想上， 直接使用了 non-local 的自相关矩阵 Matmul 的形式进行运算 ，避免了 CBAM 手工设计 pooling，多层感知器等复杂操作。

参考：

1.https://zhuanlan.zhihu.com/p/54510782

2.https://zhuanlan.zhihu.com/p/64988633

3.https://blog.csdn.net/wumenglu1018/article/details/95949039
