Vision Transformer (ViT) 作为现在 CV 中的主流 backbone，它可以在图像分类任务上达到与卷积神经网络（CNN）相媲美甚至超越的性能。ViT 的核心思想是将输入图像划分为多个小块，然后将每个小块作为一个 token 输入到 Transformer 的编码器中，最终得到一个全局的类别 token 作为分类结果。
ViT 的优势在于它可以更好地捕捉图像中的长距离依赖关系，而不需要使用复杂的卷积操作。然而，这也带来了一个挑战，那就是如何解释 ViT 的决策过程，以及它是如何关注图像中的不同区域的。想要弄清楚这个问题，我们可以使用一种叫做 Grad-CAM 的技术，它可以根据 ViT 的输出和梯度，生成一张热力图，显示 ViT 在做出分类时最关注的图像区域。
原理
Grad-CAM 对 ViT 的输出进行可视化的原理是利用 ViT 的最后一个注意力块的输出和梯度，计算出每个 token 对分类结果的贡献度，然后将这些贡献度映射回原始图像的空间位置，形成一张热力图。具体来说，Grad-CAM+ViT 的步骤如下：
-
给定一个输入图像和一个目标类别，将图像划分为 14x14 个小块，并将每个小块转换为一个 768 维的向量。在这些向量之前，还要加上一个特殊的类别 token ，用于表示全局的分类信息。这样就得到了一个 197x768 的矩阵，作为 ViT 的输入。
-
将 ViT 的输入通过 Transformer 的编码器，得到一个 197x768 的输出矩阵。其中第一个向量就是类别 token ，它包含了 ViT 对整个图像的理解。我们将这个向量通过一个线性层和一个 softmax 层，得到最终的分类概率。
-
计算类别 token 对目标类别的梯度，即 ，其中 是目标类别的概率， 是 ViT 的输出矩阵。这个梯度表示了每个 token 对分类结果的重要性。
-
对每个 token 的梯度求平均值，得到一个 197 维的向量 ，其中 ， 是梯度的维度，即 768 。这个向量 可以看作是每个 token 的权重。
-
将 ViT 的输出矩阵和权重向量相乘，得到一个 197 维的向量 ，其中 。这个向量 可以看作是每个 token 对分类结果的贡献度。
-
将贡献度向量 除去第一个元素（类别 token ），并重塑为一个 14x14 的矩阵 ，其中 。这个矩阵 可以看作是每个小块对分类结果的贡献度。
-
将贡献度矩阵 进行归一化和上采样，得到一个与原始图像大小相同的矩阵 ，其中 。这个矩阵 就是我们要求的热力图，它显示了 ViT 在做出分类时最关注的图像区域。
-
将热力图 和原始图像进行叠加，得到一张可视化的图像，可以直观地看到 ViT 的注意力分布。
使用代码
首先，import 进来 pytorch_grad_cam 工具和一些必要的包，再 load 进来我们要分析的 ViT 模型，这里使用 DeiT_Tiny 作为示例：
import cv2
import numpy as np
import torch
from pytorch_grad_cam import GradCAM, \
ScoreCAM, \
GradCAMPlusPlus, \
AblationCAM, \
XGradCAM, \
EigenCAM, \
EigenGradCAM, \
LayerCAM, \
FullGrad
from pytorch_grad_cam import GuidedBackpropReLUModel
from pytorch_grad_cam.utils.image import show_cam_on_image, preprocess_image
# 加载预训练的 ViT 模型
model = torch.hub.load('facebookresearch/deit:main','deit_tiny_patch16_224', pretrained=True)
model.eval()
# 判断是否使用 GPU 加速
use_cuda = torch.cuda.is_available()
if use_cuda:
model = model.cuda()
接下来，我们需要定义一个函数来将 ViT 的输出层从三维张量转换为二维张量，以便 Grad-CAM 能够处理：
def reshape_transform(tensor, height=14, width=14):
# 去掉cls token
result = tensor[:, 1:, :].reshape(tensor.size(0),
height, width, tensor.size(2))
# 将通道维度放到第一个位置
result = result.transpose(2, 3).transpose(1, 2)
return result
然后，我们需要选择一个目标层来计算 Grad-CAM。由于 ViT 的最后一层只有类别标记对预测类别有影响，所以我们不能选择最后一层。我们可以选择倒数第二层中的任意一个 Transformer 编码器作为目标层。在这里，我们选择第 11 层作为示例：
# 创建 GradCAM 对象
cam = GradCAM(model=model,
target_layers=[model.blocks[-1].norm1],
# 这里的target_layer要看模型情况，
# 比如还有可能是：target_layers = [model.blocks[-1].ffn.norm]
use_cuda=use_cuda,
reshape_transform=reshape_transform)
接下来，我们需要准备一张输入图像，并将其转换为适合 ViT 的格式：
# 读取输入图像
image_path = "xxx.jpg"
rgb_img = cv2.imread(image_path, 1)[:, :, ::-1]
rgb_img = cv2.resize(rgb_img, (224, 224))
# 预处理图像
input_tensor = preprocess_image(rgb_img,
mean=[0.485, 0.456, 0.406],
std=[0.229, 0.224, 0.225])
# 看情况将图像转换为批量形式
# input_tensor = input_tensor.unsqueeze(0)
if use_cuda:
input_tensor = input_tensor.cuda()
最后，我们可以调用 cam 对象的 forward 方法，传入输入张量和预测类别（如果不指定，则默认为最高概率的类别），得到 Grad-CAM 的输出：
# 计算 grad-cam
target_category = None # 可以指定一个类别，或者使用 None 表示最高概率的类别
grayscale_cam = cam(input_tensor=input_tensor, targets=target_category)
grayscale_cam = grayscale_cam[0, :]
# 将 grad-cam 的输出叠加到原始图像上
visualization = show_cam_on_image(rgb_img, grayscale_cam)
# 保存可视化结果
cv2.cvtColor(visualization, cv2.COLOR_RGB2BGR, visualization)
cv2.imwrite('cam.jpg', visualization)
这样，我们就完成了使用 Grad-CAM 对 ViT 的输出进行可视化的过程。我们可以看到，ViT 主要关注了图像中的猫的头部和身体区域，这与我们的直觉相符。通过使用 Grad-CAM，我们可以更好地理解 ViT 的工作原理，以及它对不同图像区域的重要性。
PyTorch-Grad-CAM 库的更多方法

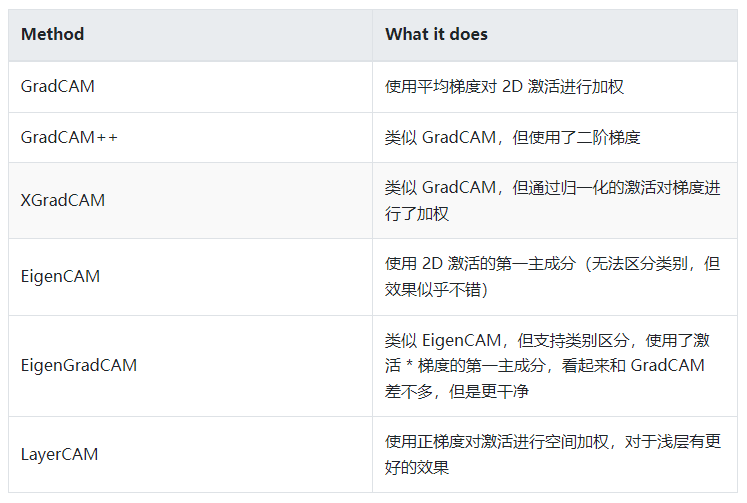

除了经典的 Grad-CAM，库里目前支持的方法还有：

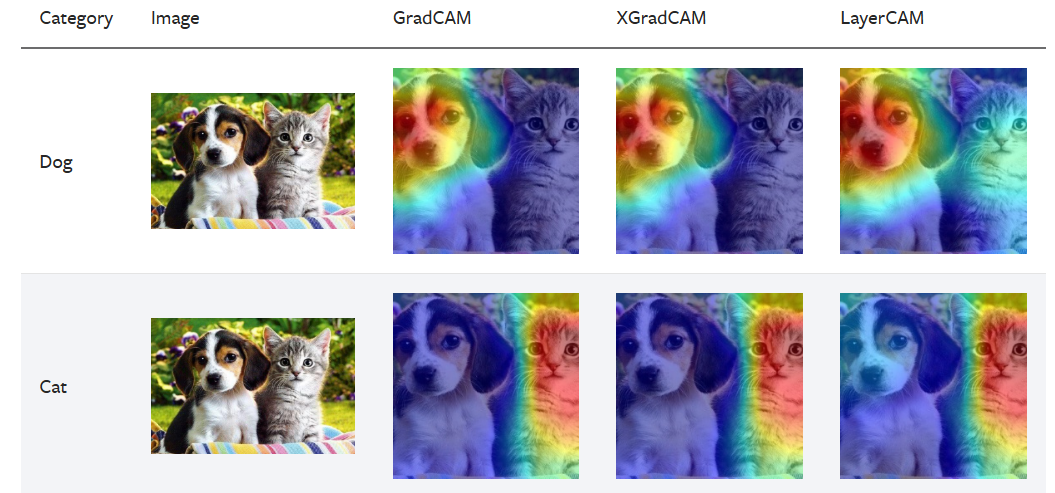

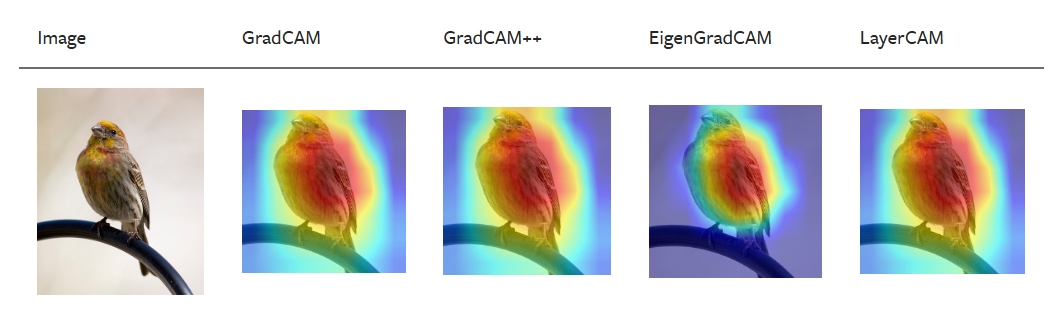

这里给出 MMPretrain 提供的对比示例：
在 MMPretrain 中使用
如果你刚好在用 MMPretrain，那么有着方便的脚本文件来帮助你更加方便的进行上面的工作，具体可见： https://mmpretrain.readthedocs.io/zh\_CN/latest/useful\_tools/cam\_visualization.html
示例
这里也放一些我自己试过的例子：
以这张可爱的猫猫作为输入：
我们选择 DeiT_tiny 模型，并使用最经典的 Grad-CAM，设置 target_category = None ，即使用输出最高概率的类别，选择最后一层的第一个 Layer Norm 作为 target layer 得到结果如下所示：
可以看出，heatmap 的高亮区域，似乎只出现在猫猫头上的部分区域，有聪明的同学知道这是为什么吗？（提示：ImageNet-1k 数据集中，猫的种类有 12 种；判别性区域）
再来看看换用更大一点的 DeiT-base 会怎么样呢？
关注的区域变了，甚至一些似乎不在猫猫身上了，是为什么呢（想想 token mixer，或者有没有可能是分类错误呢），这里，我们不妨换为前面的层（e.g. 第四层）来看看：
似乎更多的关注点出现了，再结合最后一层的结果想一想（ViT 有时会有这样的“散焦”）。
这里只是一个最基本的尝试，初步给大家展示了一下
ViT+Grad-CAM 的使用。后面，关于各种不同的预训练方法（MAE、SimMIM、DeiT、BeiT 等等）、各种 backbone 使用方法（linear prob、fine-tuning 与 layer-wise learning rate decay 的 ft）、去不去掉 cls token、甚至用别的 token 去接 fc 等等等...的各种 Vision Transformer 的 Grad-CAM 的可视化结果，就由大家来自由探索吧~，说不定会有新的、不一样的发现哦😊
总结
通过使用 Grad-CAM，我们可以更好地理解 ViT 的工作原理，以及它是如何从图像中提取有用的特征的。Grad-CAM 也可以用于其他基于 Transformer 的模型，例如 DeiT、Swin Transformer 等，只需要根据不同的模型结构和输出，调整相应的计算步骤即可。
