实例分割（Instance Segmentation）是视觉经典四个任务中相对最难的一个，它既具备语义分割（Semantic Segmentation）的特点，需要做到 像素层面上的分类 ，也具备目标检测（Object Detection）的一部分特点，即 需要定位出不同实例，即使它们是同一种类 。因此，实例分割的研究长期以来都有着两条线，分别是

自下而上 的 基于语义分割 的方法和 自上而下 的 基于检测 的方法，这两种方法都属于 两阶段 的方法，下面将分别简单介绍。

自上而下的实例分割方法

思路是：首先通过目标检测的方法 找出实例所在的区域 （bounding box），再 在检测框内进行语义分割 ，每个分割结果都作为一个不同的实例输出。

自上而下的密集实例分割的开山鼻祖是DeepMask，它通过滑动窗口的方法，在每个空间区域上都预测一个mask proposal。这个方法存在以下三个缺点：

• mask与特征的联系（局部一致性）丢失了 ，如DeepMask中使用全连接网络去提取mask

• 特征的提取表示是冗余的 ， 如DeepMask对每个前景特征都会去提取一次mask

• 下采样 （使用步长大于1的卷积）导致的位置信息丢失

自下而上的实例分割方法

思路是：首先进行像素级别的

语义分割 ，再通过 聚类 、 度量学习 等手段区分不同的实例。

这种方法虽然保持了更好的低层特征（细节信息和位置信息），但也存在以下缺点：

• 对密集分割的质量要求很高， 会导致非最优的分割

• 泛化能力较差 ，无法应对类别多的复杂场景

• 后处理 方法繁琐

单阶段实例分割 （Single Shot Instance Segmentation），这方面工作其实也是受到了单阶段目标检测研究的影响，因此也有两种思路，一种是 受one-stage, anchor-based 检测模型如YOLO，RetinaNet启发，代表作有YOLACT和SOLO； 一种是受anchor-free检测模型如 FCOS 启发，代表作有PolarMask和AdaptIS。

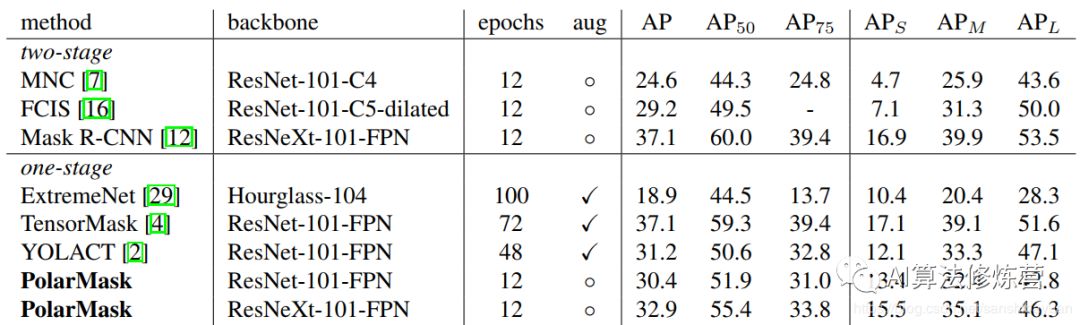

下面是对其中一些方法在 COCO数据集 上的指标对比：

Method
AP
AP50
AP75
APs
APm
APL
FCIS
29.2
49.5
7.1
31.3
50.0
Mask R-CNN
37.1
60.0
39.4
16.9
39.9
53.5
YOLACT-700
31.2
50.6
32.8
12.1
33.3
47.1
PolarMask
32.9
55.4
33.8
15.5
35.1
46.3
SOLO
40.4
62.7
43.3
17.6
43.3

| 58.9

| | PointRend | 40.9 | | | | | | | BlendMask | 41.3 | 63.1

| 44.6

| 22.7

| 44.1 | 54.5 |

下面详细介绍一下几个代表性方法：

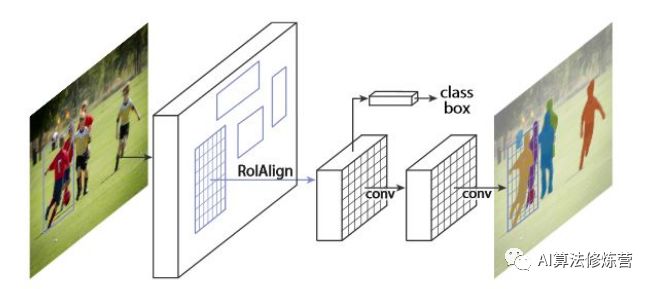

Mask-RCNN通过增加不同的分支可以完成目标分类，目标检测，语义分割，实例分割，人体姿态估计等多种任务。对于实例分割来讲，就是 在Faster-RCNN的基础上(分类+回归分支)增加了一个分支用于语义分割 ，其抽象结构如下图所示：

可以看到其结构与Faster RCNN非常类似，但有3点主要区别：

• 在基础网络中采用了较为优秀的 ResNet-FPN结构 ，多层特征图有利于多尺度物体及小物体的检测。原始的FPN会输出P2、P3、P4与P54个阶段的特征图，但在Mask RCNN中 又增加了一个P6。将P5进行最大值池化即可得到P6，目的是获得更大感受野的特征，该阶段仅仅用在RPN网络中。

• 提出了RoI Align方法来替代RoI Pooling，原因是 RoI Pooling的取整做法损失了一些精度，而这对于分割任务来说较为致命。 Maks RCNN提出的RoI Align取消了取整操作，而是 保留所有的浮点 ，然后通过 双线性插值的方法 获得多个采样点的值，再将多个采样点进行最大值的池化，即可得到该点最终的值。

• 得到感兴趣区域的特征后，在原来分类与回归的基础上， 增加了一个Mask分支来预测每一个像素的类别 。具体实现时，采用了F CN（Fully Convolutional Network）的网络结构 ，利用卷积与反卷积构建端到端的网络，最后对每一个像素分类，实现了较好的分割效果。

Mask R-CNN算法的主要步骤为：

• 首先，将输入图片送入到特征提取网络得到特征图。

• 然后 对特征图的每一个像素位置设定固定个数的ROI（也可以叫Anchor） ，然后将ROI区域送入 RPN网络 进行二分类(前景和背景)以及坐标回归，以获得精炼后的ROI区域。

• 对上个步骤中获得的ROI区域执行论文提出的 ROIAlign操作 ，即先将原图和feature map的pixel对应起来，然后将feature map和固定的feature对应起来。

• 最后对这些ROI区域进行多类别分类，候选框回归和引入FCN生成Mask，完成分割任务。

总的来说，在Faster R-CNN和FPN的加持下，Mask R-CNN开启了R-CNN结构下多任务学习的序幕。它出现的时间比其他的一些实例分割方法（例如FCIS）要晚，但是依然让 proposal-based instance segmentation的方式 占据了主导地位（尽管 先检测后分割 的逻辑不是那么地自然）。

Mask R-CNN利用R-CNN得到的物体框来区分各个实例，然后针对各个物体框对其中的实例进行分割。显而易见的问题便是， 如果框不准，分割结果也会不准 。因此对于一些边缘精度要求高的任务而言，这不是一个较好的方案。同时由于依赖框的准确性，这也容易导致一些非方正的物体效果比较差。

2. 单阶段实例分割方法 =============

该方法的思想是相对FCN在每个像素上输出语义的label，其需要输出 是否在某个实例的相对位置上（以3x3的网格为例，即要确定像素点是在网格的哪个位置（9个位置对应9个通道））。 虽然理解上不是特别直观，但其主要思想还是 编码了位置信息（类似方向信息）以便区分同一语义下的实例。

当然在构造groundtruth时，也 需要sliding window的方式把实例上各个像素分配到各个位置上去。

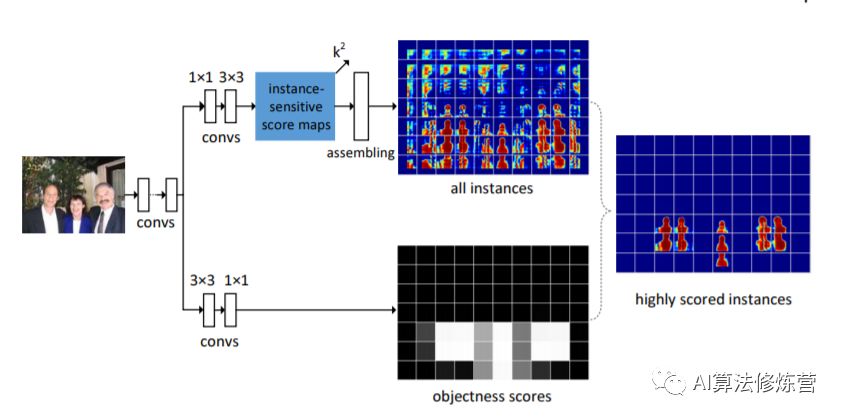

在推理阶段，仅仅依靠sliding window去生成结果是不够的。在相近位置上会得到相似的结果，这就需要 对物体本身进行整体的判别，以确定物体（中心）的准确位置 。如下instance sensitive FCN增加了物体检测分支，通过物体的外接框以及得分，利用NMS得到最终无重复的实例分割结果。

虽然该方法效果在当时并不突出，但请先记住这样的思想，后续SOLO会进一步升华。下面要讲到的 R-FCN同样利用了单个像素编码（附带）相对位置信息的思路 ，除了类别信息外，该像素还需要 判断自己在物体区域的相对位置 ，相对位置通过固定的通道得以表征。

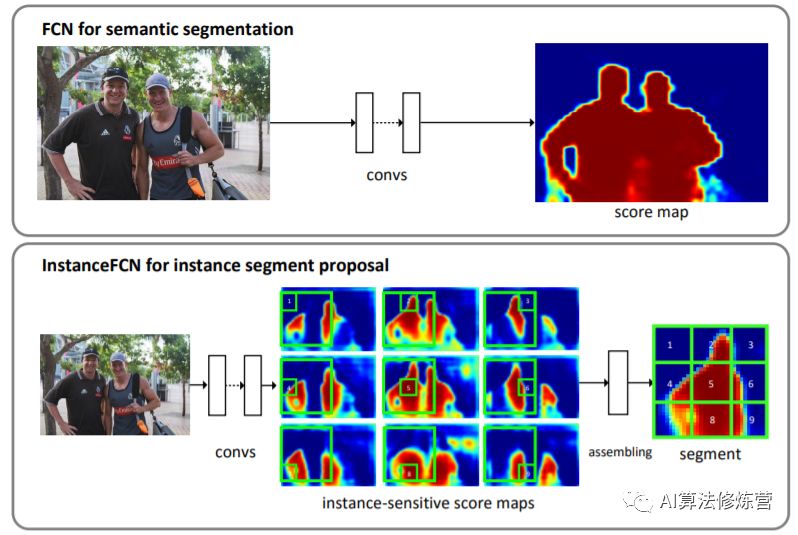

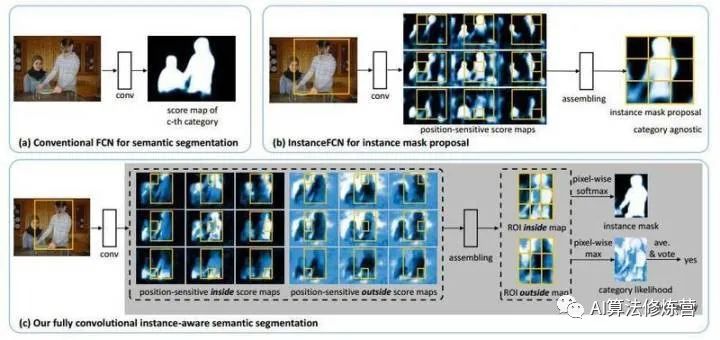

FCN 最终输出的是类别的概率图，只有类别输出，没有单个对象输出，InstanceFCN输出3*3的位置信息图， 只有单个对象输出，没有类别信息，需要单独的downstream网络完成类别信息。 FCIS通过 计算position-sensitive inside/outside score maps，同时输出 instance mask 和类别信息。

• InstanceFCN提出了positive-sensitive score map，每个score表示一个像素在某个相对位置上属于某个物体实例的似然得分。所以FCIS也 采用position-sensitive score maps，只不过在物体实例中区分inside/outside，目的是想引入一点context信息。
• 作者认为以往的SDS、Hypercolumn、CFM等算法，具有相似的结构： 两个子网络分别用于对象分割和检测子任务，且两个网络的结构、参数、执行顺序随机。 作者认为分离的网络没有真正挖掘到两个认为的联系，提出共同的 “position-sensitive score map” ，同时用于object segmentation and detection子任务。
• 除了加入背景部分的通道外，FCIS还 基于ROI作了类别检测，而不是再引入另外一个分支作这项任务。

• YOLACT 将掩模分支添加到现有的一阶段（one-stage）目标检测模型 ，其方式与Mask R-CNN对 Faster-CNN 操作相同，但 没有明确的定位步骤 。
• YOLACT将实例分割任务拆分成两个并行的子任务：（1）通过一个Protonet网络， 为每张图片生成 k 个 原型mask;（2）对每个实例， 预测k个的线性组合系数（Mask Coefficients） 。最后 通过线性组合 ，生成实例mask，在此过程中，网络学会了如何定位不同位置、颜色和语义实例的mask。
• YOLACT将问题分解为两个并行的部分，利用 fc层（擅长产生语义向量）和 conv层（擅长产生空间相干掩模）来分别产生“掩模系数”和“原型掩模” 。然后，因为原型和掩模系数可以独立地计算，所以 backbone 检测器的计算开销主要来自合成（assembly）步骤 ，其可以实现为单个矩阵乘法。通过这种方式，我们可以在特征空间中保持空间一致性，同时仍然是一阶段和快速的。

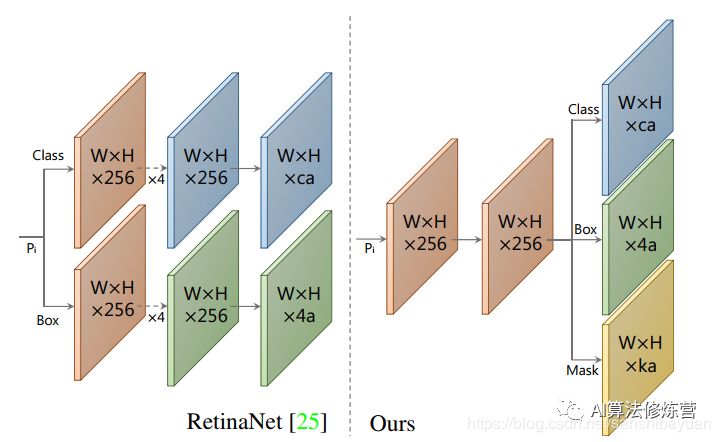

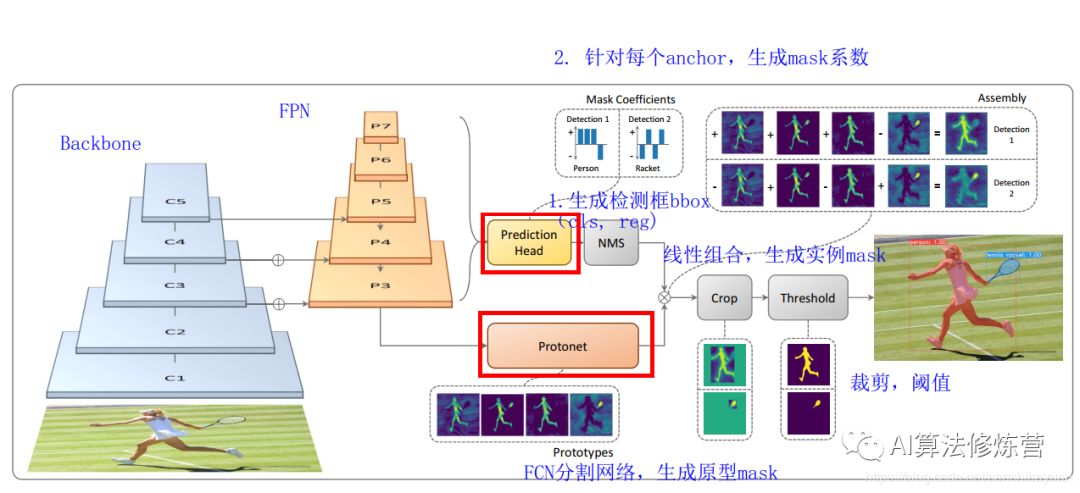

Backbone ：Resnet 101+FPN，与RetinaNet相同； Protonet ：接在FPN输出的后面，是一个FCN网络，预测得到针对原图的原型mask； Prediction Head ：相比RetinaNet的Head，多了一个Mask Cofficient分支，预测Mask系数，因此输出是4*c+k。

可以看到head上 增加了一支mask系数分支用于将prototypes进行组合得到mask的结果 。当然按NMS的位置看，其同样需要有bbox的准确预测才行，并且该流程里不太适合用soft NMS进行替代。需要注意的是， 在训练过程中，其用groundtruth bbox对组合后的全图分割结果进行截取，再与groundtruth mask计算损失。 这同样需要bbox结果在前作为前提，以缓解前后景的像素不均衡情况。

至于后续的YOLCAT++，则主要是加入了mask rescoring的概念和DCN结构，进一步提升精度。（1）参考Mask Scoring RCNN，添加 fast mask re-scoring分支 ，更好地评价实例mask的好坏；（2）Backbone网络中引入 可变形卷积DCN ；（3）优化了Prediction Head中的anchor设计。

相比RetinaNet， FCOS 将基于anchor的回归变成了 中心点估计与上下左右四个边界距离的回归 ，而PolarMask则是 进一步细化了边界的描述，使得其能够适应mask的问题。 PolarMask最重要的特点是：(1) anchor free and bbox free，不需要出检测框；(2) fully convolutional network, 相比FCOS把4根射线散发到36根射线， 将instance segmentation和object detection用同一种建模方式来表达。

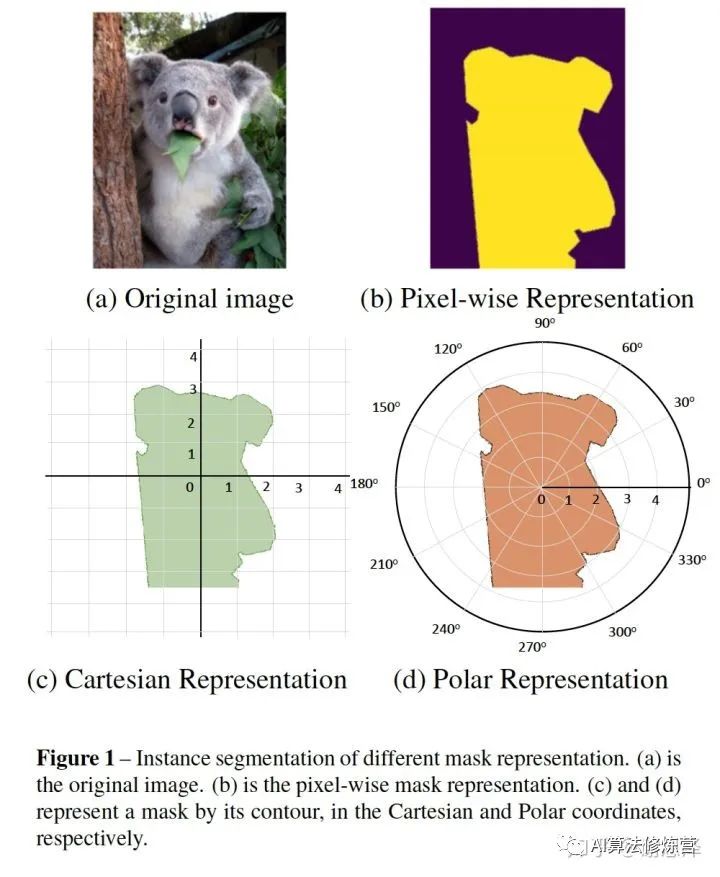

两种实例分割的建模方式：

1 像素级建模 类似于图b，在检测框中对每个pixel分类

2 轮廓建模 类似于图c和图d，其中，图c是基于直角坐标系建模轮廓，图d是基于极坐标系建模轮廓

PolarMask 基于极坐标系建模轮廓，把实例分割问题转化为 实例中心点分类(instance center classification)问题和密集距离回归(dense distance regression)问题。 同时，我们还提出了两个有效的方法，用来优化high-quality正样本采样和dense distance regression的损失函数优化，分别是 Polar CenterNess和 Polar IoU Loss 。没有使用任何trick(多尺度训练，延长训练时间等)，PolarMask 在ResNext 101的配置下 在coco test-dev上取得了32.9的mAP。 这是首次，证明了更复杂的实例分割问题，可以在网络设计和计算复杂度上，和anchor free物体检测一样简单。

网络结构

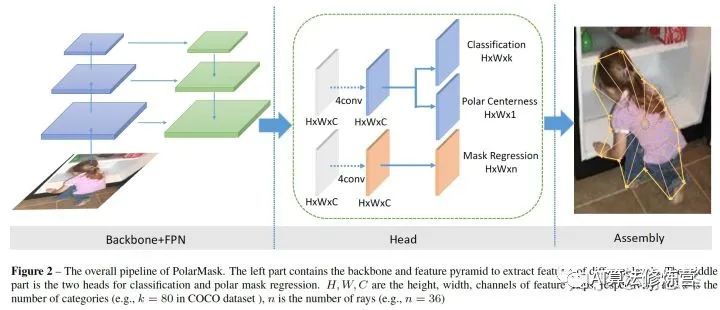

整个网络和FCOS一样简单，首先是标准的backbone + fpn模型，其次是head部分，我们把fcos的bbox分支替换为mask分支，仅仅是把channel=4替换为channel=n, 这里n=36，相当于36根射线的长度。同时我们提出了一种新的Polar Centerness 用来替换FCOS的bbox centerness。可以看到，在网络复杂度上，PolarMask和FCOS并无明显差别。

建模方式

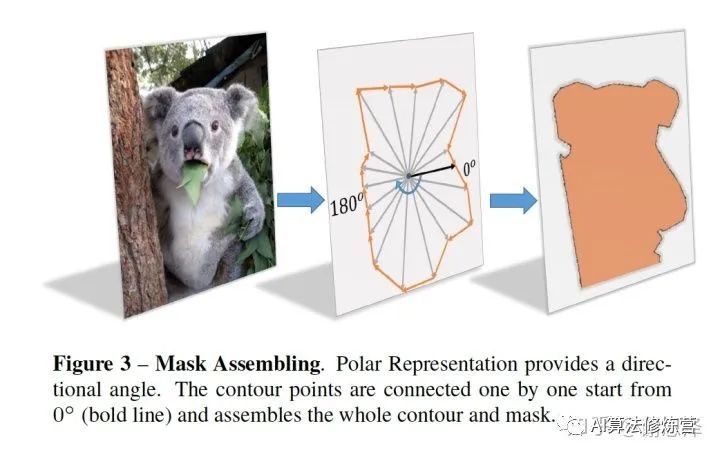

首先，输入一张原图，经过网络可以得到中心点的位置和n(n=36 is best in our setting)根射线的距离，其次，根据角度和长度计算出轮廓上的这些点的坐标，从0°开始连接这些点，最后把联通区域内的区域当做实例分割的结果。

实验结果

从实验结果可以看到，PolarMask的精度并不是很高，而且 速度上也没有优势，但是它的思路是非常巧妙的，对后面的研究有着很大的启发意义 。 具体细节可参考论文原文。

和FCIS的类似，单个像素不是单纯输出类别，而是带有位置信息的类别，同时考虑到尺度的问题，借助网络结构来解决。

要理解SOLO的思想，重点就是要理解SOLO提出的 实例类别（Instance Category） 的概念。作者指出，实例类别就是 量化后的物体中心位置（location）和物体的尺寸（size) 。下面就解释一下这两个部分。

• 位置（location）

SOLO将一张图片划分S×S的网格，这就有了S*S个位置。不同于TensorMask和DeepMask将mask放在了特征图的channel维度上，SOLO参照语义分割， 将定义的物体中心位置的类别放在了channel维度上，这样就保留了几何结构上的信息。

本质上来说，一个实例类别可以去近似一个实例的中心的位置。因此， 通过将每个像素分类到对应的实例类别，就相当于逐像素地回归出物体的中心 、这就将一个位置预测的问题从回归的问题转化成了分类的问题。这么做的意义是，分类问题能够更加直观和简单地用固定的channel数、同时不依赖后处理方法（如分组和学习像素嵌入embedding）对数量不定的实例进行建模。

• 尺寸（size）

对于尺寸的处理，SOLO 使用了FPN来将不同尺寸的物体分配到不同层级的特征图上，依次作为物体的尺寸类别 。这样，所有的实例都被分别开来，就可以去使用实例类别去分类物体了。

网络实现

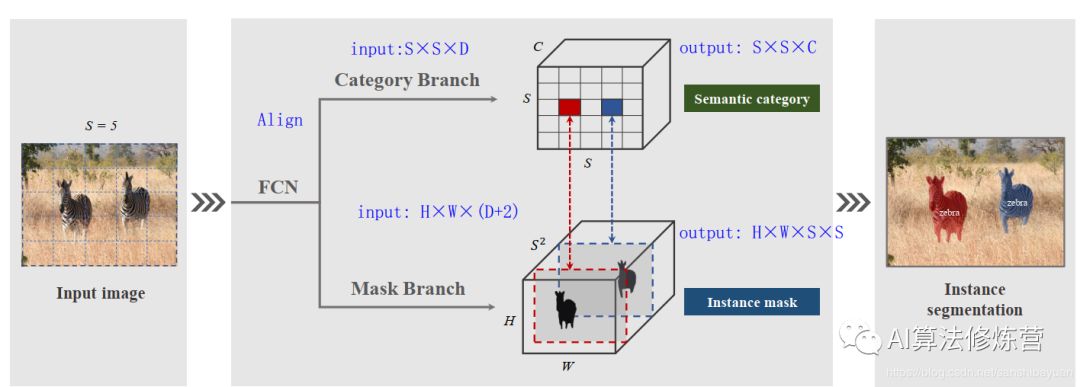

SOLO将图片 划分成S×S的网格 ，如果物体的中心（质心）落在了某个网格中，那么该网格就有了两个任务：（1）负责预测该物体语义类别（2）负责预测该物体的instance mask。这就对应了网络的 两个分支Category Branch和Mask Branch 。同时，SOLO在骨干网络后面使用了FPN，用来应对尺寸。FPN的每一层后都接上述两个并行的分支，进行类别和位置的预测，每个分支的网格数目也相应不同，小的实例对应更多的的网格。

Category Branch ：Category Branch负责预测物体的语义类别，每个网格预测类别S×S×C，这部分跟YOLO是类似的。输入为Align后的S×S×C的网格图像，输出为S×S×C的类别。这个分支使用的损失函数是 focal loss 。

Mask Branch ：预测instance mask的一个直观方法是类似语义分割使用FCN，但FCN是具有空间不变性（spatiallly invariant）的，而我们这边需要位置上的信息。因此，作者使用了 CoordConv ，将像素横纵坐标x，y（归一化到[-1,1]）与输入特征做了concat再输入网络中。这样输入的维度就是 HW(D+2）了。

实验结果

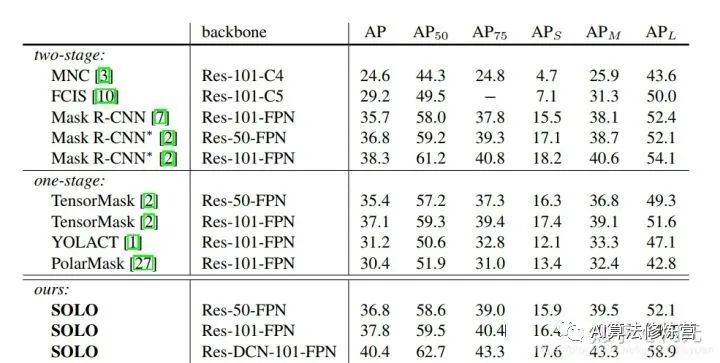

可以看到，SOLO的精度已经超越了Mask R-CNN，相较思路类似的PolarMask也有较大的优势。

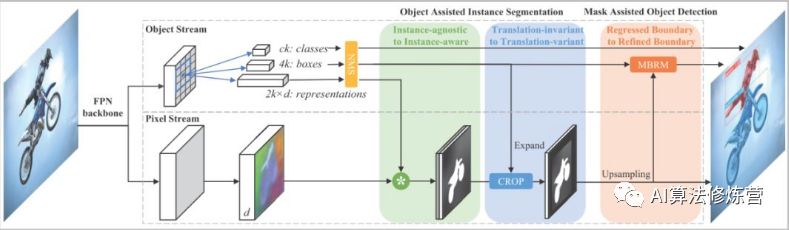

RDSNet 方法的出发点是 检测阻碍不应该成为分割效果的阻碍，两种应该循环相互促进 。有可能存在的情况是分割本身是比较准确的，但是因为定位不准，导致分割结果也比较差；这时候如果能提前知道分割的结果，那么检测的结果也会更好些。

这里就有用到 YOLCAT的方式，去获得提取获取分割结果 。当然这里从embedding的角度出发，还 结合了前后景的处理 （实验中说明前后景correlation比单前景linear combination要好）。得到bbox预测结果后是需要进行NMS，以及expand操作的，以确保尽可能多的有效区域被选进来（训练时1.5，测试时1.2）。之后 再通过Mask-based Boundary Refinement模块对物体的边框进行调整 。为了使该过程可导，作者还设计了贝叶斯分布估计的方式，不太懂。

PointRend 借鉴了 Render的思想 ，在尺度方式变化时由于采样的方式（不是连续坐标的设定吗），使得锯齿现象不会很明显。因此PointRend是利用一种 非均匀采样的方式 来确定在分辨率提高的情况下， 如何确定边界上的点，并对这些点归属进行判别。 本质上其实是一个 新型上采样方法 ， 针对物体边缘的图像分割进行优化 ，使其在难以分割的物体边缘部分有更好的表现。

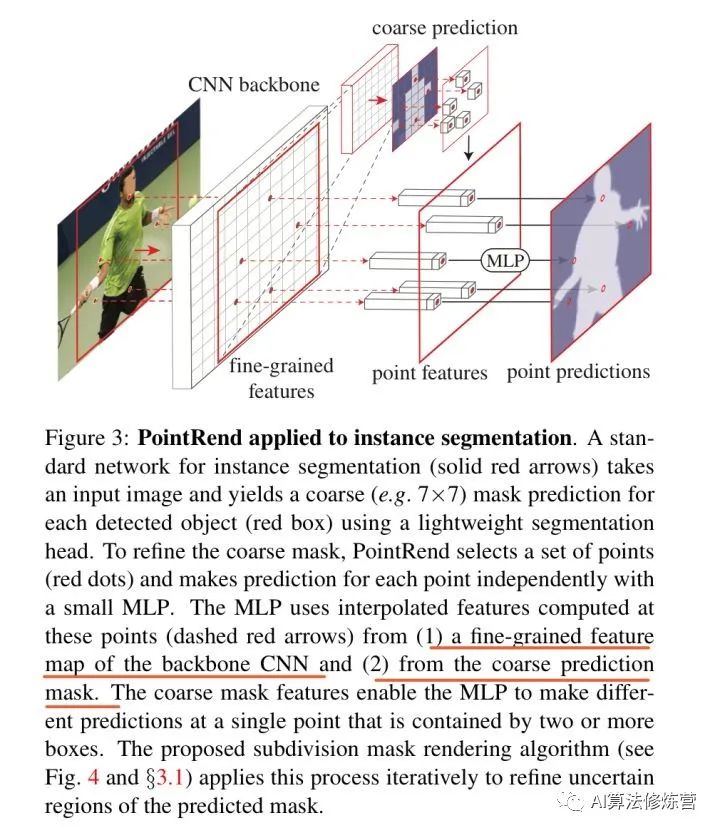

PointRend 方法要点总结来说是一个 迭代上采样的过程 ：

while 输出的分辨率 < 图片分辨率：

1. 对输出结果进行2倍双线性插值上采样得到 coarse prediction_i。

2. 挑选出 N 个“难点”，即结果很有可能和周围点不一样的点（例如物体边缘）。

3. 对于每个难点，获取其“表征向量”，“表征向量”由两个部分组成，其一是低层特征（fine-grained features），通过使用点的坐标，在低层的特征图上进行双线性插值获得（类似 RoI Align），其二是高层特征（coarse prediction），由步骤 1 获得。

4. 使用 MLP 对“表征向量”计算得到新的预测，更新 coarse prediction_i 得到 coarse prediction_i+1。 这个 MLP 其实可以看做一个只对“难点”的“表征向量”进行运算的由多个 conv1x1 组成的小网络。

BlendMask是一阶段的密集实例分割方法，结合了Top-down和Bottom-up的方法的思路。它通过在anchor-free检测模型 FCOS的基础上增加了Bottom Module提取low-level的细节特征，并在instance-level上预测一个attention ；借鉴 FCIS和YOLACT的融合方法 ，提出了 Blender模块来更好地融合这两种特征 。最终，BlendMask在COCO上的精度（41.3AP）与速度（BlendMask-RT 34.2mAP, 25FPS on 1080ti）都超越了Mask R-CNN。

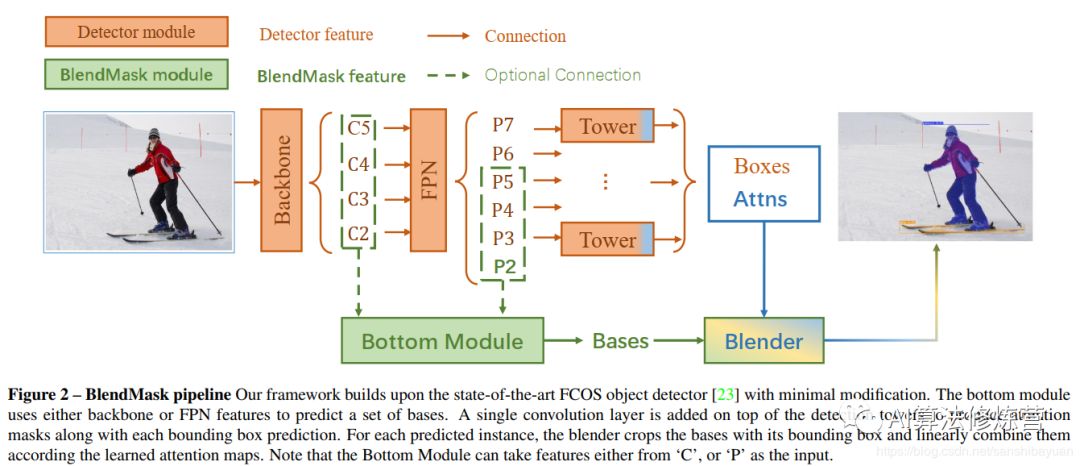

detector module直接用的FCOS，BlendMask模块则由三部分组成： bottom module 用来对底层特征进行处理，生成的score map称为 Base ； top layer 串接在检测器的box head上，生成Base对应的top level attention；最后是 blender 来对Base和attention进行融合。

BlendMask 的 优势 ：

• 计算量小：使用一阶段检测器FCOS，相比Mask R-CNN使用的RPN，省下了对positon-sensitive feature map及mask feature的计算，

• 还是计算量小：提出 attention guided blender模块来计算全局特征（global map representation）， 相比FCN和FCIS中使用的较复杂的hard alignment在相同分辨率的条件下，减少了十倍的计算量；

• mask质量更高：BlendMask属于 密集像素预测的方法，输出的分辨率不会受到 top-level 采样的限制 。在Mask R-CNN中，如果要得到更准确的mask特征，就必须增加RoIPooler的分辨率，这样变回成倍增加head的计算时间和head的网络深度；

• 推理时间稳定：Mask R-CNN的推理时间随着检测的bbox数量增多而增多，BlendMask的推理速度更快且增加的时间可以忽略不计

• Flexible：可以加到其他检测算法里面

综上所述，我们大致可以看出两个趋势：一个是YOLCAT，RDSNet，BlendMask（RetinaNet, FCOS，PolarMask发展而来） 单阶段基于硬编码（embedding）的实例分割 ；另一个是 SOLO(FCIS)区分位置信息的方式 。

两者没有特别大的区别，特别当embedding的通道数等于位置数目时。剩下的PointRend其实可以引出一个计算资源分配的问题，如何在有限次计算的情况下提升分割边缘的准确性。以上这些还是针对检测目的的，所以分割精度上有时在意，有时也不在意。在精确分割方面仍然有值得探索的地方，除了目前很火的 attention机制 ，其实我觉得依然得回头去 关注下标注不那么精细的情况下如何去提升边缘的分割精度 （当然这又可能是个ill问题，或者是个外插问题，不过从guided filter的角度看至少还有些图像结构信息可以作为先验知识利用起来）
