在本文中提出了一种新的注意力机制，称为
交叉注意力，交叉注意力通过交替应用图像Patch内部的注意力而不是整个图像来捕获局部信息，并在单通道特征图分割出来的图像Patch之间应用注意来捕获全局信息。变压器的计算量都不如标准的自注意，而不是像ViT那样通过整个图像来捕获全局信息。通过内部
Patch和Patch间的交替应用，实现了交叉注意力，以较低的计算成本保持了性能，并为其他视觉任务建立了Cross Attention Transformer(CAT)的层次网络。本文的基础模型在ImageNet-1K上取得了最先进的水平，并提高了在COCO和ADE20K上的其他方法的性能。
1
CAT
1.1 CAT概览

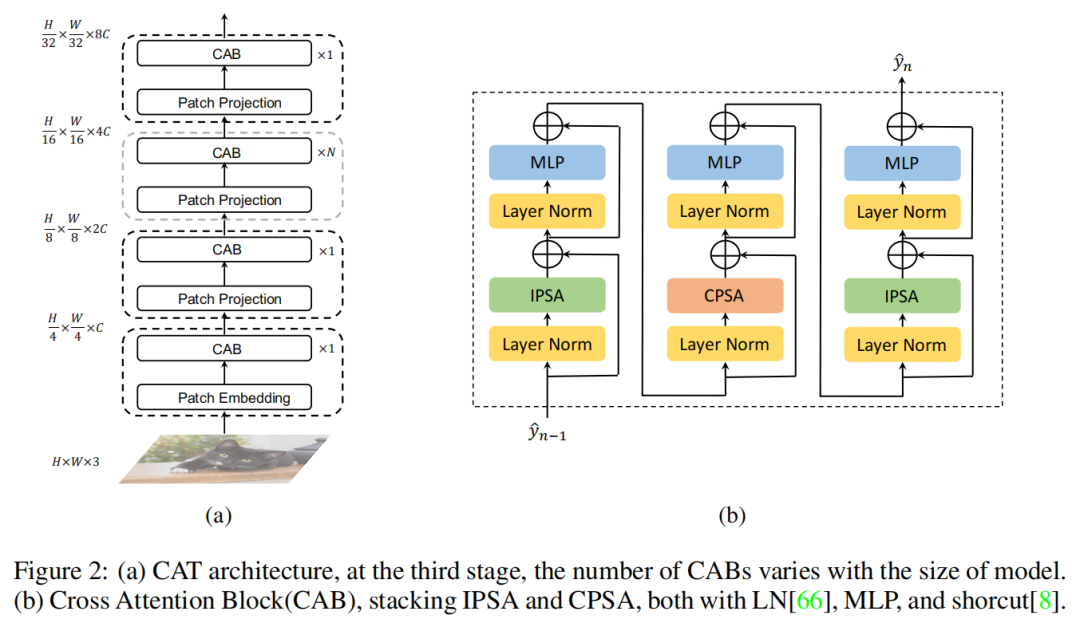

该方法旨在将 Patch内的注意力和 Patch间的注意力结合起来，通过叠加基本块构建分层网络，可以简单地应用于其他视觉任务。如图2(a)所示，首先，将输入图像简化为，(实验中P=4)，并参照 ViT的 Patch处理模式，增加到的通道数。然后，利用多个 CAT层进行不同尺度下的特征提取。
图2
第1阶段 ：将 Patch数为， Patch的shape为进行 Patch Embedding，然后输入到几个 Cross-Attention Blocks，然后得到第1个阶段输出的特征图的shape为；
第2阶段 ：将第1个阶段输出的特征图输入到 Patch Projection 进行下采样，将 2×2×C的 pixel block由 2×C变为 1×1×4C，然后通过线性投影层投影到 1×1×2C，让特征图的尺度减半通道加倍,然后输入到几个 Cross-Attention Blocks,然后得到第2个阶段输出的特征图的shape为；
第3阶段 ：将第2个阶段输出的特征图输入到 Patch Projection 进行下采样，然后输入到几个 Cross-Attention Blocks,然后得到第3个阶段输出的特征图的shape为；
第4阶段 ：将第3个阶段输出的特征图输入到 Patch Projection 进行下采样，然后输入到几个 Cross-Attention Blocks,然后得到第4个阶段输出的特征图的shape为；
经过4个阶段后可以得到、、、，4种不同尺度和维度的特征图。与典型的基于 CNN的网络一样，可以为其他下游视觉任务提供不同尺度的特征图。
1.2 Inner-Patch Self-Attention Block
在计算机视觉中，每个像素都需要一个特定的通道来表示其不同的语义特征。与NLP中的单词 Token类似，理想的方法是将特征映射的每个像素作为 Token(例如，ViT，DeiT)，但是计算成本太大了。如式1所示，计算复杂度随输入图像的分辨率呈指数级增长。
例如，在传统的 RCNN系列的方法中，输入的短边至少为800像素，而 YOLO系列也需要超过500像素的图像。大多数语义分割方法也需要512像素边长的图像。在训练前阶段，计算成本至少是224个像素的5倍。
受CNN局部特征提取特征的启发，作者将 CNN中的卷积局部性方法引入到 Transformer中，对每个 Patch进行每像素的自注意力，称为内 Inner-Patch Self-Attention(IPSA)，如图3(a)所示，把一个 Patch视为一个注意力范围，而不是整个图像。同时， Transformer可以根据输入生成不同的注意力图，与固定参数下的 CNN相比具有显著优势，与卷积法中的动态参数相似，在 Conditional Convolutions中被证明是有益的。 TNT也揭示了像素之间的注意力也是至关重要的。而本文的注意力方法显著减少了计算，同时考虑了 Patch中像素之间的关系。计算公式如下：
其中，N是 IPSA中的 Patch size。与标准 Transformer中的 MSA相比，计算复杂性从与H ×W二次相关变为与H ×W线性相关。
假设 H,W=56 C=96 N=7 那么，根据 MSA计算 FLOPs MSA ≈ 2.0G，如果使用 IPSA FLOPs IPSA ≈ 0.15G，这要少得多。

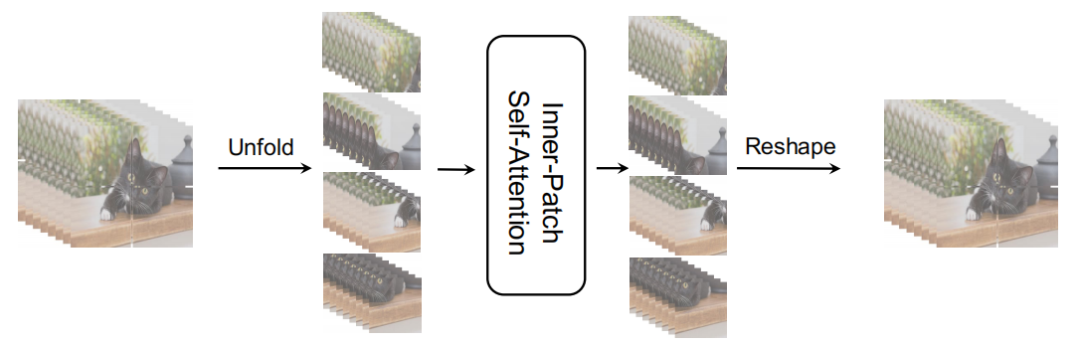

图3(a)
1.3 Cross-Patch Self-Attention Block
添加像素之间的注意力机制只能保证捕捉到一个 Patch内像素之间的相互关系，但整个图像的信息交换也是相当重要的。在基于 CNN的网络中，堆叠卷积核通常会扩展感受野。为了获得更大的感受野，提出了 Dilated/Atrous Convolution，并在实践中获得了不错的效果。
Transformer天生便能够捕获全局信息，但像 ViT和 Deit这样的工作最终并不是最好的分辨率。

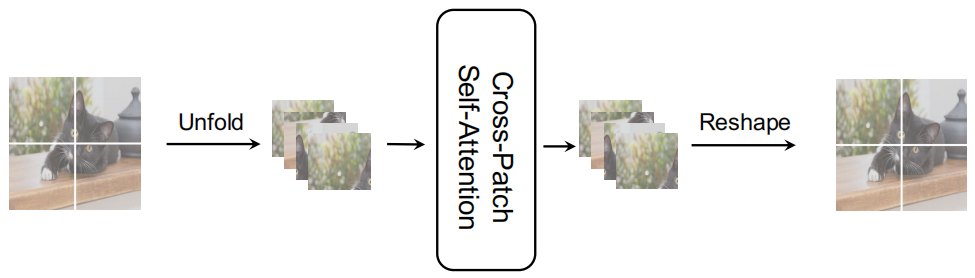

因为每个单通道特征图都具有全局空间信息，因此作者提出了 Cross-Patch Self-Attention，将每个通道特征图分离，将每个通道划分为的 Patch，并利用 Self-Attention在整个特征图中获取全局信息。这类似于在 Xception和 MobileNet中使用的 深度可分离卷积。 Cross-Patch Self-Attention的计算方法可以计算如下：
其中N为 CPSA中的 Patch size，H、W分别表示特征图的高度和宽度。计算成本小于 ViT和其他基于全局关注的方法。同时，如图2(b)所示，结合 MobileNet设计，叠加 IPSA Block和 CPSA Block，提取和整合一个特征块中像素之间和一个特征图中 Patch之间的特征。与 Swin中手动设计的 Shift Window相比，不仅难以实现，而且难以捕获全局信息，本文提出的窗口是合理的，更容易理解。 FLOPs CPSA约为0.1G，远小于 MSA的2.0G。
图2(b)
在初始 Transformer论文中提出了 Multi-head Self-Attention机制。在NLP中，每个 Head可以注意到单词之间不同的语义信息。在计算机视觉中，每个 Head可以注意到图像 Patch之间不同的语义信息，这与基于 CNN的网络中的通道相似。
在 CPSA中将 Head的数量设置为 Patch size，使一个 Head的尺寸等于 Patch size，这对性能无用处。
Position encoding
在 IPSA中采用 相对位置编码，而对于在完整的单通道特征图上进行 Self-Attention的 CPSA，在嵌入在 Patch嵌入层中的特征中添加 绝对位置编码，可以形成如下：

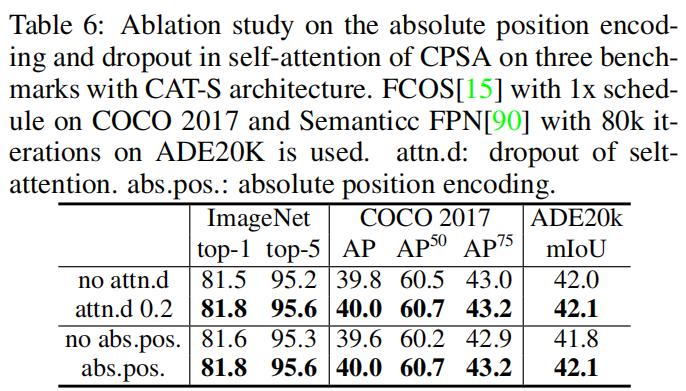

ab.pos表示 绝对位置编码和 Patch.Emb。 绝对位置编码在 CPSA中有助于提高性能。
1.4 Cross Attention based Transformer
如图2(b)所示, Cross Attention Block由2个 Inner-Patch Self-Attention Block和1个 Cross-Patch Self-Attention Block组成， CAT层由多个 CAB组成，网络的每个阶段由不同数量的 CAB层和1个 Patch Embedding层组成，如图2(a)所示， CAB的 Pipeline如下：
其中，是具有 LN的一个Block(例如，IPSA，MLP)的输出。表1详细说明了CAT不同变体的模型配置。

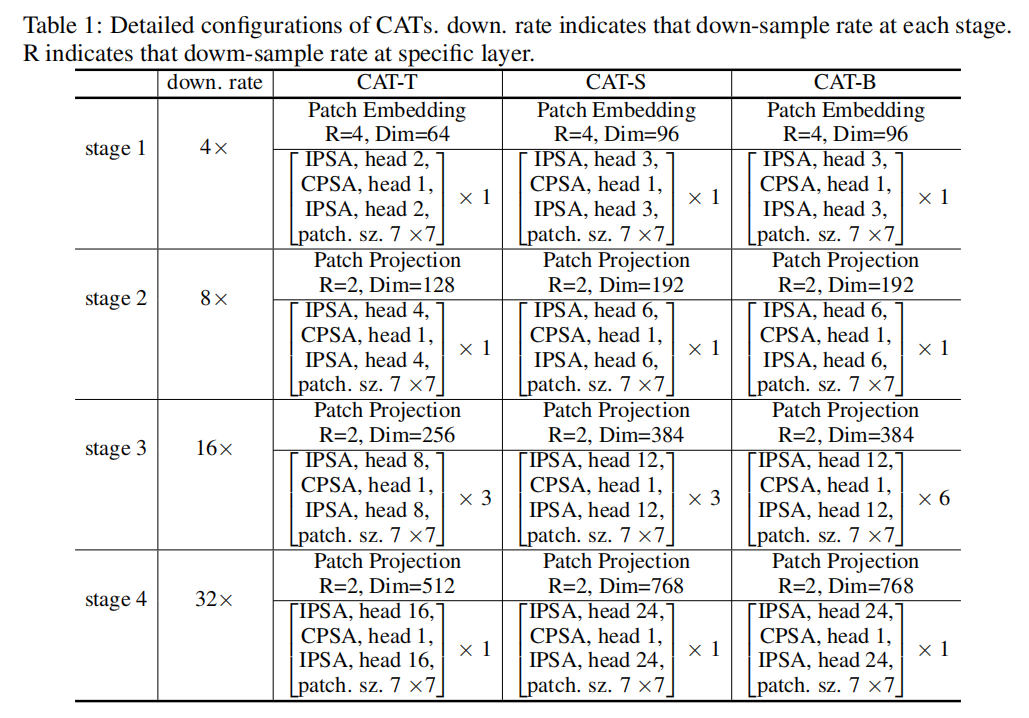

表1
2
实验
3.1 消融实验
1、Patch Embedding function
作者比较了卷积和切片方法：

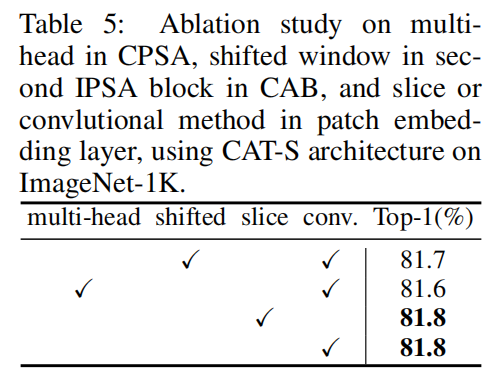

前者进行kernel-size为4，stride为4卷积来将图像的分辨率降低为原图的1/4，后者切片输入从H×W×H×C到H/S×W/S×SC。表5中的结果表明，这两种方法具有相同的性能。为了更好地与其他工作对比，作者选择了卷积方法作为默认配置。
2、Multi-head and shifted window
如表5所示。为了研究Swin中的shifted window，作者也进行了实验。结果表明，shifted操作在CAT架构中表现并不好。
3.2 SOTA对比

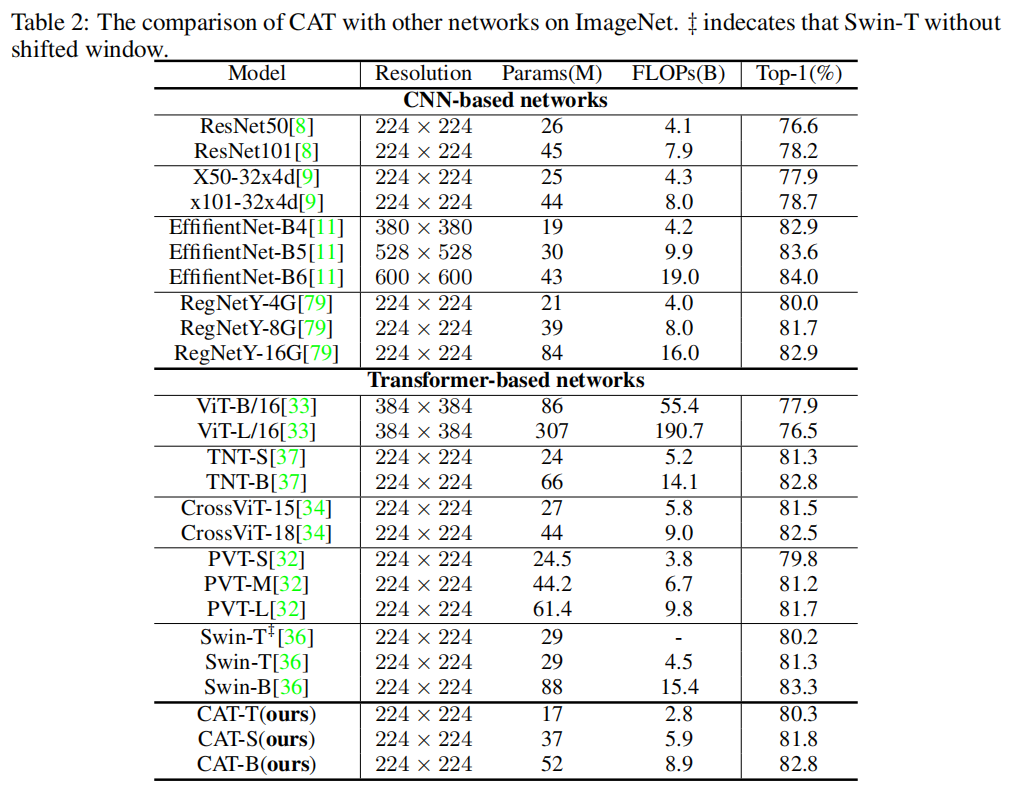

1、图像分类

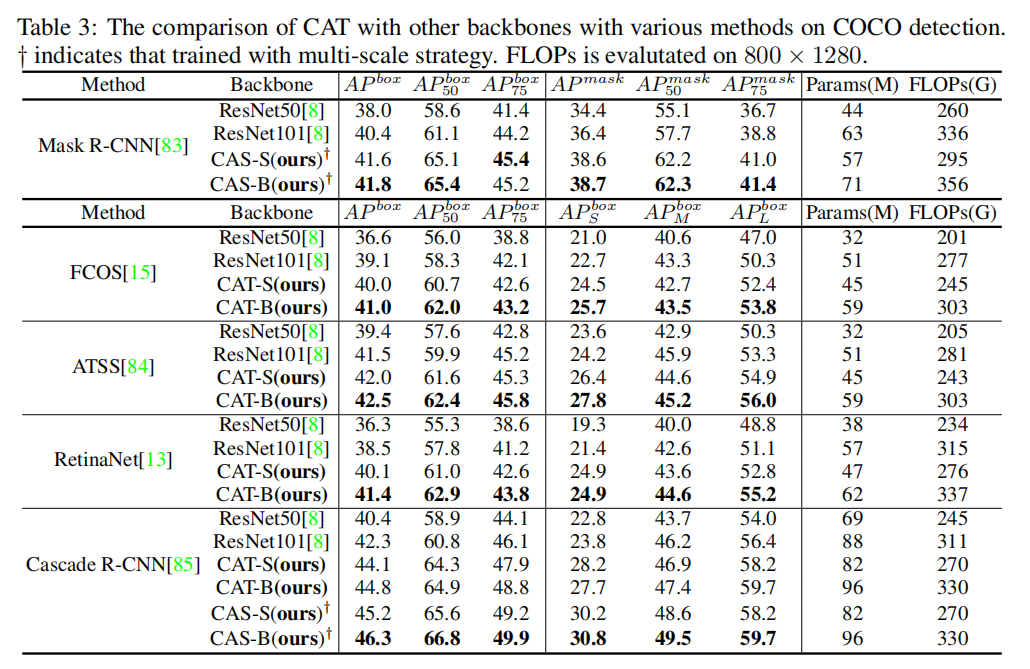

2、目标检测

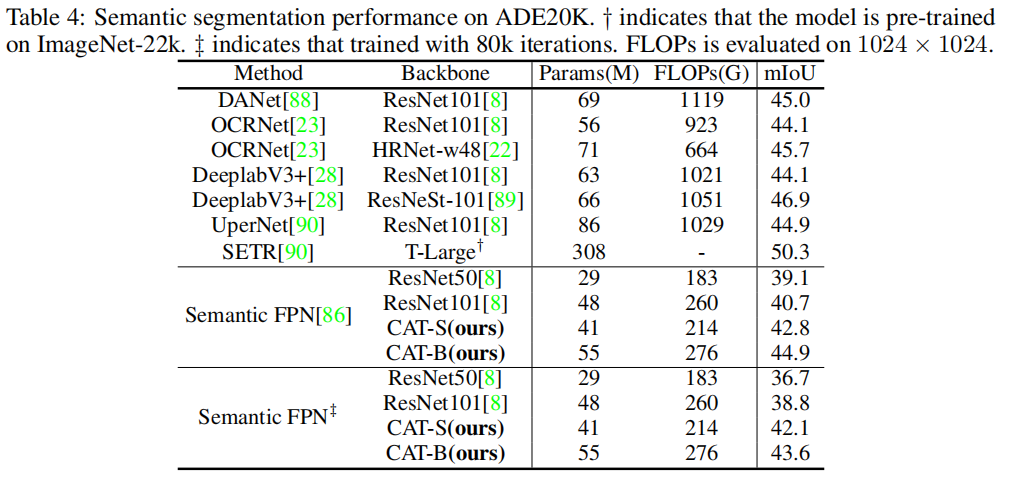

3、语义分割
3
参考
[1].CAT: Cross Attention in Vision Transformer
