精确的3D感知系统对于自动驾驶至关重要。经典方法依赖于激光雷达点云提供的精确3D信息。然而，激光雷达传感器通常花费数千美元，阻碍了其在经济型车辆上的应用。纯基于相机的鸟瞰图（BEV）方法最近因其令人印象深刻的3D感知能力和经济的成本而显示出巨大的潜力。

为了从2D图像特征中进行3D感知，nuScenes上最先进的BEV方法要么使用隐式/显式基于深度的投影，要么使用基于Transformer的投影。然而，它们很难部署在车载芯片上：

具有深度分布预测的方法通常需要多线程CUDA内核来加速推理，这不方便在资源受限或推理库不支持的芯片上操作。

Transformer内的注意力机制需要专用芯片来支持。此外，它们在推理方面很耗时，这使它们无法进行实际部署。

1、省流阅读

本文主要对性能优秀、部署友好、推理速度高的Fast-BEV感知框架的讲解和TensorRT的落地部署

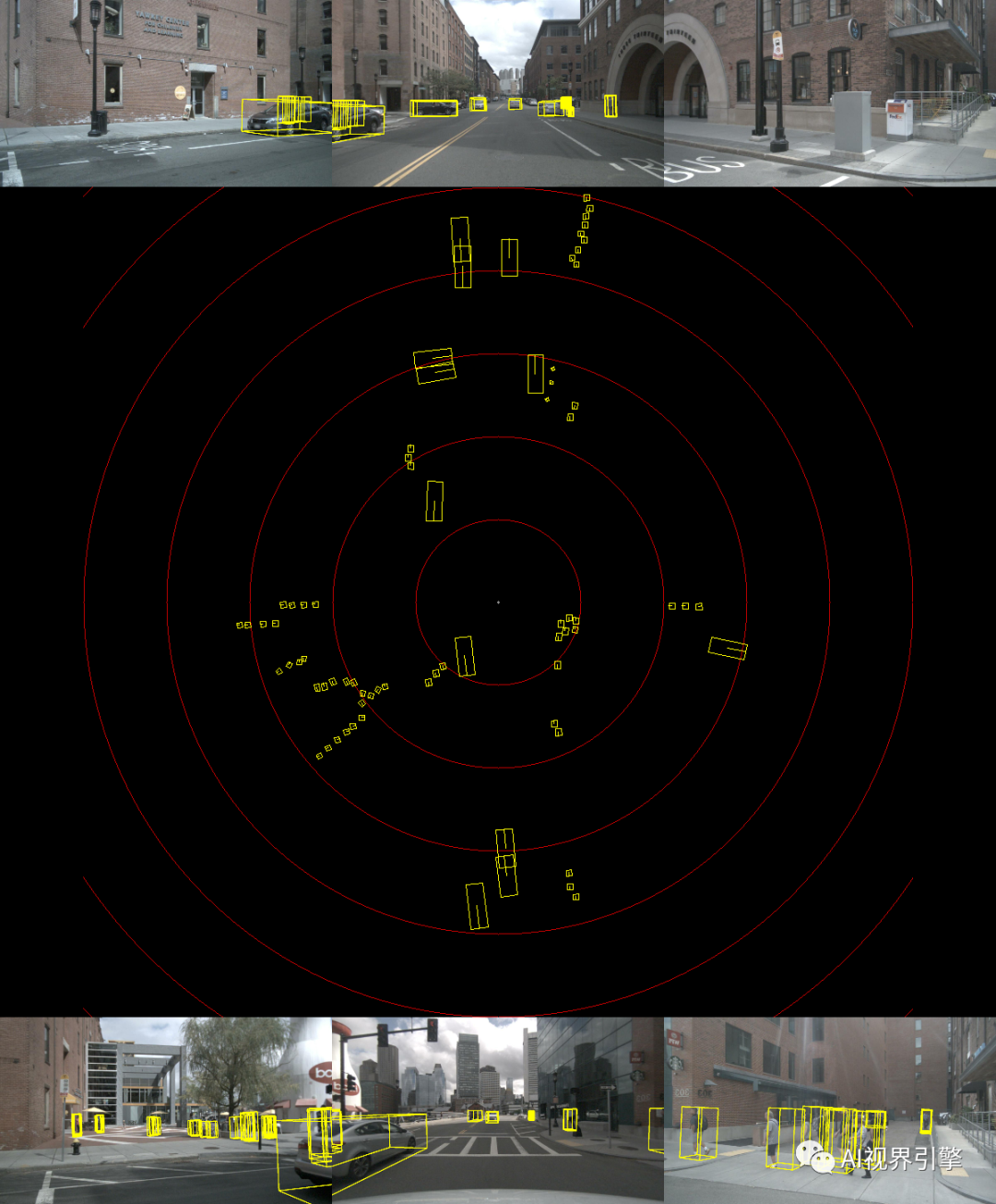

1、TensorRT落地效果

picture.image

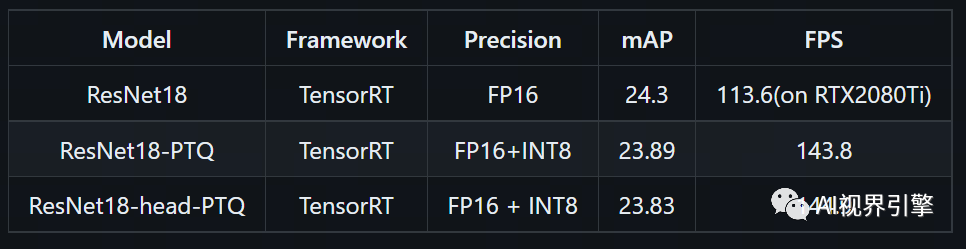

2、量化前后的精度与速度的对比

picture.image

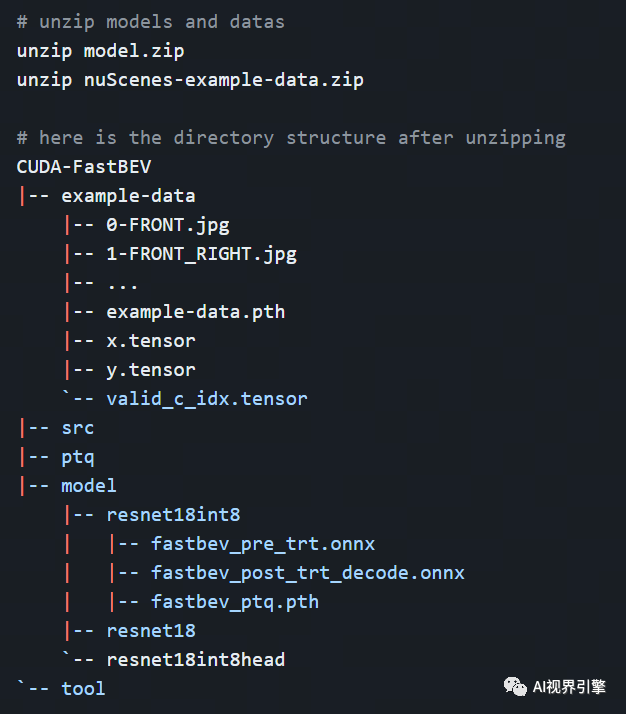

3、部署代码列表

picture.image

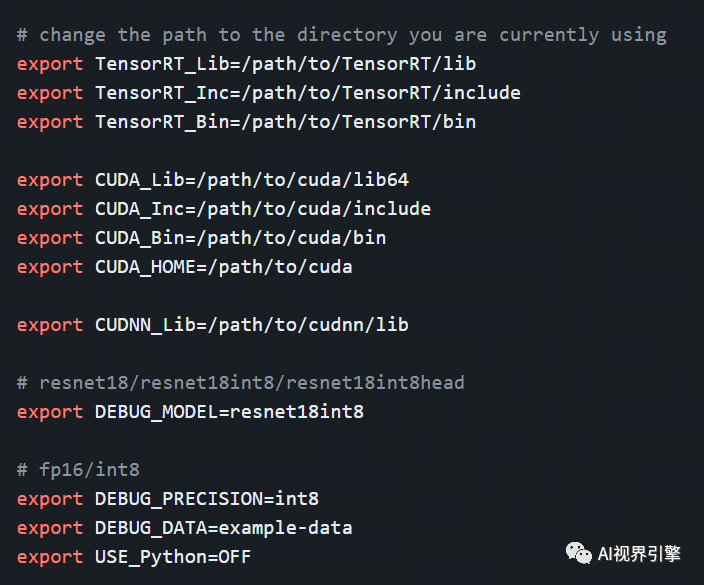

4、环境的配置

picture.image

5、开源地址

TensorRT的代码链接：https://github.com/Mandylove1993/CUDA-FastBEV

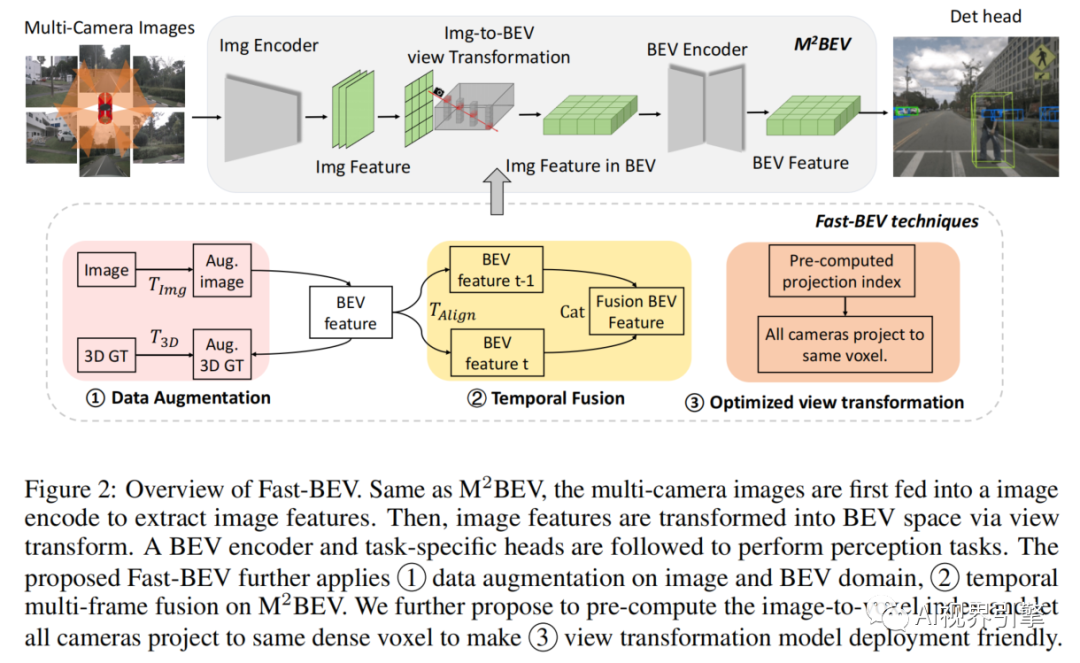

2、Fast-BEV的原理要点

picture.image

1、Fast-BEV的前世

是最早用统一的BEV表示来解决多摄像机多任务感知的作品之一。它也更适用于车载平台，因为它没有昂贵的视图Transformer或深度表示。如图2顶部所示，的输入是多摄像机RGB图像，输出是预测的3D边界框（包括速度）和地图分割结果。

有4个关键模块：

从多摄像头图像中提取图像特征的2D图像编码器；
图像到BEV（2D→3D）视图转换模块，其将2D图像特征映射到3D BEV空间中；
处理3D特征的3D BEV编码器；
执行感知任务（例如3D检测）的任务专用头。

2、Fast-BEV的今生

尽管可以取得有竞争力的成绩，但我们发现它的性能和效率可以进一步提高。如图2底部所示，我们将三种技术集成到中，从而实现了更强、更快的快速BEV。

Data augmentation：从经验上观察到，在的后期训练时期发生了严重的过度拟合问题。这是因为在原始中没有使用Data augmentation。受最近工作[BevDet，BevDepth]的启发，在图像和BEV空间上添加了强大的3D augmentation，如随机翻转、旋转等。
Temporal fusion：在真实的自动驾驶场景中，输入在时间上是连续的，并且在时间上具有巨大的互补信息。例如，在当前帧中被部分遮挡的一名行人可能在过去的几帧中完全可见。因此，通过引入时间特征融合模块，将从BEV空间扩展到时空空间，类似于[Bevformer，Bevdet4d]。更具体地说，使用当前帧BEV特征和存储的历史帧特征作为输入，并以端到端的方式训练快速BEV。

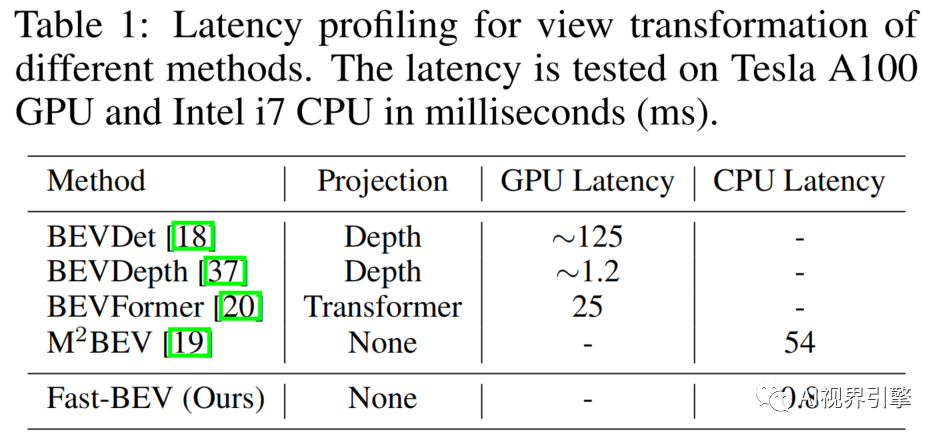

Optimized view transformation：作者发现从图像空间到体素空间的投影主导了延迟。作者建议从2个角度优化投影：

预先计算固定的投影索引，并将它们存储为静态查找表，这在推理过程中非常有效。
让所有的相机投影到同一个体素，以避免昂贵的体素聚集。不像基于Lift Splat Shoot的改进视图转换方案[ Bevdepth， Bevdet，Bevfusion]那样需要开发繁琐而困难的DSP/GPU并行计算，它足够快，只使用CPU计算，这非常方便部署。更多细节见第3.5节

重中之重——优化 View Transformation

iew transformation是将特征从2D图像空间变换到3D BEV空间的关键组件，这通常需要在整个过程中花费大量时间。Lift Splat Shoot是一种经典的view transformation方法。尽管已经针对高级GPU设备（例如，NVIDIA Tesla A100、V100）提出了一些加速技术，但优化无法轻易转移到边缘芯片等其他设备。

另一类view transformation是，它假设深度分布沿着光线是均匀的。优点是，一旦获得了相机的内参/外参，就可以很容易地知道2D到3D的投影。由于这里没有使用可学习的参数，可以很容易地计算2D特征图和BEV特征图中的点之间的对应矩阵。遵循的投影方法，并从两个角度进一步加速：

预计算投影指数
密集体素特征生成

投影索引是从2D图像空间到3D体素空间的映射索引。因为本文的方法既不依赖于依赖于数据的深度预测，也不依赖于Transformer，所以对于每个输入，投影索引都是相同的。因此，可以预先计算固定的投影索引并将其存储。在推理过程中，可以通过查询查找表来获得投影索引，这在边缘设备上是一种非常便宜的操作。此外，如果从单帧扩展到多帧，也可以很容易地预先计算内参和外参，并将它们预先对准当前帧。

cuda kernel实现如下：




static \_\_global\_\_ void compute\_volum\_kernel(int num\_valid, const half* camera\_feature, const float* valid\_index, const int64\_t* valid\_y, const int64\_t* valid\_x, int num\_camera, int feat\_height, int feat\_width, half* output\_feature) {
  int tid = cuda_linear_index;
  if (tid >= num_valid) return;

  for (int icamera = 0; icamera < num_camera; ++icamera) {
    int index = icamera * num_valid + tid;
    if(valid_index[index] == 1.0){
      int64\_t x = valid_x[index];
      int64\_t y = valid_y[index];
      for(int c=0; c< 64; c++){
        output_feature[c*num_valid+tid] = camera_feature[icamera*64*feat_height*feat_width+c*feat_height*feat_width +feat_width*y+x];
      }
    }
  }
}
