Local Transformer-based分类模型最近以相对较低的计算成本取得了较好的结果。然而，将全局空间信息聚合到Local Transformer-based架构的效果尚不清楚。本文主要研究了在Local window-based Transformer 中应用Multi-Resolution Overlapped Attention(MOA) 的结果。MOA在key中使用了 slightly larger and overlapped patches 来实现邻域像素信息的传输，从而获得了显著的性能增益。

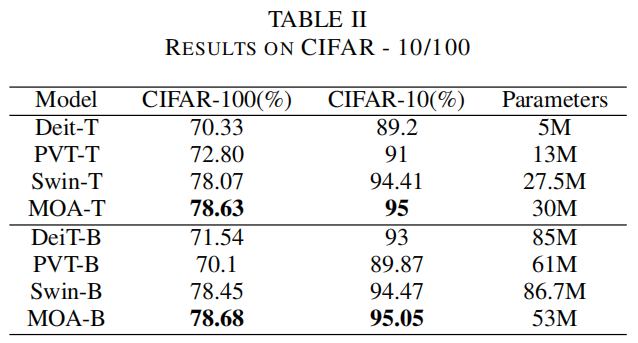

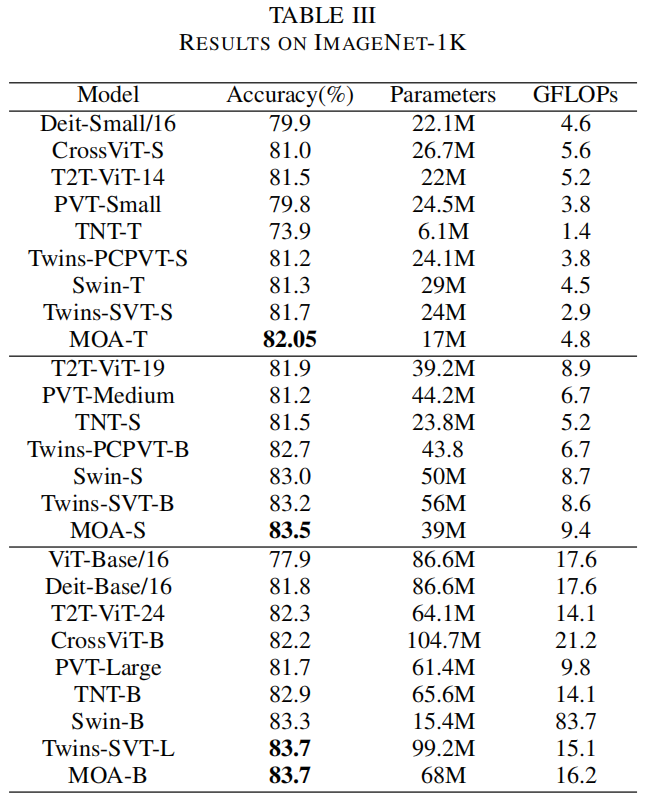

此外，作者通过大量的实验深入研究了基本架构组件的维度的影响，并发现了一个最优的架构设计。大量的实验结果CIFAR-10、CIFAR-100和ImageNet-1K数据集表明，所提出的方法在相对较少的参数数量下优于以前的Vision Transformers。

简介

基于Transformer的体系结构在自然语言处理(NLP)领域取得了巨大的成功。受Transformer在语言领域的巨大成功的启发，Vision Transformer被提出，并在ImageNet数据集上取得了优秀的性能。Vision Transformer就像NLP中的word token一样，将图像分割成patches并输入Transformer之中，并通过Transformer的几个multi-head self-attention层来建立远程依赖关系。

与word token不同，一个高分辨率的图像比段落中的单词包含更多的像素。这导致了计算成本的增加，因为Transformer中的 self-attention具有二次复杂度。为了缓解这一问题，人们提出了各种具有线性计算复杂度的Local Attention-based Transformers。然而，所有提出的方法都不能建模远距离依赖关系，同时其中一些方法非常复杂。

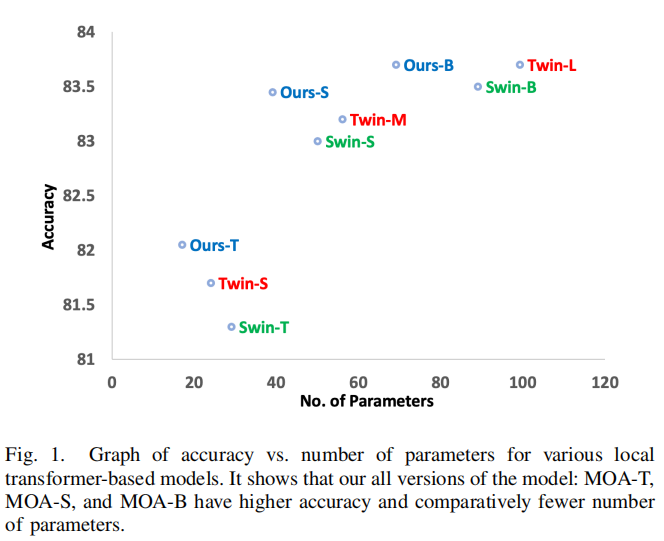

picture.image

为了克服这些问题，作者开发了一个非常简单的模块，名为多分辨率重叠注意(MOA)，以生成全局特征。该模块只包含乘法和加法运算，并在每个Stage后嵌入到下采样操作前的Transformer中。由于模块是在每一阶段后添加的，而不是在每一层Transformer后添加的，所以不会增加太多的计算量和参数数量。实验表明，将此模块的结果特征聚合到Local Transformer建立了长期依赖关系，因此与图1所示的参数总数相比，精度显著提高。

提出的MOA模块以基于局部窗口的注意力组生成的输出作为输入。它首先将其转换为一个二维特征图，并将其投影到一个新的低维特征图中。与ViT类似，投影的特征图被划分为固定数量的Patches。与ViT相比，query和key的patch size不同。query中的patches的分辨率与在Local Transformer层中使用的window size相同。相比之下，key patch的分辨率略大于query patch，且存在重叠。MOA全局注意力模块的隐藏维度与之前的Transformer层保持相同。因此，生成的特征被直接聚合到前一个Transformer层的输出中。

大量的实验表明，由于2个邻域window间的信息交换很小，因此保持key patches且相互重叠可以显著提高性能。

主要贡献

提出了一种多分辨率重叠注意(MOA)模块，该模块可以在Local Transformer的每个阶段后插入，以促进与附近windows和所有非局部windows的信息通信
利用所提出的MOA模块，深入研究了全局信息对Local Transformer的影响
通过大量的实验研究了基本架构组件的维度的影响，并发现了图像分类的最佳架构
在CIFAR-10/CIFAR-100和ImageNet-1K数据集上从头开始训练所提出的模型，并使用Local Transformer实现了最先进的精度

本文方法

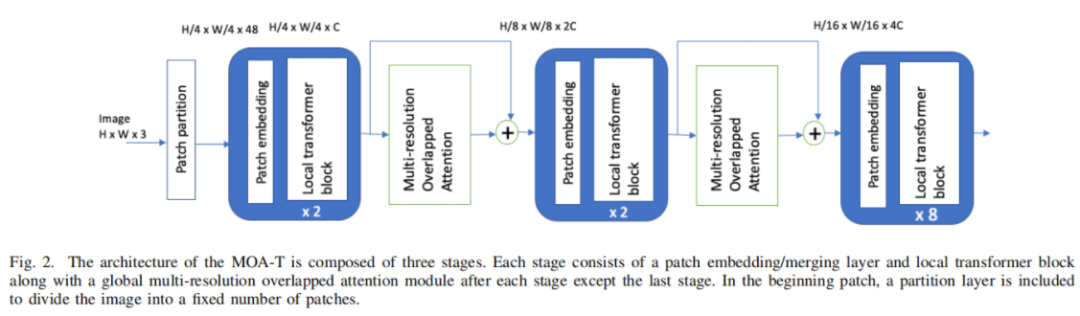

本文的目标是通过增加最小的计算成本和参数，在Local Transformer的所有Window中提供全局信息交换。图2显示了提出的模型的概述，其中显示了每个阶段后的MOA模块。各阶段结构设计相似，除第一阶段外，其余阶段均包括Patch Merge层和Local Transformer Block。第一阶段由Patch Partition、Linear Embedding Layer和Local Transformer Block组成。

picture.image

全局MOA模块在Patch Merge层之前的每个阶段之间应用。

具体来说，该模型将一个RGB图像作为输入，并将其分割为固定数量的Patches。在这里，每个Patches都被视为一个Patches。在对ImageNet数据集的实验中，将Patch size设置为4×4，这样每个Patch有4×4×3=48特征维度。

在第一阶段，使用 patch embedding layer将这些行特征投影到一个特定的维度C上。然后，所得到的特征通过连续的阶段，包括patch merging layer、local transformer block和每个阶段之间的MOA模块。与Swin Transformer不同，本文的Transformer Block采用了与ViT相同的自注意力机制，没有任何shifted window方法。

与Swin Transformer类似，在每个阶段结束后，在 patch embedding layer中，输出维数增加了一倍。例如，第一、第二、第三阶段后的分辨率分别为H/2×W/2、H/4×W/4和H/8×W/8。在最后一个阶段结束时插入平均池化层，然后插入一个线性层来生成一个分类分数。

详细说明如下：

1、Patch Embedding Layer

它是一个基本的线性嵌入层，应用于patch的行特征上，将其投影到特定维C上。




class PatchEmbed(nn.Module):
    r""" Image to Patch Embedding
    Args:
        img\_size (int): Image size.  Default: 224.
        patch\_size (int): Patch token size. Default: 4.
        in\_chans (int): Number of input image channels. Default: 3.
        embed\_dim (int): Number of linear projection output channels. Default: 96.
        norm\_layer (nn.Module, optional): Normalization layer. Default: None
    """
    def \_\_init\_\_(self, img\_size=224, patch\_size=4, in\_chans=3, embed\_dim=96, norm\_layer=None):
        super().__init__()
        img_size = to_2tuple(img_size)
        patch_size = to_2tuple(patch_size)
        patches_resolution = [img_size[0] // patch_size[0], img_size[1] // patch_size[1]]
        self.img_size = img_size
        self.patch_size = patch_size
        self.patches_resolution = patches_resolution
        self.num_patches = patches_resolution[0] * patches_resolution[1]
        self.in_chans = in_chans
        self.embed_dim = embed_dim
        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size)
        if norm_layer is not None:
            self.norm = norm_layer(embed_dim)
        else:
            self.norm = None

    def forward(self, x):
        B, C, H, W = x.shape
        # 直接进行映射
        x = self.proj(x).flatten(2).transpose(1, 2)  # B Ph*Pw C
        if self.norm is not None:
            x = self.norm(x)
        return x

2、Patch merging layer

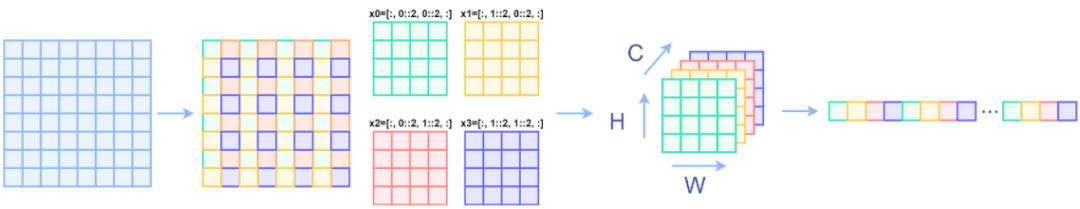

Patch merge层通过拼接2×2个相邻Patch的特征来减少token的数量，并在拼接的4C维特征上应用线性层使隐藏层的维数翻倍。

picture.image




# 与SWin-Transformer相同的操作
class PatchMerging(nn.Module):
    """ Patch Merging Layer.
    Args:
        input\_resolution (tuple[int]): Resolution of input feature.
        dim (int): Number of input channels.
        norm\_layer (nn.Module, optional): Normalization layer. Default: nn.LayerNorm
    """
    def \_\_init\_\_(self, input\_resolution, dim, norm\_layer=nn.LayerNorm):
        super().__init__()
        self.input_resolution = input_resolution
        self.dim = dim
        self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False)
        self.norm = norm_layer(4 * dim)

    def forward(self, x):
        """
        x: B, H*W, C
        """
        H, W = self.input_resolution
        B, L, C = x.shape
        x = x.view(B, H, W, C)
  # 在行和列方向上间隔2选取元素
        x0 = x[:, 0::2, 0::2, :]  # B H/2 W/2 C
        x1 = x[:, 1::2, 0::2, :]  # B H/2 W/2 C
        x2 = x[:, 0::2, 1::2, :]  # B H/2 W/2 C
        x3 = x[:, 1::2, 1::2, :]  # B H/2 W/2 C
        # 拼接到一起作为一整个张量
        x = torch.cat([x0, x1, x2, x3], -1)  # B H/2 W/2 4*C
        # 展开
        x = x.view(B, -1, 4 * C)  # B H/2*W/2 4*C
  # 此时通道位数会变成原来的4倍(保持总的不变)，此时在通过一个全连接层再调整通道维度为原来的2倍。
        x = self.norm(x)
        x = self.reduction(x)

        return x

3、Local Transformer Block

Local Transformer Block由基于局部窗口的标准多头注意模块和具有GELU非线性的两层MLP组成。在每个多头注意力模块前使用一个层归一化操作，在每个MLP层都进行残差连接。




class LocalTransformerBlock(nn.Module):
    def \_\_init\_\_(self, dim, input\_resolution, num\_heads, window\_size=7,
                 mlp\_ratio=4., qkv\_bias=True, qk\_scale=None, drop=0., attn\_drop=0., drop\_path=0.,
                 act\_layer=nn.GELU, norm\_layer=nn.LayerNorm):
        super().__init__()
        self.dim = dim
        self.input_resolution = input_resolution
        self.num_heads = num_heads
        self.window_size = window_size
        self.mlp_ratio = mlp_ratio

        if min(self.input_resolution) <= self.window_size:
            # if window size is larger than input resolution, we don't partition windows
            self.window_size = min(self.input_resolution)
        self.norm1 = norm_layer(dim)
        self.attn = WindowAttention(
            dim, window_size=to_2tuple(self.window_size), num_heads=num_heads,
            qkv_bias=qkv_bias, qk_scale=qk_scale, attn_drop=attn_drop, proj_drop=drop)

        self.drop_path = DropPath(drop_path) if drop_path > 0. else nn.Identity()
        self.norm2 = norm_layer(dim)
        mlp_hidden_dim = int(dim * mlp_ratio)
        self.mlp = Mlp(in_features=dim, hidden_features=mlp_hidden_dim, act_layer=act_layer, drop=drop)

    def forward(self, x):
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W, "input feature has wrong size"
        shortcut = x
        x = self.norm1(x)
        x = x.view(B, H, W, C)
        # 主要是进行Window Attention操作
        x_windows = window_partition(x, self.window_size)  # nW*B, window\_size, window\_size, C
        x_windows = x_windows.view(-1, self.window_size * self.window_size, C)  # nW*B, window\_size*window\_size, C
        attn_windows = self.attn(x_windows)  # nW*B, window\_size*window\_size, C
        attn_windows = attn_windows.view(-1, self.window_size, self.window_size, C)
        x = window_reverse(attn_windows, self.window_size, H, W)  # B H' W' C
        x = x.view(B, H * W, C)
        # 残差连接
        x = shortcut + self.drop_path(x)
        x = x + self.drop_path(self.mlp(self.norm2(x)))
        return x

4、多分辨率重叠的注意力

为了充分利用Local Transformer全局信息的优势，在各阶段之间引入了多分辨率重叠注意力(MOA)全局注意力模块。MOA机制除了一些修改，其他的架构与标准的多头注意力相同。与标准MHA类似，它首先将Feature map划分为固定大小的patch。但是，与标准MHA不同的是，用于生成key和value嵌入的patch稍大一些，并且有重叠，而用于query嵌入的patch则没有重叠，如图3所示。

picture.image

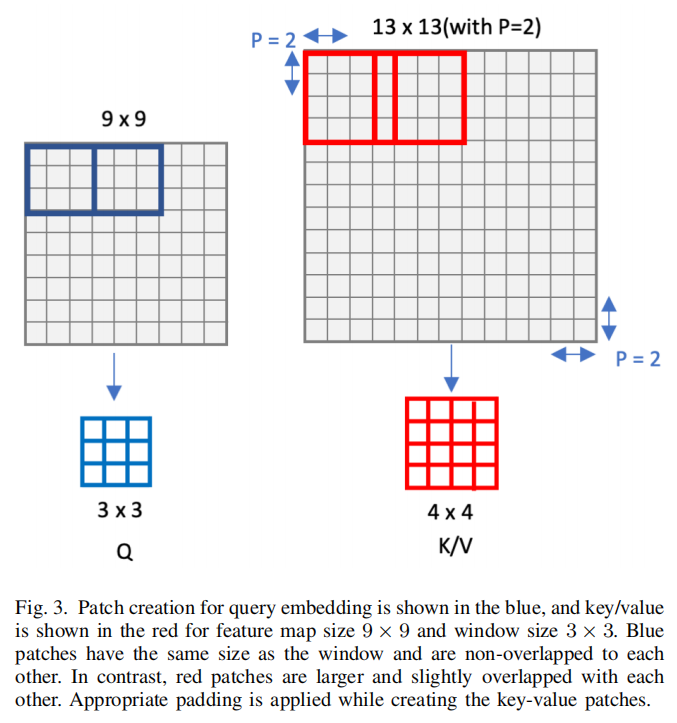

如图3所示，MOA块的输入大小为W×H×隐藏层维度，其中W=W/2、W/4或W/8，H=H/2、H/4或H/8，隐藏层维度=96、192或384。直接从输入计算query、key和value嵌入的计算是相当昂贵的。例如，在与ImageNet数据集的上下文中，第一阶段之后向MOA块输入的特征映射大小为56×56×96。直接从Patch size=14的输入特征派生query嵌入，将得到维度为14×14×96=18816的特征。

因此，首先利用1×1卷积来减少具有因子R的隐藏层维数，从而降低了计算成本。应用卷积后的特征维数为H×W×hiddendim/R。在一个query patch中特征大小为14×14×R被投影到一维向量的大小1×1×R。query的总数为H/14×W/14。类似地，投影key和value向量，但patch size略大于query，如图3所示。

在模型中，将key和value的 patch size设置为16。因此，key和value的数量将根据公式：。对query、key和value嵌入进行多头注意力，然后是中间具有GELU非线性的两层MLP。与Transformer block类似，在每个MOA模块之后应用LN层和残差连接。最后，对合成的特征进行1×1卷积，然后将合成的特征与前一个Transformer block的输出进行广播相加，这样其中则包含了局部信息。




class GlobalAttention(nn.Module):
    r""" MOA - multi-head self attention (W-MSA) module with relative position bias.
    Args:
        dim (int): Number of input channels.
        window\_size (tuple[int]): The height and width of the window.
        num\_heads (int): Number of attention heads.
        qkv\_bias (bool, optional):  If True, add a learnable bias to query, key, value. Default: True
        qk\_scale (float | None, optional): Override default qk scale of head\_dim ** -0.5 if set
        attn\_drop (float, optional): Dropout ratio of attention weight. Default: 0.0
        proj\_drop (float, optional): Dropout ratio of output. Default: 0.0
    """
    def \_\_init\_\_(self, dim, window\_size, input\_resolution,num\_heads, qkv\_bias=True, qk\_scale=None, attn\_drop=0., proj\_drop=0.):
        super().__init__()
        self.dim = dim
        self.window_size = window_size  # Wh, Ww
        self.query_size = self.window_size[0]

        self.key_size = self.window_size[0] + 2
        h,w = input_resolution
        self.seq_len = h//self.query_size

        self.num_heads = num_heads
        head_dim = dim // num_heads
        self.scale = qk_scale or head_dim ** -0.5
        self.reduction = 32
        self.pre_conv = nn.Conv2d(dim, int(dim//self.reduction), 1)
        # define a parameter table of relative position bias
        self.relative_position_bias_table = nn.Parameter(
            torch.zeros((2 * self.seq_len - 1) * (2 * self.seq_len - 1), num_heads))  # 2*Wh-1 * 2*Ww-1, nH
        #print(self.relative\_position\_bias\_table.shape)
        # get pair-wise relative position index for each token inside the window
        coords_h = torch.arange(self.seq_len)
        coords_w = torch.arange(self.seq_len)
        coords = torch.stack(torch.meshgrid([coords_h, coords_w]))  # 2, Wh, Ww
        coords_flatten = torch.flatten(coords, 1)  # 2, Wh*Ww
        relative_coords = coords_flatten[:, :, None] - coords_flatten[:, None, :]  # 2, Wh*Ww, Wh*Ww
        relative_coords = relative_coords.permute(1, 2, 0).contiguous()  # Wh*Ww, Wh*Ww, 2
        relative_coords[:, :, 0] += self.seq_len - 1  # shift to start from 0
        relative_coords[:, :, 1] += self.seq_len - 1
        relative_coords[:, :, 0] *= 2 * self.seq_len - 1
        relative_position_index = relative_coords.sum(-1)  # Wh*Ww, Wh*Ww

        self.register_buffer("relative\_position\_index", relative_position_index)
        self.queryembedding = Rearrange('b c (h p1) (w p2) -> b (p1 p2 c) h w', p1 = self.query_size, p2 = self. query_size)
        self.keyembedding = nn.Unfold(kernel_size=(self.key_size, self.key_size), stride = 14, padding=1)
        self.query_dim = int(dim//self.reduction) * self.query_size * self.query_size
        self.key_dim = int(dim//self.reduction) * self.key_size * self.key_size

        self.q = nn.Linear(self.query_dim, self.dim,bias=qkv_bias)
        self.kv = nn.Linear(self.key_dim, 2*self.dim,bias=qkv_bias)
        self.attn_drop = nn.Dropout(attn_drop)
        self.proj = nn.Linear(dim,dim)
        self.proj_drop = nn.Dropout(proj_drop)

        #trunc\_normal\_(self.relative\_position\_bias\_table, std=.02)
        self.softmax = nn.Softmax(dim=-1)

    def forward(self, x, H, W):
        """
        Args:
            x: input features with shape of (num\_windows*B, N, C)
            mask: (0/-inf) mask with shape of (num\_windows, Wh*Ww, Wh*Ww) or None
        """

        #B, H, W, C = x.shape
        B,_, C = x.shape
        x = x.reshape(-1, C, H, W)
        x = self.pre_conv(x)
        query = self.queryembedding(x).view(B,-1,self.query_dim)
        query = self.q(query)
        B,N,C = query.size()
        q = query.reshape(B,N,self.num_heads, C//self.num_heads).permute(0,2,1,3)
        key = self.keyembedding(x).view(B,-1,self.key_dim)
        kv = self.kv(key).reshape(B,N,2,self.num_heads,C//self.num_heads).permute(2,0,3,1,4)
        k = kv[0]
        v = kv[1]
        q = q * self.scale
        attn = (q @ k.transpose(-2, -1))
        relative_position_bias = self.relative_position_bias_table[self.relative_position_index.view(-1)].view(
            self.seq_len * self.seq_len, self.seq_len * self.seq_len, -1)  # Wh*Ww,Wh*Ww,nH
        relative_position_bias = relative_position_bias.permute(2, 0, 1).contiguous()  # nH, Wh*Ww, Wh*Ww
        attn = attn + relative_position_bias.unsqueeze(0)
        attn = self.softmax(attn)
        attn = self.attn_drop(attn)
        x = (attn @ v).transpose(1, 2).reshape(B, N, C)
        x = self.proj(x)
        x = self.proj_drop(x)
        return x

5、相对位置索引

在相似性计算过程中，使用了相对位置偏差：

picture.image

其中为query矩阵，为key、value矩阵；d为隐藏层维数，为队列中patch总数，为key中patch总数。




query_size = window_size[0]
h,w = input_resolution
seq_len = h//query_size
relative_position_bias_table = nn.Parameter(torch.zeros((2 * seq_len - 1) * (2 * seq_len - 1), num_heads))
coords_h = torch.arange(seq_len)
coords_w = torch.arange(seq_len)
coords = torch.stack(torch.meshgrid([coords_h, coords_w]))  # 2, Wh, Ww
coords_flatten = torch.flatten(coords, 1)  # 2, Wh*Ww
relative_coords = coords_flatten[:, :, None] - coords_flatten[:, None, :]  # 2, Wh*Ww, Wh*Ww
relative_coords = relative_coords.permute(1, 2, 0).contiguous()  # Wh*Ww, Wh*Ww, 2
relative_coords[:, :, 0] += seq_len - 1  # shift to start from 0
relative_coords[:, :, 1] += seq_len - 1
relative_coords[:, :, 0] *= 2 * seq_len - 1
relative_position_index = relative_coords.sum(-1)  # Wh*Ww, Wh*Ww
relative_position_bias = relative_position_bias_table[relative_position_index.view(-1)].view(seq_len * seq_len, seq_len * seq_len, -1)  # Wh*Ww,Wh*Ww,nH
relative_position_bias = relative_position_bias.permute(2, 0, 1).contiguous()  # nH, Wh*Ww, Wh*Ww
attn = attn + relative_position_bias.unsqueeze(0)
attn = softmax(attn)
attn = attn_drop(attn)
x = (attn @ v).transpose(1, 2).reshape(B, N, C)
x = proj(x)
x = proj_drop(x)

6、Architecture 详细配置

根据之前的工作，为ImageNet数据集构建了3个版本的模型：MOA-T、MOA-S和MOA-B，而为CIFAR -10/100数据集构建了2个版本的模型：MOAT和MOA-B，因为它非常小。

picture.image

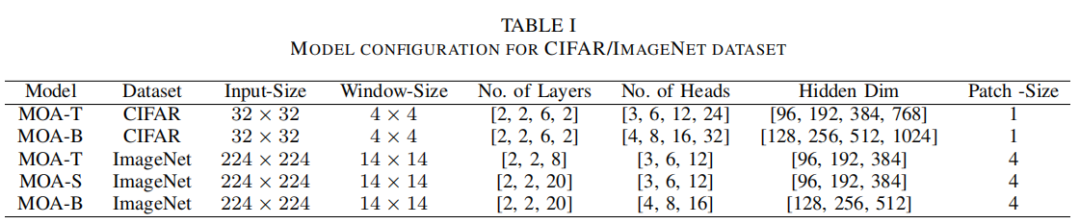

表1显示了CIFAR和ImageNet数据集的架构配置。在基于CIFAR的模型中，MOA-T和MOA-B包含相同数量的Transformer层：12层，但隐藏层维数不同。在基于ImageNet的模型中，MOA-T和MOA-S的总层数分别为12层和24层，但隐藏层保持不变，而MOA-S和MOA-B的Transformer层数相同：24层，对比隐藏层分别为96层和124层。

实验

4.1 消融实验

1、Window size

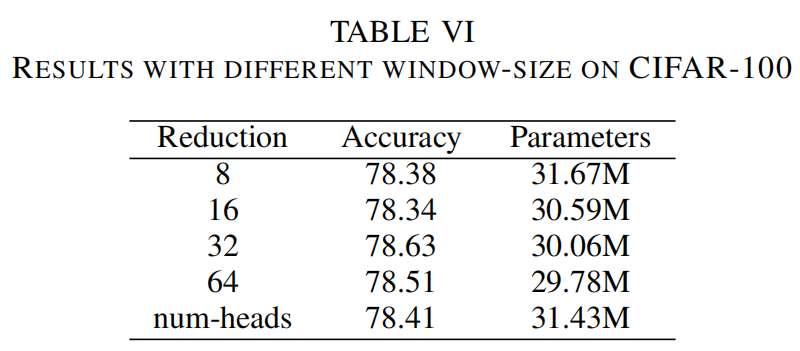

picture.image

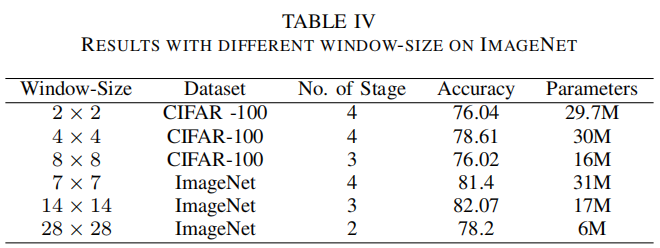

Local-Transformer的序列长度是影响计算成本的重要因素之一。随着序列长度的增加，自注意力机制的计算量也随之增加。在局部可视化Transformer中，序列长度取决于Window-size。在计算精度和计算成本之间总是要根据序列长度进行权衡。

作者在模型中实验各种window size，发现4 x4和14 x14 window size适用cifar-100和ImageNet数据集，分别如表4所示。此外，删除window size大于的阶段特征图大小显著降低参数的数量。

2、Overlapped Portion

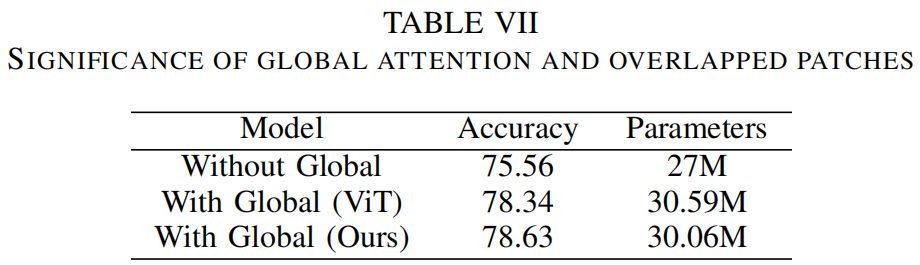

picture.image

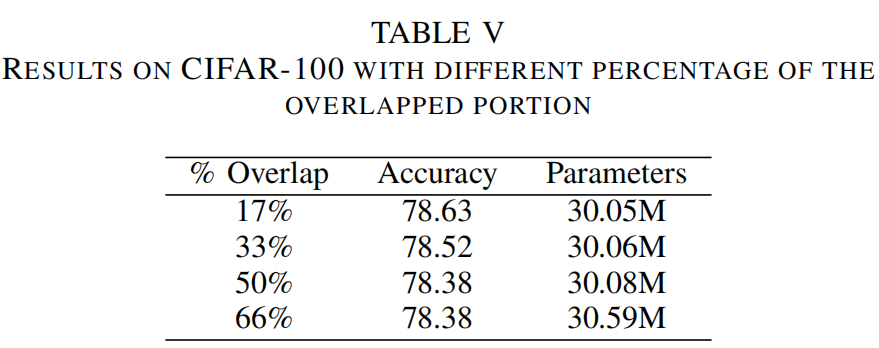

为了邻域信息传输，建议使用稍大且重叠的key。为了考察重叠区域的影响，作者用不同比例的key进行实验，如表5所示。从结果可以看出，随着比例的降低，在准确率方面的性能有所提高，这意味着在相邻的Windows之间只需要少量的信息交换就可以提高性能。此外，更少的重叠部分减小了序列长度，从而减少了参数和GFLOPs的数量。
